Устройство вентилируемого фасада

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

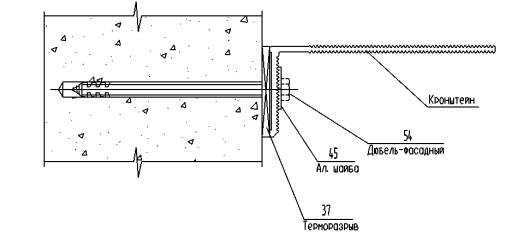

На фото в данной статье представлена типовая схема данного узла.

Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый  фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм.

Вариант крепления направляющей

Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации.

Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.

Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.

Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада.

Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником.

Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий.

Цокольная часть фасада

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки  — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM

Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

• Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
• Составление графика работ.
• Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
• Создание сметной документации для расчёта окончательной стоимости.
• Передача окончательного проекта заказчику.

Монтаж тепло-, паро- и ветрозащиты

Шаг 1. Укладывают плиту теплоизоляционного материала на стену так, чтобы минвата (или пенопласт) располагалась между несущими профилями и опиралась на кронштейны. Полотна теплоизолятора устанавливают так, чтобы обеспечить перевязку стыков.

Укладка и крепление утеплителя

Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).

Шаг 3. Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия.

Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер. Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.

Шаг 4. Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор.

Монтаж пароизоляции

Шаг 5. С помощью шуруповерта и саморезов крепят полотно к несущим профилям.

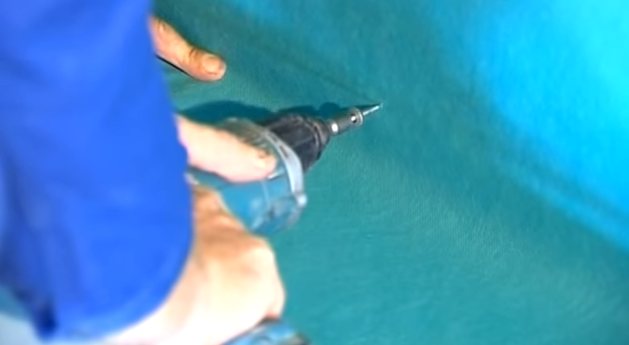

Фиксация полотна

Изоляция крепится с нахлестом

Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена.

Вывод плоскости вертикальной обрешетки

Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см. Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса.

Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет. Расстояние между опорами каркаса должно строго выдерживаться.

Шаг 2. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив.

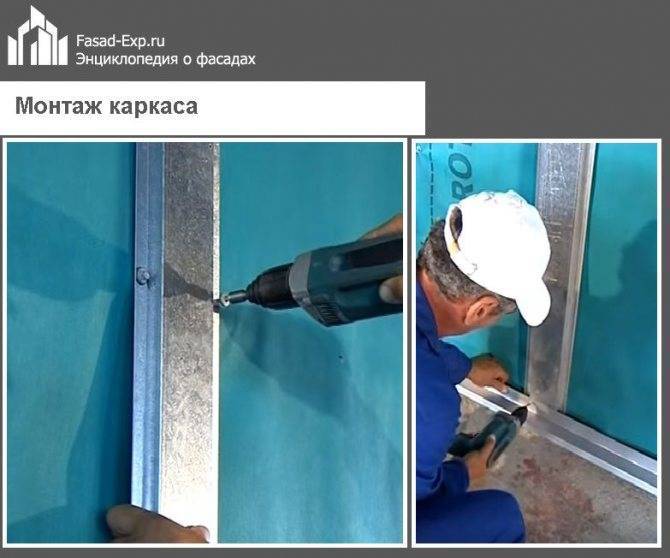

Монтаж каркаса

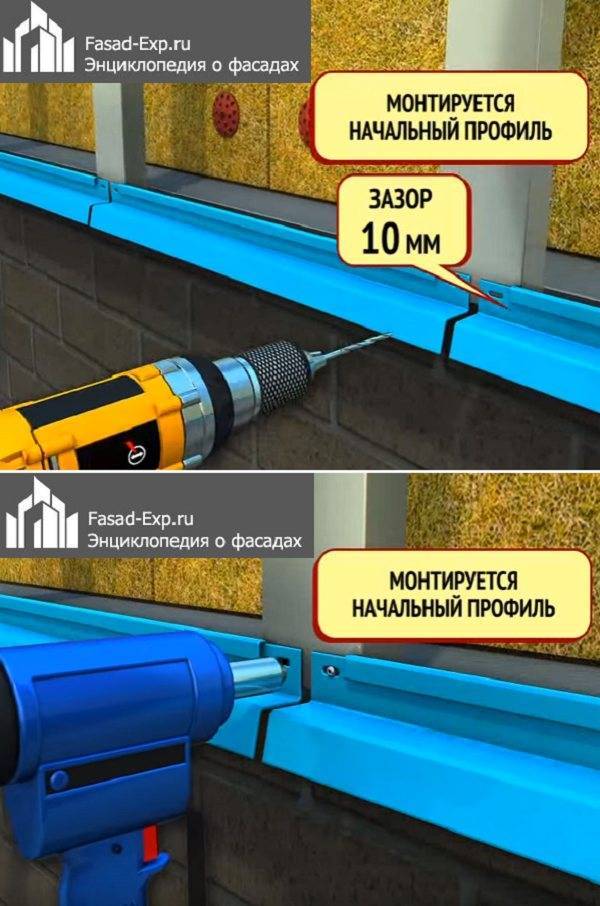

Шаг 3. Вдоль верхней кромки отлива по всей длине стены устанавливают начальную планку.

Монтаж начального профиля

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

• Средние по несущей способности кронштейны. Долгое время, пока не существовала облегченная серия, данные кронштейны занимали лидирующие позиции
• Облегченные кронштейны идеально подойдут для легких типов облицовки, таких как сайдинг, блок хаус и т.д.
• Кронштейны серии High предназначены для монтажа на большой высоте, с тяжелыми материалами

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

Керамогранит	Композит
Применяется Т- образный профиль	Применяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 мм	Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммером	Крепится с помощью икли и салазки

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 мм	Фасад с утеплением 200 мм	Фасад с выносом системы на 500 мм	Фасад без утепления
Применяются кронштейны длиной 90 – 100 мм	Применяются более дорогостоящие кронштейны длиной 240 мм	Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система	Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа  . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Обычная система с креплением к стене	Межэтажная система крепления
Обычный вид стандартного профиля	Мощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголок	Мощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Оцинкованная система	Алюминиевая система	Нержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей	Система всегда вертикальная. Шаг системы может быть совершенно разный	Система почти всегда вертикальная, шаг системы может быть разный

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

1. Монтаж кассетных фасадов.
2. Монтаж керамогранита на кляммерах.
3. Монтаж листов фиброцемента на заклепку.
4. Монтаж клинкерного кирпича на планку.
5. Монтаж терракотовых панелей.
6. Монтаж натурального камня скрытым способом.

Что это такое?

Вентилируемый фасад, далее (вентфасад), представляет собой сборную конструкцию, состоящую из несущей системы и облицовочных панелей. Металлический каркас крепится непосредственно к стене здания обеспечивая возможность крепления декоративных облицовочных панелей и свободную циркуляцию воздуха.

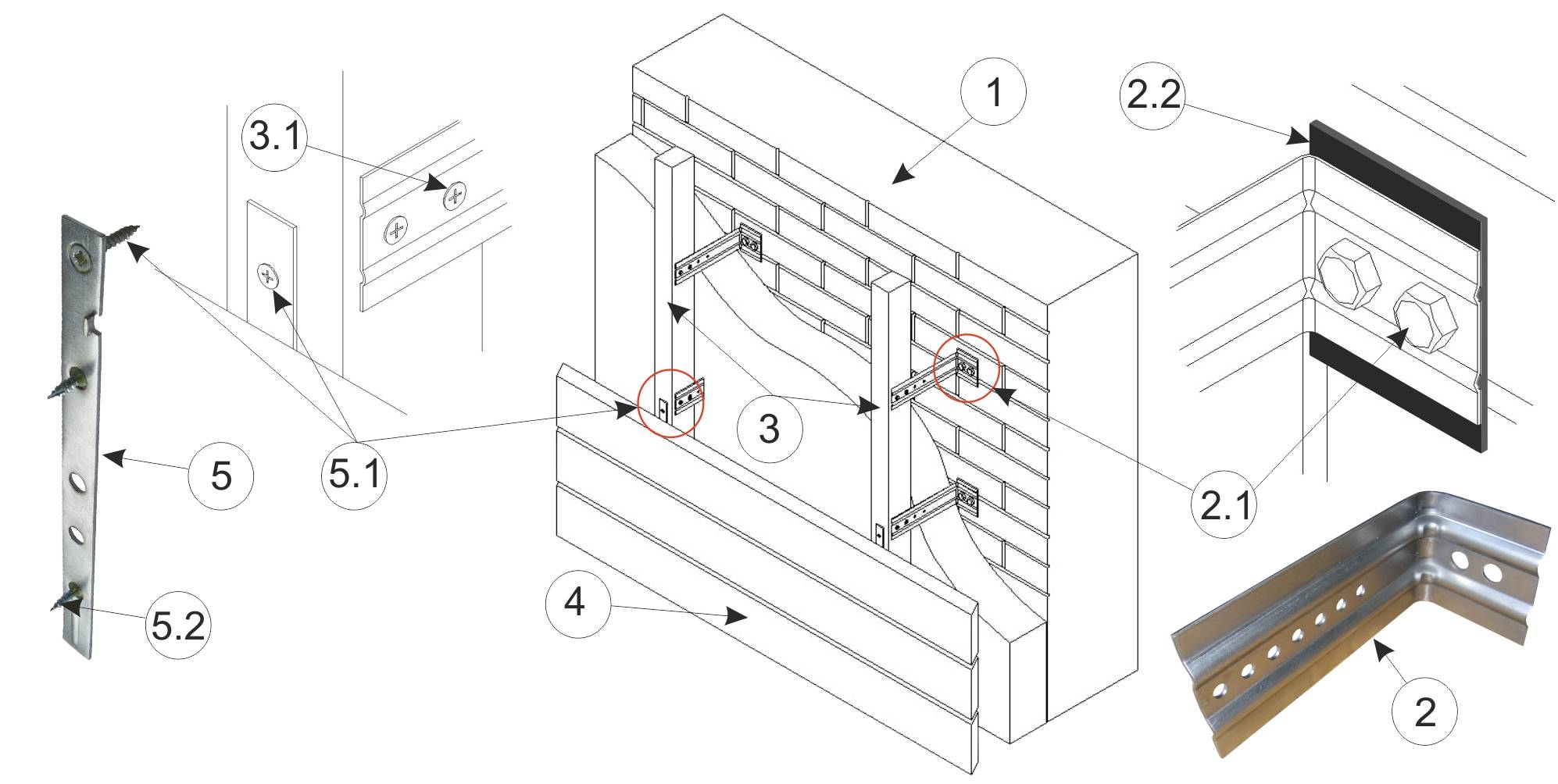

В общем случае, любой вентфасад включает в себя следующие основные узлы:

1. Узел крепления кронштейна к несущему основанию. В качестве крепежа, чаще всего, используется анкерный дюбель. Кронштейн в этом случае является промежуточным элементом, обеспечивающим возможность крепления горизонтальных и вертикальных профилей.

2. Узел соединения кронштейнов и направляющих профилей. Конструктивные особенности этого узла зависят от типа профиля и используемых облицовочных панелей. Подробное описание этого узла можно найти в инструкции по монтажу.

3. Узел оконного откоса. Конструкция этого узла позволяет выполнить облицовку дверных и оконных проемов с соблюдением требований пожарной безопасности и свободного доступа воздуха в вентилируемое пространство.

4. Узлы внутренних и наружных углов. В этих элементах используются специальные кронштейны и угловые профили. В некоторых системах в целях пожарной безопасности в внутренние угловые направляющие устанавливаются противопожарные пластины.

5. Узел парапета и цоколя. Эти элементы каркаса должны не только обеспечивать надежное крепление облицовки, но и способствовать циркуляции воздуха в вентилируемой зоне. Для этого нижняя планка изготавливается из перфорированного материала.

6. Узел противопожарной отсечки. Элемент предназначен для предотвращения распространения огня во внутренней полости фасада.

Виды конструкций

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

• монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
• монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

1. Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
2. Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось. Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

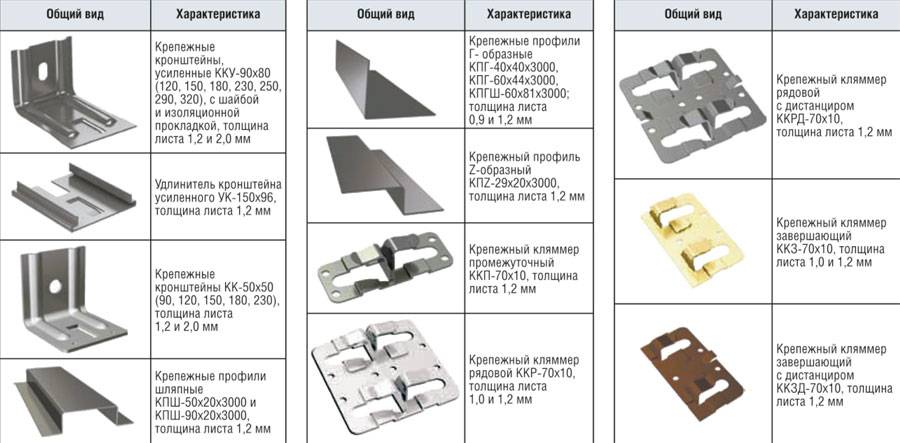

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок. Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
