Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента: онлайн-калькулятор с разъяснениями

Технология монтажа арматуры

Фундаменты в основном проектируются и рассчитываются со следующими размерами: ширина около 450 мм, а глубина залегания 100−120 см. При таких нормах можно использовать несколько пар армированных стержней с диаметром 1,2-1,6 см. Для соединения элементов используют 8 мм металлические прутья. Теперь нужно создать пространственный каркас с шириной в два раза меньше высоты. Чтобы сохранить форму, используются поперечные и вертикальные стержневые элементы. Для такого соединения можно взять прутья с диаметром в 8 мм, этого хватит. Основание испытывает поперечные растяжения больше чем продольные. Угол в конструкции самая проблемная часть. Для укрепления этого места самым оптимальным вариантом будет использование арматуры, согнутой под углом в 90 градусов. Самый проверенный метод у строителей − это связывание стержней с помощью проволоки вязальной под углом 90 градусов соответственно. Такие действия за много лет не вызвали нареканий. Если производится армирование основания под забор, то можно использовать любой метод вязки и любые прутья.

Как связать каркас? Выбор способа для соединения элементов − это ответственная часть. Многие ошибочно думают, что правильным выбором будет сварка каркаса, при этом фундамент станет устойчивее к деформациям и разрушению. Это не так, дело в том, что в сварке используется большая температура, это вызывает деформацию соединения, и делает его слабее. Поэтому специалисты в этой области рекомендуют использовать обычную вязку проволокой.

Для вязки арматуры используется строительный крючок. Потом берут кусок проволоки в 40 см, сгибают вдвое, продевают крючок в петлю, а свободные окончания обматывают вокруг стержня по часовой стрелке до упора.

Есть и другие приспособления − можно взять шуруповерт с насадкой или вязальный пистолет. Его обычно используют в промышленных масштабах.

Изготовление фундамента

Перед началом работы Вам понадобится разработать чертеж и провести расчет нагрузки на основание, если Вы пропустите этот пункт, то забор будет неустойчив и в ближайшее время начнет осыпаться, деформироваться и разрушаться. Первоначально нужно вычислить размеры арматуры. Для этого нужно спланировать, какой материал будет подбираться. Если Вы хотите возвести забор из профнастила, сайдинга или деревянных панелей, то рекомендованный диаметр арматуры составляет около 10 мм (можно на пару миллиметров больше). В том случае, если хотите правильно построить забор из камня или кирпича на ленточном фундаменте, то Вам понадобится более мощная арматура, толщиной от 14 миллиметров до 16.

Фото — Схема армирования

Железные пруты выкладываются сеткой на основание, как и схема заливки дома. Оптимальный шаг такой решетки 20 сантиметров. Чтобы узнать, сколько понадобится арматуры, необходимо решить следующее уравнение:

Предположим, Ваш забор размером 0,5 на 10 метров. В таком случае (0,5/0,2 + 1) + (10/0,2 + 1) = 9,5. Т.е всего понадобится 10 прутьев арматуры с шагом сетки 20 см. Конечно, Вы можете уменьшать обрешетку, чем увеличите стойкость, но больше потратите на строительные металлические материалы.

Фото — Армирование забора

Обращаем Ваше внимание, что у монолитного фундамента два армирующих пояса, это означает, что все расчеты, которые Вы будете производить по такой формуле, необходимо умножать на 2. Второй пояс арматуры необходим для нормального распределения нагрузки, высокой точности работы и прочности забора. Также большую роль играет процент содержания в грунте песка, глины и камней, все эти вещества влияют на несущую способность и прочность конструкции

Мы рекомендуем перед тем, как ставить ворота, высокий забор или прочие конструкции, обратиться к специалистам за помощью в создании проекта и расчете Вашей стройки

Также большую роль играет процент содержания в грунте песка, глины и камней, все эти вещества влияют на несущую способность и прочность конструкции. Мы рекомендуем перед тем, как ставить ворота, высокий забор или прочие конструкции, обратиться к специалистам за помощью в создании проекта и расчете Вашей стройки.

Фото — Низкий фундамент

Рассмотрим, как залить фундамент для забора из профнастила своими руками на примере столбчатого ленточного основания (эта технология наиболее практична и легка в выполнении):

Подготовьте местность перед началом работы. Для этого нужно разметить территорию постройки. Провести разметку можно при помощи простых маяков из колов и бечевки;
После этого необходимо подобрать оптимальную ширину траншеи. Если Вы выберете фундаментные размеры слишком узкие, то забор будет неустойчив и повержен шатанию, в том случае, если они будут слишком широкими, Вы затратите гораздо больше бетона, чем необходимо. Оптимальным расчетом считается ширина фундамента – это высота забора, деленная на 3;
После этого устанавливаем песчаную подушку, засыпая на дно траншеи 20 сантиметров песка, сразу же утрамбовываем. Следом насыпаем щебень, слой приблизительно 10 сантиметров, а поверх щебня нужно заливать бетон еще на 10 сантиметров;
Далее производится установка столбовых блоков, стаканов. В среднем Вам понадобятся плиты, габаритами 40 х 40 сантиметров, это оптимальные размеры для заборных столбов;
В местах установки будущих столбов, забор немного больше шириной, чем основная его площадь. Мы советуем сразу копать траншею с учетом таких отклонений;
После установки столбов, проверяем их точность при помощи уровня, и продолжаем заливку опалубка. Наша пошаговая инструкция также советует накрыть бетон пленкой, чтобы основание не повредилось от атмосферных осадков.

На этом монтаж окончен, спустя пару недель проверьте ленточный фундамент под забор и можете монтировать кирпичные столбики.

Фото — Пример схемы забора

Быстро возводятся ростверки. Чтобы построить неглубокий свайный фундамент под кирпичный забор, Вам нужно сделать траншею, предварительно продумав в ней отверстия. Бурение выполняется специальной треногой (похожей на ту, которой пробиваются скважины), в среднем глубина 30-40 сантиметров, а ширина – 10. Потом делаем каркас, армируем, заливаем бетоном, следом в отверстия устанавливаем основания для столбов, чаще всего металлические углы, накрываем стройку и оставляем на неделю для застывания.

Варианты сборки металлического каркаса

Арматурные прутья используются не по отдельности, а из них формируется общая конструкция – каркас, обеспечивающий дополнительную прочность бетона. Такой каркас подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:

1. Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2. Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такой каркас получается с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные каркасы можно не только из металлических, но и из стеклопластиковых стержней.

Обзор основных видов и выбор фундамента

Прочность основы забора или здания определяется рядом факторов: сечение арматуры, шаг ее установки, а также количество стальных прутков, способ их соединения, вид материала.

Различают всего две группы таких материалов:

Рабочая арматура (класс III – А400, А500) – задействуется в качестве основного элемента, который принимает на себя нагрузочное усилие от растяжения бетона под воздействием перепадов температур и прочих факторов. Благодаря этому фундамент не деформируется на участках наибольшего напряжения. Чтобы стальной прут в данном исполнении лучше схватился с бетонным раствором, профиль характеризуется ребристой поверхностью. Также особая конфигурация рабочей арматуры обеспечивает повышенную степень прочности всего фундамента.
Монтажное исполнение (класс AI – А240). Стальные прутья данного вида характеризуются поверхностью без ребер. Их обычно используют при монтаже каркасов любого целевого назначения с незначительным нагрузочным усилием. Еще одна особенность арматуры этого вида – небольшое сечение.

При строительстве фундамента любой конструкции (ленточный, столбчатый, плитный) предпочтение отдают рабочему варианту прутьев.

Калькулятор расчета количества и стоимости материалов для буронабивных свай

Перейти к расчётам

Пояснения по пользованию калькулятором

Интерфейс программы довольно «дружественный», поэтому недопониманий, что же и где указывать, надо полагать, не предвидится.

Тем не менее, несколько замечаний-пояснений все же напрашиваются.

Как уже говорилось, калькулятор «заточен» под наиболее экономичный способ обустройств буронабивных свай. То есть без обсадной трубы, с применением гибкой несъемной опалубки из рубероида.

Пользователю предлагается указать следующие данные:

Диаметр сваи – по умолчанию указано 200 мм (0.2 м), но диапазон возможных значений – довольно широкий, и должен охватить все теоретически возможные в частном строительстве варианты.
Следующий пункт – высота сваи, от ее подошвы (уровень контакта с песчаной подсыпкой) до верхнего обреза бетонной заливки. Не путать нижнюю точку сваи с глубиной скважины – та может делаться глубже именно для песчаной подушки. Кроме того, в высоту сваи входит и возвышающийся над поверхностью грунта участок.
Далее, предлагается выбрать, планируется ли свая просто цилиндрическая, или же она будет оснащаться расширенной подошвой по технологии ТИСЭ.

Если выбран вариант с расширением, то следующим пунктом указывается диаметр этого полусферического расширения. Если же свая обычная цилиндрическая, то это поле можно просто проигнорировать, оставить как есть.

Про армирование буронабивных свай выше уже говорилось. В большинстве случаев при частном строительстве можно обойтись минимальным количеством прутов. Тем не менее, пользователю предлагается аж пять вариантов на выбор: от отсутствия армирования – и до четырёх прутьев, увязанных в пространственную конструкцию.

Если армирование предусматривается, то необходимо указать еще и длину выступающих сверху участков прутьев.

При определении общей длины вертикального армирования программа сама отнимет 200 мм — на обязательный отступ от подошвы сваи (об этом говорилось выше в тексте).

В программе учтена поправка на то, что при использовании нескольких прутов их увязка между собой будет производиться перемычками, вырезанными из той же арматуры – запас на это уже заложен.

Единственное, что не предусмотрено – это вязальная проволока. Но ее нужно не столь много, и «дырку в бюджете» она точно не пробьёт. Кроме того, судя по иллюстрациям, многие мастера предпочитают прихватывать детали армирующего каркаса сваркой.

Естественно, указывается общее количество — сколько таких свай нужно будет забетонировать.

* * * * *

Далее, целый блок окон посвящен ценам на используемые в такой технологии материалы. То есть необходимо будет предварительно выделить время на изучение предложений местных поставщиков стройматериалов, чтобы выбрать наиболее выгодные со всех точек зрения (стоимость, условия, скидки, дставка, разгрузка и т.п.)

Стоимость цемента (марки 400) запрашивается за стандартный 50-килограммовый мешок.
Песок и щебень оцениваются и отпускаются чаще всего в кубометрах – поэтому и в нашей программе взяты именно эти единицы.
Пластификатор С-3 – цена за литр. Его бывает нужно не так много – после проведения расчета можно будет выбрать оптимальный для себя объем расфасовки.
Арматура – оценивается в данном случае в погонных метрах. На сайте любой уважающей себя металлобазы есть таблицы перевода метража проката и в весовые единицы, в зависимости от типа и размеров изделия, так что разобраться и «конвертировать» при необходимости – несложно. Наша программа требует рубли за погонный метр.

* * * * *

Остается нажать клавишу расчета – и получить целый список рассчитанных параметров, от необходимого количества материалов на одну сваю – и до стоимости всего проекта.

В результатах все расписано очень подробно, так что особых пояснений, должно быть, не потребуется.

Да, при расчете общего количества и стоимости песка — суммируются объемы, затрачиваемые и на песчаную подушку, и на приготовление бетона.

После первичного расчета, как уже предлагалось, пользователь может подкорректировать стоимость материалов – она у поставщиков может варьироваться в зависимости от объема приобретаемой партии.

Если после проведения расчета указать в появившихся полях свое имя и электронный адрес, то подробный «протокол вычислений», с указанием всех исходных, промежуточных и итоговых величин, будет тут же выслан пользователю.

* * * * * * *

Про, собственно, технологию в этой публикации говорилось довольно кратко – цель все же ставилась другая. Но чтобы хоть немного восполнить этот пробел, чтобы у читателя не осталось недопонятых моментов – посмотрите предлагаемое видео.

Требования к зоне работ

До того, как начать буронабивные мероприятия, необходимо выполнить комплекс работ, направленный на подготовку строительной площадки:

Установить ограждения в зоне выполнения работ согласно строительному генеральному плану.
Отключить, перенести из зоны мероприятий все коммуникации, находящиеся выше и ниже нулевой отметки.
Освободить место работ от временных сооружений, ненужных построек.
Удалить и сложить в определенных местах растительную поверхность почвы.
В соответствии с указанными в проекте отметками следует обеспечить плоскостность основания.
Осуществить водоотвод или водопонижение.
Поверхность площадки засыпать щебеночной подушкой, поверх которой необходимо уложить плиты.
Площадь зоны строительства должна позволять размещение комплекта технологических устройств (буровой установки, бетонного насоса, оборудования для доставки и разгрузки бетона) и иметь удобные подъездные пути.

Расчеты конструкций свай всех видов следует производить на воздействие нагрузок, передаваемых на них от здания или сооружения

Буронабивные мероприятия производят после контроля координат подготовленной площадки и проверки расположения осей опор будущего фундамента.

Строительные нормы и правила предусматривают использование автомобильных смесителей бетона и самоходного оборудования для его транспортировки. Допускается доставка предварительно смешанных сухих компонентов в зону работ, добавление воды перед началом бетонирования.

Бурение скважин

4.7. Бурение скважин диаметром до 1000 мм и глубиной до 50 м в мерзлых наносных и скальных грунтах различных категорий допускается производить станками канатно-ударного бурения типа БС-1M или УКС-30 с применением литых округляющих долот. При использовании указанных станков для бурения скважин диаметром более 700 мм необходимо усилить мачты станков и цоколи буровых штанг, а также установить электродвигатели мощностью 60-75 кВт.

4.8. Устья скважин буронабивных свай-стоек следует закреплять обсадными трубами на глубину до 1,5 м с возвышением их над рельефом не менее 40 см.

4.9. При бурении скважин трубобетонных свай следует:

а) применять обсадные трубы из марок стали и толщиной стенок, предусмотренных проектом;

б) нижнюю секцию (венец) обсадных труб применять из стали толщиной не менее 10 мм;

в) забивать трубы только с наголовником;

г) сваривать обсадные трубы согласно ГОСТ 5264-69 «Швы сварных соединений. Ручная электродуговая сварка. Основные типы и конструктивные элементы», главам СНиП по проектированию стальных конструкций и правилам изготовления, монтажа и приемки механических конструкций. Прочность шва должна быть не ниже металла труб;

д) не допускать забивки и сварки обсадных труб при температуре ниже минус 40°С;

е) обсадные трубы забивать до грунтового пласта, принятого в качества основания.

Примечание. Обсадные трубы допускается вальцевать из листовой стали в местных мастерских. Обсадные трубы местного изготовления из листовой стали должны соответствовать требованиям «г» настоящей Инструкции.

4.10. Скважины следует заглублять в грунтовый пласт, принятый в качестве оснований свай по проекту (далее именуемый скальный грунт), но не менее, чем на два их диаметра. Очищать скважины от бурового шлама следует желонками или эрлифтами. При этом остаток шлама не должен превышать по высоте 10 см.

4.11. Каждую законченную бурением скважину должен принимать производитель работ с участием представителя заказчика, геолога и геодезиста. При этом следует проверять:

а) соответствие расположения скважин в плане проекту;

б) общую глубину скважин и глубину их забуривания в скальный грунт посредством мерного шнура с отвесом;

в) высоту слоя оставшегося бурового шлама с помощью опускаемого на тросике щупа;

г) соответствие скального грунта, нанятого в качестве основания, требованиям проекта, геофизическим методом гамма-гамма каротажа. При отсутствии соответствующей аппаратуры грунтовое основание допускается проверять комплексным методом — по буровому шламу, по ударной отдаче долота и визуально — при просвечивании скважин;

д) глубину обсадки скважин, диаметр и толщину стенок обсадных труб при устройстве трубобетонных свай.

Все данные, полученные при проверке, следует заносить в журнал свайных работ () и заверять подписями лиц, производивших проверку.

4.12. После окончания бурения скважины должны закрываться щитами, исключающими падение в них людей и занесение их снегом.

Плитная разновидность

Благодаря такой разновидности фундамента удается сделать здание более долговечным и надежным. Для его армирования используют стержни, диаметр которых составляет порядка 16 мм.

Монолитные плиты используются в тех случаях, когда планируется уйти от стандартных параметров во время строительства.

Очень часто многие люди задаются вопросом, какая арматура нужна для монолитной плиты фундамента?

Монолитные плиты имеют повышенную жесткость, к тому же их приобретение является экономически выгодным вариантом. Единственное, что при пониженных температурах их сложно укладывать.

Что касается арматуры для монолитной плиты, то ее диаметр должен составлять порядка 13 мм. Выбор в первую очередь зависит от нагрузки, которая будет приходиться на плиту в процессе ее использования.

При владении этой информацией впоследствии не будет возникать вопросов, какая арматура нужна для монолитного фундамента.

Как защитить фундамент от вредного влияния грунтовых вод

Любой фундамент должен быть защищен от разрушающего воздействия грунтовых вод. Для этого:

По всему участку оборудуется дренажная система, которая призвана отвести воду от основания.
Создать по всему фундаменту гидроизоляционный слой и отмостку. Возможно сделать целый тротуар для стекания воды.
На поверхность фундамента нужно нанести цементно-песчаный раствор слоем приблизительно 25 мм. После его просушки необходимо прикрепить к поверхности слой рубероида. Такая смесь при застывании не так пластична, как, например, мастика, поэтому при нагрузках может трескаться.
Также можно использовать битумную мастику вперемежку с известью, которая наносится на боковые стенки фундамента. Заменой извести может стать мел, смешанный со смолой. Мастика перед нанесением расплавляется и наносится в 2 слоя, которые в общей сложности равны 8 мм. Такое покрытие способно создать гладкий водонепроницаемый слой, надежно защищающий фундамент от воды.
Еще одной альтернативой станет гидроизоляционный слой из пленки, рубероида или толя. Куски материала укладываются внахлест, который должен составлять не менее 15 см.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

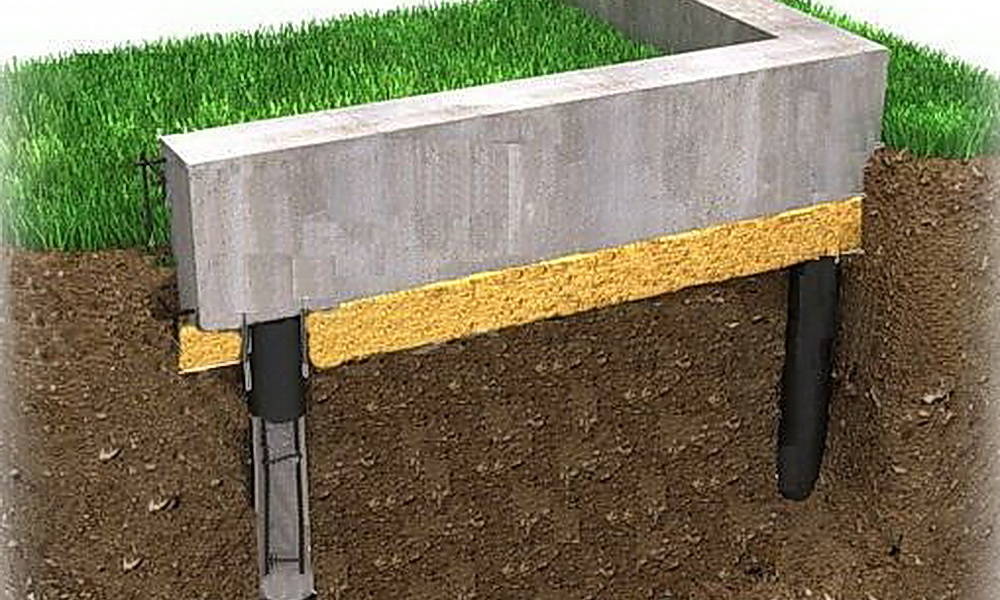

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Виды ростверков

Сборный ростверк. Делается он из стальных балок (двутавра, швеллера и др.) обычно методом сваривания. Недостаток такого ростверка в сложности монтажа и в низкой прочности соединения балок между собой (стыки гораздо слабее балок), а также в том, что незащищенный металл легко поддается коррозии. Сборный ростверк удобен для недолговечного строительства, например, для дачного домика, беседки, веранды. Срок службы таких конструкций — до 20-ти лет.
Сборно-монолитный ростверк. Такой вид ростверка часто применяется в промышленном строительстве при возведении многоэтажных зданий. Вид ростверка — конструктор из заранее отлитых деталей со шпоночными соединениями, замками, превращаемый в монолит в процессе сборки. Очень дорогой фундамент, не подходит для частного домостроения.
Монолитно-литой ростверк (монолитный). Отливается такой железобетонный ростверк в виде балки либо монолитной плиты. Такой вариант — идеальный для малоэтажного индивидуального строительства.
