Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления
Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C
Большинство моделей насосов устанавливаются на трубы посредством накидных гаек
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе
Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
Немаловажным фактором при выборе насоса является размер монтажной длины прибора
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

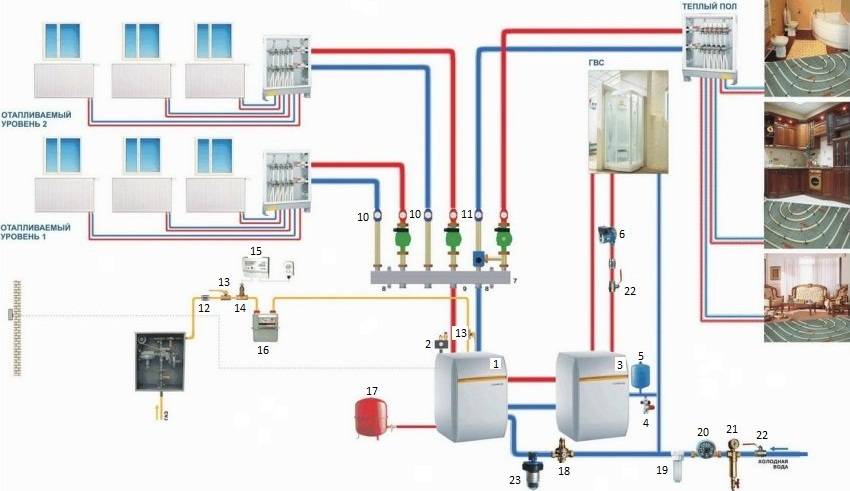

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Лучшие циркуляционные насосы малой мощности
Их назначение – перекачивание небольших объемов воды для поддержания стабильной циркуляции в малообъемных отопительных системах, рециркуляция ГВС. Еще один пример применения – циркуляционный насос для бассейна или большого аквариума. Он прогоняет воду через фильтр, очищая ее от загрязнений. Наши эксперты отобрали для рейтинга две модели, с лучшими отзывами покупателей.
Grundfos Comfort
Грундфос, насос циркуляционный для индивидуального горячего водоснабжения. Всем приходилось сталкиваться с проблемой, когда из горячего крана в ванной течет чуть теплая вода. Какое-то время приходится ждать, когда вода прогреется для нужного градуса. Пользователю достаточно установить циркуляционный насос, и проблема будет решена.
Корпус из латуни не подвергнется коррозии, не снижает качества воды. Монтаж выполняется просто, с использованием переходников и быстроразъемных соединений. Для защиты пользователя от ожогов, предусмотрен теплоизоляционный кожух из вспененного полипропилена. Двигатель вертикальный. Ротор мокрый, с постоянными магнитами. От статора отделен стаканом из нержавеющей стали. Шнур питания снабжен штекером, при необходимости снимается одним движением.
Достоинства:
- Потребляемая мощность 7 Вт;
- Расход 0,5 м3/час;
- Напор 1,4 метра;
- Легкий, полная масса 1,2 кг;
- Гарантия 2 года.
Недостатки:
Работает, даже ночью, расходуя лишнюю электроэнергию.

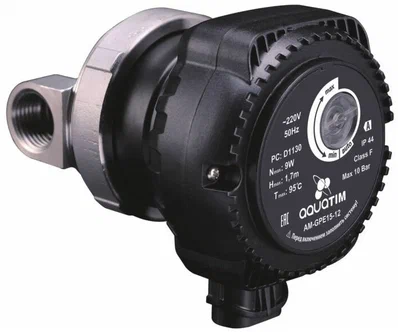

AquaTIM AM-GPE15-12
Циркуляционный насос для ГВС. Производится в Китае. Назначение – рециркуляция Корпус стальной, нержавеющий. Материал крыльчатки и ротора – ферромагнетики. Ротор с постоянными магнитами вместо обмоток. Двигатель вертикального расположения, с частотным регулированием мощности.
Режимов работы два: с постоянной производительностью и автоматический. В первом случае пользователь выбирает и задает постоянную частоту вращения вала, с отбором мощности в интервале от 3 до 9 Вт. В режиме Auto двигатель автоматически настраивается на нужную производительность. Подключение к трубопроводу резьбовое, Ду 15мм. Монтажная длина всего 80 мм. Масса 1,6 кг. Перекачивает чистую воду. Давление на входе от 0,2 до 10 бар, t°C – от 2 до 95.
Достоинства:
- Максимальная мощность 9 Вт;
- Производительность 0,65 м3/час;
- Высота подъема воды 1.7 метров;
- ЧРП экономит до 45% энергии.
Недостатки:
Дорогой.
Схемы обвязки систем отопления
Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.
С принудительной циркуляцией
У такой схемы есть ряд особенностей.
- Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
- В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
- Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.
Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.
С естественной циркуляцией
Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.
- После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
- Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
- При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.
Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.
Такая система позволяет решить ряд стандартных задач:
- нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
- оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
- улучшить условия работы нагревательного оборудования.
Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

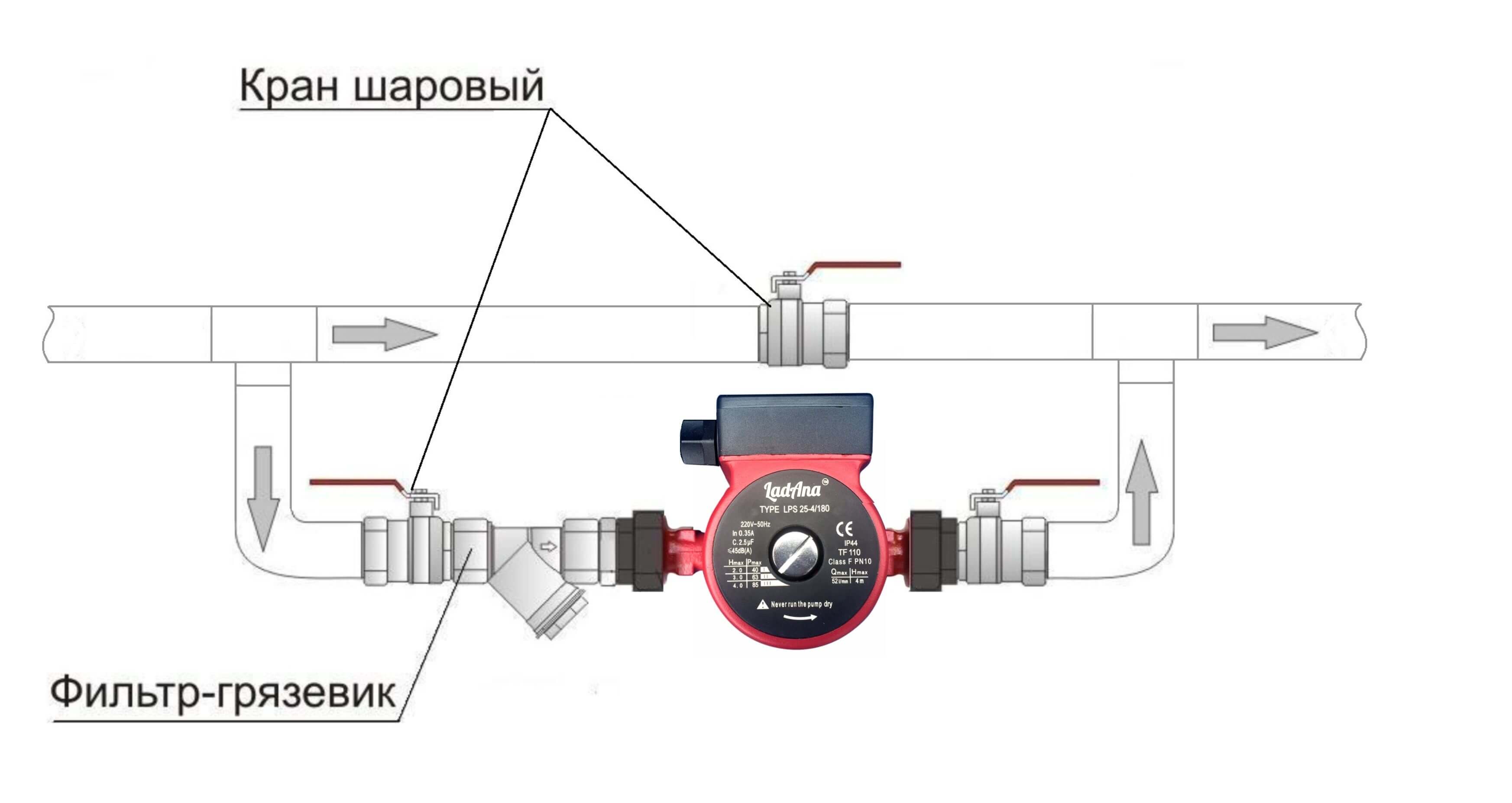

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.
Узел байпаса обеспечивает несколько удобных возможностей.
- При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
- Обеспечивается работа системы без электропитания.
- Можно провести первичный запуск отопления без участия циркуляционного насоса.
- Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.
Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.
При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.
Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.
Как установить насос в газовом котле: можно ли это сделать самому
В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.
Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.
Установка отопительной системы и обслуживание
План монтажа системы отопления создается заранее. Это именно та работа, которую лучше доверить специалистам. Даже если знать предназначение каждого устройства и иметь к нему инструкцию, это мало чем поможет. Чтобы создать отопительную систему с высоким КПД, нужно обладать особыми знаниями, так как каждый элемент должен иметь определенное место. Кроме того, во время установки водяного насоса потребуются и дополнительные элементы: краны, фильтры, датчики, фитинги.
На рынке представлено много моделей водяных насосов, среди них есть и приборы промышленного назначения – они имеют гораздо большие габариты, но в то же время их возможности позволяют использовать данные устройства в системах отопления больших зданий. Поэтому будет не лишним проконсультироваться со специалистами по поводу выбора изделия, подходящего именно для конкретного дома.
В дальнейшем отопительная система требует регулярного обслуживания
Особенно важно это в том случае, если теплоноситель будет поступать из общего источника воды, не имеющего очистительных фильтров
Через определенный период во время работы водяного насоса может возникнуть шум. Пугаться этого не следует, так как чаще всего причиной его является наличие в системе отопления воздуха. Если перед первым запуском конструкции удалить из нее воздух, а затем делать это по мере необходимости, водяной насос шуметь не будет.Насос в системе отопления, смотрите видео:
Что это такое?
Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.
Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.
Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.
Самые недорогие насосы для систем теплоснабжения

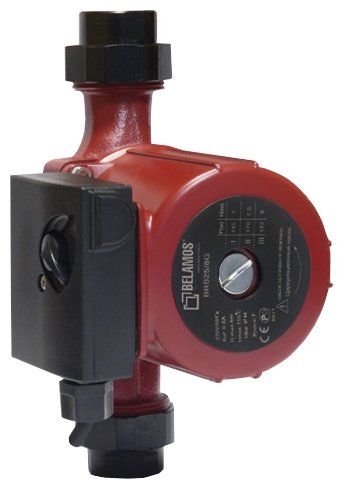

BELAMOS BRS 25/4G
На пятнадцатом месте — поверхностный насос BELAMOS BRS 25/4G, применяемый для осуществления кругового перемещения различной водянистой среды в замкнутых системах снабжения теплом помещений. Является очень популярным, так как обладает оптимальной ценой и качеством. Корпус насосного агрегата литой и изготовлен из чугуна. Уплотнительные приспособление из керамики обеспечивают очень высокую и надежную герметичность. Данная модель насоса может устанавливаться как в частном доме, так и в квартире многоэтажного дома.
BELAMOS BRS 25/4G
Достоинства:
- Категория защиты ip44;
- Надежный напор.
Недостатки:
Крепежные элементы плохого качества.

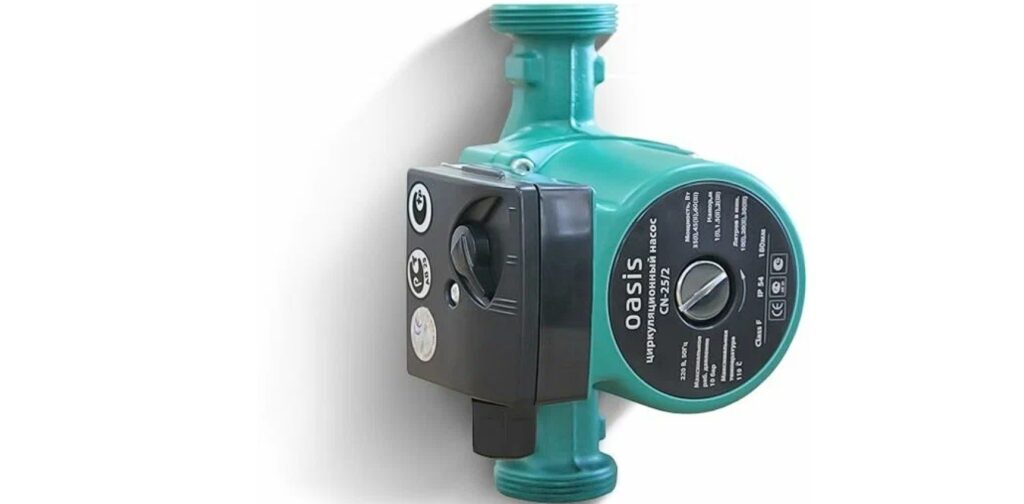

Oasis CR 25/4
На четырнадцатом месте — поверхностный насос теплоснабжения Oasis CR 25/4, пропускная способность которого позволяет избежать значительные потери тепла за счет наладки циркуляции горячей жидкости. Работает достаточно тихо, что позволяет установить насос в самых различных местах, не боясь услышать посторонние звуки. Включение определенного режима мощности агрегата позволит настроить работу насосного оборудования согласно условиям функционирования системы отопления. Конструкция с мокрым ротором позволяет данной модели выполнят свою работу достаточно продолжительное время.
Oasis CR 25/4
Достоинства:
- Присутствует ток блокировки;
- Простые монтажные работы.
Недостатки:
Бывают крепления с дефектами.
UNIPUMP UPC 25-40
На тринадцатом месте — отопительный насосный агрегат UNIPUMP UPC 25-40 с мокрым ротором, применение которого заключается в обеспечении принудительного кругового движения водянистой среды по замкнутому трубопроводу в условиях высокой температуры. Оборудование имеет возможность механически переключать 3 ступени мощности 3-позиционным переключателем. Теплоносителем могут быть небольшой жесткости вода, негорючие жидкости без твердых добавок или примеси с минеральными маслами.
UNIPUMP UPC 25-40
Достоинства:
- Большая мощность;
- 3 режима работы.
Недостатки:
Большая масса.
Grundfos UPS 32-40 180
На одиннадцатом месте одноступенчатый насосный агрегат Grundfos UPS 32-40 180 с тремя скоростями и горизонтальным валом. Переключение режимов скоростей влияет на скорость вращения рабочего колеса. Электрический двигатель оснащен системой защиты от перегрева, если возникает блокирование подвижных узлов насоса. Исполнение насосного агрегат исключает наличие сальников, потому что ротор герметично изолирован от статора. Обладает оптимальным соотношением цены и качества, что, естественно, является конкурентно-способным преимуществом.
Grundfos UPS 32-40 180
Достоинства:
- Удобный монтаж;
- Тихая работа насоса.
Недостатки:
Ненадежный крепеж.
Особенности эксплуатации водяных насосов
Автономные системы отопления требуют соблюдения определенных правил эксплуатации.
Что касается водяных насосов, то они нуждаются:
- в постоянном контроле над работой;
- в периодическом обслуживании;
- в поддержании чистоты.
Таким образом, если после установки устройства надолго забыть о нем, то не нужно удивляться возникшим проблемам. Если нет возможности самостоятельно следить за работой насоса, то лучше заключить договор с организацией, занимающейся обслуживанием систем отопления. Данный вариант более предпочтителен, ведь весьма немногие люди могут похвастаться знаниями в области отопительного оборудования. В результате останется только следить за показаниями приборов и в случае возникновения непредвиденной ситуации вызывать мастеров, которые разберутся с проблемой.
Водяные насосы для отопления дома имеют огромное значение. Во многом именно от их характеристик зависит работа всей отопительной системы, поэтому к выбору устройства нужно подходить серьезно.
Правила установки
Для оборудования насосного типа оптимальным местом станет площадь до первых ответвлений, после котлов. Современные агрегаты в большинстве своём изготавливаются из материалов, которым не страшны 110-115-градусные нагрузки.
Работа с системами разных типов
Отдельное внимание уделяют такому явлению, как отопительные открытые системы с двумя режимами. Как и способность поддержать самотёчный или принудительный вариант
Первый вариант полезен для жилья, где часто отключают электрическую энергию, но владельцам финансы не позволяют купить генератор или другой подобный источник. В этом случае на байпасы ставят аппараты, снабжённые отсекающими видами арматуры. В прямую линию врезают кран.
Продаются готовые варианты байпасных углов с насосом отопления, где на протоке стоят обратные клапаны, а не обычные краны. Решение не относят к правильным из-за создания клапанами слишком высокого давления для самотёчных систем, составляющего 0,08-0,1 Бар. Лучше выбрать лепестковый клапан, но для него допустимо положение только в плоскости по горизонтали.

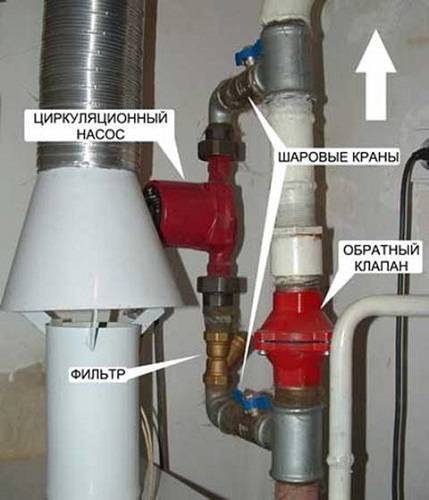

Как выполняют обвязку?
Предполагается установка оборудования, которое необходимо для нормального функционирования в дальнейшем, в том числе – и у насоса отопления.
Сможете понять, где стоит насос?
Сначала принимают решение относительно того, сколько всего будет насосов. Чем сложнее разводка – тем больше надо аппаратов, простым хватает одного. При наличии одновременно электрического и твердотопливного котла на каждое из устройств нужны насосы по отдельности.
Шаровые краны – один из главных обогревательных элементов. Монтаж идёт в то же время, что и у насосов, сфера применения – аварийные ситуации.
Теплоносители сохраняют одну сторону движения при эксплуатации обратных клапанов на чугуне, латуни. По трубе их ставят в том же направлении, куда идёт движение, после насосной части.
Фильтр – «грязевик» предотвратит попадание внутрь устройства твёрдых частиц, способных забить корпус. Фильтры тонкой очистки внутри контуров отопления отсутствуют. При необходимости получить нормальную воду очищение жидкости проводят до её попадания внутрь системы.
Корпус всегда связан с риском попадания внутрь воздушных масс, в связи с чем и требуется установка обратных клапанов. Большинство моделей работают автоматически, но есть и ряд ручных вариантов.
Когда все элементы установлены, насос подключают к электропитанию. Стоит отказаться от применения обычных розеток, у которых нет заземления. Такой подход нарушает технику безопасности, становится угрозой для жизни.
Есть способы электропитания, отличающиеся разумностью:
- Соединение с котельной автоматикой.
- Дифференциальные автоматы для обеспечения защиты.
- Бесперебойники.
Контакт и провода вместе с самим автоматом на 8 А – вот всё, что понадобится в случае с защитным автоматом. Но на практике удобнее пользоваться термостатами.

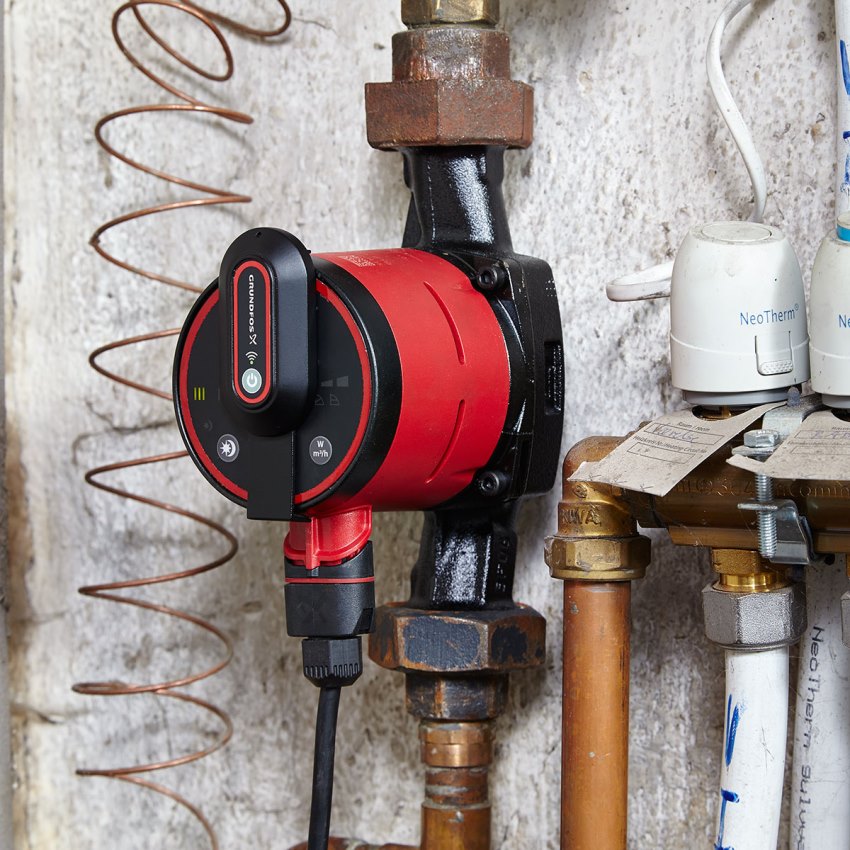

Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

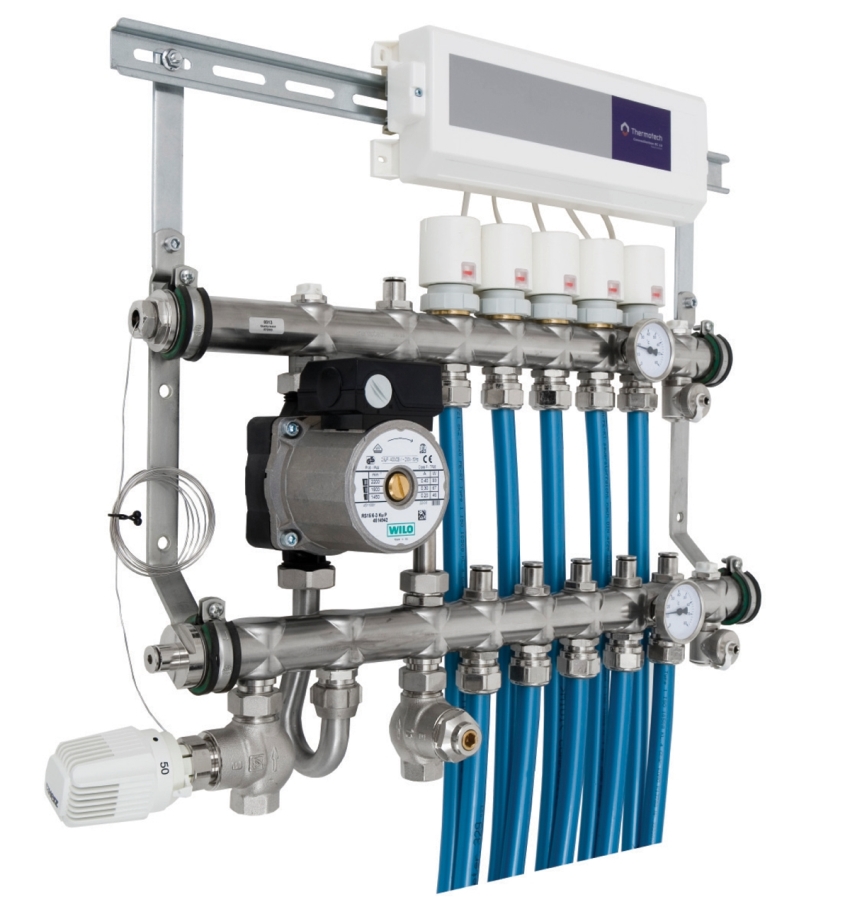

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

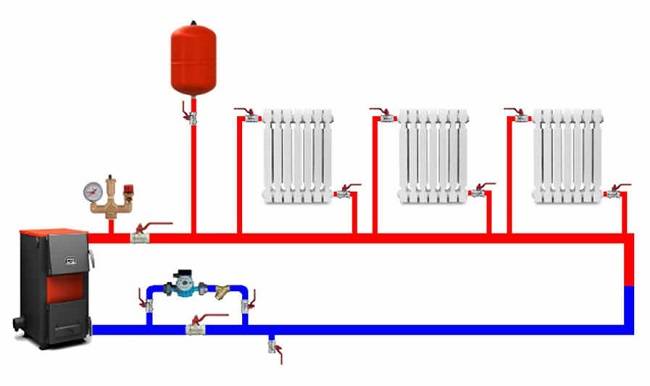

Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

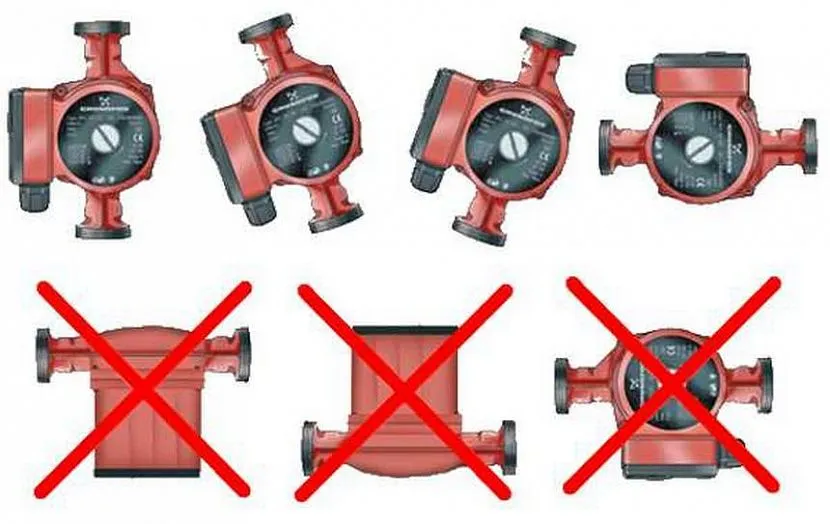

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Конструктивные особенности насоса для отопления частного дома

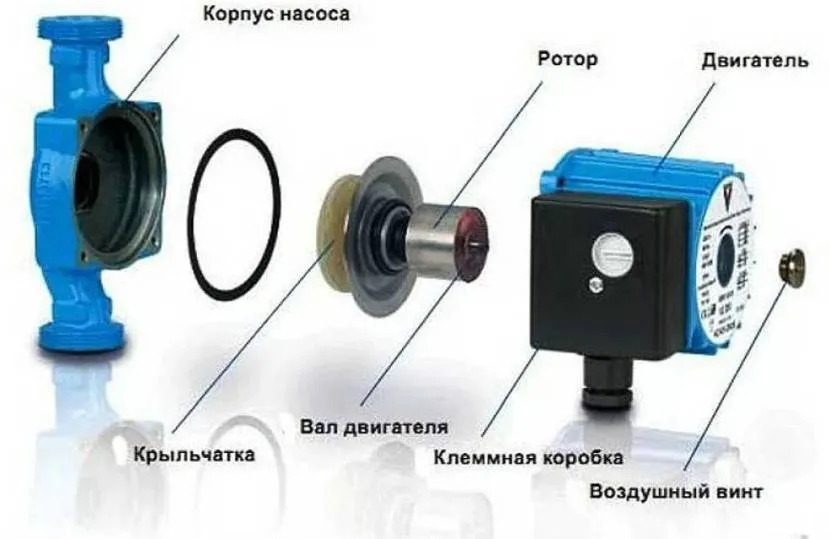

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

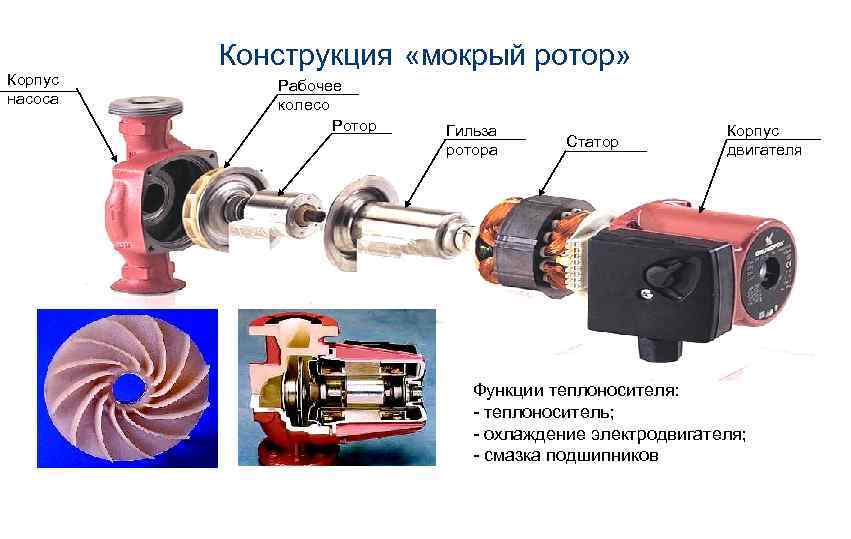

С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.
Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
