Как составить схему укладки пола по плану?
Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.
Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.
В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.
Программа теплый пол
Что входит в учет плана:
- план здания (с учетов всех этажей);
- материал пола, стен, окон и дверей;
- желаемая температура в обогреваемом помещении;
- расположение коллекторов и нагревательного котла;
- детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
- средняя температура окружающей среды зимой;
- наличие другого источника тепла (батарея, камин, сплит-система и т.д.)
Советы и подсказки на этапе создания схемы:
- Примерная площадь для 1 контура должна быть более 15 кв. м.
- В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
- Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
- Минимальный радиус загиба трубы равен 5 её диаметрам.
- Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
- План схемы можно нанести вручную – на миллиметровку.
В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.
ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )
При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)
Важно, чтобы расстояние всех контуров было примерно одинаковым
Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.
Схема для двухэтажного дома
Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».
Многокомнатное помещение (дом, квартира)
На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни
Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой
Схема для помещения со сложным изгибом стен
При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.
Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

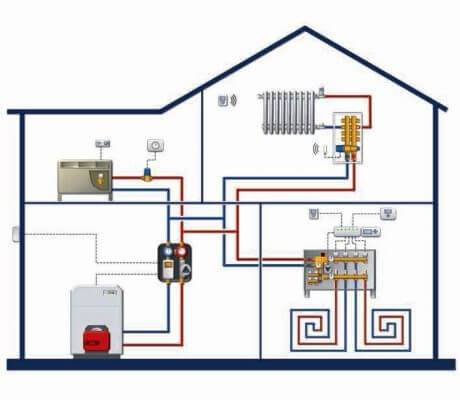

Автоматическое управление температурой в доме
В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.
В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.
Товары для дома
⇆
Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.
Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.
В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .
Как известно, теплый пол может быть или «комфортным» или «отопительным».
«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.
«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.
Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.
Датчик температуры воздуха в помещении находится в корпусе термостата.
В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.
Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

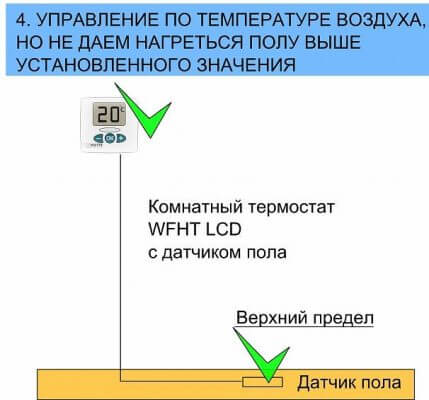

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.
Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.
Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.
При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).
Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.
Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.
Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.
Основные требования к укладке теплого пола без стяжки
Правильно выполненная укладка системы обогрева без использования цементного раствора обеспечивает эффективный и равномерный нагрев половых покрытий в помещении. При выполнении монтажных работ своими руками следует учитывать такие требования:
Не зависимо от варианта установки теплого пола по периметру комнаты должна фиксироваться демпферная лента. Такой элемент позволит избежать образования трещин на стенах в процессе эксплуатации отопительного оборудования, а также исключит тепловое расширение. При размещении лаг учитывается вид финишного пола. Для укладки плитки расстояние между балками должно составлять 30 сантиметров, для всех остальных покрытий – 60 сантиметров. Под пласт утепляющего материала рекомендуется расстилать полиэтиленовую пленку. Теплоизоляционный слой, расположенный между лагами должен быть цельным. При выравнивании черновой основы допускаются перепады до 3 миллиметров на один квадратный метр. Укладка трубопровода возле стен должна выполняться на расстоянии не менее 20 сантиметров
Если предполагается самостоятельное изготовление древесной системы теплого пола, особое внимание нужно уделять выбору материала. Доска должна быть ошкуренной, а листы фанеры иметь высокую защиту от влаги
При этом обязательно следует учитывать влажность — не более 10 процентов
Также важно чтобы древесина не имела вредных элементов в составе, которые при нагреве будут выделяться в воздух. При покупке полистирольных плит следует учитывать, что плотность их должна равняться не менее 35 килограмм на кубический метр
При монтаже теплого пола без стяжки нужно фиксировать демпферную ленту
Укладка водяного контура требует укладку компрессионных пластин из металла. Они должны покрывать площадь пола не менее чем на 80 процентов.
Технология монтажа теплого водяного пола с применением плит из полистирола
Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.
Этапы монтажа теплого водяного пола:
Настильная схема устройства теплого пола
- Поверхность чернового пола очищается от пыли и мусора;
- Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
- Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;

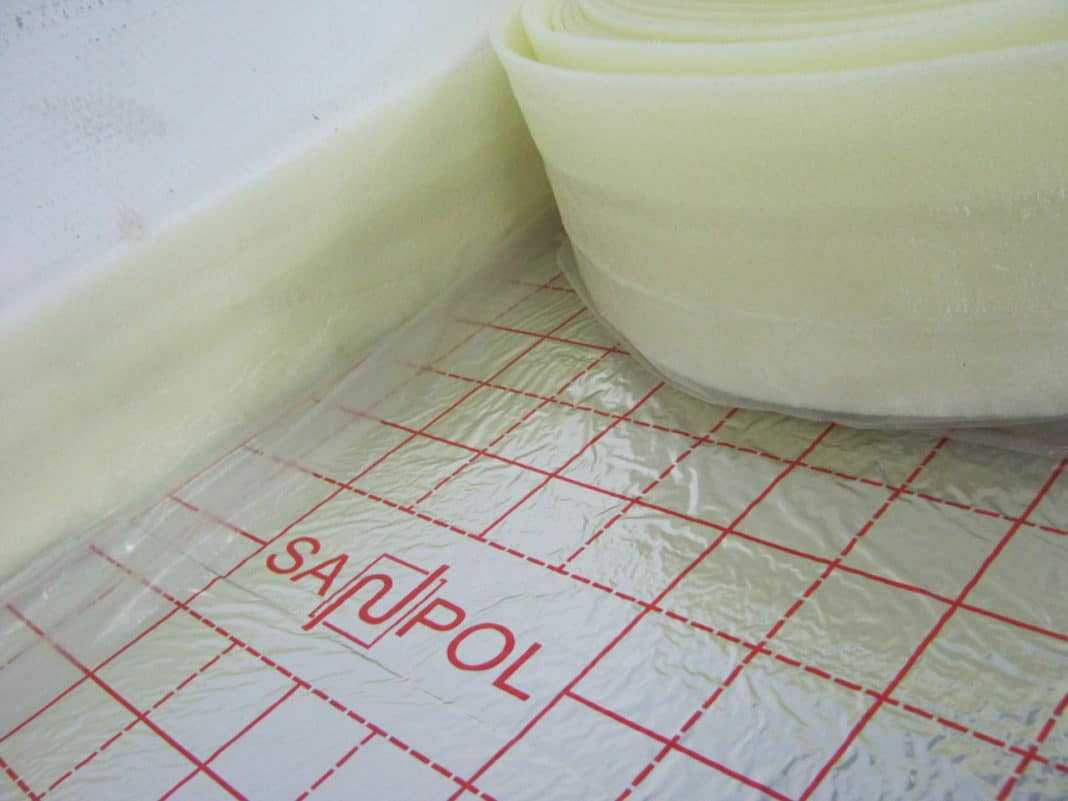

- Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
- Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
- Для более прочной фиксации можно стыки обработать клеем;
Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;
- В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
- Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
- После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
- Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.
Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами
Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:
Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком.
Штробим гнездо на стене после разметки для штампа и подрозетника.
Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Для чего нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором.
Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке.
Вычищаем полученную штробу от мусора, грунтуем.
Укладываем гофро-трубку с термодатчиком.
Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки.
Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора.
Заклеиваем горизонтальную штробу плиточным клея и вплоть до уровня пола.
Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами.
Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку.
Придаем мату нужное направление. Продолжаем укладывать дальше.
Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации
При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем.
Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы. Они должны поставляться в комплекте к сетке.
Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении.
Производим контрольные замеры уложенной теплой системы обогрева
Делает пробный запуск.
Отключаем вновь, переходим к укладке керамической плитки.

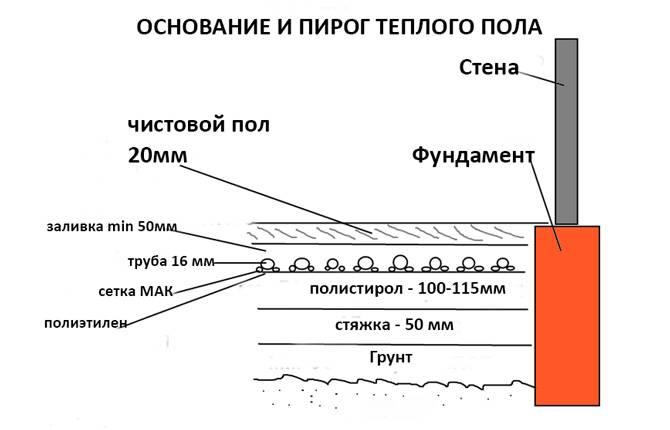

Пирог пола с подогревом
Частный дом или типовая многоэтажка одинаково требовательны к подготовке основания (т. н. чернового пола) под любую систему отопления. С небольшой разницей, в зависимости от принципа функционирования, многослойная структура теплого пола выглядит следующим образом:
1. Прочная основа. Приоритет у цементосодержащих вариантов.
2. Гидроизоляция. Здесь важна функциональная составляющая.
3. Теплоизоляция. Игнорирование этого пункта в разы снижает эффективность использования энергоресурсов. Ведь даже демпферная лента для стяжки (между стеной и стяжкой) позволит значительно снизить теплопотери.
4. Металлическая сетка. Полезный диапазон включает и упрощенный монтаж теплоносителя (трубы) и дополнительную прочность конструкции – за счет армирования стяжки. Мелкую сетку лучше всего стелить на арматуру, с тем, чтобы она находилась в глубине стяжки, а не по нижнему краю.
5. Фольга или другой рулонный металлизированный отражатель на пенополистироле. Целесообразность использования не доказана даже в насыпных (сухая стяжка) полах. Рассмотрев экспериментальные варианты с использованием отражателя и без него, можно утверждать:
- в одном случае, разница температуры на поверхности пирога не выходит за рамки одного градуса Цельсия
- в другом – пол дольше держит тепло, если эффективно прогрето основание стяжки под теплоносителем
- рентабельность отражателя – фактор, не выдерживающий критики. Фольга растворяется под воздействием самонивелирующего раствора, а металлизированный полимер под весом стяжки расплюснется и утратит заявленные свойства.
6. Система труб. Для «кулибиных» подходят металлопластиковые, реже медные и стальные гофрированные трубы. За всех остальных граждан расчеты и подбор материалов осуществляет производитель системы.
7. Стяжка. Обязательный минимум слоя в 30 мм над трубами.
8. Декоративная отделка.
Видео — какой теплый пол лучше укладывать под кварц-виниловую плитку:
Виды и преимущества пола без стяжки
Водяной теплый пол под ламинат без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются – деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.
Сделать теплый водяной пол под ламинат, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:

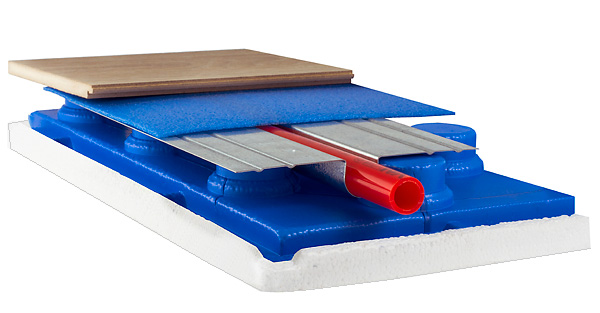

- Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
- Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.
Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.
Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал – гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.
Еще один современный материал – полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.
При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена – она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.
Преимущества теплого пола без стяжки в следующем:
- Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
- Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
- Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
- Может быть уложен на любое основание;
- Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.
Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.
Читать также: Теплый пол водяной своими руками: как сделать монтаж
Укладка без стяжки
Есть варианты системы утепления без верхнего слоя. Теплый водяной пол без цементной стяжки бывает следующим:
- водяной теплый пол без стяжки на песок. Применяется он крайне редко, когда в качестве верхнего слоя системы нельзя использовать массивные материалы;
- водяной теплый пол под ламинат без стяжки. Такое покрытие обычно содержит минимальный слой бетона, но стяжка его не производится.
- не нужно выравнивать бетон, если сверху будет укладываться плитка. Ведь здесь всё будет зависеть уже от отделочных работ. Поэтому водяные теплые полы без стяжки под плитку не требуют привычных манипуляций.
Водяной теплый пол без стяжки
Стяжку можно выполнить как своими руками, так и с помощью профессионалов. Главное, чтобы подход к этом вопросу был взвешенным и грамотным.
Вариант #2 — деревянная система
Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

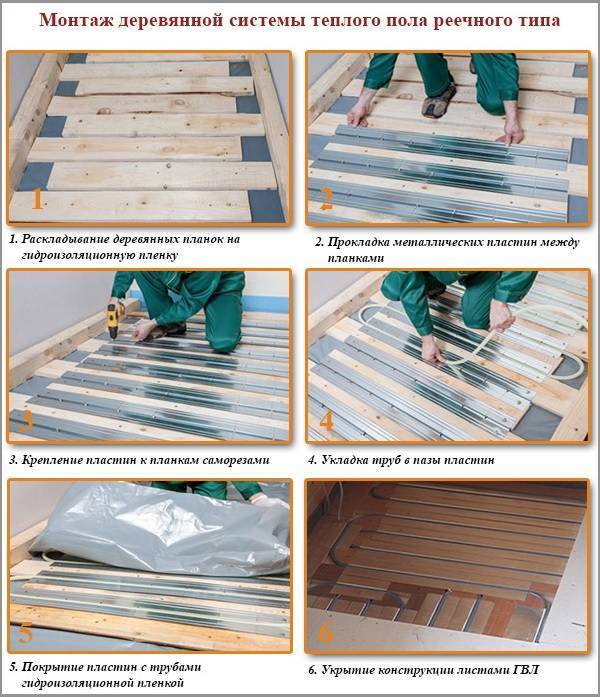

Реечная деревянная система
В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.
Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.
Монтаж деревянной системы выполняется по следующей схеме:
- Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
- Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
- По стенам помещения прокладывают демпферную ленту.
- На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
- Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
- Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
- Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
- На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

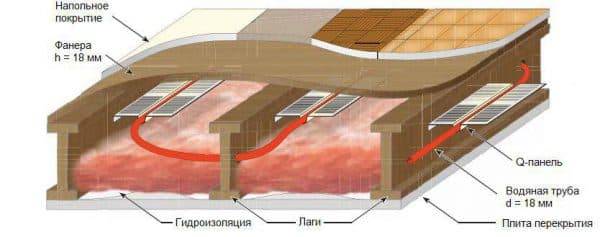

Модульная деревянная система
При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.
Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.
Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Водяной тёплый пол
Прежде всего необходимо знать, как разводить сухую смесь, в какой пропорции ее замешивать, как делать стяжку? Наиболее популярным в последнее время является тёплый водяной пол.
Такой метод отопления действительно экономичен в плане пространства, да и устройство достаточно простое. Помимо труб для обогрева используется также стяжка для теплого водяного пола, состав которой должен быть различен. Перед самой стяжкой рекомендуется по периметру использование демпферной ленты.
Водяной теплый пол
Она представляет из себя верхний бетонный слой, который служит для защиты системы тёплого пола, а также позволяет регулировать теплопередачу. Именно поэтому от стяжки в системе водяного обогрева помещения зависит многое.
Бетонная же стяжка требуется для того, чтобы равномерно распределять тепло. Для этого необходимо, чтобы толщина стяжки по всей площади была одинаковой. От этого будет зависеть, сколько стяжка будет сохнуть.
Ведь бетон имеет свойство поглощать и отдавать теплоту, именно поэтому его распространение в данной сфере весьма широко. Он как нельзя лучше подходит для верхней части системы водяного обогрева. Для улучшения свойств стяжки рекомендуют использование фиброволокна.
Более подробно о водяном теплом поле смотрите на видео:
Варианты настильной системы
Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.
Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.
Полистирольные плиты
Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:
- плит с пазами, куда размещаются нагревательные элементы;
- гладких матов.
Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.
Деревянный пол
Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:
- Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
- Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.
Однако тёплые полы без заливки имеют и недостатки:
- меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
- конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.
Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.
Какой кабельный пол лучше выбрать
Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации. Какой электрический теплый пол выбрать под линолеум или ламинат?. Какой электрический теплый пол выбрать под линолеум или ламинат?
Какой электрический теплый пол выбрать под линолеум или ламинат?
Нагревательные электрические маты для тёплого пола — оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.
Кабельные системы подогрева полов — подходят под любой тип напольного покрытия. Кабельный обогрев должен обязательно подключаться к терморегулятору (за исключением саморегулирующего кабеля). Греющий провод укладывают в стяжку, выполненную мокрым или сухим способом.Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума. Саморегулирующийся греющий кабель — принцип работы провода основан на использовании специальной матрицы, позволяющей регулировать интенсивность нагрева, без использования терморегулятора и автоматически подбирая оптимальный температурный режим работы.Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.
Для кабельного электрического подогреваемого пола или матов, подойдет ламинат. Для линолеума лучше всего уложить саморегулирующиеся полы, но допускается и применение традиционного нагревательного кабеля.
