Укладка водяных теплых полов: непросто, но эффективно

Расчет и проектирование

Расчет будущего пола производят до закупки материалов. Предварительно составляют чертеж монтажа труб: в местах расположения мебели или существующей сантехники не советуют прокладывать контуры. Каждый виток занимает не более пятнадцати квадратов площади, а трубы стоит выбирать приблизительно равной длины, поэтому большие помещения необходимо разделить. Если в комнате хорошая теплоизоляция, то оптимальный шаг укладки – 15 см. При понижении температуры зимой до -20 шаг необходимо сократить до 10 сантиметров. Средний расход труб на каждый квадратный метр комнаты при шаге 15 см – 6,7 м, при шаге 10 см – 10 м.

Плотность потока равна суммарной теплопотере в помещении к площади укладки с вычетом расстояния до стен. Чтобы высчитать усредненную температуру, берут среднее значение на входе и выходе из контура. Разница этих температур не может быть больше 55 градусов. Длина контура равна площади обогрева, поделенной на шаг укладки. К полученному результату прибавляют расстояние до коллекторного ящика.

Расчет производится индивидуально для помещений в зависимости от их назначения и габаритов. Выявляется необходимое значение мощности на основании полученных данных о планируемой температуре, потерях тепла и верхнего слоя покрытия пола. Если в помещении слабые ограждающие конструкции, основание устилается гранитными или мраморными плитами.

Схемы укладки

При обустройстве пола с функцией обогрева трубопровод укладывается одним из следующих 3-х вариантов:

Улитка.

Внешне выглядит, как закручивающаяся от периферии к центру линия – квадратная спираль. Схема укладки теплого пола улиткой отличается следующими особенностями монтажа:

1. Укладываться трубы начинают от края.
2. Первой к стене устанавливается труба с подачей теплоносителя.
3. Затем за ней идет труба с остывшей водой.
4. Далее алгоритм повторяется – пока трубки не соединятся в центре.

Вариант укладки характеризуется равномерным распределением тепла по поверхности.

Змейка.

По сравнению с выше рассмотренным данный вариант отличается простой монтажа. Но при этом он уступает по эффективности обогрева. Поэтому подходит для небольших площадей, а также когда для «улитки» просто недостаточно места.

Укладка осуществляется по методу «туда-сюда» – то есть от начала трубопровода к его краю. При этом разница в температуре нагрева теплоносителя между крайними точками теплового контура будет достигать 5-10℃.

Распространенные варианты укладки теплового контура в системах теплых половИсточник akvahit.ru

Когда к системе обогрева подключается сразу несколько веток для нескольких разных по площади и сложности формы помещений, применяется комбинированная схема. Способов укладки труб для теплого водяного пола в этом случае будет множество. Например, могут быть такие варианты:

1. В гостиной, спальной – улитка, а на кухне и в ванной – змейка.
2. В одной комнате начинается 2-3 витками змейки, продолжается улиткой.

При этом для обеспечения оптимальной производительности, безаварийности и эффективной теплоотдачи должны учитываться следующие требования:

• Трубы в контуре должны обладать одинаковыми параметрами – диаметром, длиной, толщиной стенок.
• Границы контура должны располагаться в рамках какой-то одной комнаты.
• Площадь помещения с одним контуром не должна превышать 40 м².
• В областях пола, где будут установлены предметы мебели, сантехнических изделий, укладывать тепловой контур не обязательно.

Схема распределения теплового контура должна учитывать положение предметов и зоны теплопотерьИсточник eurosantehnik.ru

Монтаж теплого водяного пола своими руками

Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.

Укладка труб

При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.

Видео — монтаж труб водяного теплого пола:

Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.

Подключение труб к котлу

Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.

Подключение кабеля или мата теплого пола к системе управления

Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.

Стяжка + наклеиваемые элементы

Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.

Видео — как сделать стяжку водяного теплого пола:

Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.

Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.

Стяжка + наливной пол

Фанера + наклеиваемые элементы

Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.

Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.

Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.

Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.

Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.

Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

• Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
• Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

• Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
• Установка маяков и заливка стяжки. Толщина слоя – от 3 см над внешней поверхности трубы.
• Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

• с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
• пенополистирольные плиты, которые повысят долговечность полимера.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента – от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

Водяной теплый пол

Большое расстояние между линиями кабеля может стать причиной появления холодных зон на поверхности пола.

Монтаж водяного теплого пола по последовательности его укладки похож на монтаж электрической системы теплый пол. Но различие у них тоже большое, ведь полы подчиняются разным законам физики. Если нагревательный кабель электрических полов имеет одинаковую температуру по всей его длине, то про отопительные трубы этого сказать нельзя.

Нагрев воды способен происходить при помощи разнообразных нагревательных приборов: газовых и электрических котлов, жидкотопливных и твердотопливных котлов и других. Вода будет иметь максимальную температуру сразу же после выхода из нагревательной камеры котла в систему отопления. В период циркуляции по трубам теплоноситель отдает свое тепло, а значит, вода к котлу будет возвращаться остывшая. То есть на входе и выходе циркуляционной системы теплых полов всегда разная температура. Чтобы избежать неравномерного обогрева помещения, монтаж водяной системы нужно делать правильно, соблюдая все советы и правила.

Укладка теплого водяного пола может проводиться по бетонной или настильной системе монтажа. Бетонная система монтажа пользуется самой большой популярностью из-за низкой стоимости установки. Эта система состоит из несколько этапов. Последовательность производимых работ и изоляционные материалы необходимы такие же, как и при установке электрической системы теплый пол. Нагревательным трубам водяного теплого пола не страшен перегрев, чего не скажешь об электрическом кабеле.

Укладка труб при монтаже водяного теплого пола

Устройство водяного теплого пола.

Под изготовление водяного теплого полы лучше всего подходят медные трубы. Они довольно прочны и обладают хорошей теплопроводностью. Однако в силу их дороговизны предпочтение отдают металлопластиковым трубам. Трубы из ПВХ — самый неудачный вариант для водяных полов, хотя и цена у них очень низкая.

Укладку труб нужно делать в правильной последовательности, без больших изгибов и переломов. Следует применять арматуру, размер ячеек которой равен 10-15 см, а диаметр — 4-5 мм. Армирующая сетка не годится, так как теплый водяной пол имеет приличный вес. Трубы крепятся к полу с помощью хомутов и дюбелей. Их шаг укладки можно делать разным, но нежелательно делать расстояние между трубами больше 4 м. В противном случае КПД отопительной системы значительно снизится, и на полу образуются холодные полосы (участки пола с низкой температурой).

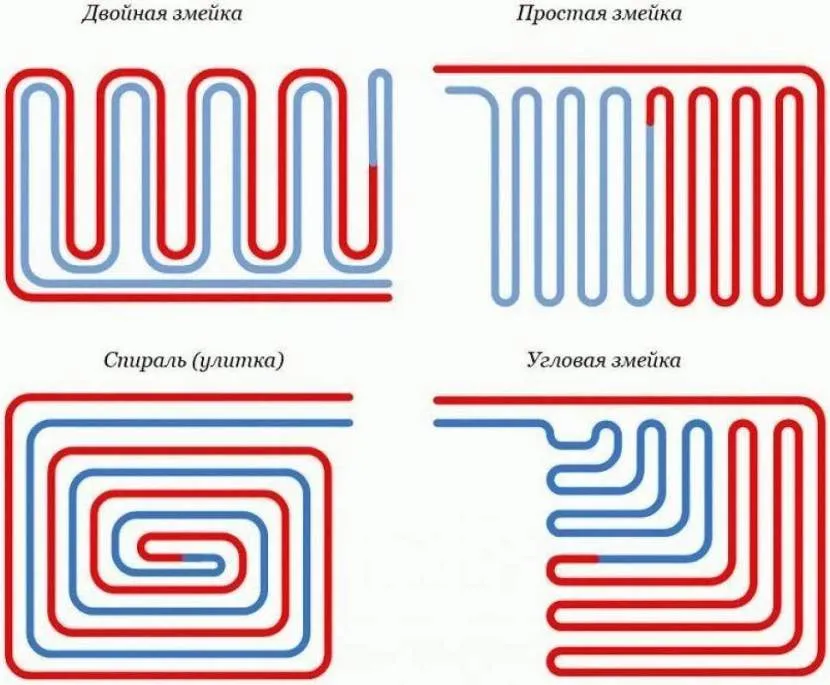

Правильно установить трубы для водяного пола можно, используя разные способы:

• бифиляр или спираль;
• спираль со смещенным центром;
• параллельный способ (змейка);
• меандр (двойная змейка).

Судить о том, какой из вышеперечисленных способов укладки труб самый эффективный, сложно. Каждый имеет преимущества и недостатки. При монтаже пола нужно учитывать некоторые факторы. Это положение дверей и оконных проемов, конструкция стен и другие места, в которых должны проходить трубы с более горячей водой (теплоносителем).

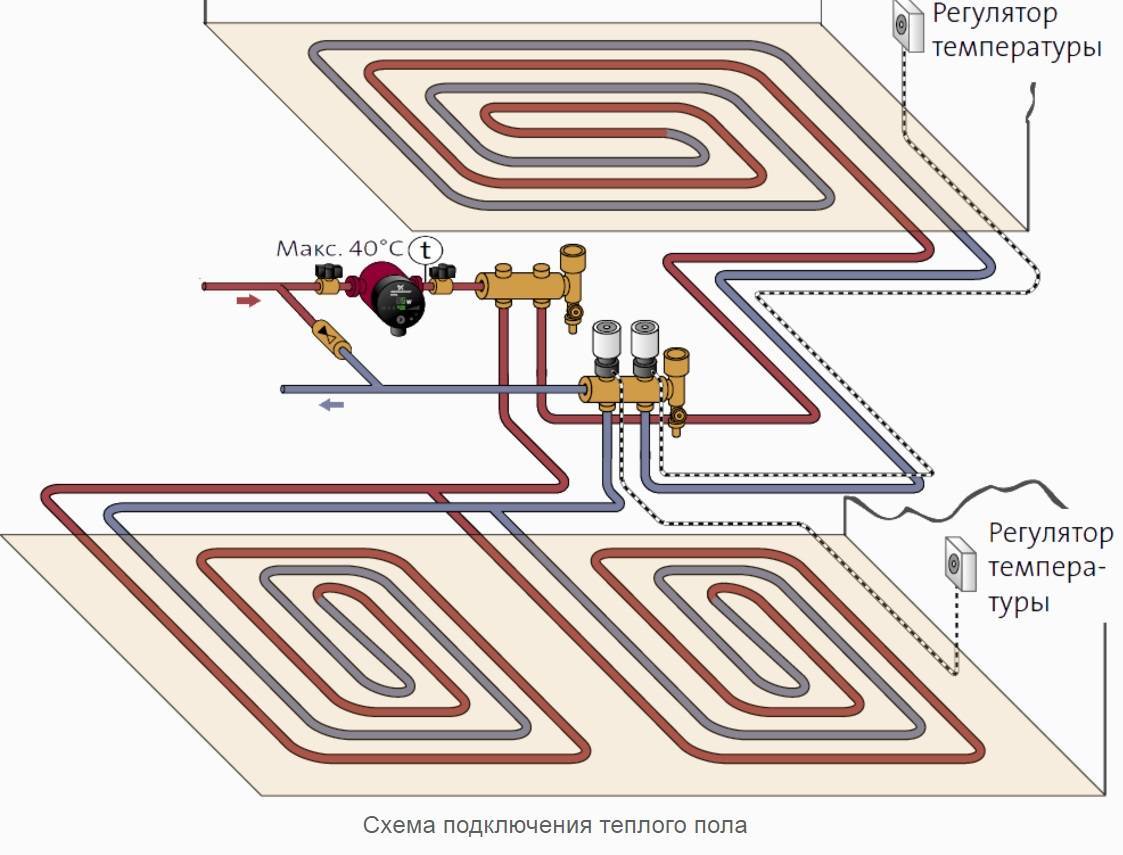

Принцип действия регулируемого узла — коллектора.

Длинна петель труб водяного пола не должна превышать 100 м каждая. Если этим правилом пренебречь, то теплый пол не будет работать на полную силу из-за значительных гидравлических потерь. На 1 кв.м поверхности пола помещения уходит примерно 7 погонных метров греющих труб в зависимости от расстояния между ними.

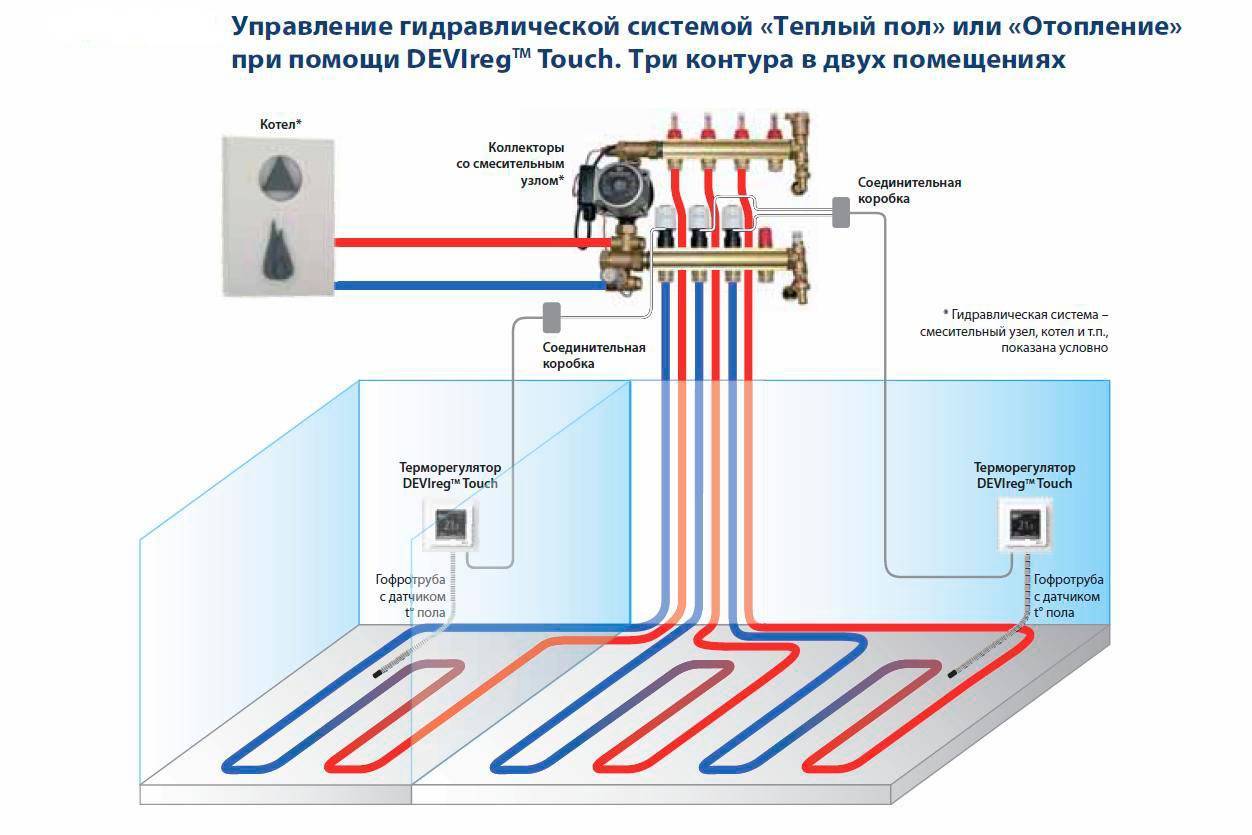

И подающая, и обратная стороны труб подключаются к коммутирующему (коллекторному) шкафу. Шкаф можно установить в предварительно вырубленную в стене нишу или сделать накладным (открытым).

Коллекторный шкаф предназначен не только для размещения труб, при помощи которых отопительная система подключается к основному контуру отопления. В него также помещаются вентили, которые позволяют отключить теплоноситель и регулировать температурный режим в комнате.

Дороговизна такой отопительной системы оправдывается удобным процессом эксплуатации. Для того чтобы исключить допустимые утечки теплоносителя, перед тем, как установить цементную или бетонную стяжку, необходимо произвести тщательную гидравлическую проверку всей системы.

Кроме ручных кранов могут быть использованы специальные электрические вентили. Они будут реагировать на сигналы, которые посылаются от термодатчика. Термодатчик проектируется точно так же, как в электрических теплых полах.

Прежде чем подключать обогреваемую напольную систему к централизованному отоплению, необходимо получить разрешение от ЖКХ и теплоснабжающих организаций.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя

На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Установка термодатчика и терморегулятора, монтаж силового кабеля

Следующий шаг – монтаж гофрированной трубки и установка термодатчика. Гофрированная трубка укладывается между двумя параллельными рядами нагревательного кабеля с равномерным отступом. Длина гофрированной трубки до стены с терморегулятором должна составлять 50-60 см. Отверстие гофрированной трубки на полу обязательно закрывается либо специальной крышкой, либо заматывается изоляционной лентой. Только потом устанавливается термодатчик. В инструкции к комплекту “Теплый пол электрический” указано, что термодатчик желательно устанавливать после высыхания стяжки.

В инструкции к системе “Теплый пол” содержалась настоятельная рекомендация об установке автоматического выключателя (16 А) перед терморегулятором (для возможности полного обесточивания системы с окончанием отопительного сезона, а также в целях электробезопасности на случай сбоя электроники регулятора). Вот почему дополнительно были приобретены автоматический выключатель (16 А) и пластиковая коробка с крышкой к нему.

Если у вас розетки без заземления не забудьте его вывести. В качестве заземлителя можно использовать арматуру в стенах. Для выбора подходящего заземлителя нам потребуется цифровой мультиметр, проверить отсутствие заземления на электроприборах можно с помощью индикаторной отвертки. В нашем примере розетки были с заземлением, но после пожара в подъезде общий заземлитель выгорел, поэтому возникла необходимость в новом, была использована арматура. Для монтажа электрических проводов необходимы также круглогубцы, изоляционная лента, канцелярский нож, клеммы и кабельные наконечники.

Для установки терморегулятора потребуется вырезка круговой выемки диаметра 65 мм в стене. Если Ваши стены гипсовые, то Вам потребуется корончатое сверло по гипсокартону, подрозетник под ГПЛ и дрель (перфоратор).

Прокладка канавок для силового кабеля и термодатчика с помощью болгарки.

Для прокладки силового кабеля и гофрированной трубки в стене делаются горизонтальная и вертикальная выемки с помощью болгарки и отрезного круга.

Укладка заземления, силового кабеля, гофротрубки для термодатчика.

Укладка кабеля, предварительное подключение терморегулятора, установка термодатчика.

Монтаж (со стяжкой)

1. 1. Подготовить основание: очистить, вывести до гладкого состояния цементным раствором или выравнивающей смесью.
   2. Установить на небольшой высоте коллекторный шкаф или сделать нишу для коллектора.
   3. Установить коллектор. Подсоединить контрольные приборы, краны, обратную и подающую трубы от котла.
   4. Настелить на основу гидроизолирующий материал. Материал заводят на стены. Соседние полосы кладут внахлест и фиксируют монтажным скотчем.
   5. Установить по периметру комнаты демпферную ленту. Край ленты должен располагаться на два сантиметра выше уровня стяжки. Демпфер предназначен для компенсации температурных расширений бетона при нагреве.
   6. Уложить маты из ППС или плитный утеплитель. Если укладка теплого водяного пола под плитку производится по межэтажному перекрытию и внизу отапливаемое помещение, допустимая толщина слоя – 4 см. Для укладки на грунт или над цокольным этажом слой должен быть толще.
   7. Теплоотражающий слой: фольгированная пленка или пластины. Пленку раскатывают по всей площади утеплителя и крепят металлизированным скотчем. Пластины укладывают в каналы матов ППС под трубы.
   8. Если монтаж производится на маты, трубу закладывают в готовые каналы в панелях ППС поверх теплоотражающих пластин. Нужно крепить или нет – указано в инструкции к матам.
   9. Если в качестве подложки для труб выступают утеплитель и фольга, поверх фольгированного слоя кладут арматурную сетку. Трубу разматывают поверх сетки с шагом от 15 до 30 сантиметров и фиксируют к прутьям ячейки хомутами из пластика.
   10. Концы труб подсоединяют к подающей и обратной гребенке коллектора.

Хотите знать как устроен водяной теплый пол в деревянном доме?

1. Выполнить опрессовку: запустить в контур воду, проверить пол на трубы на герметичность, а всю систему – на работоспособность. Тестировать в течение суток: вода должна подаваться в контур под рабочим давлением. Если давление за время теста не поменялось, система пригодна к эксплуатации.
2. Залить стяжку толщиной 3-7 см. Марка бетона для рабочей смеси – не ниже М-300.
3. Дождаться полного схватывания стяжки (около месяца).
4. Уложить финишное покрытие. Для красивой и ровной укладки используйте плиточные крестики.

Водяной теплый пол под плитку готов.

Видео о том, как сделать стяжку для водяного теплого пола под плитку.

Как вам статья?

Мне нравитсяНе нравится

Расчет и распределение труб

Для всех помещений расчет длине трубы и шага ее установки нужно сделать по отдельности. Расчеты водяного пола с подогревом можно сделать при помощи специальных программ или воспользовавшись услугами проектных организаций

Собственноручно сосчитать требуемую мощность для любого контура слишком трудно, при этом принимается во внимание масса показателей и невидимых моментов. Если же позволить огрех в расчетах, это сведет на нет всю работу системы или привести к малоприятным последствиям, посреди которых: неудовлетворительная движение воды по замкнутому контуру, проявление «тепловой зебры», когда по полу сменяются тёплые и холодные участки, неодинаковый нагрев пола и появление мест теплопотери

С целью проведения расчетов нужны следующие параметры:

1. Габариты помещения;
2. Материал стен, перекрытий и тепловой изоляции;
3. Вид тепловой изоляции под тёплый пол;
4. Вид покрытия для пола;
5. Трубный диаметр в системе пола с подогревом и материал;
6. Котельная мощность (температура воды).

Согласно этой информации можно определить нужную длину применяемой трубы для жилого помещения и шаг ее установки для достижения необходимой мощности отдачи тепла.

При распределении труб необходимо подобрать хороший маршрут укладки

Важно учесть, что вода, проходя по трубам, поэтапно стынет. Кстати, это не недостаток, в быстрее плюс водяных полов с подогревом, ведь и потери тепла в комнате происходят не одинаково

При распределении труб водяного пола с подогревом в каждом контуре необходимо придерживаться ряда правил:

Укладывание труб неплохо бы начинать от внешних, более холодных стен помещения;

• Для постепенного уменьшения нагрева пола от наружной стены к внутренним применяется метод укладки «змейкой»;
• Для одинакового обогревания пола в помещениях со всеми стенами внутри (в ванной, гардеробе и т.п.) применяется кладка по спирали от края комнаты по центру. Труба доводится по спирали до центра с двойным шагом между виточками, после этого разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Очень часто труба ложится с шажком от 10 до 30 см. Во многих случаях достаточно 30 см, а в местах с очень высокими потерями тепла можно уменьшать до 15 см.

Кроме длины и формы распределения труб следует высчитать их гидравлическое сопротивление. Оно увеличивается с повышение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, неплохо бы привести сопротивление к одинаковому значению. Для разрешения ситуаций такого рода нужно делить большие контуры с длиной трубы свыше сотни метров на несколько меньших.

Для любого контура приобретается единый сгон соответственной длины. Непозволительно применять стыки и муфты на трубах, которые ложатся в стяжку. Так что расчет длины и заказ должен выполняться после тщательно проведенных расчетов с обдумыванием всего маршрута укладки.

Для теплоизоляции лоджии, веранды, мансарды ложится отдельный контур, не соединенный с прилегающими комнатами. Иначе основная часть тепла уходить будет на ее теплоснабжение, а комната остается холодной. Утепление под тёплый пол делается также как и с полом, размещенным на грунте. В остальном различий в плане монтажного процесса пола с подогревом на лоджии нет.

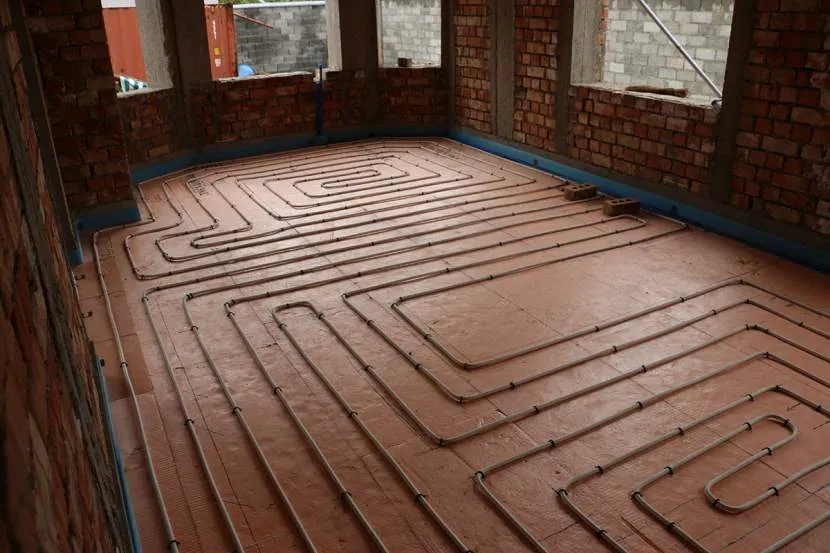

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – .

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке.

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

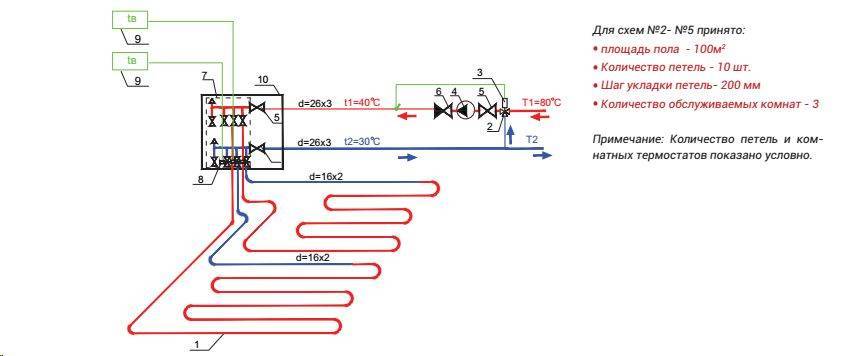

Схема монтажа теплого пола от трехходового клапана

Схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

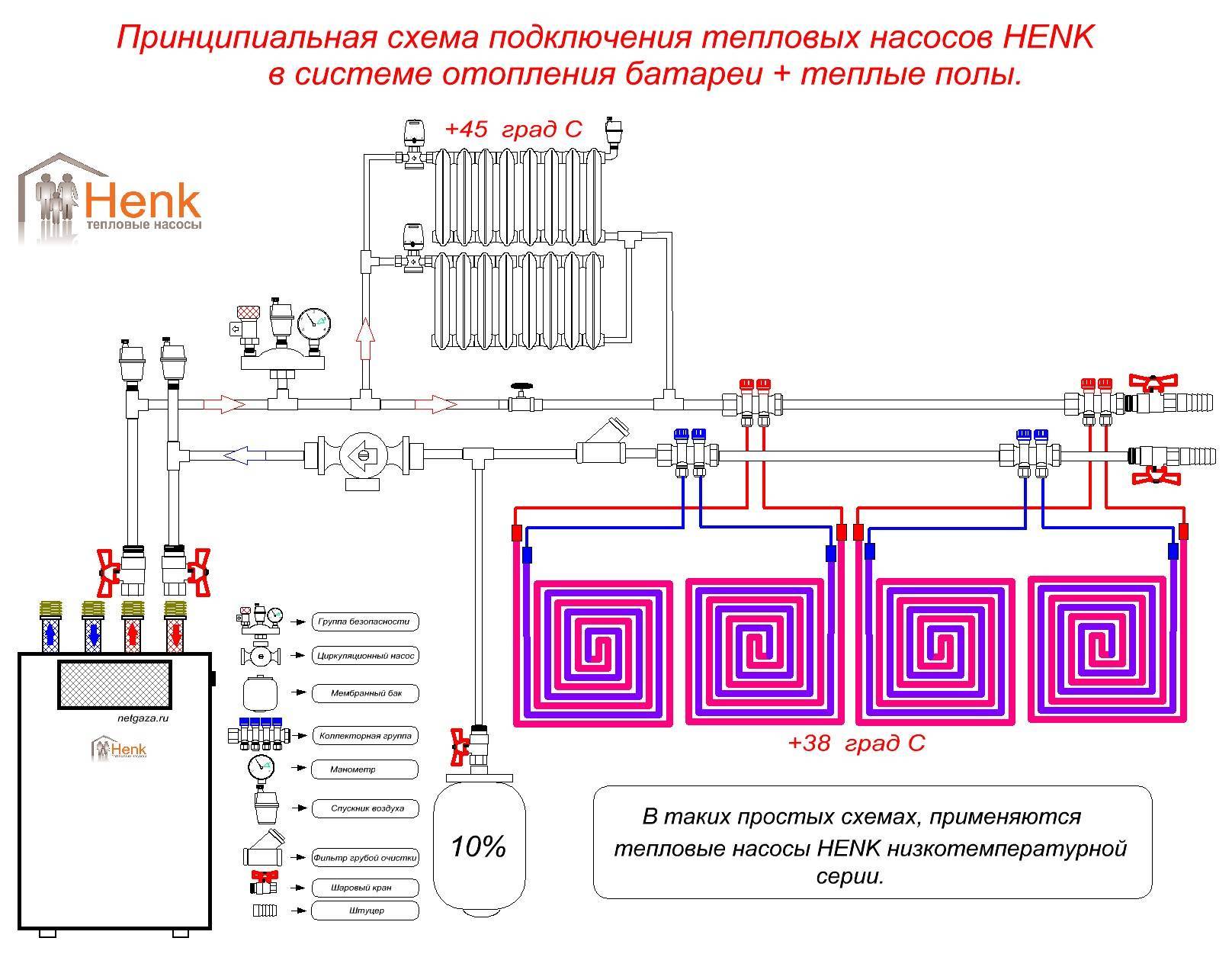

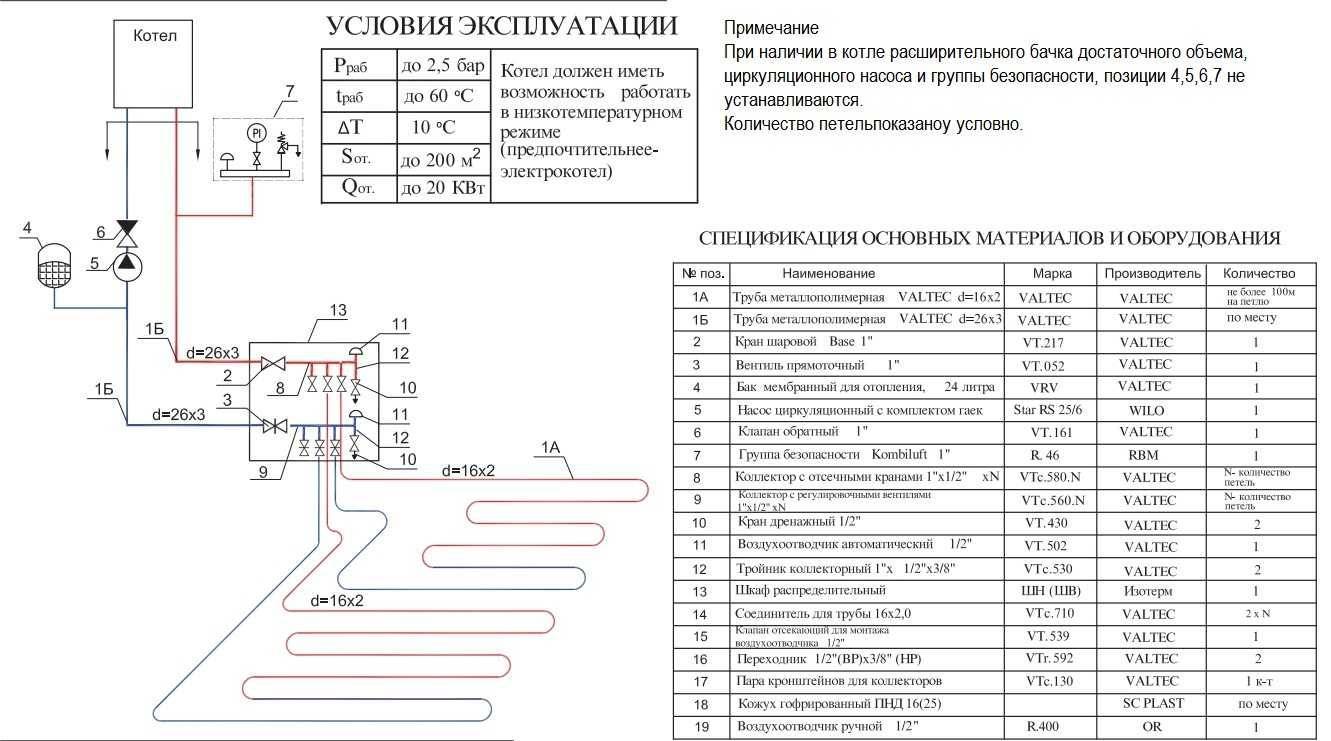

Пример реализации:

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
