Врезка замка в межкомнатную дверь: механизмы и виды, порядок установки, инструменты и нюансы

Как установить ручку на межкомнатную дверь: пошаговая инструкция по монтажу

Приделать ручку к двери получится даже у тех, кто раньше не занимался подобной установкой. Главное, качественно выполнять нижеописанные этапы работ, строго соблюдать их последовательность.

Разметка полотна

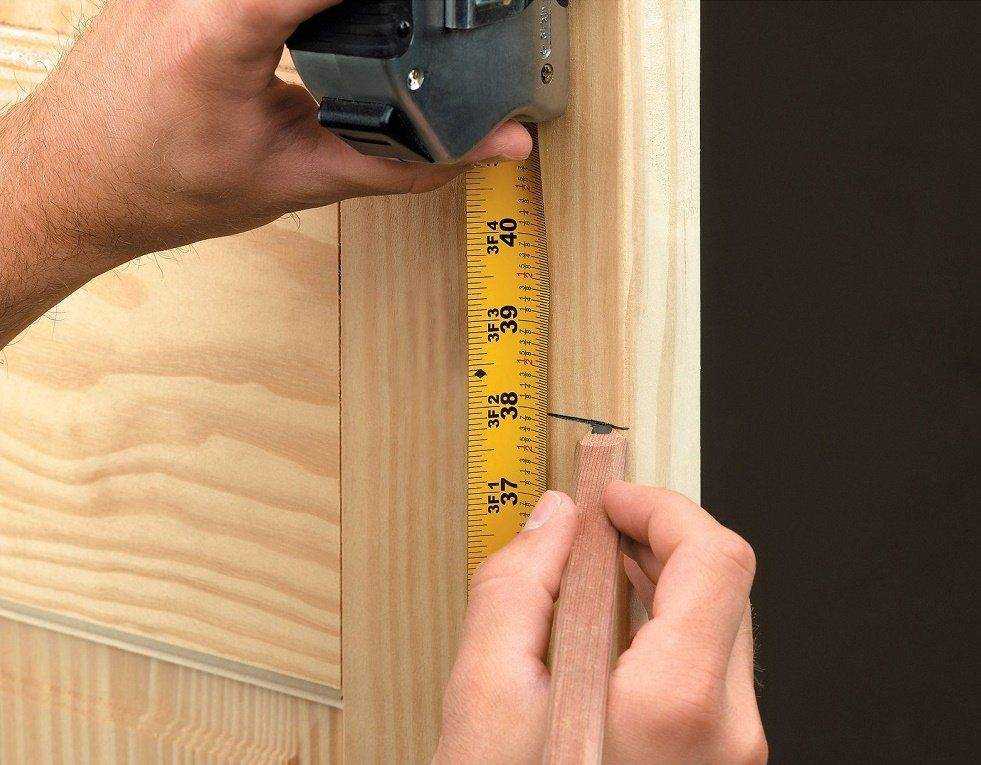

Прежде чем начинать врезку дверной ручки и защелки, необходимо произвести точную разметку рабочей поверхности. Делать это рекомендуется в таком порядке:

1. Определить направление открытия дверного полотна (от/на себя).
2. Карандашом обозначить высоту установки фурнитуры.
3. Воспользовавшись уголком, на поверхности двери провести линию (горизонтальную), продолжить ее на торце, иной стороне.
4. Поверх торцевой области полотна (посередине начерченной прямой) поставить метку, чтобы там потом создать углубление под язычок.
5. На расстоянии примерно 6 мм от края створки пометить точки (с 2-х сторон полотна). Они помогут просверлить отверстия для крепления дверной ручки.

Внимание! Самостоятельно определять местоположение рукоятки (относительно крайней части двери) допустимо исключительно на глухом полотне. Иначе врезать ее придется с учетом расположения декоративных элементов

Высверливание отверстий под рукоятку и замок

Сначала рекомендуется проводить врезку ручки в межкомнатную дверь, затем – защелки. Тогда при формировании отверстия для последней мастер будет понимать, где ему следует приостановиться. Еще один плюс вышеуказанный последовательности – стружка от сверления падает на пол, ее не придется выдувать из углубления пылесосом.

Отверстие под ручку рекомендуется формировать так:

1. Используя коронку по древесине (диаметром около 5 см), начать сверлить в заранее отмеченном карандашом месте.
2. Продвинувшись на 4 мм, желательно остановиться, удалить опилки и возобновить работу.

Из-за недостаточной глубины коронки с первого захода нельзя проделать сквозное отверстие, потому сверлить дверь придется с 2-х сторон.

Для формирования отверстия под защелку требуется:

1. Поместить сверло в дрель.
2. Проделать перпендикулярную выемку.

Образовавшееся в двери отверстие непременно должно получиться ровненьким. Самостоятельно врезать защелку и ручку в межкомнатную дверь нужно предельно аккуратно, обязательно соблюдая при этом все рекомендации.

Отверстие под замочное устройство высверливается лишь после обозначения его контуров. Потом уже по периметру делаются другие небольшие отверстия.

Установка замка

Ставить замочный механизм в подготовленное полотно нужно в следующем порядке:

1. Вставить замок в готовое отверстие.
2. На торце двери расположить планку, обозначить ее границы.
3. Пользуясь стамеской, выдолбить требуемое по глубине отверстие, соответствующее толщине накладки.
4. Поставить внутрь механизм, прикрутить планку с помощью шурупов.
5. Прикрепить ручку.

Метод крепления рукоятки обязательно указывается в прилагаемой изготовителем инструкции.

Врезка ручки

Установка ручек с наружными шурупами разборки не требует

Монтируя одну из частей, важно точно попасть направляющими в отверстие защелки. Потом устанавливается вторая составляющая конструкции. Стяжка выполняется равномерно, чтобы функционирование ручки двери впоследствии было надлежащим

Стяжка выполняется равномерно, чтобы функционирование ручки двери впоследствии было надлежащим.

Рукоятки, внутри которых спрятаны шурупы, требуется разбирать. Ручка легко снимается впоследствии надавливания на стопор специальным ключом. Устанавливается она методом соединения разобранной части болтиками.

Разметка лутки

После завершения установки ручки в дверь требуется сформировать отверстие под язычок

Причем чрезвычайно важно точно обозначить замеры на раме

Порядок действий:

1. Прикрыть дверь.
2. На лутке обозначить границы места под язычок.
3. Пользуясь угольником, определить середину дверного замка, отметить ее «крестиком».

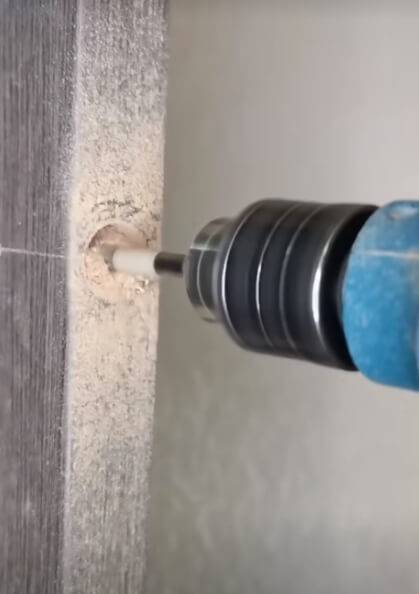

4. Применяя дрель, в отмеченной точке проделать отверстие.

Совет! Чтобы очистить углубление от излишней древесины, рекомендуется воспользоваться стамеской.

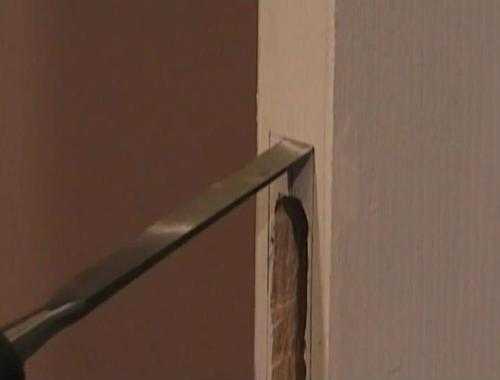

Вырезание паза в лутке

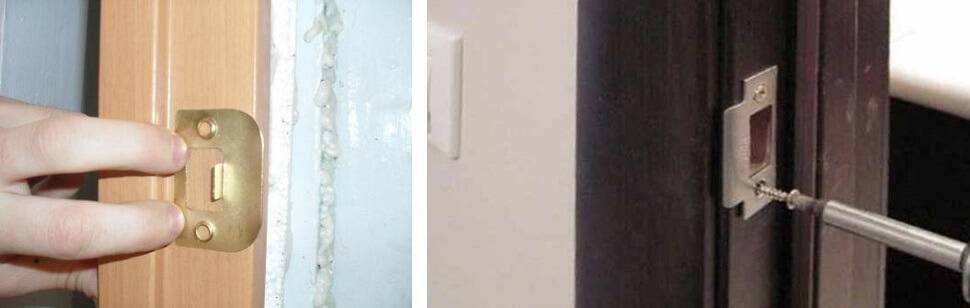

Прежде чем прикрутить накладку, необходимо несколько раз закрыть дверь. Отсутствие проблем будет свидетельствовать о надлежащем формировании паза под язычок.

Если при подергивании закрытая межкомнатная дверь немного шатается, значит имеется люфт. Но пугаться этого не стоит. Как только к пазу будет прибавлена ответная планка, эта проблема скорее всего исчезнет. Ответку следует крепить вровень с луткой.

Важно! Бывают случаи, когда установка накладки не помогает избавиться от шатания двери. Тогда берется планка, и отверткой на ней отодвигается язычок

Как врезать замок в дверь самостоятельно?

Для начала нужно подготовить необходимые инструменты. Для вырезания посадочного места в дверном полотне можно использовать ручной электрофрезер или дрель со съемными перьевыми сверлами.

На поверхности дверного полотна наносится разметка, определяющая положение замка на высоте 0,8-1,0 м от низа двери. Сначала карандашом отмечается центр торца и границы сверления, которые должны немного заходить за границы замка.

Перьевое сверло для вырезания посадочного места выбирается с диаметром Ø16 мм. Сверло устанавливается в отмеченный центр и просверливает отверстие глубиной около 1 см. Просверливать сразу сквозное отверстие не рекомендуется, лучше делать это постепенно. Далее сверло перемещается вверх на величину, равную радиусу отверстия, и просверливает новое отверстие. Эти действия повторяются до верхней отметки посадочного места, а потом они же повторяются от центра вниз. По мере высверливания глубина отверстий постепенно увеличивается до получения нужной глубины. Для получения более ровной поверхности можно обработать отверстие стамеской, после чего в него устанавливается запорный механизм.

С помощью той же стамески можно подготовить и место для декоративной планки замка. Для этого карандашом обводится контур планки, и по полученному контуру снимается слой древесины дверного полотна толщиной, равной толщине планки. Планка должна монтироваться точно по поверхности полотна, не выступая за его пределы, но и не утопая в нем.

Далее устанавливаются ручка и секрет замка. В некоторых случаях эти два элемента объединены в один. Для этого в намеченных ранее местах просверливаются сквозные отверстия с помощью перьевого сверла Ø25 мм. Одно отверстие делается для ручки, второе – для секрета.

Следующий этап – непосредственная установка замка. Главное при этом четко придерживаться алгоритма установки. Сначала замок помещается в полученное ранее отверстие и фиксируется в нем с помощью двух шурупов. Далее через нижнее отверстие вставляется секрет. Обязательно нужно проверить работу замка, используя ключ. Если замок работает исправно, можно окончательно зафиксировать его длинным болтом, установленным с торца и повторно проверить его работу. При установке в замок может забиться пыль или мелкие деревянные щепки, что приводит к его заеданию. В этом случае нужно прочистить замок.

Далее устанавливаются ручки дверей. Квадратный стержень, который должен продаваться вместе с ручками, вставляется в верхнее отверстие. На него монтируются ручки с каждой стороны и плотно прижимаются к двери с помощью саморезов

При монтаже нужно обратить внимание на положение ручек, поскольку каждая из них должна крепится к определенной стороне двери. В нижней части ручек есть отверстия под винтики, которые должны закручиваться шестигранным ключом. На ручки и секрет монтируются декоративные кольца, которые крепятся с помощью резьбы

На ручки и секрет монтируются декоративные кольца, которые крепятся с помощью резьбы.

Монтаж ответной части замка требует особого внимания, поскольку от ее положения зависит исправная работа всего механизма. Обычно она представляет собой планку с отверстием для вхождения защелки или штырей. Для определения места ее расположения дверь с установленным замком закрывают, а положение замка переносится на лутку, путем нанесения карандашом отметок. По отметкам выставляется планка, и обводятся по контуру отверстия в ней. Ответные отверстия в лутке просверливаются перьевым сверлом, диаметр которого не должен превышать ширину планки. После фиксации планки обязательно проверяется исправность замка.

При правильном выполнении всех указаний замок должен открываться легко, без заеданий. Дверь в закрытом состоянии не должна шататься, в противном случае ответную часть замка нужно переставить ближе к дверному полотну.

Принцип работы

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери. Учтите расстояние, необходимое для длины язычка и габаритов запорного механизма

Немаловажно рассчитать высоту установки, как правило, ручки располагаются на уровне пояса взрослого человека. Если речь идет о детской комнате, то руководствуйтесь данными ребенка

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери

Далее готовим отверстия под монтаж. От края двери отмеряем примерно 60 мм – это стандартная длина язычка. Она может отличаться, поэтому нелишним будет этот вопрос уточнить. Для того чтобы определить габариты механизма, его освобождают от накладок и прикладывают к двери, очерчивая границы.

В случае если помимо ручки будет присутствовать другой элемент, для него также проводится разметка

На торцевой части двери отмечают место для входа язычка, важно расположить его точно в средней части полотна и сделать все метки максимально аккуратно. Полотно просверливают сверлом с коронкой до половины требуемой толщины, а потом продолжают работу, с другой стороны

У вас должно получиться абсолютно ровное отверстие, расположенное строго перпендикулярно поверхности полотна. Дрель держите ровно, нельзя ни на миллиметр отклоняться, иначе вы рискуете получить перекос, а значит неправильную работу ручки. Столь же аккуратным надо быть и при изготовлении места для язычка. Лучше всего это делать долотом. Перед тем, как установить ручку на межкомнатную дверь, нужно наметить места для болтов. Засверлите каждый наполовину, затем проверьте результат, если ровно – просверливайте до конца.

Следующий этап – создание паза для язычка. Отметить его расположение в коробке можно двумя способами:

на собачку нанести любое красящее вещество, например, мел или каплю краски. Закрыть дверь и немного повращать ручку, оставленный след и будет меткой;закрыть дверь и вставить между ней и коробкой линейку, по которой проставить отметки-уровни.

После того, как работа завершена, убедитесь, что ручка прикреплена и функционирует правильно. Если вы допустили ошибку и вам придется устанавливать новую ручку на место старой, то учтите следующее:

• новый элемент должен совпадать по размерам с уже существующими отверстиями;
• то же касается и декоративных накладок, в противном случае будет виден зазор, который испортит весь внешний вид двери;
• уменьшить отверстие можно при помощи шпаклевки, но такую «заплатку» придется зачищать и, скорее всего, подгонять под цвет полотна; в случае если, наоборот, новый механизм больше, то увеличить место под него можно с помощью долота.

Как врезать замок в деревянную дверь?

Замок – это наиболее популярная и довольно надежная конструкция, охраняющая наше жилье от «непрошенных гостей». Правильно сделанный выбор замка поможет вам сохранить материальные ценности и, возможно, жизнь.

В современных жилищах используются преимущественно два типа дверей: металлические и деревянные.

Замок, установленный в нашей двери, придает нам ощущение спокойствия и защищенности. Но чтобы это было действительно так, необходимо отнестись со всей серьезностью не только к выбору непосредственно двери, но и надежного врезного замка к ней.

Если установить запирающее устройство в дверь, изготовленную из металла, под силу только профессионалу, то врезать замок в деревянную дверь вполне можно собственными силами.

Для того чтобы правильно и успешно справиться с этой задачей, вам следует приготовить следующие инструменты:     дрель,     сверла,     стамеска,     молоток,     отвертка,     карандаш,     круглый напильник,     мел.

После того, как вы выбрали для своей двери замок, обязательно прочтите все то, что написано в инструкции к нему. По своей конструкции замок может быть накладным, врезным, с ручкой или без нее.

Сегодня речь пойдет только о врезном замке. Выбирая врезной замок, не забывайте о том, что замок может быть для «левых» и «правых» дверей, но бывают и универсальные. Обычно замок врезают на высоте около 1 м.

  Вначале возьмите замок, приложите его к торцу двери и обведите карандашом. Этим самым вы отметите место, где будете делать в дереве углубление. Итак, вы получили нарисованный на торце двери прямоугольник, который необходимо вырезать в двери. Он должен находиться строго посередине торца двери.

Теперь нужно взять дрель, вставить в нее сверло, размером, совпадающим с толщиной замка. Сверло может быть как витым, так и перовым. Замеряем ширину замка, узнавая тем самым глубину, на которую вам нужно просверлить отверстие. Отметьте это расстояние на сверле проволокой, закрепив ее на сверле. Начинаем аккуратно высверливать отверстия, делая их как можно плотнее друг к другу. При сверлении наблюдайте за тем, чтобы сверло было строго перпендикулярно к двери.

Итак, вы получили отверстие с очень не ровными краями. Следующим этапом работы будет выравнивание стенок отверстия. Для этого стамеской нужно аккуратно срубить лишнюю древесину. Вы должны получить отверстие с ровными краями.

Теперь можно примерить правильно ли входит замок в подготовленное отверстие. Если все нормально, то сейчас самое время отметить, как располагается передняя планка замка. Для этого, вставив замок в подготовленное отверстие, очертите планку карандашом.

Стамеской вырубите дерево на толщину планки. Еще раз убедитесь, что все нормально. После этого необходимо разметить место расположения личинки замка, для чего замок нужно приложить к полотну двери напротив вырубленного отверстия и отметить карандашом место будущего отверстия.

Подберите подходящее сверло и просверлите отверстие для личинки замка.

Все, основные подготовительные работы закончены. Вставьте замок в подготовленное для него отверстие. Двумя шурупами закрепите замок к полотну двери. Вставьте личинку замка в положенное ей место, закрепите ее болтом, который имеется в комплекте.

Теперь вставьте замочную скважину ключ и попробуйте, как замок работает. Ключ в замке должен проворачиваться свободно и легко. Если все в работе замка вас устраивает, осталась самая малость – вырубить отверстие в дверной коробке для языка замка.

Для этого лучше всего торец языка замка намазать мелом. После чего, закрыв дверь, несколько раз вращайте ключ в замке, как бы закрывая и открывая замок. На коробке должен остаться след от языка замка. Нужно вырубить древесину по этому следу на глубину длины языка замка.

После этого закрепите накладку так, чтобы она также была вровень с коробкой.

изготовление дверей двери межкомнатные цены дверь межкомнатная цена сайт дверей Обработан

Установка фурнитуры

В принципе осуществить установку данной фурнитуры может практически каждый человек, обладающий минимальным запасом опыта выполнения строительных операций. Нижеописанная технология помогает полностью понять, как врезать замок в дверь с соблюдением всех требований.

Итак, после того, как межкомнатная дверь полностью собрана и установлена в проеме, можно приступать к врезке замка. Выполняется это в такой последовательности.

Во-первых, на межкомнатной двери определяется наиболее подходящее место для установки ручки (обычно данный размер составляет 1 метр от уровня пола). Затем, в необходимом месте замок прикладывается соответствующей стороной к торцу двери и выполняется разметка под установку корпуса (с помощью карандаша).

Далее требуется выбрать паз в корпусе двери, с той целью, чтобы замок мог беспрепятственно расположиться в дверном полотне. Обычно паз выбирается с помощью дрели и долота. Так, большая часть пространства высверливается сверлом с диаметром меньшим ширины паза, а затем чистовая обработка пространства выполняется долотом. При этом глубина паза делается на 3 мм больше корпуса замка, а ширина отверстия выполняется с запасом в 1 мм. Это необходимо для того, чтобы замок монтировался в свободном состоянии, и не происходило его затираний во время работы.

Врезка замка в дверь Вторым этапом считается подготовка паза для монтажной планки, располагаемой с торцевой части двери. Для этого, замок устанавливается в заранее выбранное пространство и планка соприкасается с торцом двери, после чего плоскость, в которую укладывается планка должна быть удалена при помощи долота. Обязательным условием является такая установка замка, при которой плоскость планки монтируется вровень с торцом двери. При выполнении монтажных операций по установке замка в межкомнатную дверь необходимо быть особо щепетильным, дабы не повредить дорогостоящие дверные конструкции.

Когда замок целиком может быть установлен, в подготовленные пазы, требуется выполнить сверление для размещения личинки запирающего устройства. Для этих целей корпус замка прикладывается к двери, в устанавливаемом месте и размечается место отверстия. При этом необходимо учитывать толщину торцевой планки (ведь она монтируется заподлицо). И с помощью дрели высверливается отверстие необходимого диаметра. Таким же образом изготавливаются отверстия, необходимые для монтажа ручек и переключателя защелки (если они установлены на замке).

После этого размечаются и просверливаются отверстия для установки торцевой и боковых накладок (диаметр отверстий должен быть на 1 мм меньшим диаметра самих шурупов, а глубина отверстий должна быть меньше шурупов на 3 мм) . Используя крепежные изделия (обычно идут в комплекте с замком) монтируется корпус замка, устанавливаются ручки, прикручиваются декоративные накладки и фиксируется торцевая планка.

Врезка замка в межкомнатную дверь

Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.

Следующий этап – это подготовка отверстия в дверном полотне:

• рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
• этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
• теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
• внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
• высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
• во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
• вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
• теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
• пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
• прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
• как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

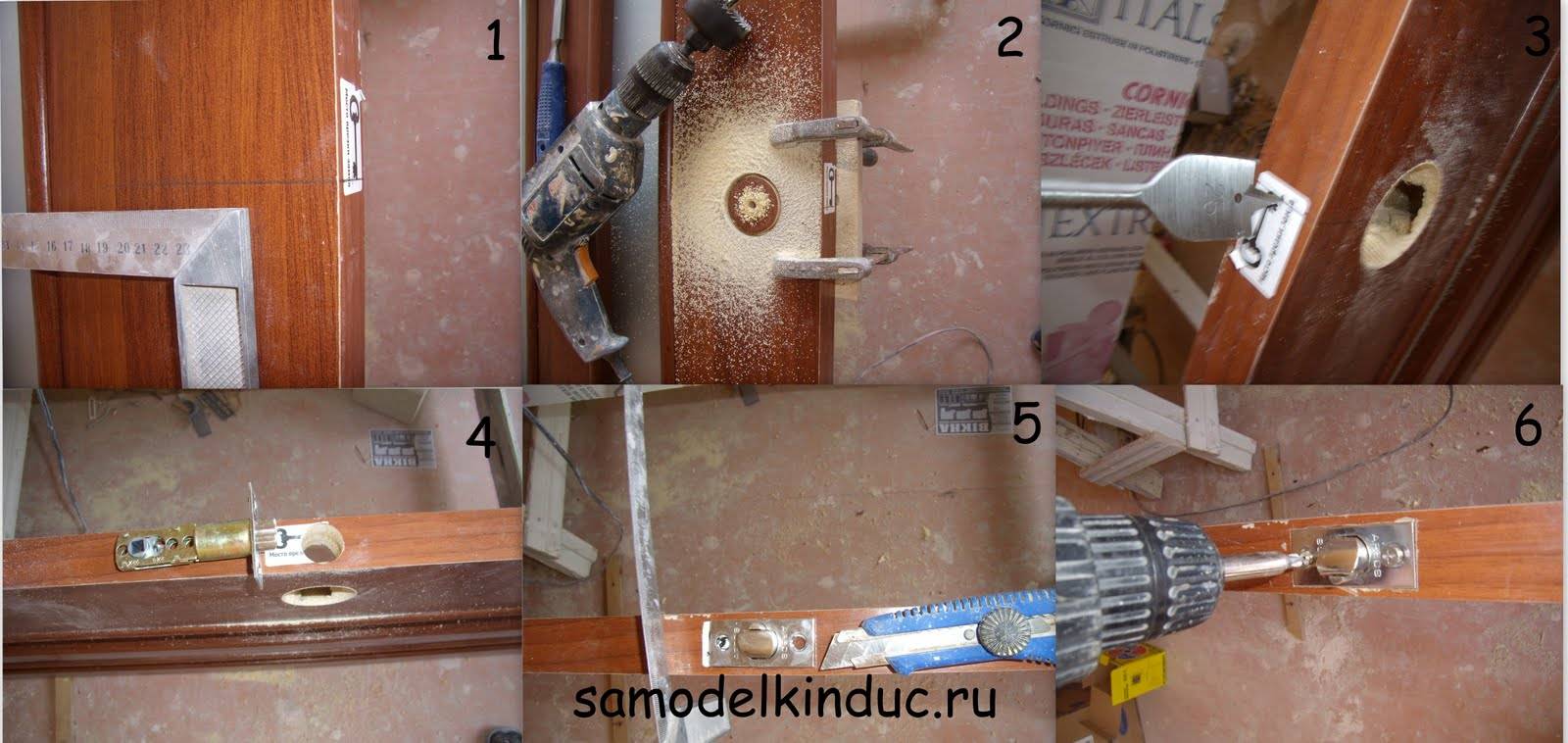

Схема врезки замка поможет вам справиться с задачей быстрее:

Выбор замка

Самый распространённый вариант замка в деревянную межкомнатную дверь — цилиндровый механизм с двумя круглыми или Г-образными ручками и защёлкой. Они выполняются в нескольких вариантах, например, с запирающим устройством или без него. В первом случае имеется возможность закрыть дверь с одной стороны, блокируя тем самым открытие её ручкой с другой стороны. То есть можно запереться в спальне и отдыхать, не опасаясь, что кто-нибудь войдёт в комнату и застанет вас в раздетом виде. Замок без запирающего устройства ставится только лишь для того, чтобы дверь можно было плотно прикрыть на защёлку, защищаясь от сквозняков, запахов из кухни или шума из других комнат.

Запирающим устройством необязательно должен быть механизм с ключом. Есть и замки, имеющие обычные блокираторы различных форм, вделанные в основную ручку, например, рычаги или кнопки. Ассортимент замков в магазинах строительных материалов довольно широк, поэтому проблем с выбором не должно возникнуть.

Если разобраться, то разные варианты устройств ставят на двери комнат с определённой функцией:

• для кабинетов подходят замки с личинкой для ключей с обеих сторон;
• для спален, туалетов, ванн и душевых — устройства с блокираторами изнутри;
• для детских комнат идеальным вариантом являются новомодные и дорогие магнитные замки;
• для кухонь, зала и подсобных помещений можно ограничиться обыкновенными замками с ручками и защёлкой.

Но в любом случае все устройства должны быть врезными. При выборе обязательно нужно удостовериться, что межкомнатные полотна в вашем жилище имеют соответствующую толщину для выбираемой фурнитуры. Стандартные двери обычно имеют неодинаковую толщину полотна: одни — не менее 35 мм, другие — 45 мм. Вот к ним и нужна соответствующая фурнитура во избежание того, что замок окажется по толщине равным двери.

Что касается магнитного замка, упомянутого выше, то такое устройство имеет внутри подвижный положительно заряженный сердечник (ригель), который начинает действовать только при закрытии двери. В этом положении он оказывается напротив отрицательно заряженной магнитной планки, установленной на дверной лутке. Ригель притягивается планкой и надёжно фиксирует дверь в закрытом положении. Для открытия двери нужно повернуть ручку, которая разъединяет (разблокирует) магниты. После открытия двери на ригель уже не действует сила взаимодействия разнополюсных магнитов, поэтому он возвращается на место. Совершенно бесшумное устройство набирает популярность, которую пока сдерживает лишь довольно высокая цена на конструкции этого типа.

Для раздвижных межкомнатных дверей тоже имеются специальные запорные устройства. Они врезаются в полотно, имеют такие же поворотные ручки и планку на коробе. Главное отличие подобных устройств заключается в их защёлке, имеющей форму крючка, из-за которого этот запор получил название «гарпунный».
