Виды планировки
Что такое угловая кухня? Это кухня, в которой вся мебель располагается вдоль двух стен. Фасады гарнитура располагаются при этом перпендикулярно. Среди вариантов планировки выделяют:
- Г-образная кухня: мебель расположена вдоль двух стен. Такая модификация идеально подходит для маленьких по размеру помещений.
- Г-образная с полуостровом. Одна сторона угла располагается вдоль стены, более короткая — поперек, но не примыкает к стене, а имеет свободный доступ с двух сторон.
В роли полуострова чаще всего проектируют рабочий стол или барную стойку. Такую планировку рекомендуется выбирать обладателям просторной квадратной кухни.
Во-первых, вы получаете эргономичную рабочую зону с удобным треугольным расположением основных предметов, во-вторых, полуостров помогает зонировать помещение, выделяя столовую зону.
- Г-образная плюс остров. В этом случае дополнительно оборудуется кухонный остров, который нередко заменяет рабочую зону. Другой вариант — в качестве острова устанавливается стол и стулья, образующие обеденную зону.
F-образная. Мебель располагается вдоль одной стены. Первый угол образуется в стыке двух стен. Второй угол чаще всего оформляется в виде полуострова.
Такая планировка превосходно подходит для вытянутых помещений, так как позволяет по максимуму задействовать полезную площадь и помогает зонировать кухню, отделяя рабочую зону от столовой.
Преимущества:
- 1 Компактность. Угловое расположение позволяет вписать предметы мебели даже в комнату с нестандартной планировкой. Правда, в этом случае лучше выбрать мебель на заказ.
- 2 Вместительность. Планировка позволяет задействовать углы, которые обычно остаются “мертвой” зоной. Угловые шкафы с поворотными секциями — это дополнительное и весьма вместительное место для хранения.
- 3 Эргономичность. Как расположить кухонную мебель так, чтобы все важные предметы всегда оказывались под рукой? Существует “золотое правило треугольника”: холодильник, раковина и плита должны располагаться как бы на вершинах воображаемого треугольника. Именно такое положение признано наиболее оптимальным и удобным.
- 4 Удобное зонирование. При угловой планировке рабочая и столовая зоны оказываются в противоположных углах. Такое расположение позволяет дизайнерски обыграть интерьер, подчеркивая зонирование.
Возможные недостатки:
- 1 Порой моделирование углового комплекта мебели может сильно осложняться, если помещение нестандартное, а на стенах есть выступы. Это существенно увеличивает стоимость и мебели, и проекта в целом.
- 2 В малогабаритных кухнях в углу часто размещают мойку. Это может оказаться неудобным вариантом для людей крупной комплекции, так как перед мойкой остается мало свободного места.
- 3 Большое значение играет форма помещения. Так, например, для узкой и вытянутой кухни угловая комплектация мебели — неразумный выбор. В этом случае лучше отдать предпочтение линейному расположению шкафов вдоль одной стены.
Советы эксперта
Чтобы шкаф прилегал к стене, сделайте вырезы под плинтус в нижней части боковин шкафа. Оставьте несколько миллиметров зазора для естественной вентиляции внутреннего пространства шкафа.
Если у вас не получается сделать ровную резку листа МДФ электролобзиком, то отправляйтесь в строительный гипермаркет. Там обычно есть отдел по раскрою ДСП и МДФ панелей. По вашему чертежу нарежут детали шкафа и проклеят торцы полимерной лентой.
Для хранения тяжёлой кухонной утвари (сковородки, крышки кастрюль и пр.) лучше собрать ящик с днищем из более прочных материалов, чем ЛДВП. Используйте лист из пластика или алюминия. Не прикручивайте его шурупами. Вырежьте фрезером канавки по периметру бортов ящика и вставьте в них дно.
Необходимые материалы и инструменты
Встроенный шкаф — это весьма удобный предмет мебели. Иногда он создается с нуля, но чаще всего многие хотят просто переделать старый вариант в хрущевке. Шкаф изготавливают из нескольких видов материалов, отличающихся своими характеристиками. От конкретного выбора зависит то, как будут сделаны чертежи, какие потребуются инструменты и схемы сборки мебели. На данный момент применяются следующие виды сырья для изготовления встроенных шкафов:
- Дерево — материал не лучшим образом подходит для создания встроенного в нишу шкафа. Поскольку в этой области зачастую повышенная влажность, элементы из него могут деформироваться, из-за чего пострадает целостность конструкции. Использовать материал на основе дерева допустимо, если берется прямослойный вариант без дефектов, который выдержан и пропитан олифой либо эмульсией из воды и полимерных частиц.
- Вагонка — это более выгодный выбор, чем дерево, но ее лучше не использовать. Дело в том, что рамы для створок шкафа придется делать из влагочувствительных древесных элементов, а со временем они повредятся. Таким образом, вагонку используют, когда общий интерьер не приемлет иных вариантов.
- Гипсокартон — пригоден сугубо в качестве отделочного материала и для изготовления каркаса полок шкафов. Он тяжел и хрупок, поэтому несущие конструкции из него не получатся. Также нельзя устанавливать листы вертикально. Полки дополнительно шпаклюются, а каркас из ГКЛ должен выполняться из С- и U-профилей со штатными крепежами.
- Ламинат, а также МДФ и совсем простой ДВП — все эти материалы будут хороши для шкафа, встроенного в нишу. Они устойчивы к влажности, недорого стоят и из них легко образовать единую конструкцию.
ДеревоВагонкаГипсокартонМДФ
Кроме основного материала для встроенного шкафа нужно подготовить расходники:
- саморезы и дюбели для сборки каркаса и закрепления элементов;
- направляющие планки для дверей и механизма движения;
- двусторонний скотч;
- салфетки, пропитанные спиртовым составом, необходимые для снятия жирового слоя с рабочих поверхностей;
- фризы, устанавливаемые на направляющие;
- монтажные уголки;
- штангодержатели.
Из инструментов потребуются как устройства для скрепления каркаса и дополнительных элементов, так и измерительные приборы, позволяющие рассчитать размеры шкафа и сделать чертеж. Подготовить нужно отвертку, шуруповерт для более прочной закрутки, электролобзик, чтобы формовать элементы, молоток, дрель, уровень и рулетку (предпочтительнее будет технологичный дальномер).
Саморезы и дюбелиНаправляющая планка для дверейДвусторонний скотчСпиртовая салфеткаМонтажные уголкиШтангодержатель
Фурнитура и инструменты
Собрать шкаф не получиться дома без наличия нужных инструментов и фурнитуры. В специализированном магазине необходимо приобрести следующие детали:
- Два комплекта направляющих монорельсовых конструкций, которые устанавливаются сверху и снизу шкафа. По ним будут передвигаться раздвижные двери.
- Набор роликов, способных удержать двери.
- Стопоры.
- Дверные петли.
- Штифты для монтажа.
- Винты, в том числе и короткие, длина которых не должна быть больше 1,6 см.
- Клеммы и клейкая лента (лучше двухсторонняя).
- Кронштейны и колпачки для винтов, которые имеют шестигранную внутреннюю резьбу.
- Щеточный уплотнитель, который применяется, как защита от пыли.
- Дюбеля.
- Кромки.
Понадобятся также полки, двери, ящики и тумбы, которые могут быть пластиковыми, мебельные щиты и корзины.
Чтобы сделать шкаф, понадобится электродрель, которая нужна для того, чтобы делать отверстия в стене и листах ДСП МДФ. К ней понадобятся сверла различного диаметра и функциональных предназначений, поскольку нужно сверлить торцы, полки, двери. Нужны еще и реверсная отвертка с разными насадками, шуруповерт, шило, рулетка, угольник, пылесос, молоток, плоскогубцы, нож канцелярский, скотч, специальный строительный фен, пылесос (для удаления пыли).
Разработка проекта кухни
Полезные советы
Выбирая цвет будущего изделия по каталогу, нежелательно ориентироваться на название вроде «Бук». Каждый производитель может понимать то, как выглядит бук, по-своему. Единого стандарта фактически нет. Поэтому стоит пойти и выбрать нужный материал на месте, осуществляя выбор по рисунку и цвету, а не по названия.
После выкройки отдельных составляющих будущего шкафа в мебельном цехе вам предложат обрезки листов забрать. Если же вы откажетесь, вам сделают небольшую скидку, и оставят их у себя. Многим очень нравится такое положение дел, и они не забирают остатки, радуясь, что и деньги сэкономили, и от ненужного хлама избавились.
На деле часто получается по-другому. Какие-то элементы нередко повреждаются в процессе сборки, из остатков же можно сделать их частичный ремонт или полную замену. Если заказывать в мастерской всего лишь один элемент не из собственного материала, за него придется переплатить до четверти стоимости.
Различные фигурные элементы – это особая статья расходов. Вырезать плинтусы или боковые полки с скругленными углами будет дороже, чем осуществить простые прямоугольные распилы. Об этом нужно помнить, и согласовывать такие важные мелочи заранее. Тогда при оплате не будет возникать недопонимания и недоразумений.
Еще один важный момент: намного рациональнее оплачивать распил всего листа, а не изготовление отдельных деталей. Это только кажется, что нет никакой разницы, на самом деле она имеется.
Поэтому когда будете производить расчеты, точно определить с необходимым количеством листов, и только после этого отдавать их в работу. Для быстрого и точного подсчета созданы специальные программы. Считая вручную, очень легко ошибиться, особенно если требуется множество деталей.
( 1 оценка, среднее 5 из 5 )
Олег Сомов/ автор статьи
Создание чертежа и разработка дизайна
Чтобы чертеж был правильным и в дальнейшем без проблем получилось встроить шкаф в требуемую нишу, нужно изначально замерить место, куда его планируется установить. Не всегда проемы бывают правильной геометрической формы, к примеру, на мансарде. Измерения производятся по методике:
- Сначала измеряют заднюю плоскость (будет служить стенкой) — верх, середину, нижнюю часть.
- Замеряют фронтальная часть.
- Определяют высоту — ее измеряют и с задней части, и с фронтальной.
Можно воспользоваться рулеткой либо более точным электронным дальномером. Они позволят заранее определить особенности ниши, в дальнейшем обеспечивая высокое качество чертежа. Не проведя таких замеров, владелец шкафа столкнется с тем, что не будут учтены погрешности и неровности выемки. Мебель может либо не войти, либо же установится с сильными зазорами. Кроме того, неправильно сделанная полка шкафа попросту провалится, ведь будет по размеру меньше требуемого.
Многое при измерении мебели зависит от стен и плотности штукатурного слоя. Проведя замеры и окончательный расчет, составляют чертеж. Чтобы сделать его, обычно идут к инженерам-конструкторам, которые учтут желаемый материал и параметры ниши.
С профессионально подготовленными схемами можно уверенно приниматься за создание шкафа, учитывая припуски для более точного встраивания. Кроме замеров и чертежа следует определиться с дизайном. Не стоит выбирать сложные формы, в том числе и радиальные. Для этого нужны специальные знания и навыки как на стадии подготовки, так и при сборке элементов. Не имея их, выбирают простейшие схемы, которые без проблем можно проконтролировать при монтаже. Декоративные части также необходимо подбирать по чертежу, не допуская отклонений от него.
Замер свободного пространства под будущий шкафСоздание чертежа шкафа
Создание каркаса
Основу для гипсокартонных конструкций, как правило, сооружают из металлических профилей. Но если планируемая нагрузка на полках в шкафу незначительная, то может использоваться и дерево. Однако он потребует предварительной антисептической обработки и тщательного, взвешенного выбора материала.
Прежде чем приступить к установке каркаса, необходимо приготовить стены и потолок – очистить и обезжирить поверхности, при необходимости удалить старое покрытия. Возможно, после этого понадобится обновить разметку, так как она может стереться.
Следующим шагом будет монтаж UD-направляющих профилей на стенах и полу. Рекомендуемое расстояние между рейками – 40-50 см. При установке профилей на счет большего расстояния может уменьшиться прочность конструкции. Закрепить направляющие можно саморезами или дюбелями, но прежде под каждый профиль, который соприкасается со стеной и полом, необходимо положить амортизирующую или демпферную ленту.
Лента необходима для уменьшения/устранения всякого рода вибраций. Чтобы закрепить профили на стены и потолок легко, можно воспользоваться маленькой хитростью – сначала слегка закрепить пару дюбелей вначале и конце, а потом уже забить или ввинтить все окончательно и основательно.
Когда направляющие UD-профиля установлены по всему периметру будущей конструкции, можно переходить к установке стоечных (CD) профилей. Стоечный профиль монтируется перпендикулярно. Помните, что каждый гипсокартонный лист должен быть закреплен со всех сторон. Кроме того, нужно учитывать, что в тех местах, где планируются полки, необходимо произвести их дополнительное горизонтальное укрепление профилем. Порядок установки перемычек – сверху вниз.
На этапе возведения каркаса понадобятся следующие инструменты и материалы:
Законченный эскиз и разметка на месте монтажа;
Несущие ud-профили для ГКЛ (либо заранее обработанные деревянные рейки, квадратная профильная труба в том случае, если необходима особая прочность);
Стоечные CD-профиля;
Шуруповёрт и/или дрель, молоток;
Саморезы (например, для деревянной стены) и/или дюбеля;
Специальные шурупы и крепления профилей между собой (так называемые «клопы», «крабы»);
Уголки для креплений;
Демпферная лента;
Уровень, угольник, строительная лента или рулетка;
Ножницы по металлу, плоскогубцы, нож, возможно, небольшая болгарка;
Электролобзик (когда планируется подсветка шкафа);
Для шкафа-купе необходимы также направляющие и петли дверей.
Регулировка дверей-купе
Последний штрих сборки шкафа перед началом использования это регулировка дверей-купе. У дверей-купе существует два элемента регулировки: стопор и вертикальная регулировка.
Стопор предназначен для фиксации двери в положении закрыто. Стопор расположен в шине, которая закреплена на полу шкафа. Он представляет собой специальную скобу. Которая устанавливается в паз шины. Перемещая ее по пазу шины следует добиться такого положения, когда дверь-купе плотно прилегает к боковой стенки шкафа.
Рис.32. Стопор предназначен для фиксации дверки шкафа в крайнем положении. Регулировка стопора выполняется за счет его движения в шине. Если дверца встает с зазором к боковой стенки то, стопор необходимо подвинуть в сторону стенки на величину зазора.
Второй элемент регулирования это регулировка по высоте. С помощью этой регулировки обеспечивается необходимый подъем двери, чтобы она не цепляла шину при перемещении. Регулировочный элемент расположен на колесиках дверцы. Для регулировки потребуется шестигранный ключ. С его помощью вращают винт регулировочного механизма добиваясь необходимого зазора с нижней части двери и требуемого положения двери.
Рис.33. Регулировка колесиков позволяет поднять и опустить дверцу, либо устранить наклон. Регулировать необходимо сразу два колеса. Регулировкой стараются выровнять дверцу и сделать минимальный зазор между шиной и дверцей, так меньше пыли будет попадать в шкаф.
Мы рассмотрели весь производственный цикл шкафа-купе начиная с проектирования и заканчивая сборкой и установкой. Как видно из сказанного наибольшее время занимает проектирование. Действительно это самый важный и сложный этап, на нем закладывается весь функционал шкафа и удобство его использования. При этом само проектирование довольно просто и не требует каких-либо знаний и навыков, поэтому справится с этим по силам каждому.
Сборка шкафа может вызвать некоторые затруднения. Главное это необходимость сверлить отверстия под стяжку. Если вас настораживает данная работа можно подстраховать себя от возможных ошибок, заказав присадку отверстий одновременно с производством деталей шкафа. Такой подход многократно упростит работу по сборке, однако шкаф-купе несколько удорожает.
Несмотря на возможные трудности, спроектировав и собрав шкаф-купе своими руками вы сможете сэкономить до 70% стоимости шкафа. И в отличие от стандартного, шкаф-купе изготовленный своими руками будет полностью вписываться в Ваш интерьер и на 100% удовлетворять Вашим потребностям по компоновке и заполнению.
Рис.34.
Рис.35.
Рис.36.
Рис.37.
Рис.38.
Рис.39.
Рис.40.
Рис.41.
Рис.42.
Рис.43.
Рис.44.
Рис.45.
Материалы и инструменты
Прежде чем приступить к работе, следует определиться с материалом шкафа. От этого зависят необходимые для монтажа инструменты, построение чертежей, схема сборки.
В зависимости от материала процесс изготовления шкафа может значительно отличаться:
| Материал | Насколько подходит | Обоснование | Как решить проблему |
| Дерево | Не слишком хорошо подходит для встроенного шкафа | Влажность резко меняется при открывании дверцы, что вызывает набухание древесины и негативно влияет на конструкцию устройства | Лучше всего выбирать прямослойную древесину без дефектов. Дерево должно быть высушенным и пропитанным водной эмульсией |
| Вагонка | Подходит, но не полностью | Раму и створки в этом случае нужно делать из дерева, которое реагирует на влажность | Используется тогда, когда этого требует интерьерное решение |
| Гипсокартон | Непригоден в качестве основы, но обладает потенциалом | Тяжёлый, непрочный, не годится для несущих конструкций, может деформироваться при вертикальной установке | Используют только для отделки. Требуется декоративная отделка и обязательный каркас, для последнего пригодны только специальные профили с соответствующим крепежом |
| ДСП, МДФ, ДВП | Полностью подходит | Отсутствие чувствительности к влажности, экономия | Выбирать ДСП средней или высокой плотности |
| Фанера | Подходит средне | Проста в изготовлении и в обработке, дешёвая, но имеет недостаток — внешний вид | Используется на даче или в местах, где шкаф не будет виден |
Также понадобятся дополнительные материалы:
- двухсторонний скотч;
- монтажные уголки;
- шурупы с дюбелями;
- механизмы для дверей шкафа-купе;
- дополнительные элементы (стойки и вешалки);
- штангодержатель;
- фризы к направляющим.
Необходимо собрать все нужные инструменты:
- электрический лобзик;
- шуруповёрт;
- уровень (лучше лазерный);
- рулетка;
- электродрель;
- отвёртка;
- молоток.
Процесс сборки
1. Уложите все нарезанные и пронумерованные детали в том порядке, в каком они будут собраны. Крыша, днище, боковые стенки и крепежные планки под выдвижные полки понадобятся в первую очередь. Полки и дверцу можно пока отложить. Дополнительно карандашом отмечаем стрелки на внутренней поверхности, какую поверхность к чему монтировать, чтобы потом не спутать. Просверлите отверстия под полкодержатели.
2. На дверце и одной внутренней поверхности перед монтажом высверлите отверстия для навесных петель
Важно все разметить и выполнить точно, чтобы дверца не свисала и плотно закрывалась. Для внутренних отверстий используют круглую фрезу или специальную насадку на дрель
Новичку можно использовать самый примитивный и архаичный вариант крепления навесной дверцы – на рояльную петлю.
3. Шкаф проще собрать на шкантовых соединениях. Понадобится плоская фреза для нарезки пазов, куда вклеим плоские шканты. Они разбухнут от клея, обеспечив прочное соединение, а сами не будут видны. Фреза даст качественный паз, а вклеенные шканты дополнительно лучше забить. Далее шкант должен войти в такое же отверстие, сделанное в перпендикулярной плоскости. Хорошо проклеиваем промежутки между шкантами. Так производится сборка основного каркаса. Дополнительно можно закрепить конфирматами и закрыть заглушкой. В крайнем случае – дополнительно скрепить гвоздями.
4. Основа шкафа готова, далее крепим заднюю стенку, которая придаст жесткости конструкции, проще всего – степлером. Если по задумке в навесном шкафу должна быть подсветка – готовьте отверстия для светодиодов. Далее закрепите заднюю стенку из фанеры или пресс-картона. Она не даст конструкции перекоситься при перемещениях. Лучше всего поставить ее в пазы, отфрезерованные для нее, и закрепить скобами степлера после проверки перпендикулярности углов.
5. На верхних краях шкафа закрепите шуруповертом металлические уголки, которые надежны для крепления изделия к стене. Для этого достаточно шурупов 4х15.
6. Крепление дверцы навесного шкафа – самый ответственный момент. Скрытые петли нужно отрегулировать. Круглые отверстия высверливаются на дверце круглой фрезой или насадкой для сучков на дрель. Они должны располагаться на 8-10 см от верхних краев. Нужно выполнять работу аккуратно, чтобы не просверлить дверцу насквозь. Противоположные им отверстия в боковинах шкафа делаются заранее, до сборки.
Важно не просчитаться при обмерах, чтобы все совпадало. Когда одна петля установлена, выверяем уровнем горизонтальность, закрепляем и регулируем вторую
Петли сначала прикручиваем к дверце, потом навешиваем, закрепляя на боковой стенке. После этого монтируем шкаф на стену и ставим полки. В напольный шкаф не забываем вставлять цоколь перед установкой, он должен быть глубже дверцы. Его крепят штифтами во время сборки корпуса.
Декорирование фасада
После окончательной сборки шкафа нужно провести финишную отделку, сделать освещение, чтобы использование хранилища было максимально комфортным. Как на внешних, так и на внутренних поверхностях не должно быть дефектов, ведущих к порче хранящихся предметов. Все острые шляпки саморезов требуется закрыть, никаких трещин, разводов, щелей быть не может.
Декорировать встраиваемый шкаф достаточно сложно, ведь основным украшением являются двери. На них навешиваются зеркальные полотна для удобства примерки вещей либо стекло, добавляющее света в комнате. Как вариант, поверхности могут разрисовываться, эскиз и расцветка подбираются под общий дизайн помещения.
Если встроенный шкаф большой, для него пригодится освещение. Его лучше предусмотреть заранее, чтобы вырезать в каркасе гнезда для размещения светильников, а также обозначить зазоры, через которые пойдет проводка. Для подсветки встроенной мебели подойдут светодиодные элементы. Они экономны и дают достаточно света для комфортного использования хранилища. Самым значимым нюансом является малый нагрев, деревянные детали и сами вещи не смогут загореться из-за перегрева.
В некоторых вариантах шкафов можно предусмотреть автоматическое включение света при сдвиге дверей или их открытии. Для этого в направляющей ставится датчик или переключатель, активируемый движением створки. Такая задумка позволит быстрее находить вещи и станет изюминкой хранилища.
Встроенный шкаф можно изготовить своими руками, но при соблюдении условий: должен быть составлен качественный чертеж, найдены правильные элементы. Такая работа требует подготовки, поэтому при неуверенности в своих силах следует выбирать мастеров. Порой это дешевле, ведь ошибки влекут за собой ремонт встроенного шкафа, на который требуются не только деньги, но и время.
Рассчитаем детали модуля:
Горизонт – 600 на 460 (мм) – 1шт.
Бок – 870-28-100-16=726 (мм), где 28мм – толщина столешницы, 100мм – расстояние от короба до пола (высота опор), 16мм – толщина нижнего горизонта.
- Бок – 726 на 460 – 2шт.
- Горизонт 2 – 600-32=568 (мм), где 32мм – толщина двух боков короба.
- Горизонт 2 – 568 на 460 – 1 шт.
- Корпусная планка – 568 на 100 – 1шт.
На счет корпусной планки тоже стоит сказать пару слов.
В данном случае, она проектируется одна, причем, располагается на 10мм ниже верхней грани бока (подробнее – здесь).
Это делается для того, чтобы при использовании столешницы толщиной 28мм, варочная поверхность нормально крепилась к столешнице и не упиралась в саму планку (иногда размеры этой техники могут выходить за габариты столешницы по высоте).
Кстати, я часто встречал в сети обучающие материалы, где в рассматриваемом нами коробе корпусная планка вообще не проектируется.
Я считаю такой подход не верным, так как эта планка выдерживает расстояние между боками модуля, и она в любом случае необходима.
Рассчитаем фасад для выдвижного ящика внизу
Размер по высоте, который он перекрывает, равен:
870-28-100-600=142 (мм), где 100мм – высота регулируемых опор, 600мм – внутренний проем короба.
При этом расчете нужно учитывать один нюанс: Для этого фасада, верхний зазор (на перекрываемый им размер по высоте) дается 8-10 (мм).
Дело в том, что духовой шкаф фиксируется в коробе благодаря своим фланцам, расположенным по периметру его лицевой стороны. По этому, верхний горизонт короба эти фланцы частично перекрывают. Именно по этой причине, дается зазор от верхней грани этого горизонта до фасада (для нормальной работы выдвижного ящика).
Давайте дадим этот отступ в 10мм.
В таком случае, рассчитываемый фасад будет иметь высоту:
142-10=132 (мм)
Ширина рассчитывается как обычно:
600-3=597 (мм)
Теперь можно записать его размеры:
132 на 597 – 1шт.
Обычно, на такой фронт, ручка не проектируется, так как она будет располагаться слишком низко, и создавать определенные неудобства (просто будет цепляться за ноги).

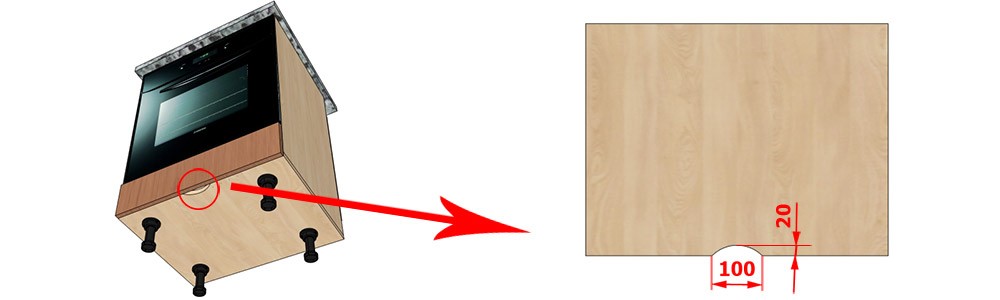

Для того чтобы фронт можно было открывать без ручки, расположенной на нем, в нижнем горизонте, проектируется небольшой вырез посредине.
Благодаря ему, рассматриваемый нами элемент легко можно зацепить снизу, и открыть.
Хотя, к слову сказать, этот ящик не так часто используется, как другие (в силу того, что он часто имеет небольшую высоту, и положить в него можно только определенные вещи).
Размеры этого выреза могут быть любыми. В нашем случае, они будут такими:
- Ширина – 100мм
- Глубина – 20мм
Зная размеры фасада для нашего короба, рассчитаем детали выдвижного ящика.
Для этого, узнаем высоту проема (расстояние между горизонтами):
142-32=110 (мм), где 32мм – толщина первого и второго горизонтов.
Дадим зазоры по 10мм сверху и снизу, и получим:
110-20=90 (мм) – это и будет нужная нам высота.
Теперь запишем его размеры:
Деталь 1 – 600-90=510 (мм), где 90мм – сумма двух боков, двух зазоров под направляющие и двух боковых деталей ящика.
- Деталь 1 – 90 на 510 – 2шт.
- Деталь 2 – 90 на 450 – 2шт (450мм – глубина ящика под направляющую на 450мм).
- Дно (ДВП) будет иметь размер – 542 на 450
Так же нужно знать, что глубина духовки такова, то при заднем “нахлесте” столешницы на короб в 100мм (а именно такой (и больше) размер нужно давать на кухни, в состав которых входят подобные модули), в проекции духового шкафа (на стену) не должно быть ничего (розетки, трубы и т.д.), так как шкаф может просто не “стать” в короб.
На фотографии показан вариант, когда на части стены, видимой в проем, находятся розетки, которые потом пришлось убрать. По этому, эти проблемы нужно решать еще на стадии проектировки кухни, а не тогда, когда она уже почти установлена. Так же, нужно учитывать ровность полов. Если они не ровные, то нижние модули будут регулироваться, а соответственно, и положение проекции проема нашего короба на стену будет изменяться.
Это все нужно учитывать.
Подобные модули можно еще проектировать таким образом, чтобы выдвижной ящик находился не снизу, а сверху, но об этом мы поговорим в другой раз.
На этом все.
До встречи в следующих статьях.
