Монтаж системы отопления в квартире: трубы, радиаторы, разводка

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
2. Двутрубная. Она же именуется тупиковой.
3. Двухтрубная попутная, какольцованная.
4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

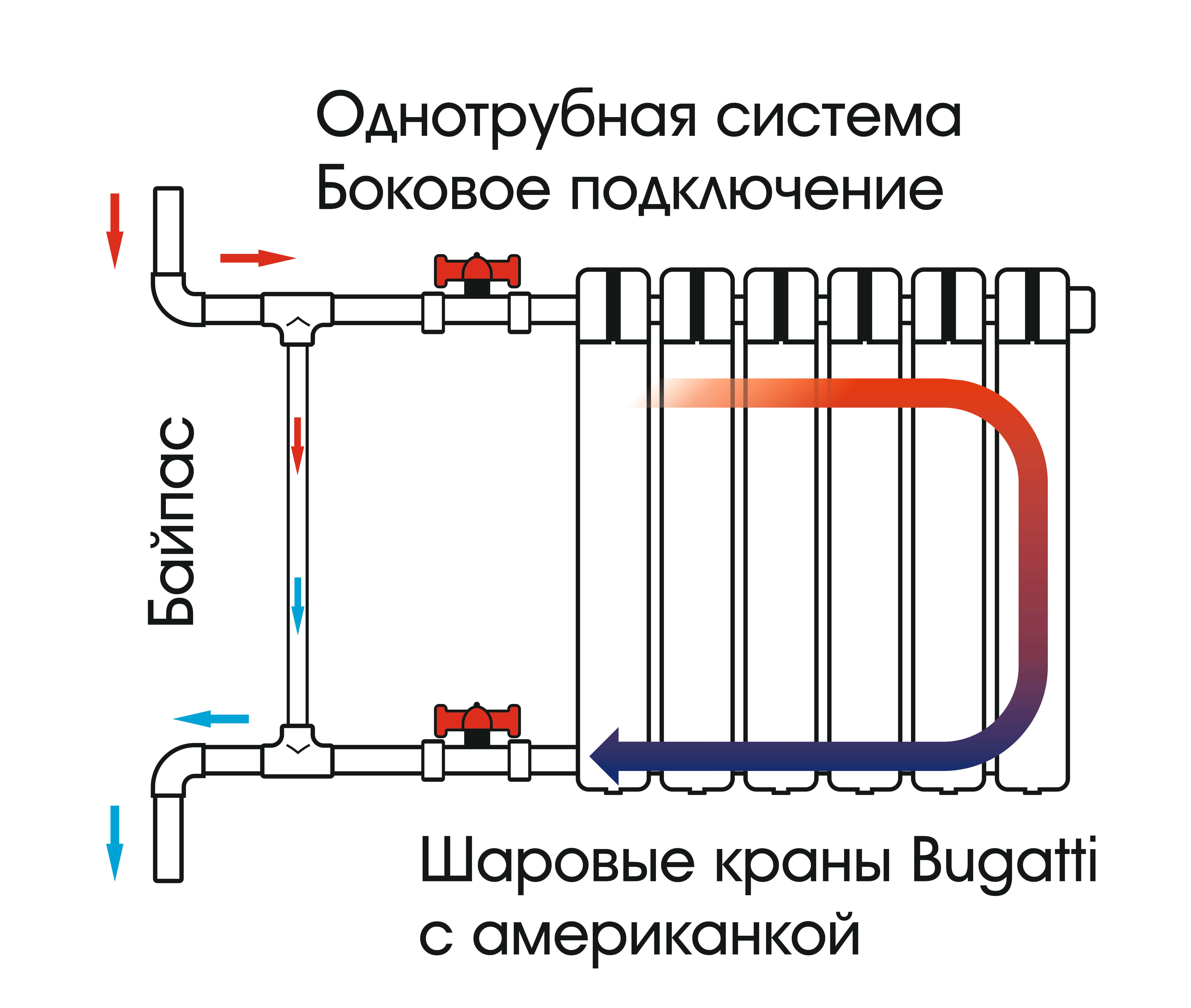

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

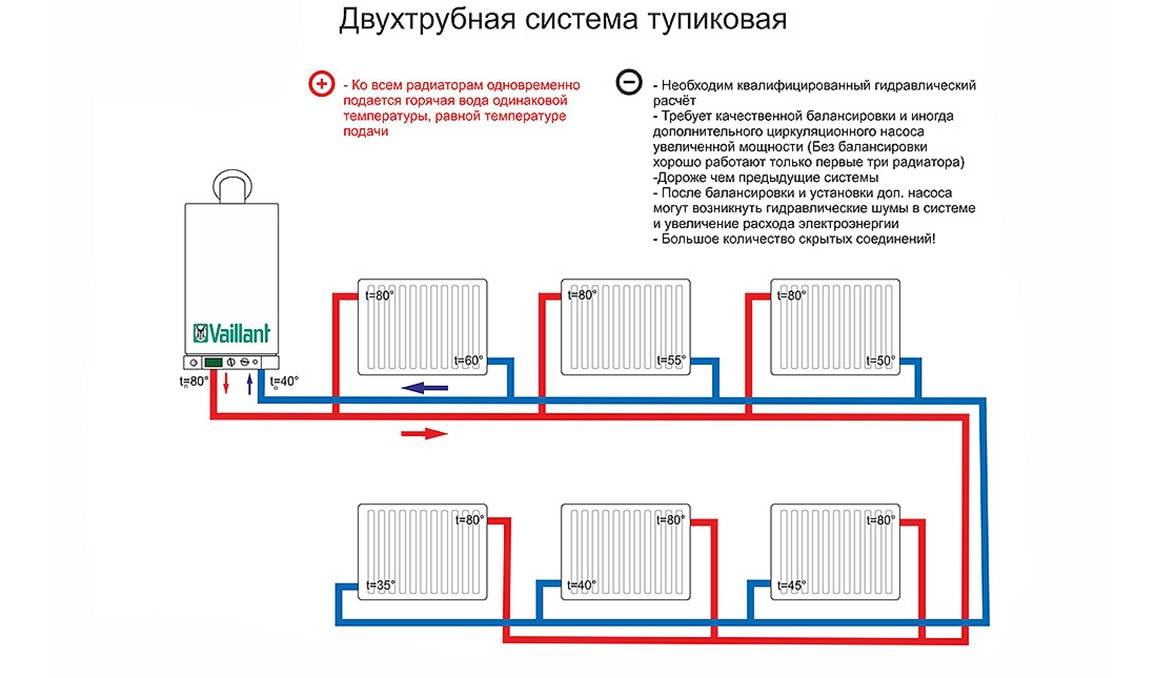

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

1. Все батареи прогреваются одинаково.
2. Соединительные трубы имеют малый диаметр (15-20 мм).
3. Число точек потребления не ограничено.
4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

1 Оптимальное место размещения

Поддерживать высокую температуру воды в магистралях недостаточно для того, чтобы установленные в квартирах отопительные приборы хорошо прогревались и отдавали нужное количество тепла, поддерживая комфортную температуру. Существует несколько способов, как правильно подключить отопление, которые зависят от схемы разводки и количества транзитных магистральных труб. Но прежде чем подбирать наиболее подходящий из них, необходимо ознакомиться с правилами размещения радиаторов.

Вне зависимости от того, из какого материала изготовлены батареи (чугун, алюминиевый сплав, биметаллический профиль и пр.), они должны размещаться непосредственно под оконными проемами, так как это место по праву считается наиболее слабым и незащищенным в доме, даже если речь идет о высококачественных многопрофильных рамах и тройных стеклопакетах. Этот момент обязательно следует учитывать хозяевам квартир с панорамными окнами и объединенными с жилой зоной лоджиями.

Согласно данным, приведенным в строительных нормах и правилах, для того чтобы рассчитать, как подключить батарею отопления в квартире, необходимо соблюдать следующие рекомендации:

• Расстояние от батареи до подоконника должно колебаться в диапазоне от 5 до 10 сантиметров.
• Минимальное расстояние от пола должно составлять не менее 6 сантиметров.
• Большое значение имеет и расстояние от отопительного прибора до стены, которое не должно выходить за рамки интервала от 2 до 2,5 сантиметров без учета используемых материалов для отделки (алюминиевые экраны, декоративный облицовочный камень или кирпич, плитка и пр.).
• Для того чтобы в холодное время года на окнах не образовывался конденсат, необходимо проследить за тем, чтобы длина радиатора соответствовала 70 процентам ширины оконного проема. Исходя из этих рекомендаций можно легко просчитать, сколько секций должен включать в себя прибор отопления в каждой комнате, не забывая учитывать квадратуру помещения.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Фото подключения радиаторов отопления

https://youtube.com/watch?v=nnQz2VA7C_M

Также рекомендуем просмотреть:

• Твердотопливные котлы
• Экран на батарею отопления
• Дымоходы для газовых котлов
• Двухконтурный газовый котел
• Воздух в системе отопления
• Нержавеющие дымоходы
• Газовые котлы для дома
• Печь-камин
• Циркуляционный насос
• Печь с водяным контуром
• Теплый пол своими руками
• Терморегулятор на батарею
• Отделка камина
• Давление в системе отопления
• Конвекторный обогреватель
• Газовое отопление в частном доме
• Обогреватель для квартиры
• Пиролизный котел
• Тепловая пушка
• Краска для батарей
• Инфракрасный теплый пол
• Инфракрасный обогреватель
• Дымоход для печи
• Водяной теплый пол
• ИБП для котлов
• Котельные в частном доме
• Мощность котла отопления
• Плинтусное отопление
• Чистка дымохода
• Отопление частного дома
• Электрокотел

Принципы расчета

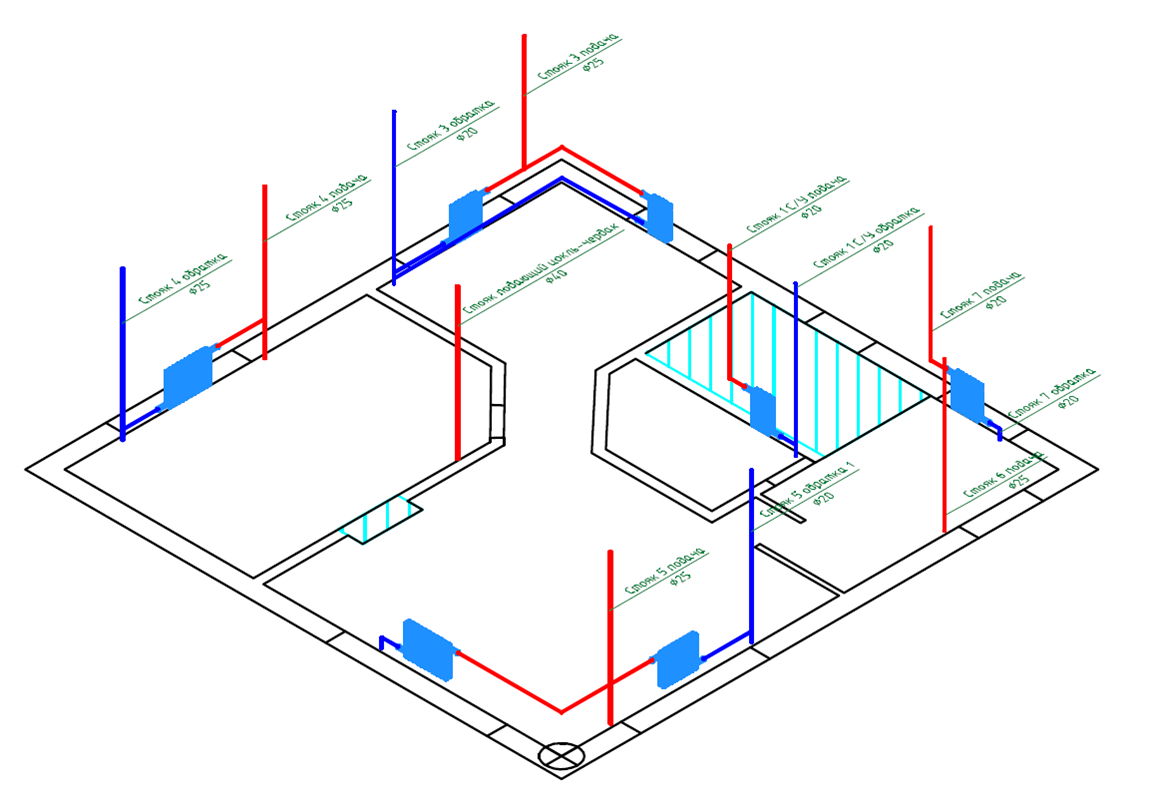

Пример расчетной схемы

Разрабатывая проект двухтрубной отопительной системы важно выполнить гидравлический расчет с целью определить:

• какой объем жидкости и с какой скоростью проходит через каждый узел
• как изменение режима работы каждого из устройств влияет на функциональные параметры системы в целом
• какие рабочие характеристики компонентов будут оптимальными по соотношению надежности и цены
• как правильно распределить тепловую энергию по зонам отопления и гарантировать стабильную работу системы

Гидравлический расчет базируется на данных теплового расчета дома, поскольку требуется рассчитать норму восполнения теплопотерь для каждого помещения и подобрать приборы отопления подходящей мощности. Также учитываются потери напора и давления из-за гидродинамического сопротивления при перемещении теплоносителя.

Для частного дома расчет отопительной системы можно выполнить самостоятельно, используя специализированные программы или таблицы и формулы. Но если есть цель сделать автономное теплоснабжение максимально эффективным и экономичным, требуется помощь профессионалов.

Хватит греть улицу!

Будут меняться в процессе реконструкции отопления радиаторы или нет, но, раз их на какое-то время все равно придется снимать, крайне желательно отсечь отток тепла наружу. Для этого нужно за батареями закрыть стену алюминированными с двух сторон теплоизолирующими матами. Как работает по теплу такая подстилка, можно прочитать в статье об утеплении пола; здесь же достаточно отметить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равносильны обшивке стен 20 мм фанерой.

В альтернативном варианте утепления стены за радиатором используют теплоизоляционный материал (1) и алюминиевую фольгу (2) по-отдельности.

Устанавливается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стене сторону наносим тонкие «колбаски» строительного силикона или монтажного клея «конвертом», надеваем на крюки и прижимаем к стене.

Непременное условие: мат должен быть органическим, из синтетических или натуральных волокон. Использование открытых матов из минваты в жилых помещениях недопустимо – вредно для здоровья.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Монтаж труб из различных материалов

На сложность процесса монтажа трубопровода определяющее значение оказывает материал, из которого изготовлен трубный материал:

• Для монтажа отопительной системы из металла потребуются навыки работы со сварочным аппаратом (для медных элементов – более сложной пайки оловом).
• Поливинилхлоридные и полипропиленовые изделия соединяются между собой посредством пайки, а с элементами из других материалов – при помощи фитингов, муфт и переходников. Для пайки потребуется специальный сварочный аппарат.
• Монтаж трубопровода из металлопластика потребует наличие обжимного инструмента и специальных фитингов.

В тех случаях, когда необходимо соединить участки отопительной системы, изготовленные из разных материалов, можно применять такие решения:

• Соединение пластика и металла. Используются специальные переходники, один край которых оснащен резьбой для присоединения к металлу, другой – гладкий, выступающий в роли соединительной муфты для пластика.
• Соединение полимерных труб с чугунными. Здесь применяются переходные патрубки соответствующего диаметра с двойным уплотнением. Место стыка в обязательном порядке дополнительно обрабатывается герметиком.
• Соединение меди и пластика. Потребуются особые фитинги, имеющие внутреннюю медную резьбу с одной стороны и полимерную основу, для приваривания к пластику – с другой.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

• Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
• Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

• не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
• при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
• при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Особенности монтажа однотрубной и двухтрубной системы отопления

Прежде чем начинать прокладку трубопровода, стоит определиться, какая из двух схем отопления будет реализована в квартире: однотрубная или двухтрубная. Каждый из вариантов имеет право на существование и свои сильные и слабые стороны:

• Однотрубная система предполагает наличие единственного трубопровода, по которому идет циркуляция носителя. Нагрев радиаторов в такой схеме происходит неравномерно, поскольку до самых дальних топливных элементов носитель доходит уже сильно остывшим. А вот сэкономить на реализации такого проекта получится наверняка, так как труб и соединительных элементов потребуется намного меньше.
• Двухтрубная теплосистема имеет два рабочих контура, по которым циркулирует носитель. По первому (подающему) горячая вода поступает в радиаторы, по второму – остывший носитель собирается из радиаторов и отводится для последующего нагревания. В такой системе можно в любой момент произвести замену одного или нескольких элементов без отключения всего стояка. Однако, за все эти преимущества придется заплатить удвоенным количеством труб, кранов и соединительных элементов.

Нижний вариант подключения: возможность экономии на материалах

Этот вариант соединения малоэффективный. Потери тепла при таком подсоединении достигают 12-14%, именно поэтому теплообменники со встроенными отверстиями в нижней части не применяются для установки в частных домах и квартирах.

Преимуществом такого способа является экономия на сооружении трубопровода, а также незаметность труб. С точки зрения эстетики, такой вариант подключения оптимальный, но практика показывает, что он нашёл своё применение только при сооружении систем отопления в офисах.

Боковое и нижнее подключение эффективно работает только в системах с принудительной циркуляцией

При сооружении тех или иных вариантов подключения системы отопления важно принимать в расчёт параметры, как площадь дома или квартиры, количество людей, а также число комнат

Только при правильном подходе к сооружению контура отопления частного дома или квартиры достигается максимальная эффективность и продуктивность системы.

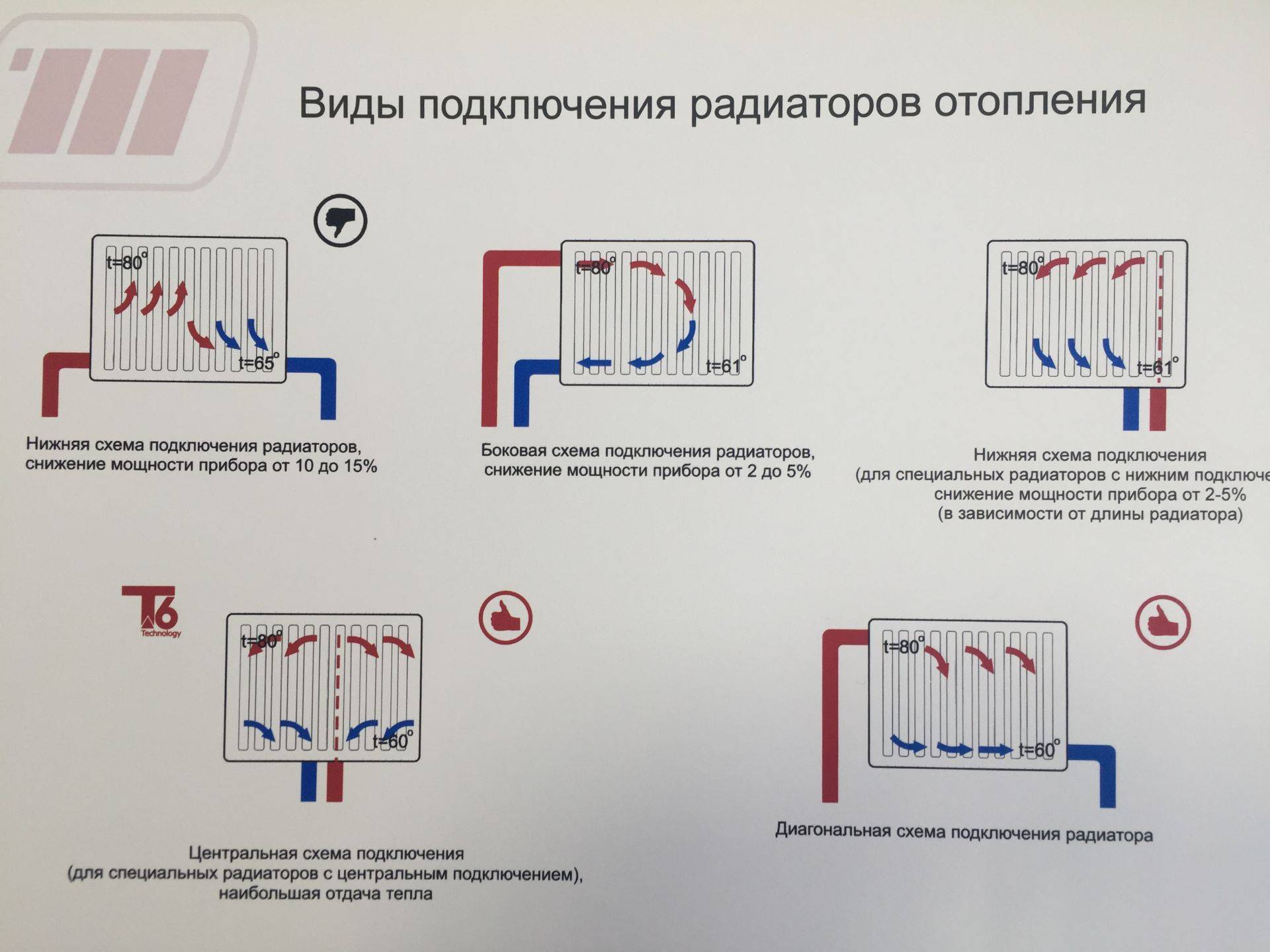

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

• сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
• все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
• при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

• нельзя использовать стальные трубы;
• существенные затраты времени и сил на штробление стен;
• сложность монтажа с использованием исключительно неразъемных соединений;
• отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
• вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
• невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

• использование труб из любых материалов;
• возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
• меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
• простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
• возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

• уменьшение полезного пространства;
• неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
• большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Классификация трубной продукции из полипропилена

В зависимости от температуры перекачиваемой жидкости, давления рабочей среды, способа монтажа трубопроводов и назначения инженерной системы используют различные типы полипропиленовых труб. Условно их делят на две группы. К первой относятся однородные полипропиленовые изделия. Химические присадки в их составе и толщина стенок обеспечивают безаварийную работу на протяжении гарантийного срока смонтированных систем при определенном номинальном давлении. Параметр прочности в маркировке продукции обозначается латинскими литерами «PN» и цифровыми значениями в МПа: 10, 16 и 20.

Вторая группа представлена композитными трубами. Сортамент представлен такими видами:

• Полипропиленовые трубы с алюминиевым слоем, требующие зачистки перед спаиванием. Прослойка перфорированного металла играет роль стабилизирующей основы, которая нивелирует линейное расширение, обусловленное воздействием рабочей среды с высокой температурой на полипропилен;
• Трубы с металлической вставкой не подвергающиеся предварительной зачистке перед пайкой;
• Композитные трехслойные изделия. Между двумя полипропиленовыми слоями расположен пласт стекловолокнистой массы;
• Трехслойная продукция с базальтовой прослойкой.

Многослойные (композитные) трубы PN 20, 25 используют преимущественно в отопительных контурах или для организации горячего водоснабжения.

Выбор полипропиленовых труб для замены металлических

На подбор труб оказывают влияние следующие факторы:

С эстетикой все очевидно. Белая окраска полипропиленовой продукции органичнее сочетается с различной фактурой стен и, как правило, перекликается с цветом подоконников, отопительных радиаторов и санитарных приборов (раковины умывальника, унитаза, ванны).

При монтировании трубопроводов по поверхности стен используют сортамент с номинальным давлением 16, 20, и 25 МПа

Особое внимание обращается на периодичность фиксаций к стене с помощью одиночных или спаренных креплений. Такой подход к выбору должен исключить в дальнейшем неприглядное провисание трубопроводов

Организация обогрева помещений с помощью закольцованной схемы циркуляции жидкого теплоносителя предусматривает применение композитных полипропиленовых труб. Перепады температуры рабочей среды, вызванные сезонным использованием отопительных контуров или различными режимами эксплуатации из-за погодных условий, обуславливают акцент на стабилизационные свойства трубной продукции.

Водоснабжение в квартирах и частных домах распаивают в основном трубами с диаметром 20 мм. Гораздо реже используют комплектующие с сечением 16 и 25 мм. Трубная продукция реализуется в торговой сети отрезками по 4 метра. Для удобства доставки покупки домой, чаще всего, изделия предусмотрительно разрезают пополам и докупают соединительных муфт.
