Зазор в вентилируемых фасадах: расчеты, пояснения и оспаривание мифа о том, что чем больше зазор, тем лучше

Зазор между конструктивными элементами вентфасада.

Элементы подконструкции практически любого навесного фасада состоят преимущественно из кронштейнов, профилей, крепежа и элементов навески облицовки.

Ограждающие конструкции зданий в процессе эксплуатации являются подвижными в результате усадки, температурных расширений, действия вибрации и т.д. Следовательно, между элементами подконструкции фасада должны соблюдаться определенные зазоры, дабы исключить их деформации и разрушение. Зазор между стыками вертикальных профилей из стали должен быть не менее 3-5 мм, для алюминиевых систем 8-10 мм. Для горизонтально расположенных профилей он немного меньше 2-3 мм для стальных и 5-7 мм для алюминиевых.

Для чего применяется навесной фасад с воздушным зазором

Основная задача вентилируемых фасадов – это отвод от утеплителя и стены лишней влаги из атмосферы. Облицовка монтируется на определенном расстоянии от несущей стены на специальном каркасе. Благодаря такой технологии, стены остаются сухими, а также увеличивается срок безремонтного состояния конструкции.

Воздушная прослойка выносит избыточную влагу наружу, благодаря чему снижается риск образования ржавчины конструкции фасадов. Другие важные функции воздушного зазора навесного фасада:

• обеспечение надежной теплоизоляции;
• защита внешних стен строения от механических повреждений, вызванных воздействием факторов атмосферы;
• обеспечение звукоизоляции;
• обеспечение виброизоляции;
• улучшение показателей пожарной безопасности (при условии использования огнестойких материалов);
• повышение ремонтопригодности;
• возможность использования таких конструкций для облицовки зданий;
• возможность реализовывать любые архитектурные задумки.

Вентилируемые фасады обеспечивают надежную теплоизоляцию, благодаря чему расходы на отопление здания сокращаются на 30-40%. Таким способом монтаж конструкций с воздушным зазором быстро окупается. В теплом помещении практически невозможно появление плесени, а вся конструкция сохраняется в целостности на долгие годы.

Основные недостатки фасадов с воздушным зазором заключаются в невыполнении норм установки, а также использованием пожароопасных компонентов. Применение виниловой облицовки, стекловолоконного утеплителя, горючей защитной мембраны может привести к возникновению пожара, который в считаные минуты охватит все здание.

Кроме того, в России отсутствует ГОСТ на монтаж вентилируемых фасадов, поэтому установку конструкции лучше всего доверить профессионалу с большим опытом работы.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

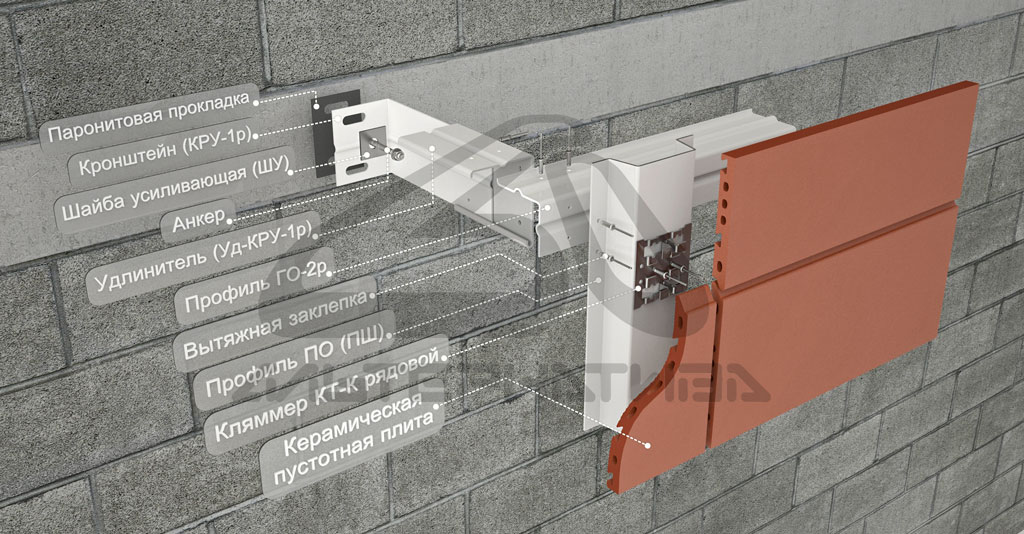

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

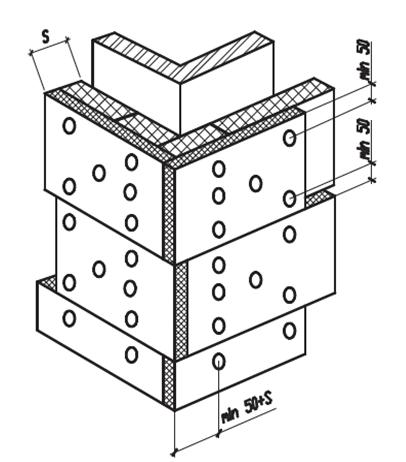

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

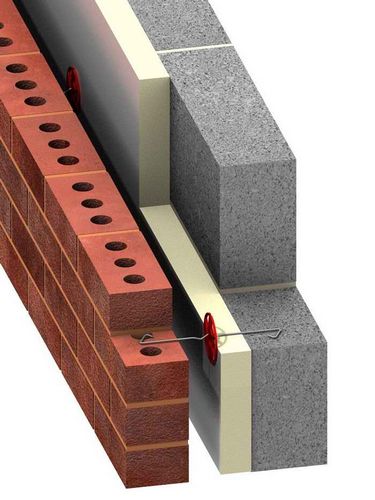

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

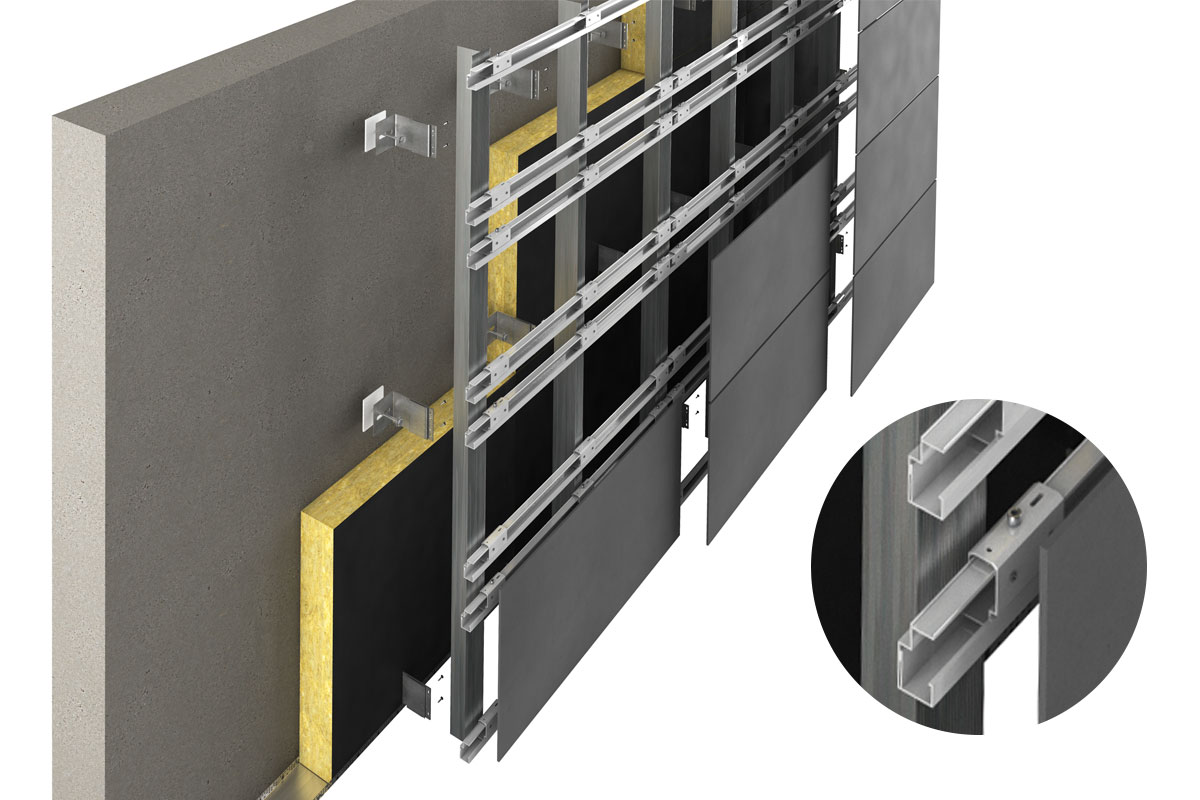

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Теплоизоляция

Утеплитель, используемый в конструкциях вентилируемых фасадов, должен обладать следующими свойствами:

• являться долговечным, устойчивым к старению материалом;
• быть биологически стойким;
• иметь разрешение органов пожарного надзора на применение в вентилируемых фасадах;
• сохранять стабильную форму в течение всего периода эксплуатации здания;
• обладать высокими теплоизолирующими характеристиками;
• позволять водяному пару и влаге из помещения попадать в воздушную прослойку, предотвращая образование и накопление конденсата;
• быть устойчивым к ветровому потоку;
• быть неагрессивным к металлу подконструкции;
• отвечать требованиям ГОСТ 9573-96 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия в части требований, относящихся к жесткости использованного материала.

В качестве теплоизоляции в вентилируемых фасадах используют минераловатные утеплители, изготовленные из влагостойкой и водоотталкивающей каменной (базальтовой) или стеклянной ваты. Эти материалы наиболее полно отвечают требованиям, предъявляемым к изоляции, и уже более тридцати лет применяются во всем мире в составе вентилируемых фасадов. Данный факт позволяет уверенно говорить о них как о долговечном, устойчивом к старению строительном материале (по крайней мере, в течение срока службы здания в различных климатических зонах). Минераловатные утеплители биологически устойчивы – не подвержены воздействию различного вида грибков, влагостойки и, являясь по структуре пористым материалом, прекрасно поглощают шум. С точки зрения пожарной безопасности, они классифицированы как негорючие (НГ) или трудносгораемые (Г1) материалы (в зависимости от конкретной марки материала).
Теплоизоляционные плиты могут быть кашированными и некашированными. Некашированный материал должен иметь достаточно высокую плотность наружного слоя. С нашей точки зрения допустимо применение кашированного материала только с приклеенной (а не просто натянутой) стеклотканью либо нетканым геохолстом (типа Tyvek). Tyvek, являясь пароизоляционным материалом с односторонней проводимостью влаги из конструкции стены в направлении улицы, защищает таким образом утеплитель от увлажнения, при этом пары из помещения беспрепятственно выходят в вентилируемое пространство. Каширование (как и слой утеплителя высокой плотности) служит для существенного уменьшения движения воздуха внутри утеплителя и, как следствие, улучшения его теплотехнических свойств. Может также применяться минераловатная плита с двойной плотностью либо комбинированный утеплитель с двумя слоями различной плотности: более плотный слой устанавливается к внешней стороне фасадных конструкций, менее плотный – непосредственно на несущую стену.
Все ведущие производители минеральной ваты, представленные на российском строительном рынке, предлагают изделия для применения в конструкциях вентилируемых фасадов, например:

• ЗАО “Минеральная вата” (российское отделение компании Rockwool) – утеплитель из каменной ваты марки “ВЕНТИ БАТТС”;
• компания Paroc (Финляндия) – серию утеплительных материалов из каменной ваты “WAS 35”, “WAS 35t”, “WAS 45” и др;
• концерн Saint-Gobain (Франция) – утеплители из стекловолокна и каменной ваты марки “ISOVER”;
• российско-германское предприятие “Флайдерер-Чудово” – плиты из стекловолокна марок “URSA” П-35, П-45, П-60.

Облицовочные изделия. Облицовочные материалы в конструкции вентилируемого фасада выполняют защитно-декоративную функцию. Они защищают утеплитель, подконструкцию и стену здания от повреждений и атмосферных воздействий. В то же время облицовочные панели, являясь внешней оболочкой здания, формируют его эстетический облик. В настоящее время существует большой выбор фасадных панелей для облицовки стен здания. Кроме внешнего вида они отличаются между собой по материалу, размеру, типу крепления (видимое, невидимое), стоимости и т.д.
Список материалов, используемых для изготовления панелей, постоянно пополняется: это металлы, композитные материалы, бетоны, фиброцементы (цементно-волокнистые материалы), керамический гранит, а также стекло со специальным покрытием, ламинат высокой плотности и т.п. Защитно-декоративные изделия могут имитировать традиционные материалы (камень, дерево, кирпич) или подчеркивать современность и необычность за счет применения металла, цвета, фактуры и т.д. Облицовочные панели крепятся к подконструкции при помощи скрытых или видимых элементов крепежа.
Большое разнообразие отделочных материалов для навесных фасадов дает архитектору поистине безграничные возможности для решения эстетических задач.


Основные характеристики

Под понятием вентилируемый фасад принято считать конструкции, состоящие из обрешётки, слоя теплоизоляции и облицовочных панелей. В большинстве случаев технология используется при начальном строительстве, а также полной или частичной реконструкции зданий.

Полный расчёт выполняется профессиональными проектировщиками. При этом учитывается расположение объекта недвижимости, а также его характеристики. Например, здание, построенное на открытом участке, будет иметь совершенно другие характеристики по сравнению с тем, которое расположено в черте города.Главным отличием фасада с вентилируемым воздушным зазором от других систем является присутствие в системе слоя теплоизоляции, металлической подсистемы и облицовочного слоя, который определяет заключительный вид здания. Такие конструкции успешно применяются для теплоизоляции и декоративной отделки многоэтажных зданий, достигающих высоты более 150 метров.

Основные характеристики

Под понятием вентилируемый фасад принято считать конструкции, состоящие из обрешётки, слоя теплоизоляции и облицовочных панелей. В большинстве случаев технология используется при начальном строительстве, а также полной или частичной реконструкции зданий.

Полный расчёт выполняется профессиональными проектировщиками. При этом учитывается расположение объекта недвижимости, а также его характеристики. Например, здание, построенное на открытом участке, будет иметь совершенно другие характеристики по сравнению с тем, которое расположено в черте города.Главным отличием фасада с вентилируемым воздушным зазором от других систем является присутствие в системе слоя теплоизоляции, металлической подсистемы и облицовочного слоя, который определяет заключительный вид здания. Такие конструкции успешно применяются для теплоизоляции и декоративной отделки многоэтажных зданий, достигающих высоты более 150 метров.

Приоритетные цели

При выполнении расчёта, правильно вычисленная толщина зазора вентилируемой воздушной прослойки позволяет повысить теплозащиту ограждающих конструкций здания с соблюдением хорошего влажностно-температурного режима.При соблюдении всех рекомендаций при расчётах нормативы должны соответствовать требованиям СНиП 11-3-79 с внесёнными изменениями №3.Именно поэтому, подробные характеристики тепловой защиты фасадов должны быть рассчитаны и проконтролированы с соответствующим вниманием. К сожалению, не все добросовестно выполняют эти действия, используя в качестве конкретных показаний средние результаты, не соответствующие конкретной ситуации

Функции воздушного зазора

Воздушный зазор (воздушная прослойка) навесного вентилируемого фасада (рисунок 1) выполняет несколько важных функций, в том числе:

• Компенсирует возможные отклонения размеров стен
• Исключает возможность попадания влаги с осадками в толщу конструкции
• Образует дренажную плоскость для удаления воды наружу
• Образует вентиляционный канал для поддержания элементов фасада в сухом состоянии, а также для удаления избыточной влаги изнутри здания
• При порывах ветра снижает разность давлений между наружным воздухом и воздухом внутри фасада. Эта разность давлений является основной движущей силой для проникновения дождевой воды через наружную облицовку

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Как осуществить крепление облицовочных плит на подконструкцию

Крепление облицовочных плит на подконструкцию является важным этапом монтажа вентилируемого фасада. Верное выполнение этого шага позволит избежать зазоров и обеспечить прочное крепление плит к стене.

Для осуществления крепления облицовочных плит на подконструкцию, рекомендуется следовать следующим шагам:

1. Настройка подконструкции: перед установкой облицовочных плит необходимо установить подконструкцию, состоящую из горизонтальных и вертикальных профилей. При этом рекомендуется использовать материалы, имеющие высокие показатели надежности и устойчивости к воздействию погодных условий.
2. Подготовка облицовочных плит: перед установкой облицовочных плит необходимо провести их подготовку. Для этого следует проверить каждую плиту на наличие дефектов, целостность, а также обработать их специальным гидрофобным составом для защиты от воды и влаги.
3. Крепление плит на подконструкцию: для крепления плит на подконструкцию необходимо использовать специальные крепежные элементы, такие как саморезы или заклепки. Рекомендуется размещать крепежные элементы с интервалом не более 600 мм по горизонтали и вертикали.
4. Выравнивание плит: после установки облицовочных плит необходимо проверить их горизонтальное и вертикальное положение. В случае необходимости, плиты можно выравнивать при помощи специальных клинов или деревянных шайб.
5. Закрепление облицовочных плит: после выравнивания плит необходимо окончательно закрепить их на подконструкции. Для этого следует проверить надежность крепления каждой плиты и при необходимости дополнительно закрепить их к саморезам или заклепкам.

Правильное крепление облицовочных плит на подконструкцию позволит избежать возникновения зазоров между плитами и обеспечит прочное и устойчивое крепление к стене

При этом важно следовать инструкции производителя и использовать качественные материалы и крепежные элементы

Воздушный зазор в вентфасадах.

Воздушный зазор, который обеспечивает отвод влаги с зоны навесного фасада, является рекомендуемым стандартами значением и может колебаться в пределах от 20 до 100 мм, в зависимости от типа конструкции, наличии или отсутствии теплоизоляции, высоты фасада. Обычно меньшие значения принимают для так званого прямого монтажа облицовки, когда не используется теплоизоляции и нужно обеспечить минимальный ее вынос от стены. Большие значения принимают для районов с повышенной влажностью и температурой, с целью интенсификации процесса отвода паров влаги. В среднем для стран СНГ оптимальным воздушным зазором является величина 40-50 мм.

Какие последствия могут возникнуть в случае не правильного воздушного зазора в навесном фасаде?

Если зазор менее 20 мм, скорость и объем воздушного потока очень маленькие, и не могут обеспечить эффективного отвода влаги. Кроме того, попадание влаги внутрь такого зазора может привести к его частичной закупорке в случае замерзания, и как следствие, разрушению облицовки.

Если воздушный зазор более 100 мм, возможно образование так называемой воздушной трубы, при которой скорость воздушного потока слишком велика и может привести к выдуванию слоев утеплителя, а также нарушению звукоизоляции здания.

Рекомендуемые размеры воздушного зазора в вентилируемом фасаде с утеплителем (слева) и без утеплителя (справа)

Расчёты

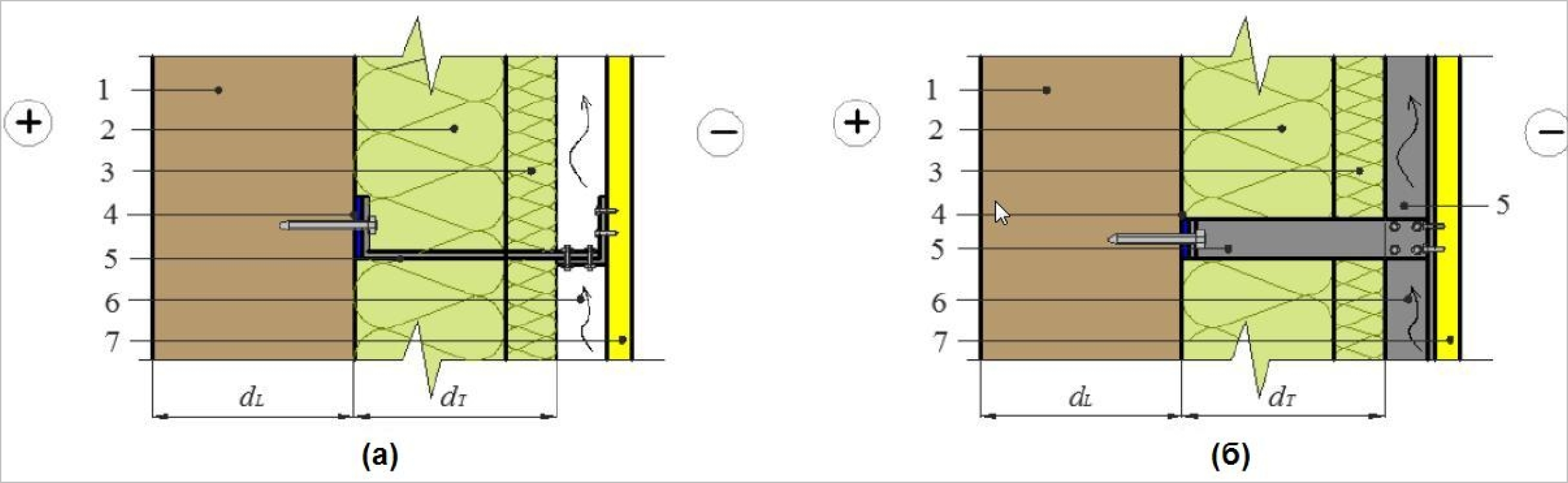

На данный момент разработана новая схема определения толщины зазора для монтирования качественного вентилируемого фасада. Для её вычисления используется основная характеристика теплозащиты ограждающей системы – это сопротивление теплопередачи, R1. Во время этапа проектирования величина является расчётной и вычисляется уравнением №10 из вышеупомянутого СНиП 11-3-79:

• R1 = (T1 — T2) / qВентилируемый фасад с отделкой на относе имеет более сложный принцип передачи тепла, чем предусмотренный этой формулой. В данном случае есть уже два участка с отличающимися характеристиками теплопередачи, поэтому вычислять их необходимо по отдельности. Отталкиваясь от этого условия приходится установить двухкомпонентность переноса тепла из зазора через стандартное уравнение:R1 = (T1 — T2) / q = R(СНиП) + R(зазора) = R2 * r + R(зазора)Слагаемое номер один правой части формулы характеризует тепловую передачу сквозь фасад с теплоизоляцией. Второе – сквозь воздушный заслон и облицовочную поверхность. Если облицовка отсутствует, второе слагаемое удаляется и образуется обычная формула, присущая таким системам:R1 = R(СНиП) = R1(усп) * r = ((1 / а) + Z + (1 / а) * rВ трёх формулах, приведённых выше использованы следующие обозначения
• T1, T2 – температура воздуха на входе в систему и соответственно на выходе из неё, С
• q – плотность проникания тепла через систему, Вт/кв.м;
• R(СНиП) – конкретное сопротивление тепловой передаче системы с теплоизоляцией, которое определяется в соответствии с действующим СНиП 11-3-79, м2 * С/Вт;
• r – коэффициенты теплотехнического состояния однородности системы;
• R (зазора) – эффектное термическое сопротивление воздушного пространства, м2 * С/Вт.

Необходимая толщина воздушной заслонки рассчитывается путём использования значений температуры и скорости движения воздуха в вентилируемом фасаде. Между поверхностью облицовки и утеплителя происходит лучевой теплообмен, который напрямую зависит от температуры. Конвективный теплообмен выполняется между основными элементами системы и воздушными массами. Величина характеризуется в прямой зависимости от скорости движения воздушного потока, его температуры и элементов системы.В свою очередь, скорость воздушных потоков колеблется в зависимости от температуры окружающей среды. А её вычисление происходит путём определения скорости воздушных масс и коэффициента теплового обмена, происходящего в вентилируемом пространстве.Перечисленные выше взаимосвязи не позволяют выполнить вычисление и разработать непосредственные формулы. Именно поэтому расчёт температуры воздушных масс в вентилируемом фасаде осуществляется только численно-итерационными способами. Воспользовавшись таким методом можно получить все интересующие значения:

• Температура воздуха в зазоре;
• Скорость его передвижения внутри системы;
• Толщина зазора;
• Коэффициент теплового обмена конструкции.

Результат

Исходя из всего вышеперечисленного можно сделать вывод: теплоизоляционные свойства вентилируемого фасада зависят не только от качества и количества теплоизоляционного материала. Большое влияние на это значение оказывает и правильно рассчитанный и смонтированный зазор, а также ещё один фактор: теплопроводность и количество утеплителя, облицовочного материала, а также кронштейнов.

полезно в работе

Необходимо помнить, что для достижения оптимальных теплоизоляционных характеристик фасадов такого плана является наименьшее количество используемых кронштейнов. При этом величина свободного пространства должна быть как можно меньше (исходя из требований удаления влаги от утеплителя или другим соображениям).

Правильный выбор материалов для облицовки

При выборе материалов для облицовки вентилируемого фасада необходимо учитывать несколько важных факторов:

1. Устойчивость к воздействию погодных условий. Облицовочные материалы должны быть прочными и долговечными, чтобы выдерживать воздействие солнечного света, дождя, снега и мороза.
2. Стойкость к влаге. Материалы должны быть устойчивыми к влажности, чтобы не терять своих свойств и не подвергаться разрушению.
3. Эстетический вид. Облицовочные материалы должны соответствовать архитектурному стилю здания и иметь приятный внешний вид.
4. Экологичность. Материалы должны быть безопасными для здоровья и окружающей среды, не содержать вредных веществ и не выделять вредные испарения.
5. Удобство монтажа. Материалы должны быть легкими для установки и не требовать особых сложных инструментов или специальных навыков.

Наиболее популярными материалами для облицовки вентилируемого фасада являются:

• Натуральный камень – это самый надежный и прочный материал, который обладает высокой степенью устойчивости к погодным условиям и влаге. Камень создает элегантный и роскошный вид фасаду здания. Однако, его использование требует дополнительных затрат по установке и обработке.
• Керамическая плитка – это универсальный и доступный материал, который имеет широкий спектр цветов и фактур. Керамическая плитка легко укладывается и обладает хорошей стойкостью к механическим повреждениям. Однако, она не так прочна, как натуральный камень, и может трескаться при сильном ударе.
• Фиброцементные панели – это современный материал, который сочетает в себе прочность и легкость. Фиброцементные панели обладают высокой устойчивостью к влаге, ультрафиолетовому излучению и механическим повреждениям. Они легко монтируются и имеют большой выбор цветов и текстур.
• Металлические панели – это современный и стильный материал, который придает зданию современный и индустриальный вид. Металлические панели обладают высокой прочностью и устойчивостью к влаге, но могут быть подвержены коррозии при недостаточной защите.

При выборе материалов для облицовки вентилируемого фасада рекомендуется обратиться к профессионалам, которые помогут подобрать оптимальное решение, учитывая все требования и особенности конкретного проекта.

Спецификация применяемых деталей и комплектующих

поз. N	Обозначение	Наименование	Общий вид	Примечание
(1)	(2)	(3)	(4)	(5)
	ОК1	Кронштейн		Материал: коррозионностойкая сталь
	ОК2	Кронштейн		Материал:коррозионностойкая сталь
	ОКЗ	Кронштейн		Материал:коррозионностойкая сталь
	ОК4/ОК5	Кронштейн		Материал:коррозионностойкая/ оцинкованная сталь

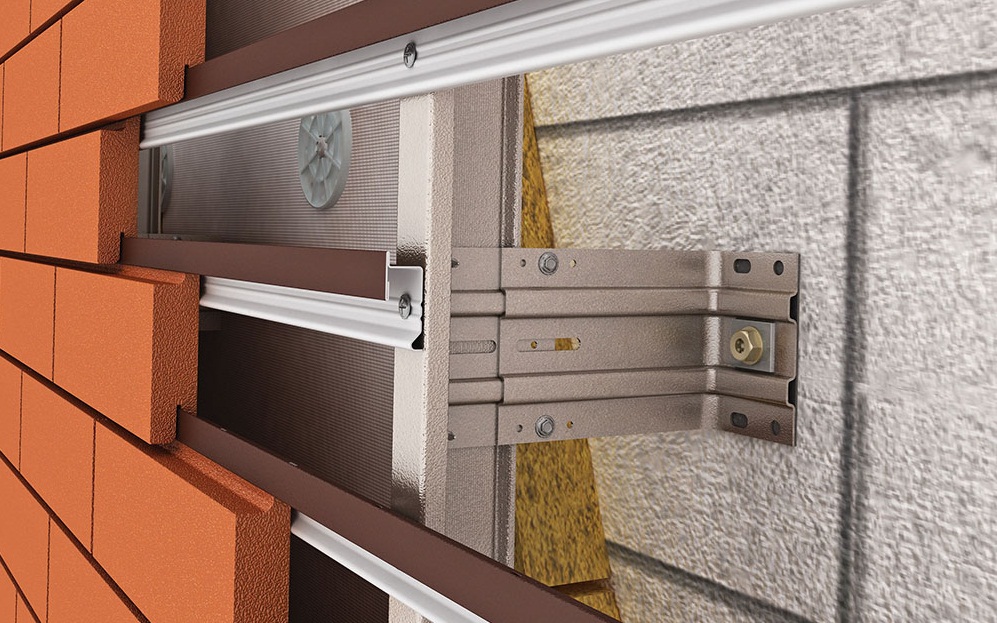

Навесной вентилируемый фасад – так называется современная фасадная система, используемая при реализации различных архитектурных проектов облицовки и ремонта фасадов. Впервые обсуждение технологии навесного вентилируемого фасада произошло в Европе еще в прошлом столетии. Появилась идея о защите наружных стен здания водоотталкивающим материалом (экраном), который одновременно улучшал бы внешний облик дома. Под внешним покрытием должен быть утеплитель, а влага, попадающая в промежуток между покрытием, стеной и утеплителем, должна удаляться через воздушный зазор.Таким образом, система вентилируемого фасада применяется в мире довольно давно, а в Россию пришла примерно 10 лет назад, заслужив огромную популярность у строителей и архитекторов. Область применения навесных фасадов очень широка: от небольших частных коттеджей и облицовки входных групп до больших коммерческих, производственных, офисных зданий.

Большинство фасадов жилых и административных зданий в настоящее время не соответствуют требованиям СНиП из-за огромных теплопотерь. Соответственно есть необходимость в реконструкции фасадов зданий с дополнительным утеплением. И устройство навесного фасада (вентилируемого фасада), устойчивого к осадкам, имеющего высокий уровень звуко и теплоизоляции в сочетании «цена-качество» является самым надежным решением этого вопроса. В настоящее время при проектировании и строительстве новых офисных или коммерческих построек также активно используются навесные фасадные системы. И увеличившееся количество вентилируемых фасадов в Москве за последние 10 лет, а также программа по капитальному ремонту жилых зданий показывает эффективность данной схемы строительства.
