Установка экрана-отражателя
Для этих целей подходит вспененный полиэтилен, одна из сторон которого покрыта фольгированным (отражающим) слоем. Необходимо подобрать размер экрана — он должен быть больше, чем площадь, занимаемая радиатором. Вырезанный экран необходимо поместить за радиатор и закрепить его на стене с помощью скотча. Фольгированный слой направляется в сторону жилого помещения. Принцип работы экрана:
- вспененный слой дополнительно утепляет стену под окном;
- фольгированный слой не дает уходить теплу, направляя его обратно в комнату.
Способ является действенным. Но и у него есть ряд противников, которые считают, что установка экрана приводит к:
- сдвигу точки росы. Нужно понимать, что площадь устанавливаемого экрана значительно меньше, чем площадь всей стены за радиатором. Поэтому оказать какое-либо существенное влияние и сдвинуть точку росы он просто не в состоянии. На этот показатель оказывает влияние сразу несколько параметров: влажность внутри и снаружи помещения, материал стен, вид и способ монтажа утеплителя и др. Один кусок вспененного полиэтилена не может оказать более существенное влияние, чем все эти факторы вместе взятые;
- охлаждение стены и ее промерзание. Этот довод тоже можно считать несостоятельным как раз из-за небольшой площади экрана.
Теплоотражающий экран для батареи отопления
Типичные причины снижения теплоотдачи
Чтобы понять принцип действия разных способов улучшения теплоотдачи, необходимо понять какие факторы оказывают решающее влияние на КПД центральной системы отопления. К ним относят:
- материал изготовления секций;
- площадь нагревательного полотна, которая должна подбираться в зависимости от площади отапливаемого помещения;

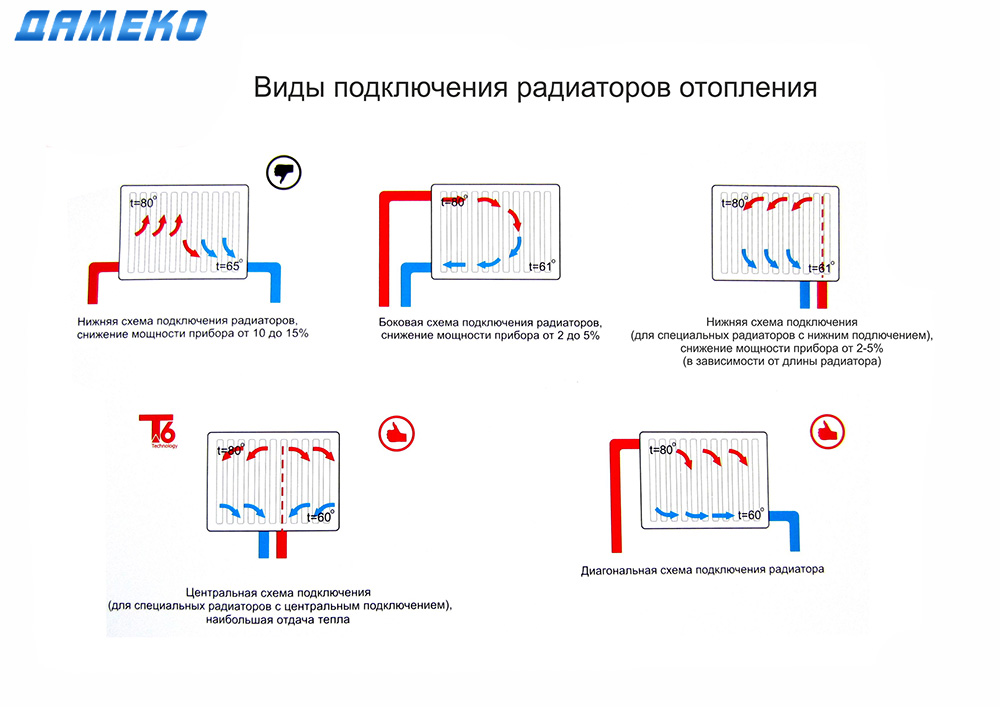

- тип обвязки;
- скорость движения носителя;
- первоначальный уровень нагрева.
Для примера приведем данные для радиаторов, выполненных из различных материалов.
| Радиаторы | Максимальное рабочее давление (Бар) | Тепломощность секции (Вт) | Температура воды (максимальные показатели, С0) | Вид теплоносителя |
| Чугун | 6-9 | 80-160 | 150 | Вода и другие (зависит от котла) |
| Биметаллические | 16-36 | 200 | 130 | Вода и др. |
| Алюминий | 6-25 | 190 | 130 | Вода |
| Сталь | 10-12 | 150 | 100-120 | Вода и др. |
Выбираем котел правильно
От газового котла в доме будет зависеть дальнейший микроклимат в комнатах. Зачастую подобные системы выбирают исходя из стоимостной выгоды (итогов) одного из энергоносителей. Этот подход, к удивлению, и является самым правильным. При выборе теплоносителя следует руководствоваться следующими факторами:
Котел и теплый пол
- Степень сложности необходимых монтажных работ, которые направлены на установку комплексного оборудования.
- Последующая степень удобства при эксплуатации. Немаловажную роль играет стоимость его последующего обслуживания.
- Стоит так же учитывать возможность перебоев в электроэнергии и ее полное отключение в конкретном регионе.
- Максимальная и минимальная мощность системы.
- Какой самый выгодный, с экономической точки зрения, энергоноситель.
Дело в том, что не существует такой компании, которая бы выпускала отопительные котлы, предназначенные для тёплого пола. Можно найти модели, в инструкции которых содержится информация касательно его работы с системами теплых водяных полов, но не более того. Главным отличительным признаком напольных контуров от радиаторных систем, является температура основного теплоносителя. При использовании радиаторных систем, температура теплоносителя может достигать 80°C. В трубах водяных полов лишь 55°C.
Спецификация характеристик котла
Для того, что бы добиться оптимального микроклимата в помещениях, система должна нагреваться до 40°C. Остывший теплоноситель будет иметь температуру в 30°C. Если для отопления используются радиаторы и теплые полы, которые снабжаются нагретым теплоносителем от того же котла, то выбор теплогенератора не должен вызвать трудностей. Не каждый источник тепла может работать на поддержание оптимальной температуры. Для этого можно дополнительно обвязывать агрегат.
Сложности в стыковках могут зависеть от выбора одной из разновидностей используемого котла и теплого пола:
- угольный и автоматический пеллетный;
- напольный или настенный газовый;
- твердотопливный;
- электрический.
Схема классификации котлов
Методы повышения эффективности работы котла
На первом этапе нужно правильно подобрать тип отопительного оборудования. Определяющими показателями для организации отопления с высоким КПД являются тип используемого топлива и мощность котла. Лучше всего себя зарекомендовали себя модели, работающие на газе.
Как видно из данных графика, существенного отличия при работе котла в нормальном режиме нет. Разница КПД для газовых котлов отопления возникает только в момент запуска до достижения требуемого температурного режима (50-70°С). Затем происходит стабилизация работы и показателя эффективности. Но для улучшения последней можно сделать следующие шаги:
- Разница между расчетной и фактической мощности котла не должна быть более 15%. Превышение значения приведет к неполному сгоранию газов, что еще больше увеличит расход топлива;
- Использование конденсационного фактора. Это незначительно повысит КПД у всей системы отопления. Однако стоимость конденсационных котлов отличатся от традиционных на 35-40%;
- Уменьшение тепловых потерь через дымоход. Увеличение КПД батареи отопления напрямую зависит от этого фактора.
Выполнив эти условия можно на 1-1,5 процента повысить эффективность работы отопительных приборов. Но лучше всего изначально приобретать подходящую модель кота, которая максимально соответствует параметрам всей системы.
Правила, которые необходимо соблюдать во время монтажа
- Для того чтобы не скапливался воздух, при установке отопительной батареи применяют строительный уровень;
- От пола до радиатора и от батареи до подоконника расстояние должно составлять 10 см, а от стенки обогревательная установка располагается на 3 см промежутке;
- Если мебель размещают перед лицевой панелью отопительной батареи, тогда соблюдают нужное расстояние (10 см);
- Но помните, что переднюю панель плохо работающего обогревательного прибора нельзя закрывать шторами, декоративными решетками и экранами, а также кожухами;
- При монтаже подводки не применяют контруклоны, также система не должна возвышаться или провисать;
Если батарея плохо греет, тогда одной из причин может быть засорение труб или самого обогревательного прибора.
Оно может появиться из-за заусениц на резьбовом соединении и поэтому желательно перед работами по установке зачистить их;
- Также увеличение теплоотдачи батареи можно добиться, нарастив секции. Но в том случае, если подсоединение боковое, тогда это будет неэффективно, потому что протяжная батарея будет нагреваться медленно и выходом из сложившейся ситуации будет переход на диагональное подсоединение;
- Одной из первых причин неправильного монтажа и недостаточной теплоотдачи отопительного прибора является наклон радиатора, его близкая установка к стене или к полу, а также перекрытие мебелью или декоративными элементами, о чем было оговорено выше.
Как правильно рассчитать мощность батареи отопления
Необходимо отметить, что теплоотдача это и есть мощность или тепловой поток обогревательного прибора. Рассмотрим, как производится его расчет для конкретного помещения, которое в нашем случае имеет площадь 14 м 2 и высоту потолка 2,7 м.
Самый распространенный способ правильного расчета основывается на наличии наружных стен и окон в комнате.
Например:
- если помещение имеет одну стенку выходящую на улицу и одно окно, тогда на 10 м 2 необходимо 1 кВт мощности;
- если комната имеет две наружные стенки и два окна, тогда на 10 м 2. потребуются отопительный прибор с теплоотдачей 1,3 кВт.
Рассмотрим второй метод определения нужного количества теплового потока для обогрева того или иного помещения:
- S * h * 41, где S — площадь комнаты;
- h — высота потолка;
- 41 — показатель минимальной мощности на 1 м 3 помещения.
Произведя расчет по данной формуле, определим, что для нашей комнаты площадью 14 м 2 и высотой потока 2,7 м, получим, что нам необходимо приобрести радиатор мощностью 14*2,7*41=1549 Вт, что соответствует 1,5 кВт, а так как одна секция (в зависимости от марки) имеет мощность до 100 Вт, то достаточно легко можно определить, что потребуется приобрести 15 секционную батарею отопления.
Это важно! Если во время расчета получают не целое выражение, тогда его округляют в большую сторону. В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры
В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры.
Заключение
Для качественной работы отопительного прибора, а также для прогрева помещения необходимо определить теплоотдачу батареи и при необходимости попробовать увеличить ее.
Мы рассмотрели вопрос о том, как можно самостоятельно произвести работы по повышению теплоотдачи отопительной системы, но в том случае если не разберетесь что к чему, тогда вызовите сантехника, который не только быстро и качественно выполнит всю необходимую работу, но и объяснит что и как нужно делать.
(Пока нет голосов)
Особенности
Определяясь с тем, какой тип радиаторов установить в помещениях, потребители при сравнении оценивают следующие показатели:
- Тепловая мощность, от которой зависит, насколько уютно зимой будет в доме. Если сравнить способность металлов проводить тепло, то теплоотдача одной секции алюминиевого радиатора составляет 183 Вт, тогда как у аналога из чугуна – только 160 Вт.
- Рабочее давление, которое должно соответствовать напору теплоносителя в сети. Для батарей из алюминия показатель 20 Бар, а из чугуна – 9 Бар.
- Испытательное давление, благодаря которому потребитель узнает, какой силы гидроудары батарея сможет выдержать. Если продолжать сравнивать алюминий и чугун, то оно равно 30 Бар и 15 Бар соответственно.
- Вместительность, которая в свою очередь влияет на эффективность работы радиатора. Чем меньше теплоносителя в батарее, тем быстрее его нагреть, и тем меньше потребуется энергозатрат для этого. Так теплоносителя в одной секции алюминиевого радиатора помещается 0.27 л, а у чугунного аналога – 1.45 л.
- Масса одной секции или панели обогревателя.

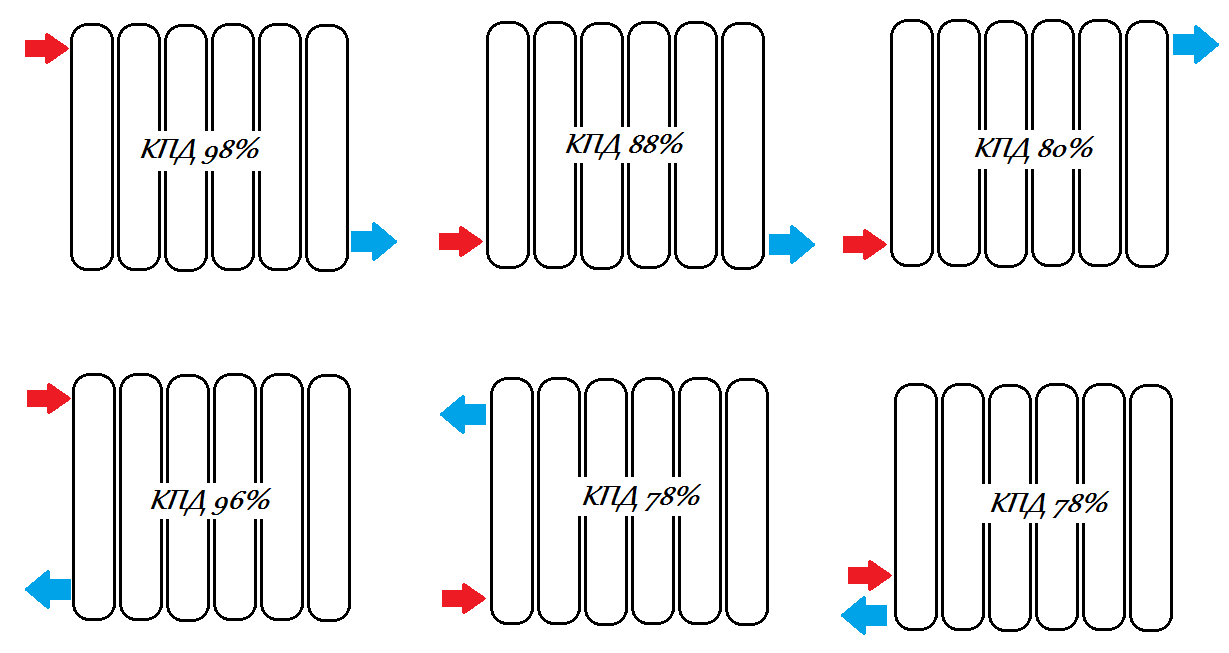

- Способ подключения, от которого так же зависит КПД радиатора.
Если сравнивать продукцию, представленную сегодня на рынках тепловых устройств, то можно увидеть, что по большинству параметров выигрывают алюминиевые и биметаллические батареи отопления.
Прочие способы увеличения теплоотдачи батареи отопления в квартире
Одним из распространенных, но более затратных способов увеличения теплоотдачи является замена радиатора отопления. Широко популярные ранее чугунные батареи постепенно уходят в прошлое, им на смену пришли радиаторы из биметалла. Тем не менее этот метод станет эффективным лишь в том случае, когда проблема кроется именно в домашних коммуникациях, а не в работе котельной.
Эффективным окажется и монтаж кранов на входе и выходе радиатора. Это поможет периодически самостоятельно промывать их, а также в случае необходимости устранить эффект воздушной пробки, который также нередко становится причиной крайне низкой теплоотдачи батарей отопления в многоквартирных домах.
Использование дополнительных устройств
Создание современных тепловентиляторов использует очень эффективную систему ускорения теплоотдачи нагревающего элемента. Сравнительно небольшой нагревательное устройство используется максимально эффективно, ускоряя отдачу тепла при помощи пропускания вокруг него потока воздуха. Такой эффект можно использовать и для ускорения отдачи тепла радиаторов отопления. Для улучшения теплоотдачи используют вентилятор, направленный на батарею. Это скорее можно назвать временным решением. Если отопительное оборудование недостаточно эффективно, оно требует модернизации. Но для решения временных проблем можно использовать и такую конструкцию. Конечно, она совсем не поможет, если причина слабой теплоотдачи – недостаточно высокая температура теплоносителя. Ускорение теплоотдачи только охладит батарею. Наиболее целесообразно использовать такое дополнение для биметаллических и алюминиевых радиаторов. Так можно повысить температуру в помещении на 4-5 градусов.
Еще дополнительным устройством для повышения эффективности радиатора может послужить черная металлическая поверхность, изолированная от стены, с вертикальными ребрами. Вбирая тепло, она становится дополнительным конвектором. Также можно установить фольгированный экран, перенаправляющий тепловой излучение, идущее к стене, в комнату.
Увеличение площади теплооотдачи возможно посредством использования специальных кожухов. Это могут быть алюминиевые или стальные элементы, дополняющие конструкцию радиатора.
Типы термостатических головок
Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.
Ручная регулировка
Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.
Ручная термоголовка — самый простой и надежный вариант
Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.
Механическое регулирование
Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.
Газ и жидкость
Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.
Выносные датчики
Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.
С выносным датчиком
Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.
Термоголовка для радиаторов
Watch this video on YouTube
Электронное регулирование
Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.
Электронные терморегуляторы на батареи отличаются большими размерами
Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.
Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
термостата living eco — Установка
Watch this video on YouTube
Системы теплых полов
Если речь идет о водяном теплом полу, в отличие от электрического аналога, в качестве нагревательного контура в нем используются металлические трубы, хотя, их стали применять в последнее время все реже.
Главная причина снижения спроса на водяной теплый пол заключается в постепенном изнашивании стальных труб, снижении просвета в них. Кроме того, имеет значение и способ монтажа – сварные швы выполнить сможет далеко не каждый, а резьбовое соединение грозит утечкой теплоносителя через некоторое время. Естественно, никому не понравится результат утечки воды из системы в полу со стяжкой – будет затоплен потолок нижнего этажа или подвала, а перекрытие постепенно придет в негодность.
По этим причинам на замену стальным трубам в теплых водяных полах сначала пришли металлопластиковые змеевики, фитинги на которые крепились за пределами стяжки, а в настоящее время предпочитают армированный полипропилен.
Такому материалу присуще незначительное тепловое расширение, а при грамотной укладке и эксплуатации они могут прослужить не один десяток лет. Как вариант, используют и другие полимерные материалы.
Обратите внимание, что зазоры для теплового расширения армированного полипропилена все же нужно оставлять, хоть оно и небольшое
Иные способы повышения теплоотдачи
В народе придумано несколько нестандартных решений, как улучшить микроклимат в помещении путем оптимизации теплоотдачи радиаторов.
Использование экрана-отражателя
Самодельный отражатель — популярное «изобретение», способствующее повышению качества работы отопительной системы. Такой экран предназначен для перенаправления теплового потока внутрь помещения, исключая его потерю из-за ухода на наружные стены. В результате монтажа отражателя температура в комнате может немного увеличиться.
Чаще всего экран делают из фольгоизолона — вспененного полиэтилена, одна сторона которого является фольгированной. При отсутствии такого материала можно применять и обычную фольгу, главное, чтобы она была достаточно прочной и не рвалась. Из основы вырезают отражатель чуть большего размера, чем сам радиатор, размещают его за батареей, закрепив на двухсторонний скотч или клей. До установки экрана часть тепла грела стену, а теперь это количество энергии станет идти внутрь квартиры.
Установка теплоотражающего экрана за батареей
Если есть возможность, то вместо фольги за радиатором стоит поместить ребристый щит из блестящей стали. Он станет не только отражать тепло, но и накапливать его, отдавая энергию даже в случае временного недолгого отключения отопления. Более дорогостоящими, но и высокоэффективными, считаются щиты из базальта с алюминиевым покрытием.
Увеличение циркуляции воздуха
Проще всего оптимизировать теплообмен в комнате путем обычного улучшения циркуляции воздуха. Случается, что рядом с батареями стоит мебель, либо они скрыты тяжелыми шторами. Чтобы такие препятствия не мешали теплу проникать в дом, от них нужно избавиться, ведь иначе скорость воздушных потоков не повысить. Если освободить батарею от закрывающих ее элементов, тепло станет свободнее перемещаться по комнате.
Использование вентилятора для улучшения циркуляции воздуха
Кроме того, для улучшения теплообмена некоторые используют вентилятор. Этот электроприбор способствует ускорению циркуляции нагретого воздуха, следовательно, естественная конвекция улучшается. В сторону комнаты пойдет максимально возможное количество тепла, которое способен выработать конкретный радиатор
При покупке вентилятора лучше обратить внимание на модели, не издающие шума, а также экономичные по затратам электричества. Ставить вентилятор надо под небольшим углом к радиатору и оставлять его работать на несколько часов
Продувка радиаторов
Если батарея плохо работает из-за засорения или наличия воздушных пробок, придется обратиться к специалистам. Самостоятельно устранять проблему категорически не рекомендуется, к тому же, это требует применения специального оборудования. Для продувания труб могут использоваться разные методики:
- гидравлическая продувка;
- пневмогидроимпульсная промывка;
- чистка химическими растворами.
Гидравлическая прочистка системы отопления
Выбор метода осуществляет специалист в зависимости от тяжести проблемы. Для проведения некоторых мероприятий придется кооперироваться с соседями. Качественное выполнение работ поможет повысить эффективность системы отопления и улучшить микроклимат в доме.
Подведём итог
Способов увеличить теплоотдачу радиаторов отопления очень много. Сегодня мы рассмотрели лишь основные из них. Однако, следует помнить, что всегда проще всё продумать заранее, на стадии монтажа, чем прикладывать множество усилий впоследствии, без уверенности в том, что результат будет значительным. К сожалению, в России всё делается на «авось». Заключительным советом редакции Homius.ruбудет такая рекомендация: думайте о будущем и не жалейте средств при монтаже. Сэкономленные сегодня финансовые средства могут завтра обернуться затратами, которые в разы превысят Вашу экономию.
Наиболее оптимальный вариант – всё тепло поднимается вверх, благодаря чему создаётся нормальный теплообмен
Надеемся, что изложенная в сегодняшней статье информация была интересна и полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё достаточно подробно, возможно, у Вас остались вопросы по материалу. В этом случае задавайте их в обсуждениях ниже – редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. Если вы знаете способ улучшить теплоотдачу радиаторов, который не нашёл отражения в сегодняшней статье, просим поделиться им с другими домашними мастерами – эта информация будет весьма полезна. А напоследок предлагаем посмотреть короткий, но достаточно информативный видеоролик по сегодняшней теме.
Пришли холода, включили отопление, а дома всё равно холодно? Знакомая многим ситуация. Первое, что приходит на ум – как заставить работать батареи на 100%? В сегодняшнем обзоре мы решили разобрать, какие из способов, которые можно найти в сети, действительно способствуют повышению теплоотдачи радиаторов, а какие являются вымыслом с научной и практической точки зрения. А поможет нам в этом специально приглашённый специалист.
Вот такую картину можно иногда наблюдать при проверке радиатора тепловизором
