Беспроводная зарядка: идеология и расчет безопасности, схемотехника, изготовление своими руками

Создание конструкции беспроводной зарядки

Как только вы соберете весь необходимый материал для изобретения, можно будет приступать к сборке. Поначалу внимательно изучите схему, которая послужит вам основой для создания сборки:

По ней видно, что новая конструкция использует индукционный метод передачи энергии. С помощью специальной медной проволоки энергия передаются бесконтактным путем с помощью специальных передатчиков, с которых собственно мы и начнем сборку изобретения.

В принципе, если вы прочитали схему и уже поняли, что за чем идет, то можно начинать делать передатчик. По сути сама конструкция не такая сложная, вы поочередно прикрепляете материал и с помощью проволоки создаете первый передатчик для снабжения энергией. Для этого берем проволоку диаметром 0,5 мм и начинаем наматывать ее в виде оправы. Желательно создать 40 витков, процесс должен происходить от середины. Рекомендуем поначалу сделать 20 витков и создать отвод, а затем сделать еще 20 дополнительных витков и вновь создать отвод. В принципе, если вы посмотрите на рисунок, то ничего сложного в этом нет.

Далее мы подключаем транзистор к нашему передатчику. Использовать для этого можно абсолютно любую модель, главное, чтобы базовый номинал этого элемента был в района от 22 до 830 Ом. А чтобы показать наглядно, как именно стоит собрать все эти приборы, то предлагаем ознакомиться с рисунком, он ярко демонстрирует, как именно должна выглядеть конструкция.

Визуальное представление основы конструкции

Стоит понимать, что основным источником питания всей конструкции является блок питания, поэтому поначалу следует создать саму конструкцию, а уже когда все будет готова подключать ее к блоку питания, при условии, что он отключен. А как только все будет подключено и готово, то можно смело экспериментировать.

Последним этапом в создании конструкции станет создание приемника на вашем мобильном телефоне. В этом случае тоже нужно создать круглый набор витков, а затем скрепить конструкцию с аккумулятором мобильного телефона. Сами витки должны создаваться с помощью медной проволоки 0,3-0,4 мм и закреплять их лучше при помощи супер клея, чтобы не размоталось и могло долго находится в собранном состоянии.

После создания основы, необходимо отвод подключить к аккумулятору телефона с помощью диода SS14

А чтобы вы не путались и поняли, как именно это сделать, предлагаем обратить внимание на рисунок

Обязательно создайте моток проволоки для телефона и подключите к аккумулятору

Вот собственно и все, что нужно знать про данное изобретение. Метод индукции наверняка вам понятен и как именно использовать бесконтактное получение энергии, мы думаем, уже объяснять не нужно. Отметим, что первоначальная мощность такой зарядки не велика и потребуется от 6 до 10 часов ожидания, чтобы телефон полностью зарядился. Но если вы хотите увеличить скорость зарядки и ее мощность, вам понадобится более мощный источник питания и более толстая медная проволока в случае создания передатчика.

Теперь у вас есть личная инструкция касательного того, как именно создать беспроводную зарядку, чтобы заряжать свой телефон. Возможно после первого прочтения у вас могут возникнуть некоторые недопонимания, но в процесс практического тестирования вы сами сможете разобраться с тем, как именно нужно конструировать данный прибор. В полевых условиях конечно будет сложно организовать подобный метод, так как в любом случае нужен постоянный источник питания, но вот освободить вашем место от лишних проводов вполне получится. Поэтому можете смело пользоваться и набираться опыта в конструировании.

Узел включения и идентификации зарядного устройства

Чтобы телефон или плеер начал заряжаться от разъёма USB, ему нужно дать понять, что это разъём USB, а не какой-то суррогат. Для этого можно подать на контакт «-D» положительный потенциал. Во всяком случае, для Blackberry и iPod-а этого достаточно. Но, моё фирменное зарядное устройство подаёт положительный потенциал ещё и на контакт «+D», поэтому я поступил точно так же.

Другое назначение этого узла – управление включением и выключением преобразователя 12,6 → 5 Вольт при подключении нагрузки. Эту функцию выполняют транзисторы VT2 и VT3.

В конструкции портативного ЗУ предусмотрен и механический выключатель питания, но его назначение скорее соответствует «выключателю массы» АКБ в автомобиле.

Шаг 6: Прокладываем фольгу (или проводку)

Показать еще 6 изображений

Вы можете увидеть на фотографиях, что моя система состоит из 3 отдельных частей, которые соединяются контактами. Я сделал это, потому что, как я упоминал ранее, я хотел, чтобы все отдельные части оставались отдельными.

На самом устройстве — провод соединяет + на USB (через керамический конденсатор, который вы можете видеть на фотографии) и медную фольгу, которая служит контактом для следующей части.

На заднем корпусе — однослойная медная фольга, идущая от верхней части динамика (то есть контакт, который соединяет первую часть) с верхним правым углом батарейного отсека — это единственная часть, видимая снаружи устройства, и это будет контакт для следующей части.

На задней крышке — пара кусков медной фольги, идущих от проводов зарядной катушки к их соответствующим контактным пинам (часть фольги, торчащая из батарейного и заземленная пластина, которая удерживает SIM-карту на месте — это наша земля)

На самом деле неважно, как вы это делаете, просто убедитесь, что устройство правильно закрывается и что вы не замыкаете никакие элементы

Об автозарядках

Из расчета выше следует, что беспроводные автомобильные зарядки опасны однозначно: их радиус действия доходит до 1 м. Этих бы маркетологов в такой ППЭ пожизненно… или хотя бы то тех пор, пока не ощутят у себя «аппарат на полшестого»… В оправдание приводится относительная кратковременность воздействия и необходимость уберечь от повреждения дорогой гаджет из-за того, что он на шнурке под прикуривателем болтается. Но не умнее было бы просто удлинить шнур, чтобы гаджет мог лежать в в бардачке или другом удобном месте? Вести машину с телефоном в руке все равно рискованно, а кое-где за это могут и штрафануть не слабо.

Какие устройства поддерживают беспроводную зарядку Qi

Узнать об этом можно в поиске на сайте WPC . При этом стоит помнить, что для осуществления беспроводной зарядки вам потребуется две вещи: приемник и передатчик энергии. Одни телефоны (и носимые устройства) уже имеют встроенные зарядные модули, они же приемники; к ним остается только подобрать беспроводную панель, она же передатчик. Другие телефоны – все айфоны, к примеру, – эту технологию пока не поддерживают. К ним, помимо панели, придется купить еще и специальный чехол или насадку с зарядным модулем, который подключается к смартфону через привычный разъем для зарядки.

iQi Wireless Charging Receiver

Напоследок пример того, как обстоят дела с беспроводной зарядкой телефонов Apple. Поскольку айфоны технологию пока не поддерживают, на помощь приходят костыли в виде чехлов, насадок и прочих аксессуаров. Например, чехлы Duracell за 120 долларов, которые сама Apple рекомендует в своем магазине . Но самое удивительное приспособление того же назначения – карта-приемник iQi, которую подключают через разъем Lightning и прячут под обычным чехлом телефона. Проект, успешно собравший средства на краудфандинговой платформе Indiegogo , сейчас можно найти на «Амазоне» (хотя все же лучше, наверное, попробовать дождаться седьмого или восьмого айфона: у того или другого, по слухам, будет свой встроенный приемник для беспроводной зарядки).

Технология беспроводной зарядки появилась несколько лет назад, но до настоящего момента она не находила широкого применения на рынке смартфонов. Lumia 920 и 820 стали первыми смартфонами Nokia, в которых реализована возможность беспроводной зарядки.

Всё, что вам нужно сделать, — положить свой телефон на платформу DT-900, подставку DT-910, подушку Fatboy или динамик JBL PowerUp — и телефон немедленно начнет заряжаться.

Как осуществляется беспроводная зарядка?

Беспроводная подзарядка — это метод передачи электрической энергии через воздух на заряжаемое устройство. Устройство будет заряжаться без непосредственного подключения его к сети. Процесс зарядки потребовал сложного технического решения. На схеме ниже показан основной принцип индуктивной передачи электричества.

Катушка передатчика L1 располагается снизу, а катушка приёмника L2 сверху. L1 находится в зарядном устройстве, L2 — в смартфоне. Переменный ток в катушки L1 образует магнитное поле, которое вызывает появление напряжения в катушке L2. Это напряжение используется для зарядки аккумулятора устройства.

В устройствах с беспроводной зарядкой Nokia применяется технология стандарта Qi (читается ), разработанная и используемая более чем в сотне компаний по всему миру. Это всемирно признанный стандарт, поэтому ваше устройство можно будет подзаряжаться с ним в любой точке земного шара.

Nokia уже заключила соглашения с Coffee Bean, Tea Leaf и Virgin Atlantic — эти компании будут предоставлять своим клиентам возможность заряжать смартфоны Lumia 920 и 820 с помощью беспроводных устройств.

Каждое зарядное устройство Nokia имеет свои особенности.

DT-900 — стандартная, но привлекательная платформа. Во время подзарядки на подставке DT-910 телефон можно использоваться для видеозвонков или работы с приложениями. Подушка Fatboy подойдет тем, кто любит необычные вещи. Динамики JBL PowerUp будут воспроизводить музыку, пока заряжается телефон.

Nokia постаралась сделать процесс беспроводной зарядки удобнее, чем у конкурентов. Активная площадь зарядного устройства увеличена до 80 %, чтобы пользователь просто смог положить телефон на платформу, не тратя лишнее время на его правильное размещение.

Все эти зарядные устройства вы сможете приобрести в магазинах, которые будут торговать смартфонами Lumia 920 и 820.

В данной статье мы расскажем о том, что такое беспроводная зарядка, каковы преимущества и недостатки беспроводной зарядки и как ею пользоваться.

Каково было наше счастье, если бы телефон не нужно было заряжать и подключать к нему кабели, а зарядка происходила по волнам беспроводной связи Wi-Fi. К сожалению, даже на сегодняшний день с учетом таких продвинутых технологий, ни один производитель не может вам обещать такой способ зарядки. Но не все так плачевно, так как все же работающая альтернатива есть, или как-бы сказать что-то похожее на беспроводную зарядку, этим и называется технология по стандарту Qi.

Стоит заметить, что данная технология уже давно принята на вооружение, и сегодня практически каждый второй производитель смартфонов, как бюджет-класса, так и премиум-класса, выпускает свою продукцию с поддержкой как раз-таки того самого стандарта Qi.

Итак, давайте разберемся с вопросом «Стоит ли пользоваться беспроводной зарядкой?», и вообще «Что такое беспроводная зарядка?».

Развитие

Развитием беспроводной зарядки занимаются в мире две большие группы Wireless Power Consortium
и AirFuel Alliance
(объединение A4WP и PMA), есть еще несколько групп малоизвестных в мире, стремящихся продвигать свои собственные более уникальные технологии.

На сегодня основным стал стандарт, разработанный консорциумом Wireless Power Consortium (WPC). Этот стандарт носит название Qi
(на русском произносится как “ци”).

Многие производители смартфонов поддерживают этот стандарт. Так что покупая передатчик Qi нужно что бы и приемник в телефоне так же его поддерживал, а сам передающий модуль может быть и сторонней фирмы.

Стандарт Qi обеспечивает зарядку мощностью до 5 Вт и силой тока 1 или 2 А, при напряжении 5 В. Такие же параметры имеют и проводные зарядки с интерфейсом USB.

Qi так же позволяет приемнику и передатчику обмениваться информацией по своему протоколу. Передатчик запрашивает приемный модуль о поддерживаемых стандартах, уровне зарядки, что позволяет регулировать силу заряда и отключение передающего устройства, если аккумулятор полностью зарядится. Последняя версия Qi имеет КПД около 80% и допускает расстояние между приемником и передатчиком до 45 мм.

На сайте Wireless Power Consortium указано, что сертификацию Qi получили около 1080 устройств.

А вот AirFuel продвигает свой стандарт РМА
. Он меньше распространен, но некоторые производители мобильной техники поддерживают и его. А в отдельных устройствах есть поддержка сразу двух стандартов и РМА, и Qi.

Различиями между стандартами Qi и РМА являются частота передачи и протокол соединения.

Вредность и безопасность

Техника беспроводной передачи методом электромагнитной индукции использует ближнее электромагнитное поле на расстояниях около одной шестой длины волны. Энергия ближнего поля сама по себе не является излучающей. Сила электромагнитного поля быстро падает с увеличением расстояния от источника больше 5 см.

Так что существующие беспроводные зарядки для телефонов можно считать безвредными и безопасными для человека.

Достоинства и недостатки

Главные преимущества, которые можно увидеть в конструкции и методе передачи энергии:

  1. Отсутствие проводов, подключаемых к мобильнику. Не расшатывается разъем USB на телефоне, никто случайно не зацепит. Хотя сам передатчик подключается к розетке проводом.
  2. Возможность использовать несколько передатчиков в здании и переходя из комнаты в комнату не нужно носить с собой зарядку. Можно просто перейдя в другую комнату положить смартфон на передатчик и зарядка продолжится.

К недостаткам можно отнести:

  1. Большее время зарядки, чем от штатного блока питания.
  2. Большая стоимость самого устройства беспроводной зарядки по сравнению с обычным зарядным.

Беспроводная зарядка для телефона своими руками

Если нужное устройство не поддерживает стандарт беспроводной зарядки, то можно сделать такую зарядку и своими руками.

Самый простой способ сделать беспроводную зарядку – это купить передатчик и для телефона приобрести специальный чехол или насадку, которые имеют приемный модуль. Такой приемник подключается к смартфону через обычный зарядный разъем.

Беспроводные зарядные устройства для мобильных телефонов в видеообзоре:

Статья описывает, как работает беспроводное мобильное устройство.

Навигация

Цифровые технологии в нашу эпоху развиваются очень стремительно, и трудно сказать, какое же чудо будет изобретено уже завтра. Сначала мобильные телефоны, которыми мог бы обладать практически каждый человек на Земле, представлялись лишь элементом фантастики, либо атрибутом далекого фантастического будущего.

Но фантастика стала реальностью довольно быстро. А возможность заряжать мобильный телефон зарядкой без проводов можно ли считать фантастикой? Думаю, большинство пользователей так и посчитает, но мы поспешим их удивить – беспроводная зарядка не просто реальность, но уже становится обыденностью.

Сегодня мы в нашем обзоре будем говорить о беспроводных зарядных устройствах. Мы узнаем, как выглядит работа беспроводного заряжающего устройства, и как её нужно устанавливать для сотовых телефонов. Если вы устали путаться в проводах, если вы часто меняли зарядку из-за протёртого кабеля и хотите познакомиться с альтернативными источниками энергии, то наша статья посвящена вам.

Плюсы и минусы самодельной беспроводной зарядки

Устройство для восполнения заряда телефона или планшета без проводов, изготовленное своими руками, при условии соблюдения следующей инструкции и аккуратности домашнего мастера имеет свои достоинства и недостатки. Чтобы понять, имеет ли смысл вообще приступать к сборке, нужно внимательно ознакомиться с первыми и вторыми — и решить, насколько возможность обойтись без шнура компенсирует затраченные время и усилия.

Преимущества самодельной беспроводной зарядки:

  1. Дешевизна. Если приличное заводское устройство стоит от 40 долларов, то на запчасти, необходимые для сборки передатчика и приёмника своими руками, придётся потратить в минимальной комплектации вдвое меньше. Совсем обойтись без расходов, само собой, не получится: пользователь вынужден будет приобрести медную проволоку, транзистор и диод — с большой вероятностью дома у него их не сыщется.
  2. Удобство. Зарядка батареи телефона с помощью стандартного проводного устройства всё ещё остаётся самым надёжным и безопасным вариантом, однако многих владельцев мобильных устройств раздражает само наличие шнура. С беспроводной зарядкой, как несложно догадаться, такой проблемы не возникнет — кабель нужен будет только для подключения катушки-передатчика.
  3. Возможность поэкспериментировать. Если обладателю мобильного телефона не терпится проверить свои навыки намотки и пайки, а просто заменить вышедший из строй разъём в телефоне кажется скучным, самое время приступить к работе — создание беспроводной зарядки поможет занять один-два вечера и гарантированно избавит от скуки.

Недостатки беспроводной зарядки, сделанной своими руками:

  1. Малая «зона покрытия». Самое лучшее самодельное устройство сможет заряжать телефон, находящийся на расстоянии четырёх-пяти сантиметров от катушки-индуктора. Даже для заводских моделей «диапазон» не превышает двадцати сантиметров — и уже поэтому стандартный зарядник с проводом, имеющим длину до полутора метров, гораздо более удобен.
  2. Электромагнитные помехи. Это явление действительно существует и, поскольку беспроводная зарядка неминуемо создаёт сильное магнитное поле, негативно сказывается на окружающих устройствах. Конечно, оно не «убьёт» флешку и не приведёт в негодность оптический диск, а вот существенно ухудшить качество звука, выдаваемого чувствительными динамиками, может легко. Кроме того, нельзя исключать индивидуального воздействия на человеческий организм, самым часто проявляющимся признаком которого является головная боль.
  3. Сложность сборки. Сделать беспроводную зарядку своими руками — это не наклеить защитное стекло: владельцу телефона придётся повозиться, не имея никаких гарантий, что в итоге получится рабочее и безопасное для аппарата устройство. При несоблюдении приведённой ниже инструкции, использовании «неправильных» элементов и просто несчастливой случайности в лучшем случае не будет работать зарядка; в худшем — и сам аппарат.
  4. Необходимость искать запчасти. Если с приобретением медной проволоки (а стальная не подойдёт) проблем не предвидится, то за транзистором и диодом придётся обращаться в специализированный магазин, а то и выписывать их через Интернет. Пользователь, которого не пугают сложности, может действовать именно так; если же главное — комфорт и безопасность любимого телефона, разумнее будет приобрести беспроводную зарядку от любого производителя.

Что-то новое? Нет, давно известное «старое»

Впервые увидев беспроводную зарядку, я подумал, что производители сделали прорыв, открыв какую-то новую технологию. Благо есть Интернет, который поведал мне правду. На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле.

[product_partner img=»https://w-charger.anyshop.pro/images/complit-min.jpg» text=»Универсальная беспроводная зарядка» link=»https://tolkopolezno.ru/pxMPv1?sub_id_1=кнопка1″]

А случилось это, на минуточку, почти 200 лет назад. В последующие годы ряд ученых подтвердили существование электромагнитных волн, а Никола Тесла посвятил годы своей жизни изучению возможности передачи энергии на расстоянии. Посредством электромагнитной индукции физик сумел на расстоянии зажечь лампу накаливания.

Стандарт Qi

Конечно же, беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.

Принцип работы беспроводной зарядки по стандарту Qi

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов. Принцип работы очень прост. Зарядное устройство получает встроенную катушку (медную), которая берет на себя роль создателя и передатчика электромагнитного поля уже на катушку-приемник, уложенной в смартфоне (может быть над батареей или задней крышкой). Электромагнитное излучение возникает в момент, когда мобильный телефон с приемником оказывается в непосредственной близости с передатчиком (обычно около 4 сантиметров). Затем за дело берутся конденсаторы и выпрямитель (маломощный полупроводниковый диод), которые и обеспечивают аккумулятор энергией.

Значит, я смогу сделать беспроводную зарядку своими руками?

Инструкция: как сделать беспроводную зарядку для телефона своими руками

Весь процесс можно поделить на две части: изготовление передатчика и приемника. Первый компонент получится отдельным устройством, а второй будет установлен в телефон.

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора.

Устройство передатчика:
Теперь переходим к изготовлению приемника:

Для многих пользователей, я думаю, лишним не будет видео о том, как сделать своими руками беспроводную зарядку. Поэтому, вот, держите:

Инструкция по изготовлению

Инструкция, показывающая, как сделать своими руками беспроводную зарядку для телефона, несложная. Но следует учесть, что устройство предназначено только для одного аппарата, оно не настраивается и может оказать влияние на работоспособность мобильника. Если инструкция покажется трудновыполнимой или характеристики прибора не смогут удовлетворить потребности, тогда лучше купить его в магазине или продолжить пользоваться проводной зарядкой.

Составные части зарядки WPC

Чтобы сделать своими руками беспроводную зарядку для мобильного телефона, потребуются:

  • прочные ножницы либо кусачки;
  • паяльник;
  • быстросохнущий клей;
  • оправа для проволоки диаметром 50–70 мм;
  • резисторы на 1 кОм и 10 Ом;
  • два конденсатора — 10 n;
  • конденсатор на 100n и 10 µ — по 1 шт.;
  • стабилизатор 7805 (на 5 В);
  • диод VD1–M4;
  • медный обмоточный провод ПЭВ сечением 1 мм, 0,5–0,4 мм;
  • блок питания от обыкновенной проводной зарядки.

Делаем передатчик

Сборка передатчика выполняется в такой последовательности:

Один конец 1-миллиметровой медной проволочки длиной 1–1,5 см оставляется свободным. Другой — плотно наматывается на оправу кольцом к кольцу до образования плоской катушки в 25 витков. Периодически витки проклеиваются быстросохнущим клеем или иным закрепляющим изолирующим материалом

Марка клея и его качество на силу электромагнитного поля не влияют, важно, чтобы он как можно быстрее высыхал

Катушка медной проволоки

  1. Пока высыхает катушка, можно собрать зарядную станцию по схеме, приведённой ниже.

Схема зарядной станции

  1. Далее катушка припаивается. В качестве «+» используется находящийся внутри свободный отрезок, в качестве «-» — оставшийся снаружи.

Свернутая в кольцо проволока помещается в любой имеющийся держатель или в специально для неё придуманную ёмкость — на качество работы устройства это не повлияет

Важно, чтобы катушка располагалась на как можно меньшем удалении от передатчика — это требование стоит учитывать при разработке такого футляра

Важно: В качестве блока питания не следует использовать дешёвое зарядное устройство — оно быстро выходит из строя, и часть схемы придётся перепаивать. Стоит предпочесть более дорогой вариант, в идеале — с установленной защитой от перепадов напряжения и прочими полезными функциями

Делаем приёмник

Приёмник wpc собирается в таком порядке:

  1. Тем же способом, который используется при сборке передатчика, медная проволока толщиной 0,35–0,4 мм наматывается на оправник. Количество витков — 30, они должны как можно плотнее прилегать друг к другу. Если проволока катушки не изолирована, то на неё необходимо нанести защитный лак и дождаться полного высыхания.
  2. Само устройство собирается из заранее подготовленных деталей, ориентируясь на приведённую ниже схему. Применение SMD позволяет минимизировать пространство, отводимое под катушку, следовательно, конструкция корпуса телефона остаётся без изменений.

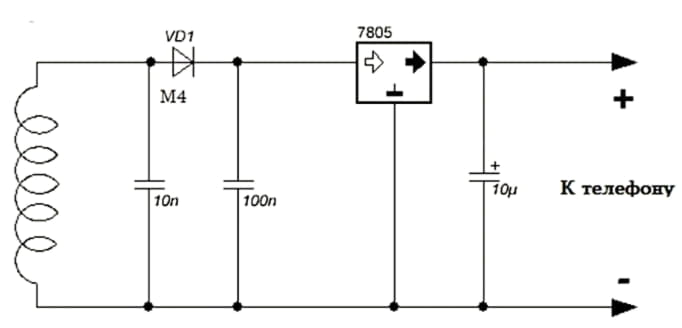

Схема приемника

  1. Катушка подключается, все детали приёмника компонуются таким образом, чтобы ни один из них не выступал наружу. Их также рекомендуется покрыть лаком или иным защитным материалом.
  2. На заключительном этапе сделанная самостоятельно беспроводная зарядка подключается к сети, работа её проверяется на самом мобильном телефоне. Для подключения устройства можно воспользоваться стандартным 5-вольтным адаптером, подключаемым к контуру.

Сборка и проверка

Перед включением самодельной беспроводной зарядки необходимо выбрать, куда будут подключены выходы приёмника. Существует два варианта:

  • к разъёму micro-USB — тогда телефон можно зарядить как от сети, так и от собранной катушки;
  • непосредственно к аккумуляторной батарее — вариант удобен возможностью зарядки даже при выходе из строя стандартного разъёма micro-USB, а также если пользователь решит закрыть его от внешней среды.

В первом случае необходимо правильно подключить разъёмы — левый от основания трапеции, как правило «+», правый — «-». Во втором следует заранее продумать расположение аккумулятора вместе с «довесками» в корпусе и соединить контакты. Сборка закончена.

Распиновка разъёма микро-USB

Приёмник устанавливается внутри корпуса, закрывается крышкой. Передатчик подключается к сети через адаптер 5 В согласно схеме, к нему подносится телефон на расстояние не более 50 мм. Если индикатор зарядки заработал, значит, устройство собрано правильно. Если нет — при сборке допущена ошибка. Необходимо найти слабые места, убедиться в наличии тока и, если перепаять контакты.

Чтобы собранная своими руками беспроводная зарядка для телефона не создавала помех для других электроприборов, её нужно устанавливать на удалении 20–25 см.

О недостатках беспроводной системы зарядки

Эксперты установили, что столь удобное на первый взгляд устройство обладает некоторыми существенными недостатками. К числу таковых можно отнести:

  • отсутствие данных относительно степени негативного воздействия высокочастотных импульсов на человеческий организм;
  • низкий уровень эффективности транслирования энергии;
  • увеличение времени для полного восстановления заряда батареи как минимум на два часа;
  • риск уменьшения рабочей ёмкости аккумулятора, возникающий из-за соединения с зарядным устройством до полного обнуления батареи;
  • при неправильной сборке устройства или при использовании неподходящих комплектующих для беспроводной зарядки возможен перегрев аккумулятора, чреватый его быстрым износом.

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

  • Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
  • Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
  • Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
  • Два диода типа UF;
  • 2 резистoра с номиналом до 1 Ватт;
  • Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
  • Припой;
  • Паяльник.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

до 25 емкости, ток заряда плавно снижается до величины небольшого формирующего дозарядного тока, пока аккумулятор на будет накачан прим. Если же вам что-то непонятно, пишите мне!

Как работает беспроводная зарядка

Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров — передатчика и приемника.

Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.

Cхема беспроводной зарядки

Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.

Сборку беспроводной зарядки своими руками начнем с передатчика.

Передатчик

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.

Транзистор  абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.

Номинал базового резистора не критичен (22 Ом-830 Ом).

Приемник

Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.

Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.

Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.

Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.
