Скважина на воду: как пробурить и обустроить своими руками

Выбор типа скважины

Ствол для скважины может быть:

  • Фильтровым – песчаный колодец;
  • Безфильтровым – артезианский колодец;
  • Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Принцип бурения

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

  • низкая производительность;
  • вероятность заиливания;
  • попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Схема и установка абиссинского колодца

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

7 блиц советов для тех, кто делает скважину сам

  • Перед началом работ соберите сведения у соседей о том, на какой глубине вода в вашем регионе
  • Если вода на уровне 5 м от поверхности, вам повезло. В этом случае можно сделать скважину садовым буром
  • Не обязательно покупать устройство для бурения. Можно взять в наём малогабаритную буровую установку ручного типа
  • При погружении трубы в шахту скважины не опускайте её на самое дно, а оставляйте на полметра выше от самой глубокой точки
  • В трубе должны быть предусмотрены отверстия для вентиляции, иначе вода протухнет. Приделайте к трубе откидывающуюся крышку для доступа воздуха внутрь скважины
  • Использование целостной пластиковой трубы облегчит и удешевит работу
  • Возьмите пробы воды на анализ. Прозрачность воды, пригодной для питья, должна быть не меньше 30 см. Предельно допустимая концентрация нитратов не должна превышать 10 мг/дм3

Скважина на воду

Своими руками

8.3 Общий балл

Скважина на Воду

Актуальность информации

8.5

Доступность применения

7

Раскрытие темы

8

Достоверность информации

9.5

ПЛЮСЫ

Обеспечение бесперебойной подачей воды

МИНУСЫ

  • Достаточно трудоемкий процесс
  • Необходимо наличие спецоборудования

Рейтинг пользователей: Be the first one!

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

  1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
  2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
  3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
  4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
  5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
  6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

  • Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
  • Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
  • Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
  • Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

Гидрогеологи выделяют три диапазона:

  • до 12 м;
  • от 12 до 50 м;
  • от 50 до 200м.

До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла)

Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя. Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды

Делается абиссинский колодец довольно просто:

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

  1. Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
  2. Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.

  3. Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
  4. Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.

Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

  • вырыть обычный колодец и добывать воду с помощью ведра и ворота;
  • построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

От 50 до 200 м

Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

  • содержит кристально чистую воду;
  • имеет высокую производительность на уровне 10 куб.м/ч;
  • может эксплуатироваться более 50 лет.

Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

  • артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
  • сооружение такого объекта обходится довольно дорого.

Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

Каждый из источников водозабора располагается на определенных водоносных слоях

Глубина бурения

Прежде чем приступить к работе, необходимо определиться с глубиной планируемой скважины для чего нужно знать, на какой глубине залегает водоносный слой. Для этого необходимо провести геологические исследования или хотя бы поинтересоваться у соседей, эксплуатирующих скважину, о глубине их скважины. Встречаются еще и в наше время народные специалисты лозоходцы, способные отыскать наиболее близкое расположение воды от поверхности земли.

По своей глубине, скважины делятся на три основных типа:

  1. Неглубокая – не больше 3-х м. Бурить такую скважину рекомендуется, если воды из нее будут использоваться только для технологических и рабочих нужд.
  2. Среднеглубокая – не больше 7 м. Такая скважина создается, если добываемая вода будет применяться как техническая, так и питьевая, но с сомнительным качеством;
  3. Глубокая – больше 7 м. Такой тип скважины делают, когда возникает необходимость в большом количестве питьевой воды.

Бурение скважин водой под давлением – особенности и достоинства метода ↑

Бурение под давлением с использованием воды или специального раствора (чаще всего это глина с водой) называют также гидробурением. В общем виде оно представляет собой воздействие на земляные слои мощным потоком жидкости, вымывающим разрыхленный буром грунт. За счет этого и происходит углубление скважины. Основная часть работ выполняется с помощью малогабаритной буровой установки (МБУ) и подающей в нее воду помпы.

Гидробурение с помощью МБУ

Для устройства водозабора создается замкнутая система, обеспечивающая постоянную циркуляцию водного раствора. Она состоит из:

  1. работающей буровой установки;
  2. приямков – главного и фильтрующего;
  3. всасывающих и подающих шлангов;
  4. помпы.

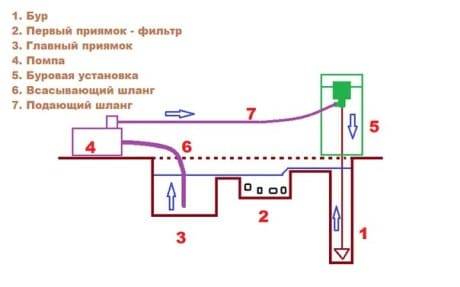

Схематическое изображение процесса гидробурения

При работе бурильный раствор не впитывается в грунт! Во-первых, этому препятствует укрепляющая и шлифующая стенки скважины глина, во-вторых, наличие специального канала для вывода жидкости. Раствор служит также для охлаждения работающего инструмента.

Дно и стенки приямков вы можете выложить и геотекстилем, который не даст воде впитаться в грунт

Бурение скважин водой под давлением имеет следующие преимущества перед другими способами создания автономного водоисточника:

  • Простота использования буровой установки за счет ее небольших размеров, мобильности.
  • Низкая себестоимость. Ту же МБУ вовсе не обязательно покупать. Ее можно взять в аренду или даже сделать самостоятельно.
  • Высокая скорость работы. При всех благоприятных условиях скважину можно пробурить за несколько часов, но иногда на это требуется несколько дней.
  • Возможность сохранить насаждения, ландшафт участка, если он уже облагорожен.
  • Облегченная установка обсадных труб.
  • Экологичность.

Бурение скважины с помощью воды не требует много места и габаритного оборудования

Если вы располагаете информацией о глубине залегания водоносного слоя, то можно приступать к работе.

Как найти воду, определиться с глубиной и местом бурения?

В народе есть приметы, по которым находят воду

Так поступали наши предки — они наблюдали, какие растения произрастают в той или иной местности. Если на участке растут вербы, лещина, то водоносный горизонт залегает близко от поверхности, на таких участках подземные воды находятся на глубине 3-5 метров от поверхности. Если на участке хорошо себя чувствует калина, сирень, рябина, значит, водоносный горизонт находится примерно на глубине 6 — 10 метров.

Всегда стоит помнить о том, что бурить скважину уместно лишь в том случае, когда к вашему дачному домику подведено электричество.

Колодец, который не эксплуатируется с использованием эклектического насоса, быстро заиливается, процесс бурения нужно будет проводить повторно.

  • Если было проведено пробное бурение, в результате которого выяснилось, что водоносный слой расположен на глубине 25 — 30 м, то можно сделать шахтный колодец или водозаборную скважину
  • При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров
  • Перед тем как начать бурение, рассчитайте свои возможности и силы, это трудоемкая работа

В некоторых случаях лучше доверить работу людям, знающим толк в бурении, которые сдадут функционирующий объект в сжатые сроки под ключ. Но если вы всё-таки нацелились на самостоятельную работу, вооружитесь необходимыми знаниями.

При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров.

Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

  1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
  2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
  3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство — оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Обслуживание и эксплуатация

Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.

Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла

Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.

Требования к участку для бурения

Схема работы установки для бурения скважины водой под давлением.

Возведение скважин под воду проводится только на подготовленном земельном участке. К нему предъявляются определенные требования. Во-первых, место должно быть достаточно большим, чтобы при надобности могла подъехать техника. Во-вторых, необходимо учитывать высоту установки и ее ширину. Чтобы бурильная установка смогла без труда заехать на участок, ширина дороги должна составлять не менее 3 метров. В-третьих, поверхность земельного участка должна быть ровной. Допускается небольшой уклон.

Если же это невозможно организовать, то бурить рекомендуется на самом возвышенном месте, чтобы в период таяния снега или дождя скважину не затопило сточными и ливневыми водами. В-четвертых, чтобы вода соответствовала по санитарным показателям и была безопасной в эпидемическом отношении, бурение скважины проводится на расстоянии не менее 50 метров от выгребных ям, свалок. В-пятых, по окончании работ сверху скважину требуется закрыть люком. В-шестых, бурить скважину не рекомендуется у самого дома.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

  • Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
  • На чердаке может быть установлен водонапорный бак
  • Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
  • Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
  • Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
  • В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ
