Пошаговая инструкция по строительству бытовки своими руками
Разберем процесс строительства на примере каркасной конструкции с деревянной основой, обшитой вагонкой. Предлагаем подробную инструкцию.
1. Установка фундамента
Начинают с расчистки площадки под строение. Убирают кустарник и деревья, выкорчевывают пни, выносят камни, если это необходимо. Расчищенную территорию выравнивают, так, чтобы не было неровностей и значительных перепадов высот. После этого намечают площадку под фундамент. В качестве опоры используются блоки из бетона или кирпичные столбики. Их количество зависит от площади вагончика.
Если его ширина меньше или равна 250 см, опоры ставят в каждый угол и под перегородками. Для конструкций без перегородок опорные блоки выставляются с шагом 150-200 см. Для домиков шириной 300 см и больше обязательно монтируется промежуточная балка. Для нее тоже нужны опорные элементы. Их ставят в три ряда параллельно друг другу.
С размеченной под фундамент площадки снимают слой дерна, тщательно трамбуют поверхность. Застилают ее геотекстилем, поверх насыпают отсев щебенки и песок, еще раз утрамбовывают. Можно поступить иначе и подготовить место для каждой опоры. В этом случае под них выкапывается ямки глубиной 250-300 мм. В них засыпается щебенка, тщательно трамбуется. Такая щебневая подушка станет хорошим основанием для опорного элемента.
Осталось выставить блоки. Начинают с углов. Выставленные элементы выравнивают по уровню. Их верхние кромки должны находиться в одной горизонтальной плоскости. На угловые детали укладывают длинные доски или натягивают шнуры. Это ориентиры для установки остальных столбиков. Их ставят и еще раз проверяют горизонталь. Готовые опоры надо защитить от влаги. Их обмазывают битумной изоляцией или укладывают два слоя рубероида либо аналогичного материала.
Instagram gardenkirov
Instagram gardenkirov
Монтаж каркаса
Начинают с установки обвязки. Это короб из бруса, который укладывается на опоры. Для его сборки бруски запиливают вполдерева, складывают и для прочности фиксируют шпильками. Затем укладываются лаги. Шаг укладки — 50 см. После это начинают монтировать стойки из бруса. В рекомендациях, как построить бытовку своими руками, можно найти два варианта изготовления несущей конструкции.
В первом ее сваривают из металлических квадратных труб. Получается прочная и долговечная система, но цена ее будет значительно выше. Можно поступить иначе и сложить каркас из бруса. Все стойки выставляют строго вертикально относительно обвязки, временно фиксируя подпорками. Проверяют вертикаль, после чего закрепляют окончательно, усиливая металлическими уголками. Ставят деревянные укосины, они укрепят конструкцию.
Стойки выставляются с шагом около 1 м. Можно ориентироваться на лаги и выставлять элементы напротив них. Обязательно выставляются стойки в оконных и дверных проемах. Для окон сразу же ставятся и горизонтально направленные перемычки. Позже сюда поставят оконные коробки. Аналогично поступают с проемом под дверь.
На лаги укладывается гидроизоляция. Она защитит основание от влаги и гниения. Сверху укладывается теплоизолятор. Лучше всего брать пенопласт или другой плитный изолятор. Его подрезают так, чтобы он с небольшим сопротивлением плотно входил между лагами. Если постройка не будет эксплуатироваться зимой, можно обойтись без этого. Зашивают утепленный пол досками.
Приступают к обустройству крыши. Чаще всего она односкатная с небольшим уклоном. На верхний край брусков укладывается обвязка из дерева, на нее стропила. Это станет основой для обрешетки, на которую укладывается кровельный пирог. На готовую обрешетку кладут пароизоляцию. Это мембрана или пленка. Ее укладывают внахлест, скрепляют скотчем, чтобы не осталось отверстий.
На изоляцию желательно уложить слой утеплителя. Это может быть минвата, пенопласт, подобные им материалы. Ватный теплоизолятор желательно защитить от влажности дополнительным пленочным слоем. При намокании вата теряет свои свойства. Поверх гидроизоляции настилается фанера. На нее кладется кровельное покрытие. Обычно оно недорогое: ондулин, шифер или современные разновидности рубероида, профлист.
Instagram gardenkirov
Instagram gardenkirov
Двери и перегородкиКак своими руками обшить дверь вагонкой
Как выбрать фундамент для бытовки
Какой бы тип бытовки не был выбран, возводить капитальный фундамент с использованием монолитного бетона или железобетонных свай не понадобится. В данном случае необходимо просто обеспечить защиту бытовки от влаги из земли. Целесообразно для возведения фундамента для бытовки использовать асбестовые трубы, использованные железнодорожные шпалы, шлакоблоки и другой стандартный строительный материал.
Инструкция по укладке фундамента под бытовку:
- Участок, выбранный под возведение рассматриваемого типа строения, очищается от мусора и травы.
- По углам участка и в местах предполагаемого размещения опор (обычно их достаточно 6-8 штук) снимается верхний слой почвы.
- На очищенных от верхнего слоя почвы участках укладывается смесь из щебня, песка и отсева, затем тщательно утрамбовывается специальным приспособлением (предварительно «пирог» нужно тщательно пролить водой).
- Если в качестве фундаментных стоек используются асбестоцементные стаканы, то под ними можно укладывать тротуарную плитку – этот ход позволяет ненамного увеличить площадь опорного основания.
- Шпалы или шлакоблоки (в зависимости от того, какой материал был выбран для возведения фундамента) укладываются на подушку, все эти детали должны быть проверены строительным уровнем на идеально горизонтальное расположение.
- На уложенные шпалы или шлакоблоки прокладывается рубероид в 1-2 слоя – это обеспечит дополнительную защиту основного строения от влаги.
Описываемый тип фундамента очень просто в исполнении – с этой работой справится даже абсолютный новичок в строительстве. Кроме этого, при необходимости осуществить перенос/перевоз бытовки на другое место расположения такой фундамент лишь упростит задачу.
Выбор места строительства
Место расположения будущей постройки выбирается с учётом личных пожеланий и особенностей данного участка, а также с учётом размеров блочного помещения.
Каркасная бытовка под ключ часто делается стационарной. Для них выбор размера и места должен учитывать, что здесь дачный вагончик будет стоять всегда. Поэтому ставят строение на ровное место без грунтовых подтоплений.

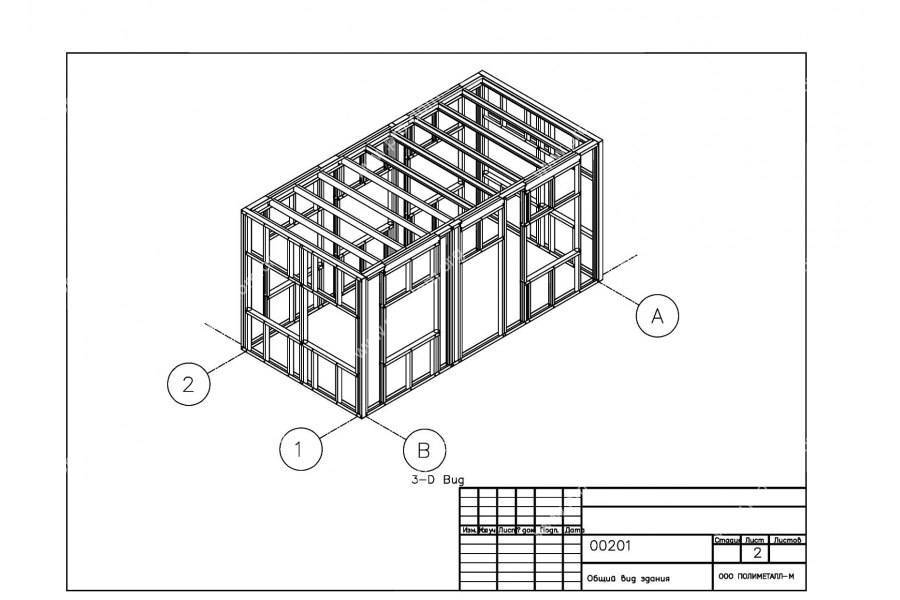

Чертеж своими руками.
Маленькие бытовки используют, если в будущем планируется перемещать их на другое место. Или когда место расположения дачного строения ещё не выбрано, и в будущем планируется строительство большого дачного каркасного дома. В таком случае, к определению места расположения подходят менее ответственно, ставят бытовку там, где есть возможность.
На заметку
Каркасная бытовка 6х3 своими руками представляет собой достаточно большое помещение, поэтому её устанавливают сразу на подходящее с разных точек зрения место.
Также при установке жилой каркасной бытовки учитывают расположение природных водоёмов и сливных ям. Водоёмы должны быть удалены на 20 м от стен жилого дома, а ямы для слива нечистот – не менее чем на 5 м
Также важно учесть удалённость места от линий высоковольтных передач – они создают фоновое неблагоприятное излучение, поэтому строительство жилых домов под ними запрещено нормами санэпидстанции
Фундамент для строения
Постройка каркасной бытовки может быть выполнена как с фундаментом, так и без него. Необходимость фундаментной основы определяется следующими факторами:
- Мобильностью строения и его предназначение – временное это жильё или вагончик ставится здесь надолго.
- Размерами бытовки и весом.
- Особенностями грунта.
Стационарный вагончик стоит поставить на фундаментные опоры. Они защитят его от грунтовой влаги и отсыревания, а значит, продлят срок его службы. В качестве опор достаточно использовать сваи – вкрутить трубы в землю или залить в узкие глубокие ямы бетонный раствор. Свайный фундамент – оптимальный выбор для любых каркасных строений.
Столбчатый фундамент.
В переносном варианте каркасная бытовка для дачи может быть поставлена без опор, заглубленных в землю. При этом под днище домика под наружными углами обязательно укладываются временные подпорки – брёвна или кирпичи – для того чтобы оградить панели днища от луж и грунтовой воды.
Размеры вагончика определяют его вес, давление на землю и размеры фундаментных свай. Для более тяжёлых коробок и стен используют свайные опоры большего диаметра – от 150 мм. Или увеличивают количество опор с небольшим диаметром 90-100 мм. Данные по расположению фундаментных свай и их размерам лучше взять из готовых проектов.
Готовая постройка своими руками.
Также необходимо учитывать особенности грунта на вашем дачном участке. К примеру, для болотистых почв или для строительства на берегу водоёма – для установки каркасной бытовки необходим свайный фундамент. В таком случае сваи необходимо вгонять в грунт независимо от размеров домика и его предназначения. Также сваи обязательно необходимы при строительстве на берегах рек и озёр – так часто складывают простые каркасные бани своими руками.
Таким образом, совсем обойтись без фундамента не удастся. Можно выбрать минимальный вариант, небольшие подпорки — для временных небольших строений. Или сваи, заглублённые в грунт – для стационарных больших вагончиков.
Планировка участка под постройку
Перед тем, как начать строительство бытовки из бруса своими руками, следует подготовить и распланировать участок, на котором будет находиться будущее сооружение. Для подготовки участка, согласно подготовленному чертежу, где указаны полные размеры бытовки, следует найти подходящее место на дачном участке, которое соответствовало бы параметрам будущего объекта.
Вместительная бытовка с оригинальным проектом
Если поиск увенчался успехом, следует начать подготовку выбранного участка. Площадка должна быть ровной и очищенной от сорняков, кустарников и прочих элементов. После того, как площадка полностью очищена, следует обработать ее ядом или селитрой, которая сможет предотвратить дальнейшее распространение растительности.
Для этого подойдет очень плотная клеенка, которую можно купить в любом строительном супермаркете.
Главное – не экономить и подобрать наиболее плотную пленку, что сможет удвоить срок службы фундамента.
Уложив изоляционный слой, выровняйте уровень и сделайте небольшой уклон, наложив слой песка вперемешку со щебнем. Такое действие не только укрепит основание, но и поможет сделать дополнительный дренаж.
Опять же вернемся к важности этого момента, так как деревянные бытовки могут накапливать излишки влаги, что пагубно скажется на долговечности постройки
Фундамент под бытовку
Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.
Пример столбика для фундамента под бытовку
Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.
Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны
При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.
Пример фундамента под дачную бытовку трехметровой ширины
Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.
Оцинковывание крыши
Прикидываем на бумаге, как лягут на крышу листы оцинкованного железа. На одном листе размечаем 15-ть отверстий под шурупы с шайбами, керним их и сверлим отверстия сверлом 4-ре мм. Переворачиваем лист и аккуратненько болгаркой или сверлом снимаем заусенцы.
Укладываем на несколько досок в стопку то количество листов, которое ляжет на крышу без обрезки. Сдвигаем доски так, чтобы сверло попадало не в доски, а в промежуток между ними. Сразу сверлим во всей стопке все отверстия, кроме крайних. Их кернить и высверливать будем на крыше. Переворачиваем листы и аккуратненько болгаркой снимаем заусенцы.
Готовим пару левых и пару правых листов, просверливая в них отверстия слева и справа.
Начинаем укладку и крепление листов с нижнего ряда и слева направо. Перекрываем предыдущий лист последующим на 10-ть см. Затем настилаем второй и третий ряды листов.
Чем бытовка отличается от сарая
Прежде чем выбирать чертежи и оценивать смету будущего строительства, давайте определимся с самим понятием. Домик бытовка — временное сооружение, не относящееся к капитальным строениям, предназначенное для проживания и хранения материалов или инструментов на период строительства основного объекта на участке. Основное отличие от хозпостроек — предназначен именно для проживания, поэтому к конструкции предъявляются более жесткие требования по комфортности.
Для обеспечения строительных площадок чаще всего применяют готовые бытовки на базе блок-контейнеров с металлической несущей рамой. Конструкция довольно прочная, может иметь различную планировку внутреннего пространства. Единственный минус — ширина базовых моделей не превышает 2,4 метров. Это связано со сложностью перевозки таких объектов по дорогам. Если ширина транспортируемого сооружения превышает 2,5 м, требуется оформление специального разрешения в ГИБДД на проезд по дорогам общего пользования. То есть, вам придется платить дополнительно.
Поэтому для дачи или загородного участка стоит построить бытовку по месту — это и обойдется дешевле, да и по размерам ограничений никаких не будет. Тем более, что можно подобрать различные по стоимости и комфорту проекты.
Разновидности
Как вы понимаете, хозяйственную бытовку можно возвести, воспользовавшись несколькими вариантами. Стоит сказать, что у каждого из них есть положительные и отрицательные стороны.
Главная проблема – выгодное соотношение стоимости к качеству, но делая все работы самому, вы отказываетесь от готового изделия, что уже сэкономит немного средств.
Для строительства щитовой бытовки, к примеру, применяются цельные панели. Готовая конструкция будет обладать посредственным качеством и не сможет прослужить долго – пару лет уже будет достижением. Также, она сильно страдает от ветров и дождей.
Материал для изготовления дачной бытовки
Отделка бытовки вагонкой
Если строение используют в качестве места проживания, к строительным материалам предъявляют требования по части экологической безопасности, особенно к внутренней отделке стен, потолка, пола. Каркасное строительство предполагает использование утеплителя, который ставят между двух слоев обшивки.
Дерево
Строение представляет собой каркас бытовки из дерева, снаружи отделанный вагонкой, блок-хаусом. Внутри стены обшивают листами ДСП, ОСБ, толстой фанерой.
Особенности строений:
- кровлю делают по деревянным балкам, стропилам, фермам;
- пол выполняют по балкам из бруса.
Деревянные бытовки легкие, поэтому для их монтажа не требуется глубокий фундамент. Такие строения дешевле металлических, но они и служат меньше (около 15 лет). Транспортируемые бытовки подвергаются различным нагрузкам больше стационарных вариантов. Утепляют деревянные стены слоем минеральной ваты.
Щитовые
Щитовые бытовки дешевы и быстро собираются
Внутренние и наружные стены крепятся к стойкам цельными щитами. Щитовые конструкции отличаются минимальными затратами материалов, быстрой сборкой.
В качестве штучных ограждений выступают:
- рамки, обшитые ДСП, цементно-стружечными панелями (ЦСП);
- дощатые щиты;
- блоки из вагонки.
Из ОСБ плит
ОСБ — материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу
Крупноразмерные элементы в качестве стеновой облицовки дают преимущество в виде жесткости. Такие конструкции предназначены для переносных и перевозных модулей.
Плиты ОСБ имеют следующие характеристики:
- сделана в виде многослойного листа из стружки, которая скреплена смолой с добавлением искусственного воска;
- почти не впитывает влагу, не набухает от воды.
Стройматериал хорошо удерживает метизы, не трескается, сочетается с различными отделочными слоями. К недостаткам относят низкую проницаемость для пара.
Из металлопрофиля
С помощью профильной трубы каркасу можно придать разную форму, устроить любую планировку помещения. Для повышения безопасности проемы оснащают стальными решетками, делают железные входные двери.
Особенности каркасных бытовок из металлопрофиля:
- стены выполняют металлическими профлистами, сэндвич-панелями с внутренней прослойкой утеплителя;
- крышу кроют оцинкованными стальными листами.
Внутри металлической бытовки подшивают дополнительный потолок для утепления поверхности, предохранения от шума.
Из сэндвич-панелей
Строения из сэндвич-панелей считаются самыми теплыми и комфортными
Материал обшивки легкий, не требует усиления каркасных стоек, других несущих элементов. Дом просто строить, работы не занимают много времени.
Свойства панелей по типу сэндвича:
- экологическая чистота;
- устойчивые характеристики огнестойкости;
- влагостойкость;
- хорошая теплоизоляция, шумозащита.
Панели декоративной группы отличаются красивым внешним видом, облицовочные плиты монтируют круглый год, независимо от температуры воздуха.
Обустройство кровли
Так как планировка бытовки со всеми удобствами очень проста, то и крышу лучше делать односкатной. Такой вариант отнимет меньше сил и затраты так же будут минимальны. Перед укладкой кровли кладутся стропила из досок 150*50 мм на ребро.
Стропила кладутся на балки стен точно с таким же шагом, как и они. Если нет желания особенно долго выпиливать специализированные пазы для укладки стропил, соедините их с балками при помощи оцинкованного углового профиля. Сверху на стропила кладется обрешетка или листы фанеры ОСБ.
Дешевле и проще всего производить кровлю крыши при помощи ондулина, под который для начала устилается ветрозащитный материал.
Ветрозащитная пленка укладывается с нахлестом по направлению от низа крыши вверх и крепится строительными скобами. Далее укладывается ондулин или профнастил, соответственно инструкции.
Крыльцо
Так как времянка существенно приподнята поверхностью почвы, из бруса и досок делаем крыльцо, наносим на него кистью грунтовку и два слоя краски, а ступени красим яхтным лаком. Устанавливаем крыльцо напротив двери. Времянка готова к проживанию.
Процесс строительства Времянки будет сфотографирован, а фотографии будут размещены на этой странице.
. Критику и обмен опытом одобряю и приветствую. В хороших комментариях сохраняю ссылку на сайт автора!
И не забывайте, пожалуйста, нажимать на кнопки социальных сетей, которые расположены под текстом каждой страницы сайта. Продолжение тут…
Строим бытовку быстро и дешево – нюансы каркасной технологии
Чтобы построить каркасную бытовку понадобятся следующие материалы:
- брус 100х100 мм;
- доски 35х100 мм;
- минеральные маты толщиной 100 мм и плотностью 25–35 кг/м3;
- пароизоляция;
- ветро- влагоизоляция;
- OSB;
- материал для отделки – вагонка, блок-хаус или др.
Строительство стен начинаем с установки угловых стоек, которые выполняются из бруса 100х100 мм. Для их фиксации используйте уголки и саморезы, укрепите их раскосами. Убедившись в вертикальности всех стоек, соедините их верхней обвязкой, в качестве которой используйте доску 35х100 мм.
Затем можно установить промежуточные стойки, выполненные из досок. К верхней и нижней обвязке они крепятся при помощи металлических уголков. Чтобы придать конструкции жесткости, закрепите межу ними в шахматном порядке горизонтальные перемычки. Кроме того, горизонтальные планки из этих же досок установите над и под проемами.
Если крыша конструкции будет двускатной, уложите на каркас стен балки перекрытия. Так как практически никакую нагрузку балки нести не будут, можно использовать те же доски 30-100 мм. Установите их кромкой на обвязку и закрепите в таком положении при помощи уголков. Шаг досок можно сделать около 40 см.
Каркасная бытовка из бруса и досок
После этого можно приступать к утеплению и обшивке каркаса. Начинать лучше с крыши, но этот этап мы рассмотрим отдельно, а сейчас утеплим пол и стены. Теплоизоляция пола начинается с укладки чернового настила на балки-перекрытия. Так как несущую функцию он выполнять не будет, для этих целей можно использовать любые доски. Поверх чернового настила укладывается гидроизоляция, и затем устанавливаются лаги пола. Не забудьте выровнять лаги в горизонтальной плоскости.
Далее пространство лаг нужно заполнить теплоизоляционным материалом, для этого можно использовать как минвату, так и любой другой утеплитель. Поверхность лаг и теплоизоляции необходимо защитить от влаги еще одним слоем гидроизоляционной пленки. Затем можно выполнять монтаж дощатого настила.
Примерно так же утепляется и перекрытие потолка – утеплителем заполняется пространство между балками перекрытия или стропилами (если крыша односкатная). Чтобы зафиксировать плиты, можно зигзагообразно натянуть между балками проволоку или капроновый шнур. Затем снизу к балкам перекрытия степлером крепится пароизоляционная пленка. Поверх пароизоляции выполняется обрешетка из рейки 20х30 мм, к которой крепится вагонка или другой отделочный материал.
Одним из наиболее важных моментов каркасного строительства является утепление стен. От него зависит не только комфорт пребывания в помещении и энергоэкономность постройки, но и долговечность всего строения. Теплоизоляцию начинаем с монтажа пароизоляционной пленки, которая крепится на каркас с внутренней стороны стен. Предварительно на стойки желательно наклеить уплотнительную ленту, чтобы в последствии не произошло разгерметизации контура на участках крепления пленки к каркасу. Фиксация пароизоляции осуществляется с использованием степлера – скобы забиваются с шагом 100-150 мм.
Затем пространство каркаса надо заполнить минеральными матами. В процессе утепления соблюдайте одно главное правило – в стенах нигде не должно быть щелей. Если щели образовались, их нужно забить обрезками минваты, в противном случае образуются мостики холода. По завершению теплоизоляции каркаса закрепите с наружной стороны влаго- ветрозащиту. Монтаж мембраны осуществляется по описанной выше схеме.
Утепляем каркас минватой для создания наиболее комфортного микроклимата
Поверх ветрозащиты к каркасу крепится обрешетка. Как правило, рейки располагаются вертикально. Для крепления обрешетки используйте саморезы, вкручивая их с шагом 25 мм. Затем выполняется обшивка стен снаружи OSB. Плиты крепятся к обрешетке тоже саморезами. Чтобы заранее не раскраивать обшивку, дверные и оконные проемы можно вырезать электролобзиком по месту, т.е. после монтажа плит. Имейте в виду, что между плитами необходимо обеспечить деформационные швы толщиной 5 мм. Эти швы обязательно заполните строительным герметиком или монтажной пеной.
Далее надо отделать вагонкой, профнастилом, сайдингом или любым другим фасадным покрытием. Сразу же установите двери и окна. С внутренней стороны к каркасу крепится обрешетка так же, как и снаружи, после чего стены обшиваются вагонкой или даже гипсокартоном.
