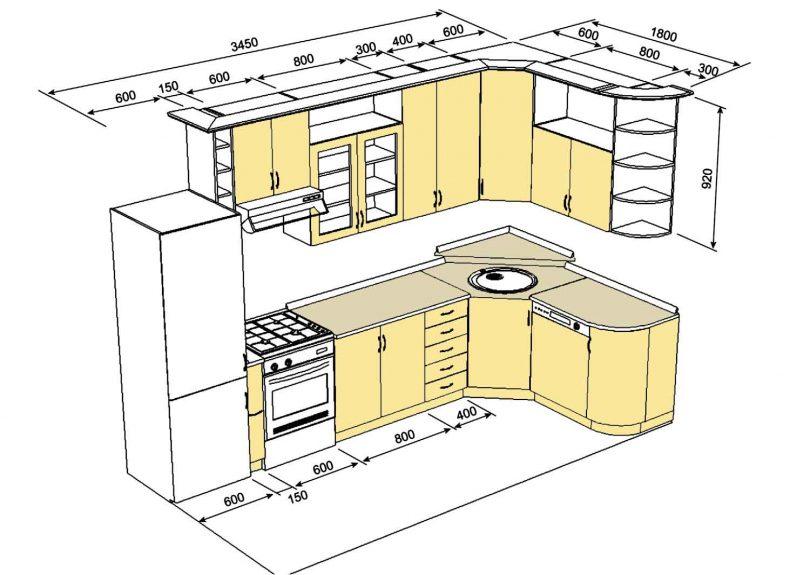

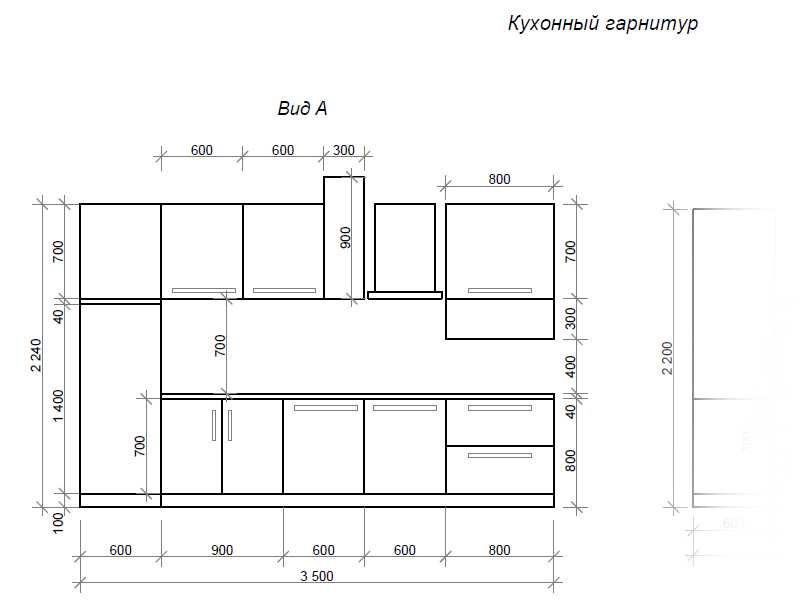

Чертеж кухни с размерами: инструкция, как нарисовать и сделать своими руками

Декоративное оформление

В приоритет сегодня простота – действительно, экологичные, простые решения украшают современное пространство. Визуально оно воспринимается легче, добавляет воздуха в помещение, делает его гармоничным.

Подсказки по декору кухни, изготовленной самостоятельно:

Сама кухня может быть простой, неброской, но ее сделает более изящной гарнитур – например, под старину. Найти такие варианты несложно, и стоимость посильная, а восприятие интерьера сразу меняется.

Деревянную мебель можно покрасить специальными меловыми красками: они экологичны, очень популярны и смотрятся хорошо. И, главное, рассчитаны в том числе на использование неспециалистами.

Подсветкой сложно испортить гарнитур, и есть масса вариантов, как провести ее через него. Скрытый монтаж или использование специального карниза – есть хорошие варианты украсить мебель с помощью светового, к тому же функционального декора.

Открытые полки – не выходящий из моды элемент гарнитура. Сейчас он вышел на какой-то новый виток популярности. На полках выставляют красивые емкости для сыпучих продуктов, которые задают настроение интерьеру.

В целом стоит обратить внимание на ретронаправления: сейчас многие дизайнеры черпают вдохновение из мебели и интерьеров кухонь 60-х, 70-х. Это уютные пространства, лишенные пластиковой избыточности, а также акцентов, свойственных хай-теку и минимализму, например

Вместо дверок в кухонных нижних шкафчиках может использоваться текстиль, а внутри шкафчиков может быть не «грустная» фанерная стенка, а красивые моющиеся обои. Декоративный кирпич все меньше используется для зонирования частей кухни, но, если его обыграть как часть исторической кладки здания, интерьер сразу преображается.

Также часто идеей выступает максимально простая, даже примитивная кухня, но которую «делает» декор в виде емкостей для сыпучих, разных баночек и элементов хранения, текстиля, растений и т. д. В таком случае кухня будет недорогой, простой, фоновой, однотонной. А вот декор, подобранный на усмотрение и по вкусу хозяина, разукрасит этот фон.

Проектирование — не мы, чертеж — мы

Не всё за вас сделают в бесплатном планировочной решении (да и в платном тоже). Проект кухни с расстановкой мебели, проектирование и чертеж для распилов вам дадут, а вот план электрики, вентиляции, стык пола на кухне — делаем сами.

Размещение всех розеток

Для этого важно знать не только встраиваемую технику: кофеварка, чайник, тостер, блендер и т.д. Отдельно розетка под мойкой на случай измельчителя отходов или помпы для фильтра.

Все контуры света и расположение всех выключателей

Важно: стандарт включения подсветки фартука кнопкой на нем самом — ошибка. Делайте подвод всего дополнительного освещения на нормальный выключатель на входе в кухню — пользоваться им будете чаще чем верхним светом. Особенно важно делать нормальное включение в кухне-гостиной.

Ручки. Нет, нельзя оставить на потом. От них сильно зависит внешний вид. Плюс, для угловых или маленьких кухонь могут быть нюансы с открыванием дверц.

Правильное подключение вытяжки подразумевает тройник с обратным клапаном, который куда-то нужно отвести. Если кухня не до потолка, проблем нет. Но правильная кухня делается до потолка — думайте куда делать свободный отвод вытяжки.

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

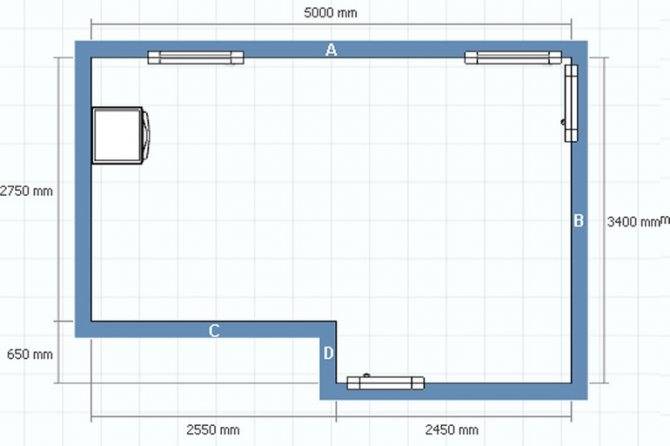

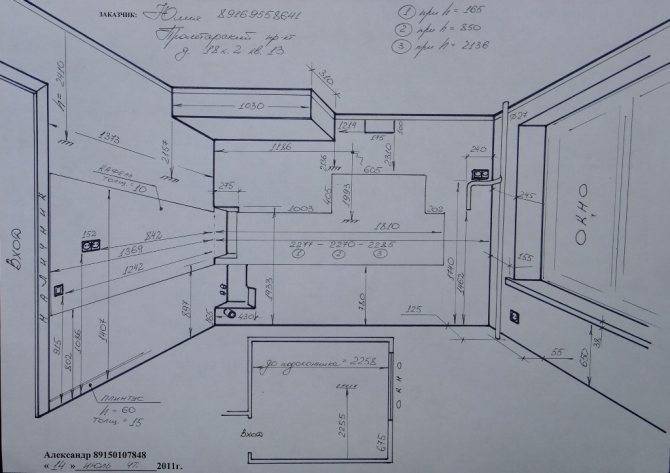

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

1. Возле пола.
2. Посередине высоты стены
3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

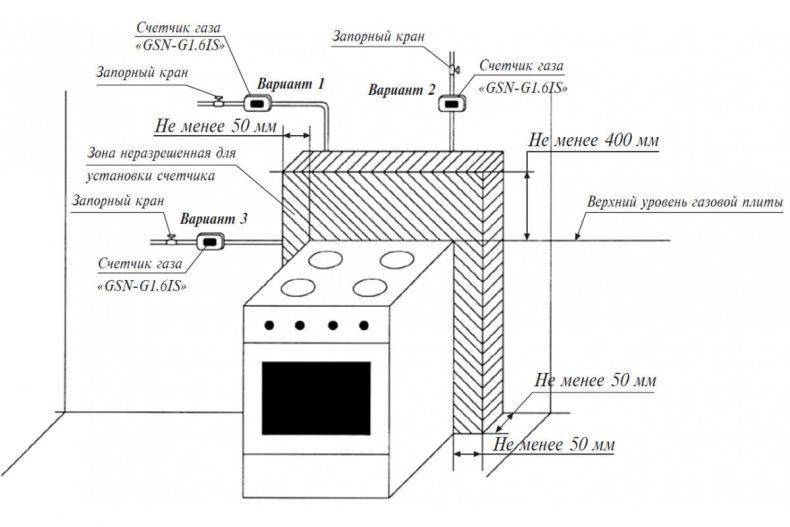

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

• Прямая.
• П-образная.
• Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Дизайн кухни и его карандашный рисунок

Чтобы карандашом самому нарисовать проект, необходимо сначала получить истинные размеры помещения.

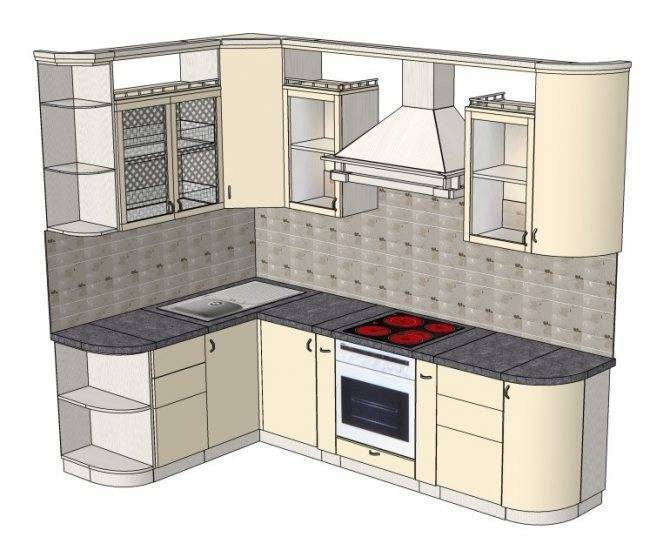

Готовый 3D дизайн и проект кухни

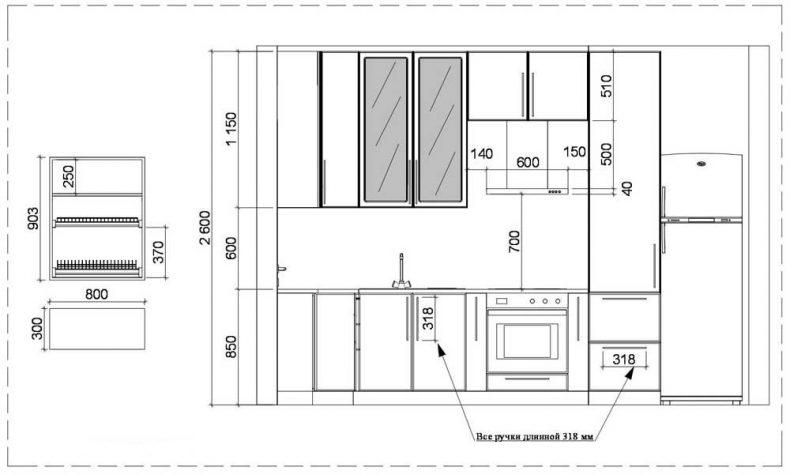

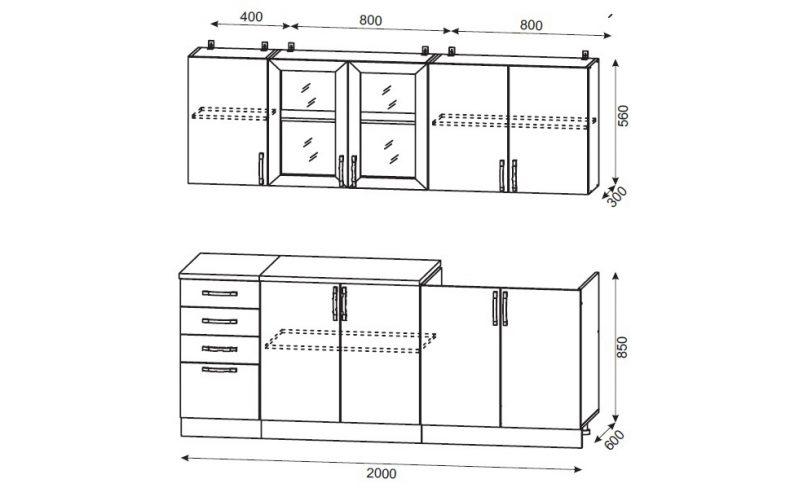

Рисунок делается в нескольких проекциях: вид сбоку, вид сзади и главный вид.

Рисунок интерьера и дизайна кухни-студии должен начинаться с разработки плана с указанием всех размеров. Кроме того, прорисовываются различные выступы и ниши.

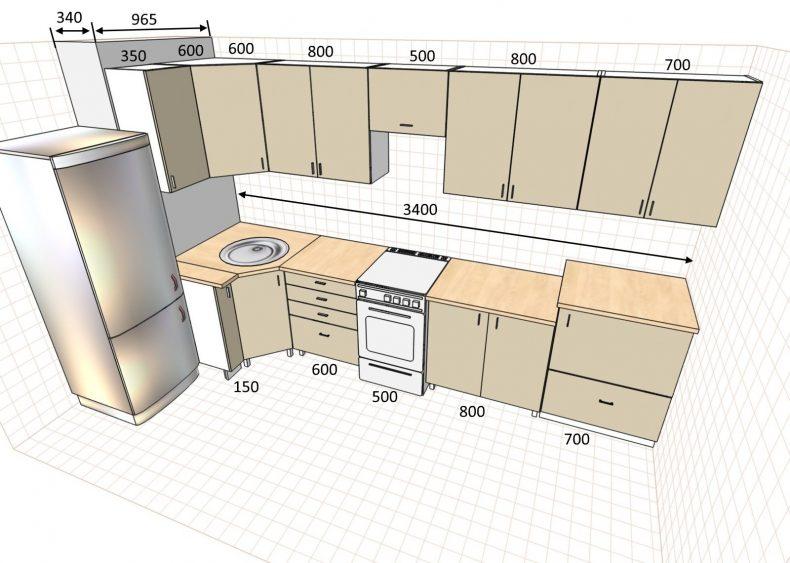

Когда создаётся чертёж будущей кухни, обязательно показывается местонахождение бытовой техники, прорисовывается установка мебельного гарнитура. Это, в основном, касается рабочей зоны кухни и столовой. Чтобы проект был законченным, нужно на чертеже показать, как будут проложены инженерные коммуникации, где будут находиться радиаторы.

Вариант проекта и чертежа кухни в специальной программе

От правильного расположения зависит вид будущей планировки.

Когда делается профессиональная планировка, на чертежах показываются магистральные коммуникации, расположение вентилей, которые требуют свободного доступа. Иногда установка бытовой техники не позволяет воспользоваться сделанной разводкой. Для решения такой проблемы применяют гибкие шланги. Чтобы самостоятельно нарисовать интерьер небольшой кухни 6 метров, нужно при размещении мебели, учитывать все коммуникации: газ, воду, электропроводку. Установка мебели не должна мешать их нормальной работе.

https://youtube.com/watch?v=d_e10jF3NPc

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

1. Измерить основные параметры помещения, учитывать не стандартные размеры.
2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

1. Длина и ширина помещения.
2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Преимущества самостоятельной работы

Самым главным плюсом является возможность смоделировать эскиз кухни своей мечты, пользуясь своими предыдущими навыками в рисовании, измерениях, вычислениях, творческих идеях и желании нарисовать проект кухни единственный и неповторимый. Эта увлекательная работа принесет немало приятных эмоций, т.к. кроме самовыражения она предусматривает пожелания домочадцев в плане комфортности для каждого. Поэтому нарисовать кухню на бумаге смогут все члены семьи, а на общем совете можно выбрать самые оригинальные эскизы.

Вторым преимуществом является значительная экономия средств на вызове дизайнера и полной разработке проекта. Представив эту сумму, рекомендуется все-таки попробовать нарисовать эскиз кухни своими силами.

Важно продумать план будущей кухни с максимальной точностью, рассчитывая каждый сантиметр и учитывая каждую мелкую деталь

Раскройка

Самостоятельное изготовление мебели начинается с распиливания древесных плит под размеры тех или иных элементов. Лучше всего делать это с экономией расходных материалов, чтоб обойтись наименьшим их количеством. Позволяет достичь этого правильная раскройка. Выполнить ее можно своими силами либо заказать у опытных мастеров.

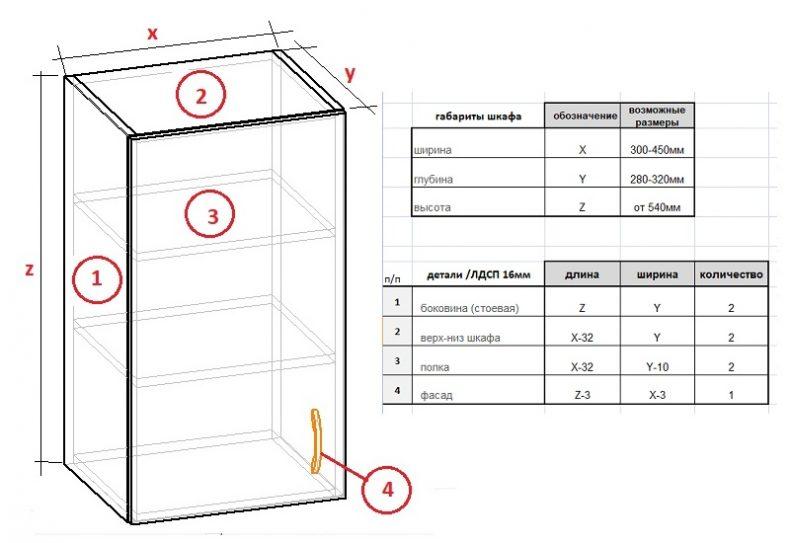

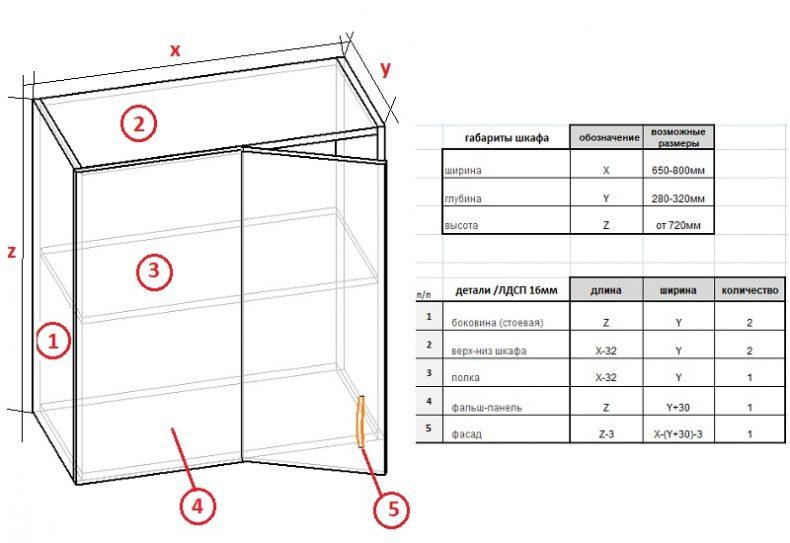

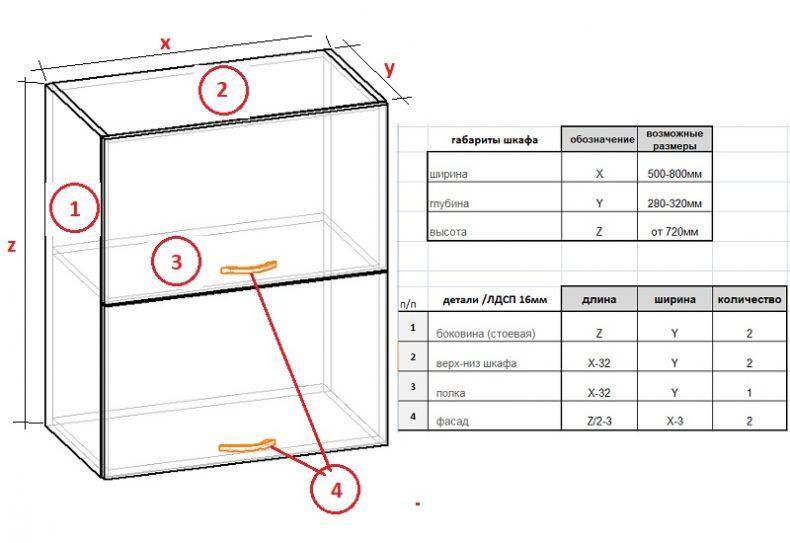

Изначально потребуется правильно рассчитать габариты каждого предмета кухонной мебели. Например, для шкафа шириной 0,6 метра и высотой 0,8 метра со встроенной полкой:

• боковые стенки по длине составят 800-15*2=770 миллиметров, при этом 15 — ширина древесноволокнистой плиты, которая будет использоваться в изготовлении шкафчика;
• длина нижней и верхней части составляет 0,6 метра, при этом она не ограничена никакими деталями;
• полки по длине будут 600-15*2=570 мм, по бокам располагаются стенки толщиной 15 миллиметров каждая.

Расчет подобного типа осуществляется для всех элементов мебельного гарнитура. После чего эскиз переносится на материал таким образом, чтобы на последнем было как можно меньше обрезков. Лучше всего для этого пользоваться макетами из плотной бумаги. Их располагают на древесноволокнистом листе, меняют местами, передвигают, при этом добавляют либо убирают детали, не позволяющие использовать материал изготовления рационально.

Недостатки самостоятельной работы

Минусов в творческой работе всегда очень мало, т.к. она позволяет обрести дополнительные навыки и получить опыт в новом для себя деле

Единственное, на что стоит обратить внимание, так это тщательное, скрупулезное выполнение задания по измерению каждого сантиметра площади кухни и переносу его на бумагу, изготовлению картонных макетов и других работ, требующих наличия времени и аккуратности выполнения. В противном случае, кухонный гарнитур не подойдет по размеру или дверь будет открываться наполовину, ударяясь о мебель

Поэтому, выполняя эскиз, не стоит игнорировать советы по полному воссозданию будущей кухни маленького размера на бумаге, тогда все получится и станет на свои места

Поэтому, выполняя эскиз, не стоит игнорировать советы по полному воссозданию будущей кухни маленького размера на бумаге, тогда все получится и станет на свои места.

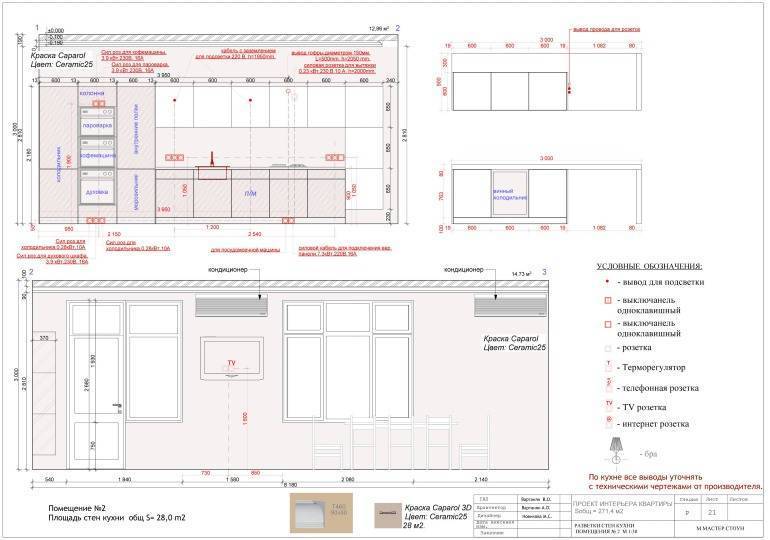

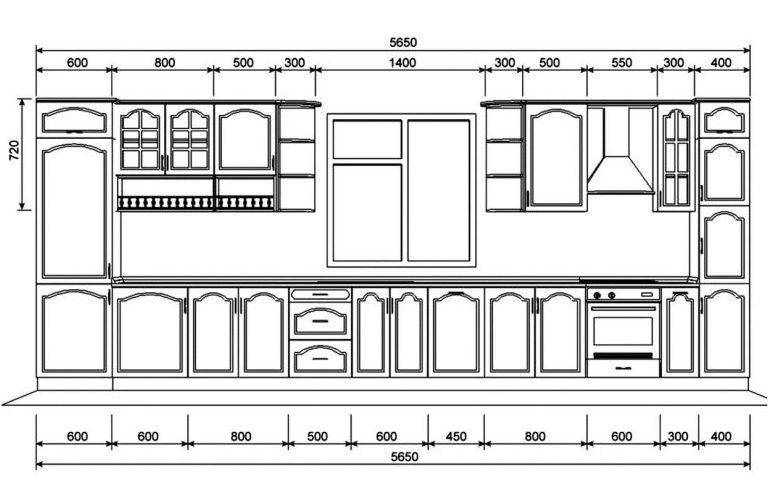

Профессиональная развертка стен, сделанная в специальной программе

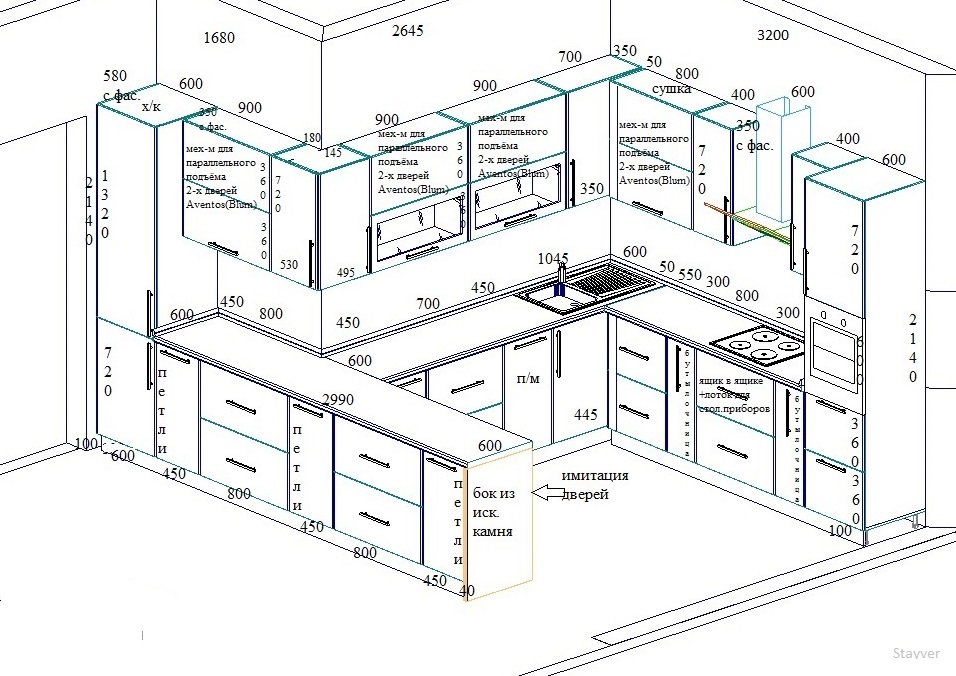

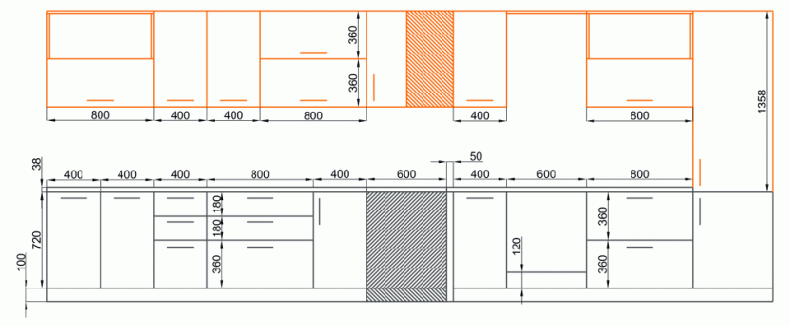

Готовые чертежи кухни. Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

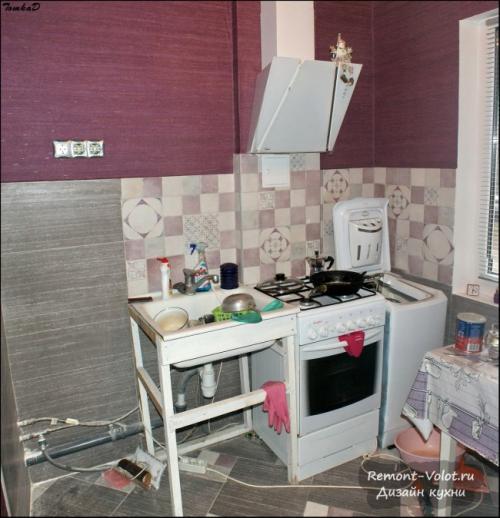

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём.  Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

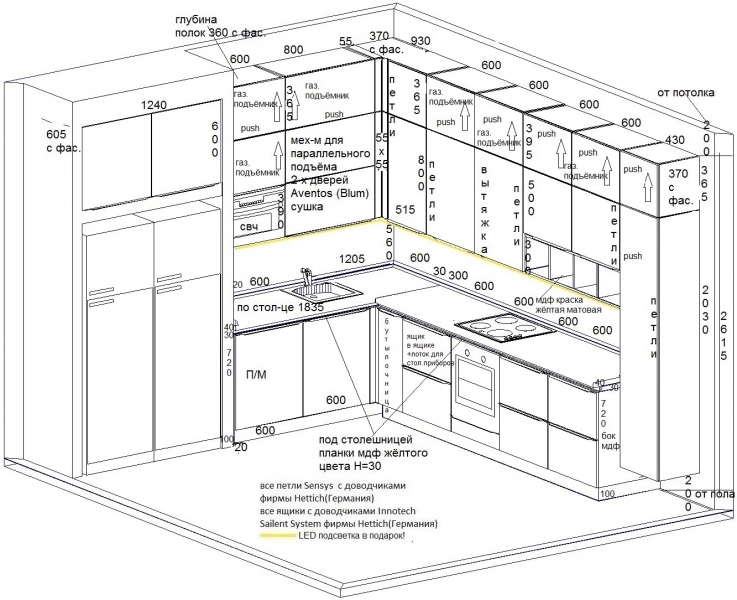

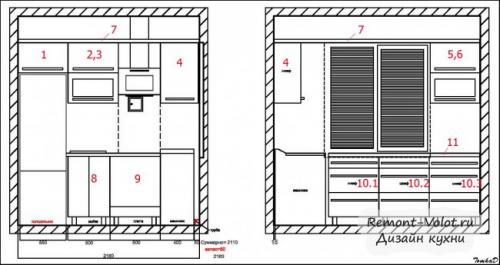

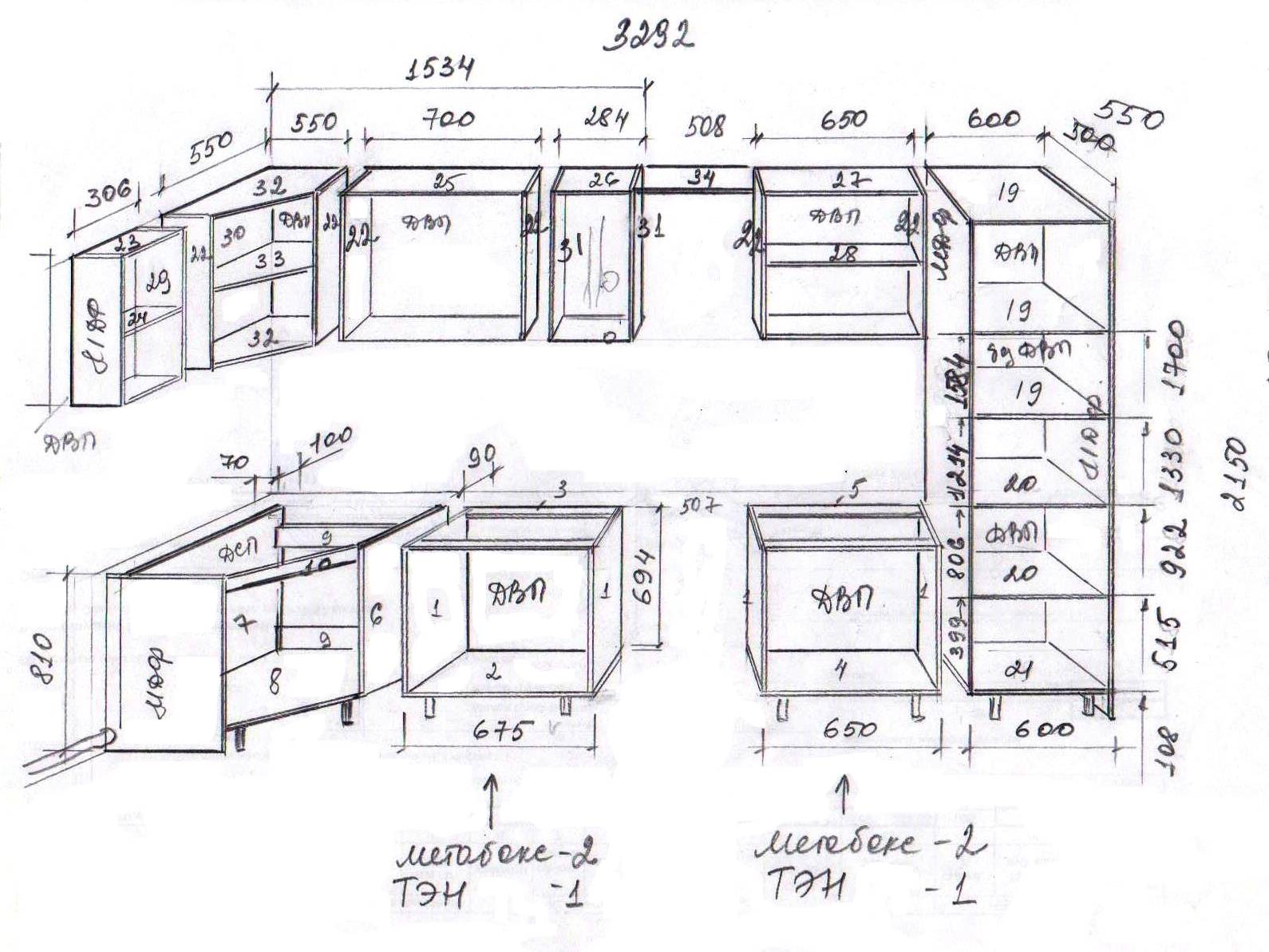

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит  оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться  онлайн конструктором у нас на сайте . Особенных заний для использования не требуется – берите и рисуйте.

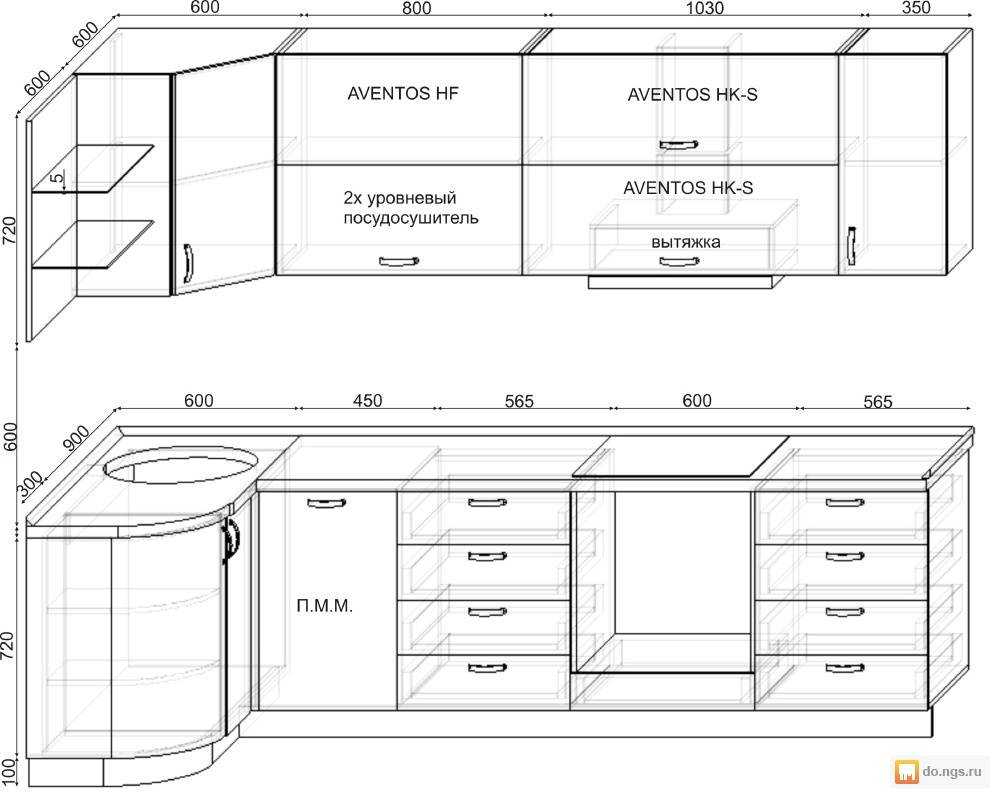

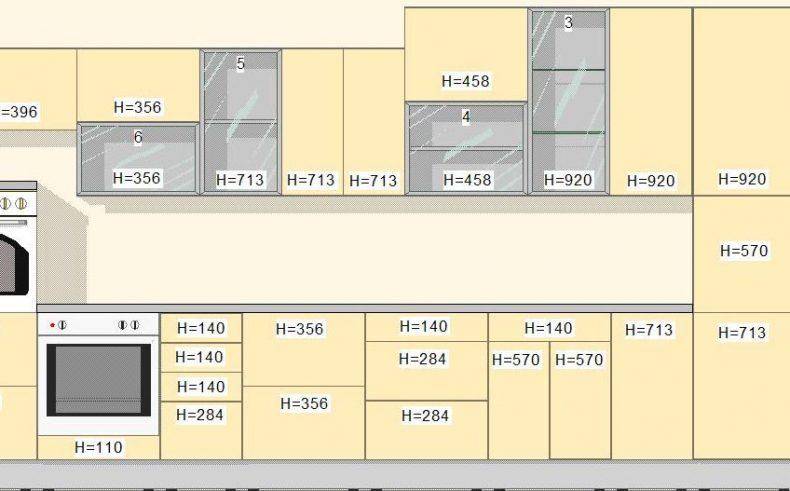

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

• Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
• Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

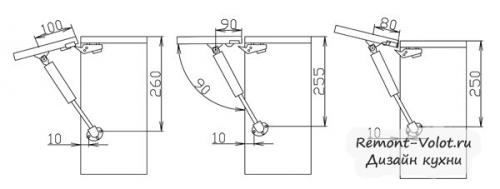

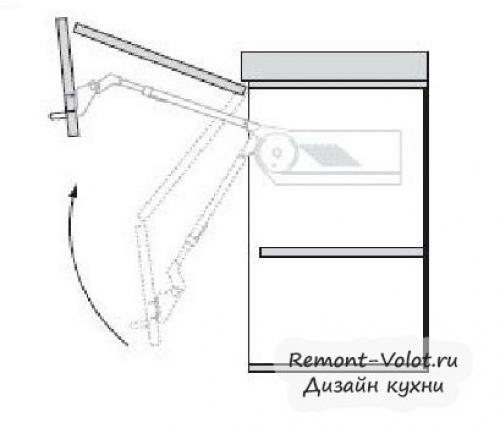

Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

• Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
• В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
• Шкафы 10.1-10.3  – это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

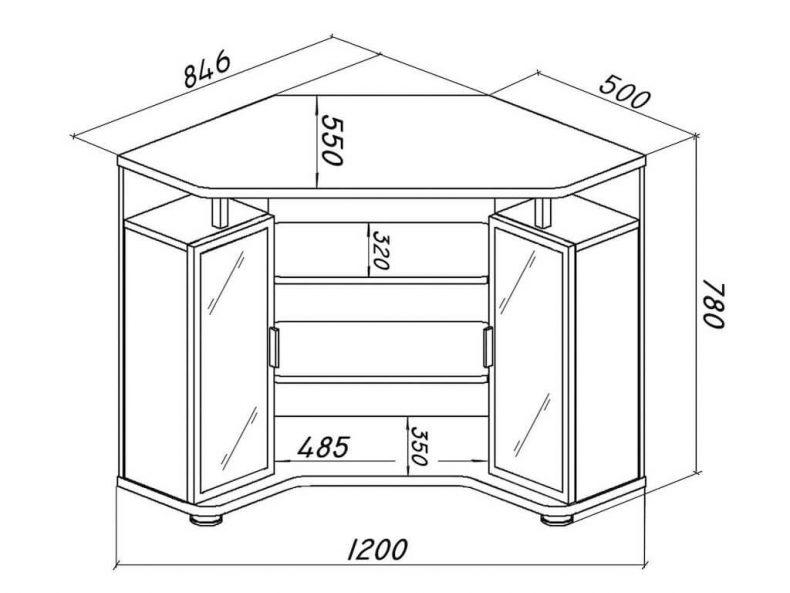

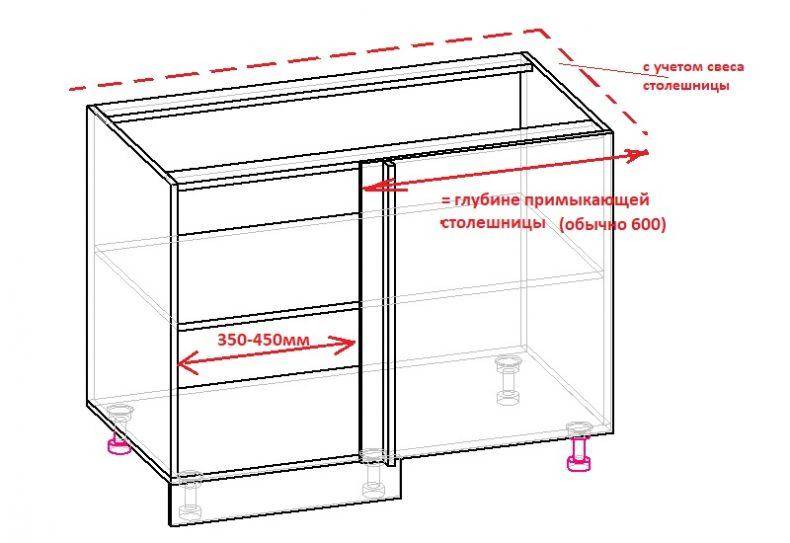

Особенности проектирования нестандартных модулей

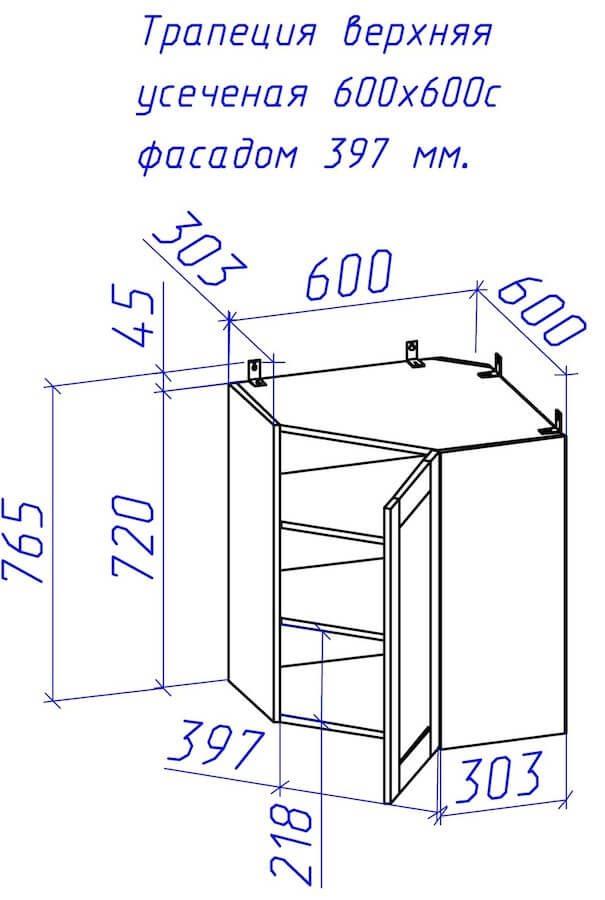

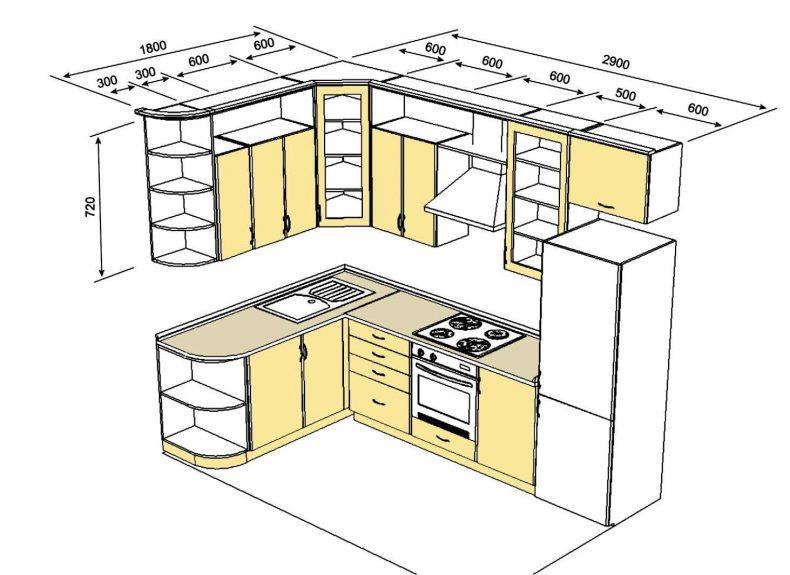

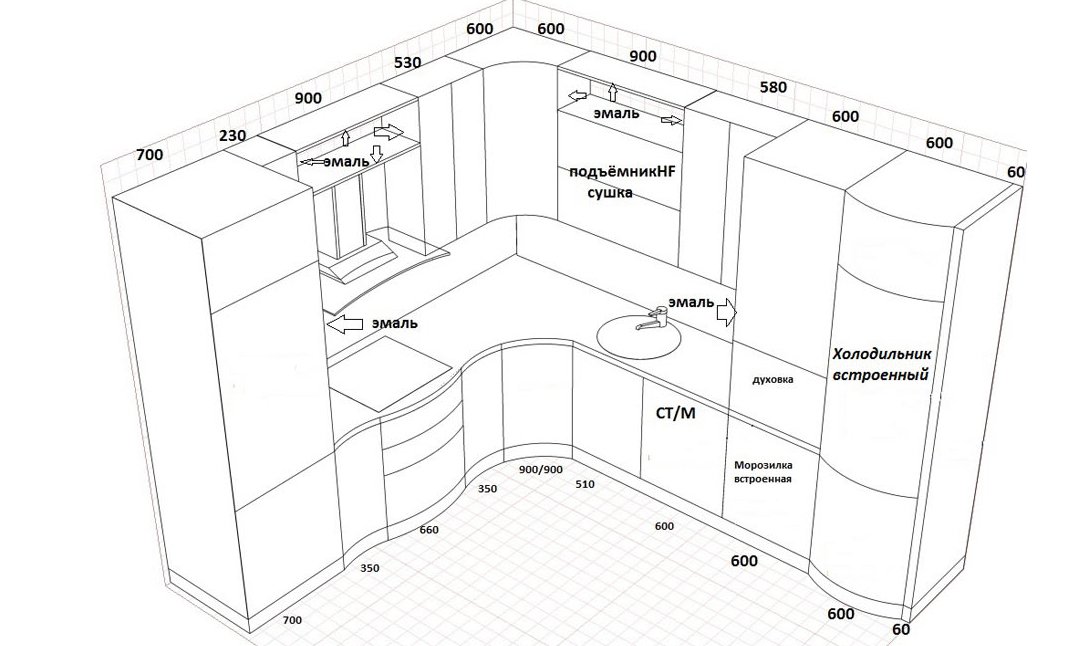

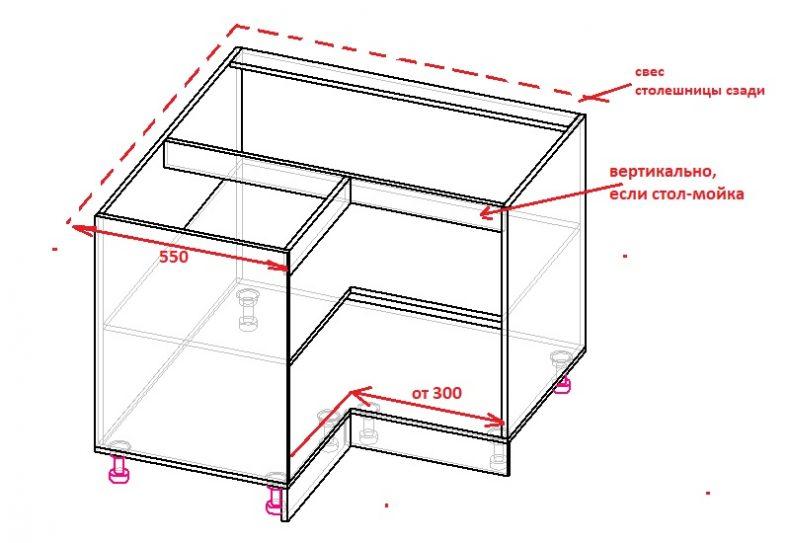

Чертеж угловой кухни учитывает особенности размещения навесных и напольных шкафов, их размеров, так как они отличаются от другой мебели.

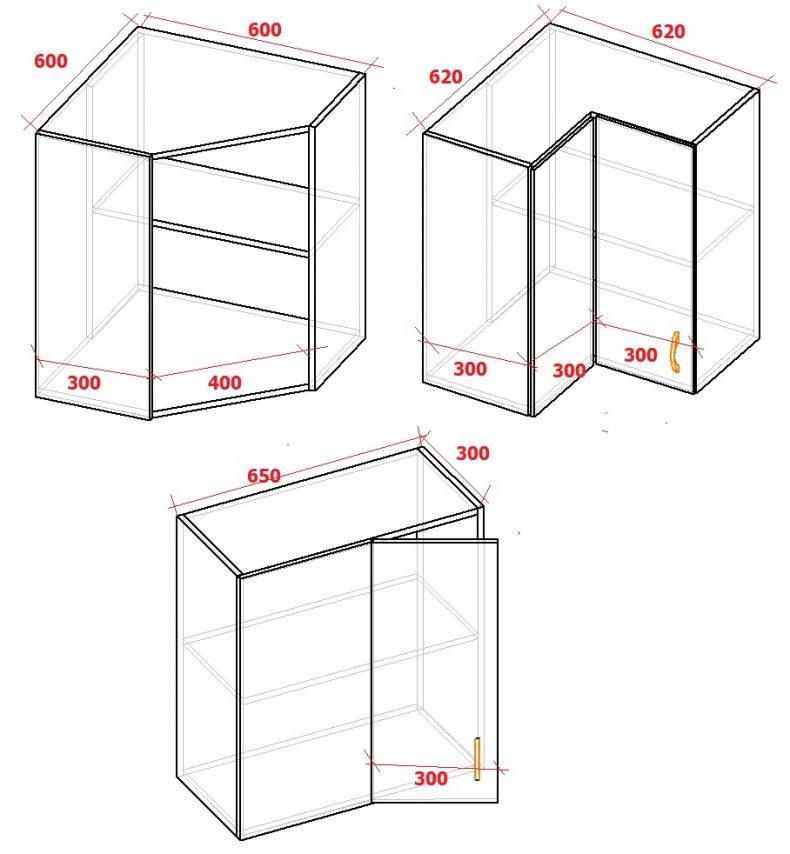

Угловая мебель в каталогах представлена в нескольких вариантах и способом открывания дверец:

• Распахивающиеся в сторону, вверх, раздвижные или имеющие сложную геометрическую конструкцию.
• Такие конструкции пользуются большим спросом из-за функциональности, экономии пространства, эстетичности.
• Правила треугольника в таком варианте действует как холодильник и мойка по сторонам, а плита в центре.

Каждый чертеж должен тщательно, детально прорабатываться, вплоть до подробного описания фасада мебели, количества полочек, их глубины, способы открывания дверец, используемой фурнитуры, материала изготовления, расположения коммуникаций.

На плане это выглядит в виде схем деталей в разных ракурсах, расположении труб, разведение проводки. Чтобы не перегружать схему, рисуют несколько разных планов на одно помещение.

На заметку: Погрешности даже в 1 см не допускаются, так как могут привести к перекосам, несоответствиям при сборке.

Отдельно рассматривают особенности комнаты, наличие ниш, выступов, колонн, нестандартное расположение коммуникаций, раковины, розеток. При желании и согласовании можно перенести точки в нужное место.

Если это не представляется возможным, используют дизайнерские приемы для обустройства кухни: проектируют и изготавливают мебель на заказ, создают индивидуальный проект, применяют материалы, визуально расширяющие пространство.

Интересно: Верхняя граница навесных шкафчиков должна быть ориентирована на высоту окна.

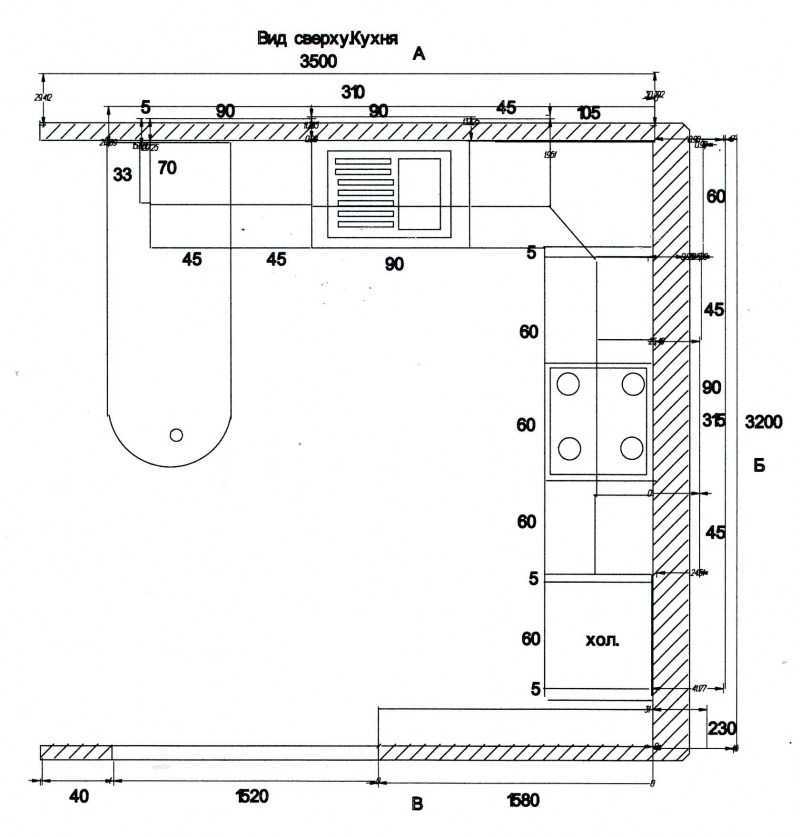

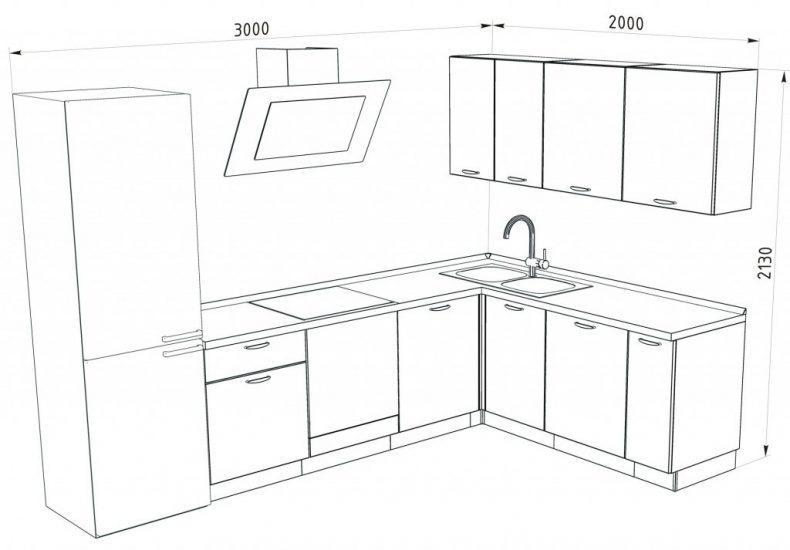

Чертёж

Схема будущего кухонного гарнитура создаётся по определённому порядку. В первую очередь продумывается расположение рабочего треугольника. Последовательность такова:

• Холодильник;
• Раковина;
• Плита или варочная поверхность.

Варианты размещения рабочей зоны на кухне

Столешница, как правило, на угловой кухне помещается между мойкой и плитой. Расстояние должно быть не менее полуметра в целях техники безопасности — нельзя допускать попадания брызг воды на горящие конфорки. Расстояние от мойки до холодильника должно быть 1-1,5 метров, чтобы быстро доставать всё необходимое. Такая расстановка на чертежах угловой кухни обусловлена удобством работы.

Планировка кухни с правильным размещением рабочего треугольника

По этим причинам крайне не рекомендуется размещать плиту рядом с окном:

• Ветер может задуть огонь конфорок;
• Открытые окна могут мешать подойти к плите.

Возле окна лучше разместить мойку

Для столешницы окно отличное место, так рабочая поверхность получит дополнительное освещение. Отдельно стоит подумать о хранении посуды, особенно сковородок и кастрюль. Для этого на чертеже отмечаются напольные тумбы и навесные шкафчики. Чтобы гарь и жир не распространялись по кухне, потребуется хорошая вытяжка, расположение которой также отмечается на схеме.

Телескопичная встраиваемая вытяжка подойдёт под любой интерьер

Мерки

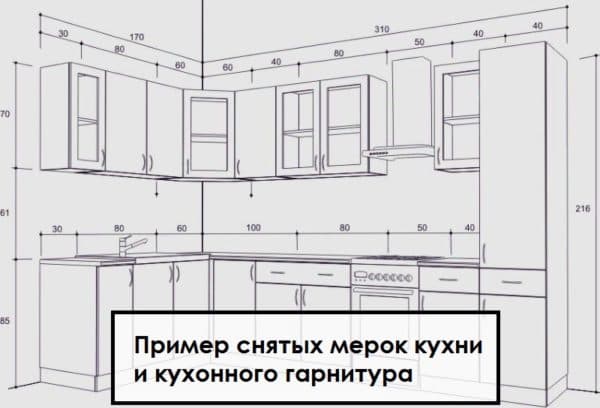

Чтобы чертёж углового кухонного гарнитура был максимально точным, необходимо сделать качественные замеры. Это ответственная часть работы, даже небольшие ошибки могут привести к тому, что в результате мебель просто не встанет на место. Примеры чертежей с размерами для ремонта кухни своими руками можно посмотреть на фото далее.

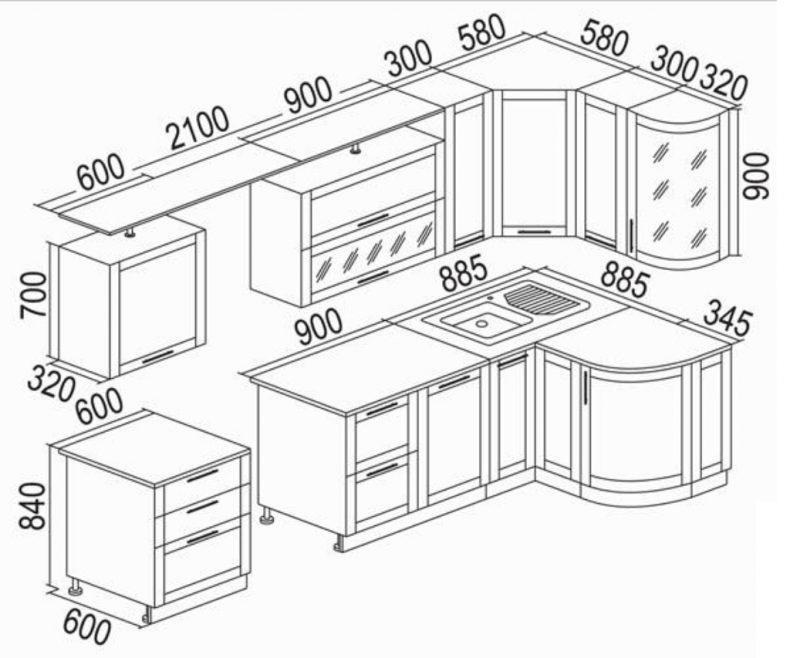

Чертёж, созданный в одной из компьютерных программ с учётом всех замеров

Одними из самых важных параметров являются длина и высота стен, это нужно, чтобы точно рассчитать количество шкафов вместе с их габаритами. Вот стандартные мерки, которые берутся за основу для дизайна угловой кухни:

• Высота тумб и столешниц, как правило, составляет 85 см, это примерно уровень пояса для человека среднего роста.
• Глубина рабочей поверхности до 50 см, она может быть меньше — всё зависит от расположения газовых труб и водопровода, идущих вдоль стен.
• Ширина тумб и навесных шкафчиков бывает разной — от 30 до 80 см. Самые узкие варианты используются, если планируются выдвижные ящики и полки. Для распашных моделей выбираются более широкие размеры.
• Самая широкая тумба, как правило, подбирается под мойку — около 80 см. Если угловая кухня небольшая, стоит отметить на чертеже размеры 60 см.
• Ширина навесных шкафчиков и полок выбирается по тем же критериям, что и у напольных тумб. Красивее и удобнее смотрятся модели поуже.
• Стандартная глубина навесной мебели 30 см, а высота 71,5 см. Если мало места, а высота потолков позволяет, можно изменить этот параметр в большую сторону.
• Расстояние между верхними и напольными деталями гарнитура 65 см, это крайне вариативный параметр и подбирается с учётом роста хозяев дома.

3-D макет будущей кухни

Приведённые выше размеры могут использоваться для чертежей и схем кухни, собранной своими руками. Это не жёсткие требования, все параметры можно менять под индивидуальные особенности помещения, потребности домочадцев и пр. Единственная деталь, чей размер действительно важен, это фасад — изготовление на заказ нестандартных моделей обходится дороже.

Нюансы при работе с размерами мебели

Расчёт размеров мебели самый важный этап при создании чертежей угловой кухни, ему следует уделить особое внимание. Каждый элемент гарнитура просчитывается по отдельности

Притом наибольшие трудности при расчётах возникают с тумбой под духовку с варочной панелью, тут надо скрупулёзно отметить размеры мебели, учитывая габариты техники.

Кроме общего чертежа угловой кухни с размещением всей мебели с техникой потребуется составить несколько отдельных стен с подробной детализацией каждого элемента гарнитура кухни. Это все ящики, полки, дверцы, стенки, крышки, задняя панель. Также на схеме стоит отметить место расположения ручек, петель и пр. Варианты дизайна угловой кухни, сделанной своими руками по выбранным размерам и чертежам можно видеть на фото ниже.

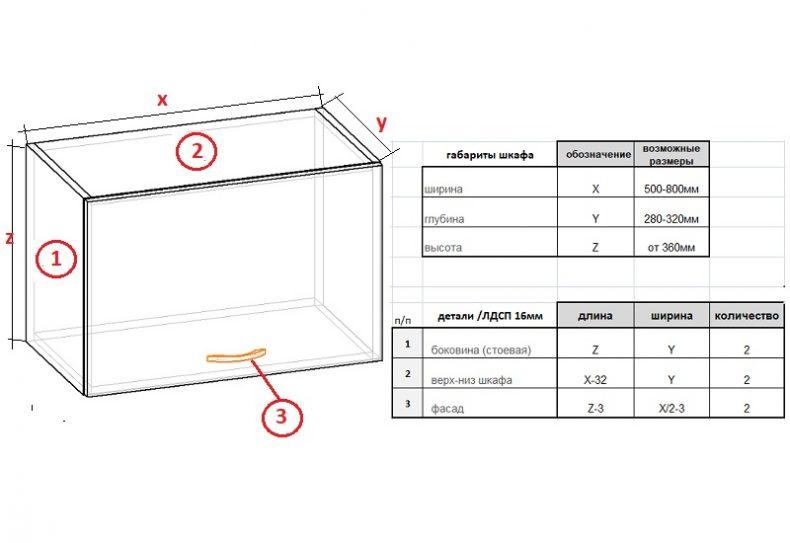

Список элементов

Чертежи и схемы обязательно необходимо дополнить точным списком всех деталей гарнитура, указав их размеры и точное количество. Фурнитура также входит в этот перечень. Основные пункты списка:

• Задняя панель;
• Боковые детали;
• Фасад.

Также указывается материал, из которого планируется изготовить детали. Для корпуса лучше выбирать наиболее прочные варианты, например, дерево, а вот для задних стенок подойдёт толстый лист фанеры.

Эскизы и 3D макеты в компьютерной программе ↑

Чтобы существенно ускорить и облегчить работу, попробуйте нарисовать эскиз кухни онлайн с помощью соответствующей программы. Подобных продуктов существует достаточно много – SweetHome 3D, Pro100, ModernlineFurniture, Stolplit, KitchenDraw. Почти все они предназначены для непрофессионалов, поэтому вам не составит труда в них разобраться.

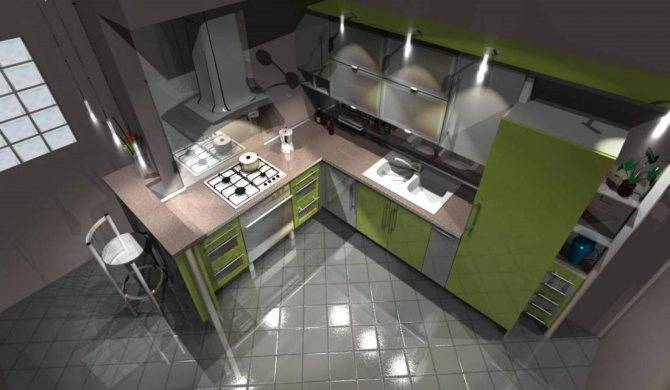

Объемная модель угловой кухни

Перед тем как спроектировать кухню на компьютере в одной из этих программ, вам необходимо ее скачать или зарегистрироваться на сайте разработчика, чтобы поработать в онлайн-версии. Открыв утилиту, нужно следовать пошаговым указаниям, которые выглядят примерно так:

1. Открыть раздел «Помещение» (он может называться по-другому) и указать реальные габариты своей кухни, при этом нужно учитыватьединицы измерения, принятые данным софтом.
2. В разделе «Двери и окна» и «Коммуникации» выбрать необходимые элементы и компьютерной мышкой перетащить их на изображение комнаты, попутно изменяя геометрические параметры.
3. Нажать иконку «Каталог» и подобрать варианты мебели, внося их габариты в соответствующие графы и поворачивая вокруг оси в нужном направлении.
4. Определить стиль, материал, фактуру и цвет фасадов, скорректировать направление открывания дверец.
5. Сохранить проект трехмерной модели, активировав иконку с диском или нажав горячие клавиши Ctrl+S.

Виртуальная проверка эргономики кухни

После этих манипуляций можно убедиться, насколько проще на компьютере нарисовать проект кухни своими руками – чертежи, размеры, фото программа создает сама. Таким образом, у вас появляется возможность практически мгновенно оценить реализуемость своих идей, предметно проконсультироваться по их поводу с профессионалом и почти бесплатно получить индивидуальную проработку кухонного интерьера.

↑ 3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

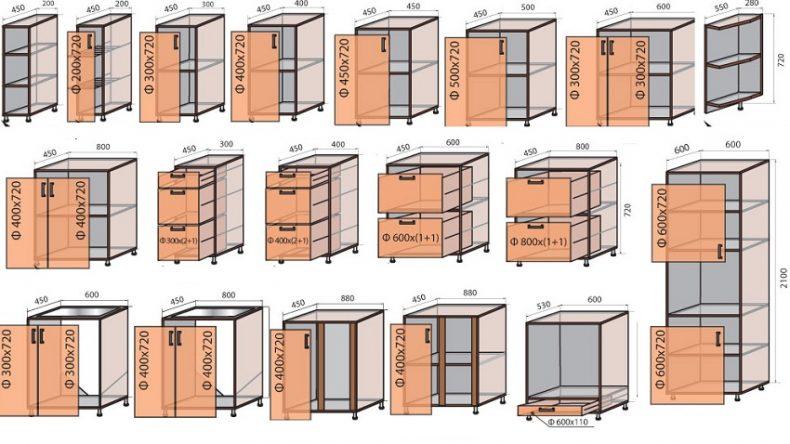

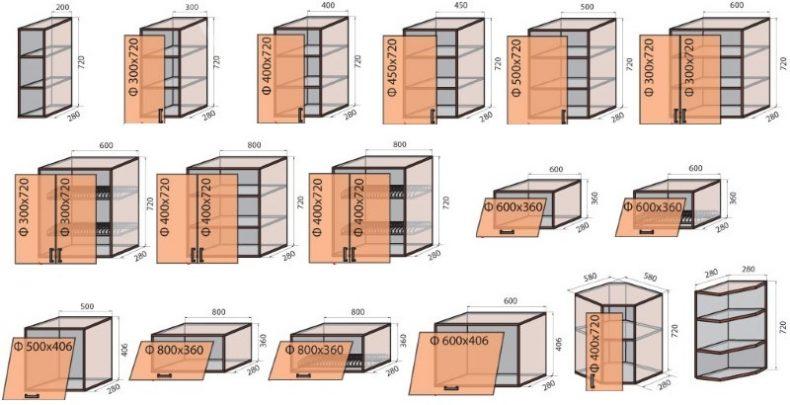

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

• ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
• Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
• ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
• Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА

Планирование

В первую очередь на бумаге следует начертить план комнаты. Сначала создается общий, поскольку нужно будет измерить высоту и ширину стен, любые простенки, промежутки подоконников и прочее (последние, кстати, можно будет впоследствии использовать как часть столешницы). Помимо всего вышеуказанного, в план должны войти также бытовые коммуникации. Следует указать, где есть проводка, куда выходит газовая труба, а также отметить водопровод и другое.

Но прежде чем задаваться вопросом, как сделать кухню своими руками, нужно определиться с её формой. Она может быть линейной, то есть выстроенной вдоль одной стены, Г-образной или угловой, или же П-образной. Последний вид выбирают обычно тогда, когда для кухни выделено помещение с отдельным входом.

Уже сейчас определитесь с тем, где вы будете хранить посуду, куда поставите холодильник, где расположите рабочие поверхности, плиту, раковину, а также как будут стоять шкафчики. Естественно, что плиту нужно располагать ближе к газовой трубе, холодильник или электроплиту – к розеткам, а раковину – ближе к водопроводу. Это логично, так можно избежать лишних затрат.
