Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

Ломаная конструкция

Представляет собой, в отличие от обычной двухскатной конструкции, форму пятиугольника. В форме треугольника у нее верхняя часть, а основная, условно напоминающая трапецию, находится снизу. Таким образом, она делится на две части, на боковых нижних скатах обычно не задерживается снег, чего нельзя сказать о верхней части строения.

Преимущества ломаной конструкции кровли:

1. Можно построить на любом достаточно крепком здании.
2. Посредством пристроенного этажа увеличивается дополнительная площадь.
3. Привлекательный внешний облик здания.
4. Возможно строительство двухуровневой мансарды.
5. Уменьшение теплозатрат, за счет кровли, и снижение расходов на отопление в зимнее время.
6. Можно проводить работы не выезжая из дома, и не привлекая профессионалов и спецтехнику.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.

10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

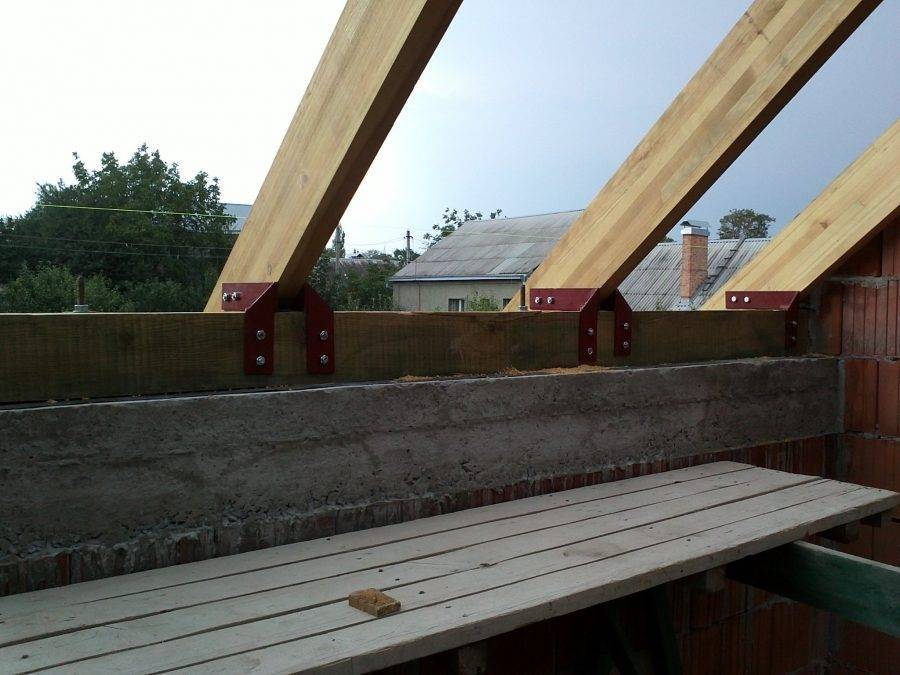

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.

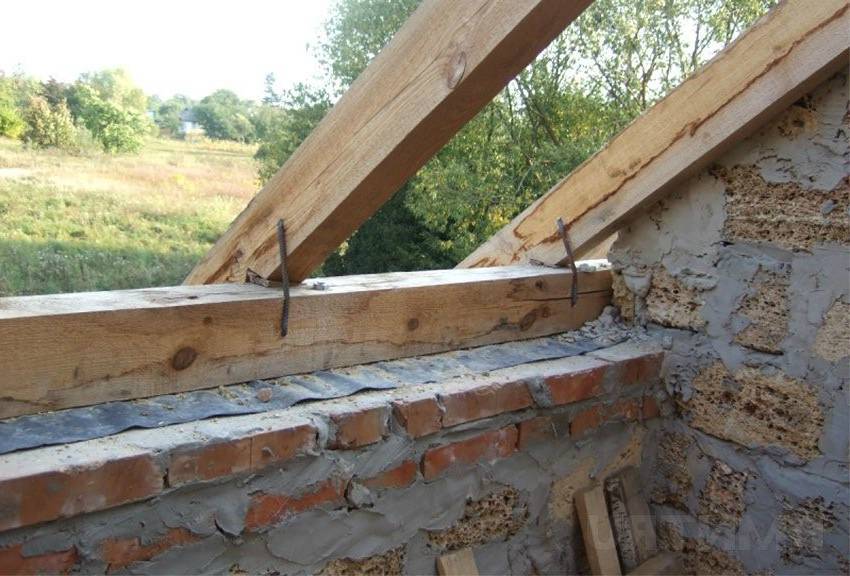

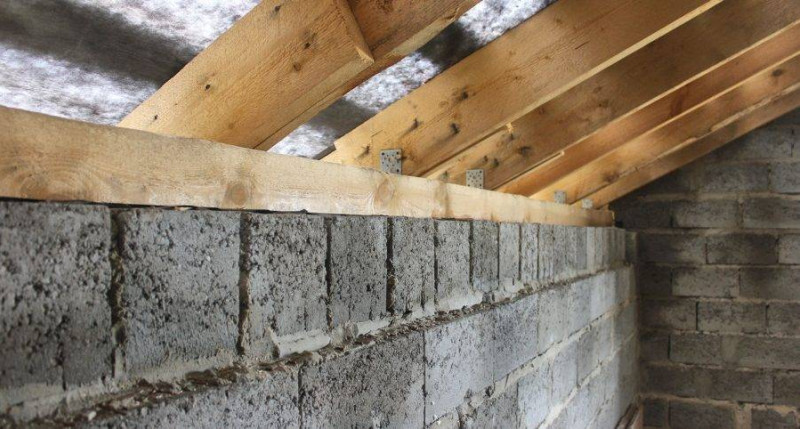

4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Задача 13 (№ 5584)

Двускатную крышу дома, имеющего в основании прямоугольник (см. рис.), необходимо полностью покрыть рубероидом. Высота крыши равна 2,5 м, длины стен равны 10 м и 12 м. Найдите, сколько рубероида (в квадратных метрах) нужно для покрытия этой крыши, если скаты крыши равны.

1. Чтобы найти, сколько рубероида (в квадратных метрах) нужно для покрытия этой крыши, необходимо найти площадь скатов крыши.
2. Скаты крыши представляют собой прямоугольники. Площадь прямоугольника равна произведению его ширину на длину (S = а в).
3. Ширина скатов известна. Она равна а = 10 метров.
4. Осталось найти длину. Длину ската находим по теореме Пифагора:

в 2 = 2,5 2 + 6 2 = 6,25 + 36 = 42,25

1. Площадь скатов крыши равна:

S = 2 · (10 · 6,5) = 2 · 65 = 130 м 2 – рубероида нужно для покрытия этой крыши.

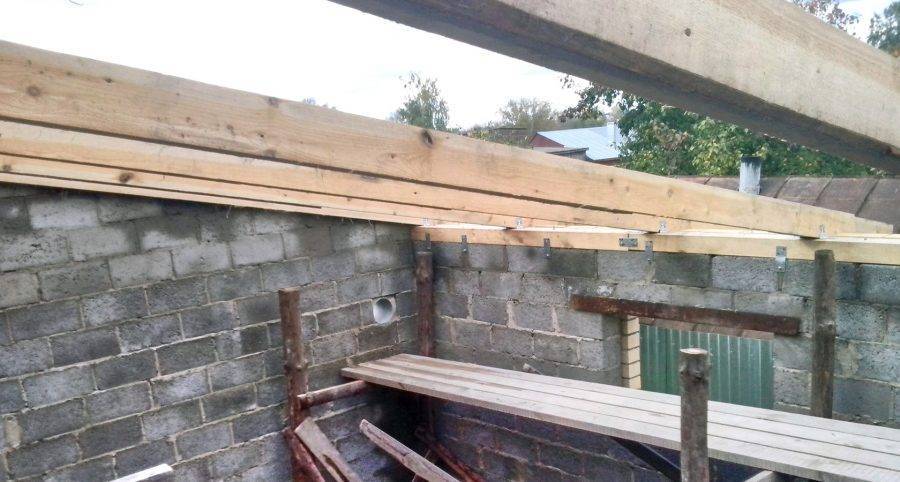

Крепление мауэрлата

Такая конструкция, как мауэрлат, является продолжением несущей стены или основой под установку стропил. При заготовке данного элемента стараются использовать только качественную древесину (например, породы хвойных деревьев), которая прошла все этапы предварительной пропитки

Важно следить, чтобы детали были тщательно отшлифованы и имели ровную поверхность

Ведь именно мауэрлат обеспечивает качественное сцепление стены со стропилами. Инструкция по монтажу мауэрлата на стене:

1. Между собой древесный брус скрепляют при помощи специальных пазов, которые выпиливают непосредственно на корпусе смежных деталей.
2. На верхнем контуре стены выкладывают слой рубероида, который выполняет роль гидроизоляции. Подобный подход позволяет существенно продлить срок эксплуатации древесины.
3. Для крепления мауэрлата к стене используют один из возможных способов: анкера, нагели, металлическая шпилька. По наружному или внутреннему контуру конструкцию можно усилить при помощи металлических скоб. Ещё один интересный метод для мастеров заключается в затяжке мауэрлата при помощи металлической проволоки. Проволока закладывается в кирпичную (блоковую) кладку в последних рядах, а стяжка производится после укладки древесного бруса.

Следует помнить, что укладывать брус необходимо не ближе 4-5 см от края стены.

Монтаж стропильной системы двухскатной крыши своими руками – пошаговая инструкция

1. Проверить диагональность и плоскость поверхности. Недостатки устранить. Некоторые элементы, включая мауэрлат, лежень, прогон должны быть строго горизонтальны, но не обязательно располагать их в одной плоскости.
2. Деревянные элементы нужно обработать антисептиком.
3. Прежде чем уложить мауэрлат, следует положить гидроизоляцию, также соблюдая четкую диагональность.
4. Мауэрлат является фундаментом кровли и при монтаже рамы, помимо крепления посредством косых срубов, дублируется скобами и болтами.
5. Лежень установить на гидроизоляцию. Закрепить болтами. Разметить на нем места для опорных столбиков, которые будут держать прогон.
6. Так как соблюдается четкая горизонтальность, стойки готовятся по одному размеру, крепятся, устанавливается сверху прогон. Крепим прогон, с помощью специальных металлических пластин.
7. Разметить места крепления стропильных ног. Опытные кровельщики, не усложняя процесс, пользуются рейкой, длинна которой равна расстоянию между стропилами.
8. Стропила крепятся к мауэрлату, а только после сверху друг к другу или к прогону.
9. Проверьте конструкцию простым способом, с помощью веревки, натянув, с одной стороны, и подгоните, если нужно, положение стропил.

Если следовать данной инструкции, то вы легко справитесь со строительством двухскатной крыши своими руками. После проведенных работ приступайте к обрешетке. Установка обрешетки несложный процесс, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Подбирайте качественный материал, к примеру, сырые пиломатериалы после просыхания деформируются, а, значит, не подходят. Также выбирайте пиломатериал без сучков, такой материал может не выдержать нагрузки.

Обратите внимание, если вы строите обрешетку для шифера, то каждый лист должен иметь опору не меньше чем в три бруска. При этом четные бруски должны быть толще на 30 мм

Так достигается равномерность нагрузки и плотный нахлест. Такой немаловажный нюанс с этим хрупким строительным материалом стоит знать. Успехов в работе!

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

• вся конструкция крыши условно делится на простые геометрические фигуры;
• используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
• для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
• наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов. Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см

Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Расчёт нагрузки на стропильную систему двускатной кровли

Стропильная система испытывает определённые нагрузки, которые можно разделить на два вида.

1. Постоянные нагрузки, действующие независимо от любых других факторов. Их величина определяется конструкцией кровельного пирога и состоит из веса гидроизолирующих и парозащитных плёнок, утеплителя, доборных элементов, крепежа и любых других элементов кровельного покрытия, включая финишное. На практике средний вес всех составляющих кровли дома составляет порядка 40–45 кг/м2. Более точно эту величину можно вычислить, просуммировав значения удельной нагрузки каждого используемого материала, которые можно взять из справочных таблиц. Рассчитывая вес кровли, рекомендуется заложить запас прочности величиной в 10%.

2. Переменные нагрузки. К таковым относятся воздействия ветра и снега в зависимости от их интенсивности. По сути, кровля дома представляет собой парус, воспринимающие нагрузку от ветра. Сила непосредственного воздействия на кровлю по нормали зависит от угла наклона ската — чем он меньше, тем ниже нагрузка. Одновременно на подветренном скате возникают завихрения, и появляется нагрузка на крышу с обратным вектором воздействия. При ураганных ветрах усилие на отрыв может достигать 630 кг/м2. К переменным нагрузкам относятся и снеговые воздействия. Нужно заметить, что они также имеют чётко выраженные региональные показатели.

Очевидно, что тщательный расчёт нагрузок от снега и ветра с учётом местных климатических условий жизненно необходим при выборе конструкции и материалов кровли. Эти нагрузки можно определить по карте, составленной на основании СНиП 2.01.07–85.

По карте можно определить величину ветровой и снеговой нагрузки в регионе строительства

Отмеченные на картах значения снеговой и ветровой нагрузки для каждого района называются нормативным. Для того чтобы получить расчётную снеговую нагрузку, нормативную величину нужно умножить на специальный коэффициент, который учитывает угол наклона крыши. Этот коэффициент равен:

• 1 при уклоне менее 25o;
• 0,7 при угле наклона от 25 до 60o;
• 0 для более крутых скатов.

Расчётная ветровая нагрузка определяется умножением нормативного значения на коэффициент, учитывающий высоту здания и тип местности, в которой ведётся строительство.

	Высота здания, м
Зона	5	5–10	10–20
А (побережья водоёмов и другие открытые участки, территории без лесных массивов (степи, тундра и пр.)	0,75	1	1,25
B (участки с лесом, городскими домами и другими препятствиями для ветра (в том числе рельефными складками) высотой от 10 м)	0,5	0,65	0,85
C (плотно застроенный городской массив, в котором средняя высота зданий составляет 25 м)	0,4	0,4	0,55

Удельную нагрузку наиболее популярных кровельных материалов можно взять из следующей таблицы.

Таблица: весовые показатели некоторых материалов для крыши

Наименование кровельного материала	Масса 1 м2, кг
Пролимерно-битумная мягкая черепица	7–8
Рулонно-битумные полимерные кровли	4–8
Металлочерепица	4–6
Ондулин	3–4
Лист профилированный, фальцевая кровля	4–6
Черепица цементно-песчаная	40–50
Черепица керамическая	35–40
Шифер	10–14
Сланцевые материалы	40–50
Медные листовые материалы	8

Учитывать особенности воздействия разных видов нагрузок можно только в совокупности, поэтому расчёты подобного характера нужно доверить опытному специалисту.

Виды стропильных систем

Существует 2 разновидности конструкций, применяемых для строительства двускатных крыш на зданиях прямоугольной формы:

• висячие системы, опирающиеся только на 2 наружных стены дома;
• наслонные каркасы имеют одну или несколько дополнительных точек опоры в виде капитальных межкомнатных перегородок верхнего этажа.

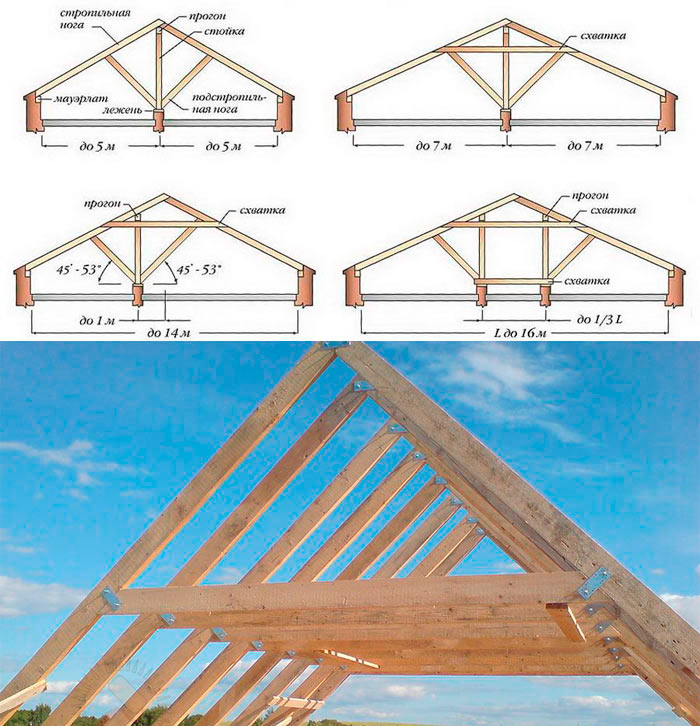

Изображенная на схеме простейшая двускатная крыша, собранная своими руками из висячих ферм с двумя подкосами и ригелем, не рассчитана на серьезные нагрузки. Подойдет для пролетов не более 6 м, какие бывают в небольших дачных домиках, сараях, гаражах и беседках. Если расстояние между стенами достигает 9 м, то следует применить ферму с четырьмя ребрами жесткости (нижнее изображение на схеме).

Для сооружений с шириной пролета более 8 м изготовление висячих систем нецелесообразно по 2 причинам:

1. Из-за увеличенного сечения балок и количества подкосов с ригелями цена готового изделия и его сборки значительно вырастет.
2. В больших домах и дачах всегда есть межкомнатные перегородки, одну из которых можно усилить и использовать как несущую для установки дополнительной вертикальной опоры. Она позволит разгрузить остальные детали фермы и уменьшить их сечение.

Наслонная система, показанная на картинке, за счет средней опоры способна перекрыть проем до 14 м. На нее монтируется вертикальная стойка, подпирающая конек, и 2 ребра жесткости. Чтобы стропила не провисали, между ними надо поставить горизонтальную затяжку.

Во многих домах, где расположение внутренних перегородок не позволяет сделать конек по центру здания, крыша строится асимметричной, то есть, с разной длиной скатов. Это решение уместно и для домиков с пристройками и балконами, которые надо подвести под общую крышу. Образец такой конструкции продемонстрирован на фото со схемой.

Если на чердаке одноэтажного дома необходимо обустроить мансарду, то выбирайте стропильную систему наслонного типа с двумя стойками, опирающимися на продольные лежни. Придется увеличить угол наклона скатов минимум до 45°, а стойки сместить ближе к краю, дабы освободить чердачное пространство.

Как определиться с тем, под каким углом устанавливать скатные поверхности

Двускатная крыша — расчет наклона скатных поверхностей

То, какой угол рациональнее всего применить для постройки, зависит от многих факторов:

• климата региона;
• используемого материала;
• архитектурной задумки.

Если речь идёт о регионе, в котором преобладает засушливая погода, с минимальным годовым количеством осадков, тогда скатную поверхность можно делать пологой, не используя большого угла (можно брать 10-15 градусов или немного больше).

В случае, если в данной местности выпадает немало осадков, тогда нужно установить достаточно крутые скаты. Они обеспечат естественный отток воды и снега, не позволив ему скапливаться и приводить к постепенному разрушению материала или его прогибу под тяжестью снегового скопления.

Для всех европейских стран наиболее рациональным решением является обустройство угла в 35-40 градусов, это доказано с учетом климатических условий, модных у нас дизайнерских решений и наиболее применяемых материалов.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

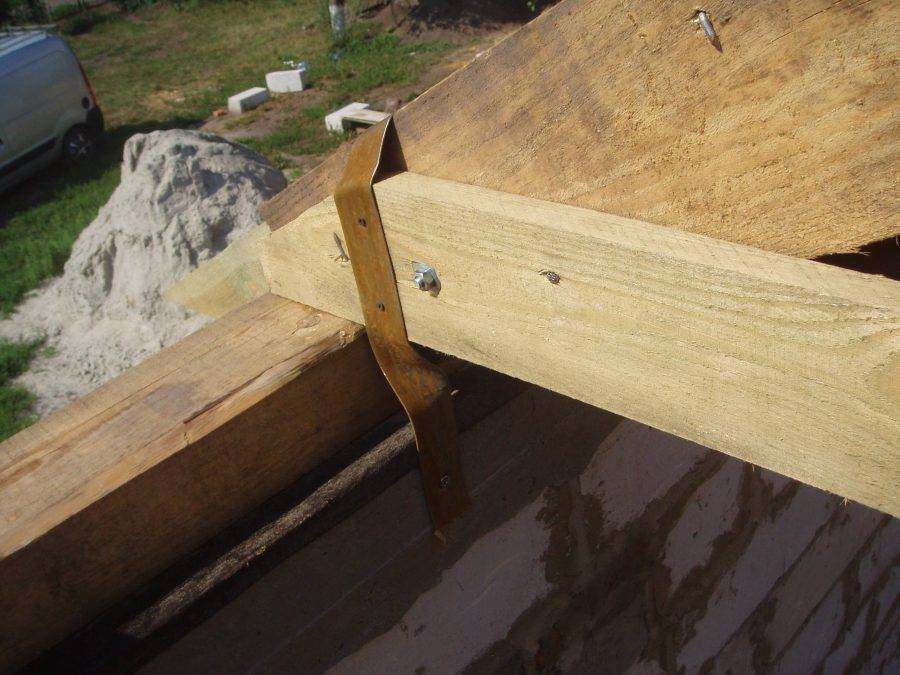

Крепление стропил

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

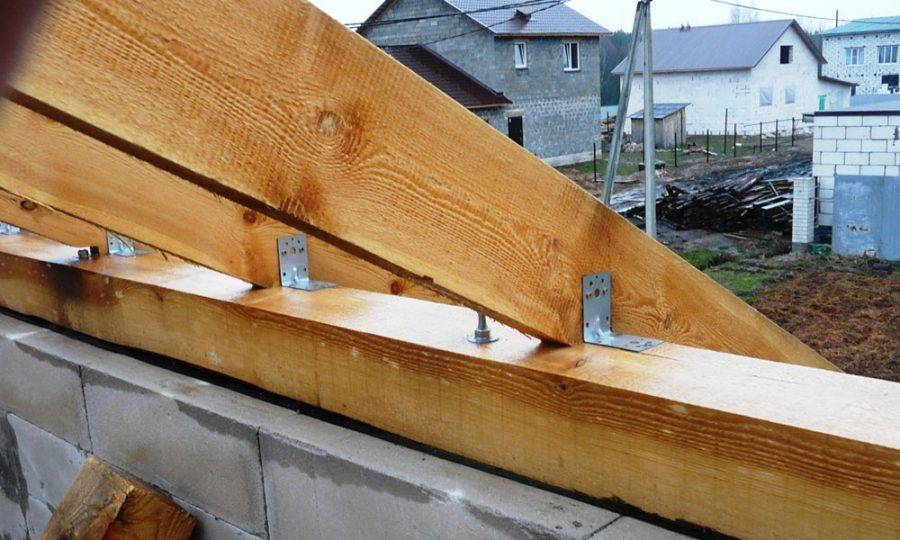

Крепление мауэрлата (опорного бруса) может производиться различными способами:

Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.

Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

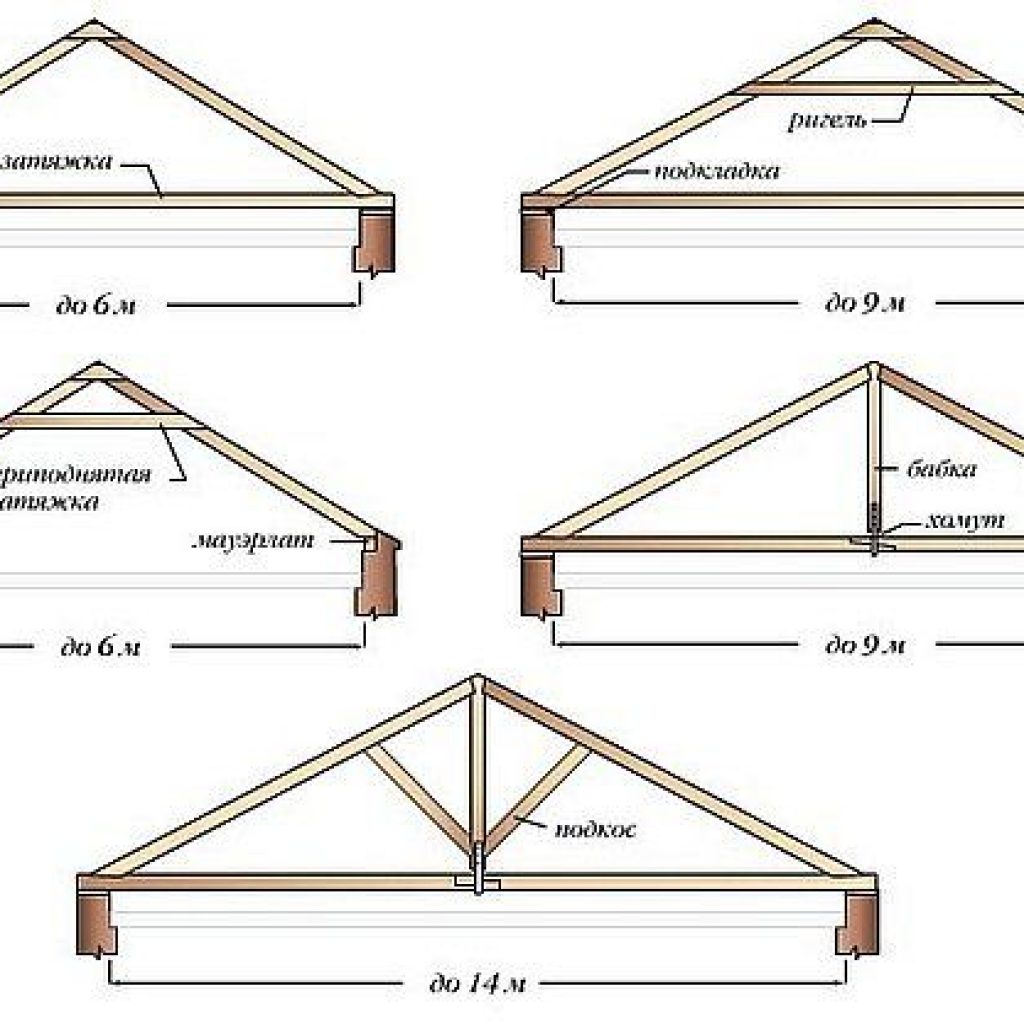

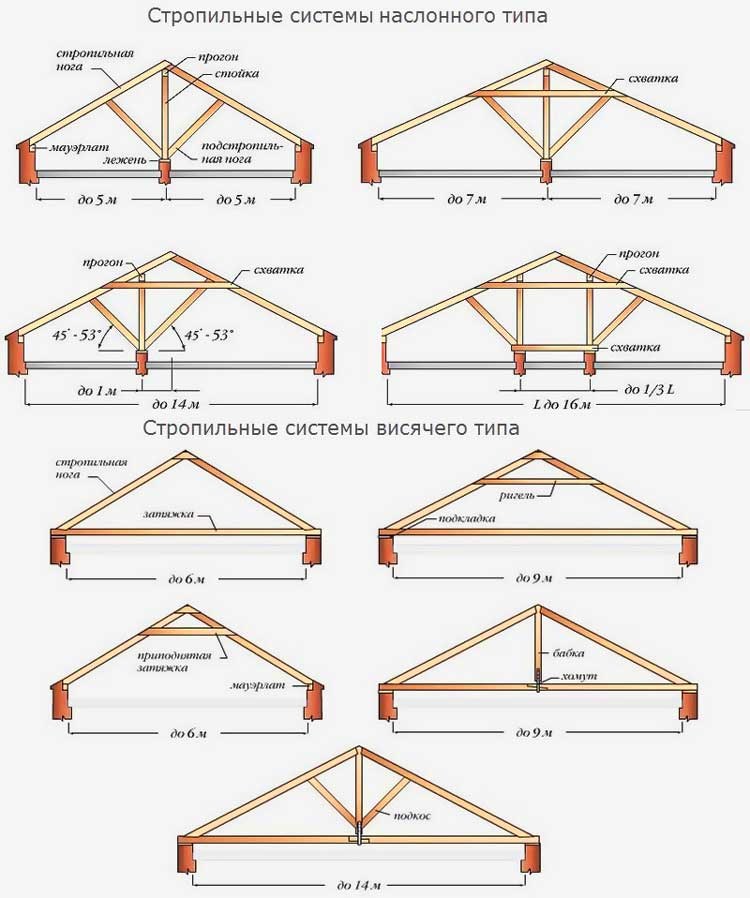

Виды стропильной системы

На самом деле принципиально систем всего две: висячая и наслонная стропильные устройства. Различаются они между собой в использовании оснований для стропил. Но существует также гибридный вариант, включающий в себя обе стропильные системы – этот метод особенно приемлем, когда дом делится колоннами, вместо несущих стен.

Висячие стропильные системы

Во-первых, устанавливают их в случае, если боковые опорные стены отстоят друг от друга до 8 метров, во-вторых, между опорами не должна стоять несущая стена, иначе нужно возводить наслонные систему. На самом деле это самый простой метод установки: фермы собираются внизу, вследствие чего должен получиться жесткий треугольник, способный выдержать нагрузки. Чтобы конструкция получилась основательной, между стропилами крепятся затяжки.

В этой системе положительным моментом считается, что можно обойтись без мауэрлата, но для постройки мансардного помещения рекомендуется использовать не только мауэрлат, а также балки перекрытия. Поэтому специалисты не советуют для строительства мансарды использовать данный вид стропильной системы.

Стропильная система наслонного типа

У этой конструкции обычно ровно посередине устанавливается вертикальная стойка. Опорой верхнего края стропил может служить такая же противоположная стропилина (распорные) либо прогон(безраспорные). Таким образом, они делятся на распорые и безраспорные системы наслонного типа.

Имеется несколько способов устройства этого типа, смотрите схему. В первом случае опорой для стропильных лаг является мауэрлат. Нагрузке (изгибу) подвержены стропильные ноги, тем самым не давя и не распирая стены.

Для надежности конструкции рекомендуется дополнительно скрепить лаги и мауэрлат хомутом или проволокой.

Наслонная или висячая – какая выгоднее?

Экономить — строго не рекомендуется в обоих случаях. Несущие элементы требуются второго сорта, а ригели, затяжки первого сорта, так как они работают на растяжение. Но стоимость этих сооружений все равно не будет одинаковой.

В устройстве наслонной конструкции для строительства стропил — брус идет с небольшим сечением, потому что под собой имеет дополнительные опоры.

В устройстве же висячей конструкции, наоборот, сечение стропил больше, чем в наслонном варианте. Даже сечение затяжек, специалисты рекомендуют делать аналогичным сечению стропилин. Если даже не устанавливать мауэрлат, все равно, экономические потери будут больше в висячем способе.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Пошаговая инструкция монтажа

Перед тем как начать монтаж своими руками, необходимо произвести расчет сечения применяемого пиломатериала.

Выполняется монтаж мауэрлата на стены при помощи анкеров.

Определяется угол наклона стропильной ноги и соединяют обе стропилы в коньке.

Выставляют все стропильные фермы на временные опоры.

Устанавливают затяжки или дополнительные подпорки сечением 10 на 10 или 12 на 12 см.

Узлы крепления стропил к мауэрлату укрепляют скобами, болтами или длинными гвоздями.

Монтируют обрешётку под выбранное покрытие.

Прибивают антиконденсатную плёнку и ложную обрешётку.

Выполняют пропитку всех деревянных конструкций составами от возгорания и гниения.

После этого можно покрыть дом кровельным материалом

Все эти работы можно выполнить своими руками без помощи специалистов.

Построить» двухскатную крышу дома имеющего в основании прямоугольник» можно своими руками. Для этого надо произвести тщательную подготовку. Выбрать соответствующую конструкцию и покрытие. Подготовить пиломатериал необходимого сечения. Правильно установить анкера для крепления мауэрлата. Подобрать необходимые элементы крепления. С таким подходом успех обеспечен.

голоса

Рейтинг статьи
