Состав системы, пошаговый монтаж
Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками

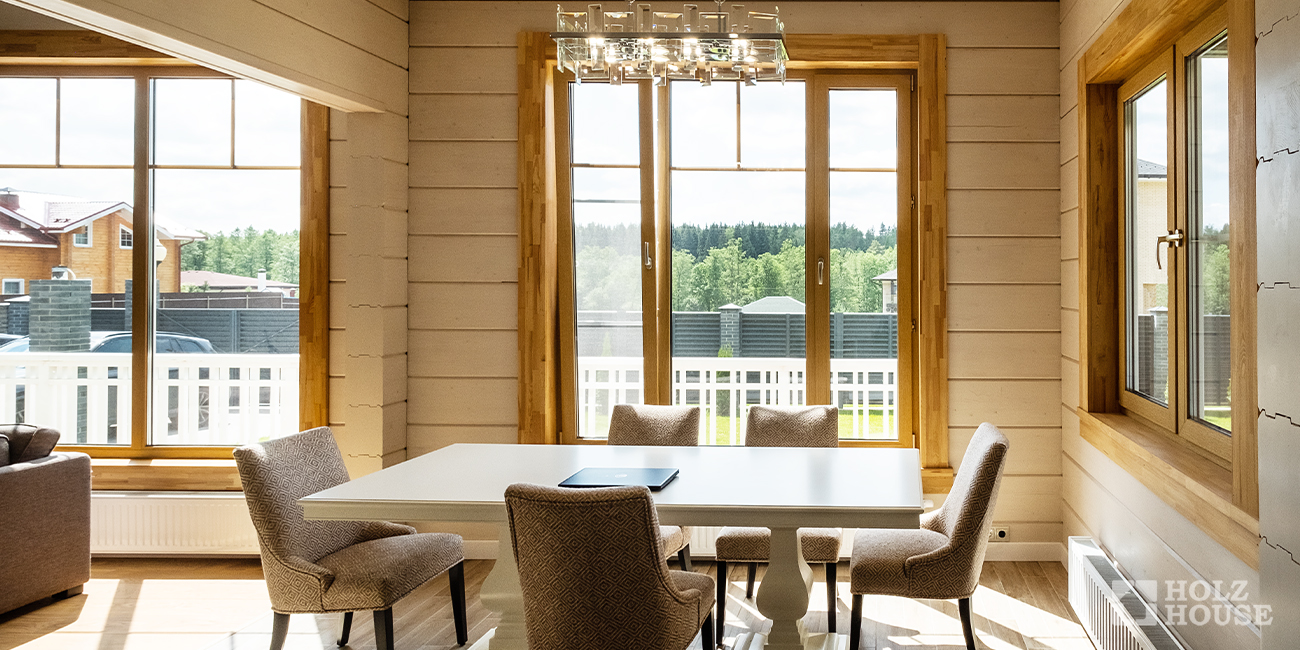

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.
Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
Естественная и принудительная вентиляция
Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.
Естественная вентиляция – принципы функционирования и особенности

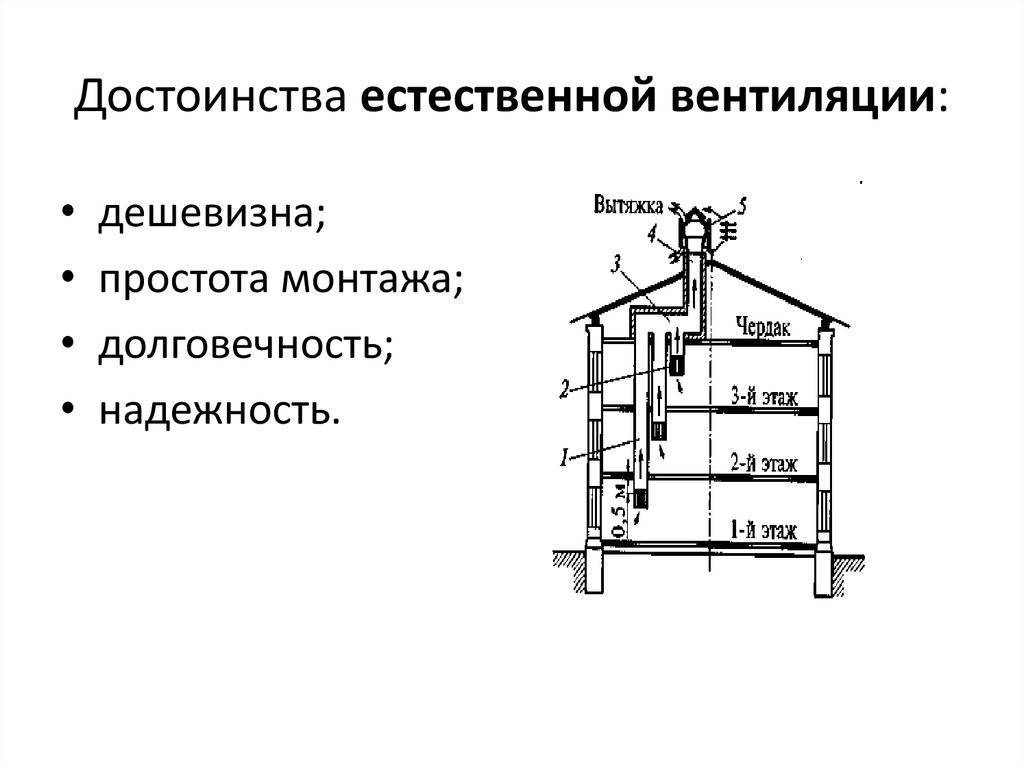

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.
Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.
Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.
Особенности искусственной вентиляции
Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.
Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.
Смешанный тип вентиляции
Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.
Основные типы естественной вентиляции
Пассивная вентиляция (она же естественная) работает по простой схеме движения воздушных масс, от приточного к вытяжному каналу. То есть, этот процесс является проветриванием. Несмотря на однообразность функционирования, такие системы могут иметь некоторые отличия:
- по методу осуществления воздухообмена;
- по функциональности;
- по объему воздуха, который обслуживает система;
- по конструктивным особенностям.
Воздухообмен осуществляется естественными силами или при помощи дополнительных устройств. Скорость воздуха, вытягиваемого за пределы дома, зависит от того, применяется ли в вентканалах вентиляторы. Но, стоит знать, что такая приточно вытяжная вентиляция уже не является естественной. Применение вентилятора относит ее к искусственному типу.
Естественное проветривание определяется тремя типами систем: приточной, вытяжной и приточно вытяжной (разделение по функциональности). Те или иные системы пригодны,как для маленьких комнат, так и для целых домов. К тому же естественную вентиляцию применяют и для обслуживания многоэтажных зданий.
К тому же специалисты выделяют и виды естественной вентиляции, отличающиеся по своим конструктивным особенностям. Всего два таких типа – организованная естественная вентиляция и неорганизованная вентиляция. При первом, естественное проветривание осуществляется при помощи специально построенных каналов и отверстий. При втором – вентиляция дома проводится движением воздушных потоков через открытые форточки и двери.
Устройство вентиляции в частном доме своими руками
Шаг № 1 Расчеты
Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:
Р=VхK, где
V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;
K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.
Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:
- Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
- Толщина стен помещений.
- Количество бытовой и компьютерной техники.
- Площадь остекления.
- Расположение здания относительно сторон света.
- Наличие (отсутствие) преобладающего ветра в этой местности.
- Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.
Шаг № 2 Естественная вентиляция: улучшение параметров
Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

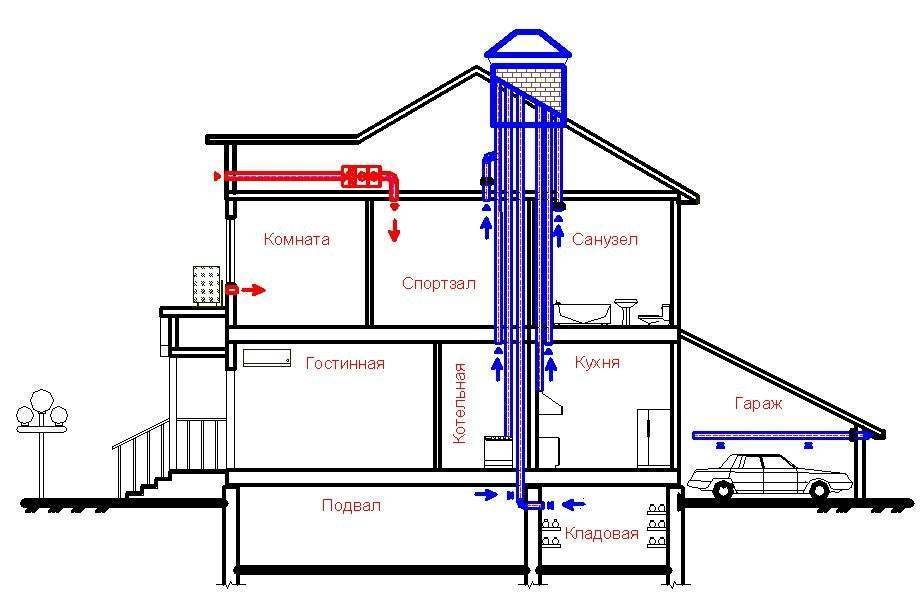

Принцип вентсистемы в двухэтажном частном доме
В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).
Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.
Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).
Шаг № 3 Приточная и вытяжная вентсистемы
Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

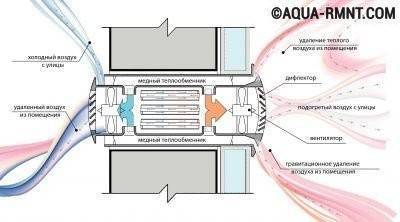

Рекупепатор для вентсистемы
Приточная вентиляция в частном доме, монтируется в стену таким образом:
- С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
- В него вставляется труба с утеплителем.
- На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
- Подключение к электрической сети.
- Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.
Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.
Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.
Шаг № 4 Вентиляция в частном доме своими руками схема

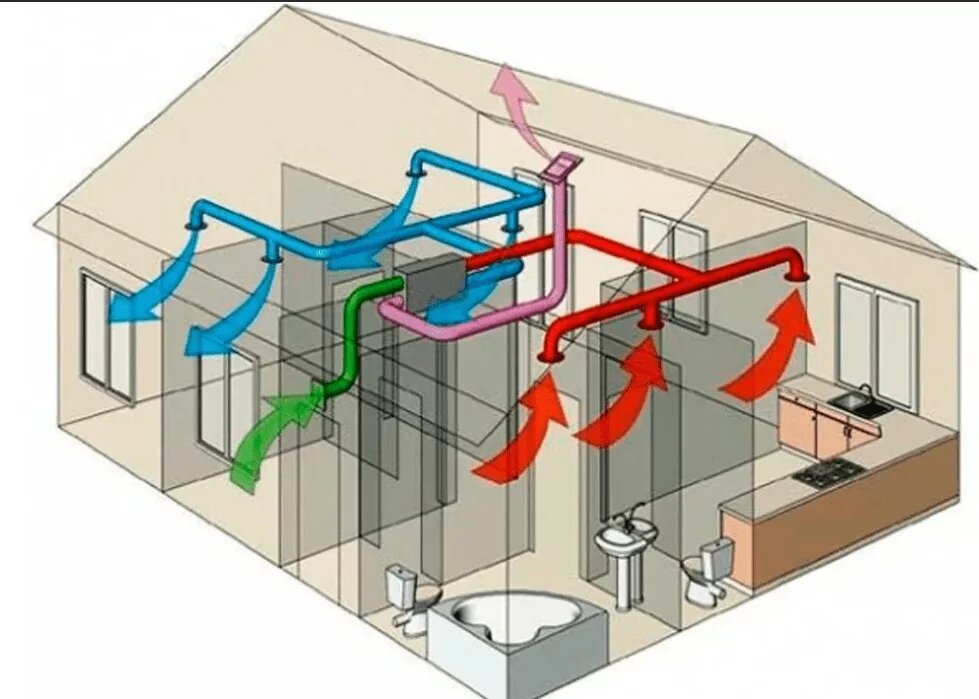

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.
Энергоэкономиное устройство вентканала

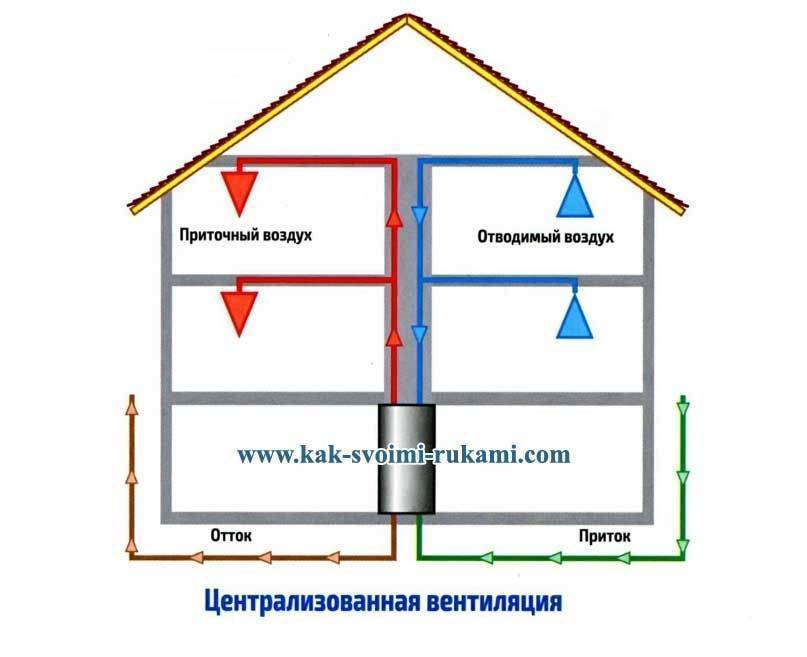

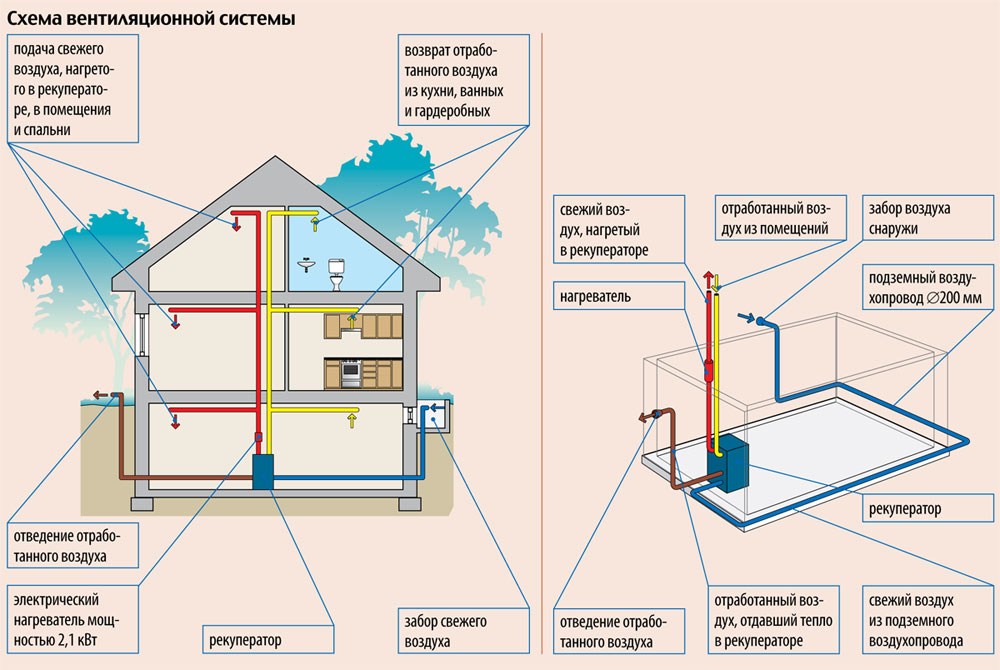

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:
- воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
- очищается от вредных примесей атмосферы;
- нагревается до необходимой температуры;
- далее, по воздухопроводу, поступает во все помещения дома;
- отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
- отдает свое тепло входящему холодному воздуху;
- из рекуператора, по вытяжной трубе – в атмосферу.
Что такое естественная система вентиляции дома?
Это самая простая система, которую чаще всего используют в российских загородных домах. Ее еще называют гравитационной вентиляцией.

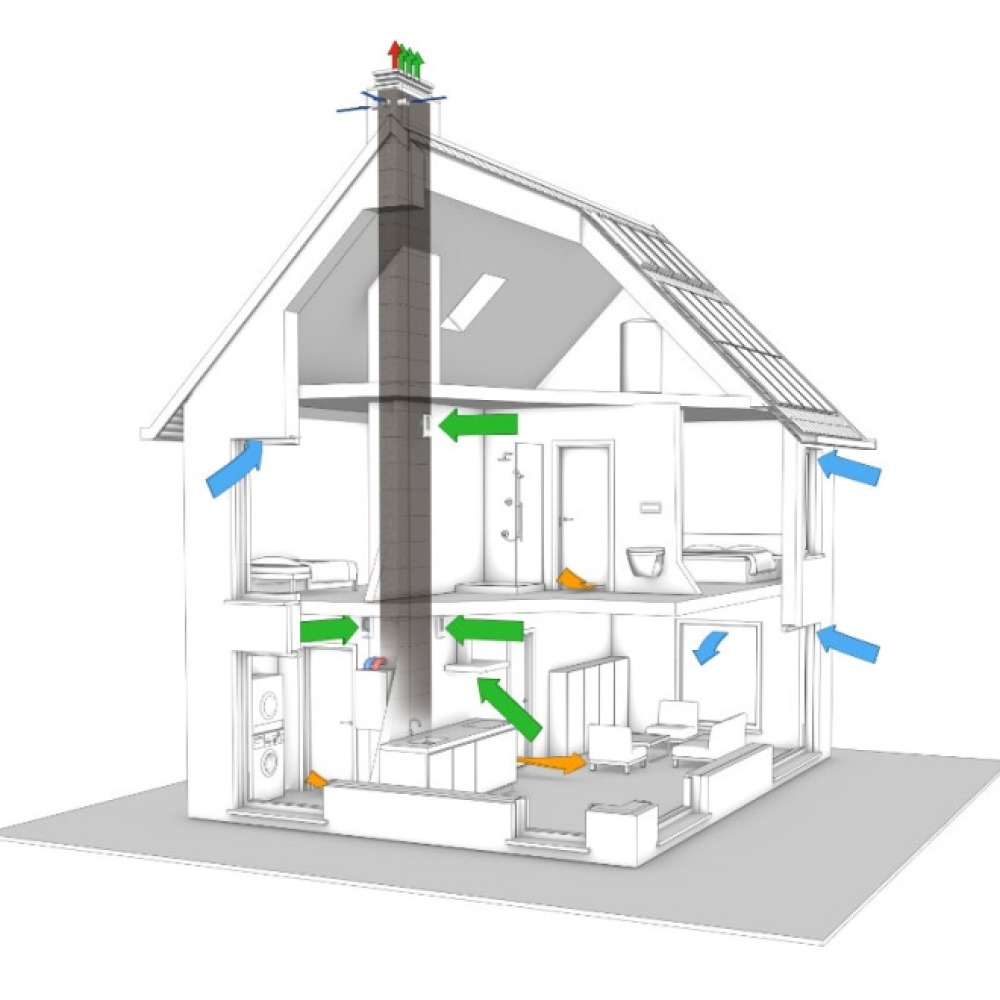

Ее работа основана на движении воздуха, возникающего за счет разницы температур внутри и снаружи здания. То есть теплый воздух внутри дома (по законам физики) поднимается вверх, и естественным образом выходит наружу через вертикальные вентиляционные каналы. За счет того, что в комнатах дома создается отрицательное давление, это приводит к тому, что свежий воздух сам поступает в дом через отверстие и диффузоры, а затем поступает в другие помещения, где есть вентиляционные решетки.
Это эффективная и недорогая система. Однако учтите, что естественная вентиляция дома будет работать правильно только если на пути воздушного потока будет не более двух дверей. В противном случае следует установить дополнительную промежуточную решетку в одной из комнат. В этом случае теплый воздух из комнат будет проходить естественным образом через вентиляционные решетки к вертикальным каналам и уходить наружу.
В чем недостатки гравитационной вентиляции дома?
Это самая дешевая система вентиляции, но у нее есть серьезный недостаток — необходимость постоянного отопления коттеджа и прогрева холодного воздуха в комнатах. В противном случае система будет неэффективна.
К тому же система гравитационной вентиляции не позволяет контролировать количество поступающего воздуха. Эффективность системы сильно зависит от погодных условий, то есть температуры воздуха и силы ветра. Например, зимой (когда разница температур внутри и снаружи дома слишком большая) естественная вентиляция работает наиболее интенсивно, поэтому в дом поступает больше холодного воздуха (а это значит больше расходы на отопление дома). А летом, когда очень жарко, движения воздуха в доме почти не возникает, так как нет перепадов температур.
Считается, что гравитационная вентиляция дома наиболее эффективна при температуре наружного воздуха до +12 °C. Если снаружи дома более теплый воздух, то разница температур невелика и естественная тяга в вентиляционных каналах исчезает. В таком случае воздухообмен в коттедже лучше делать естественным образом: через открытые окна и форточки.
Можно также использовать дополнительные механические и электрические способы улучшения вентиляции, такие как бризеры (это компактная приточная вентиляционная система с механическим побуждением движения воздуха, и встроенными функциями нагрева подаваемого воздуха и его очистки).
Где располагаются вытяжные отдушины
Выходы в вентсистему обычно устанавливаются в тех помещениях, где воздух загрязняется по максимуму. Чтобы удалять запахи и избыточную влагу, не допускать их распространения по всем комнатам, требуется усиленный воздухообмен.
Воздуховоды имеют выходы через чердак на крышу. Над поверхностью кровли устанавливают оголовки вентиляционных труб. При размещении на крыше этих труб следует придерживаться особых правил.
Естественная вентиляция крайне надежна
Особые правила расположения приточных клапанов и вентотдушин
Первое правило. Приточный клапан (это может быть другой путь притока чистого воздуха) следует устанавливать в жилых помещениях любого типа:
- в столовой;
- в спальне;
- в гостиной;
- в детской;
- в холле.
Второе правило. Вентканалы, имеющие отдушины, должны подводиться:
- к ванной комнате;
- к домашней бане;
- к туалету;
- к совмещенному санузлу;
- к кухне (причем кроме вытяжки над плитой должна размещаться еще и вентиляционная отдушина);
- к сушилке, к кладовке, к гардеробной комнате, примыкающим к общей жилой зоне (когда же их отделили от кухни и коридора дверью, тогда следует устанавливать приточный клапан);
- к помещению, где установлена домашняя прачечная;
- к домашней мастерской, если работа связана с появлением дыма, разных паров, запахов клея, растворителей, мастики, пайки, сварки, окрашивания и пр.
Третье правило. В некоторых помещениях должны устанавливаться как вентотдушина, так и приточный клапан. Это может быть:
- участок, где установлено газовое отопительное устройство;
- одна из комнат жилой зоны, если от нее до ближайшего вентиляционного канала установлено свыше 2-х дверей;
- часть жилой территории, представленной в виде кухни-столовой, то есть объединяющей кухню с жилыми комнатами;
- участок, оборудованный под тренажерный (спортивный) зал.
Четвертое правило. Вентиляция второго этажа требует особого подхода, ведь воздух с первого этажа поступает вверх, и он не должен находить выход в помещения, расположенные выше. Предлагаются следующие варианты.
Во-первых, в случае отделения второго этажа от лестничной клетки систематически закрывающейся дверью, вытяжные отдушины и приточные клапаны устанавливаются обычным способом.
Во-вторых, второй этаж не отделяется от первого дверями. Тогда в каждом помещении должен присутствовать канал притока свежего воздуха и вентотдушина. Причем вне зависимости от предназначения этих помещений.
А еще вентотдушины и приточные окна должны присутствовать:
- в цокольных помещениях;
- в помещениях, где на первом этаже имеется пространство под деревянным полом (на лагах).

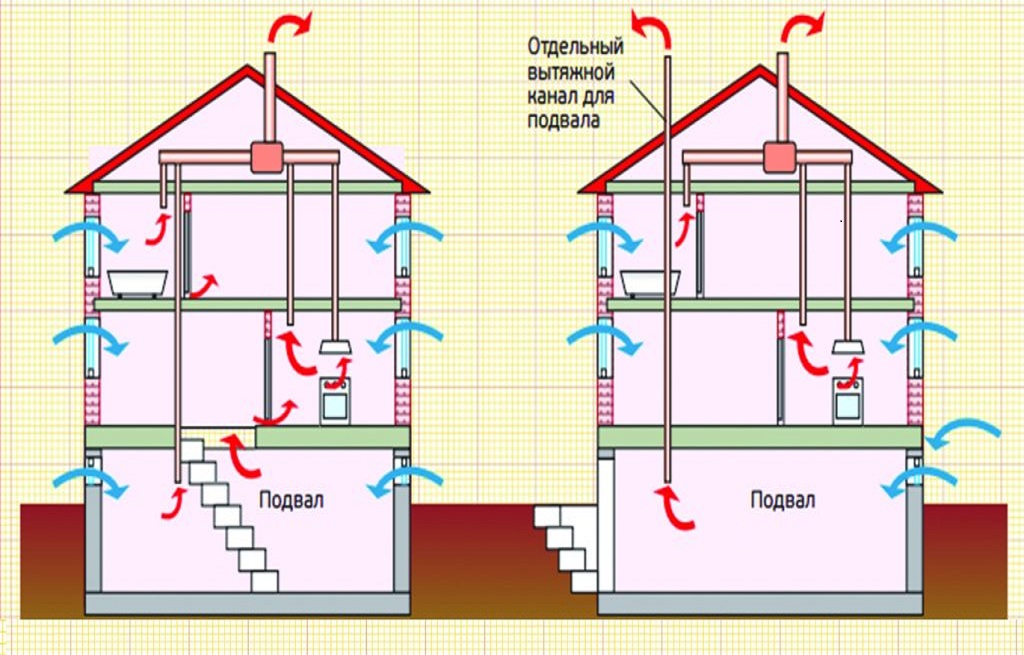

Пятое правило. Отдельно конструируется вентиляция подвальных помещений. Нужно учитывать, что воздух естественным путем может не поступать вниз. Также из-за отсутствия нормального притока он не всегда эффективно выходит из такого помещения. В результате в подвалах скапливаются пары опасных газов, отмечается высокий уровень влажности. Тогда требуется вводить искусственную вентиляцию.
Цены на воздуховоды
Приточно вытяжная естественная вентиляция в помещении
Миф №2 – естественная вытяжка функционирует при любых условиях внешней среды.
Реальность – естественная вытяжка функционирует при разнице температур воздуха внутри и снаружи помещения. В остальных ситуациях она становится притоком или вовсе не работает.
Так, вытяжное проветривание хорошо осуществляется в зимнее время, когда температура воздуха на улице в разы ниже, чем в квартире. В результате теплые воздушные массы поднимаются по вытяжным каналам и выбрасываются наружу.
При этом, в жаркую погоду приток наоборот с улицы поступает в дом с более прохладной температурой. Именно поэтому в помещении становится душно, а постоянная работа кондиционеров не избавляет от недостатка кислорода.
Тоже самое касается ситуаций, когда внешняя и внутренняя температура в доме совпадает, — проветривание помещения не осуществляется, происходит застой микроклимата.
Миф №3 – вентилятор способен осуществлять принудительное движение отработанного воздуха.
Реальность – при отсутствии притока в помещении вентилятор для вытяжки работает напрасно, «вхолостую». Это означает, что устройство для принудительного движения воздуха в ванной комнате не сможет обеспечить вытяжку, если в помещение установлена герметичная дверь.
Поэтому при монтаже вентилятора в санузле для вентиляции естественной приточно-вытяжной обязательно наличие небольшой щели под дверью высотой до 5 мм. Тогда вытяжка начнет функционировать, а воздушный приток будет поступать из соседних комнат.
Миф №4 – нагрев приточного воздуха осуществляется самостоятельно.
Реальность – для нагрева воздушного притока, который поступает в помещение при естественной вентиляции, необходима дополнительная энергия. Холодный воздух нагревается за счет бытовых предметов, людей и радиаторов отопления, как бы «отбирая» у них тепловую энергию.
Принцип работы приточной вентиляции
Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.
Приточная вентиляция с подогревом воздуха
Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:
- водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
- электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.
Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.
Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²
Воздушное отопление приточной вентиляцией
Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.
Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.
Требования к системам вентиляции воздуха
Проверка правильной работы вентиляции осуществляется предельно просто. Она работает хорошо, если соблюдаются следующие условия:
Воздух из всех вентиляционных каналов выбрасывается в атмосферу именно на крыше (конец канала должен быть всегда выше уровня верхней точки кровельного покрытия – это очень важно);
В механической системе заборка воздуха с улицы осуществляется только с использованием специальных металлических заборных решёток, которые располагаются примерно в 2-3 метрах от поверхности земли;
По каналам воздух должен проходить сначала через детскую комнату, гостиную, спальни, а уже потом идти на кухню, санузел, котельную (там банально воздух будет иметь наибольшую загрязнённость, и если он будет идти в обратном порядке – дышать в помещениях будет не очень комфортно, да и различные вирусные заболевания могут появиться, особенно респираторные);
Для кухни необходима именно механическая система вентиляции, особенно при том условии, если на ней установлена не только газовая плита, но и колонка для подогрева воды (если там ещё установлен и газовый котёл – то тем более, хотя не многие знают, что и стандартная поточная газовая колонка – суть есть тот же котёл). Вытяжка в этом случае – обязательна.. В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно
Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении
В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно. Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении.
Вентиляцию на кухне можно соорудить и самостоятельно
План составляется только и исключительно в ответственных проектно-инженерных бюро – и нигде более! На последнем экономить категорически нельзя, ведь в итоге речь может зайти даже о человеческих жизнях. Случаи гибели людей из-за неправильно работающей вентиляции встречаются часто.
Типы вентиляционных систем
Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:
- Естественная.
- Принудительная, оснащенная механическими приспособлениями.
- Комбинированная.
Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.
Как работает естественная вытяжка
Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.
Сила тяги зависит от:
- От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
- Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
- Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.
Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.
Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.
Естественный приток монтируют на уровне 2 м от пола или над батареями.
Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.
Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.
Принцип обустройства принудительной системы
Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.
Схем подобной вентиляции много, наиболее востребованные:
- Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
- Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
- Центральный кондиционер с сетью вентканалов.
- Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.
Комбинированное устройство
Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:
- Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
- Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.
Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.
Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.
