Фасадный крепеж для проводов: типы крепежа и параметры

Прокладка кабеля по улицам и стенам зданий

Перечень нормативных документов

Прокладка кабеля по улице и стенам здания регламентируется следующими нормативными актами:

• 1. Главой 2.1 «Электропроводки» ПУЭ
• 2. Главой «Электропроводки» СНиПа 3.05.06-85* Электротехнические устройства
• 3. Главой «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения» (взамен всн-600-81)

Кроме того, кабель может крепиться открыто, с помощью накладных скоб (FTP outdoor и ВВГ), если это не нарушит архитектурный облик здания. В противном случае, при параллельной укладке трубы придётся разнести на 0,5 метра.

Характеристика труб

Для прокладки кабелей существуют следующие виды труб:

• Гофрированные трубы ПВХ (серые) с различной толщиной стенок, к примеру, ДКС «Октопус» девятой серии или аналогичные им. Этот тип труб рекомендован для внутренней прокладки, так как после нескольких лет уличной эксплуатации они разрушаются под воздействием ультрафиолета. Но благодаря низкой стоимости гофрированных труб в большинстве случаев для прокладки на улице используют именно их.
• Гофрированные трубы ПНД (чёрные или жёлтые). Также имеют различную ширину стенок (ДКС «Октопус» седьмой серии). Менее подвержены воздействию солнца и низких температур, но в полтора раза дороже поливинилхлоридных труб.
• Гофрированные полипропиленовые трубы синего цвета (ДКС «Октопус» десятой серии). Их можно применять для наружной прокладки на небольших участках от магистрали до оборудования. Этот вид труб в 2,5 раза дороже ПВХ-труб.
• Гладкая труба ПНД чёрного цвета. Выдерживает неблагоприятные климатические условия, но легко подвергается горению и распространяет пламя. Последний факт серьёзно ограничивает сферу применения этих труб, поэтому чаще всего их прокладывают в бетоне или земле. Кроме того, по прошествии лета все горизонтально расположенные на открытых участках трубы ПНД обычно провисают.
• Гладкая жёсткая труба ПВХ серого цвета (ДКС «Экспресс» шестой серии). Из-за неустойчивости к УФ лучам и хрупкости при низких температурах не рекомендуется для наружного применения. Но, несмотря на это, довольно часто применяется для прокладки по стенам здания и затем окрашивается под цвет фасада. Для того чтобы увеличить срок её эксплуатации, следует выбирать модели с толстой стенкой, которые прослужат не менее 5 лет. Стоимость этой трубы аналогична стоимости полипропиленовой гофры.
• Стальные экранированные трубы стоят недёшево и требуют периодической окраски, но они отличаются высокой надёжностью. Хорошо зарекомендовали себя и стальные оцинкованные короба.

Полезные советы

Если вы остановили свой выбор на ПНД-гофре, то для защиты от провисания можно протянуть внутри неё трос с диаметром 2-3 мм. В таком случае нужно обязательно использовать тросовые зажимы и натяжные муфты (талрепы) с обеих сторон. Не стоит использовать стальную проволоку, которая с течение времени может ослабнуть. Она подходит только для вертикально расположенных труб, спускающихся с крыши до этажа.

Этот метод также можно применять для крепления кабеля или пучка кабелей, если они прокладываются вне труб. К тросу кабель присоединяется с помощью атмосферостойких чёрных ПЭ-стяжек с шагом 0,3 мм или жестяных скоб. Нижние концы стяжек при этом нужно обязательно удалять!

Если трубы планируется крепить по стенам на тросе, то диаметр троса, его натяжение и величину пролётов необходимо подбирать как для воздушных прокладок. С наружной стороны здания кабель, находящийся ниже 2,3 м до уровня земли следует защитить от повреждений гладкой ПНД-трубой, уголком, стальной трубой либо гнутым швеллером.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Проводка электроэнергии к частному дому по воздуху

Провести ответвления электропитания по воздушной ветке можно от трансформаторной подстанции и понижающего трансформатора. Подвести к частному дому электроэнергию можно, поставив дополнительные столбы, и осуществив монтаж проводов на столбах. Это так называемая «воздушка» в частный дом. Другой вариант – прокладка подземной ветки рытьем траншеи. Выбирать тип проведения коммуникации необходимо, отталкиваясь от:

• Геолого-геодезических особенностей местности
• Отдаленности дома от распределительного ВЛ
• Наличие лесопосадок на расстоянии к дому
• Наличие подземной сети коммуникаций и прочее.

Каков бы не был выбор, прокладывать ответвление придётся посредством подключения шнура к имеющейся воздушной ветке.

Описание и расшифровка маркировки

Система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию.

Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.

Как расшифровать маркировку

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

• С — самонесущий;
• И — изолированный;
• П — провод.

Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

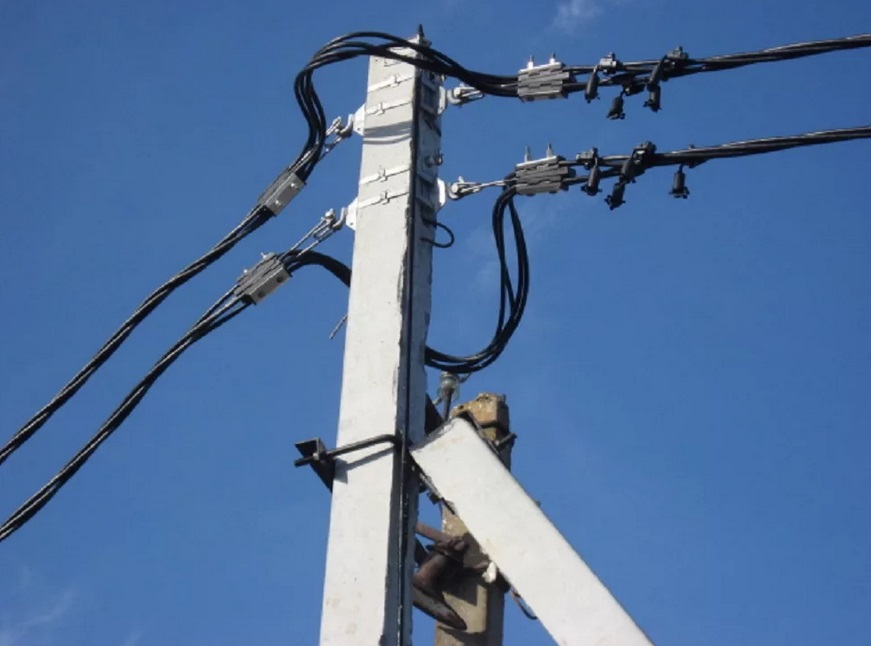

Установка самонесущего изолированого кабеля на опоры.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Монтаж кабеля

Стены здания могут быть выполнены из кирпича, бетона, древесины, покрыты сайдингом. Каждый материал имеет свои нюансы при монтаже.

При каменном фасаде нужно использовать открытый вид монтажа, но использовать при этом кабели, которые покрыты прочной бронёй. Крепления можно использовать следующие: шурупы с крючками, хомуты, специальные крепежи.

При деревянном фасаде необходимо строго соблюдать правила, так как этот материал является наиболее уязвимым при пожаре.

• • Верхний материал кабеля должен быть негорючим.
• • При монтаже кабеля сквозь стенку, в отверстие должна быть вставлена металлическая трубка.
• • Кабель не должен соприкасаться со стенами здания.
• • Ели кабель располагается возле окна или двери, то он должен быть выше на 0,3 м. Но если расположение идет снизу, то отступ должен быть около 0,5 метров. Сбоку окна или двери кабель должен идти на расстояние 0,5 м.
• • Провода должны располагаться на 2,5 метров выше поверхности. Например, земли.

В этом случае можно использовать как открытый, так и закрытый способ монтажа. Закрепить кабель можно с помощью специальных крепежей, полукольца и другие.

Фасад из сайдинга является самым сложным при монтаже кабеля. Так как он является небезопасным и непрочным материалом. К нему нельзя крепить тяжелые кабели. Специалисты рекомендуют прокладывать кабель до обделки здания сайдингом. Во-первых, это будет красива смотреться, во-вторых, это решение поможет сэкономить деньги. Кабель крепить надо только с помощью хомутов, чтобы не повредить покрытие здания.

Как подключить провод СИП к частному дому?

После внедрения самонесущего провода в эксплуатацию местными энергоснабжающими организациями, не редко становится вопрос о подключении и переходе на снабжение, вместо устаревших вводов загородного дома, таким же проводом СИП. Его преимущество перед остальными проводниками заключается в наличии изоляционной оболочки, которая не только защищает провод от воздействия внешней среды, но и также затрудняет несанкционированный доступ к подсоединению, что и стало причиной его популярности. В этой статье мы расскажем, как выполнить подключение СИП к дому, предоставив различные способы монтажа с фото и видео примерами.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провести провод через стену, согласно ПУЭ, необходимо через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

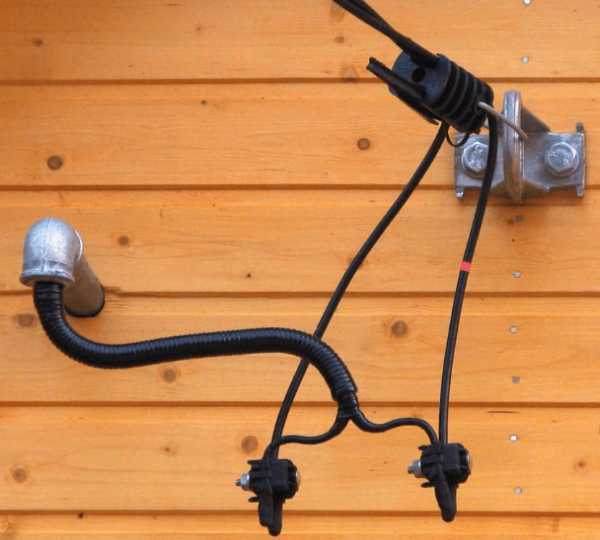

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

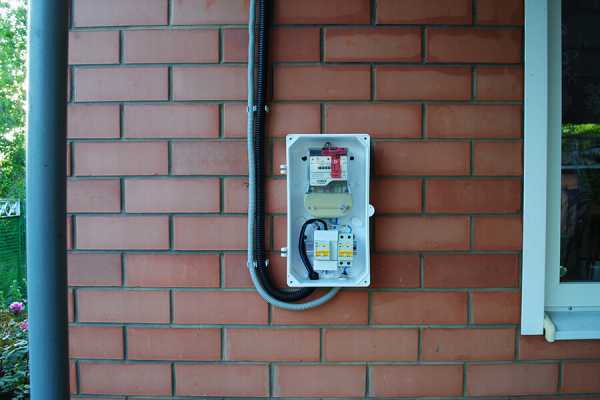

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

В отдельной статье мы рассказали, как провести электропроводку в доме. Настоятельно рекомендуем ознакомиться с подготовленным материалом!

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

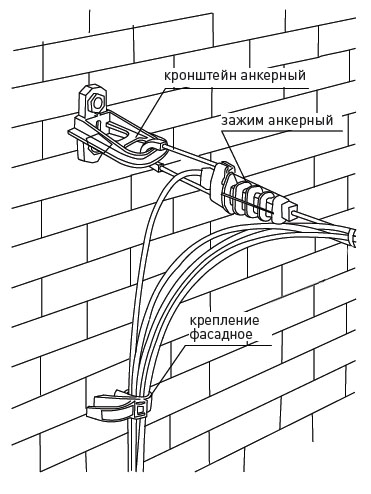

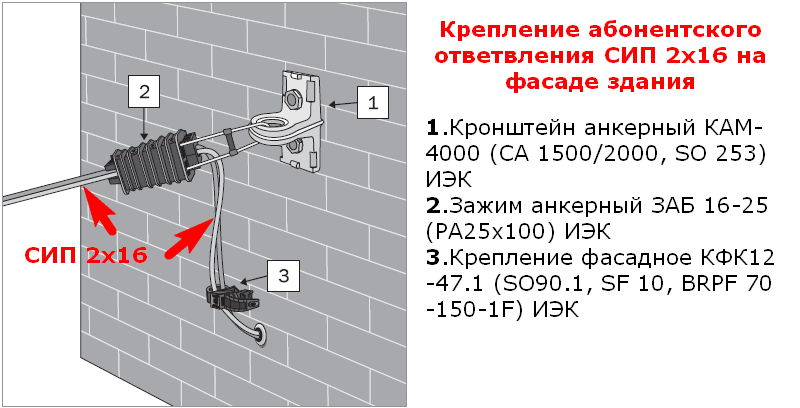

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Также придется ставить дополнительную опору, когда не обеспечивается габарит в 5 метров над дорогой, даже если от столба до дома менее 25м.

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

• если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

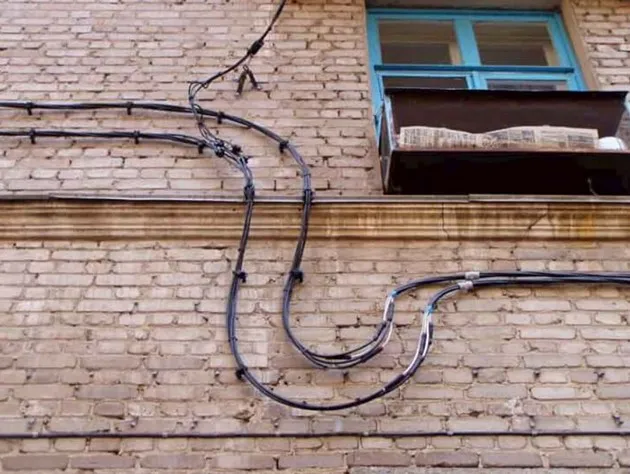

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля. Затем с помощью штатных болтов, закрепляются все фасадные крепления

Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций. Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений

Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается — «скоба». Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

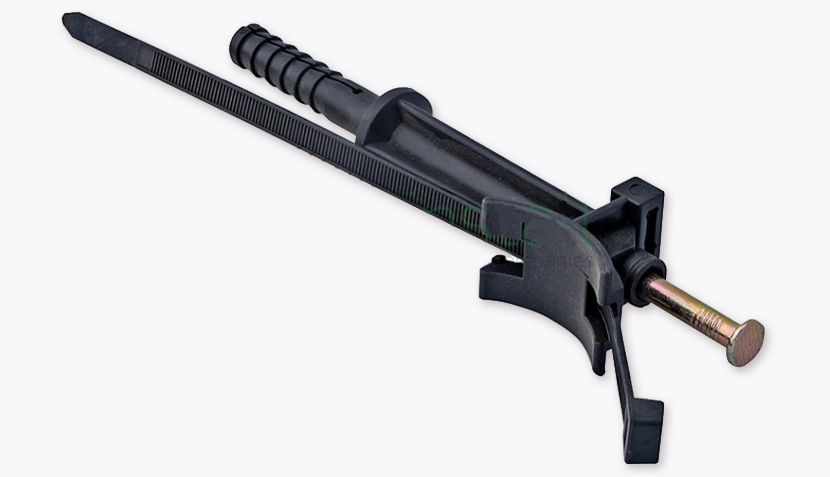

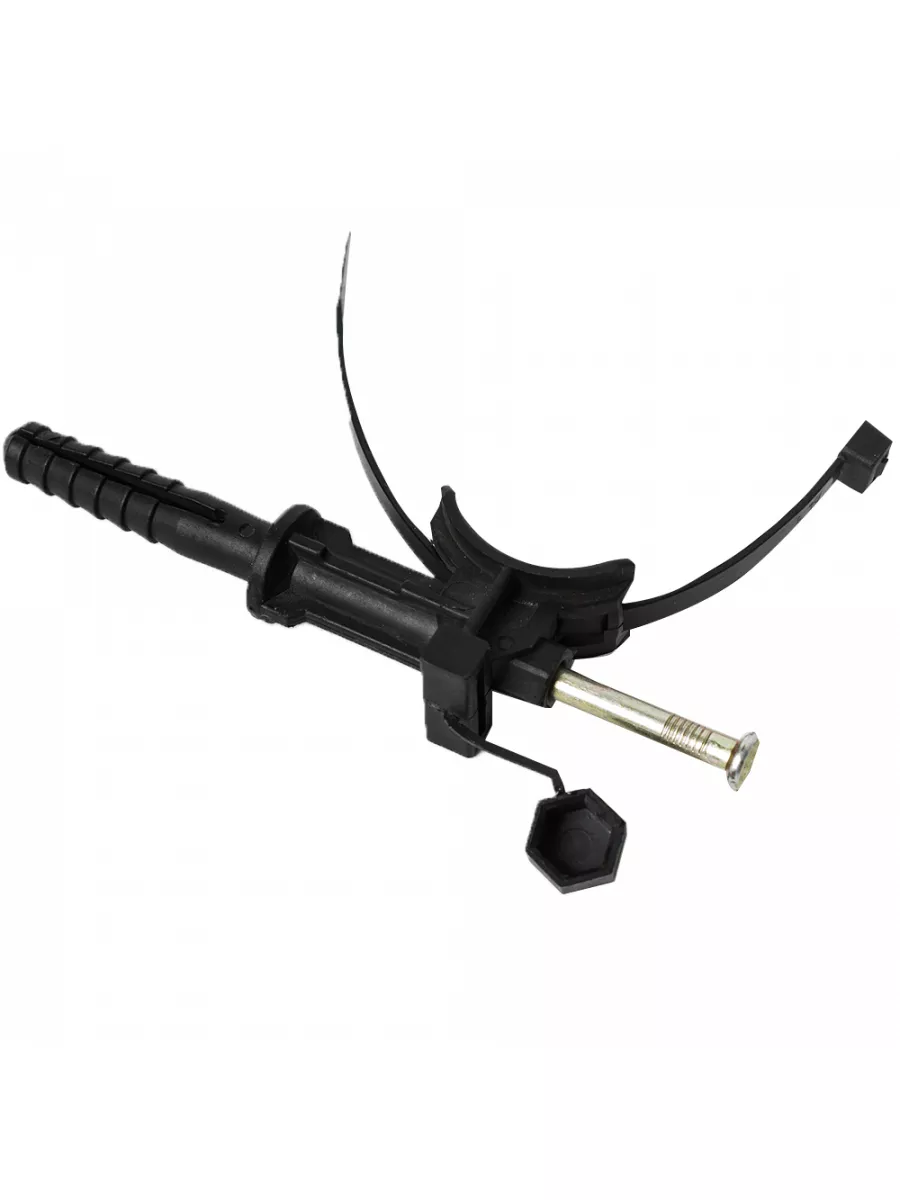

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

• Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
• За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки

Установочная площадка

Версия с названием — «установочная площадка» считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Размеры и виды дюбелей-хомутов

Использование дюбелей-хомутов является одним из самых удобных способов крепления плоского кабеля. Этот тип крепежа состоит из двух основных компонентов — дюбеля и хомута. Дюбель представляет собой крепежное изделие, которое вставляется в отверстие, а хомут предназначен для крепления кабеля или трубы к дюбелю. Ширина дюбеля-хомута определяет диаметр отверстия, в которое он вставляется.

Существует несколько различных размеров дюбелей-хомутов, каждый из которых предназначен для определенного диаметра кабеля или трубы. Наиболее распространенные размеры включают диаметры от 5 до 25 мм. Размер дюбеля-хомута выбирается исходя из диаметра кабеля или трубы, которую вы планируете крепить.

Виды дюбелей-хомутов могут различаться в зависимости от формы и материала. Наиболее популярные варианты включают:

1. Пластиковые дюбели-хомуты: эти крепежные изделия выполнены из прочного пластика и обычно используются для монтажа плоского кабеля на стену или потолок.
2. Металлические дюбели-хомуты: изготовленные из металла, эти дюбели-хомуты обладают повышенной прочностью и могут использоваться для крепления труб или кабелей в тяжелых условиях.
3. Самозажимные дюбели-хомуты: такие дюбели-хомуты могут быстро и легко закрепить кабель благодаря своей конструкции, которая позволяет зажать кабель без дополнительных инструментов.
4. Дюбели-хомуты с клеевым слоем: эти дюбели-хомуты обладают клеевым слоем на обратной стороне, что позволяет легко прикрепить их к любой поверхности без необходимости сверления отверстий.

Инструкция по использованию дюбелей-хомутов зависит от их вида и размера. Порядок действий может варьироваться, но в общих чертах процесс установки будет выглядеть следующим образом:

1. Определите необходимый размер и вид дюбеля-хомута в соответствии с диаметром кабеля или трубы, а также требуемой прочностью и условиями использования.
2. Сверлите отверстие требуемого диаметра в стене или потолке, если необходимо.
3. Вставьте дюбель в отверстие и при необходимости закрепите его с помощью молотка или специального инструмента.
4. Наденьте хомут на кабель или трубу.
5. Закрепите хомут на дюбель с помощью специального механизма, которым обладает выбранный вид дюбеля-хомута.

Важно учитывать материалы, которые намерены крепить с помощью дюбелей-хомутов, а также условия эксплуатации, чтобы выбрать подходящий размер и вид крепежа. Правильное использование дюбелей-хомутов обеспечит надежное и безопасное крепление кабелей и труб в вашем доме или офисе

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

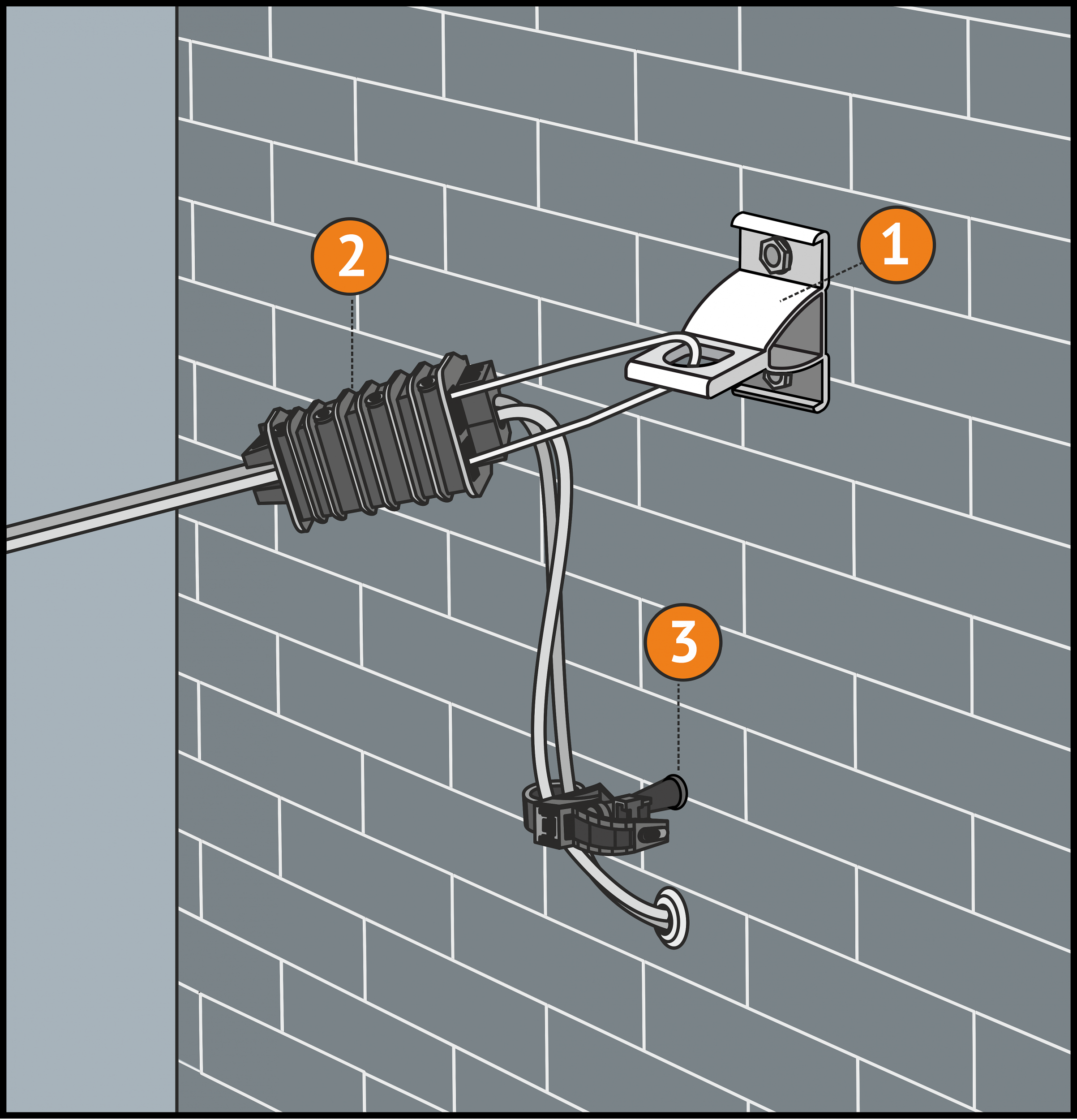

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

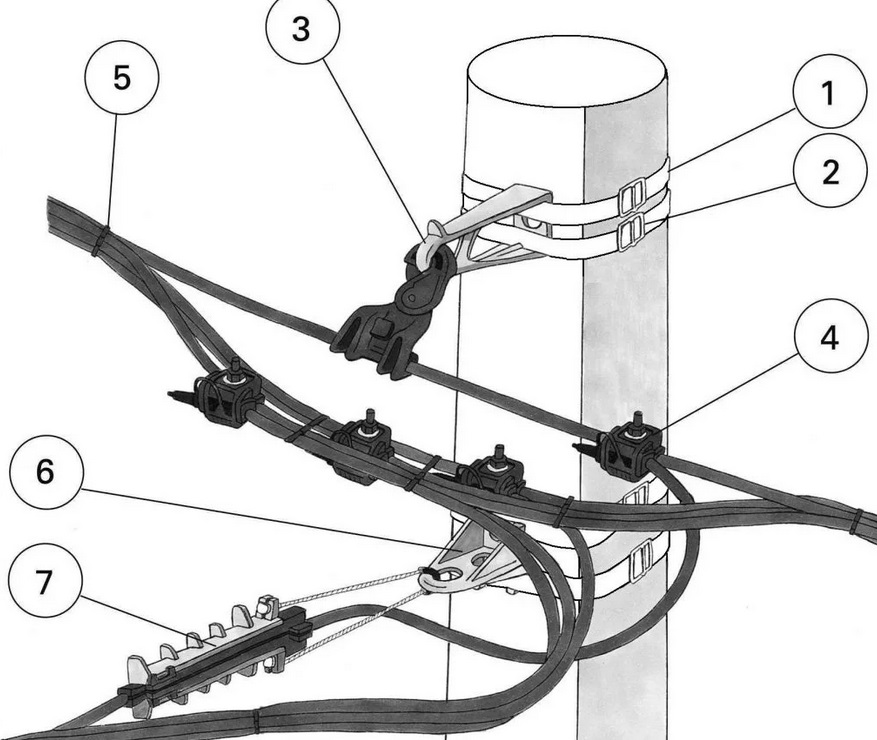

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
