Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими.  Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

• по возможности не используйте острые углы;
• куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
• в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
• при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
• внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Отличной защитой от повреждений является гофра для проводов и кабеля. Данное приспособление понадобится при протягивании кабеля под землей или при проведении электропроводки внутри здания. Гофрированная труба важный атрибут любой скрытой проводки. Как ее грамотно выбрать мы и расскажем в данной статье.

От качества подобных изделий зависит безопасность всего здания

№1. Что такое гофротруба и зачем она нужна?

Гофрированная труба может быть изготовлена из разных материалов, но ее строение остается неизменным. Состоит она из участков с разным поперечным сечением, которые закономерно чередуются друг с другом. Участки меньшего диаметра отличаются более тонкими стенками и обеспечивают трубе отличную гибкость и способность растягиваться: согнуть гофротрубу можно практически под любым углом. Участки чуть большего диаметра отличаются повышенной толщиной и играют роль ребер жесткости, на них возлагаются все нагрузки и удары.

Использование пластиковых гофрированных труб для электропроводки позволяет получить ряд дополнительных преимуществ:

защита проводов от механических повреждений и негативного влияния окружающей среды;
дополнительная влагоизоляция, что особенно важно для помещений с постоянно высоким уровнем влажности;
обеспечение пожаробезопасности. Гофротруба из самозатухающего ПВХ не горит и предотвращает распространение огня;
отсутствие необходимости выполнять дополнительную изоляцию типа экранирования и оплеток;
возможность диагностики и быстрой замены проводки или ее части;
долговечность, которая может достигать 50 лет

Что это такое и для чего она нужна

Конструктивно гофра (правильное название — гофрированная электротехническая труба) представляет собой гибкий шланг с поперечными ребрами, выполненный из того или иного материала. Ребра обеспечивают шлангу дополнительную жесткость при малой толщине стенок, а материал — защитные свойства.

Зачем нужна гофра? У нее есть два основных назначения:

Защита проводки от окружающей среды. Это может быть ультрафиолетовое излучение при открытой прокладке, пыль, влага, агрессивные газы и жидкости, давление грунта или бетона и многое другое.

Защита окружающей среды от проводки. Здесь под окружающей средой подразумеваются, к примеру, деревянные стены. Сама по себе проводка, даже под напряжением и номинальной нагрузкой, опасности не представляет. Но в случае аварии случится беда. К примеру, при перегрузке провод (кабель) может сильно нагреться и даже загореться. А лежит он на дереве. Вот вам и пожар. Произошел пробой изоляции кабеля — КЗ, «выстрел» дугой, еще один пожар.

И дерево – далеко не единственный материал, которому не понравится высокая температура или даже открытое пламя при пробое. Сегодня горючих строительных материалов, особенно отделочных, огромное количество. Легче перечислить то, что не горит, чем пожароопасное.

Важно! Гофрированная электротехническая труба, кроме всего прочего, позволяет легко заменить вышедший из строя кабель без лишних разрушений стен или пола, если прокладка скрытая, а также без рытья траншей, если прокладка подземная

Обязательно ли использовать

Для начала – к вопросу, обязательна ли дополнительная защитная оболочка. Исходя из вышесказанного, нужна. Но необходима она далеко не всегда. К примеру, дополнительная защита не требуется, если используются защищенные провода и кабели в оболочке из несгораемых или трудносгораемых материалов (ПУЭ 7 таблица 2.1.3). Что касается защиты от окружающей среды, то существует немало кабелей и проводов, к примеру, СИП (самонесущий изолированный провод), которые сами дадут сто очков вперед гофре. А кабель в металлической броне грунту не продавить. Да и лопатой его вряд ли перерубишь при перекопке огорода.

Вернемся к нашей гофре. Нужна ли она? Отнюдь. Кроме гофрированных труб существует немало оболочек другого типа – обычная металлическая труба, кабель-канал. Добавим сюда изолирующие ролики, широко использующиеся до сих пор, асбестовую или металлическую ленту. Просто гофра – это в некоторых случаях удобно, недорого и при правильном выборе вполне защитительно, простите за эрратив.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

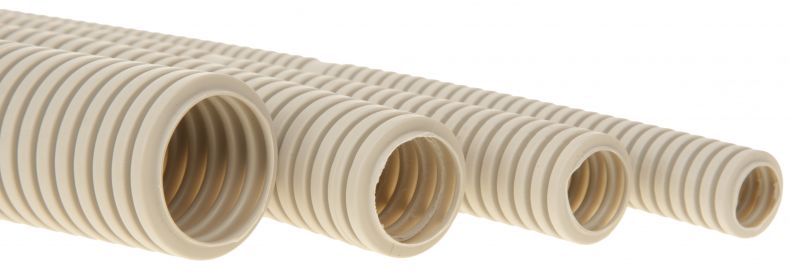

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

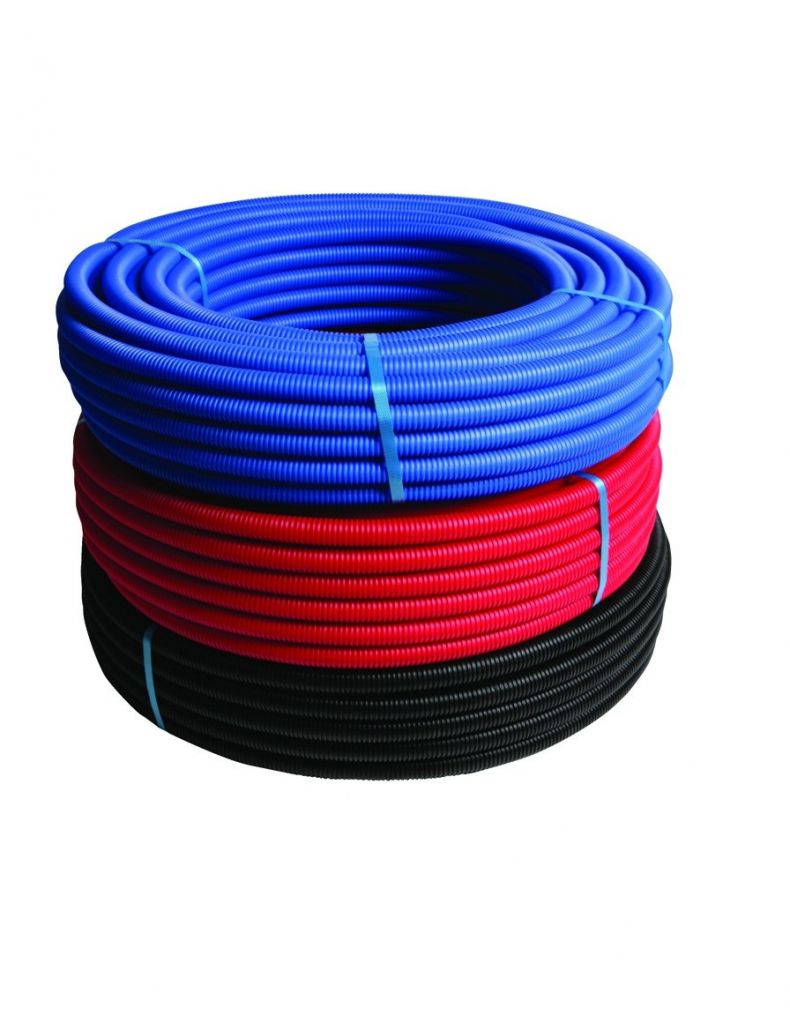

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Виды гофрированных рукавов для кабелей

Гофрорукава различаются по виду или исполнению (прочность, гибкость,толщина) и материалам.

Вид гофры	Нагрузки до, Н/5 кв. см	Характеристики и область применения
Лёгкая	320	тонкостенная, гибкая, непрочная, подходит для укладки в жилых помещениях под обшивкой.
Средняя	750	гибкая, устанавливается в стеновые штробы.
Тяжелая	1250	жесткая, толстостенная, монтируется в стяжку пола.
Сверхтяжелая армированная	от 4000	стальная проволочная спираль в оболочке из пластика, используется на улице, в том числе – под землей и в подвешенном состоянии.

Чем тоньше стенки гофрированного рукава, тем он эластичней, что существенно упрощает монтаж особенно на тех участках сети, где требуется сделать повороты. Но в тех случаях, когда нужна высокая износостойкость, лучше выбрать более жесткие варианты исполнения.

Нужно помнить, что самые толстостенные трубы нельзя сгибать под прямым углом, так как в месте сгиба они могут сломаться.

По материалам, из которых изготавливают гофрированные трубы, выделяют следующие виды:

• поливинилхлоридные (ПВХ),
• полиэтиленовые высокого давления (ПВД) и низкого давления (ПНД),
• полипропиленовые (ППР),
• металлорукав.

Материал	Достоинства	Недостатки	Область применения
ПВХ	доступная цена, самозатухание при возгорании, гибкость, удобство монтажа	портится от УФ-лучей, теряет прочность при замерзании, размягчается при сильном нагревании, неустойчивы к повышенной влажности, непрезентабельный серый цвет	в сухих отапливаемых помещениях с нормальной влажностью, кабель-канал рекомендуют спрятать за вагонкой, гипсокартоном или стеновыми панелями
ППР	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности	средняя прочность и гибкость	на улице и в жилых и бытовых помещениях
ПВД, ПНД	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности, кислотам, маслам и растворителям	средняя прочность и гибкость	на улице и в любых помещениях, в том числе технических, в бетонных конструкциях и кирпиче
металлорукав из оцинкованной стали (РЗ-Ц), из белой жести  (РЗ-СЛ)	многообразие вариантов исполнения, высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию	негерметичен, при сжатии расходится, пропускает к кабелю влагу и пыль	в сухих помещениях, на прямых участках, при проведении кабель-канала по легковоспламеняемым конструкциям
металлорукав с изоляцией ПВХ (РЗ-ЦП)	высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию, самозатухание	высокая стоимость	в санузлах и надворных постройках

Правила монтажа

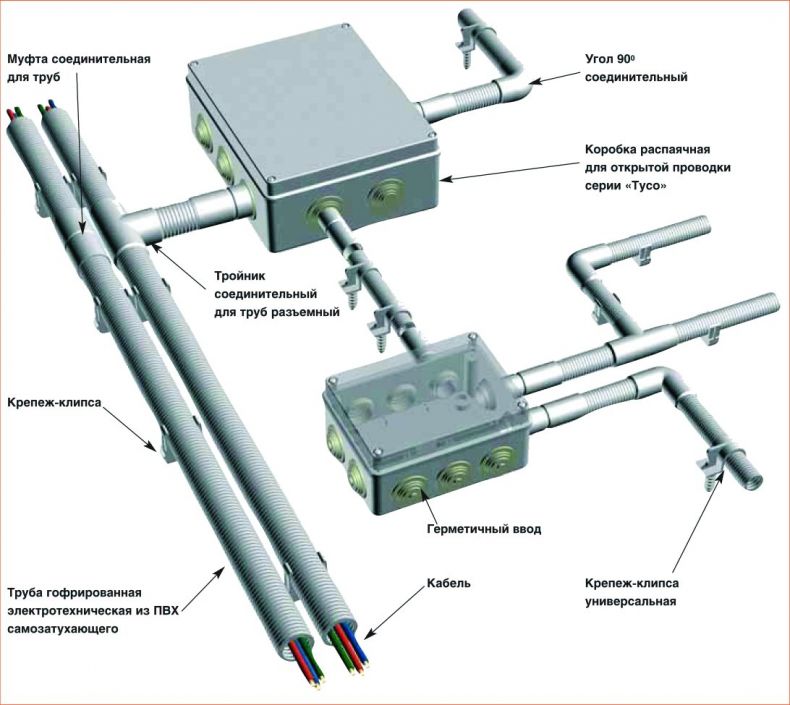

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

• Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
• На один участок не допускается делать более 4 поворотов.
• От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
• Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
• Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Пожаробезопасность

Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность

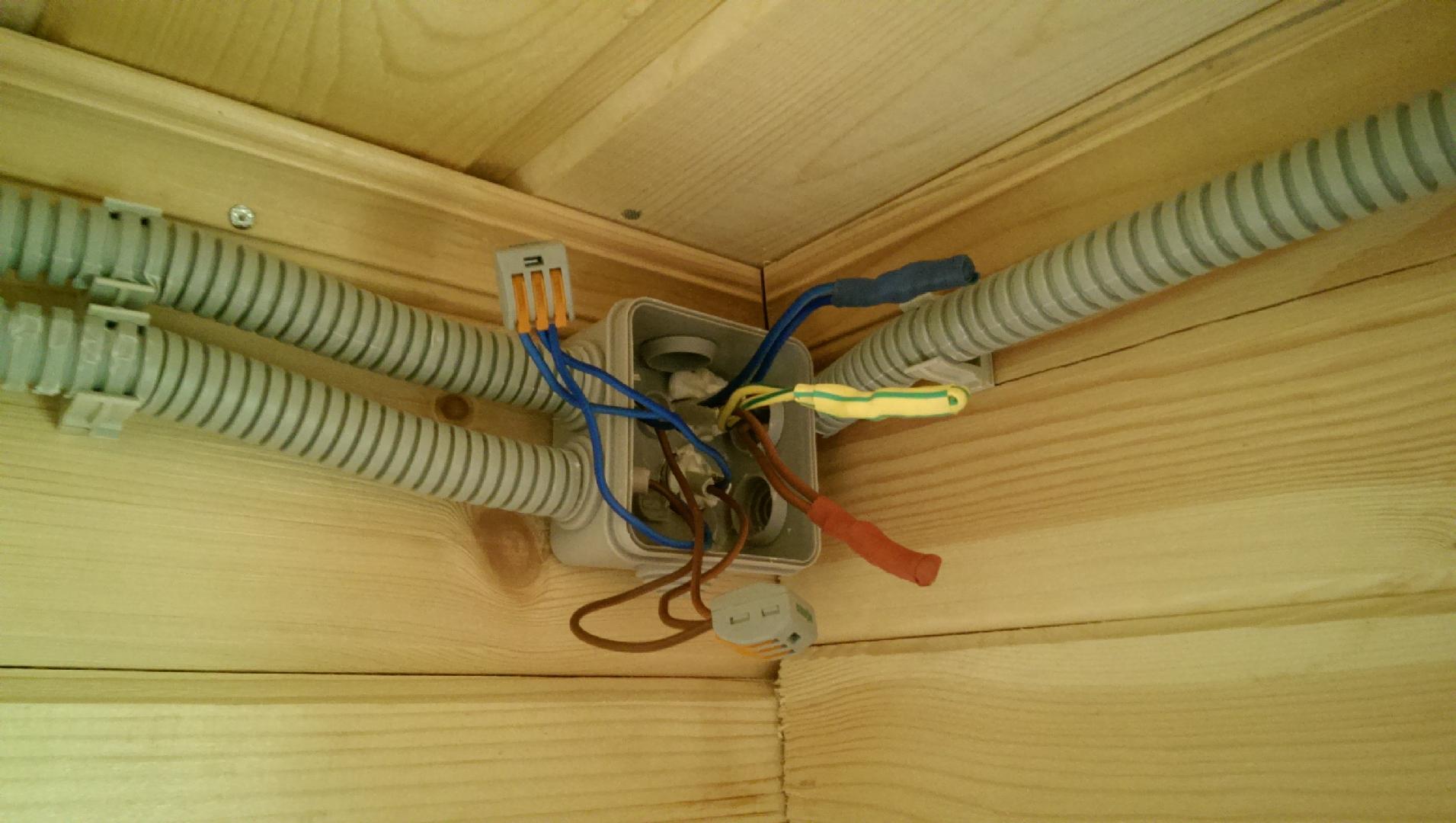

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов. Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

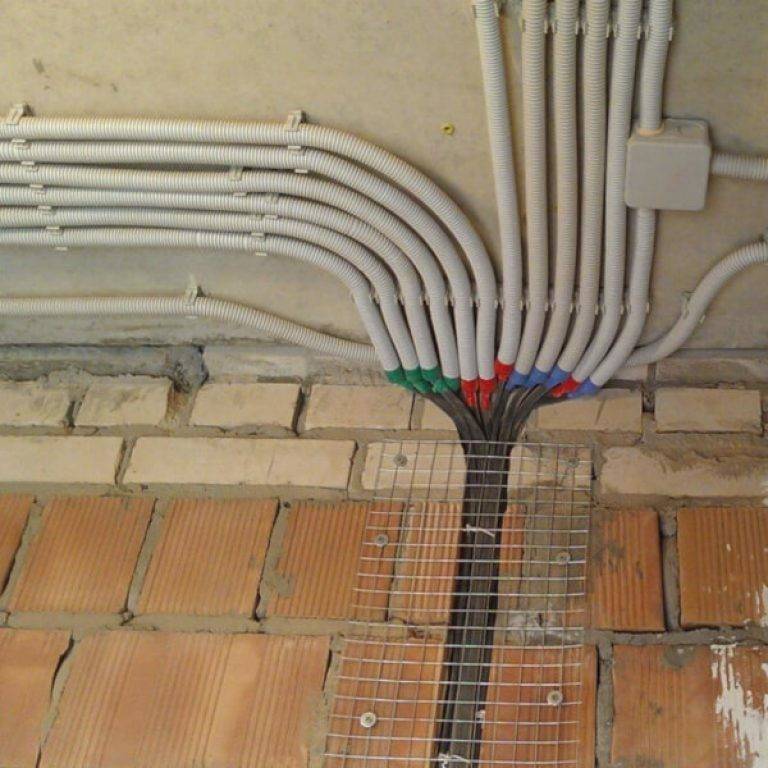

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

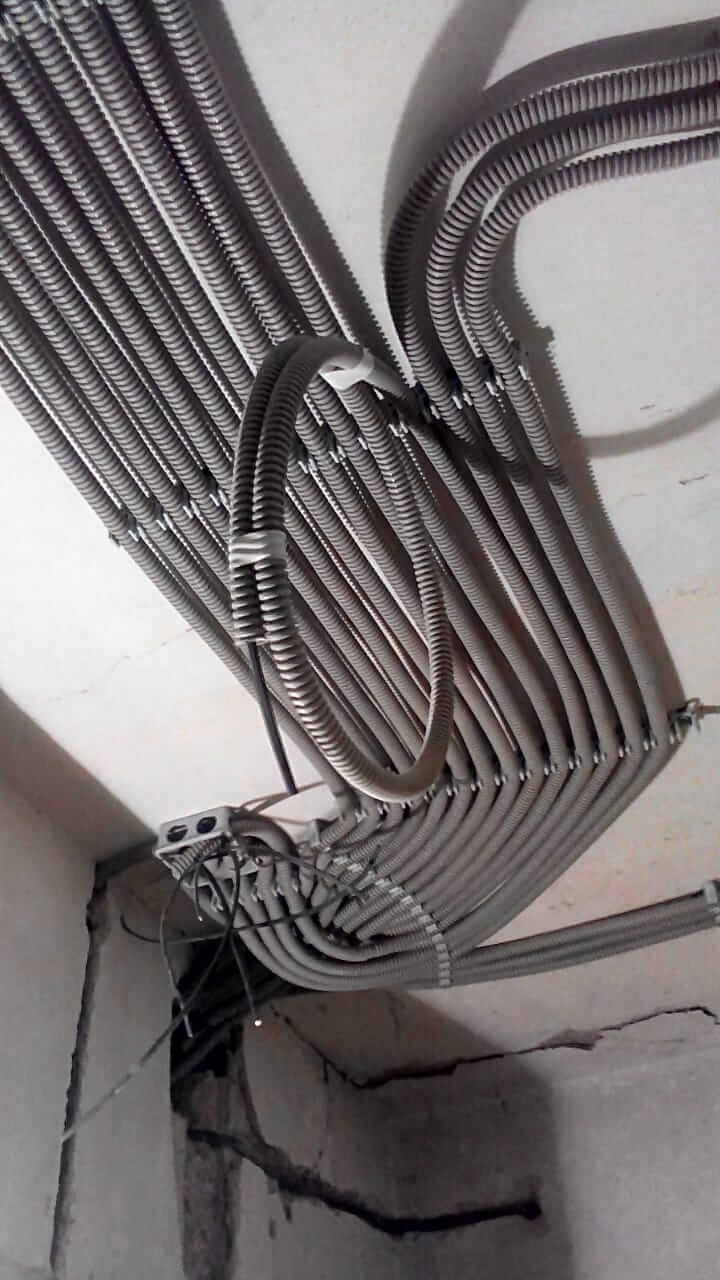

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

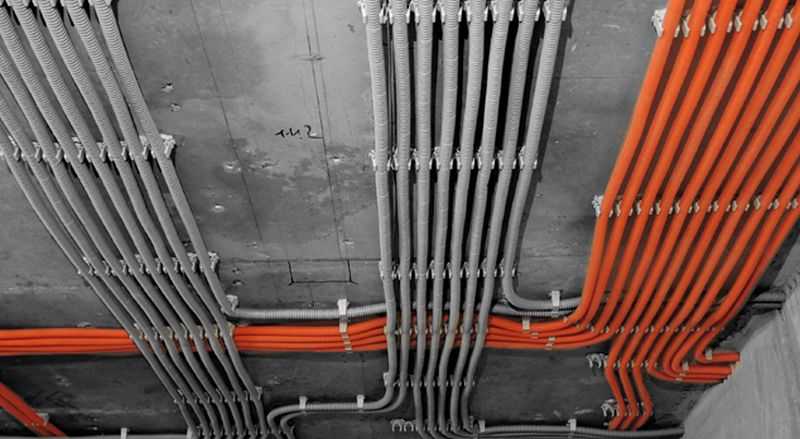

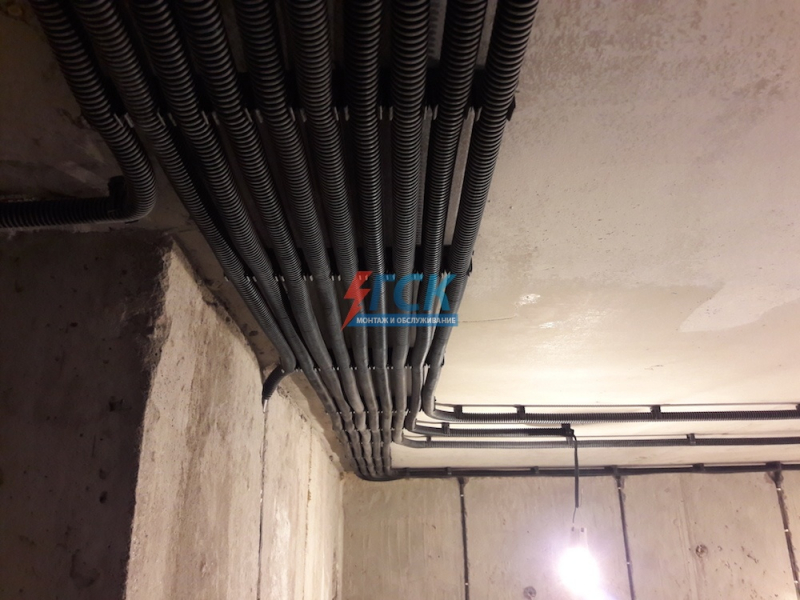

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

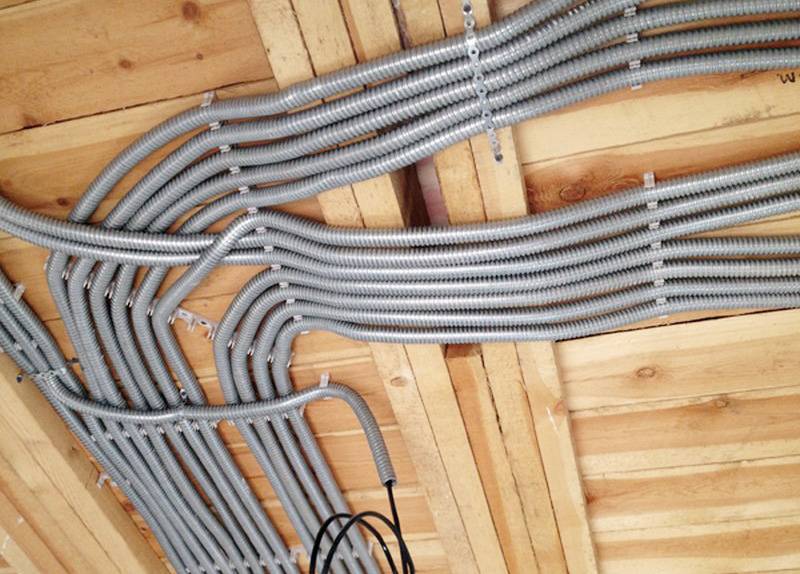

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

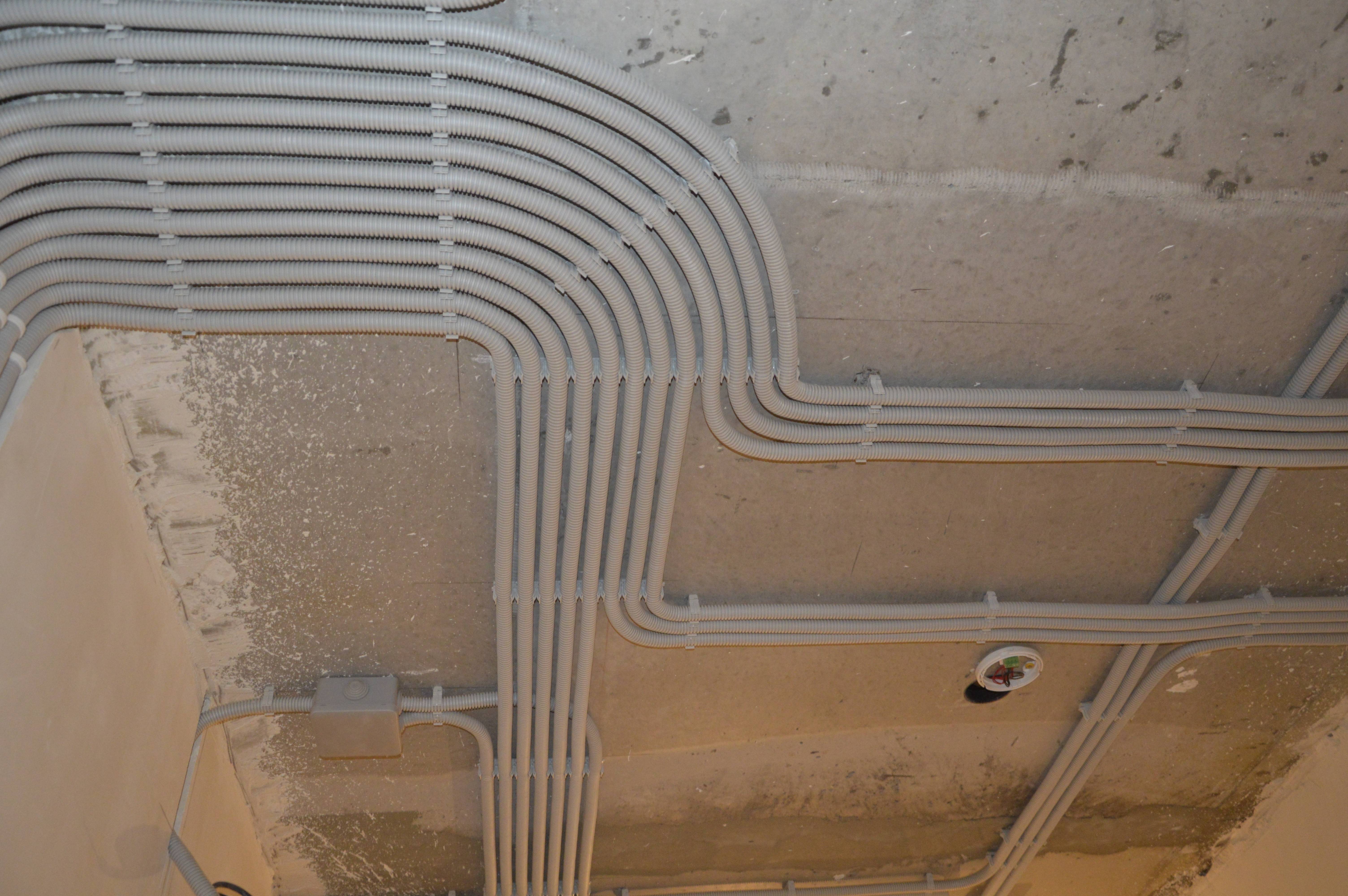

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

• Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
• Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
• При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Назначение гофры

Чтобы исключить ошибки, следует уточнить требования ПУЭ. В разделе № 7 отмечена возможность прокладки кабелей в строительных конструкциях из бетона, кирпича, иных негорючих материалов с жесткой фиксацией. Это значит, что допустимо создание каналов (штроб), которые впоследствии будут закрыты цементно-песчаным раствором. Но при создании стен, перекрытий и перегородок в заводских условиях, такой монтаж не разрешен. Необходимо создавать отверстия, которые подразумевают замену кабеля при необходимости.

Оболочку, удерживающую раствор, можно сделать из подходящих отрезков труб. Но применение подобных изделий ограничивает и усложняет прокладку сложных по форме и составу трасс.

Радиус поворота при использовании гофры для электропроводки фактически ограничен только официальными инструкциями производителя кабеля. Подобную линию, применив, обычную пластиковую трубку, создать сложноДля монтажа линий рядом с деревянными и другими горючими конструкциями используют металлические трубы. Создавать повороты будет проще, если работать с гофройГибкая оболочка пригодится для прокладки трасс в конструкциях подвесных потолковС помощью этих изделий можно прокладывать сложные трассы бытового и промышленного назначения

При установке на открытом воздухе гофра предотвратит попадание на внешнюю оболочку кабеля прямых солнечных лучей. Следует знать, что некоторые полимеры разрушаются ультрафиолетовым излучением. Применение таких изделий упрощает монтаж, повышает уровень безопасности.

Для чего нужна гофра при прокладке кабеля

Гофра – деталь, необходимая для защиты электрических кабелей от механических и термических повреждений. Помимо этого, такая деталь несет в себе и эстетическую функцию в помещении, скрывая висящие провода.

В гофрированную трубу могут укладываться как кабели, так и провода. У первых есть дополнительная изоляция, которая скрывает два и более защищенных и совмещенных проводников. Второй же представляет собой один проводник. Поэтому условия к монтажу кабеля менее строгие: при его укладке под плинтус, пол или в стену трубка не понадобится (если монтирование не проводится на открытом пространстве). Провода должны обязательно быть уложены в трубку, особенно если они располагаются не внутри помещения. Выбор защитной конструкции должен зависеть от вида провода или кабеля:

• электрический;
• ТВ;
• телефонный;
• интернет-кабель.

Монтаж

Монтаж гофроканала

При проведении наружных работ гофру крепят специальными клипсовыми зажимами, которые должны соответствовать внешнему диаметру трубки. Клипсы крепятся саморезами или шурупами под дюбель с шагом 20-30 см.

Сама гофра аккуратно вставляется в клипсу до характерного щелчка. Если в стене проштробили канал, то можно использовать разнообразный самодельный крепеж (например, жестяные полосы).

При формировании трассы, по которой пройдет канал, нужно стремиться избегать резких ее поворотов, так как велика вероятность того, что в существующий проход потребуется завести еще кабель, тогда резкая смена направления станет серьезным препятствием.

Таким образом, следует придерживаться несложных правил монтажа.

• Максимальная длина непрерывного участка должна оставаться в пределах 20-25 метров.
• На одном участке не следует делать больше 4-х поворотов.
• Два поворота не должны быть рядом (между ними должно быть порядка 4-5 м или более).
• Если избежать двух поворотов на короткой дистанции не удается, то лучше поставить распределительную коробку.
• Угол поворота следует выбрать не менее 90° (радиус кривизны стараться сделать значительным).
• При прокладке нескольких линий электропроводки и слаботочных кабелей рядом, необходимо обеспечить минимальное расстояние между соседними гофротрубками не менее 200 мм.
• Пересекаться отдельные линии должны исключительно под прямым углом.

Монтаж проводки

После укладки гофроканала необходимо разместить в нем нужное количество линий проводов.

Обычно на малых участках между соседними распределительными коробками проблем не возникает, особенно с учетом того, что поворотов там много не бывает. Если в канал следует затянуть несколько проводов, то из них формируют единый жгут, скрепляя отдельные проводники скотчем. Для заведения такого набора проводов на его конце формируют петлю из зачищенных до металла кончиков кабелей.

К сформированной петле прикрепляют штатный трос или отрез уже заведенного в канал мягкого провода. Затем начинают протяжку жгута проводов за трос в канал. При проведении этой процедуры следует избегать резких рывков, чтобы не повредить провода и корпус канала.

В принципе, протянуть провод можно и до крепления гофры к поверхности монтажа. В этом нет особого резона, если участки короткие, так как жгут проводов все-таки не добавляет удобств при креплении канала.

Особенности открытой прокладки на улице

При устройстве уличных электрических линий чаще всего размещают кабель на несущем тросе. Полимерные каналы при многократном замораживании и оттаивании, а также под воздействием УФ излучения довольно быстро становятся хрупкими и повреждаются.

Для уличных работ лучше остановить свой выбор на металлическом или металлополимерном изделии.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

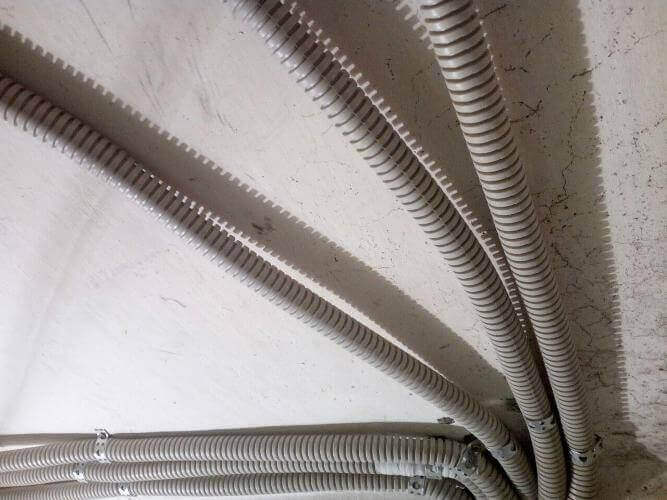

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;

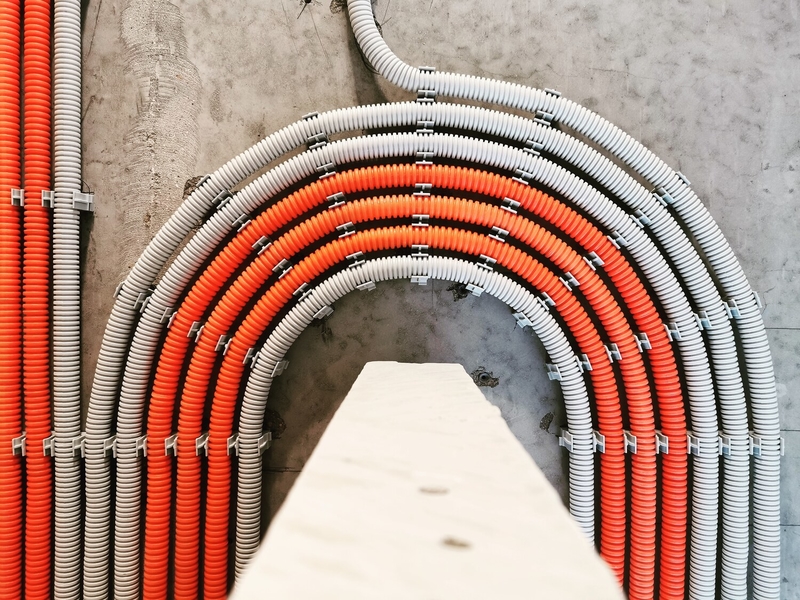

• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

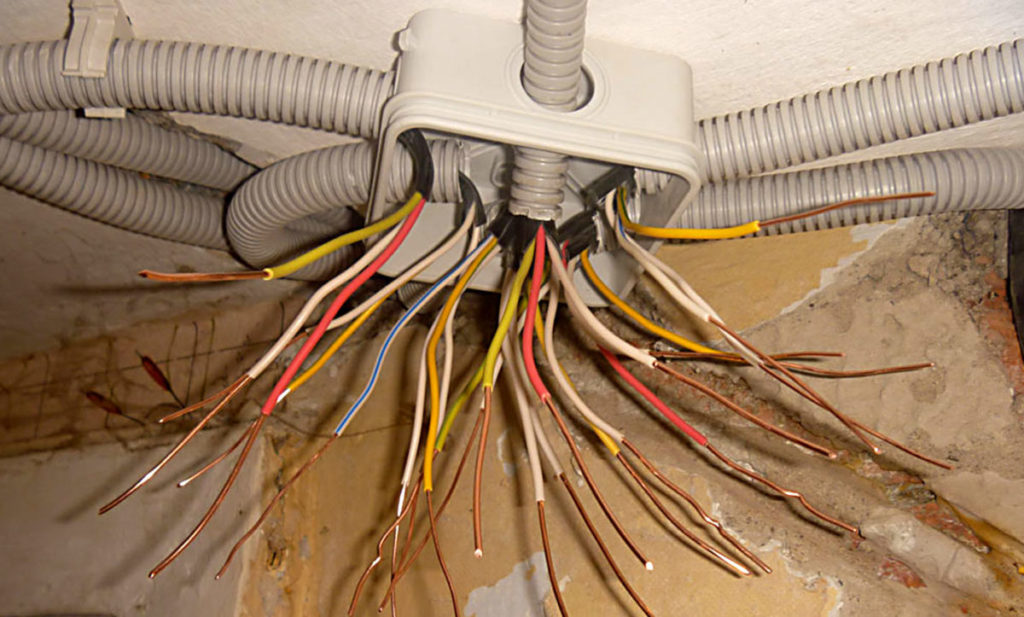

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей
