Ионные котлы отопления: принцип работы

Принцип работы электродного котла

Как видно на рисунке, при изменении полярности тока меняется и направление движения ионов солей в воде. В этом случае в качестве контактов используется электрод и корпус устройства.

Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.

Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.

ВАЖНО! Мощность водонагревателя напрямую зависит от количества примесей в воде. Чем больше солей, тем мощнее котел.

Эта простая схема наглядно показывает простоту устройства электродного котла

Эта простая схема наглядно показывает простоту устройства электродного котла.

Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.

Если вы решили купить электродный котел отопления, проблема заземления отпадает. Большинство заводских моделей имеют корпус, покрытый полиамидом. Последний играет роль изолятора

Также обращайте внимание на размер водонагревателя. Обычно это небольшой цилиндр высотой до 600 мм и диаметром до 300-400 мм. Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры

Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры.

Как появились электродные котлы

Такие устройства, как электродные котлы отопления, были созданы еще в середине прошлого столетия предприятиями оборонного комплекса для подводного флота Советского Союза. В частности – это было для того чтобы производить отопление отсеков подводных лодок, которые имели дизельные двигатели. Такой прибор по тем временам полностью соответствовал всем условиям заказа подводного флота. Ведь устройства имели довольно маленькие размеры, если сравнивать их с обычными котлами. Им не требовалась вытяжка, при работе такие устройства не шумели. При всех достоинствах они эффективно нагревали носитель тепла, а стоит заметить, что использовалась для этого морская вода. Далее к 90-тым годам заказы для оборонного комплекса уменьшились в объемах, так, и потребности военного флота в таких котлах прекратились.

Таким образом, мы видим, что электродные котлы современного вида – это устройства, которые были доведены до совершенства относительно недавно. В современности такие приборы пользуются популярностью в бытовых условиях, как показывают отзывы о них.

Современные электродные котлы отопления

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

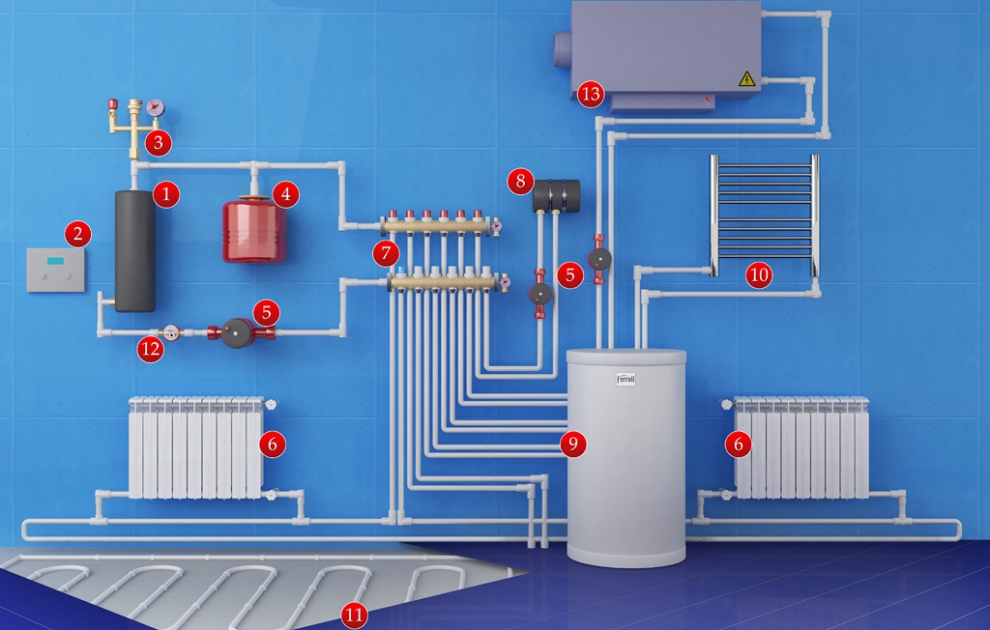

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Производители

• Популярны котлы «Галан». Оборудование российского производства. Применяются комплектующие, которые поставляются из-за рубежа. Приборы обладают автоматическим управлением, доступные.
• «Невский». Применяют в закрытых отопительных системах. Автоматикой задаются необходимые температурные параметры, устройство обеспечивает комфортные условия. Когда установленная температура будет достигнута, прибор отключается до небольшого остывания. Котел от компании «Невский» имеет надежную сборку, комплектующие.
• Импортный производитель Dakon (Чехия). Агрегатов с нагревателями от компании Dakon, насчитывается около 30 моделей. Возможны модели с дополнительным оборудованием – циркуляционный насос, расширительный бачок.
• Котел Kospel (Польша). Применяется в одноконтурных системах отопления.

Что такое электродный котел

Принцип работы агрегата наглядно демонстрирует известный многим кипятильник из двух лезвий и четырех спичек. При подключении такого устройства к электросети, нагрев 1 л воды до 100 С происходит в течение нескольких минут.

Достигается такая интенсивность нагрева электродного котла благодаря явлению электролиза. Суть процесса состоит в том, что между двумя погруженными в раствор жидкого электролита электродами, при подключении внешнего источника напряжения, начинается направленное движение заряженных частиц. Ионы, имеющие положительный заряд перемещаются к катоду, а частицы с отрицательным зарядом притягивает анод.

Если на электроды подается переменное напряжение от бытовой электросети с частотой 50 Гц, в течение одной секунды изменение полярности происходит 50 раз, что влечет за собой периодическое изменение направления движения ионов. Вследствие повышенного сопротивления водной среды и внутреннего трения происходит преобразование кинетической энергии в тепловую, что и вызывает интенсивный нагрев раствора электролита.

Поскольку вода в системах централизованного снабжения имеет мало общего с чистой (Н₂О) и представляет собой раствор солей калия, кальция, магния и других элементов, она вполне может считаться электролитом. Непосредственный нагрев электролита (без контакта с поверхностью ТЭНа или корпусом) называется первичным.

Принципиальное отличие электродных котлов от других электрических установок заключается в том, что нагрев теплоносителя происходит без контакта с нагревательным элементом.

Следует также отметить, что производительность агрегата непосредственно связана с химическим составом теплоносителя.

Как работает инверторный котел отопления

Как правило, если рассматривать классические электрические котлы, то здесь, принцип работы — передача энергии к теплоносителю осуществляется при помощи ТЭНа. Так, если в конструкции есть ТЭН, то нужно предусмотреть также отдельное место для того чтобы нагревать воду, защиту ТЭНа от процесса коррозии, а также учесть потери тепла.

Так, при помощи переменного магнитного поля происходит генерация индукционного тока. Для того чтобы этот процесс был реализован, нужно постоянный ток из электрической сети преобразовывать в переменный ток. Этим и занимается инвертор – он может работать и от сети, и от аккумуляторов.

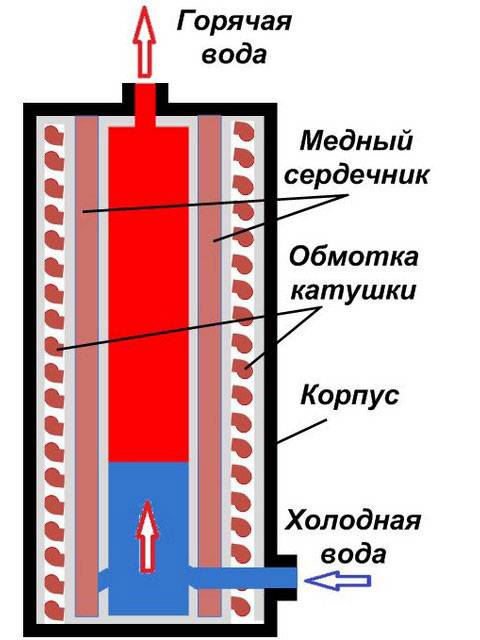

Схема работы индукционного отопительного котла

Так, инверторный котел отопления имеет два контура:

• Магнитный. Генерирует переменное магнитное поле.
• Теплообменник. Нагревает теплоноситель.

Когда подается переменный ток, катушка создает магнитное поле, которое и осуществляет нагревание воды, находящейся в системе труб.

Особенности монтажа

Для монтажа энергосберегающего котла необходимо установить предохранительный клапан, манометр и автоматический воздухоотвод. Горизонтальное положение оборудования недопустимо, устанавливать только вертикально, без смещений.

Врезка в тепловой контур производится так, чтобы нулевая клемма была снизу. Провода, подключаемые к котлу должны быть сечением не менее 4 мм². Подключать только через автоматы, по всем правилам ПУЭ.

Для установки в новую магистраль, обрабатывают ингибиторами только бывший в эксплуатации котёл. Следуйте рекомендациям по использованию чистящих средств. Игнорирование этого пункта повлечёт появление трудностей при установке омических показателей жидкости в системе.

Для отопления важен выбор радиаторов. Чугунные образцы не допустимы, поскольку они склонны к повышенному образованию накипи и другим загрязнениям. Радиаторные батареи лучше подбирать небольшие, из легких материалов (алюминий), с таким расчетом, чтобы 1 кВт энергии приходился на 8 литров.

Параллельное подключение – усиление мощности

При выборе батарей предпочтительно остановиться на алюминиевых конструкциях первичного типа, поскольку в них значительно меньше примесей – это будет снижать общее сопротивление.

Плюсы и минусы эксплуатации

Отзывы, основанные на опыте эксплуатации ионных котлов, носят противоречивый характер. И если часть потребителей остаются довольны габаритными размерами, более быстрым по сравнению с традиционным электрическим котлом нагревом теплоносителя, устойчивостью от перепадов напряжения и экономичным использованием, то другие говорят лишь о минусах такого оборудования. К ним относятся:

• • обязательное заземление. Риск поражения током в случае пробоя изолятора у такого котла существенно выше, нежели у ТЭНового аналога;
• • зависимость от качества теплоносителя, ведь мощность устройства полностью зависит от степени проводимости используемой воды;
• • отсутствие возможности работать в аварийном режиме, например, от аккумуляторов, и использование исключительно переменных источников тока;
• • запрет на использование воды из одноконтурной системы отопления;
• • невозможность использования такого котла для устройства системы теплого пола и пр.

«Галан» Гейзер 15

Безопасный и производительный одноконтурный электродный котел, которому часто отдают предпочтение владельцы загородной недвижимости. Мощность оборудования 15 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 22,7 А. Управление механическое, устанавливают котел только на пол. В качестве дополнительной опции предусмотрена возможность подключения внешнего управления.

«Галан» Гейзер 15

Его покупают благодаря таким преимуществам:

• простота и удобство эксплуатации – разобраться с устройством сможет и новичок.
• небольшая масса конструкции и компактные размеры – всего 5,3 кг.
• большая площадь обогрева – до 180 кв.м.
• электронное автоматическое регулирование – наличие блока управления, позволяющего сформировать интервал по нагреву теплоносителя.
• возможность подключаться к комнатному индикатору температуры.
• цена прибора в среднем составит 7800-8000 руб.

Как работает ионный котел отопления

В отличие от ТЭНов, где процесс нагрева теплоносителя осуществляется через разделяющую стенку, в ионных котельных агрегатах температура теплоносителя повышается благодаря перемещению ионов последнего под действием переменного тока. На электроды, помещенные в рабочий объем теплоносителя, подается переменное напряжение частотой 50 Гц. Единственным путем прохождения электрического тока является теплоноситель, ионы которого начинают притягиваться к противоположно заряженным элементам. Отрицательные ионы – анионы – стремятся к «положительному» катоду, положительные ионы – анионы – к аноду. Перемещение возможно благодаря электрическому полю, создаваемому работающими электродами котла. Переменность электрического поля создает хаотическое движение ионов в теплоносителе, вода начинает быстро разогреваться, при этом не создается условий для электролиза (разложения на составляющие). Электроды в ионных котлах не являются нагревательными элементами.

Неравномерное разогревание слоев объема теплоносителя вызывает естественное перемешивание. Более теплые массы поднимаются, вытесняя вниз более холодные. Возникает циркуляция –  движущая сила работы всего контура теплоснабжения.

Ионизация возможна лишь в растворах электролитов (жидких средах с наличием солей) и исключена в дистиллированной воде, ведь первоначально в таких котлах использовали морскую воду. Показатель омического сопротивления среды не должен быть более 3 кОм (при 15оС). Отсутствие солей в теплоносителе попросту не позволит создать электрическую связь между противоположно заряженными электродами.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Преимущества и недостатки электродных котлов отопления

Мы будем сравнивать электродные модели лишь с другими электрическими водонагревателями

Во внимание не будут браться газовые котлы, которые, конечно, намного дешевле обходятся в эксплуатации, но требуют получения разрешительных документов на их использование, наличие проекта, газа и другие особые условия

Итак, ионные котлы могут выгодно выделяются среди своих аналогов следующим:

Электродные котлы являются самыми малогабаритными отопительными элементами. Что совершенно не сказывается на их работоспособности.

• они компактные, имеют простую конструкцию, поэтому хорошо подходят для применения на дачах или частных домах;
• устройствам нестрашны перепады напряжения, так как последнее влияет лишь на мощность котла, но никак на его работу;
• ионные водонагреватели быстро нагреваются и остывают, поэтому с ними удобно применять любые автоматизированные системы контроля температуры в помещении;
• они безопасны, так как даже при отсутствии воды устройство не испортится, не вызовет пожар или замыкание, оно просто не будет работать (не будет замкнутой цепи);
• они обладают отличным КПД, достигающим 98%.

Недостатки электродных водонагревателей:

• знания в электротехнике нужны не только для того, чтобы соорудить котел, но и рассчитать параметры жидкости, ее электропроводности и количества примесей;
• для работы устройства не подойдет обычная вода, например, из любой системы отопления, так как в такой жидкости много свободных ионов;
• нельзя допускать попадание воздуха внутрь котла, так как это ускорит процесс коррозии металла, тем самым уменьшит срок службы водонагревателя;
• нужно следить за температурой воды в котле, так как если она превысит отметку в 75 градусов, то это существенно увеличит затраты электроэнергии;
• при установке прибора нужно его заземлять, в особенности это касается самодельных устройств;
• мощность водонагревателя напрямую зависит от теплоносителя; качественная и правильно сделанная жидкость способна увеличить мощность прибора и наоборот;
• они работают только от переменного тока.

Вы сможете использовать свой электродный котел в качестве проточного водонагревателя, просто подключив его к водопроводной системе.

Кроме этого стоит упомянуть несколько особенностей ионного нагревателя воды:

• его можно использовать в качестве обычного проточного водонагревателя, а не только как котел;
• легкость сборки и монтажа, простота ремонта положительно сказываются на его популярности;
• очень дешевый, даже если покупать заводской вариант, а не делать его самостоятельно;
• бесшумный, никак не воздействует на окружающую среду или человека, не выделяет токсинов или вредных веществ, поэтому его можно установить в любом месте.

Насколько бы ни был хорош ионный котел, все равно он не является достойной заменой газовым аналогам. Если есть возможность установить газовое оборудование, конечно, выбирайте последнее.

Электродный котел: плюсы и минусы

В нашей стране невозможно представить себе помещение без отопления. Чаще всего в украинских домах, квартирах, дачах и других постройках используется газовое отопление, но в последние годы по причине повышения цены на газ набирает популярность электрическое отопление. Каждый из нас сталкивался с электроотоплением – ведь довольно сложно представить себе дом, где нет электрообогревателей: тепловентиляторов («дуек»), электрических батарей, конвекторов и калориферов.

Но не все знают, что существует целых пять методов отопления, которые базируются на применении электроэнергии:

• электрокотлы с контуром отопления;
• электрические конвекторы;
• инфракрасные обогреватели;
• система «Теплый пол»;
• масляные радиаторы, тепловентиляторы и другие.

Бытует мнение, что любые методы отопления, берущие за основу электрический ток, весьма дороги по причине довольно высокой цены на электроэнергию по сравнению со стоимостью газа. Но спешим вас заверить, что это не более чем стереотип.

Как раз таки электрокотлы (ТЭНовые, электродные или, как их еще называют, ионные) весьма экономичны и обладают уймой преимуществ, о чем свидетельствуют положительные отзывы владельцев. Но о них чуть позже.

Классификация ионных электрокотлов

Основные признаки, по которым классифицируют устройства, следующие:

• мощность;
• принцип распределения теплоносителя;
• способ питания (одно- или трехфазные);
• количество контуров (одно- или двухконтурные).

По мощности электродные котлы отопления выпускаются от 2 до 50 кВт, при этом котлы мощностью до 6 кВт могут питаться от однофазной сети и использоваться для отопления помещений по объему не более 80 м 3 .

Котлы большей мощности (более 9 кВт) должны питаться от трехфазной сети и могут обогревать помещения по объему до 1600 м 3 .

Температура теплоносителя не должна превышать 75 0 С, т.к. при увеличении температуры нагрева воды свыше указанной цифры, происходит и увеличение потребляемой мощности котла.

Чем ниже температура теплоносителя, тем ниже энергопотребление в виду того, что он (теплоноситель) имеет более низкую электропроводность.

Электродные котлы по принципу распределения теплоносителя делятся на закрытые и открытые. Закрытые системы обязательно снабжаются расширительным баком и циркуляционным насосом для того, чтобы вода постоянно циркулировала по отопительной системе.

В котлах открытой системы этот теплоноситель движется естественно без применения циркуляционного насоса.

История появления и принцип работы

В течение всего 1-й секунды каждый из электродов соударяется с другими до 50 раз, меняя свой знак. Благодаря воздействию переменного тока жидкость не делится на кислород и водород, сохраняя свою структуру. Увеличение температуры влечет рост давления, которое заставляет циркулировать теплоноситель.

Чтоб добиться максимальной эффективности электродного котла, придется постоянно следить за омическим сопротивлением жидкости. При классической температуре в помещении (20-25 градусов) оно не должно превышать 3 тысяч Ом.

Нельзя заливать внутрь отопительной системы воду дистиллированную. Она не содержит никаких солей в виде примесей, а значит ожидать ее нагрева таким способом не стоит – между электродами не будет возникать среды для образования электрической цепи.

Характеристики ионных котлов отопления

Основным параметром, характеризующим данную конструкцию, является безопасность. При отсутствии в котле с тэном жидкости, может произойти возгорание элемента. При работе ионного кола лишь размыкается цепь. Что приведет к отключению прибора. Никакого вреда системе, жителям или самому котлу при этом нанесено не будет.

Приобретение электрического котла всегда характеризуется высоким КПД. У котла, работающего по принципу электролиза, теплоотдача приближается к 100%. Что дает возможность сэкономит на энергии. Причем, котел сам по себе является прибором с низким потреблением.

Для установки такого вида оборудования не нужно устраивать дымоход. Достаточно просто источника питания в виде розетки. Для котла нет специальных норм по установке. Потому разместить прибор можно в любом удобном месте дома. Главное обеспечить доступ для ремонта и регулирования работы. Котлы ионного типа являются достаточно легкими и малогабаритными устройствами. Потому он занимает совсем немного площади. Удобно закрепить котел можно в санузле, ванной комнате, кухне или даже в коридоре.

Использование котла не влияет на экологическую обстановку. Он не создает вредных выбросов и не оставляет отходов. Но в эксплуатации есть и минусы. Теплоноситель должен обладать определенными характеристиками, чтоб быть удачной средой для электролиза. Зачастую в воду добавляют соль. От накипи электроды засоряются, это препятствует работе системы.

Контроль правильности состава жидкости необходимо проводить постоянно. Котел обязательно нужно заземлять. Так же обязательно необходимо контролировать температурный режим. Превышение жидкостью температуры выше +75°С ведет к резкому повышению энергопотребления. Ток питания должен быть переменным. Постоянный ток создаст электролиз всего объема жидкости.

Принцип работы ионных котлов отопления

Ионный котел отопления греет воду за счет электричества, но принцип работы отличается от ТЭНового. В этом процессе определяющую роль играет способность воды проводить ток, точнее, сопротивление жидкости. Вспомните кипятильник из двух лезвий, соединённых спичками. В нем ток от одного лезвия к другому передается только через воду, вследствие чего она быстро вскипает. Ионный котел делает то же самое, только вместо лезвий в нем есть электроды из магния.

Когда ионы тока проходят через воду, то создается трение с солями, которые находятся в жидкости. В результате трения резко повышается температура. Чем интенсивнее ток, тем быстрее происходит процесс нагрева. Кроме этого, имеет значение количество солей, а с дистиллированной водой ионные котлы отопления не работают.

Когда вода попадает в колбу котла, через нее проводится электрический ток, вследствие чего она нагревается. Сам котел имеет небольшие размеры, порядка 30 см в длину. Соответственно, теплоноситель находится в нем какие-то секунды, но даже этого времени достаточно. Эти приборы можно назвать самыми быстрыми среди всех котлов для отопления.

Немного истории

Первоначально ионные котлы отопления были разработаны для установки на подводных лодках Советского Союза. Более семидесяти лет назад отопительное оборудование такого типа было оптимальным вариантом безопасного и экономичного отопления герметичных отсеков военных субмарин с дизельными двигателями. Оно отличалось компактными размерами и высоким КПД, не издавало шум и не требовало сооружения вытяжной системы как в случае использования агрегатов на углеродном топливе. Главное – теплоносителем могла быть обычная вода из моря, ее не надо было опреснять.

Первая модель для бытового использования была запатентована инженерами-техниками Кунковым Д.Н. и Ильиным А.П. в 1995 году. К тому времени заказы для оборонной промышленности существенно сократились, и потребность поставки специализированных отопительных котлов для подводных лодок сошла на нет.

Котёл «Галан» – продукт конверсионных разработок

Отопительный агрегат «Галан» выпускается по нормативам, предъявляемым к военной технике, поскольку это устройство является конверсивной разработкой предприятий, выпускающих приборы для отопления подводных лодок и военных кораблей.

Электродный котёл «Галан» представляет собой цилиндр, диаметр которого – 60 мм и длина  – 310 мм. Ток подаётся к агрегату с помощью концентрических трубчатых электродов, затем передаётся к теплоносителю. Разогретый теплоноситель циркуляционным потоком распространяется по трубам и радиаторам. В отопительных системах с электродными устройствами «Галан» циркуляционный насос служит для ускорения разогрева теплоносителя, а затем его можно отключить.

Преимущества ионного котла марки «Галан»:

• наличие встроенного датчика автоматического контроля нагрева;
• высокий КПД – до 98%;
• низкая чувствительность к перепадам напряжения;
• небольшое энергопотребление;
• отсутствие необходимости согласования на установку и использования с котлонадзором;
• более компактные, чем у ТЭНовых агрегатов, габариты;
• невысокая стоимость – от 250-300 долларов.

Для этих агрегатов был разработан специальный антифриз «Поток». Добавки к этой жидкости замедляют образование накипи на стенках устройства и протекание коррозионных процессов металла.

При монтаже своими руками электрической части обогревательной схемы необходимо пользоваться «Инструкцией» Главгосэнергонадзора  21.03.94 г. №42-6/8-ЭТ.

https://youtube.com/watch?v=PnMgTBxgnTA

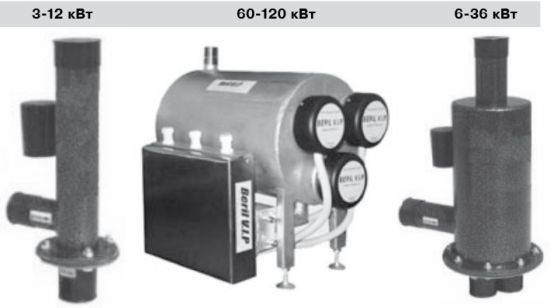

Ионный котел «Берил» с семисторным блоком

Более дорогие модели, с автоматическим контролем и регулировкой мощности в каждый конкретный момент времени, оснащены специальным семисторным блоком (на снимке) и системой ПИД – электронной регулировки температуры. Считается, что ПИД-регулятор, который состоит из усилителя, интегратора и дифференциатора, наиболее быстро и точно оценивает уровень нагрева с учетом ближайших перспектив и вырабатывает сигналы управления, позволяющие экономить до 20% энергии.

Линейка котлов ЭОУ (Энергосберегающая Отопительная Установка)

Это – также продукт российского производства. Несложные по конструкции, сравнительно недорогие, но вполне удобные в эксплуатации котлы охватывают диапазон мощности от 2 до 120 кВт. Могут выпускаться для сети одно- и трёхфазного тока, различаясь при этом по размерам.

Устройство и технические характеристики

Конструкция ионного котла, на первый взгляд, сложна, однако она проста и не принудительна. Внешне он представляет собой стальную цельнотянутую трубу, которая покрывается полиамидным электроизоляционным слоем. Производители постарались максимально обезопасить людей от поражения током и утечек дорогостоящей энергии.

Помимо трубчатого корпуса электродный котел в себе содержит:

1. Рабочий электрод, который выполнен из особых сплавов и удерживается защищенными полиамидными гайками (в моделях, работающих от 3-х фазной сети, предусмотрено наличие сразу трех электродов)
2. Вводящие и выводящие теплоноситель патрубки
3. Клеммы заземления
4. Клеммы, подающие питание на корпус
5. Резиновые изоляционные прокладки

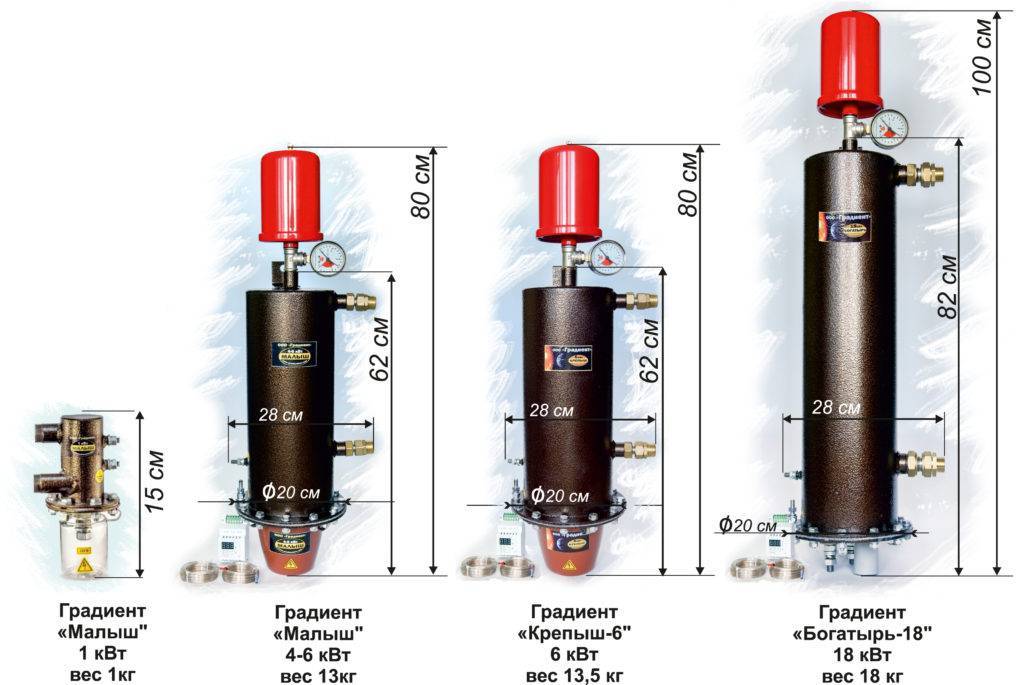

Форма внешнего корпуса ионных отопительных котлов – цилиндрическая. Большинство распространенных бытовых моделей соответствуют следующим характеристикам:

• Длина – до 60 см
• Диаметр – до 32 см
• Вес — около 10-12 кг
• Мощность оборудования – от 2 до 50 кВт

Для бытовых нужд используются компактные однофазные модели мощностью не более 6 кВт. Их достаточно, чтобы полностью обеспечить теплом коттедж площадью 80-150 м. кв. Для больших промышленных площадей используют 3-х фазное оборудование. Установка мощностью 50 кВт способна отопить помещение до 1600 м. кв.

Однако электродный котел работает наиболее эффективно совместно с управляющей автоматикой, включающей в себя следующие элементы:

• Блок пускателя
• Защиту от скачков напряжения
• Контроллер управления

Дополнительно могут устанавливаться управляющие GSM-модули для удаленного включения или отключения. Низкая инертность позволяет быстро реагировать на колебания температуры в окружающей среде.

Должное внимание стоит уделять качеству и температуре теплоносителя. Оптимальной жидкость в отопительной системе с ионным котлом считается разогретая до 75 градусов

В этом случае электропотребление будет соответствовать указанному в документах. Иначе возможны две ситуации:

1. Температура ниже 75 градусов – потребление электричества снижается вместе с КПД установки
2. Температура выше 75 градусов – потребление электричества возрастет, однако и без того высокие показатели КПД останутся на прежнем уровне

Характеристики индукционного котла для отопления дома

Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.

Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.

Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.

Схема подключения индукционного котла

В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.

Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.

Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.

В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.

Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы

Экономичность котла обеспечивается:

• — более малой инерцией нагрева;
• — применением современной автоматики;
• — использование современных радиаторов (чугунные повышают расход энергии).
• — надежность и длительный срок эксплуатации за счет простотой конструкции.

Плюсы и минусы индукционного электрического котла

Минусыиндукционного котла:

1. При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
2. Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквально за пару секунд.Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
3. Стоит почти в 2 раза дороже ТЭНового.При этом его заявленная экономичность явно завышена и окупать себя будет долго.
4. В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

1. В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуру на 8—10 °Сна время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
2. Нет промежуточных техосмотров, замены ТЭНа и прочих ремонтно-профилактических работ.
