Соединение звездой и треугольником обмоток электродвигателя
В промышленном производстве и в быту практикуется широкое применение трехфазных асинхронных двигателей. Они могут быть односкоростными, когда производится соединение звездой и треугольником обмоток электродвигателя или многоскоростными, с возможностью переключения с одной схемы на другую.

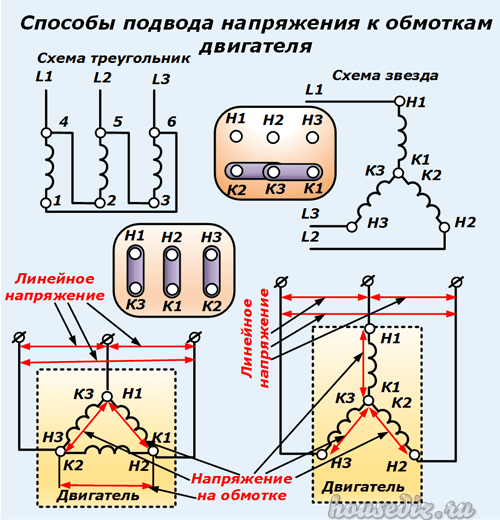

Соединение обмоток звездой и треугольником
У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника.
При подключении обмоток по схема звезда, их концы соединяются в одной точке в нулевом узле. Поэтому, получается еще один дополнительный нулевой вывод. Другие концы обмоток соединяются с фазами сети 380 В.
Соединение треугольником заключается в последовательном соединении обмоток. Конец первой обмотки соединяется с начальным концом второй обмотки и так далее. В конечном итоге, конец третьей обмотки, соединится с началом первой обмотки. Подача трехфазного напряжения осуществляется в каждый узел соединения. Подключение по схеме треугольник отличается отсутствием нулевого провода.
Оба вида соединений получили примерно одинаковое распространение и не имеют между собой значительных отличительных особенностей.
Существует и комбинированное подключение, когда используются оба варианта. Такой способ применяется достаточно часто, его целью является плавный запуск электродвигателя, которого не всегда можно добиться при обычных подключениях. В момент непосредственного пуска, обмотки находятся в положении звезда. Далее, используется реле, которое обеспечивает переключение в положение треугольника. За счет этого происходит уменьшение пускового тока. Комбинированная схема, чаще всего, применяется во время пуска электродвигателей, обладающих большой мощностью. Для таких двигателей требуется и значительно больший пусковой ток, превышающий номинальное значение примерно в семь раз.
Электродвигатели могут подключаться и другими способами, когда применяется двойная или тройная звезда. Такие подключения используются для двигателей с двумя и более регулируемыми скоростями.
Запуск трехфазного электродвигателя с переключением со звезды на треугольник
Данный способ применяется для того, чтобы снизить пусковой ток, который может примерно в 5-7 раз превышать номинальный ток электродвигателя. Агрегаты со слишком большой мощностью имеют такой пусковой ток, при котором легко перегорают предохранители, отключаются автоматы и, целом, значительно понижается напряжение. При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются магнитные пускатели и контакторы. Поэтому, применяются разные способы, с целью уменьшения пускового тока.
Общим для всех способов является необходимость снижения напряжения в обмотках статора на время непосредственного пуска. Чтобы уменьшить пусковой ток, цепь статора на время пуска может дополняться дросселем, реостатом или автоматическим трансформатором.
Наибольшее распространение получило переключение обмотки из звезды в положение треугольника. В положении звезды напряжение становится в 1,73 раза меньше, чем номинальное, поэтому и ток будет меньше, чем при полном напряжении. Во время пуска частота вращения электродвигателя увеличивается, происходит снижение тока и обмотки переключаются в положение треугольника.
Такое переключение допускается в электродвигателях, имеющих облегченный режим пуска, так как происходит снижение пускового момента, примерно в два раза. Данным способом переключаются те двигатели, которые конструктивно могут соединяться в треугольник. У них должны быть обмотки, способные работать при линейном напряжении сети.
Когда нужно переключаться с треугольника в звезду
Когда необходимо выполнить соединение звездой и треугольником обмоток электродвигателя, следует помнить о возможности переключения с одного вида на другой. Основным вариантом является схема переключения звезда треугольник. Однако, при необходимости, возможен и обратный вариант.
Всем известно, что у электродвигателей, загруженных не полностью, происходит снижение коэффициента мощности. Поэтому, такие двигатели желательно заменять устройствами с меньшей мощностью. Однако, при невозможности замены и большом запасе мощности, производится переключение треугольник-звезда. Ток в цепи статора не должен превышать номинала, иначе произойдет перегрев электродвигателя.
Подключение электродвигателя: с чего следует начать
Этот этап не составит никаких сложностей. К клеммам «С1» и «С2» при помощи провода (в моём случае использовались жилы, сечением 4 мм²) подключаются первые два контакта электромотора. Однако, если первый контакт двигателя затягивается сразу плотно, то вторую гайку пока накручивать не следует.
Начало подключения – первые два провода на месте
Из-за того, что для работы данного электродвигателя требуется напряжение 380 В, нам нужно обеспечить сдвиг фаз. Это достигается путём подключения рабочего конденсатора. В моём случае, его ёмкость составляет 20 мкФ, чего вполне достаточно. Он подключается на второй и третий контакт электродвигателя. Таким образом, напряжение на третью обмотку будет проходить через конденсатор, который и создаст необходимый сдвиг фаз. Также, к третьему контакту (фаза С) подключается один из проводов пускового конденсатора.
Контакты обмоток двигателя фаз В и С. Больше здесь подключений производиться не будет
Второй провод от пускового конденсатора, ёмкость которого составляет 50 мкФ, пока не подключаем – его коммутация будет производиться через другой магнитный пускатель меньшей мощности.
Меры предосторожности при работе с конденсаторами
При выполнении подобных работ следует быть внимательным. Дело в том, что конденсаторы могут быть заряжены. Это приведёт к пусть неопасному, но весьма неприятному удару током. В нашем случае используются элементы с напряжением 400 В – именно такой кратковременный разряд можно получить. Во избежание подобных неприятностей нужно соединить между собой контакты конденсаторов. Если в них осталось напряжение, проскочит искра, раздастся щелчок, после чего с элементом можно работать, не опасаясь удара тока.
Как подключить электродвигатель с 380 на 220В без конденсатора?
Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.
Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.
Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Инфракрасные теплые полы, как монтировать под ламинат, линолеум и плитку на бетонный и деревянный пол
Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.
По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.
Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.
Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.
Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.
Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.
Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.
Схема №1.
Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.
В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).
Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.
Схема №2.
Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.
Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.
Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы
В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках
Делается это следующим образом:
- Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
- После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R
При реализации рассмотренных схем стоит учесть ряд особенностей:
- Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
- Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Представляем рейтинг электрических конвекторов
Варианты подключения однофазного двигателя
С чего же необходимо начинать подключение однофазного генератора к трехфазной сети дома? В первую очередь необходимо определиться с методом подключения, которых сегодня известно немало. Начать же их рассмотрение хочется с того, о котором уже было упомянуто нами выше — через подключение двигателя к выделенной для этих целей группе потребителей. Этот метод является основным, однако помимо него существуют и другие.
Подключение нагрузки в ручном режиме
Также подключить двигатель можно посредством использования перекидного рубильника, переключателя на 3 позиции 1-0-2. В соответствии с приведенной схемой, каждой позиции будет соответствовать следующее:
- «1» — будет подразумевать нагрузку, запитанную от промышленной городской сети;
- «0» — перевод рубильника в это положение будет означать, что нагрузка отключена;
- «2» — будет соответствовать нагрузке, обеспечиваемой резервным источником электричества. В качестве такового будет выступать бензиновый, дизельный или газовый генератор.
Мы не будем слишком подробно останавливаться на устройстве составных элементов, правда, хочется отметить, что перекидной рубильник или трехпозиционный переключатель имеет довольно простую конструкцию, которая включает неподвижные контакты, соединенные с проводами (нагрузка-город-генератор), и подвижные контакты, задача которых заключается в обеспечении коммутации нагрузки с города на генератор и обратно.
Если возникла задача по переключению трехфазной нагрузки город-нагрузка, то происходит задействование сразу трех фаз. Здесь имеется в виду, что на рубильник подаются три городские фазы A-B-C, они же уходят на нагрузку. Для того чтобы нагрузка была переведена на генератор, мы должны совершать такие манипуляции, чтобы в итоге на каждую из фаз поддавалось электричество.
Решить эту задачу можно путем незначительного усовершенствования нашего переключателя рубильника: с той стороны, где будет подключаться генератор, потребуется установить перемычку между фазами A-B-C. В дальнейшем, когда нагрузка будет поступать на генератор, каждая из фаз будет обеспечена электричеством.
Подключение нагрузки посредством контакторов
Когда нагрузка создается городской сетью, то каждая из фаз, которая подключена к контактору, будет идти на нагрузку. При появлении в системе генератора поступают аналогичным образом, что и с перекидным рубильником: на клеммах контактора там, где подключен кабель, идущий от генератора, придется поместить перемычку между фазами и A-B-C.
Двигатель, особенности размещения перемычек катушек, первые шаги подключения

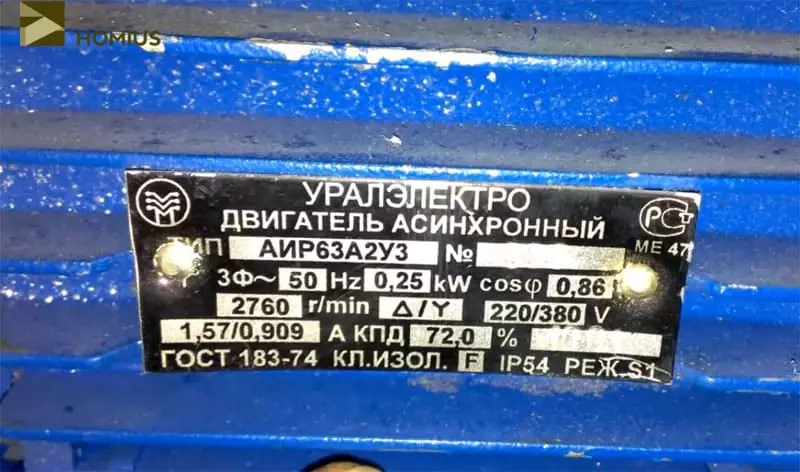

Первое, на что нужно обратить внимание – это шильдик двигателя. На нём прописана возможность однофазного подключения, мощность агрегата и другая необходимая для работы информация
Шильдик электродвигателя – на нём указаны все параметры
Было решено начинать сборку схемы подключения с контактной группы двигателя. На ней находится 6 контактов – по паре на обмотку. Изначально, перемычки на них были установлены в ряд по одной стороне, соединяя в одной точке все 3 обмотки – в «звезду». Подобная коммутация подходит лишь для трёхфазного подключения, поэтому они были переустановлены для подключения в «треугольник», который нам необходим для напряжения 220 В. Это расположение можно увидеть на фото.
Перемычки установлены в контактной группе для подключения «треугольником»
Подключение трехфазных электродвигателей
Часто возникает необходимость в подсоединении асинхронного двигателя,предназначенного для подключения к трехфазной сети в однофазную. Схема подключения трехфазного мотора не сильно отличается от подсоединения однофазного.
Подключение к однофазной сети 220 вольт
Основное отличие состоит в конструкции самого двигателя. В нем имеются равнозначные обмотки, которые соединяются звездой или треугольником. Все зависит от рабочего напряжения.

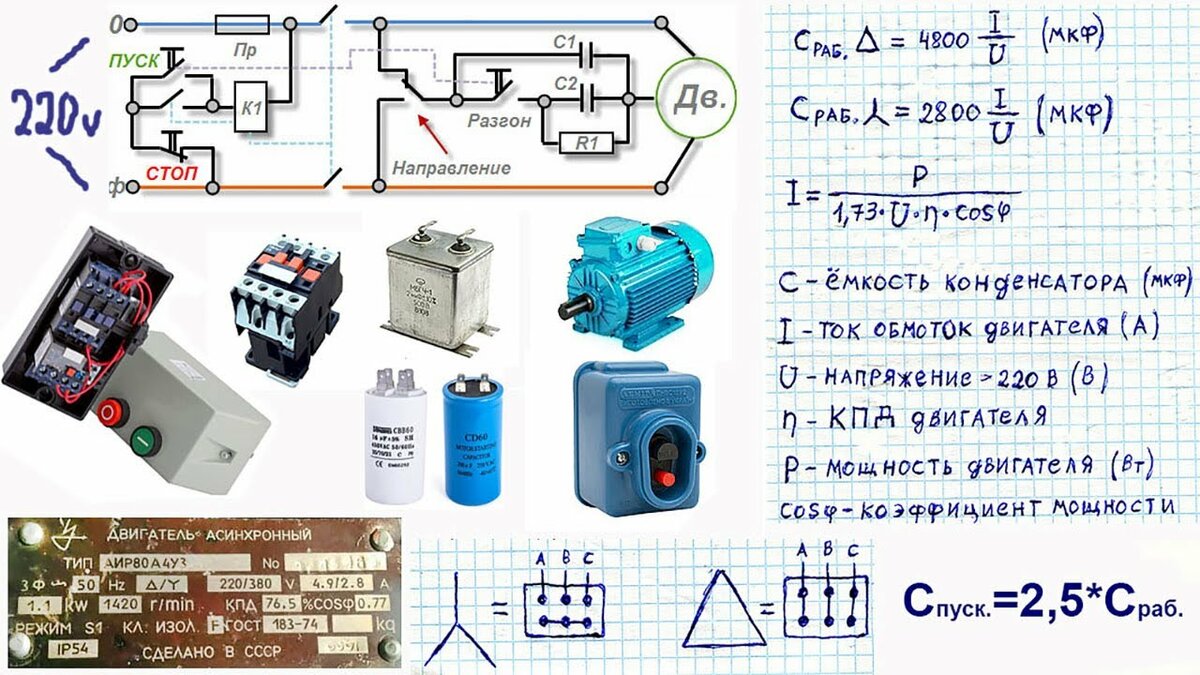

Схема подключения трехфазного двигателя к однофазной сети включает в себя магнитный пускатель, кнопку включения — выключения и конденсатор. Емкость конденсатора рассчитывается по формуле.
Эта формула справедлива для соединения звездой. И позволяет подобрать рабочий конденсатор.
Вторая формула позволяет рассчитать номинальную емкость для работы с электродвигателем при соединении обмоток треугольником.
Номинал конденсатора можно рассчитать по упрощенной формуле:
Часто при запуске по такой схеме используют пусковой конденсатор, который включают параллельно с рабочим. И выбирается из условий:
Если необходимого номинала нет, то подбор конденсаторов возможен из имеющихся комплектующих при соединении их параллельно или последовательно.
При параллельном соединении емкость суммируется, т. е. увеличивается. А при последовательном соединении уменьшается. И будет меньше меньшего номинала. При подборе конденсаторов необходимо учитывать рабочее напряжение, которое должно быть выше сетевого в 1,5 раза.
При монтаже следует иметь в виду, что схема подключения 3х фазного двигателя предполагает включение конденсатора к третьей обмотке, что позволяет использовать моторы в однофазной сети 220 вольт.
Для того чтобы использовать механизм на полную мощность, следует подключить его к трехфазной сети.
Подключение к трехфазной сети
Для подключения 3 х фазного двигателя на напряжение 380 вольт схема представляет собой соединение обмоток звездой. Соединение треугольником применяется при наличии трехфазной сети на 220 вольт.
Схема подключения асинхронного двигателя к трехфазной сети имеет пускатель на три фазы, кнопку «пуск – стоп» и двигатель. Но в быту имеется однофазное подключение к гаражу или мастерской. Поэтому и возникает необходимость подключения 3х фазного двигателя через конденсаторы к сети 220 вольт, когда используется схема с применением фазосдвигающей цепочки.
Для сдвига фазы применяют конденсатор, который подключают к одной из фаз, а две другие подключают к электрической сети. Это стандартная схема подключения асинхронного двигателя, применяемая для подключения к однофазной сети. При изготовлении всевозможных станков возникает необходимость в реверсивном включении механизмов.
Реверсивная схема подключения при включении трехфазного двигателя к однофазной сети производится по следующей методике.
Достаточно переключить сетевой провод с одного контакта конденсатора на другой. В результате вал начнет вращаться в обратную сторону.
Сложнее осуществляется схема реверсивного подключения двигателя на 380 вольт, если имеется трехфазное соединение.
Для этого применяется принципиальная схема подключения электродвигателя с применением двух магнитных пускателей. С помощью одного из них производится переключение фаз на обмотках.
Второй имеет стандартное включение. При монтаже необходимо предусмотреть защиту от одновременного включения пускателей. В противном случае произойдет короткое замыкание.
Особенности подключения по схеме треугольника
Перед тем как переделать двигатель 380 на 220 В по схеме треугольника, собирают внешнюю электроцепочку. Она такая же, что и у подключения звездой. Все внешние провода, включая фазу, ноль и среднюю линию, на которой устанавливаются конденсаторы, последовательно соединяются с перемычками в коробке электромотора.
Видео описание
Об особенностях определения начала обмоток электродвигателя при помощи контрольной лампочки рассказано в данном видео:

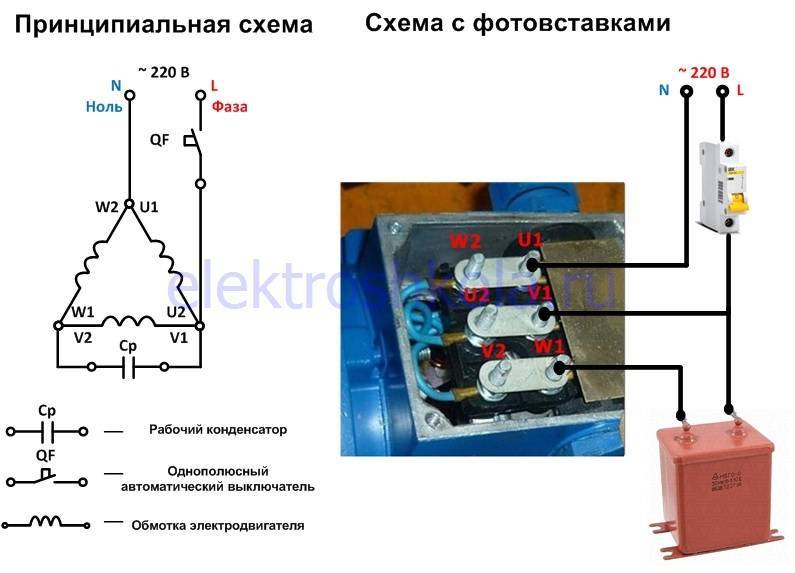

Схема подключения по треугольнику позволяет подводимому двухфазному напряжению создавать электроток большего значения во всех обмотках по сравнению с соединением звездой. Этот вариант еще отличается меньшими потерями электроэнергии и более высоким КПД.
При реализации данного подключения используют конденсаторы с меньшей емкостью. Кроме того, выполняют реверс электродвигателя, потому что во время его запуска он может начать вращаться в другом противоположном направлении. Для этого при подключении звездой и треугольником меняют местами внешние электропровода, подсоединяемые к колодке. Это позволяет изменить направление течения электротока.
Видео описание
О подборе конденсаторов во время подключения трехфазного двигателя к 220 В рассказано в видеоролике:

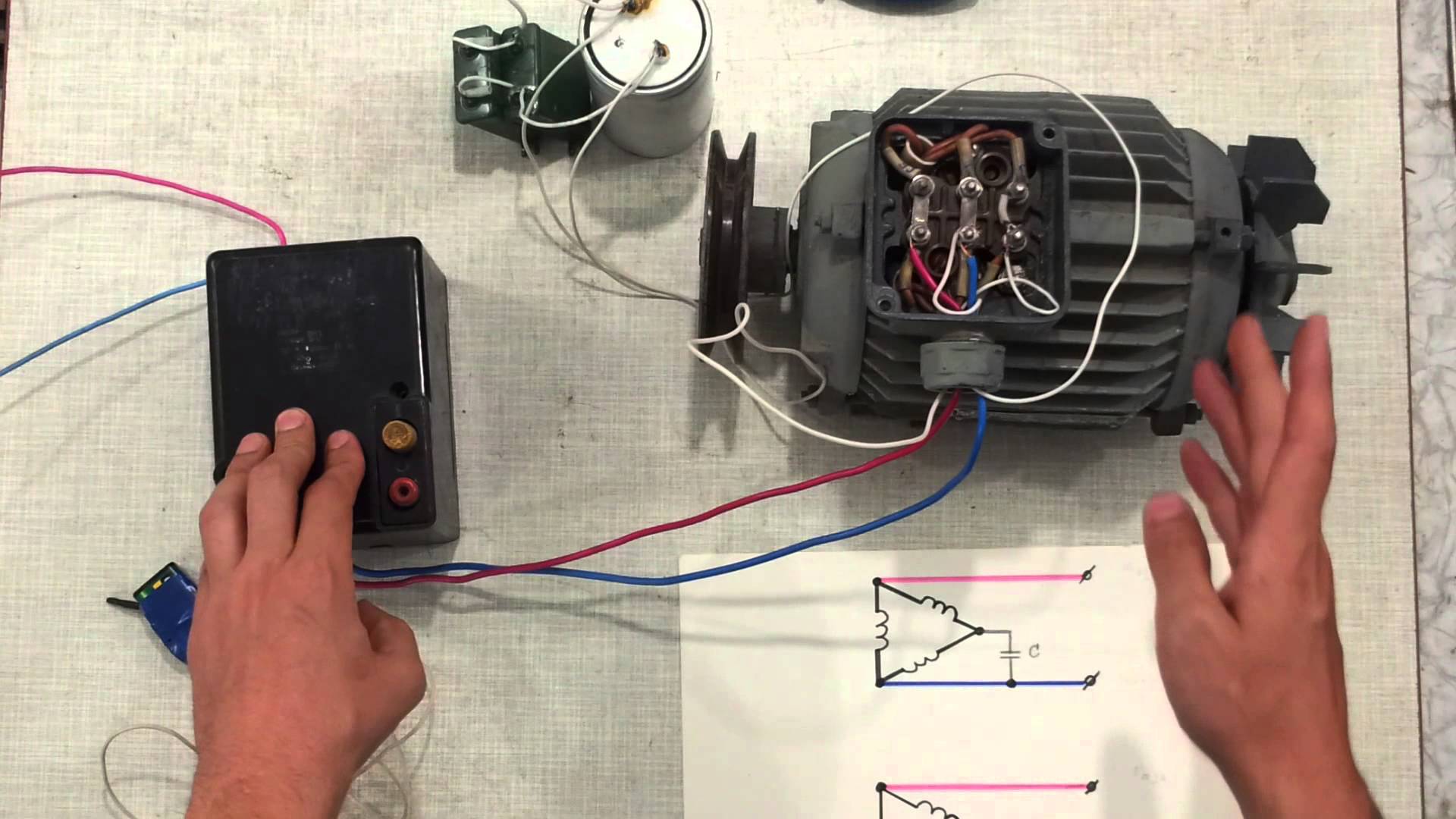

Подключение по схеме с конденсаторами, реостатом и дросселем
При таком подсоединении можно использовать почти 90% мощности электродвигателя на 380 В. Данная схема включения трехфазного двигателя в однофазную сеть без потери мощности подразумевает предварительную сборку преобразователя 3-фазного напряжения. Для этого многие мастера используют следующие элементы:
- конденсаторную батарею с емкостью 80 мкФ;
- дроссель, у которого индуктивное сопротивление составляет 140 Ом;
- реостат на 1 кВт с сопротивлением 140 Ом.
Данная схема подключения позволяет одной фазе работать как обычно. На второй же устанавливается конденсатор. Благодаря ему происходит сдвиг электротока в переднем направлении на 90° в ту сторону, в которую вращается электромагнитное поле. При этом на третью фазу устанавливается дроссель. Это позволяет формировать отставание тока на значение, которое соответствует углу сдвига.
Видео описание
О подключении трехфазного электродвигателя к электросети 220 В звездой и треугольником рассказано в видео:
У дроссельного устройства корпус может быть сделан даже из дерева. Его оснащают пружинами и резьбами для настройки воздушного зазора, чтобы иметь возможность выполнять наладку его параметров. При этом сегодня реостат чаще собирают из китайских сопротивлений большой мощности. Однако его также можно сделать из толстой стальной проволоки. Ее наматывают на трубку из асбеста, которую размещают на кирпичах.
Видео описание
Еще один видеоролик о подключении трехфазного двигателя к бытовой сети:
Коротко о главном
Перед подключением трехфазного двигателя к сети на 220 В проверяют ротор, чтобы он не бился и не шумел во время движения. Статор разбирают для нанесения новой смазки. Проверяют также характеристики обмоток и сборочную схему, которую можно изменить путем перестановки перемычек.

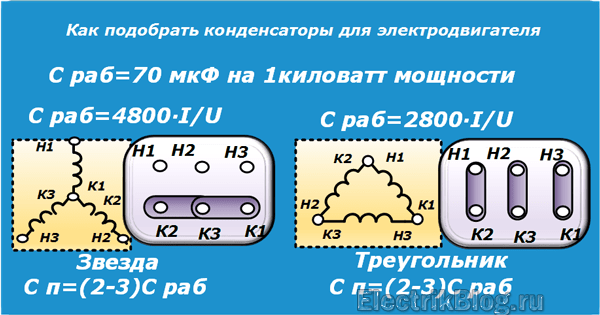

Как подобрать конденсаторы: 3 важных критерия
Трехфазный двигатель создает вращающееся магнитное поле статора за счет равномерного прохождения синусоид токов по каждой обмотке, разнесенных в пространстве на 120 градусов.
В однофазной сети такой возможности нет. Если подключить одно напряжение на все 3 обмотки сразу, то вращения не будет — магнитные поля уравновесятся. Поэтому на одну часть схемы подают напряжение, как есть, а на другую сдвигают ток по углу вращения конденсаторами.
Сложение двух магнитных полей создает импульс моментов, раскручивающих ротор.
От характеристик конденсаторов (величины емкости и допустимого напряжения) зависит работоспособность создаваемой схемы.
Для маломощных двигателей с легким запуском на холостом ходу в отдельных случаях допустимо обойтись только рабочими конденсаторами. Всем остальным движкам потребуется пусковой блок.
Обращаю внимание на три важных параметра:
- емкость;
- допустимое рабочее напряжение;
- тип конструкции.
Как подобрать конденсаторы по емкости и напряжению
Существуют эмпиреческие формулы, позволяющие выполнять простой расчет по величине номинального тока и напряжения.
Однако люди в формулах часто путаются. Поэтому при контроле расчета рекомендую учесть, что для мощности в 1 киловатт требуется подбирать емкость на 70 микрофарад для рабочей цепочки. Зависимость линейная. Смело ей пользуйтесь.
Доверять всем этим методикам можно и нужно, но теоретические расчеты необходимо проверить на практике. Конкретная конструкция двигателя и прилагаемые нагрузки на него всегда требуют корректировок.
Конденсаторы рассчитываются под максимальное значение тока, допустимого по условиям нагрева провода. При этом расходуется много электроэнергии.
Если же электродвигатель преодолевает нагрузки меньшей величины, то емкость конденсаторов желательно снизить. Делают это опытным путем при наладке, замеряя и сравнивая токи в каждой фазе амперметром.
Чаще всего для пуска асинхронного электродвигателя используют металлобумажные конденсаторы.
Они хорошо работают, но обладают низкими номиналами. При сборке в конденсаторную батарею получается довольно габаритная конструкция, что не всегда удобно даже для стационарного станка.
Сейчас промышленностью выпускаются малогабаритны электролитические конденсаторы, приспособленные для работы с электродвигателями на переменном токе.
Их внутреннее устройство изоляционных материалов приспособлено для работы под разным напряжением. Для рабочей цепочки оно составляет не менее 450 вольт.
У пусковой схемы с условиями кратковременного включения под нагрузку оно уменьшено до 330 за счет снижения толщины диэлектрического слоя. Эти конденсаторы меньше по габаритам.
Это важное условие следует хорошо понимать и применять на практике. Иначе конденсаторы на 330 вольт взорвутся при длительной работе
Скорее всего для конкретного двигателя одним конденсатором не отделаться. Потребуется собирать батарею, используя последовательное и параллельное соединение их.
При параллельном подключении общая емкость суммируется, а напряжение не меняется.
Последовательное соединение конденсаторов уменьшает общую емкость и делит приложенное напряжение на части между ними.
Какие типы конденсаторов можно использовать
Номинальное напряжение сети 220 вольт — это действующая величина. Ее амплитудное значение составляет 310 вольт. Поэтому минимальный предел для кратковременной работы при запуске выбран 330 V.
Запас напряжения до 450 V для рабочих конденсаторов учитывает броски и импульсы, которые создаются в сети. Занижать его нельзя, а использование емкостей с большим резервом значительно увеличивает габариты батареи, что нерационально.
Для фазосдвигающей цепочки допустимо использовать полярные электролитические конденсаторы, которые созданы для протекания тока только в одну сторону. Схема их включения должна содержать токоограничивающий резистор в несколько Ом.
Без его использования они быстро выходят из строя.
Перед установкой любого конденсатора необходимо проверить его реальную емкость мультиметром, а не полагаться на заводскую маркировку. Особенно это актуально для электролитов: они зачастую преждевременно высыхают.
Почему всё так сложно
Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.
Трёхфазный мотор — в однофазовую сеть
Статьи
Создатель Светозар Тюменский На чтение 3 мин. Просмотров 29.8k. Размещено 10 марта Обновлено 19 ноября
Пожалуй, более распространённый и обычный метод подключения трехфазного электродвигателя в однофазовую сеть при отсутствии питающего напряжения ~ 380 в – это метод с применением фазосдвигающего конденсатора, через который запитывается 3-я обмотка электродвигателя. Перед тем, как подключать трехфазный электродвигатель в однофазовую сеть удостоверьтесь, что его обмотки соединены «треугольником» (см. рис. ниже, вариант 2), т. к. конкретно это соединение даст малые утраты мощности 3х-фазного мотора при включении его в сеть ~ 220 в.
Мощность, развиваемая трехфазным электродвигателем, включенным в однофазовую сеть с таковой схемой соединения обмоток может составлять до 75% его номинальной мощности. При всем этом частота вращения мотора фактически не отличается от его частоты при работе в трёхфазном режиме.
На рисунке показаны клеммные колодки электродвигателей и надлежащие им схемы соединения обмоток. Но, выполнение клеммной коробки электродвигателя может отличаться от показанного ниже – заместо клеммных колодок, в коробке может размещаться два разделённых пучка проводов (по три в каждом).
Эти пучки проводов представляют собой «начала» и «концы» обмоток мотора. Их нужно «прозвонить», дабы поделить обмотки друг от друга и соединить по подходящей нам схеме «треугольник» – последовательно, когда конец одной обмотки соединяется с началом другой т. д (С1-С6, С2-С4, С3-С5).
При включении трёхфазного электродвигателя в однофазовую сеть, в схему «треугольник» добавляются пусковой конденсатор Сп, который применяется краткосрочно (только для пуска) и рабочий конденсатор Ср.
В качестве кнопки SB для пуска эл. мотора маленький мощности (до 1,5 кВт) можно применять обыденную кнопку «Запуск», используемую в цепях управления магнитных пускателей.
Для движков большей мощности стоит поменять её на коммутационный аппарат помощнее — напр, автомат. Единственным неудобством в данном случае будет необходимость ручного отключения конденсатора Сп автоматом после того как электродвигатель наберёт обороты.
Таким макаром, в схеме реализована возможность двухступенчатого управления электродвигателем, понижая общую ёмкость конденсаторов при «разгоне» мотора.
Если мощность мотора невелика (до 1 кВт), то запустить его можно будет и без пускового конденсатора, оставив в схеме только рабочий конденсатор Ср.
Высчитать ёмкость рабочего конденсатора можно формулой:
С раб = 4800 • I / U, мкФ – для движков, включенных в однофазовую сеть с соединением обмоток «треугольник».

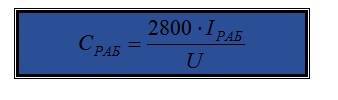

С раб = 2800 • I / U, мкФ – для движков, включенных в однофазовую сеть с соединением обмоток «звезда».
Это более четкий метод, требующий, но, измерения тока в цепи электродвигателя. Зная номинальную мощность мотора, для определения ёмкости рабочего конденсатора лучше пользоваться следующей формулой:

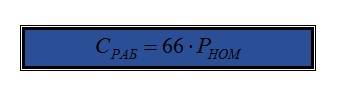

С раб = 66·Р ном, мкФ, где Р ном — номинальная мощность мотора.
Упростив формулу, можно сказать, что для работы трёхфазного электродвигателя в однофазовой сети, ёмкость конденсатора на каждые 0,1 кВт его мощности должна составлять около 7 мкФ.
Так, для мотора мощностью 1,1 кВт ёмкость конденсатора должна составлять 77 мкФ. Такую ёмкость можно набрать несколькими конденсаторами, соединёнными вместе параллельно (общая ёмкость в данном случае будет равна суммарной), используя следующие типы: МБГЧ, БГТ, КГБ с рабочим напряжением, превосходящим напряжение в сети в 1,5 раза.
