Как пользоваться мультиметром: подробная инструкция и видео урок по использованию мультиметра

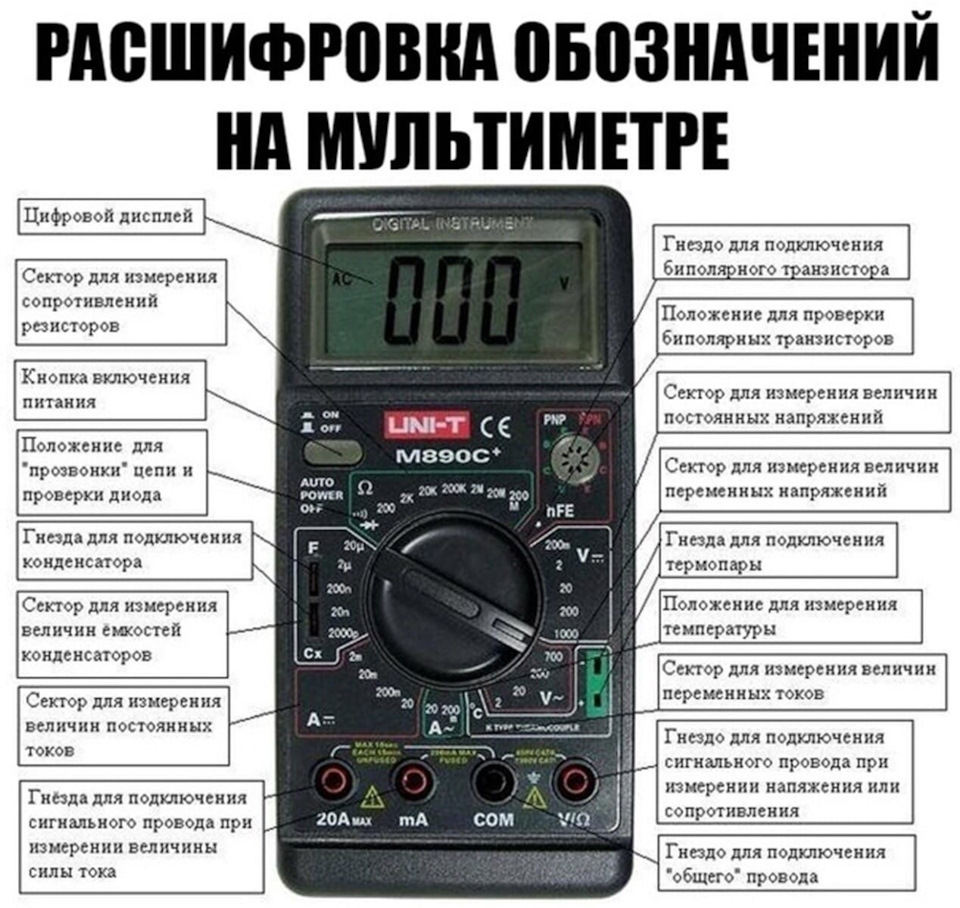

Описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

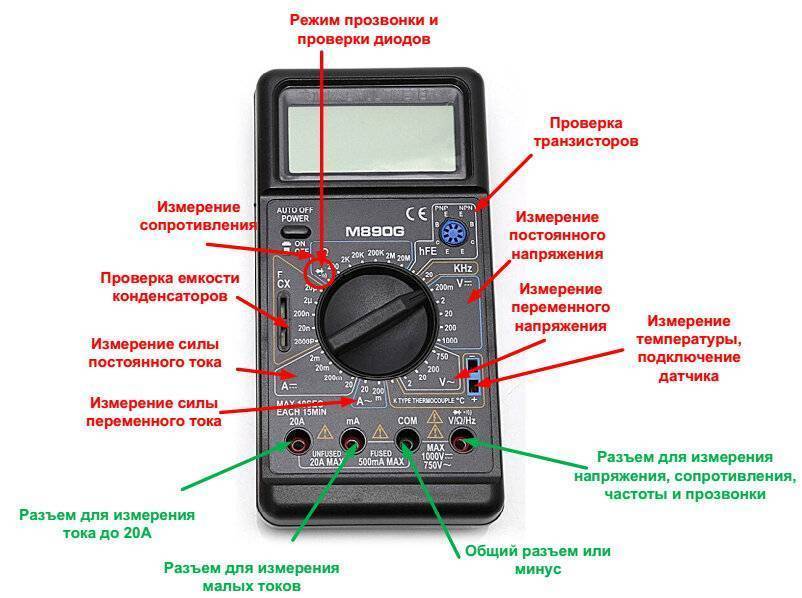

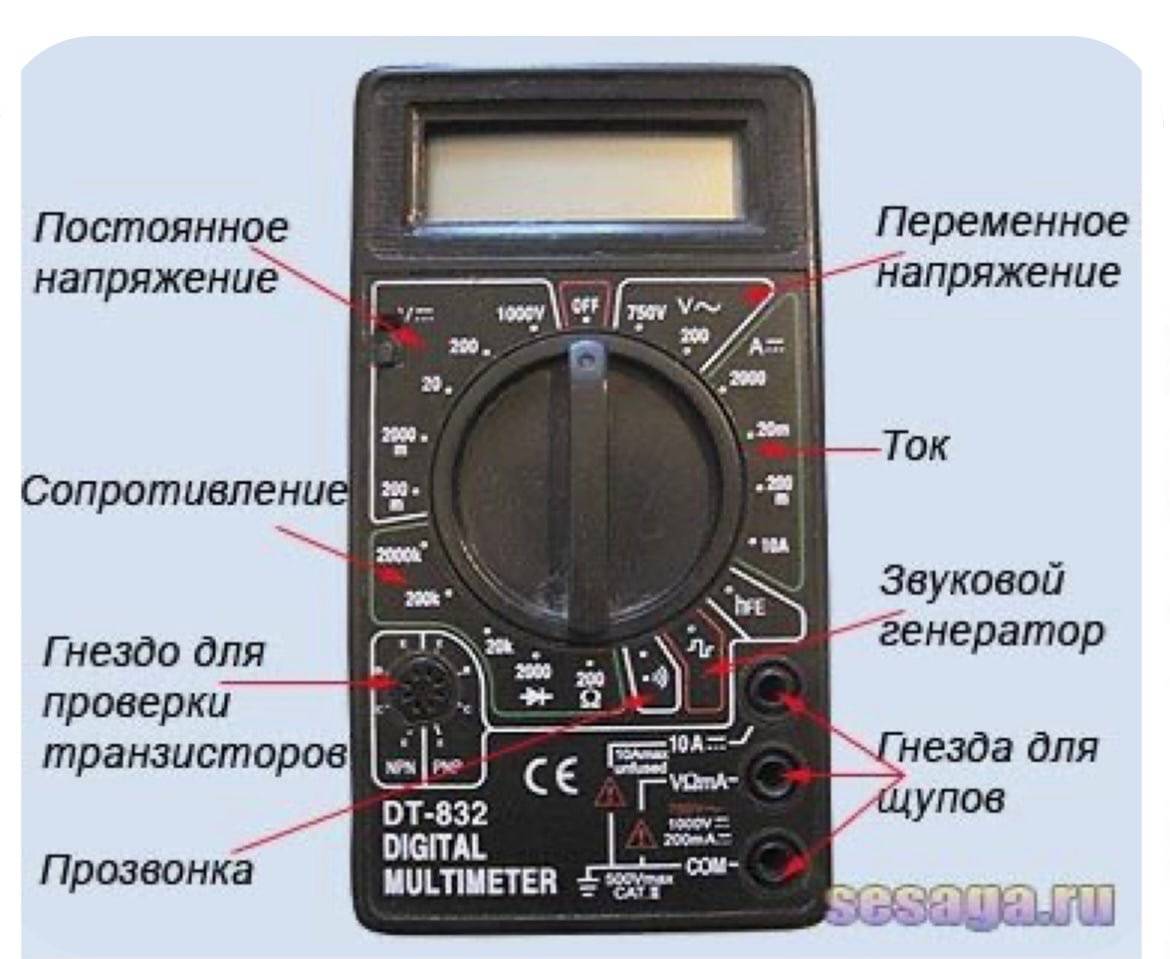

Каждый мультиметр разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω – сопротивление на участке цепи или в электрическом приборе.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете

Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет

Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Подробная видео инструкция использования мультиметра в быту. Примеры и рекомендации по технике замеров.

Как выставить нужный режим

С помощью мультиметра можно найти:

• сопротивление участка цепи и отдельных элементов;
• силу и напряжение тока;
• ёмкость конденсатора;
• индуктивность катушки;
• температуру.

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети. Если характер тока неизвестен, то можно воспользоваться индикаторной отверткой:

• если индикатор не горит ни на каком контакте, — ток постоянный;
• при переменном токе свечение в отвертке появляется на фазе.

<img loading=”lazy” decoding=”async” src=”https://xn--18-6kcdusowgbt1a4b.xn--p1ai/wp-content/uploads/2021/04/multimetr.jpg” alt=”Режимы работы современного мультиметра (тестера)” titile=”Режимы работы мультиметра” width=”620″ height=”350″ class=”size-full wp-image-11143″>
Режимы работы современного мультиметра (тестера)

Далее нужно выбрать сектор для искомой характеристики. Стандартные обозначения:

• ACV или V ~ — напряжение переменного тока;
• DCV или V — — напряжение постоянного тока;
• DCA — сила постоянного тока;
• Ω — сопротивление;
• hFE — усиление транзистора;
• знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Правила безопасности

1. Любые измерения проводить сухими руками.
2. Щупов нельзя касаться двумя руками.
3. Нельзя касаться открытого штекера.
4. Замеры необходимо проводить быстро, чтобы не допустить перегрева устройства.
5. Запрещается подключать устройство к сети с напряжением выше 600 В по отношению к заземлению.

Электроизмерительное устройство пригодится и профессионалам, и любителям.

Умея пользоваться тестером — многофункциональным мультиметром, можно просто справиться с проблемами, возникающими при эксплуатации электрообрудования, автомобилей, электронных устройств.

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

• Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
• Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
• Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
• Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
5. Запомните показания дисплея.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

1. Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

• индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
• индикатор не светится, если ток постоянный.

2. Подключить тестер.
3. Выбрать круговым переключателем нужный вариант измерения.
4. Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
5. Подключить щупы.
6. Штекеры щупов прижать к компоненту.
7. Снять с экрана показания.
8. Выключить устройство, щупы вынуть.

Измерения сопротивления

Порядок измерения:

1. Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
2. Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
3. Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
4. Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
5. На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

1. Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
2. Экран высветит 220 В.
3. Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

1. Производится разрыв цепи.
2. Подключаются щупы:

• в разъем «СОМ» щуп черного цвета;
• в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

1. Переключателем установить нужный диапазон.
2. Раскрыть магнитопровод, нажав на соответствующую кнопку.
3. Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
4. Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

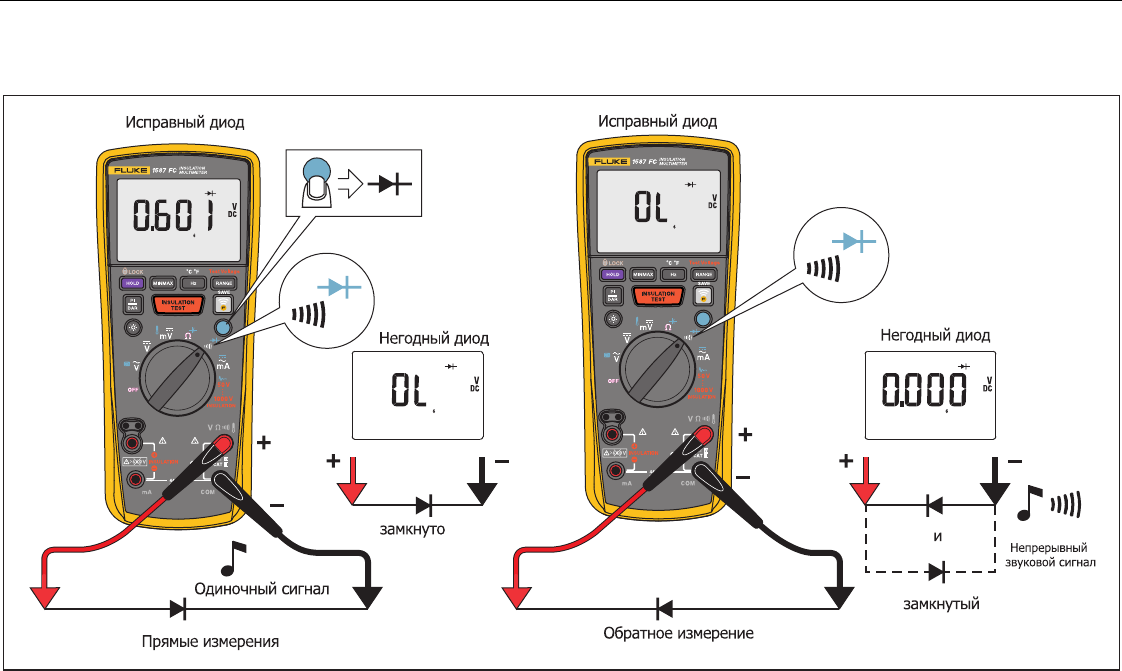

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

1. Переключатель перевести на режим Fcx.
2. К выводам конденсатора подсоединить наконечники щупов.
3. На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям  прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

1. Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
2. Условный спай приблизить к месту, где необходимо определить температуру.
3. Дисплей высветит искомый показатель.

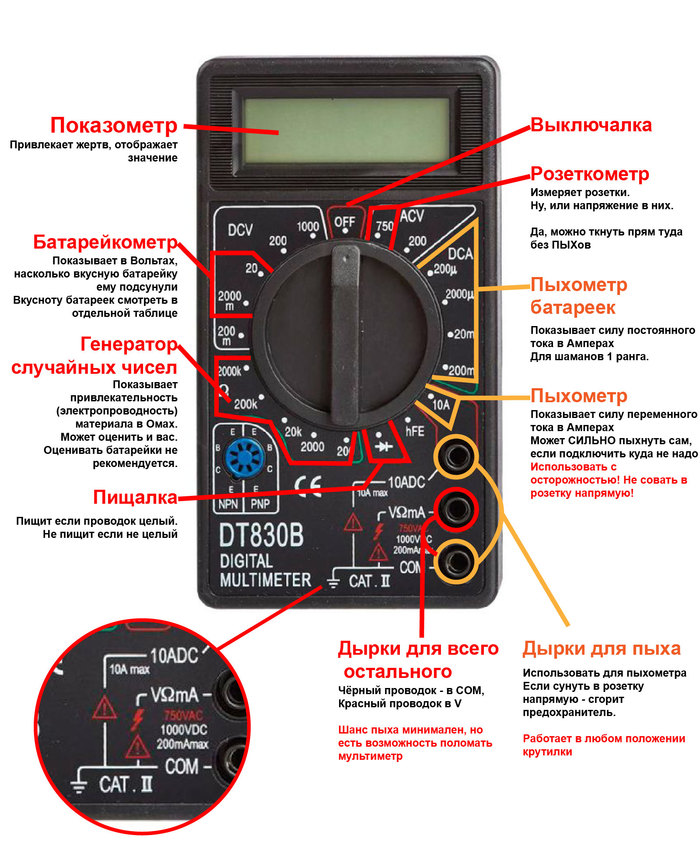

Правила использования мультиметром dt-830

Правила использования мультиметра DT-830:

Безопасность в первую очередь:

• Перед началом работы убедитесь, что мультиметр в исправном состоянии, провода не повреждены, а изоляция в порядке.
• Работайте только с выключенными цепями, чтобы избежать поражения электрическим током.

Правильное подключение:

1. Вставляйте провода в соответствующие разъемы мультиметра: красный — в «VΩmA», черный — в «COM».
2. Подключайте провода к цепям соблюдая полярность: красный к положительному, черный к отрицательному.

Выбор режима измерения:

• Включите мультиметр и выберите нужный режим измерения (напряжение, ток, сопротивление и др.).
• Перед каждым измерением убедитесь, что переключатель находится в правильном положении.

Измерение напряжения:

1. Для измерения напряжения, подключите провода к измеряемому источнику, следуя полярности.
2. Прочитайте значение напряжения на дисплее мультиметра. Убедитесь, что выбран верный диапазон измерения.

Измерение тока:

• Перед измерением тока, убедитесь, что мультиметр выключен.
• Подключите мультиметр в разрыв цепи, чтобы измерить ток, проходящий через него. Снова, соблюдайте полярность.
• Переключитесь на режим измерения тока, выбрав подходящий диапазон.

Измерение сопротивления:

1. Для измерения сопротивления, убедитесь, что схема отключена от источника питания.
2. Подключите провода к элементу, сопротивление которого вы хотите измерить.
3. Выберите режим измерения сопротивления.

Тестирование диодов:

Выберите режим проверки диодов.
Подключите диод к мультиметру, следуя полярности

Обратите внимание на направление.

Соблюдение ограничений:

Не превышайте пределы измерения, указанные в спецификации мультиметра. Это поможет избежать повреждения инструмента.

Завершение работы:

1. После использования, выключите мультиметр и извлеките провода из разъемов.
2. Храните мультиметр в сухом и безопасном месте, защищая его от пыли и механических повреждений.

Инструкция пользователя:

Перед началом работы, обязательно ознакомьтесь с инструкцией пользователя, которая предоставляется с мультиметром.

Соблюдение этих правил поможет вам использовать мультиметр DT-830 безопасно и эффективно.
