Как сделать тёплый пол от отопления: пошаговая инструкция с рекомендациями

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Облегченный водяной пол своими руками

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

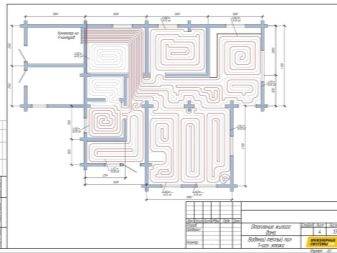

Схема укладки водяного пола в деревянном доме

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.
№	Наименование материала	Ед. изм.	Кол-во	Цена	Сумма
1	Экструдированный пенополистирол 5 см	м2	96	227	21792
2	Монтажная сетка 150*150*4	м2	106	30	3180
3	Полиэтиленовая пленка 250 мк	м2	105	40	4200
4	Труба металлопластиковая 16 мм	м. п.	700	39	27300
5	Демпферная лента из подложки	м2	30	50	1500
6	Коллектор Valtec 1″, 7 x 3/4″, “евроконус”	шт.	2	1600	3200
7	Фитинг подключения к коллектору (Евроконус) 16х2 мм	шт.	14	115	1610
8	Насосно-смесительный узел	шт.	1	14500	14500
9	Дюбели и саморезы	шт.	300	1,5	450
10	Монтажная лента	м. п.	50	11	550
11	Другие комплектующие для теплого водяного пола	поз	1
	Всего по материалам				78282
	Наименование работ	Ед. изм.	Кол-во	Цена	Сумма
1	Черновая стяжка	м2	96	60	5760
2	Монтаж демпферной ленты	м. п.	160	60	9600
3	Укладка гидроизоляции	м2	100	60	6000
4	Укладка монтажной сетки	м2	110	150	16500
5	Монтаж труб	м2	96	300	28800
6	Опрессовка системы	м2	96	20	1920
	Всего по работам				68580
1	Всего по материалам				78282
2	Всего по работам				68580
3	Всего				146862
	Накладные транспортные расходы			10%	14686
	Всего по смете монтаж системы водяного теплого пола 1 эт.				161548

Монтаж теплых водяных полов показан на видео:

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Трубы для теплого пола

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

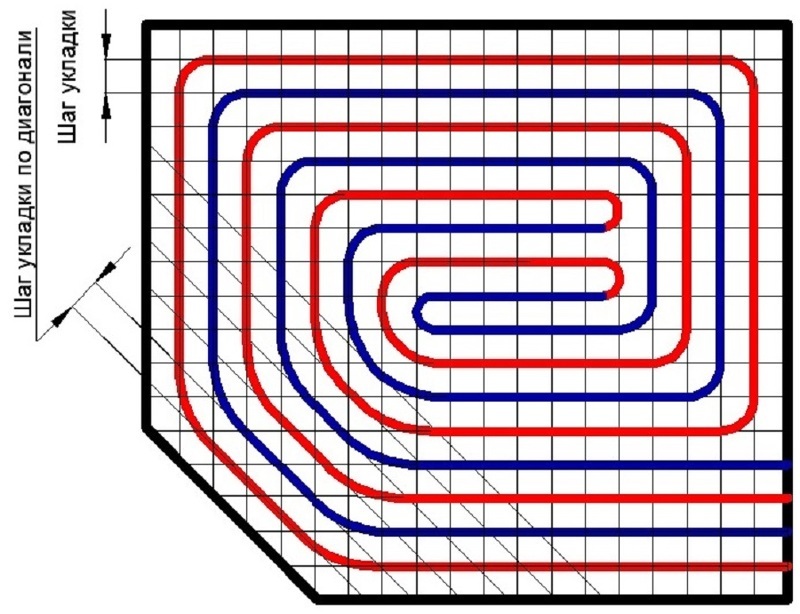

Расчетная схема для водяного теплого пола

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Выравнивание основы перед тем, как сделать теплый пол

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что существует исключение из правил.

Как сделать теплый пол от отопления в квартире без ущерба для соседей? Нет ничего проще, но это касается только жилья на первом (при верхней разводке) или последнем этаже (при нижней разводке горячей воды). Дело в том, что в этих квартирах вода переходит на обратку и она вполне пригодна для обогрева пола, при этом тепло в других квартирах не убывает.

Есть еще одна схема отопления с теплыми полами, не ущемляющая интересы других пользователей. Ее можно применить в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Она напрямую зависит только от воды в сети центрального отопления, и если последняя будет чересчур горячей, то и полы будут прогреваться соответственно.

Подсоединение

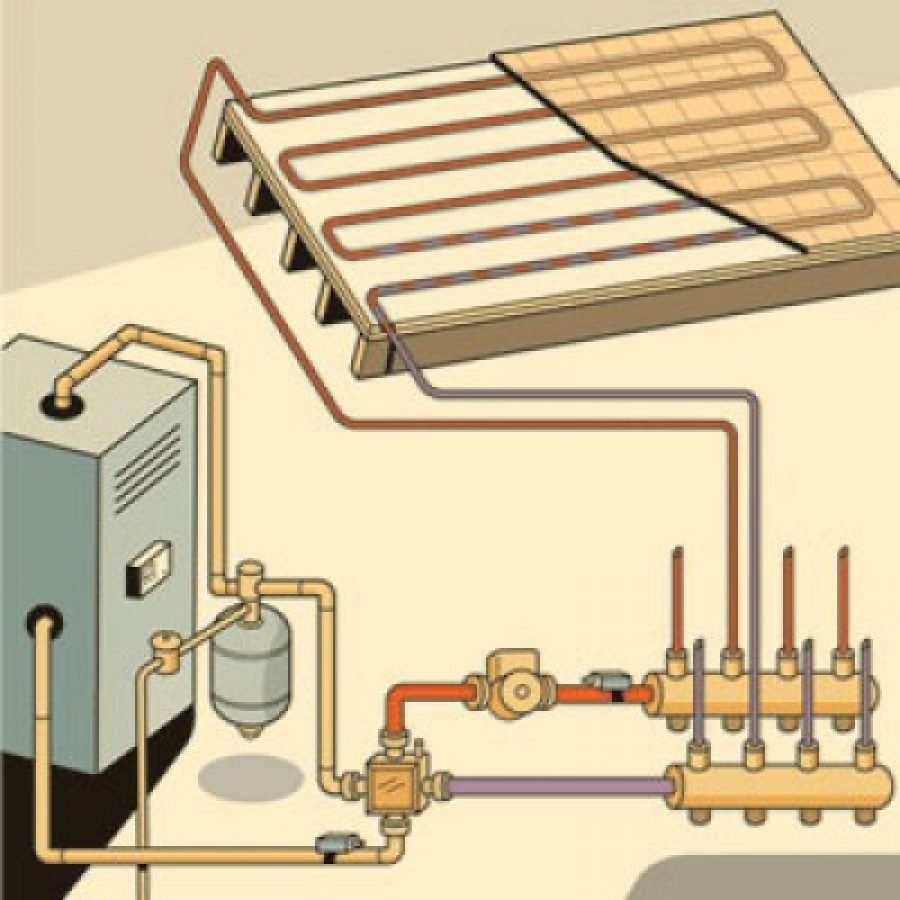

Самая простая схема подключения теплого пола должна выглядеть так: первый коллектор объединяет трубопроводы подачи воды, а второй, в свою очередь, обратный ход. Они же подключаются к трубам с самим теплоносителем. Этот вариант имеет один существенный недостаток – температуру воды, идущей от котла, регулировать просто невозможно.

Максимум, что можно сделать, так это перекрыть запорную арматуру, но это не решает самой проблемы. Известно, что некоторые напольные декоративные покрытия портятся, если их нагреть до более чем 30 ⁰С. Поэтому регулировку температуры желательно все же предусмотреть.

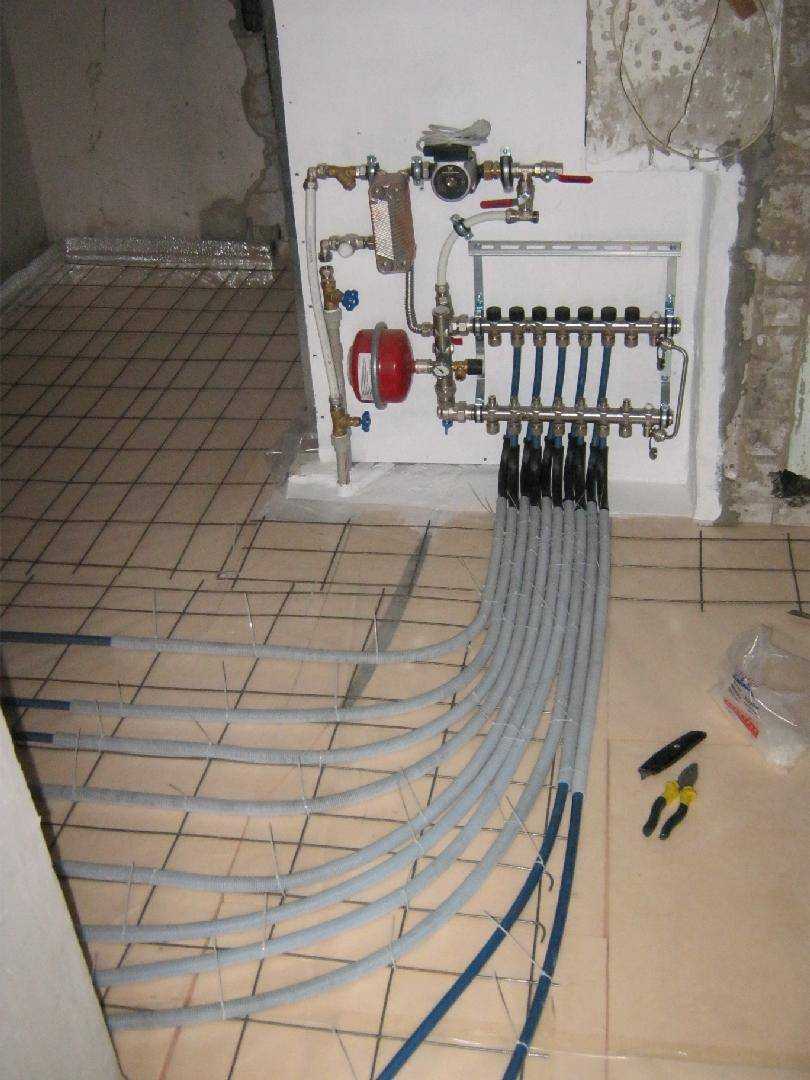

Для того чтобы схема подключения теплого пола была полноценной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркулярный насос, воздухоотвод и кран для слива.

Кроме того, вместо запорных вентилей лучше установить термостатические смесители. Благодаря изменению размера стержня с парафином, он позволяет пропускной способности крана функционировать без резких перепадов.

Наличие в схеме насосно-смесительного узла также необходимо. Он добавляет в подачу охлажденную воду, когда нужно снизить ее общую температуру, чтобы она не превысила допустимых норм.

Стоит обратить особое внимание на установку смесительного насоса. Он должен находиться между подводящим трубопроводом и коллектором подачи. К его третьему выходу подключают вывод жидкости из отдающего коллектора

Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу

К его третьему выходу подключают вывод жидкости из отдающего коллектора. Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу.

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

https://youtube.com/watch?v=CXuPAY6sIsw

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Для каких условий подходит система с трехходовым клапаном

Если вы задумались над вопросом о том, как подключить теплый водяной пол, то можете рассмотреть схему с трехходовым клапаном, которая больше всего подходит для небольших площадей и для тех условий, где к комфорту и эффективности не предъявляется высоких требований. Такая система подходит еще и для тех, кто желает сэкономить.

Такую схему, однако, используют крайне редко по причине стабильности работы батарей, которые подключаются к единой трубе. Если приоткрывается трехходовой вентиль, начинает подпитываться греющий контур, а в основную магистраль при этом передается давление помпы.

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

• радиаторные;
• система «теплый пол»;
• плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

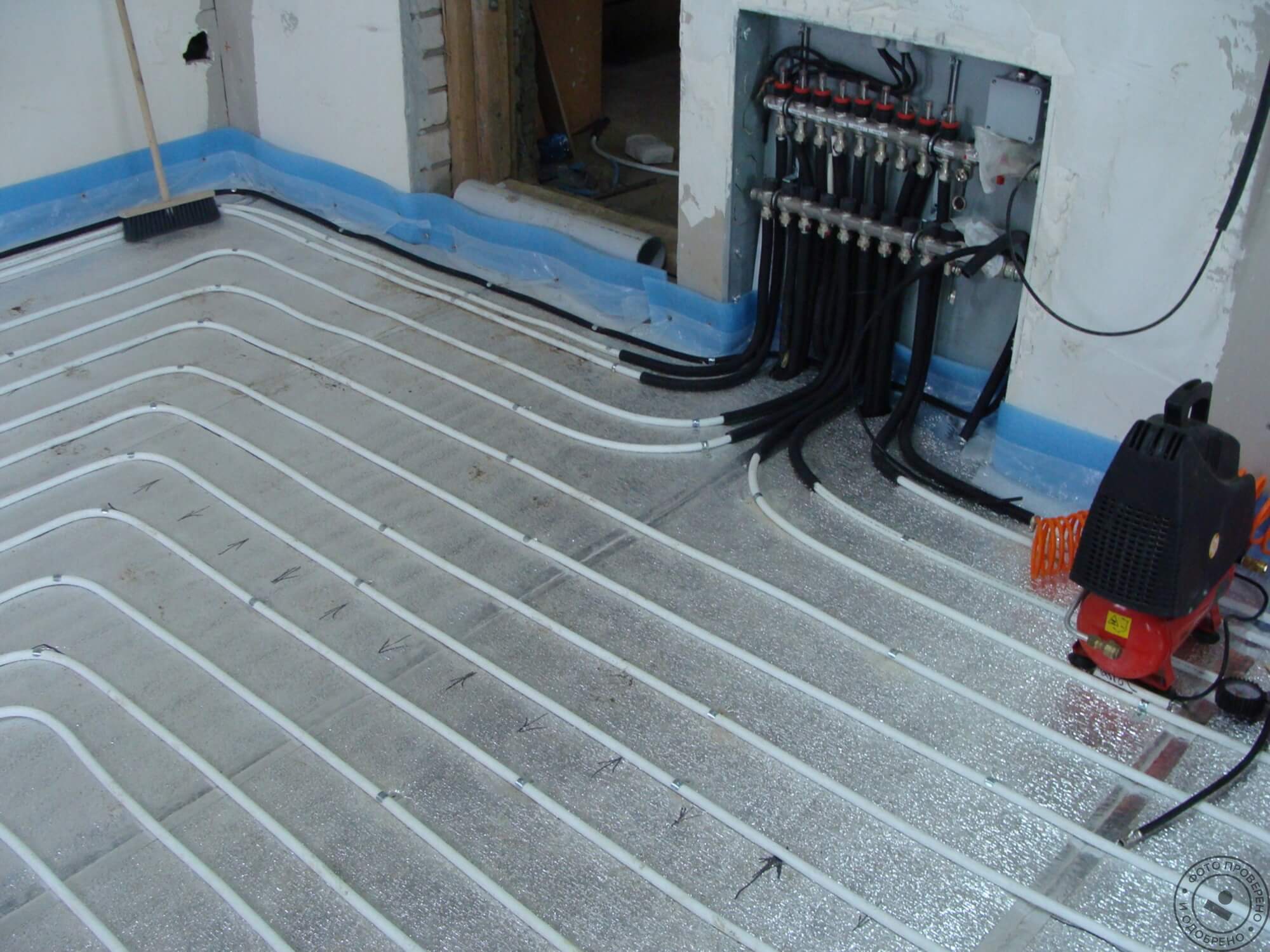

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

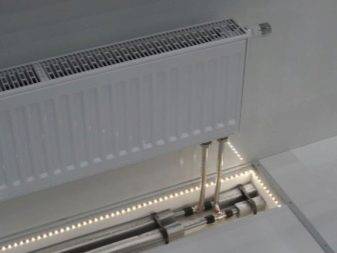

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Устройство тёплого пола

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

• основание — из дерева или бетонной плиты;
• гидроизоляция — полиэтиленовая плёнка (0,1 мм);
• теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
• водяной контур — трубопровод;
• арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
• бетонная стяжка — раствор из бетона и цемента с пластификаторами;
• финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

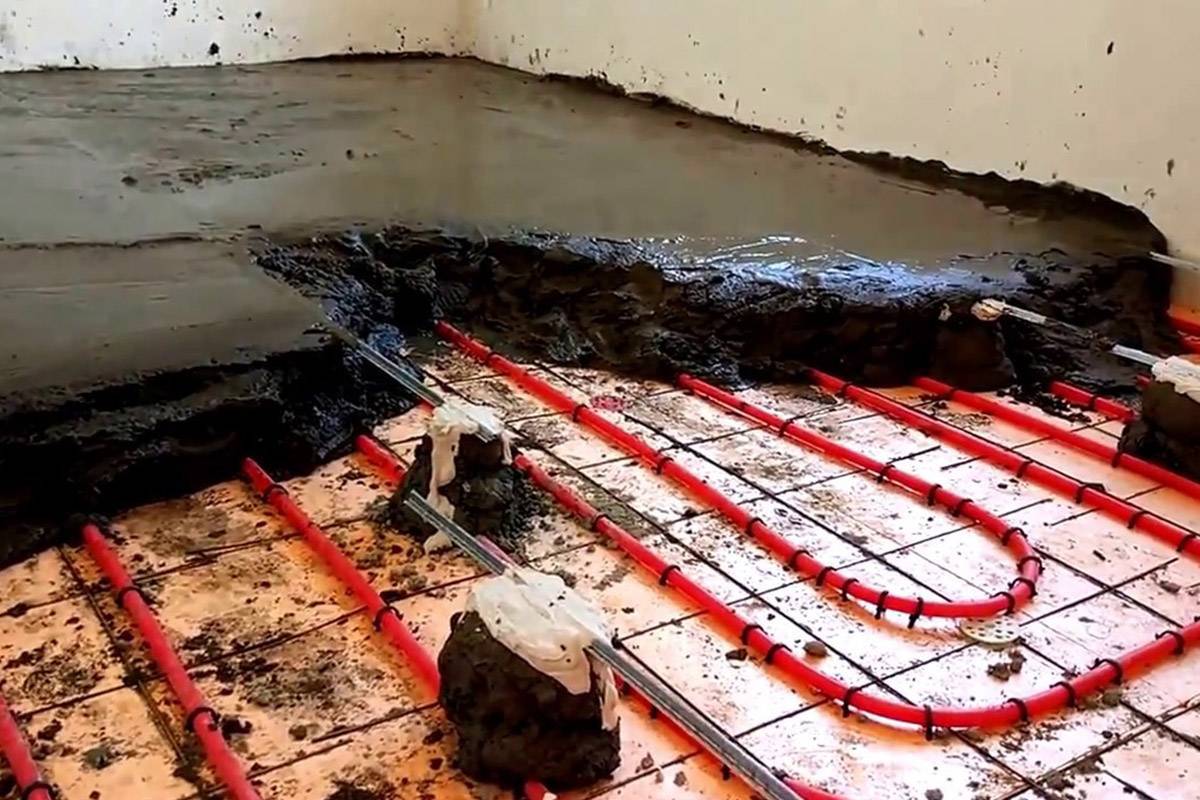

• Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
• Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
• Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Принцип работы

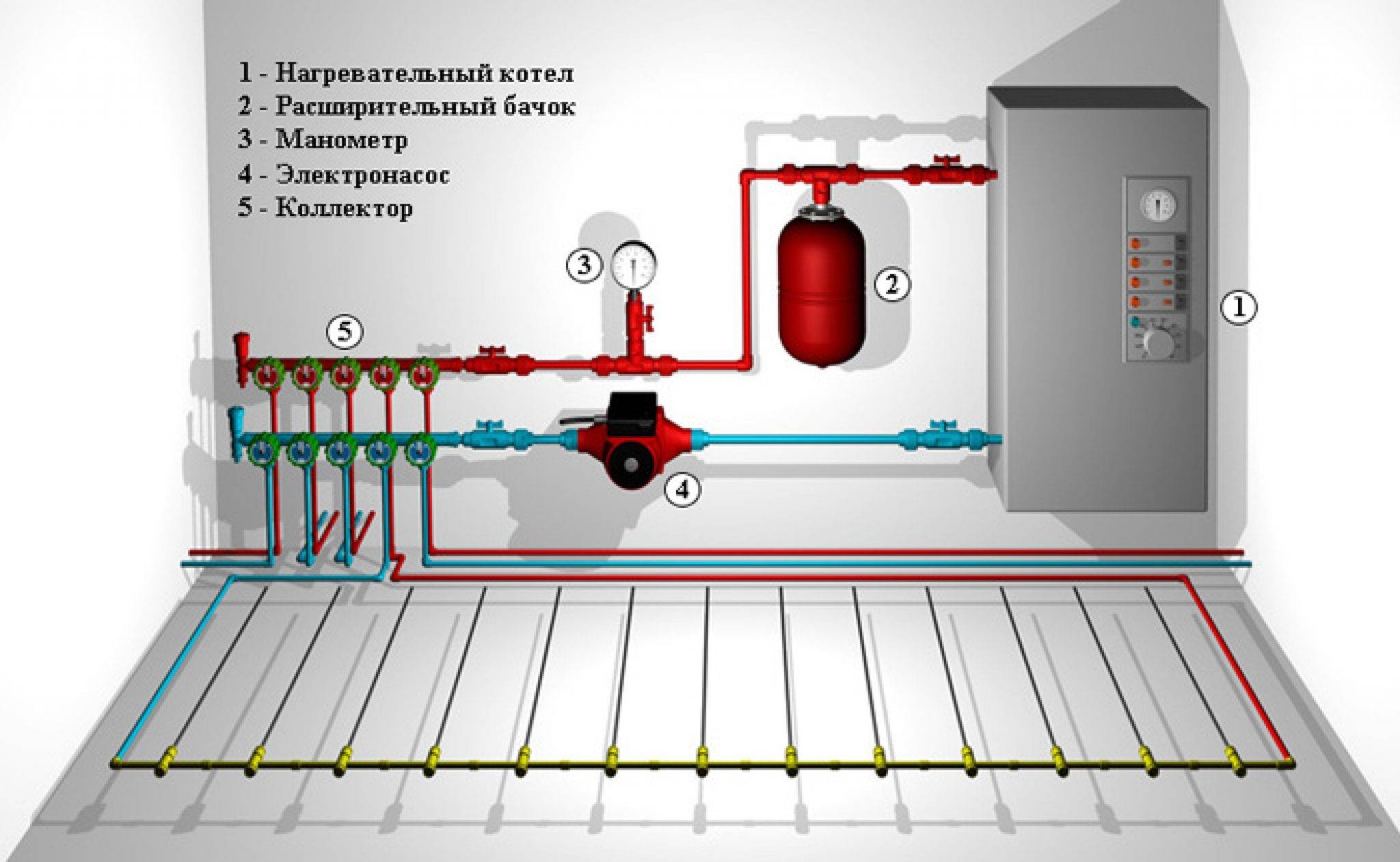

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

Характеристики труб:

• Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
• Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
• Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

• Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
• Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

• Возможность обогревать квартиру независимо от сезона.
• Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
• Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
• К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

• Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
• Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
• Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

• Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
• Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
• Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

• Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
• Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

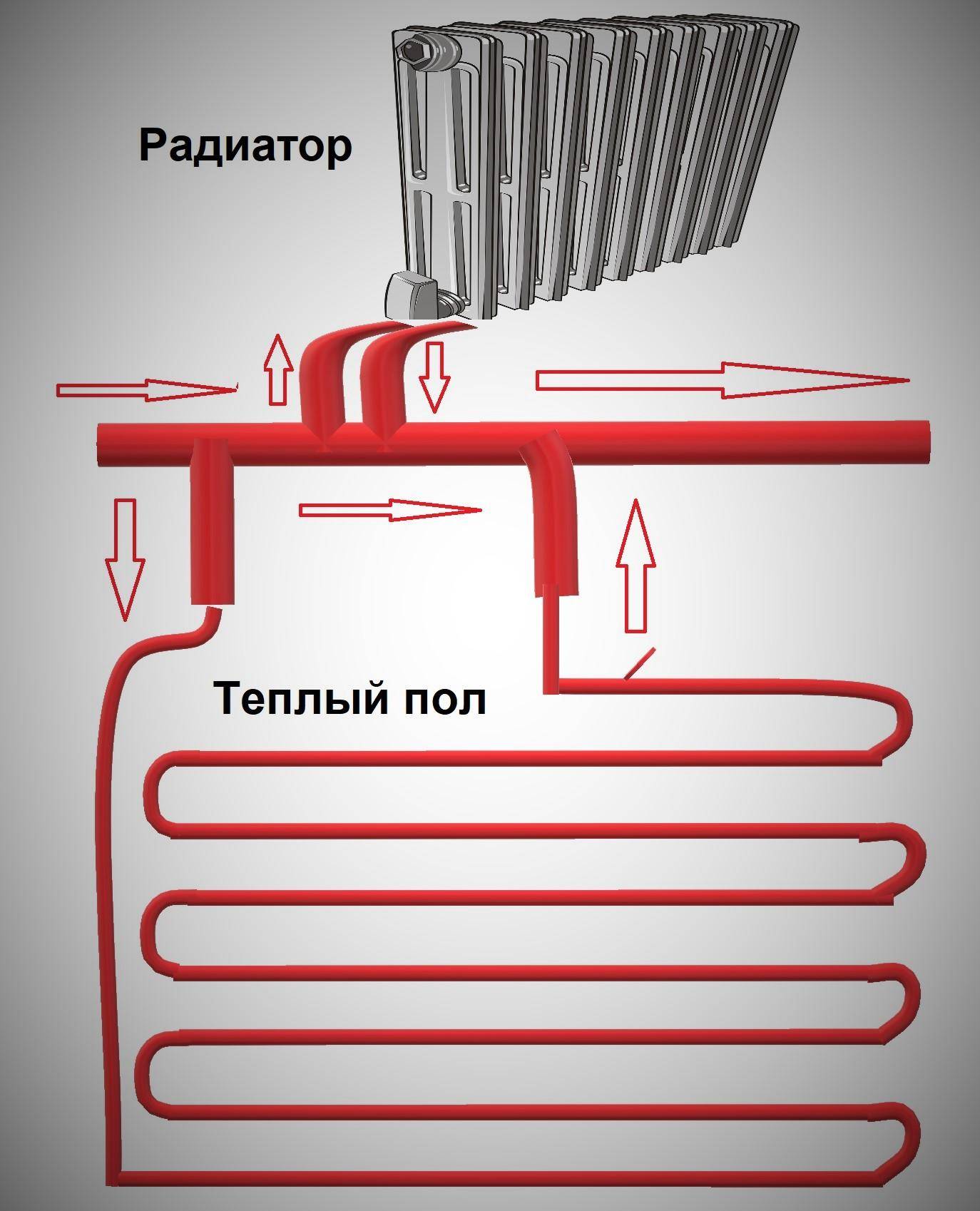

Принцип работы системы обогрева пола при отоплении радиаторами

Трубопровод в самотечной системе отопления расположен с уклоном, поэтому, чтобы циркулировал теплоноситель, не требуется насос – кругооборот происходит на основании физических характеристик воды. Однако в трубопроводе системы обогреваемого пола нет уклона – для ее функционирования теплоноситель продвигается циркуляционным насосом.

Подключение к отоплению

Если рассматривать общую конструкцию, происходит следующее: когда есть электроэнергия, работают и радиаторы, и теплый пол. Если ее нет, насос останавливается, следовательно, обогреваемый пол перестает функционировать, однако радиаторное отопление действует. При восстановлении подачи электрической энергии насос автоматически включается, и обе подсистемы продолжают действовать в нормальном режиме.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»

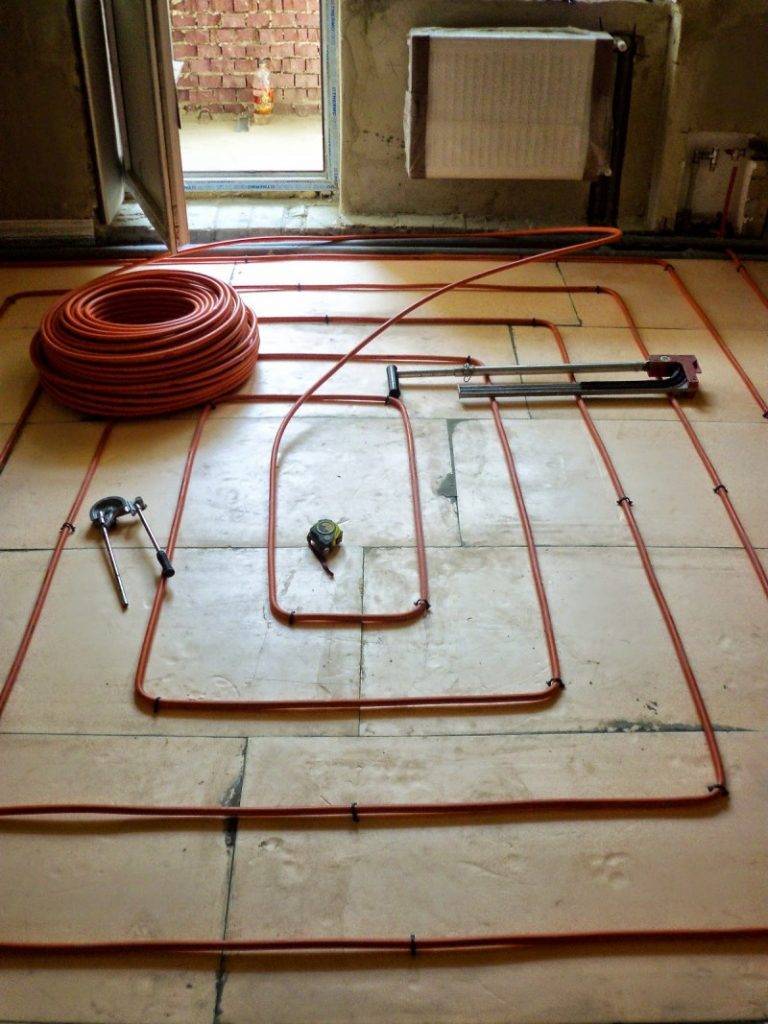

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Монтаж теплого пола

Ключевой составляющей теплого пола является система труб и фиксаторов. Как упоминалось выше, существует две технологии монтажа теплого пола:

Сухая укладка (деревянная или полистирольная). В деревянных пластинах или пенополистирольных матах формируют каналы, в которые укладывают металлические полосы для труб. Это требуется для равномерного распределения тепла. Трубы должны быть в выемке. Поверх системы укладывают жесткий материал (ОСП, ГВЛ, фанера), а потом мягкое напольное покрытие. Допустимо уложить плитку на клей, ламинат и паркет.

Каждая из систем имеет свои плюсы и минусы. В некоторых случая допустимо использовать только определенный тип монтажа, независимо от его недостатков.

Выбор системы

Преимущества использования сухого монтажа:

• Малый вес. Не каждый фундамент или перекрытие может выдержать нагрузку от водяного пола в стяжке. Минимальная толщина бетона над трубами составляет 3 см. При наружном диаметре трубы 3 см наименьшая толщина стяжки превысит 6 см. Учитывая высокую плотность бетона, вес будет значительным. Массу добавит плитка на клею. Если при расчете фундамента был заложен большой запас, то проблем не будет. В противном случае начнутся неприятности. При малейших подозрениях на слабость фундамента или перекрытий стоит монтировать теплый пол по деревянной или полистирольной системе.
• Высокая ремонтопригодность. Несмотря на рекомендации использовать цельные бухты при укладке контура, со временем труба повреждается: случайно просверлили, лопнула из-за фабричного брака и др. Влажное пятно на бетонной поверхности говорит о повреждениях. Для устранения неполадок требуется разбить стяжку. Но местный ремонт может повредить рядом лежащие петли, расширив зону повреждения. Двойной шов в месте ремонта становится потенциальным местом следующей утечки.
• Быстрый ввод. Теплый пол может эксплуатироваться только после окончательного высыхания бетона – более 28 дней. Включение системы до этого момента строго запрещено. Теплый пол на «сухой» стяжке используется сразу же после завершения монтажа.
• Можно стелить на деревянный пол. Если черновой пол из дерева, то стяжка поверх не будет хорошей идеей. Даже если он выдержит вес конструкции, то эксплуатация теплого пола быстро разрушит древесину.

Причины использовать сухие технологии серьезные. Не стоит считать, что стоимость деревянного теплого пола стоит баснословных денег. Самыми дорогими элементами являются металлические пластины. Но они хорошо изготавливаются из листового алюминия. Главное — правильно гнуть, образовывая пазы для труб.
