Как установить доводчик на дверь: монтируем своими руками

Подготовка к установке

От этого этапа зависит успешность проведения всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не задействовать для этого дорогостоящие услуги мастера, первым делом загляните в коробку и найдите в ней инструкцию и точный чертеж устройства. Все существующие модели доводчиков имеют в своей комплектации эти подсказки.

Варианты установки доводчиков

На шаблоне указаны возможности крепления на левые и правые двери, открывающиеся на себя и внутрь. Но если, по какой-то причине ее не оказалось в коробке, то главное — помнить: если дверь открывается наружу, значит основной механизм крепится на коробке, а элемент с рычагами – на нее. А если внутрь, то наоборот.

Регулировочные винты на механизме располагаются напротив петель дверной конструкции. На примере начерчены все способы размещения и указано нужное положение отверстий для фиксации:

Первый этап — это проверка комплектации согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, сверла, отвертка, молоток и другие).
Чтобы все просверленные отверстия совпадали с теми, что на доводчике и для четкого размещения прибора как на схеме, необходим этап разметки.
На липкую ленту закрепляется шаблон размещения доводчика. И на месте будущих отверстий электродрелью просверливают, чтобы достичь минимальных погрешностей используют керн, которым делают углубления в дверном полотне

Важно помнить о размере сверла, который должен быть подобран в соответствии с диаметром отверстий и креплений. Для уверенности в правильности выбранного сверла можно на вспомогательном куске метала просверлить отверстия и попробовать закрутить в него предложенные производителем крепления

При несоблюдении диаметра винт может не входить или наоборот выпадать, что приведет к дополнительным сложностям при монтаже.

Тщательное выполнение всех рекомендаций поможет достичь нужных результатов в быстрые сроки.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

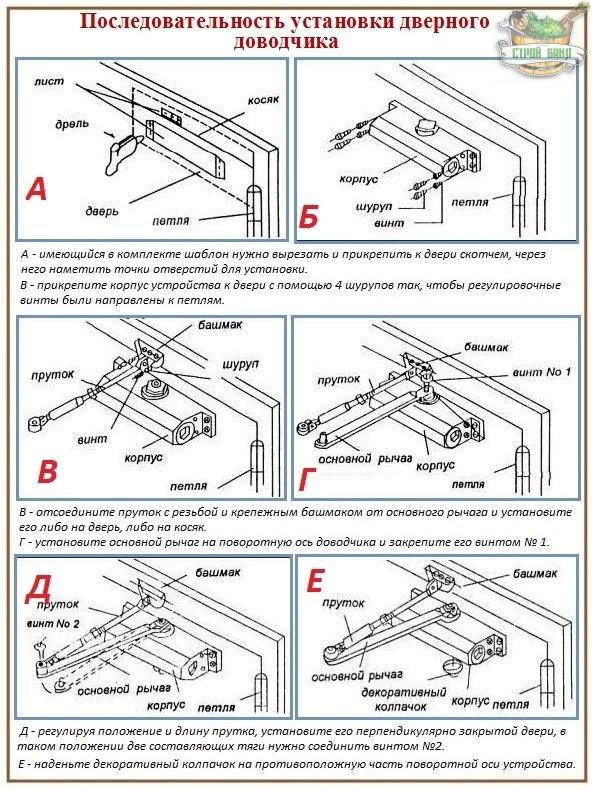

• имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
• через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
• монтажные отверстия желательно высверлить заранее;
• крепим сначала рычаг, следом за ним корпус;
• После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно

Важно ни на йоту не отступать от инструкции, и успех обеспечен

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

• положением первого винта зададим скорость закрывания в диапазоне 180-15º;
• вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

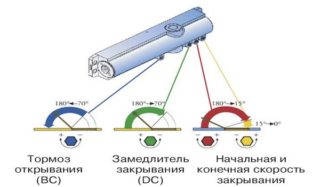

• BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
• ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
• DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Разновидности доводчиков – накладные, скрытые и напольные

Примечательно, но доводчики существуют уже давно. Правда, не в том виде, в котором мы привыкли их видеть. Прародителями современных механизмов были обыкновенные пружины, которые одним концом закреплялись на полотне, а вторым – на коробке, и обеспечивали автоматическое закрытие двери. Отрегулировать такую конструкцию было невозможно, поэтому чаще всего такая дверь либо с трудом открывалась, либо громко хлопала при закрытии.

Накладные доводчики — самые распространенные и подходят к любым дверям

Современные механизмы позволяют не только плавно и бесшумно закрывать дверь, но и обладают целым набором полезных характеристик. Они могут блокировать открытую дверь в определенном положении, способствуют плотному прилеганию полотна к коробке, позволяют проветривать помещение. Монтаж доводчика стал обязательным при установке входных дверей, оснащенных домофонами, они повсеместно установлены в общественных зданиях, очень часто их применяют и в частных домах.

На сегодняшний день доводчики имеют разные конструктивные особенности, поэтому их можно дифференцировать по разным признакам. По способу крепления их подразделяют на:

• накладные. Самые распространенные и подходят к любым дверям. Крепятся сверху и могут монтироваться на дверное полотно или стену.
• скрытые. Сложные механизмы, которые сразу встраиваются в дверное полотно. Их монтажом занимаются специалисты.

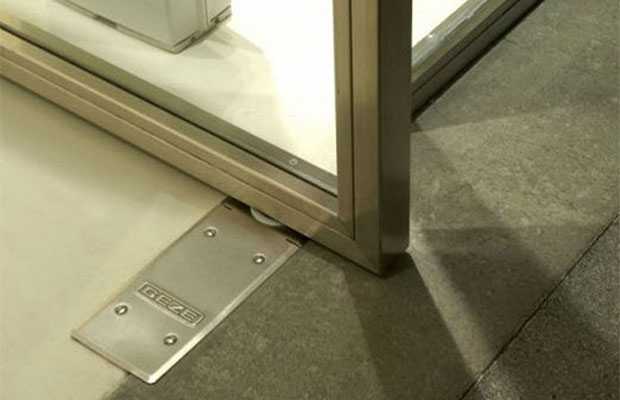

• напольные. Их можно встретить на стеклянных дверях. Они крепятся внизу конструкции, а вторая их часть встраивается в напольное покрытие.

Напольные доводчики можно встретить на стеклянных дверях

По способу передачи вращающего момента конструкции разделяют на слайдовые (доводчик располагается параллельно полотну и скользит, что делает двери легкими к использованию даже для детей) и рычажные (модели очень надежные и устанавливаются на тяжелые двери).

Доводчик своими руками

Не обязательно покупать готовое устройство, есть несколько способов сделать доводчик своими руками. Начнем с простейшего из них.

Чтобы изготовить его вам понадобится прочная веревка или трос, колесико и груз. Вес груза придется определять экспериментальным путем в зависимости от массивности двери. Грузик, который должен тянуть дверное полотно, крепится к концу троса, перемещающегося вверх-вниз, благодаря колесику. Чтобы дверное полотно при открывании не пострадало из-за бьющегося об него груза, последний помещают в корпус из пластиковой трубы, монтируют всю конструкцию на дверь и простой механизм готов.

Следующий вариант – доводчик, изготовленный на базе пружины. Такой прибор функционирует благодаря пружине, которая возвращает дверь на место после открывания. Ее конструкция проста, но есть недостаток – она подходит только для легких (межкомнатных и автомобильных) дверей. Установка такого доводчика на металлическую дверь нерациональна, поскольку при больших нагрузках пружина быстро придет в негодность.

Помимо пружины для сооружения данного механизма потребуется амортизатор, предназначенный для замедления движения двери. Он состоит из двух камер, заполненных машинным маслом. При открывании наполняется одна из них, а при закрывании масло перетекает во вторую. Для этого между камерами устанавливают перепускной клапан.

Самостоятельное сооружение и настройка работы клапана могут вызвать затруднения и, если вы никогда не сталкивались с подобными устройствами, деталь лучше приобрести готовой. Еще одна необходимая составляющая пружинного доводчика – шестерня-рейка. Она будет подавать нагрузку на пружину и должна быть достаточно прочной.

Добиться плавного закрывания можно и более простым способом, использовав вместо доводчика кусок старой резины. Правда, выглядит такая конструкция не эстетично, но вполне способна выполнять свои функции до приобретения лучшего варианта.

Что бы вы ни выбрали – самодельное устройство или готовый механизм – при правильном подходе к монтажу и эксплуатации, они справятся с поставленными перед ними задачами. Надеемся, информация о том, как установить и отладить доводчик поможет вам устранить проблемы с хлопающими дверями и сквозняками в доме и офисе. Желаем удачи!

Доводчик двери — механическое устройство, основной функцией которого является автоматическое закрывание открытой двери. В основном при производстве доводчиков предприятия-изготовители используют европейские нормы EN 1154, определяющие основные параметры данных устройств. Необходимо рассмотреть разновидности этих механизмов и алгоритм того, как установить доводчик на дверь.

С помощью доводчика открытая дверь закрывается автоматически.

Стандартная градация «размеров» доводчика

• При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
• Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
• В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
• Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
• Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
• Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

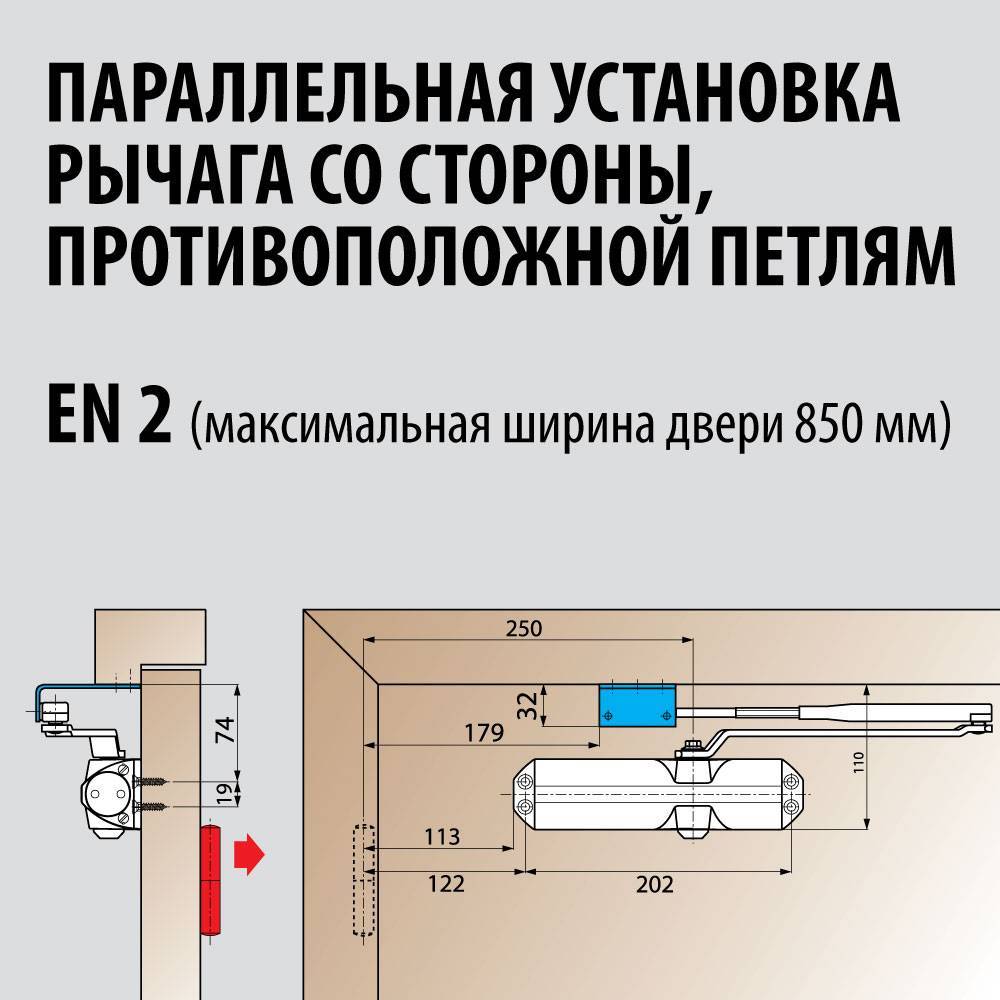

Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

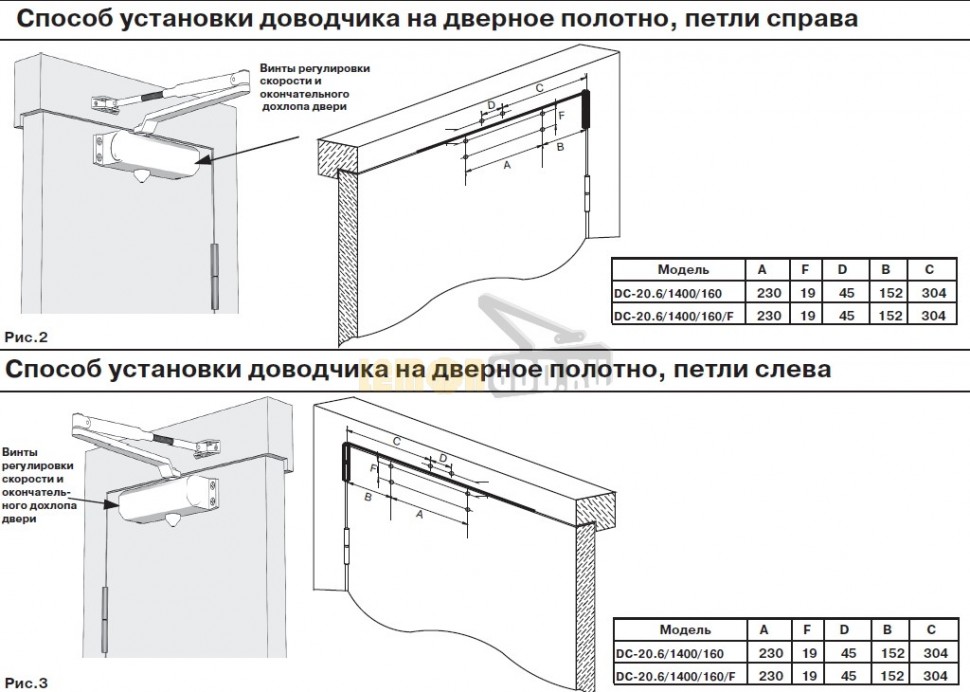

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой

Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

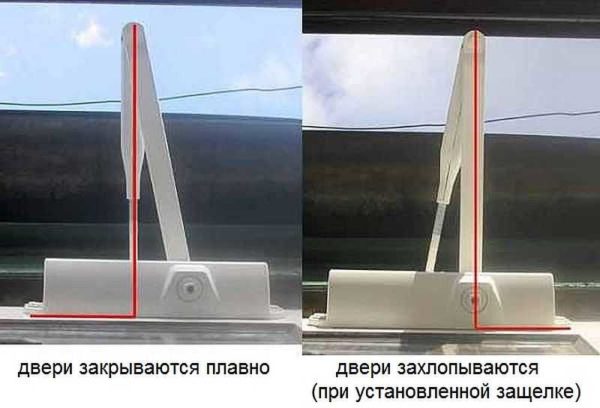

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Что нужно знать о доводчике

Доводчик на металлической двери

Доводчик – это механизм, который в большинстве случаев работает по старому принципу бабушкиной пружины на дверь.

Но благодаря развитию технологий его доработали.

Пружину поместили в корпус, в него добавили смазку и еще несколько приспособлений и вот дверной доводчик готов.

Но не все так просто. Сегодня существует множество видов механизмов, которые имеют разные параметры использования.

Которые индивидуальны для каждой двери. В зависимости от схемы подачи силы на пружину, доводчики разделяют на устройства с внутренним гидравлическим контуром и реечной подачей силы и приспособления с кулачковым принципом действия.

Если рассматривать способ крепления, то они представлены как накладные и скрытые. В свою очередь накладные доводчики с верхним расположением подразделяются на два типа:

• Приспособления с шарнирной (рычажной) тягой, состоящей их двух колен.
• Устройства слайдерной системы – со скользящим каналом.

При выборе устройства нужно учитывать характеристики двери. Ее вес и ширину. Существует определенная шкала, по которой подбирается механизм, она утверждена европейским стандартом. У доводчиков есть 7 размеров, они рассчитаны на массу двери от 20-160кг и на ширину дверного полотна от 750-1600 мм.

Установка доводчика на дверь: инструкция с фото

Для установки дверного доводчика понадобится всего лишь дрель, линейка, карандаш и отвертка. Для сверла обычно требуется «3» (три), но вы должны смотреть на диаметр крепежа, который обычно идет в комплекте.

Большинство производителей для облегчения самостоятельной установки доводчика на дверь дополняют изделия установочными шаблонами. На этих моделях схематично показаны детали ближайшего к ним в натуральную величину. Также в них есть монтажные отверстия для каждого элемента. В моделях, которые могут создавать открывающую силу другого класса, отверстия нарисованы разными цветами, они дополнительно подписаны — рядом ставится более близкий класс.

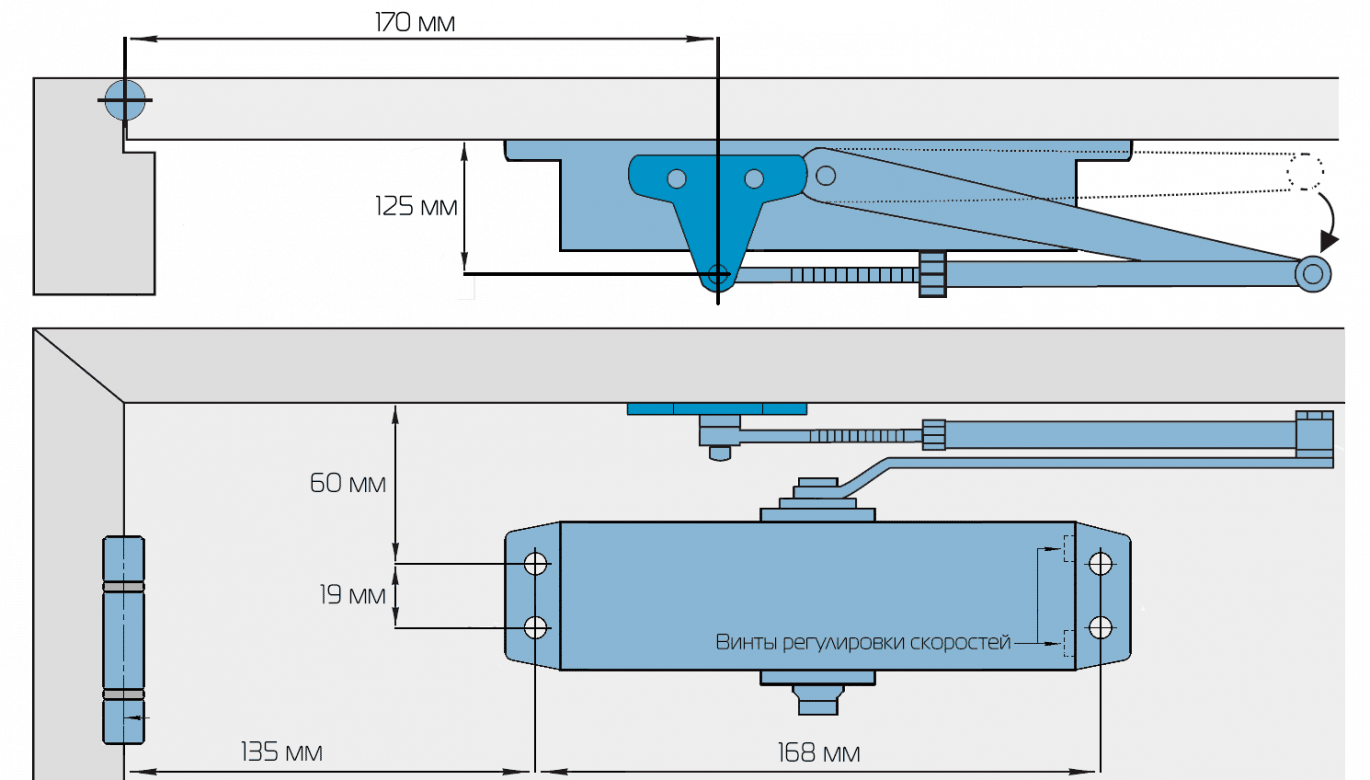

Шаблон печатается на обеих сторонах листа бумаги. С одной стороны — открывать двери «на вас» — со стороны петель (фото вверху), с другой — «от вас».

Установка шаблона

Модель имеет две перпендикулярные красные полосы. Горизонтальную стыкуем с верхним краем двери, вертикальную — с линией оси петли.

С верхним краем створки все ясно, но чтобы не ошибиться при установке, необходимо провести линию оси петель. Если сбоку от петли установлен доводчик, проблем нет: длинной линейкой и карандашом переместите линию центра петель вверх. При установке с другой стороны измерьте расстояние от края ленты до центра кольца. Отметьте это расстояние с другой стороны и проведите линию.

Отверстия под доводчик

На шаблоне находим отметки для отверстий по выбранному классу. С помощью дрели или шила переносим их на створку и раму.

Обычно в комплект входит два вида крепежа: под металл (металлопластик) и под дерево. Подбираем сверло подходящего размера и сверлим сверлом отверстия в обозначенных местах.

Кроме того, начинается собственно установка доводчика

Обратите внимание, что при сборке необходимо отсоединить корпус и рычаги. Если они собраны, они разъединяются (откручивается шайба, снимается винт, соединяющий рычаги и корпус)

Монтаж

Прикручиваем детали к проделанным отверстиям, устанавливаем крепеж. На схеме находим нужный нам класс силы открывания (в данном случае EN2) и устанавливаем детали, как показано на рисунке.

Чтобы открыться «на себя» ставим корпус на дверь, на раму устанавливаем рулевую тягу.

Теперь нужно соединить тяговый рычаг с корпусом. Внизу корпуса есть специальный выступ. Надеваем на него рычаг, закручиваем саморезом.

Теперь осталось соединить рычаг со штангой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой очень простое: две части совмещены, они слегка прижимаются пальцами. Они встают на место с легким щелчком. Уловка в том, как расположить их относительно двери. От этого зависит скорость движения створки в финальной фазе закрывания. Положение может быть изменено, так как стержень состоит из двух частей и может регулироваться по длине: одна из частей стержня представляет собой длинный стержень с резьбой. Поворачивая стержень и укорачивая или удлиняя его.

Если вам просто нужна гладкая отделка, натяжку устанавливают так, чтобы она была перпендикулярна створке. Для этого немного уменьшите его размер (на фото слева).

Если в двери установлена ​​защелка, требуется немало усилий, чтобы преодолеть ее сопротивление. Для этого варианта плечо ставится перпендикулярно двери (тяга не перекручивается, растягивая ее).

После размещения деталей соответствующим образом их соединяют и соединяют. Собственно все, установка доводчика закончена. И справиться с этим своими руками без особого труда. Остается последний шаг: установка скорости закрытия. Для этого нужно разбираться в регулировках доводчиков дверей.

Как поставить на калитку

Морозостойкие модели подходят для установки на калитку, которую можно использовать на улице. Но не у всех калиток есть верхняя планка. Но у всех есть боковые стойки. В этом случае тяга прикрепляется к боковой стойке путем растягивания монтажной пластины вдоль стойки.

А вот сантехнические устройства (о них шла речь в этой статье) на морозе не очень хорошо себя чувствуют. Масло, которое заливается в корпус и служит для «торможения» створки, становится более вязким, затвор закрывается медленнее. С этой точки зрения лучше всего выбирать пневматическую модель для калитки (подбор и установку читайте здесь).

Как установить на металлическую дверь

Установка доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно тяжелее, выбираются мощные модели не ниже 5 класса (нужно смотреть по таблице). Следовательно, монтажная модель потребует разметки для другого класса.

Вам также может понадобиться более мощное сверло, но это все детали. В остальном ставить доводчик на металлические двери необходимо так же, как на деревянные или металлопластиковые двери.

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

Фото 1

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3), а ширина — 1000 мм (сила EN4). В этом случае выбираем доводчик с величиной силы закрывания EN4. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2, EN3-4 и EN5. Регулировка усилия осуществляется смещением доводчика относительно петель.
Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика

В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С. до + 40°С

Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери.
Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки:
1. Скорость закрывания от 180° до 15°;
2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери.
Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки:
1. Скорость закрывания от 180° до 15°;
2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

1. Back Check — демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
2. Delay Action — задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
3. Hold Open — это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Разделение на виды

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Статья по теме: Куда должна открываться входная дверь в квартиру

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Классификация

• 1 Классификация
• 2 Конструкции и устройство тяги
• 3 Где ставить
• 4 Установка доводчика на дверь: инструкция с фото
  • 4.1 Установка шаблона
  • 4.2 Отверстия под доводчик
  • 4.3 Монтаж
  • 4.4 Соединить рычаг с тягой
  • 4.5 Как поставить на калитку
  • 4.6 Как установить на металлическую дверь
• 5 Регулировка доводчика для двери

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7

При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса

Класс доводчика для двери Ширина дверного полотна, мм Масса дверного полотна, кг EN1 до 750 мм до 20 кг EN2 до 850 мм до 40 кг EN3 до 950 мм до 60 кг EN4 до 1100 мм до 80 кг EN5 до 1250 мм до 100 кг EN6 до 1400 мм до 120 кг EN7 до 1600 мм до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.

6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

В заключение — советы по эксплуатации

После прочтения наших рекомендаций и просмотра видео вы могли убедиться, что самостоятельно установить доводчик на входную дверь вполне реально. Но есть еще один важный момент – бережное повседневное пользование с соблюдением изложенных в документации правил. От этого зависит, сколько прослужит ваше изделие. Стоит их напомнить и дать некоторые разъяснения:

1. Если конструкцией не предусмотрена задержка створки в открытом состоянии, запрещается распахивать дверь и фиксировать ее тяжелым предметом либо веревкой. За это время масло вытечет из гидроцилиндра и при закрытии пружина может сильно толкнуть поршень на сухую.
2. Недопустимо «помогать» створке закрываться, прилагая к ней усилие. Так вы можете выдавить сальники под напором жидкой смазки.
3. Перед монтажом доводчика подтяните дверные петли, чтобы полотно не болталось. Иначе тяги станут двигаться в вертикальной плоскости, что снижает ресурс устройства.
4. Проследите, чтобы рычажный шарнир не работал в качестве ограничителя створки в крайнем открытом положении. Для этого существуют специальные упоры.

Обслуживание дверного доводчика заключается в ежегодной смазке рычагов и сезонной регулировке механизма – весной и осенью, когда наступает тепло либо приходят морозы.
