Как выполняется стыковка сайдинга внахлест

Технология монтажа

Для монтажа сайдинга внахлест потребуется провести предварительные работы: подготовка основания, создание обрешетки с шагом между стойками 50–60 см, распределение утеплителя и гидроизоляции.

Дальнейшие действия:

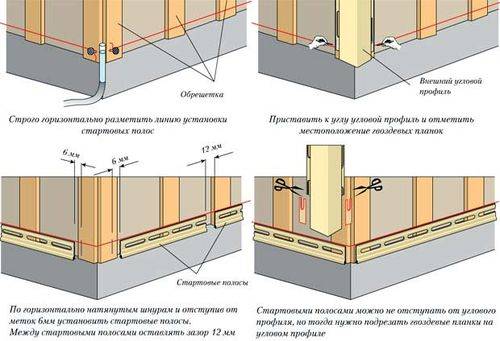

Ставится начальная планка. Она располагается над отливом или на некотором удалении от земли и фиксируется по центру крепежных отверстий оцинкованными саморезами с учетом зазора.
Если имеются сложные углы, то монтируют их. Они нужны для удержания края панели. При отсутствии такого профиля углы закрываются обыкновенной накладкой после окончания всех работ.
Определяется направление покрытия, чаще оценивается вид с улицы. Двигаться лучше не в сторону нахлеста, а обратно, поскольку первой удобнее монтировать панель, закрывающуюся следующей.
Замеряется длина рядовых деталей сайдинга и переносится на основание, это позволит определить чередование. Рекомендуется располагать места стыковки со смещением через две панели.
Чтобы соединить изделия с таким чередованием, некоторые нужно подрезать по длине. Лучше выбирать одинаковый размер обрезки, поскольку разбросанные участки наложения будут выглядеть непривлекательно.
Также на глубину нахлеста с учетом технологического зазора отрезается замок. Лицевая часть не должна быть повреждена.
Стыковку сайдинга выполняют традиционно. Первая деталь фиксируется на начальной планке, все замки необходимо соединять без лишнего упора. Выполняется крепление саморезами.
Накладываемая деталь выставляется на нужном уровне, с учетом совпадения вырезов крепится на стартовую планку и подгоняется внахлест, после чего фиксируется саморезами.
Участки, не попадающие на стойку каркаса, прокладываются деревянными рейками или брусом, закрепляющимся напрямую к стене или только к панели сайдинга.

Если стыковать все участки поочередно и не спеша, то дом получится очень красивым.

Стыковка сайдинга напрямую (без соединительных «Н» профилей) не только проще, но и дешевле

Что такое «американка»

Самый популярный отделочный материал, как для внутренних, так и для внешних работ – вагонная доска (вагонка). Отличительный элемент – пазо-гребневой замок, стыкующий соседние элементы.

«Американка» — это сорт вагонки, используемый для обшивки фасада. Она даёт имитацию укладки досок внахлёст, но при этом стыкуется материал без зазоров, создавая монолитное покрытие внешних стен дома.

Вагонка американка имеет отличающуюся от остальных досок форму – верхний её край более узкий, а нижний примерно в два раза шире. Внизу она разделена пазом, но и здесь материал, похожий с торца по форме на ёлочку, асимметричен – внешний его край несколько длиннее внутреннего.

Органичное сочетание преимуществ натуральной древесины и простоты монтажа, характерной для искусственных строительных материалов даёт в облицовке фасада доска американка.

Правда, высокая гигроскопичность натуральной древесины требует дополнительной защиты её от влаги. А это дополнительно удорожает стоимость облицовки на цену специализированных пропиток и лаков.

Стыковка сайдинга Деке. Переход от горизонтального к вертикальному

Вместо распространённого на практике соединения «внахлёст», можно использовать и стыковку вертикального сайдинга Docke через специальные профили. Кроме технологических достоинств, такой вариант имеет и дизайнерские преимущества, в частности, позволяет произвольно менять направление укладки. Обычно такой «поворот» используется при облицовке стен и фронтонов, когда первые обшиваются горизонтально, а вторые – вертикально (или наоборот) (рис. 50).

Для перехода со сменой направления применяют окантовочный профиль. Выполняя монтаж нужно тщательно проверять правильность установки каждой панели сайдинга. Для такой проверки достаточно убедиться в свободном перемещении элемента в пределах ширины установочных отверстий. Если перемещение затруднено или вообще отсутствует, это говорит о перетяжке саморезов, которые нужно слегка ослабить.

Рис. 50. Стыковка сайдинга Docke:
а – монтаж вертикального сайдинга;
б – стыковка через профили;
в – стыковка с софитом с применением молдинга;
1 – вертикальный сайдинг;
2 – горизонтальный сайдинг;
3 – отлив;
4 – окантовочный элемент;
5 – финишный элемент;
6 – стартовый элемент;
7 – молдинг;
8 – софит.

Основы монтажа сайдинга

Ниже, представлен план работ, которые понадобиться выполнить для обшивки дома сайдингом:

Работы подготовительного характера

Первым делом производится демонтаж всех выступающих деталей: дверей, наличников, решеток и т.п. Далее следует произвести заделку всех щелей при помощи монтажной пены или цементного раствора.

Следует произвести и очистку стен от всяческих загрязнений. Дом из дерева нужно обработать антисептиком и антипиретиком, пенобетонные стены обрабатываются при помощи грунтовки.

Работы по монтажу обрешетки

Поскольку сайдинг на стены не крепится, следует осуществить монтаж обрешетки. Для этого используют металлический профиль или деревянные рейки. Для стен из бетона и кирпича пользуются оцинкованным профилем.

Можно пользоваться CD-профилем под гипсокартон. При облицовке каркасного или деревянного дома, можно пользоваться деревянными рейками 60 на 40 мм, имеющими остаточную влажность 15-20%. Перед использованием реек, следует провести их обработку антисептиком. Используя рулетку и уровень, делают прямолинейную разметку стен, до получения замкнутого контура.

Теперь, по углам измеряется расстояние от разметки до фундамента, после чего проводят еще один контур по минимальному значению. Следующий этап – монтаж вертикальных направляющих. Они должны плотно прилегать к стенам, чтобы этого добиться, можно использовать куски дерева или плотный пенопласт. Направляющие должны быть расположены на расстоянии 30-40 см друг от друга.

В местах дополнительной нагрузки, к примеру, на углах и рядом с окнами, потребуется добавка направляющих. Между вертикальными направляющими не должно быть соединений. Это делается, чтобы обеспечить вентиляцию, которая препятствует возникновению грибков.

Термо и влагоизоляция

Гидроизоляцию обязательно нужно делать, в отличие от утепления.

Для этого используется влаговетрозащищенная мембрана. Если выполняется теплоизоляция, обрешетку нужно выполнить двумя слоями.

Монтаж направляющих элементов

Установка начинается с водоотлива. Он является жесткой конструкцией, поэтому крепиться легко. После чего, при помощи саморезов крепят угловые профили. Следующий этап – крепеж стартовой планки на водоотлив вдоль разметки. По периметру окон выполняется крепление оконных планок или J-профилей так, чтобы расположение наружного нижнего края было немного ниже внутреннего.

Дверной проем окантовывают при помощи J-профилей. Когда Н-профили устанавливаются вертикально в ранее обусловленных местах, пользуются уровнем. Тут требуется оставить зазор 5- 6 мм до фундамента, чтобы избежать выгибания планок со временем. Верхний край сайдингового покрытия закрывается при помощи финишной планки.

Работы по установке панелей

После установки всех направляющих элементов, можно начинать монтаж панелей. Крепление первого ряда осуществляется на стартовую планку.

Крепление всех остальных панелей осуществляется тем же способом, вплоть до окна, или крыши. Панели не должны быть перетянутыми, или туго закрепленными, они должны немного ерзать по сторонам. Отделка верхнего ряда сайдинга осуществляется при помощи финишной планки.

По длине соединять сайдинг можно при помощи специальной Н-рейки. При её использовании, панели устанавливаются в Н-рейку, и вам не придется заниматься так называемой «разбежкой» — т.е. контролировать, чтобы расположение стыков не было по одной вертикальной линии.

Само собой, что Н-рейки будут видны снаружи здания, что может негативно сказаться на дизайне. Эта проблема решается просто – либо Н-рейки подбираются оп цвету сайдинга, либо сайдинг монтируется «внахлест». Как уже упоминалось, такого рада отделка требует выполнения «разбежки», для того, чтобы линия швов была не настолько заметной. Обычно, стараются направить видимую часть стыков к той стороне, с которой на дом смотрят реже.

Делаем обрамление проемов

При монтаже облицовки из сайдинговых панелей много трудностей возникает на этапе обрамления проемов. Тут есть сразу два типа ситуации:

Проемы расположены в одной плоскости или выступают из стен;
Проемы расположены в нише стен помещения.

Когда проемы находятся в одной плоскости, нам нужно установить J-профили или же наличники. Но перед этим следует обеспечить гидроизоляцию. Для этого вам будет необходимо подготовить по 2 вертикальных и горизонтальных наличника. Чтобы определить размеры детали, надо длину проема увеличить на двойную высоту наличника.

Технология соединения данных деталей достаточно простая:

На верхнем профиле сначала надо сделать небольшие надрезы, которые будут равны ему по высоте.
Далее эти надрезы надо отогнуть, и в результате вода будет уходить с верхнего профиля в нижний.
С боковых профилей снимите части винила, которые мешают соединению с верхним элементом.
Последним этапом станет соединение профилей, и отогнутые надрезы окажутся внутри конструкции.

Аналогично происходит и соединение нижнего наличника, но лишь с одним отличием. В этой ситуации надрезы-мостики делаются на боковых профилях, и потом уже накладываются на нижний элемент. Когда фасад будет находиться в одной плоскости с проемом, то надрезанные части винила отгибаются внутрь или вообще демонтируются.

В случае, где проем утоплен, при выполнении работ по установке профиля, надо руководствоваться теми же принципами, как и при работе с наличником. Это значит, что вам придется сделать несколько надрезов в профиле, которые будут равняться глубине ниши проема.

Чтобы при выполнении таких задач не допустить ошибок, следует понять, для чего эти язычки отгибаются. Дело в том, что данные элементы потом будут закрывать стык профилей, в результате вода будет отводиться, не попадая внутрь конструкции.

Основательная подготовка к монтажу сайдинга

Новые здания обычно не требуют предварительной подготовки, однако со старыми приходится капитально поработать – стены нередко требуют ремонта. В исходном виде их облицовывать чаще всего нельзя – какой смысл без устранения недостатков просто декорировать стены? В большинстве случаев разрушения будут продолжаться под обшивкой, ещё хуже – под утеплителем.

Готовим стены каменного дома

Перед тем, как обшить кирпичный дом сайдингом, это касается всех штукатуренных, каменных, бетонных фасадов – удаляем то что отслаивается и слабо держится на поверхностях. По возможности – до твёрдого основания. Зачастую это слабый раствор, обветшалый от времени и осадков кирпич, иногда бетон.

При этом нет необходимости целенаправленно «наводить лоск». Если повреждения незначительны – просто удаляем недостатки, чтобы после они не сыпались под обшивкой. Если требуется ремонт – минимальными, но достаточными затратами устраняем недостатки. Это делается без восстановления «финишной» поверхности, чаще всего трещины – по необходимости запениваются, либо просто ремонтируются раствором.

Готовим стены деревянного дома

До того, как обшить деревянный дом сайдингом – выявляем обветшалые участки, требующие ремонта. Для восстановления сначала топором, либо долотом выбираем труху из бревна или бруса, пилой выравниваем края. Действовать нужно аккуратно – желательно сохранить целостность бревна повсей его длине, а не перепиливать его полностью – делить на части только вслучае крайней необходимости. Обычно бревно не гниёт насквозь – его реально отремонтировать так называемой «пробкой» в половину, либо ещё меньше – в четверть бревна.

Попутно осматриваем межвенцовый утеплитель. Практически всегда найдутся места где он сильно пострадал – изопрел до состояния трухи. Удаляем его остатки и подбиваем пазы новым, желательно таким же, либо сродным материалом. От чего просто не «задуть» полиуретановой пеной? Острой нужды в этом нет, в полном объёме межвенцовый утеплитель заменить не получится, поэтому используем натуральные паропроницаемые утеплители.

Как рассчитать количество сайдинга

Если неизвестен даже приблизительный объём материалов, число панелей сайдинга приближённо считается по принципу:

Вычисляют общую обшиваемую площадь, для удобства расчета сложную геометрию стен «разбивают» на простые фигуры.
Из этого вычитается вся площадь окон и дверей.
Делят на полезную (не общую!) площадь одной панели.
Результат умножается на поправочный коэффициент, учитывающий отходы на обрезку. Для простых поверхностей – 1.07-1.1, для сложных – 1.15.
Округляют результат до целого числа, и получают количество панелей сайдинга для установки с запасом.

Для наглядности вычисления отображены формулой:

((S всех стен дома – S окон и дверей) / S панели) х 1,10

Запас в 10% необходим на обрезь и подгонку.

Далее нужно окончательно остановить свой выбор на конкретной марке, с которой далее и будем работать. Это необходимо, так как монтаж разных моделей сайдинга может существенно отличаться – потребуется другой шаг обрешётки, либо иное её устройство для стартовых и доборных элементов.

Почему используют метод нахлеста

Преимущества

Данный метод имеет ряд значительных преимуществ, благодаря которым и снискал популярность. Плюсы применения нахлеста при монтаже сайдинга:

При монтаже встык с использованием Н-профиля панели сайдинга приходится подрезать. Облицовка внахлест позволяет избежать значительных потерь материалов.
Н-профиль, используемый при монтаже панелей встык, всегда бросается в глаза. Метод нахлеста при соблюдении правил, наоборот, позволяет добиться идеально ровной поверхности.
Нередко в магазинах стройматериалов Н-профиль предлагается лишь в нескольких цветовых решениях. Монтаж внахлест позволяет облицевать фасад в одной цветовой гамме.
Еще одно преимущество данного метода заключается в простоте монтажа. Исключаются две операции: установка соединительной планки и подгонка панелей под один размер. Даже используя наемных рабочих, можно сэкономить деньги.

Недостатки

Любой метод облицовки имеет помимо преимуществ недостатки. Основные минусы монтажа сайдинга внахлест следующие:

В месте соединения панелей образуется стык. По направлению монтажа поверхность фасада выглядит красиво, а вот с обратной – наоборот. При рассмотрении поближе стыки заметны и даже после усадки сайдинга не исчезнут.
Если дом расположен у дороги, стыки рано или поздно заполнятся пылью и грязью. Это неминуемо влечет за собой их чистку и затраты времени и сил.
Нарушение технологии монтажа хотя бы на одном из его этапов может повлечь за собой вздыбливание панелей. В таком случае фасад уже сложно будет назвать идеально ровным.
Монтаж внахлест требует внимательности и аккуратности. Если нужен красивый фасад, за квалифицированного специалиста придется переплатить. А самостоятельная установка — это, соответственно, значительные затраты собственного времени.

Случаи необходимости монтажа сайдинга внахлест

1. Недоступность соединительной планки

Если у вас нет возможности приобрести или установить соединительную планку для сайдинга, то монтаж внахлест становится необходимым. В таком случае вы можете использовать специальный инструмент для монтажа внахлест.

2. Усиление защитных свойств

Соединение сайдинга внахлест увеличивает защитные свойства вашего дома. Это объясняется тем, что такой монтаж создает дополнительный барьер, который обеспечивает более надежную защиту от воды и влаги.

3. Углубление рисунка сайдинга

Если у вас есть сайдинг со сложным рисунком, то установка внахлест помогает углубить этот рисунок. Без соединительной планки, вы можете точнее выравнивать и комбинировать сайдинг, что создает более эстетичный и привлекательный вид вашего дома.

4. Устойчивость к ветру

Монтаж сайдинга внахлест позволяет дополнительно усилить его устойчивость к ветру. Такой монтаж обеспечивает более сильное крепление, что позволяет более надежно защитить ваш дом от повреждений в случае сильного ветра или непогоды.

Монтаж внахлест

Как известно, виниловый садинг обладает достаточно большим коэффициентом линейного расширения, сильно зависящим от температуры. Как видно на видео, показывающем неправильно смонтированные фасады, это свойство вызывает расхождение панелей в месте стыка, что обязательно повлечет за собой попадание воды или снега под фасадную облицовку с образованием мест повышенной влажности, негативно сказывающихся на «здоровье» несущей стены здания.

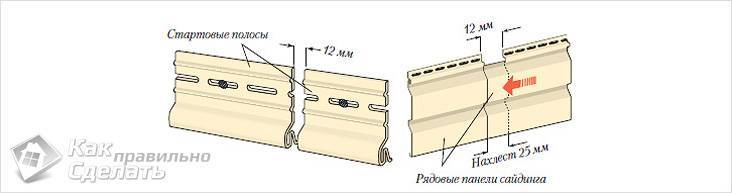

Чтобы избежать этой неприятности стыковка панели выполняется с нахлестом не менее 25 мм и тепловым и зазором между замковыми планками от 6 до 20 мм в зависимости от наружной температуры на момент монтажа. Соблюдение этого условия вместе с подвижным креплением позволят избежать тепловой деформации и расхождения замкового соединения между рядами.

Выполняя соединение сайдинга внахлест, следует помнить, что нижний или верхний ряды облицовки должны перекрывать место стыка, поэтому не следует производить соединение рядов друг над другом за исключением случаев, когда сайдинг закрепляется на планках обрешетки, специально смонтированных в месте стыковки панелей внахлест.

Монтируя сайдинг в местах оконных или дверных проемов, следует избегать соединений внахлест, чтобы обеспечить герметичность и прочность облицовки, а места соединений перенести на другое место фасада.

Еще один фактор, который необходимо обязательно учитывать в том случае, когда сайдинг соединяется внахлест и такое соединение довольно многочисленно по всей площади фасада – это направлении освещенности, преобладающее в течение суток. Чтобы качественно скрыть шов, образующийся при стыковке монтаж верхней панели должен осуществляться с теневой стороны по отношению к нижней.

Тогда направленный на соединение солнечный свет не будет отбрасывать тень от стыка, чем и достигается его маскировка на поверхности фасада. При правильно выбранном направлении света практически не видна стыковка сайдинга внахлест на фото с максимальным увеличением, а тем более при рассмотрении поверхности фасада с некоторого расстояния.

Соединять сайдинг внахлест приходится и в тех случаях, когда осуществляется монтаж панелей в местах выхода кабелей или трубопроводов, демонтаж которых связан с определенными трудностями, а иногда просто невозможен. Показанные на фото части фасадов с отходящими трубопроводами облицованы виниловыми панелями, используя соединение именно внахлест.

При попадании внешних объектов на горизонтальную полосу именно с этого места и следует начинать облицовку, вырезав сайдинг на необходимую глубину для соблюдения тепловых зазоров. Вырез верхней панели осуществляется зеркально, что позволяет скрыть место стыка и вывести трубу или кабель через аккуратное овальное отверстие, которое можно закрыть декоративным элементом.

Заключение

Если посмотреть как соединить сайдинг внахлест на видео, подробно рассказывающем о всех тонкостях этой непростой технологической операции можно использовать эти знания при самостоятельном выполнения работ или для того, чтобы проконтролировать действия строителей, чтобы в итоге получилась качественная, долговечная и красивая отделка.

Что такое классическая «американка»

Если в нашей стране для отделки фасадных стен зданий применялись, в лучшем случае, обыкновенные обрезные доски, то в Америке был немного иной подход. Для сайдинга внахлест использовались пиломатериалы со специальным профилем. В чем преимущества «американки»?

«Американка» — деревянный сайдинг

Доски имеют не прямоугольный, а клиновидный профиль. За счет этого значительно улучшается дизайнерский вид поверхностей. Уменьшается угол наклона нижних граней, поверхность становится менее ребристой. Еще один плюс – величина нахлеста не оказывает влияния на угол наклона ламелей.
Сайдинг «американка»
Нижние грани досок менее заметны, а именно на них быстрее всего появляются трещины, отслаивается краска. Дело в том, что на эти поверхности попадает больше всего влаги, они дольше сохнут. Как результат – натуральная древесина не выдерживает таких жестких условий эксплуатации. Уменьшение угла наклона укоряет процесс естественной сушки, относительная влажность быстрее принимает оптимальные значения.
«Американка»
Упрощается процесс монтажа. Технология сайдинга внахлест предполагает фиксацию гвоздями или саморезами. Чем меньше толщина досок, тем легче работать.

Крепление «американки»
Из одного кубометра древесины деревообрабатывающие предприятия производят больше продукции. Из стружки, полученной во время строгания клиновидной доски, изготавливаются древесные плиты различных видов. Такая технология минимизирует количество отходов, повышает рентабельность экономической деятельности предприятий.
Уменьшается нагрузка на стены и фундаменты, обрешетку можно делать из тонких реек. Эти факторы оказывают положительное влияние на себестоимость отделки дома.

Примерная стоимость на просторах Интернета

Деревянная обрешетка под сайдинг

Плюсы и минусы монтажа вагонки ёлочкой

Если вы выбираете фасадную отделку, то, понятно, перебираете преимущества и недостатки каждого варианта. У американки плюсов больше, чем минусов.

Плюсы

Минусы

Дешевизна
Для обшивки подойдет как обрезная, так и необрезная строганная доска. Лучше сухая. Толщина может быть от 15 до 25 мм, высота 140-150 мм, длина обычно 600 мм. В рознице цена за 1 шт. составит от 250 до 320 руб в зависимости от размера и качества. То есть куб, ориентировочно, стоит 13000 руб.

Усадка
Как бы хорошо ни была высушена доска, она все равно даст усадку. А это значит есть шанс, что её «поведёт», начнёт выкручивать.
Как лечить:покупать хорошую доску камерной сушки, проверить влагомером уровень влажности перед покупкой.

Эстетика
Уложенная ёлочкой доска выглядит очень красиво. Она придаёт постройке объём, оригинальность и антураж Нового Света. Широко используется в архитектурных стилях «Хай-Тек», «Сканди», «Лофт».

Трудоёмкость монтажа
Доска довольно узкая, поэтому чтобы замостить ею большой по площади фаса, уйдет много времени. К тому же надо следить за размером нахлёста, постоянно проверять по уровню правильное положение.

Защита
Раньше люди далеко не для красоты запаривались над укладкой доски внахлест. Это имело вполне оправданный смысл — так вода стекала по доске, не затекая под обшивку. Такие фасады оставались в приличном виде десятилетиями.
Сюда же отнесем теплозащиту. Благодаря зазорам между финишным покрытием и стеной постройки образовывается воздушная подушка. Воздух имеет низкую теплопроводность, что обеспечивает сохранение тепла внутри здания.

Деревянные болячки

ПотемнениеДаже с пропиткой и прочими современными лакокрасочными со временем беленькая и чистенькакая когда-то доска потемнеет. То есть придется каждые 2-3 года красить фасад.

Гниение, плесень, короедыЕсли пренебрегать хим.обработкой, то рано или поздно доска начнет гнить. А еще может завестись плесень, различные короеды так и будут норовить разрушить вашу красоту.

Вентиляция
Опять же благодаря зазорам обеспечивается отличная вентиляция фасада

Это очень важно при строительстве бани. Доски очень быстро сохнут — конденсат просто не успевает образовываться

Установка внешних угловых планок

Внешние угловые планки устанавливаются подобным образом, с поправкой на обратную геометрию элемента. Та же методика стыкования внахлест, обязательны температурные зазоры и т.д. В качестве замены сложному уголку можно использовать две J-планки, расположенные по углам плотно друг к другу.

Для наружных углов возможен более простой способ оформления — при помощи простого уголка, который устанавливается поверх панелей. В этом случае сайдинг устанавливается сначала без уголка, так, чтобы стык плоскостей получился наиболее аккуратным, после чего поверх привинчивается простой уголок. Часто такой вариант оказывается наиболее предпочтительным, поскольку он проще и для неподготовленных людей этот вариант представляется оптимальным.

Когда выполняется соединение сайдинга внахлест

Нахлест панелей друг на друга по краям используется для определенных целей:

Также использовать методику внахлест можно при отсутствии необходимых изделий. Хотя сайдинг (особенно виниловый) широко распространен, приобрести доборный соединитель не всегда возможно. А ехать в другой город за нужным элементом иногда нецелесообразно.

Если в наличии не оказалось «Н» профиля, то облицовку можно смонтировать внахлест

Такой способ имеет и некоторые минусы:

Существенный недостаток – в местах соединения образуется заметный стык. Если со стороны направления монтажа все выглядит красиво, то с обратной вид может быть совершенно другим. При ближайшем рассмотрении щели оказываются довольно большими. После усадки покрытия они становятся менее заметными, но не исчезают.
При расположении дома вблизи проезжей части стыки могут заполняться пылью и грязью.
Нарушение технологии установки приведет к вздыбливанию соединительных участков.
