Как самостоятельно собрать водосточную систему?
Хотя пластиковые системы ТехноНИКОЛЬ можно монтировать как на новые, так и на уже эксплуатируемые здания, всё же предпочтительнее производить установку конструкции до укладки кровельного покрытия. Систему устанавливают на стропильную систему либо на лобовую карнизную планку.
Чтобы рассчитать количество элементов системы, рекомендуем воспользоваться специальным калькулятором для расчета водосточной системы.
Калькулятор расчета водосточной системы (скриншот с сайта nav.tn.ru) Для проверки данных (или самостоятельного расчета, если вы не доверяете чужому мнению) можно воспользоваться следующими ориентировочными значениями.
Число желобов равно суммарной длине карнизного свеса, деленной на длину желобов. Продольные соединения двух желобов оформляются специальными прямыми соединительными элементами – по одному на каждое, угловые – изогнутыми под 90° или 135°. Каждый глухой конец желоба требует одной торцевой заглушки.
Желоб и угол желоба 135°
Каждый скат должен иметь одну воронку; для скатов большой площади число воронок может быть увеличено. Считается, что на 50 м2 кровли должна приходиться 1 воронка. К каждой воронке обычно прикрепляется специальное колено, соединяющее ее со сливной трубой.
Воронка, соединитель желоба и торцевая заглушка желоба
Число водосточных труб: высота стены делится на длину секции трубы (ее нужно уточнить у производителя), полученный результат умножается на число воронок. Для каждого соединения секций потребуется 1 соединительная муфта. На нижнюю часть каждой трубы устанавливается 1 водосточный слив, направляющий поток воды в нужную сторону.
Труба, соединительная муфта трубы и колено
Для обхода архитектурных элементов здания и изменения направления стока по трубе используется колено 135°. Для изменения потока воды в желобах – универсальный угол 90°/135° или регулируемый угол 90-150°. Количество этих элементов зависит от особенностей вашего дома.
Количество кронштейнов при креплении желоба к лобовой доске карниза берется из расчета, что они должны располагаться на расстоянии 0,5 – 0,6 м друг от друга. При креплении кронштейнов к стропильным ногам потребуются специальные удлинители; число кронштейнов и удлинителей равняется числу стропил.
Кронштейн желоба и хомут трубы
Число хомутов для крепления водосточной трубы определяется из расчета: 1 хомут на 1,5 м высоты стены, к результату прибавляют 1 и умножают на число воронок.
Длина защитной решетки (нужна для того, чтобы в желоба не попадал мусор) принимается равной длине желобов.
Как правильно установить водостоки на крыше в зависимости от типа кровли
Перед тем как установить водосток, необходимо разобраться с каким типом крыши предстоит работать, и какие нюансы монтажа придется соблюдать. Так, например, в случае плоской крыши допустимо использование специальных сливных воронок, которые устанавливают прямо в отверстия перекрытий. Попадающая в них вода по тубам спускается вниз и попадает в систему ливневой канализации.
На зданиях с плоской крышей невозможно установить наружную систему водоотведения, поэтому их оборудуют сливными воронками
Однако позаботиться о такой водосточной системе потребуется заранее, чтобы еще на этапе строительства плоской крыши, можно было предусмотреть специальные уклоны к местам слива. Они позволят дождевой воде попадать прямо в воронку. Если же на крыше есть парапет, то отвод воды будет осуществляться прямо через него при помощи горизонтальных воронок для кровли – скапперов. Проходя через них, вода попадает в трубы.
Совсем иначе и более привычно выглядит водосточная система для наклонных крыш. В этом случае используется наружный водосток, который включает в себя желоба, отвечающие за проведение дождевой воды к трубам.
Расположение воронок на поверхности кровли проектируется с учётом изломов профиля

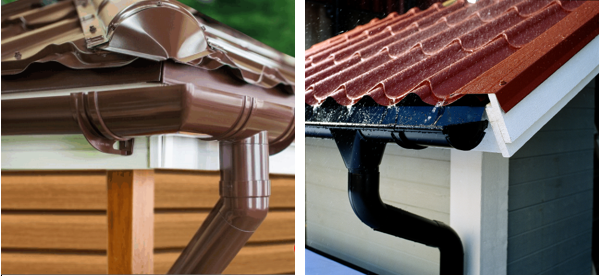

Пластик или металл, что лучше: сравнительные характеристики ↑
Металлические детали и крепежные элементы прочнее пластиковых. Хомуты некоторых выдерживают нагрузку порядка 180 кг, то есть вполне могут выдержать вес двух работников.
В металлических системах выполняется жесткое крепление труб и желобов – в хомутах и кронштейнах, соответственно. Зажатые, они просто не могут двигаться. Что же касается пластиковых, то в этом случае плотное зажатие желоба или трубы запрещается инструкцией. Связано это с наличием у них высокого теплового расширения.
Коэффициент теплого расширения пластика превышает значение этого показателя у стали в 6 раз, то есть элементы из этого материала во столько же раз больше удлиняются и укорачиваются. Такой изменчивый желоб категорически нельзя плотно фиксировать, в противном случае уже где-то через год можно ожидать деформации водосточной системы.

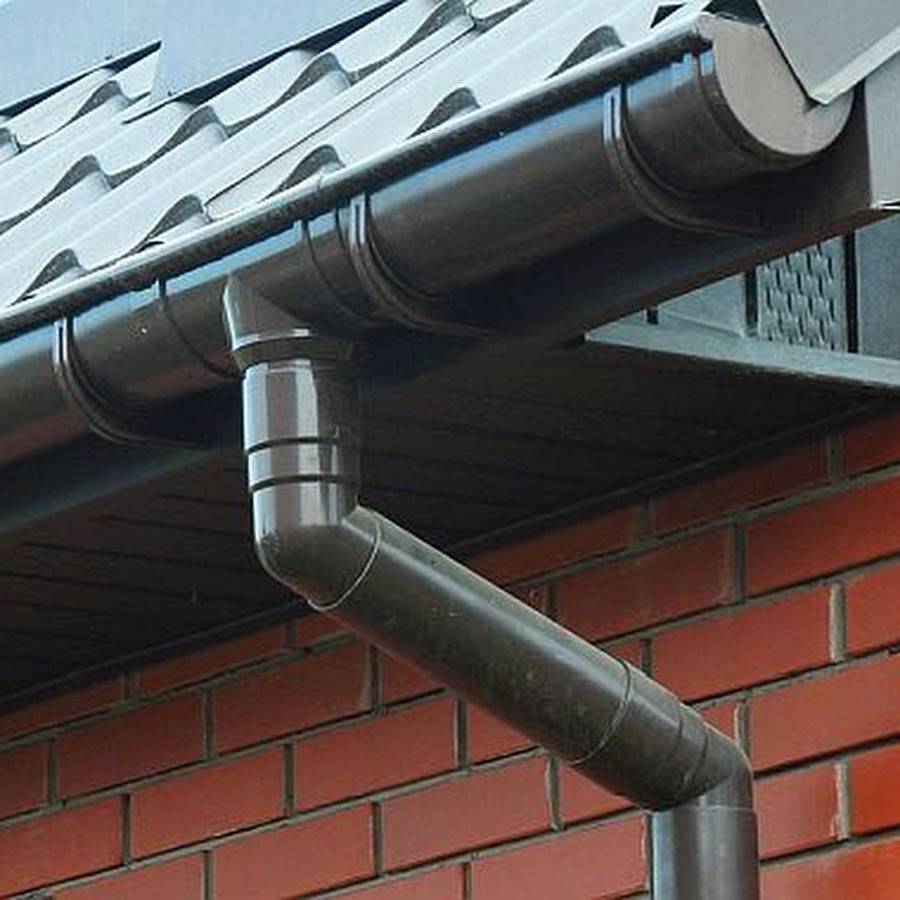

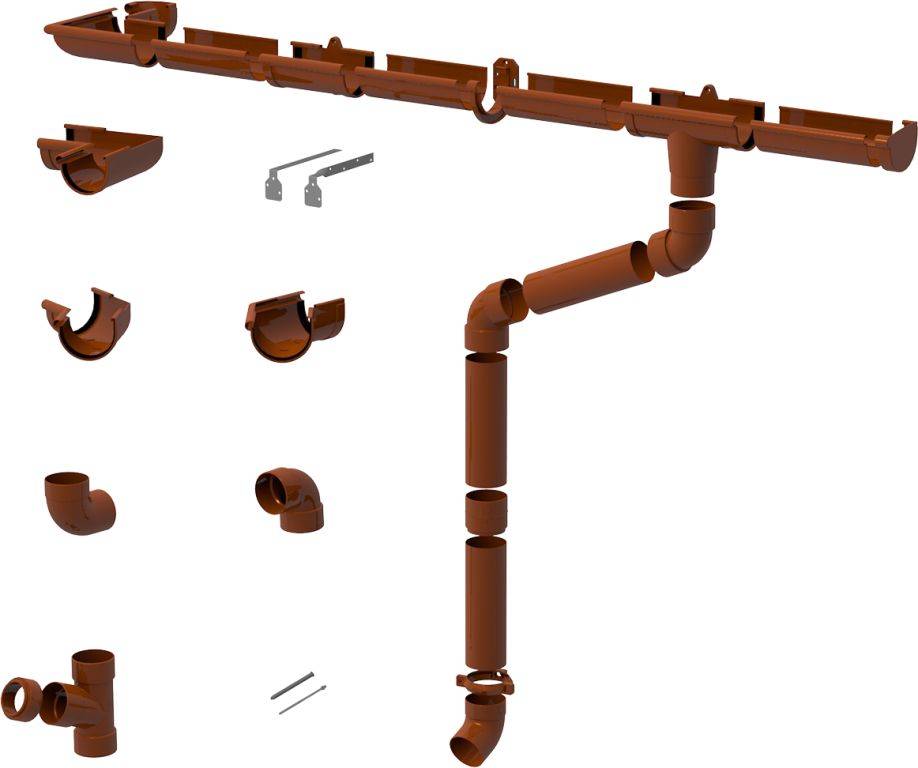

Пластик вообще не ржавеет, изделия из него устойчивы к коррозии. Их можно устанавливать и на морском побережье, где окружающая среда очень агрессивная – насыщенный солью морской воздух.

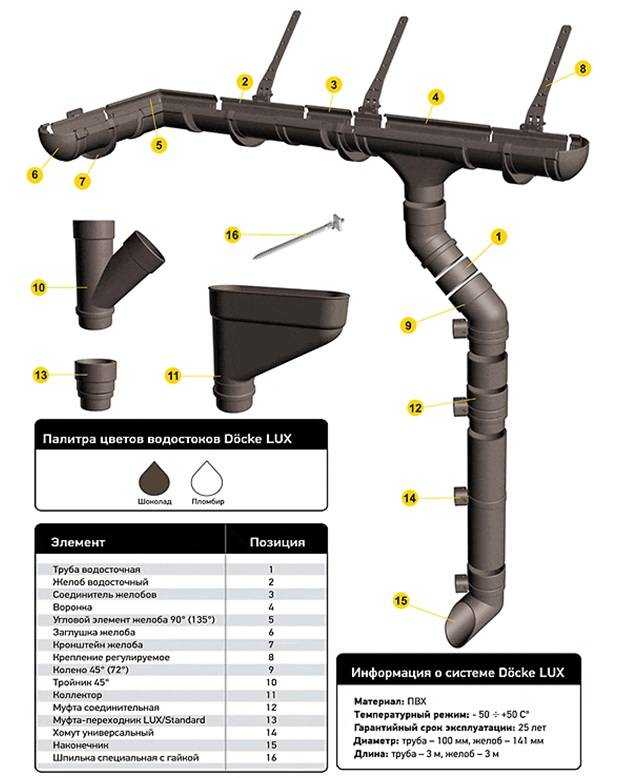

Очередность действий при монтаже водоотвода, независимо от материала, примерно схожа. Отличается только метод крепления элементов.
- Пластиковые детали – соединители, заглушки, воронки – крепят при помощи клея, создавая неразрывное соединение.
- Металлические же части фиксируют или при помощи гибких лепестков, или на замках.
Металлический монтировать, пожалуй, проще. Ответить однозначно, какой водосток лучше, пластиковый или металлический, сложно – оба хороши по-своему. Все зависит от домовладельца, его предпочтений и бюджета.
Чтобы определиться, какой водосток выбрать, металлический или пластиковый, нужно провести сравнительный анализ, учитывая следующие критерии:
- Водосток должен справляться с расчетной ливневой и снеговой нагрузкой для данного климатического пояса.
- По эстетическим параметрам система подбирается под общий экстерьер здания, учитывая цвет кровли и стен.
- Чтобы оценить собственные возможности, перед закупкой материалов следует рассчитать необходимое количество элементов водоотвода и крепежа. Исходя из полученного объема и максимально допустимого бюджета, отведенного на водосток, хозяин определит, какая именно система вписывается в заданные параметры.
- Для домов, расположенных в прибрежных районах с насыщенными солевыми испарениями в воздухе, лучше всего выбирать пластиковые водостоки. Пластик, в отличие от стальных изделий, не подвержен коррозии.
- В северных районах с резкими перепадами температуры и высокими снеговыми нагрузками, предпочтительней использовать металлические системы в комплекте со снегозадержателями.
- Материал кровли также влияет на выбор водоотвода. Для металлочерепицы или профнастила лучше выбирать металлические водостоки, а для кровель из мягких материалов – ПВХ.
- Дорогие медные или алюминиевые системы не следует устанавливать на бюджетной кровле. И наоборот, оцинкованные трубы и желоба будут странно смотреться на дорогой крыше.
ЧИТАТЬ ДАЛЕЕ: Выбор Металлосайдинга под дерево: монтаж и характеристики Видео- Обзор домов
В целом, владельцу коттеджа или дачи, нужно ориентироваться на свои финансовые возможности, предложения местных поставщиков, вкус и климатические условия в районе установки дома.
Срок службы водосточной системы в частном доме зависит от материала из которого она сделана и правильно выполненного монтажа.
Чтобы понять какой водосток лучше, пластиковый или металлический, надо сравнить характеристики продукции известных торговых марок. Каждый тип водостоков имеет свои достоинства и недостатки, а также приверженцев среди строителей.
depositphotos
Особенности металлических водостоков
Металлические водостоки использовались для отвода воды как в прошлом, так и в современном мире. При этом, если раньше была распространена металлическая водосточная система из цинка или чугуна, то сегодня эти сплавы не пользуется популярностью, так как изделия из них очень быстро приходили в негодность, ведь без специального покрытия такие металлы довольно быстро ржавели. Сейчас пользователи могут приобрести следующие разновидности металлических водостоков:
- стальные;
- алюминиевые;
- титан-цинковые;
- медные.
Каждая разновидность отличается своими особыми характеристиками, поэтому в зависимости от конкретного материала может отличаться срок службы изделия и цена на продукцию.
Стальной водосток
Наиболее доступный вариант металлического водостока – это система из оцинкованной холоднокатаной стали. Толщина металла составляет 0,5-0,7 мм, но этого вполне достаточно, чтобы обеспечить высокую прочность водостоку и долговечность. Чтобы продлить эксплуатационный срок, а также придать конструкции более декоративный вид, стальные элементы снаружи и внутри покрываются одним из полимеров, в частности, это может быть:
- пластизол;
- пурал;
- полиэстер.
В зависимости от конкретного варианта покрытия, могут изменяться такие характеристики, как морозоустойчивость, стойкость к УФ-излучению, цветостойкость и так далее. Однако, в целом этот вариант отличается хорошими эксплуатационными характеристиками, большим цветовым разнообразием, доступной стоимостью и длительным сроком службы.

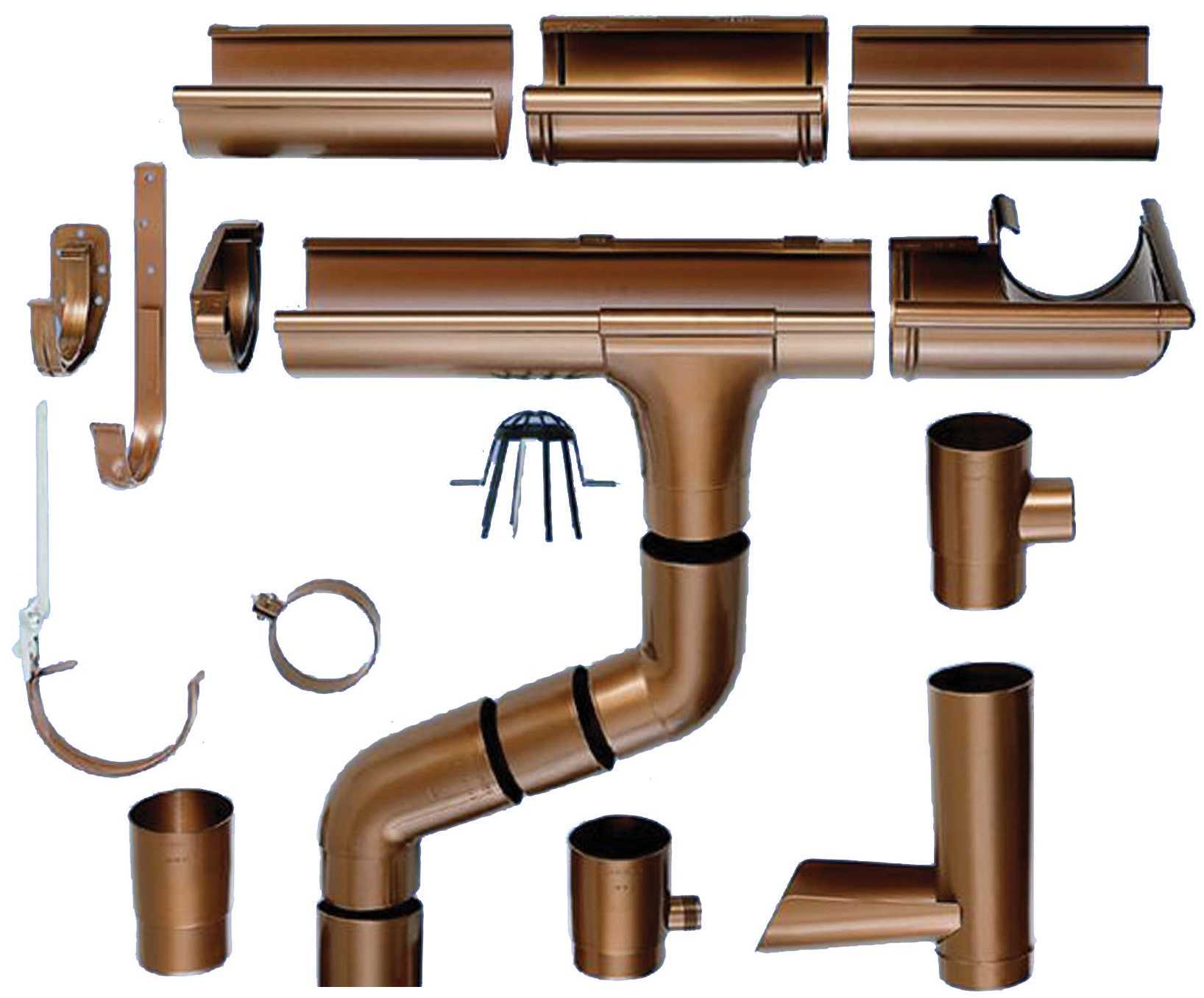

Медный водосток
Медь – это экологически безопасный материал, с которым легко работать, так как он достаточно гибкий и пластичный, но при этом прочный. Изделия не деформируются под воздействием холода или жары, а также на их поверхности не остается царапин и других механических повреждений. Благодаря таким качествам, водосточным системам можно придать различные формы, в том числе и нестандартные. Для производства элементов водоотвода применяется медный лист толщиной 0,55-0,9 мм. Система из меди отличается наиболее высоким показателем долговечности. Это надежные и прочные изделия, устойчивые к агрессивным условиям среды. Однако, главный их недостаток в том, что они довольно дорогие и массивные. Разумеется, если финансовый вопрос не проблема, то такой водосток действительно сможет сохранять целостность строения многие десятилетия и при этом станет украшением экстерьера.
Водосток из титан-цинка
Этот сплав отличается высокой стойкостью к коррозии, долговечностью и прочностью. Однако, стоимость его сравнима с ценой на медные изделия. В состав сплава входит медь и алюминий, то есть материалы, отличаемые пластичностью, а за повышение коррозийной стойкости отвечает титан. Толщина используемого металла составляет 0,65-0,8 мм.
Алюминиевый водоотвод
Системы из алюминия считаются самыми легкими из всех видов металлических водостоков. Благодаря малому весу материала, появляется возможность увеличить толщину элементов. То есть, стенки водостоков имеют толщину 1-1,6 мм, что делает изделие максимально прочным и надежным.
В целом металлический водосток отличается высокой долговечностью, прочностью, стойкостью к коррозии и механическим повреждениям, широким дизайнерским разнообразием, не боится воздействия солнца и холода, а уход за ним не отличается особыми проблемами. Однако, минусом может считаться высокая стоимость, большой вес и шумность, особенно в том случае, если система не имеет внутреннего покрытия из полимеров.
Видео по теме:
Какой материал для водосточной системы предпочесть
На решение о выборе той или иной системы водостока для вашего дома влияют несколько факторов:
- Этажность строения. Пластиковые ливневки показывают себя лучше на одноэтажных постройках, где нагрузка на систему меньше.
- Климат. В северных районах, где зима отличается суровостью, обилием снега, предпочтение разумнее отдать металлу.
- Возраст и состояние строения. На дом со стажем навешивать тяжелые желоба следует после проверки возможностей стропильной системы. Здесь решать будет уже не хозяин, а техническое состояние жилья.
Стоимость и архитектурные предпочтения также оказывают влияние на выбор материала, но носят, скорей, субъективный характер.
Плюсы и минусы металлических водостоков
Металлические водосточные системы это классический вариант. Их строят несколько столетий, причем первые водостоки имели собственное решение в виде скульптурных композиций. До середины прошлого столетия металлические желоба делали в двух вариантах: стальные и медные. Сегодня рынок предлагает более широкий выбор.
Современные водосточные желоба из металла предлагаются из следующих материалов:
- оцинкованная сталь;
- оцинкованная сталь с полимерным покрытием;
- алюминий;
- титан-цинковые;
- медные.
Желоба из оцинкованной стали самый простой и доступный вариант устроить водосток, например, для дачного домика своими руками.
Оцинкованные желоба, подвешенные на проволоке – популярное и дешевое решение проблемы водоотведения на хозяйственных постройках. При строительстве новых зданий оцинкованные водоотводы являются бюджетным, но не слишком популярным решением. Срок службы таких желобов — 15-25 лет.
Оцинкованная сталь с полимерным покрытием – более дорогой и цивилизованный водосток. Слой полимера продлевает жизнь металлу до 50 лет и позволяет получить широкую гамму цветовых решений по шкале RAL. Преимущество металлопластиковых желобов и в том, что их можно подобрать в тон кровельному покрытию. Если при этом у водостока и кровли одинаков состав полимера, то выгорать они будут также одновременно.
Титан-цинковый сплав состоит на 99,9% из чистого цинка, в который в микродозах добавляют титан, медь и алюминий для придания металлу пластичности. Материал долговечный, поскольку цинк на воздухе окисляется, покрываясь защитной оксидной пленкой подобно меди.
Титан-цинковые и медные желоба по своим техническим характеристикам очень близки. Они практически не подвержены коррозии, не нуждаются в дополнительном уходе (кроме прочистки, но это не зависит от материала). Оба металла пластичны, что позволяет создать герметичную систему водоотведения любой конфигурации. Разница между ними в цвете. Титан-цинковые желоба серые, со временем приобретают матовый асфальтовый цвет. Медные желоба – рыжие, со временем окисляются и становятся зеленоватыми.
Каждый металл имеет свои плюсы и минусы, но есть общие для них характеристики.
Рекомендуем ознакомиться: Самостоятельная установка теплообменника самоварного типа на трубу дымохода
Достоинства металлических водостоков:
- Механическая прочность. Водосточная система из металла устойчива к весовым нагрузкам, когда потоки воды интенсивные и желоба переполняются. Металл не деформируется под ударными нагрузками, например, при сходе с крыши снега и льда.
- Температурная устойчивость. Диапазон температуры эксплуатации металлических водостоков от -70 до +120 градусов. Это расширяет зону из использования до максимальной. При этом металл не изменяет своей конфигурации, имеет настолько небольшой коэффициент расширения, что в случае с водосточным желобом им можно пренебречь.
- Длительный срок службы. Самые «недолговечные» желоба — стальные с оцинкованным покрытием. Они простоят до 25 лет, но после 10-15 лет эксплуатации значительно ухудшается их внешний вид. Долгожителями являются медные и титан-цинковые водостоки. Они служат более 120 лет.
- Простота монтажа. Все элементы готового металлического водостока соединяются посредством защелкивания. Здесь не требуется устанавливать компенсаторы, резиновые уплотнители.
Минусы водостоков из металла:
- Вес. Металл, даже самый легкий, тяжелее пластика. Если для нового дома вес водосточной системы не имеет большого значения, то на старой кровле вес может стать критерием отбора.
- Цена. Металлический водосток дороже пластикового. В случае с медью разница оценивается в разы.
- Шум. Этот недостаток можно назвать относительным. Современные дома на этапе строительства защищают от внешнего шума. В старых домах шум доставляет серьезные неудобства.
Металлические желоба подходят для любого вида кровли. Они естественно выглядят на строении любого типа. Водостоки из металла – это проверенное временем решение проблемы отвода атмосферной влаги.
Расчёт и монтаж
Установить систему водоотведения в частном доме можно своими руками или при помощи профессионалов. В любом случае работа начинается с расчета всех необходимых материалов. Прежде всего, необходимо приобрести готовую водосточную систему. Это существенно облегчит процесс монтажа конструкции, тем более что в современных строительных магазинах представлен огромный выбор подобных товаров. В зависимости от своих предпочтений, выберите пластиковую или металлическую систему, которая окрашена гальваническим методом.

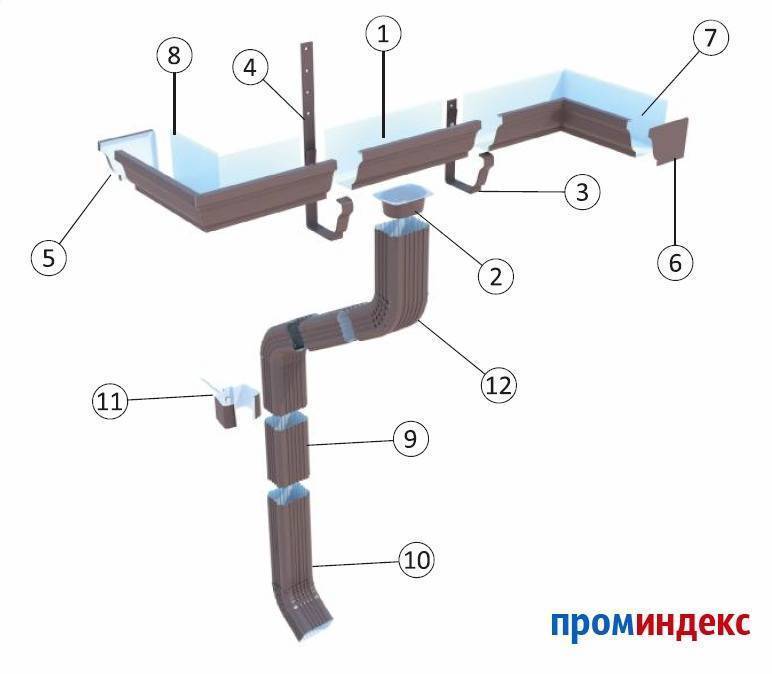

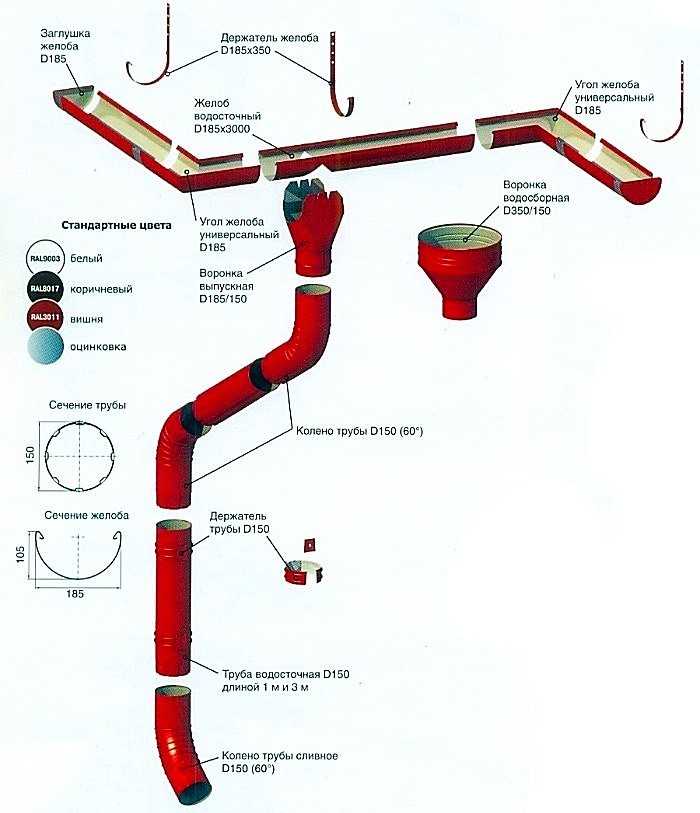

Для сооружения водостока понадобятся следующие элементы:
- желоба или лотки – их стандартная длина составляет 3 м;
- трубы для вертикального отвода дождевой и талой воды длиной 3 или 4 метра;
- кронштейны для фиксации лотков;
- хомуты для крепления труб;
- воронки;
- колена;
- силиконовый герметик для обработки стыков элементов водостоков крыши.
Также необходимо заранее приготовить все необходимые инструменты: рулетку, шуруповерт, отвес, ножовку по металлу.
Проводим расчет необходимого количества элементов.
- Лотки. Чтобы безошибочно рассчитать количество необходимых желобов для простой двускатной крыши, надо измерить длину карниза и разделить его на 3 (длину лотка), а результат округлить в большую сторону. При выполнении расчетов следует обязательно учитывать, что лотки монтируются под уклоном примерно в 2-5 градусов и вставляются друг в друга для обеспечения максимальной герметичности конструкции. Таким образом, соединение получается с нахлестом 5-10 сантиметров.
- Трубы. При расчете диаметра труб следует учитывать площадь ската крыши и примерный объем воды, который будет проходить по ней. Чем больше будет объем, тем больший диаметр должен быть у трубы. То же правило касается и лотков. Рассмотрим примеры расчетов для разных случаев, когда площадь ската: менее 50 м2: диаметр трубы – 75 мм, ширина лотков – 100 мм;
- 50-100 м2: диаметр трубы – 87 мм, ширина лотков – 125 мм;
- более 150 м2: диаметр трубы – 100-120 мм, ширина лотов – 190 мм.
Для того чтобы рассчитать число необходимых труб, нужно измерить высоту от земли до карниза, умножить результат на 4 (количество стояков) и разделить на 3 (длина изделия). При необходимости число труб может быть увеличено.
- Воронки. Эти звенья конструкции устанавливают в углах строения, а значит, для четырехугольного дома с двускатной крышей понадобится минимум 4 воронки. В том случае, если карниз сооружения длиннее стандартного, можно установить несколько дополнительных воронок (не реже, чем 1 на 10 м желоба), чтобы снизить нагрузку на крышу.
- Кронштейны, хомуты, колена. Кронштейны для лотков устанавливаются через каждые 50-60 см. Для крепления каждой трубы понадобится в среднем 2 хомута. Количество колен отличается в зависимости от сложности конструкции, их может быть 2 или 4.
- Количество углов и заглушек к ним зависит от конфигурации крыши.
Установка

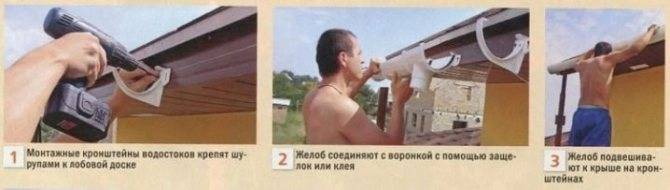

Весь монтаж осуществляется сверху вниз – это важное правило, которым нельзя пренебрегать. Только в этом случае качество монтажа будет на высшем уровне
- Находим середину карниза и ставим там точку, именно в этом месте необходимо закрепить первый кронштейн. При этом верхний край желоба должен быть уложен на него так, чтобы расстояние между его краем и кровлей составляло не менее 3 сантиметров. За счет этого вода при попадании в лоток не будет разбрызгиваться.
- В отмеченную точку вкручивается саморез, к нему привязывается специальная прочная леска. По данной линии устанавливаем остальные кронштейны.
- Укладываем желоба. При необходимости лотки подрезаются при помощи ножовки, а края шлифуются напильником.
- Далее выполняем установку труб. Если труба не имеет каких-либо изгибов, то достаточно просто вставить ее край в воронку. В процессе работы необходимо использовать отвес для соблюдения строгой вертикальности конструкции. Если водосточная труба монтируется на сложном участке, имеющем изгибы, то при ее монтаже используются специальные колена.
- Для крепления труб применяются хомуты разных форм. Они могут крепиться непосредственно к стене дома или на некотором расстоянии от нее. Хомуты обязательно устанавливаются в месте соединения двух труб. При необходимости можно монтировать дополнительный хомут посередине каждой трубы.
- Если на участке проведена ливневая канализация, то нижние края труб требуется отвести в водоприемники.
- На этом процесс установки водосточной системы заканчивается. Если четко соблюдать инструкцию, то монтаж не отнимет много времени и сил.
Монтаж водосточной системы.
Для монтажа водосточной системы не обязательно обладать специальными навыками строителя. Для этого необходимо, чтобы имелся необходимый инструмент, подробная инструкция по монтажу водосточных систем, ну и чтобы «руки торчали из нужного места». Весь процесс монтажа водосточной системы можно разделить на несколько этапов:
Создание проекта водосточной системы.
При выборе места и количества водосточных труб необходимо измерить длину карниза. Если длина монтажа водосточного желоба не превышает 10 м., то монтируют одну водосточную трубу на южном углу здания. При размере карниза превышающим длину в 10 м., необходимо монтировать две водосточные трубы по разным углам здания с уклоном желобов в направлении от середины карниза к углам здания.
Количество водостоков
Создание проекта водосточной системы зависит от конфигурации и размеров кровли здания. Примерный план размещения водосточных систем на различных видах кровель можно посмотреть на следующей схеме.
Монтаж крюков для желобов водосточной системы.
Крюки для крепления водосточных желобов бывают длинные регулируемые и короткие.
Короткие крюки крепятся саморезами только к торцевой доске, а длинные крюки необходимо загнуть под углом ската кровли и закрепить на первой шаговой обрешётке в распил. Длинные крюки устанавливают до монтажа кровельного покрытия.
Перед монтажом крюков необходимо сделать разметку и загиб крюков таким образом, чтобы каждый следующий крюк крепился на 2-3 мм ниже предыдущего.
При этом крепление первого крюка должно быть в 150 мм. от лобовой доски на таком уровне, чтобы положение верхней точки водосточного желоба было на 25-30 мм. ниже уровня воображаемой линии продолжения ската кровли. Расстояние между крюками необходимо выдерживать в пределах 600-900 мм.
Установка водосточных желобов.
Перед монтажом водосточных желобов необходимо нарезать желоба нужных размеров, установить воронки и заглушки на желоба.
Для установки воронки вырезаем в желобе отверстие под воронку при помощи ножовки, отгибаем края таким образом, чтобы загиб был направлен по ходу движения воды в воронку.

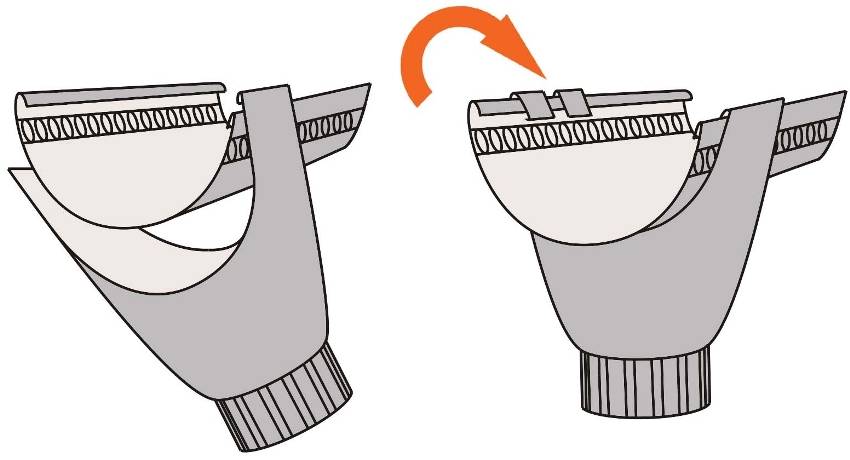

Установка воронки осуществляется с внешнего загиба желоба и фиксируется с внутренней стороны зажимами.
Заглушки на торцы водосточных желобов устанавливаются при помощи резинового молотка путём ручного прессования. Для лучшей герметизации рекомендуется промазать узел примыкания заглушки битумным герметиком с внутренней стороны желоба. Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Соединение желобов осуществляется с помощью стыковочных замков. При соединении водосточных желобов, между торцами соединяемых частей необходимо оставить зазор 2-3 мм. для компенсации температурных расширений. Для лучшей герметизации соединения на резиновую прокладку рекомендуется наносить битумный герметик по краям и в центре прокладки. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке поворотных углов водосточных желобов применяем ту же технологию, как и при соединении желобов между собой.
4.Установка водосточных труб.
Установку вертикальных водостоков необходимо производить с помощью специальных крепёжных хомутов к стенам здания на расстоянии 40-60 мм. от них. Промежуток между крепёжными хомутами не должен превышать 2000 мм. по вертикали. Длина дюбеля для крепления хомута должна быть такой, чтобы он заходил в твёрдую часть здания на 80-100 мм.
Для соединения желоба на карнизе с водосточной трубой на стене используют два колена, соединённых между собой удлинителем трубы необходимого размера. Заводские водосточные трубы имеют с одного края меньший диаметр для соединения с соседней трубой
При монтаже труб важно вставлять верхнюю трубу в нижнюю, для исключения протечек при движении воды. Также важно помнить, что обрезку труб следует производить со стороны не зауженной части трубы, чтобы зауженная часть оставалась для соединения с соседней трубой или коленом
И завершающим этапом монтажа водостока является установка финишного колена на конец трубы.
