Канализация своими руками: схемы и процесс монтажа в частном доме

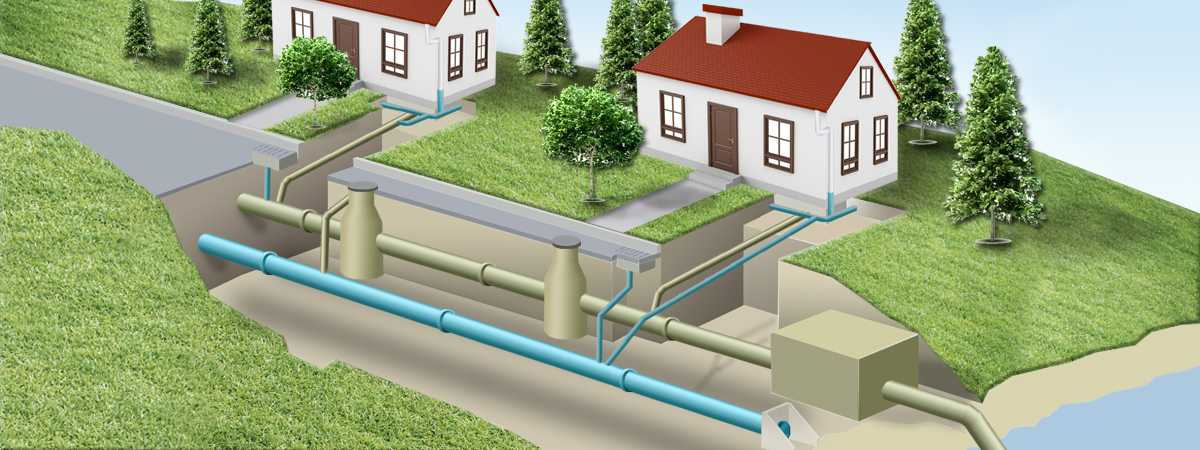

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Пошаговая инструкция монтажа ливневой канализации

Монтаж ливневой канализации разделяется на следующие этапы:

• Сначала выделяют место на участке для расположения колодцев и дождеприемников. Затем определяют разметку площадки, на которой планируется установка системы канализации. Не нужно стараться проложить трубопровод в одну ветку, старайтесь монтировать по отдельным частям, которые в конце соединяются и несут воду от тротуаров, кровли и дорожек. Предусмотрите для каждой части канализации колодец и отдельные трубы.
• После этого выкапываются траншеи, и прокладывается трубопровод с наклоном в сторону колодца. Трубы соединяются с колодцами каждой ветки трубопроводов. На этом этапе также монтируются ливневые решетки, которые фиксируются на защелках, хомутах или болтах.

• Следующий шаг – это установка дождеприемников. Знайте, что после их установки будет очень сложно поменять их местоположение. Все элементы системы следует соединять, опираясь на стандартные размеры болтов, защелок и других элементов.
• Установив дождеприемники, приступают к монтажу фильтров. Их устанавливают в колодце или в конце линейной системы. Каждая ветка ливневки должна быть обеспечена пескоуловителем.
• После завершения прокладки трубопровода, засыпают траншеи грунтом и утрамбовывают его.
• Последний шаг монтажа – это проверка системы. Можно дождаться дождя или самостоятельно начать лить воду с кровли, при этом нужно следить за тем, чтобы стоки попадали в дождеприемники, а после них в колодец.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

• Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
• Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
• Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Эксплуатация

Врезка канализации частного дома в центральную сеть не уберегает хозяев от возможных проблем при ее эксплуатации. Для правильной работы системы без хлопот нужно следовать правилам эксплуатации:

• Исключить попадание отходов и бытового мусора в водосток.
• Кухонные сифоны, установленные в раковину нужно регулярно промывать, а унитаз чистить вантузом.
• Ерш из проволоки для сантехнического оборудования позволяет устранить засоры.
• Применять агрессивные чистящие средства не следует, так как они выбрасывают токсины в окружающую среду и негативно влияют на организм человека.

Монтажные работы лучше всего поручить специалистам, а не проводить врезку в центральную канализацию самостоятельно. Это позволит избежать ответственности за возможные ошибки и избежать расходов на проведение ремонта.

Профессиональные фирмы займутся разработкой проекта и определят оптимальное месторасположение септика, колодцев и траншей к центральной канализации. Дополнительно специализированные организации возьмут на себя задачу сбора согласований и документов.

Заплатив некую сумму за оказанные услуги, владелец получит качественную систему водослива, в полной мере сможет наслаждаться комфортным отдыхом за городом.

Расчет гидравлики коллектора формулы и таблицы

Исполнительный проект канализации для дома должен также включать в себя гидравлический расчет канализационных сетей. Эта работа выполняется для того чтобы определить оптимальный диаметр трубопровода, его уклон и скорость стоков в нем. При расчете гидравлики пользуются специальными формулами и таблицами. Полученные данные позволят с максимальной точностью подобрать диаметр труб таким образом, чтобы стоки наполняли его на две трети при постоянной скорости и при этом в системе циркулировал воздух, который обеспечит отвод газов из трубы. Кроме того, гидравлическую способность канализации стоит исполнять и для того, чтобы иметь запас диаметра и уклона коллектора на случай повышения нагрузки на него.

Так, чтобы грамотно заполнить формулу расчета гидравлической способности коллектора, необходимо выяснить такие значения формулы:

• Ду — диаметр отводящей трубы;
• V — средняя скорость стоков в трубопроводе;
• I — гидравлический номинальный уклон коллектора;
• h/Ду — уровень наполнения трубопровода.

Но эти значения чаще всего не всегда необходимо вычислять по формуле в полном объеме

Чаще всего исходные данные принимают во внимание, только выяснив значение i или значение h/Ду. Поскольку все остальные данные можно получить, ознакомившись с таблицами СНиП для расчета и исполнения гидравлики коллектора

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода»

Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода». Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм.

Для выведения расчета гидравлической способности канализационной системой рекомендуется использовать таблицы Ф.А и А. Ф. Шевелевых и таблицы Лукиных. Таковые помогают вычислить практически все данные для правильных подсчетов. Так, удобными при проведении расчетов являются:

• Таблица именуемая « Расчет расхода сточных вод, литров в секунду»;
• Таблица «Пропускная способность трубы в зависимости от давления транспортируемой жидкости»;
• Таблицы пропускной способности безнапорных труб для канализационной системы;
• Таблицы пропускной способности для напорной канализации.

Для вычисления объема транспортируемых стоков по коллектору необходимо воспользоваться формулой:

q=a•v.

Значения формулы трактуются так:

• a — сечение потока воды в трубе;
• v — скорость транспортировки стоков, исчисляемая в м/с.

Чтобы подсчитать скорость движения сточной воды, пользуются формулой

v= C√R*i,

значения трактуются таким образом:

• R — гидравлический радиус;
• С — коэффициент намокания внутренней поверхности трубы;
• i — уклон коллектора.

Для выведения значения гидравлического уклона трубы пользуются формулой

i=v2/C2*R.

Сюда достаточно подставить все значения, полученные методом ранних расчетов или взятые из соответствующих таблиц согласно предполагаемому диаметру трубы. Коэффициент же смачивания внутренней поверхности коллектора высчитывают так:

С=(1/n)*R1/6.

Здесь n – это коэффициент шероховатости, варьирующийся в пределах от 0,012 до 0,015 в зависимости от материала изготовления трубопровода.

Устройство канализации в доме своими руками

Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.

Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.

Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.

Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).

Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.

Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива

Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом

Финальная сборка

Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.

Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.

На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.

Прочистка труб

Прочищать рано или поздно приходится любой канализационный трубопровод. Нужно заранее подумать, каким образом это делать. Для периодической прочистки понадобится ревизионное отделение. Внешне оно выглядит как обыкновенный сантехнический тройник, боковая секция которого имеет заглушку. Через нее прочищают канализационный трубопровод.

В выборе этого элемента есть свой нюанс: ревизионные тройники выпускаются с накидной или резьбовой заглушкой. Для определения вида ревизионного отделения нужно вспомнить способ прочистки засоров в раковине или мойке с помощью вантуза – он создает в трубах гидроудар. Крышка без резьбы попросту соскочит и произойдет затопление. В этом случае лучше выбирать ревизионный тройник с резьбовой заглушкой.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

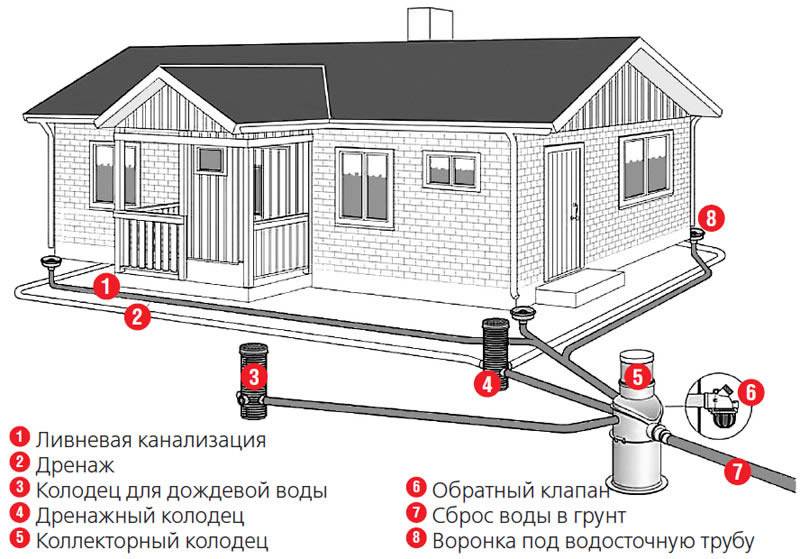

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Классификация по дополнительным параметрам

Технические параметры бетонных лотков

Каждое изделие незамкнутого сечения и рассчитано на самотечное движение воды.

Прямолинейный сточный желоб принимает жидкость по всей длине. Его конструкция в виде I и M. В первом случае монтаж не требует наличия фундамента. Во втором – собственный фундамент необходим.

Коробчатый вариант имеет форму прямоугольника в разрезе и съемную решетку. Изделие предотвращает проникновение в пропускной канал крупных предметов.

Щелевой – с круглым сквозным отверстием, который обеспечивает путь к канализации.

Бордюрный вид имеет выступ в верхней части.

Бетонные лотки с решетками собирают и транспортируют стоки. Системы с крышками используются только для водоотвода.

Пропускная способность:

• Телескопические водоотводные лотки подходят для склонов.
• Прикромочные – убирают излишнюю влагу от дорог к кюветам.
• Дренажные отводят грунтовые воды.
• Ливневые собирают дождевую воду с определенного участка.

Используемые добавки:

• Железобетон.
• Стекловолокно.
• Полимербетон.

Схема классов нагрузки на бетонные лотки

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

• Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
• Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
• Труба такого же размера используется для стояка.
• Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
• Не допускается сужения трубопровода по направлению к стояку.

• Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
• Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
• На стояке планируется установка ревизий, обратного клапана или фановой трубы.
• По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

• Выбирается место расположения стояка (или нескольких стояков при необходимости).
• Намечаются места установки сантехники.
• На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Двухкамерный септик

Бетонная конструкция септика

Наиболее удобной считается установка коллектора из двух камер, соединенных переливной трубой. Выясним, как устроить его самостоятельно.

1. Работу начинают с выкапывания котлована в месте, выбранном с учетом всех санитарных требований. Объем сооружения зависит от количества людей, проживающих на даче. Вырыть котлован можно вручную или с помощью экскаватора.
2. На дне яму формируется песчаная подушка высотой до 15 см. Глубина котлована составляет 3 метра.
3. Необходимо установить опалубку из досок или ДСП. Конструкция должна быть надежной. Далее формируется армирующий пояс из металлических прутьев, перевязанных стальной проволокой.
4. В опалубке необходимо сделать два отверстия и вставить обрезки труб. Это будут места под вход канализационной магистрали и переливную трубу между секциями.
5. Опалубка заливается бетоном, который при помощи виброинструмента распределяется по всему объему. Конструкция септика должна быть монолитной, поэтому желательно заливать всю опалубку за один раз.
6. В первом отсеке дно заливается бетоном, образуется герметичная секция, она будет служить отстойником. Здесь сточные воды будут разделяться на твердые крупные фракции, упускающиеся на дно, и осветленную воду, переливающуюся в соседнюю секцию. Для лучшего разложения твердых остатков можно приобрести аэробные бактерии.
7. Второй отсек изготавливается без дна, его можно изготовить не только из монолитных стен, но и применяя бетонные кольца диаметром 1–1,5 метра, уложенные друг на друга. Дно колодца засыпают толстым слоем осадочной породы (щебня, гальки, гравия) для фильтрации стоков.
8. Между двумя секциями укладывается переливная труба. Она устанавливается под наклоном 30 мм на погонный метр. По высоте труба располагается в верхней трети колодцев. Количество секций необязательно ограничивается двумя, можно изготовить четырехсекционный септик, обеспечивающий лучшую очистку.
9. Перекрытие септика изготавливается самостоятельно, с помощью опалубки и бетона или используются готовые железобетонные плиты. Обязательно устраивается люк, позволяющий контролировать заполнение секций и вытяжка. Котлован засыпается песком и выбранным грунтом. Очищение отстойника такой системы будет происходить раз в 2–3 года.

Устройство двухкамерного септика из бетонных колец

Установка автономного септика Топас

Другой вариант – станция биологической очистки. Локальные станции удобны и эффективны, они незаменимы для загородных строений большой площади. Монтажом и запуском устройства занимаются специалисты, стоимость такой станции приемлема для узкого круга дачников.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию, где замерзнув, превращается в лед.

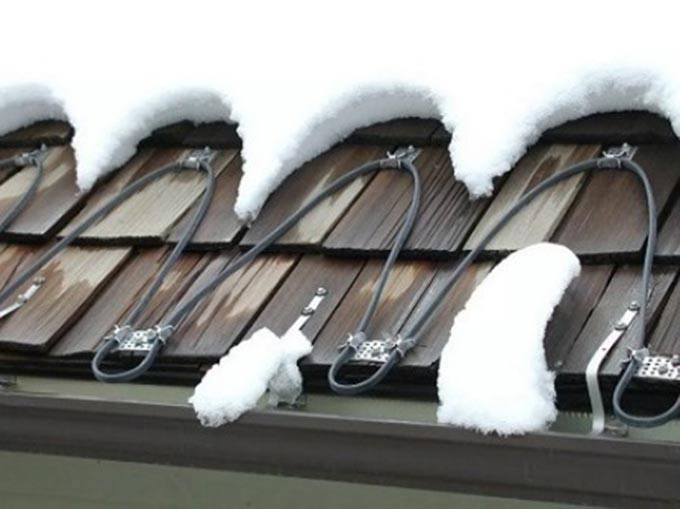

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками.

Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.
