Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Материалы и инструменты для монтажа греющего кабеля

Кабель, предназначенный для обогрева трубопроводов, преобразует электроэнергию в тепловую энергию при прохождении через него тока. Он выделяет достаточно тепла для поддержания температуры, необходимой для исключения кристаллизации воды и последующего её перехода в лёд.

Используемый провод имеет хороший запас прочности, исключающий его повреждение, а также отличные изоляционные характеристики. Сегодня в продаже имеются несколько вариантов специализированного кабеля, используемого для обогрева трубопровода. По своей конструкции они делятся на следующие виды:

• Резистивные обогревательные кабели изготавливаются из сплава, обладающего высоким сопротивлением. При подключении его к электросети начинает выделяться тепло. Существует одножильный и двужильный вариант кабеля. При использовании одножильного кабеля возникают трудности его монтажа, поскольку для подключения к источнику питания должны быть использованы оба его конца. У двужильного к электросети подключается лишь один конец, а на второй устанавливается контактная муфта, замыкающая электрическую цепь.
• Саморегулирующиеся полупроводниковые греющие кабели были разработаны для экономного использования электроэнергии. Его конструкция состоит из двух металлических полупроводников, разделённых специально разработанной полупроводниковой матрицей. При прохождении по проводникам тока она начинает выделять тепло. Её особым свойством является максимальное выделение тепла при понижении наружной температуры. При её повышении уровень потребления электроэнергии снижается.

Каждый вид греющего кабеля может использоваться как для наружной установки, так и для размещения его во внутреннем пространстве трубы. При самостоятельном монтаже греющей системы обычно монтируют её снаружи трубопровода, а после монтажа утепляют. Крепление выполняется термостойкой клейкой лентой или пластиковыми бандажами.

Как и при любой электромонтажной работе, потребуются бокорезы и пассатижи, а для утепления труб лучше использовать специальные термоизоляционные материалы, изготавливаемые в виде полуцилиндров различного размера.

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание

Для обогрева потребуется разное количество тепла на разных участках Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным; Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля; Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена; В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока

Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника; Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы; Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С

Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов; При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой

Только в таком случае он будет считывать корректные показания

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля; Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена; В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника; Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы; Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С

Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов; При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой

Только в таком случае он будет считывать корректные показания.

Датчик температуры для саморегулирующегося греющего кабеля

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

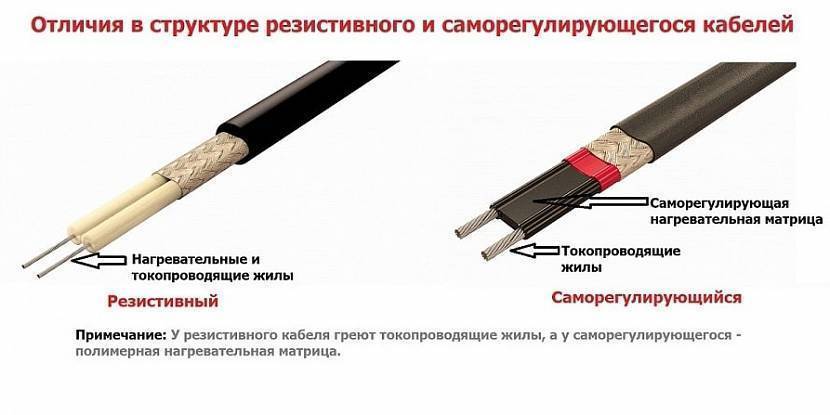

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

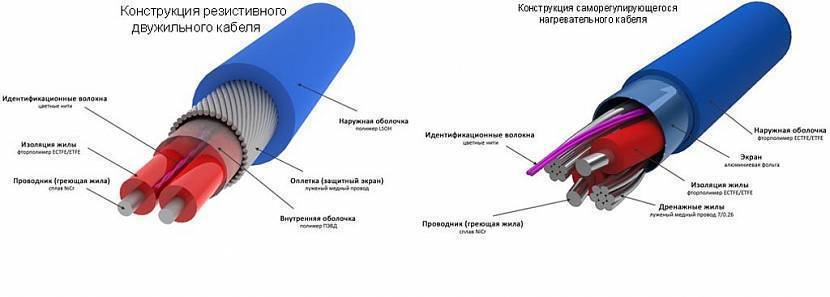

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
2. От 25 до 40 мм – 16 Вт на метр.
3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

• Lavita.
• Nelson.
• Ensto.
• Devi.
• Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

1. Видеороликов.
2. Схем.
3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Что представляет собой саморегулирующийся провод

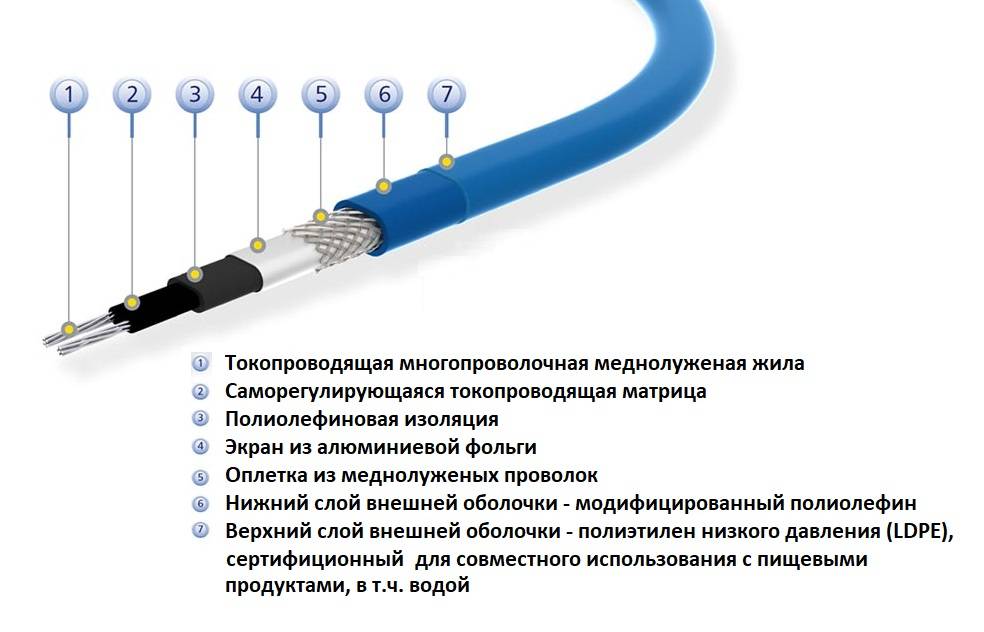

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

• проводники из различных металлов, по которым протекает электрическая энергия;
• «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
• изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1
Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

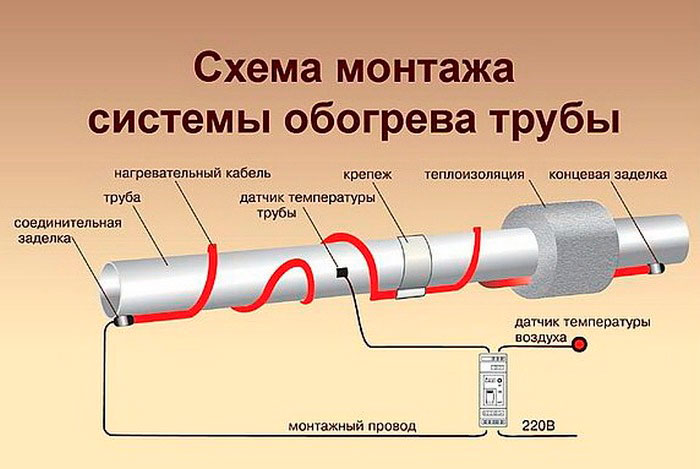

Монтаж обогрева трубопровода

В идеальном случае для предотвращения промерзания трубопровода, его нужно укладывать на глубину ниже глубины промерзания грунта. Причем, значительно ниже. Не нужно забывать, что дополнительную глубину потребует слой дренажного материала.

В разных климатических зонах глубина промерзания заметно отличается. Ширина траншеи должна обеспечивать комфортные условия нахождения в ней специалистов, выполняющих монтаж кабельного обогрева. В целом получается довольно серьезный объем почвы, который необходимо извлечь на поверхность. А если работы проводятся зимой, это несет дополнительные сложности.

Применение кабельного обогрева позволяет значительно упростить процедуру установки пластикового трудобпровода с закрепленным кабелем в траншею. Даже учитывая, что при этом не нужна большая глубина и по этой причине возможны подвижки грунта. Пластиковые трубы достаточно гибкие и способны выдержать такие подвижки, а греющий кабель гибок сам по себе, он легко укладывается в муфты.

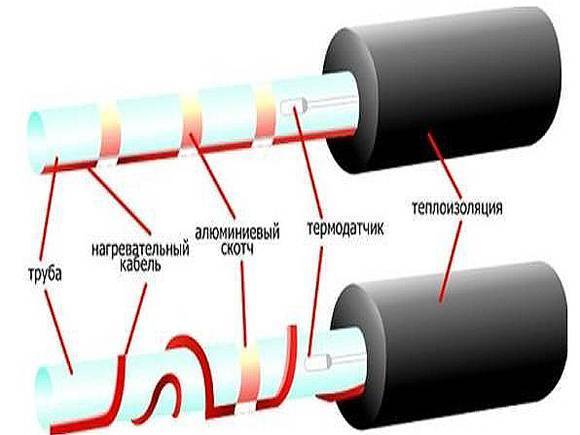

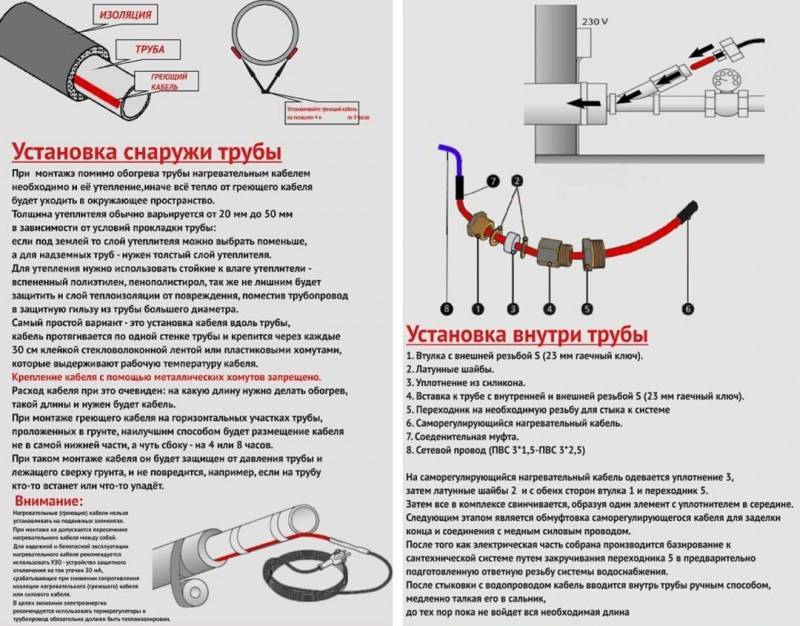

Кабель для обогрева на пластиковых трубах можно закреплять несколькими способами.

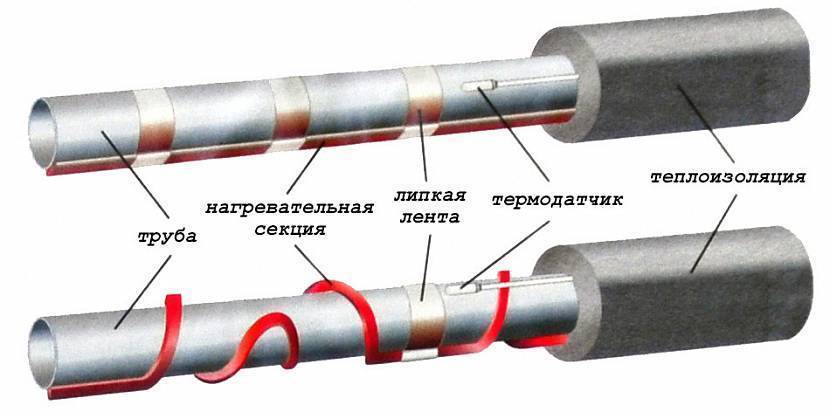

• Обмотка трубопровода витками кабеля. При таком способе расстояние между витками кабеля должно быть строго фиксированным и предварительно рассчитанным в зависимости от диаметра трубы и толщины стенки трубопровода. А сам кабель фиксируется с помощью крепежных элементов. Таким образом осуществляется максимальный контакт и максимально полный обогрев рабочей среды. Но при этом увеличивается расход кабеля и приобретаться он должен с запасом
• Прокладка кабеля вдоль самого трубопровода, параллельно его центральной оси. Можно закреплять от одного до нескольких греющих кабелей.
• Установка греющего провода внутри труб ПВХ. При таком способе обогрев рабочей среды максимален, поскольку кабель находится внутри нее. Но работы по установке кабеля внутри трубы лучше доверить профессиональным монтажникам, чтобы избежать риска повреждения провода при самостоятельном монтаже..

Диаметр водопроводных труб выбирается исходя из вида сечения кабеля. Монтаж производится с помощью специальных конструктивных элементов для герметизации выхода проводника.

Дополнительно поверх обогреваемого трубопровода с кабелем обязательно устанавливается теплоизоляционный слой, чтобы минимизировать теплопотери. Обычно используется рулонный утеплитель или обмотка изготавливается из листовых материалов пористой структуры. Сам теплоизоляционный слой также имеет дополнительный уровень защиты в виде обмотки металлической фольги или рубероида.

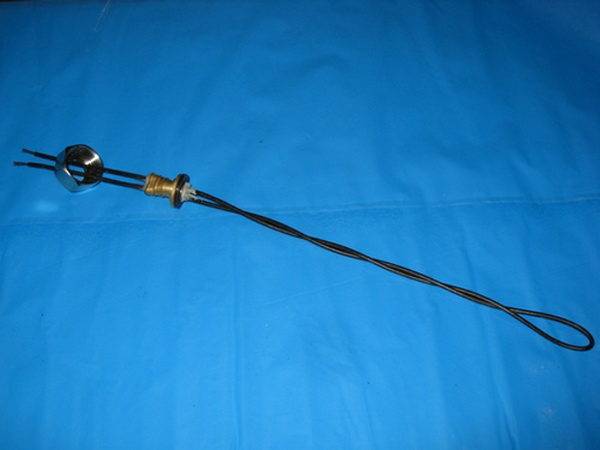

Внутренняя установка греющего кабеля в пластиковые трубы не производится, если рабочая среда в трубопроводе химически активна. В таких случая применяют только наружный обогрев.

Если греющий кабель применяется не для обогрева водосточного трубопровода, а для его разморозки, в таком случае устанавливается кабель большей мощности, чем кабель для поддержания постоянной температуры. Включение такого кабеля производится только на определенный промежуток и не может быть постоянно активным, чтобы избежать деформации труб из-за перегрева.

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

• при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
• его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
• для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Зачем нужен греющий кабель

По разным причинам трубы утепляют – как водопровод, так и канализацию.

В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:

• Бетонных.
• Винтовых и т. д.

Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.

На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.

Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.

Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.

Возлагаемые задачи на системы обогрева

Итак, какие задачи стоят перед системами обогрева:

Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь

Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.99%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.98%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4268

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся кабель – это, обычный, электрический кабель, который нагревается при воздействии электричества и обладает свойством регулировать собственную мощность в зависимости от температуры окружающей среды. Это означает, что чем холоднее атмосфера, тем горячее саморегулирующийся кабель.

Принцип действия саморегулирующегося нагревательного кабеля основан на его внутренней схеме. Грубо говоря, он состоит из трех основных частей:

• Многослойная конструкция обеспечивает надежную защиту.
• Металлические проводники используются для проведения электричества;
• «Умная» полимерная матрица — это матрица, которая адаптируется к изменяющимся условиям и выделяет тепло;

Изоляция — здесь используется целый «сэндвич» из нескольких материалов.

Саморегулирующийся греющий кабель для водопроводных труб имеет еще одну интересную особенность — он имеет любую длину. Мы можем взять прочные ножницы, разрезать его и подключить обратно — он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения.

Нагревательный кабель имеет достаточно прочную конструкцию для предотвращения аварийных разрывов.

Свойства

Другие свойства саморегулирующихся нагревательных кабелей:

•  Сам регулирует потребление энергии, что позволяет экономить электроэнергию
• Высокая механическая прочность — он работает от электричества, а значит, требует прочной, многослойной изоляции;
• Влагостойкий — безопасно работает в толще воды. Самое главное — изолировать его конец специальной термоусадочной пленкой;
• Прочность саморегулирующегося греющего кабеля обеспечивается его многослойностью.

Первые два слоя представляют собой медные проводники. Они покрыты изоляционным слоем из полиолефина или фторполимера.

Следующий слой выступает в качестве брони — здесь используется медная оплетка. Еще один слой полиолефиновой изоляции завершает этот «сэндвич». Благодаря такой конструкции саморегулирующийся нагревательный кабель очень долговечен и устойчив.

Медная оплетка также действует как электромагнитное экранирование — оно слабое, но все же присутствует.

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.
