Простейшая переносная коптильня из ведра своими руками для г/к
Сделать конструкцию вполне можно самостоятельно из старого ведра и других подручных материалов. Это позволит не только сэкономить финансы, но и приготовить очень вкусные копчености.
Схема и чертежи

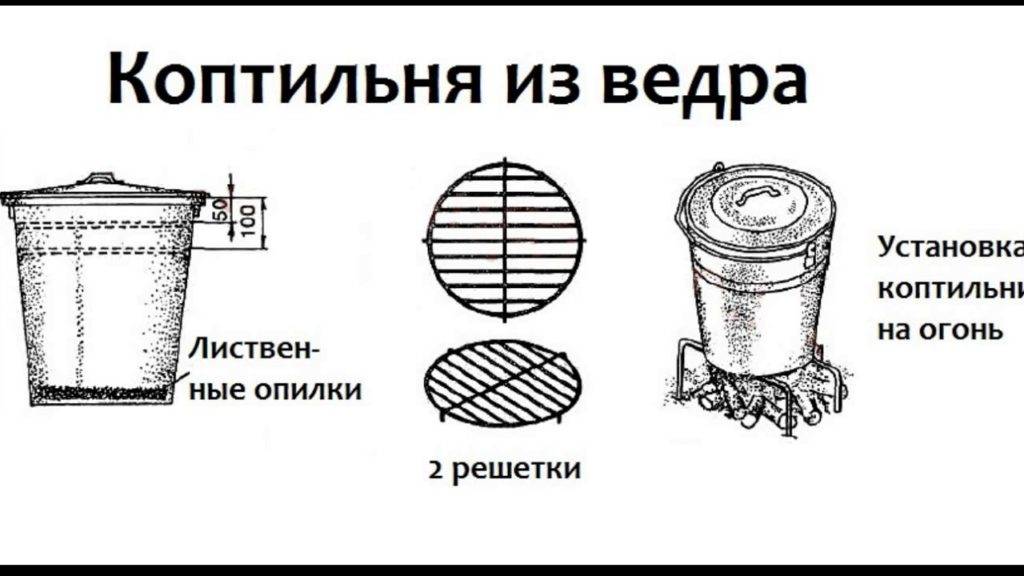

Схема коптильни из ведра
Для того, чтобы рабочий процесс отнимал меньше времени, можно воспользоваться специальными схемами и чертежами, которые без проблем можно найти в Интернете в свободном доступе.
Описание изготовления
Как говорилось выше, на дно такой мини-коптильни кладется определенное топливо для копчения продуктов. Желательно класть сразу столько, чтобы хватило на все процесс копчения и не нужно было разбирать конструкцию, чтобы докинуть еще щепы.
Над ним нужно с помощью специальной решетки установить небольшую емкость, в которую будет стекать жир из тех продуктов, которые коптятся. Использовать можно емкость из качественного железа или небольшой противень. Также неплохим вариантом считается розетка из толстого слоя фольги с резными краями. Купить такую розетку можно по доступной цене в любом специализированном магазине.
Уловитель жира должен находиться сантиметров на 7-10 выше топлива. Стоит проследить, чтобы используемая емкость не касалась стенок конструкции. Это нужно для того, чтобы дым мог равномерно распространяться по всему корпусу мини-коптильни.
Вместо подставки для уловителя жира подойдут два электрода, которые будут иметь небольшой размер
Важно только предварительно удалить из них слой флюса. Размещаться электроды обязательно должны на одинаковом расстоянии от дна конструкции
Для этого в стенках ведра делается четыре отверстия друг напротив друга. В данные отверстия вставляются электроды, а их концы немного загибаются, чтобы сделать прочную и надежную подставку.
На некотором расстоянии от уловителя жира устанавливается первая решетка для продуктов. На нее нужно будет положить те будущие копчености, которые имеют небольшой размер. Сделать решетку можно точно так, как и подставку для уловителя жира, но лучше использовать больше электродов или шампуров. Еще выше устанавливается либо второй ярус, либо крючки, на которых будут находиться куски покрупнее.
Крышка
Если в комплекте с ведром нет специальной крышки, то вполне можно воспользоваться листом железа. Перед использованием его для конструкции, желательно приварить ручку, чтобы эксплуатация была более удобной.
Решетка
Металлическую решетку можно изготовить из проволоки или воспользоваться листом нержавейки. В первом случае из проволоки делается сетка с небольшими ячейками, диаметр которой будет соответствовать размерам ведра. Во втором случае из нержавейки вырезается соответствующий круг, в котором нужно сделать максимально много отверстий, через которые сможет проходить дым.
Деревянная решетка делается очень просто. Для нее подойдут обычные деревянные палки, которые будут достаточно толстыми и прочными. Не стоит использовать тоненькие веточки, которые могут не выдержать вес продуктов или температуру внутри мини-коптильни. Палки складываются в решетку и тщательно связываются проволокой. Размер палок должен соответствовать диаметру корпуса самодельной коптильни.
Принцип действия
В ведро насыпается топливо, на решетку устанавливается уловитель для жира. Дальше нужно установить решетку с подготовленными заранее продуктами. Конструкция плотно закрывается крышкой и устанавливается на подставку из кирпичей. Под ведром разводится небольшой костер. Мини-коптильня будет постепенно нагреваться, что приведет к тлению щепы, которая начнет выделять дым и коптить продукты.
Что — к чему
В любой коптилке есть:
- Закладочная камера. В неё помещается продукт, который будет готовиться. Оснащается крючками и решётками. Внизу размещается поддон, куда стекает лишний жир;
- Дымовая камера. Здесь тлеет щепа или опилки, дающие тот самый дым, ради которого всё затевается.
- Топка. Чтобы щепа начала дымить, её нужно нагреть. Это может быть просто костёр на дровах, электрический или газовый нагревательный источник. Всё зависит от серьёзности подхода к делу и места размещения.
- Вентиляция. Для того чтобы щепа тлела, и давала дым, ей необходим приток воздуха. У простых коптилок это обеспечивается путём сверления отверстий в нижней части дымовой камеры, в более сложных конструкциях применяют принудительную подачу воздуха. Обычно, это кулер от компьютера, или вентилятор, для вытяжки на кухне.
Вариантов коптилок великое множество, но все они делятся на две группы — мобильные и стационарные.
Из чего лучше сделать шкаф для копчения
Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:
Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты. Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку. Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей). Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы. Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму

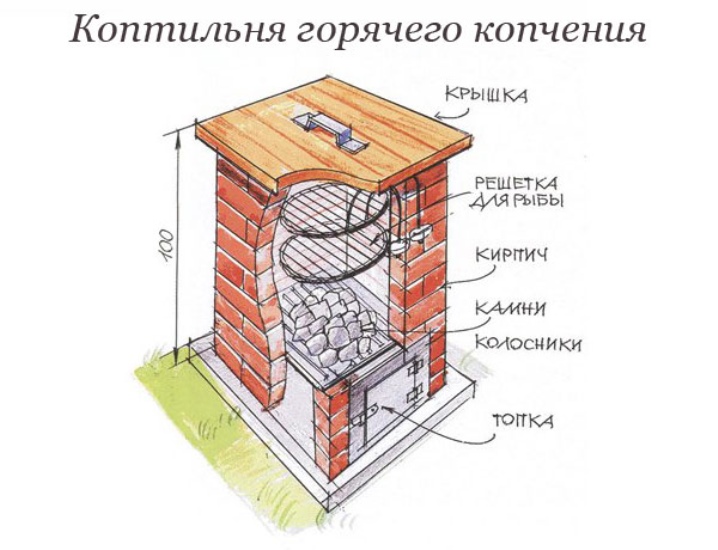

Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах. Для универсальной установки холодного и горячего копчения можно использовать деревянные бруски или доски
Несмотря на простоту, такие коптильни получаются достаточно функциональными для обработки продуктов дымом заданной температуры, чаще холодным
Для универсальной установки холодного и горячего копчения можно использовать деревянные бруски или доски. Несмотря на простоту, такие коптильни получаются достаточно функциональными для обработки продуктов дымом заданной температуры, чаще холодным.
Самый простой шкаф для копчения получается из дерева
Заключительные соображения
При постройке домашней коптильни отталкивайтесь от ваших нужд. Если вы планируете готовить часто и много, выбирайте вариант подороже и побольше, на него уйдёт много времени, но зато вы получите уникальное сооружение, которое нельзя купить в магазинах. Домашний вариант устройства намного практичнее, чем готовое приспособление.
Не забывайте, что при строительстве необходим определённый навык, иначе у вас возникнет множество трудностей и незапланированных затрат, так как придётся часто менять повреждённый материал.
Но при правильном подходе к работе вы сможете избежать неисправностей и сэкономите на цене материала, при этом сохранив его качество.
Очаги
Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.
Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.
Недостатками дымогенераторов открытого типа являются:
- большой расход коптильных материалов (топлива);
- время действия от 1 до 4-х часов, не больше;
- удлинение ямы-камеры и установка вертикальной перегородки;
- необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.
Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:
Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.
Простейшая переносная коптильня из ведра своими руками для г/к
Сделать конструкцию вполне можно самостоятельно из старого ведра и других подручных материалов. Это позволит не только сэкономить финансы, но и приготовить очень вкусные копчености.
Схема и чертежи
Схема коптильни из ведра
Для того, чтобы рабочий процесс отнимал меньше времени, можно воспользоваться специальными схемами и чертежами, которые без проблем можно найти в Интернете в свободном доступе.
Описание изготовления
Как говорилось выше, на дно такой мини-коптильни кладется определенное топливо для копчения продуктов. Желательно класть сразу столько, чтобы хватило на все процесс копчения и не нужно было разбирать конструкцию, чтобы докинуть еще щепы.
Над ним нужно с помощью специальной решетки установить небольшую емкость, в которую будет стекать жир из тех продуктов, которые коптятся. Использовать можно емкость из качественного железа или небольшой противень. Также неплохим вариантом считается розетка из толстого слоя фольги с резными краями. Купить такую розетку можно по доступной цене в любом специализированном магазине.
Уловитель жира должен находиться сантиметров на 7-10 выше топлива. Стоит проследить, чтобы используемая емкость не касалась стенок конструкции. Это нужно для того, чтобы дым мог равномерно распространяться по всему корпусу мини-коптильни.
Вместо подставки для уловителя жира подойдут два электрода, которые будут иметь небольшой размер
Важно только предварительно удалить из них слой флюса. Размещаться электроды обязательно должны на одинаковом расстоянии от дна конструкции. Для этого в стенках ведра делается четыре отверстия друг напротив друга
В данные отверстия вставляются электроды, а их концы немного загибаются, чтобы сделать прочную и надежную подставку
Для этого в стенках ведра делается четыре отверстия друг напротив друга. В данные отверстия вставляются электроды, а их концы немного загибаются, чтобы сделать прочную и надежную подставку.
На некотором расстоянии от уловителя жира устанавливается первая решетка для продуктов. На нее нужно будет положить те будущие копчености, которые имеют небольшой размер. Сделать решетку можно точно так, как и подставку для уловителя жира, но лучше использовать больше электродов или шампуров. Еще выше устанавливается либо второй ярус, либо крючки, на которых будут находиться куски покрупнее.
Крышка
Если в комплекте с ведром нет специальной крышки, то вполне можно воспользоваться листом железа. Перед использованием его для конструкции, желательно приварить ручку, чтобы эксплуатация была более удобной.
Решетка
Металлическую решетку можно изготовить из проволоки или воспользоваться листом нержавейки. В первом случае из проволоки делается сетка с небольшими ячейками, диаметр которой будет соответствовать размерам ведра. Во втором случае из нержавейки вырезается соответствующий круг, в котором нужно сделать максимально много отверстий, через которые сможет проходить дым.
Деревянная решетка делается очень просто. Для нее подойдут обычные деревянные палки, которые будут достаточно толстыми и прочными. Не стоит использовать тоненькие веточки, которые могут не выдержать вес продуктов или температуру внутри мини-коптильни. Палки складываются в решетку и тщательно связываются проволокой. Размер палок должен соответствовать диаметру корпуса самодельной коптильни.
Принцип действия
В ведро насыпается топливо, на решетку устанавливается уловитель для жира. Дальше нужно установить решетку с подготовленными заранее продуктами. Конструкция плотно закрывается крышкой и устанавливается на подставку из кирпичей. Под ведром разводится небольшой костер. Мини-коптильня будет постепенно нагреваться, что приведет к тлению щепы, которая начнет выделять дым и коптить продукты.
Самодельная коптильня холодного копчения
Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.
Устройство коптильни холодного копчения
Такие установки состоят из нескольких отдельных элементов:
- Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
- Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
- Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.
Схема коптильного аппарата холодного копчения
Принцип работы
Самодельная коптильня холодного копчения работает следующим образом:
- В дымогенератор помещаются опилки и щепа.
- Щепки поджигаются и, при необходимости, включается компрессор.
- Появляющийся при этом дым поступает в коптильную камеру к продуктам.
- Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
- Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.
Принцип работы дымогенератора
Виды коптилен холодного копчения
Есть разные конструкции таких аппаратов, но они работают по одной схеме.
Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.
Схема использования коптильни холодного копчения в домашних условиях на газовой плите
Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.
Схема коптильного аппарата холодного копчения с дымогенератором

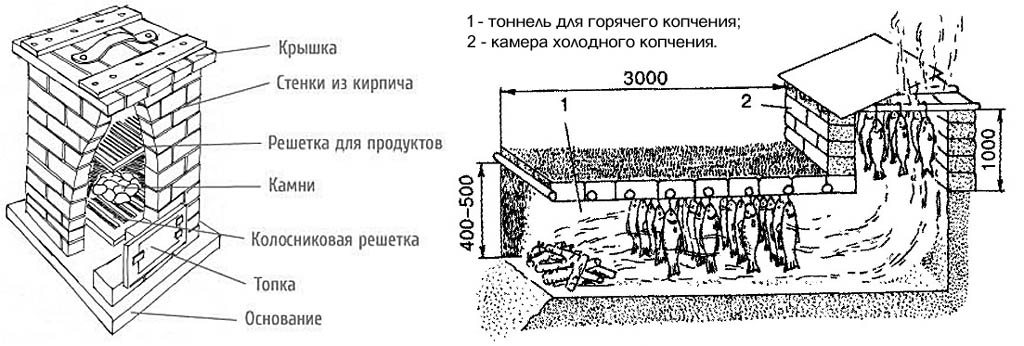

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

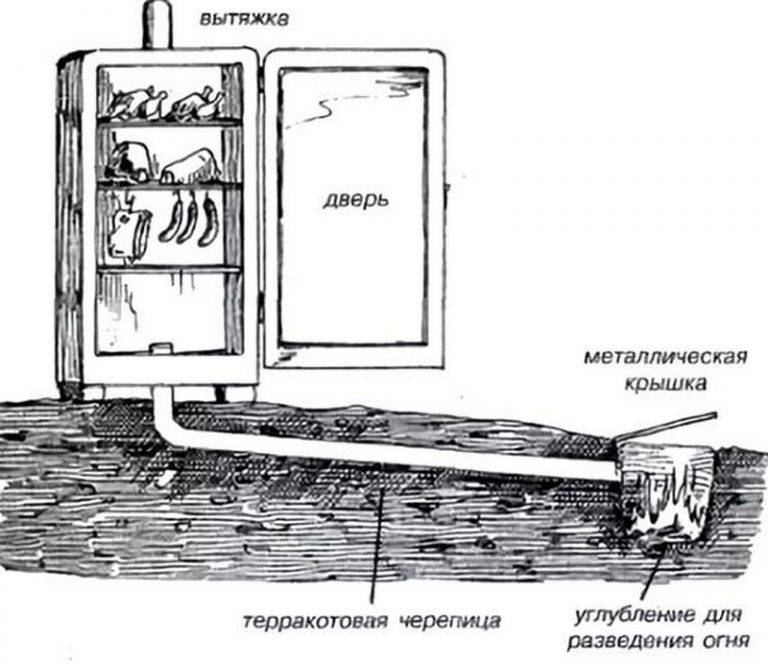

Схема коптильни с дымоходом в земле
Коптильня своими руками с дымогенератором
Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:
- Внутрь дымогенератора помещаются опилки и щепа.
- Опилки поджигаются и аппарат закрывается крышкой с эжектором.
- К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
- Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
- Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.
Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.
Устройство дымогенератора
Простейшая коптильня холодного копчения
Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.
Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.
Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.
Схема коптильни холодного копчения для изготовления своими руками
Оптимальные размеры
Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:
- для семьи из 4 человек — до 20 литров;
- для нескольких семей или заготовки копчёностей — до 100 литров;
- мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.
Как сделать коптильню холодного копчения
Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.
Материалы и комплектующие:
- Деревянный брусок 50х50 мм;
- Вагонка липовая;
- Вагонка сосновая;
- Петли, ручка;
- Шурупы, гвозди.
- Лист оцинкованного железа;
- ТЭН 220 В (2кВт);
- Корпус для автоматики;
- ПИД регулятор температуры REX C100;
- Выключатели, монтажные провода.
Пошаговый процесс постройки:
- Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
- Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
- Собрали каркас двери и также зашили внутреннюю сторону липой.
- Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
- В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
- В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
- При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
- В верхней части коптильни смонтировано отверстие для выхода дыма.
- Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
- Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
- Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
- На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
- Тэны устанавливаем в нишу.
- Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
- Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
- Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
- Монтаж автоматики собран по схеме.
- Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
- Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.
Итак, коптильня холодного копчения своими руками собрана.
Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.
Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.
Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.
Самодельная коптильня холодного копчения
Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.
Устройство коптильни холодного копчения
Такие установки состоят из нескольких отдельных элементов:
- Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
- Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
- Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.
Схема коптильного аппарата холодного копчения
Принцип работы
Самодельная коптильня холодного копчения работает следующим образом:
- В дымогенератор помещаются опилки и щепа.
- Щепки поджигаются и, при необходимости, включается компрессор.
- Появляющийся при этом дым поступает в коптильную камеру к продуктам.
- Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
- Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.
Принцип работы дымогенератора
Виды коптилен холодного копчения
Есть разные конструкции таких аппаратов, но они работают по одной схеме.
Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.
Схема использования коптильни холодного копчения в домашних условиях на газовой плите
Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.
Схема коптильного аппарата холодного копчения с дымогенератором
Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.
Схема коптильни с дымоходом в земле
Коптильня своими руками с дымогенератором
Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:
- Внутрь дымогенератора помещаются опилки и щепа.
- Опилки поджигаются и аппарат закрывается крышкой с эжектором.
- К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
- Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
- Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.
Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.
Устройство дымогенератора
Простейшая коптильня холодного копчения
Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.
Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.
Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.
Схема коптильни холодного копчения для изготовления своими руками
Оптимальные размеры
Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:
- для семьи из 4 человек — до 20 литров;
- для нескольких семей или заготовки копчёностей — до 100 литров;
- мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.
Дымогенератор — купить или сделать
Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.
Для сборки понадобятся:
- Ящики или коробка ёмкостью не меньше 0,1 куба.
- Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
- Вентилятор или компрессор для нагнетания воздуха.
- Кабеля, выключатель.
Сборка простейшего дымогенератора для холодной обработки дымом:
В верху ящика сделайте отверстие под гофру и вставьте его туда.
Вставляем гофру в отверстие
Внизу ящика поставьте электропечь со сковородой.
Ставим печь со сковородой в нижней части
В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.
Устанавливаем вентилятор для подачи дыма, подойдёт версия для компьютера
Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.
Тлеющие щепки будут дымить на сковороде
После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.
Генератор дыма в работе
Камерные коптильни
Такие коптильни — в каком-то смысле «гибрид» двух вышеупомянутых видов. Если тоннельную коптильню нужной длины, обустроенную на уклоне (10-30°), дополнить шахтой, диаметр которой около 1 м, а высота 1,5-2 м, получится как раз классическая камерная коптильня. Дистиллятором дыма в ней будет служить длинный тоннель, а дополнит его глухой низ шахты, работающий как расширительная камера, усиливающая осаждение вредных дымных компонентов.
Современные промышленные коптильни строятся как раз по камерному типу. Но они, конечно, более компактны, благодаря обустройству специальными подготовительными установками для воздуха, а также электродистилляторами дыма.
Изготовление горячей коптильни разными способами
В продаже есть масса конструкций, но все она стоят достаточно дорого. Желающие сэкономить могут каптилку сделать сами. Для этого есть множество дельных рекомендаций специалистов. Сам процесс изготовления уже интересен и занимателен. А еда из самодельного устройства для окуривания мяса и рыбы всегда вкусная и сочная. Материал – металл, но профиль может быть самым разнообразным. Можно даже говорить, что для горячего копчения пригодятся подручные средства, которые всегда найдутся в чулане, сарае или гараже.
Из бочки или ведра
Отличный вариант – коптильня для рыбы из железной бочки. Такое решение самое простое. Необходимо всего лишь обрезать днище и вмонтировать решетку или пару арматурных прута. Желательно, чтобы они размещались на двух уровнях. Под низ укладывается поддон. Потребуются крюки, за которые подвешиваются продукты. Их изготавливают из катанки, которую придется согнуть в форме буквы S. В качестве общей камеры подойдет даже обычное ведро. В него монтируют решетки из металла.
Важно их правильно разместить. Одна устанавливается на высоте 10 см над уровнем дна
Другая – на 5 см. выше первой. На дно засыпают до 2,5 см. щепы. Ее заблаговременно замачивают в воде. На решетку укладывают рыбу, мясо, сало, овощи. Главное, чтобы ведро было с крышкой. «Заряженную» коптильню горячего копчения достаточно поставить на огонь. На все уйдет порядка 15 минут. Нужно приметить, как только из-под крышки пойдет густой дым. Тогда коптильную камеру снимают с очага и оставляют остывать закрытой. Такое устройство можно оставлять на даче или брать с собой на пикники.
Помните, что в этом случае придется работать с горячим железом, и можно получить ожог. В зоне риска остаются дети. Поэтому если изготовить коптильню, придется следить, чтобы они не приближались к огню и к ящику, пока он горячий. Техника пожарной безопасности важна на всех этапах, тем более, что в данном случае схема коптильни предполагает наличие открытого пламени. Позаботьтесь и о соседях. Густой дым может показаться едким, особенно, если за забором живет астматик. Выбирайте место для костра правильно.
Из старого холодильника
У многих на даче или в гараже хранится старая кухонная техника. Чаще всего холодильники используются в качестве шкафа для хранения всяких мелочей. Но если вы задумались, как сделать коптильню горячего копчения, обязательно рассмотрите такое вариант. Придется найти барахлу новое место. Камеру вымойте. В качестве решеток для копчения используйте полки, которые также нужно отчистить. В «потолке» делают отверстие, куда будет выходить дым. Можно приделать дымоход.
Чтобы пользоваться крюками для подвешивания продуктов, необходимо на стенки прикрепить уголки, а к ним железные пруты. И даже если холодильник имеет вертикальную загрузку, достаточно установить их на разном уровне от днища. По размерам камеры делают поддон. Подойдет противень из старой духовки. Еще один понадобится для загрузки щепы. Для копчения потребуется электроплитка, на которую ставят поддон с опилками. Теперь плотно закройте дверцу и включите печь.
Из нержавеющей стали
Потребуется сплав, неподдающийся коррозии. Нержавейка – отличный выбор. Внешне конструкция представляет собой короб с крышкой. Как изготовить такую коптилку в домашних условиях, смотрите на видео. Потребуется инструмент и навыки в металлообработке. Но здесь нет ничего сложного. Единственное, что может стать причиной отказа от этого способа – необходимость использовать сварочный аппарат. Но если ваш гараж находится в кооперативе, всегда найдется тот, у кого он есть.
Внутри короба делают два уровня. Решетки для коптильни также изготавливаются своими руками. Часто такую конструкцию изготавливают любители туризма. Дела с том, что размер может быть компактным, а значит, ее можно взять с собой в поход или поездку. И если даже вы забыли взять с собой щепу, стружку можно найти в любой роще. Главное, замочите ее на несколько часов, а лучше на ночь. Засыпьте опилки, загрузите еду, поставьте коптильню на огонь. Подождите появления густых клубов дыма. Уже через 20 минут первая партия продукта будет готова.
Из кирпича
Это стационарное сооружение. Конструкция может быть самой разнообразной. Часто при изготовлении коптильни думают о том, чтобы она стала украшением приусадебного участка. Делают две камеры. В одной горят дрова, в другой тлеют опилки и находится, скажем, рыба. Имеет смысл рационально использовать огонь, для чего встраивают печку. Дымоотвод необходим в любом случае. Сложность заключена в необходимости вести кладочные работы. Без соответствующего навыка это сделать сложно. Зато можно построить коптильню холодного копчения и горячего по принципу «два в одном».
