Котел для бани своими руками — изготавливаем из трубы по чертежу

Где лучше разместить отопительную технику

Учитывая, что практически все типы отопительных котлов предусматривают напольное расположение (исключением являются лишь малогабаритные электрические модели и некоторые газовые устройства), желательно выделить для их размещения отдельную комнату, ведь подобная отопительная техника не только мощная, но и достаточно габаритная.

Кроме того, это вполне разумное решение, если учесть ещё и большой вес таких конструкций, обусловленный установкой в корпус чугунных тепловых обменников (более надёжный вариант).
Настенное оборудование куда компактнее и намного легче, но и мощность в нём ограничена. Такие котлы можно покупать только в том случае, если отапливаемая площадь дома не превышает 200 м², а потребление горячей воды находится на уровне 14 л/мин.

Обычно их размещают на кухне или в подсобке, но лучше, чтобы это было отдельное помещение, пусть и небольшое. Даже при самом качественном оборудовании не стоит исключать возможные риски, связные с его использованием, поэтому лучше разместить котёл подальше от людей.

Как видите, современный рынок предлагает нам достаточно много вариантов самого разнообразного отопительного оборудования, но при возможности лучше доверить подбор соответствующей модели профессиональному технику.

Видео: сравнение систем отопления дома

Он не только сможет рассчитать требуемую мощность котла, но и даст ценные советы касательно установки, что также является немаловажной деталью при организации отопления в частном доме

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

1. Сварочный аппарат инверторный или электрический;
2. Угловая шлифовальная машина или болгарка;
3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
5. В нижней части будущего котла изготавливают прорезь для установки дверки;
6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

На что смотреть при выборе котла?

Из-за просто огромного спроса на котлы, работающие на одной закладке дров свыше 12 часов, производители активно пополняют рынок новыми моделями. Как результат, практически у каждого покупателя возникает ряд вопросов, которые связаны с выбором производителя, конструкции, типа топлива.

К тому же далеко не каждый сможет правильно рассчитать мощность. Чтобы не столкнуться с этими проблемами в магазине, разберемся со всеми нюансами подробнее.

Виды оборудования по конструкции

На рынке представлены три разновидности котлов, работающих на твердом топливе. К ним относятся классические модели, пиролизные, а также пеллетные агрегаты. Первый тип станет отличным выбором, как для дома, так и для промышленного или коммерческого использования.

К достоинствам таких моделей следует отнести:

1. Универсальность. Оборудование может работать на отопительных гранулах (пеллетах), дровах, торфе и на угле.
2. Многофункциональность. Классические котлы отлично подходят не только для обогрева помещения, но и для нагрева воды.
3. Эффективность. КПД представленных устройств в большинстве случае варьируется в пределах 80-85 %. Это позволяет использовать их, как в качестве основного источника тепла, так и в роли дополнительного.

Пиролизные модели чаще всего используются для подогрева воды. Работает такого рода устройства на органическом топливе.

Коэффициент производительности пиролизных котлов преимущественно зависит от качества используемого горючего. Наиболее оптимальным выбором являются брикеты, пеллеты, а также бурый уголь

Следует отметить, что пиролизные котлы достаточно требовательны к влажности топливного сырья. Если этот показатель будет выше 25-35 %, то эффективность обогрева значительно снизится.

Третья вариация котлов длительного горения была запатентована в Европе относительно недавно. Но за довольно короткий срок такие устройства завоевали признание среди сотен тысяч покупателей.

Работают пеллетные котлы на древесных гранулах. Изготавливается топливо из спрессованной стружки, опилок, а также ряда других видов отходов деревообрабатывающей промышленности.

К преимуществам представленного вида относят:

• долговечность – срок эксплуатации устройства в среднем составляет больше 20 лет;
• автономность – прибор самостоятельно и довольно хорошо поддерживает указанную владельцем температуру;
• эффективность – КПД моделей на пеллетах достигает 90 %.

Что касается недостатков, то выделяется только один – высокая и недоступная для многих цена. Но этот минус целиком окупается простотой обслуживания и производительностью оборудования.

С особенностями работы и эксплуатации твердотопливных котлов ознакомит статья, посвященная этому интересному вопросу.

Как правильно рассчитать мощность?

Если нужно определиться с производительностью котла, важно учитывать площадь, качество утепления стен, вид используемого топливо, а также длину обогревающего контура. Расчеты можно в значительной мере упростить

Для этого нужно лишь пользоваться следующей формулой:

Для этого нужно лишь пользоваться следующей формулой:

1 кВт на 1 м2 помещения.

При этом высота потолков не должна превышать 3 метра. Более удобным вариантом будет воспользоваться при расчете специальной таблицей. Ниже представлена одна из них.

Мощность котла	Площадь обогрева, кв. м.
15 кВт	до 150
20 кВт	до 200
30 кВт	до 300
50 кВт	до 500
70 кВт	до 700

С ее помощью можно за считанные минуты узнать подходящую мощность. При этом единственный параметр, который вам понадобится, – площадь помещения в метрах кубических.

Тип регулятора и ценник

Если у вас в доме наблюдаются постоянные перебои в электрической сети, то целесообразно будет выбрать котел с механическим регулятором. Он не нуждаются в подаче тока, так как его принцип действия основан на циркуляции воздуха естественным путем.

Автоматика подойдет тем, кто не хочет лишний раз заморачиваться и тратить свое время на поход в котельную. Такого рода регулятор нагнетает воздух при помощи вентилятора.

Разумным выбором будет покупка обогревателя у официального дилера или напрямую у производителя. Это позволит не только приобрести товар по разумной цене, но и получить длительную гарантию и рассчитывать на сервисное обслуживание в случае поломки агрегата

Стоимость обогревательного оборудования во многом зависит от материала, из которого изготовлено устройство, бренда, а также мощности

Важно понимать, что такого рода техника покупается на десятилетия. Поэтому даже не смотрите в сторону дешевых моделей

Помните – эффективный котел не может быть дешевым

Помните – эффективный котел не может быть дешевым.

Установка дровяного котла в бане своими руками

Если вы приобрели готовый котел, установка дровяного котла в бане своими руками происходит по схеме, вложенной в комплект с печью. Производители стараются максимально упростить монтаж банной печи, изготавливая различные модели, но со схожим принципом установки.

Помните, что многие производители котлов для бань снимают гарантийные обязательства из-за «не профессиональной» установки.

Если вы монтируете самодельные котлы для бани, то монтаж такого обогревательного оборудования производится по принципу «подстраивай под самодельные котлы». Т.е. монтаж производится исходя из конструктивных особенностей печи.Основные правила для качественной установки дровяного котла в бане

Правила касаются пожарной безопасности и улучшения эксплуатации печи.

Разделим эти правила для:

• Фундамента
• Потолка
• Дымохода
• Расположения котла в парилке
• Общей безопасности

Фундамент очень важен для качественной установки твердотопливного котла в бане, поэтому этот момент лучше всего предусмотреть при строительстве бани. Но, если этого не предусмотрели на стадии строительства, то можно его соорудить при установке печи:

• Из бетонного раствора;
• Из шамотного кирпича;
• Из стального листа (3-5 мм толщины).

Фундамент делается абсолютно ровным и должен выступать за края печи.

Установка дровяного котла для бани своими руками не должна производиться на деревянном основании!

Потолок в парилке, над котлом и выходом дымохода, закрывается листом металла или металлическим коробом. Рекомендуется металлические элементы крепить с прослойкой жаропрочного материала, а металлический короб наполнить керамзитом.

Дымоход требует особенного внимания

Обратим внимание на правила для дымоходов дровяных котлов:

• Наружный монтаж дымохода производиться только на негорючие материалы и крепится на стену;
• Теплоизолируются элементы подверженные отрицательным температурам, толщина защиты – 5 см;
• Стыки дымохода и котла делаются разборными, но при проявлении больших зазоров производится герметизация стыков;
• Над кровлей высота дымохода не более 50 см.

Признанным лидером в материале дымоходной системы – керамика. Но данный материал имеет 2 очень важных минуса: дороговизна и проблематичность монтажа угловых элементов. Самый распространенный материал – жаростойкая нержавеющая сталь. Практичный и надежный материал для дымохода в бане.

Расположение котла в парилке происходит таким образом, чтобы можно было дополнительно отопить комнату отдыха или предбанник. Это достигается путем установки обогревательного оборудования топочной частью в комнату отдыха или предбанник, а основная часть в парилке. Печь в парилке располагается в безопасном месте, чтобы не мешать проходу по парилке и приему банной терапии.

Правила для расположения банной печи:

• Не менее 0,5 метров от легковоспламеняющихся материалов, около топочной дверцы – не менее 1,5 метров, либо защитить изолирующим материалом;
• В центре помещения.

Общая безопасность подразумевает собой:

• Наличие средств пожаротушения в доступном месте;
• Монтаж защитного экрана для котла;
• Расположение электропроводки и выключателей вне парилки;
• Защищайте лампочки водонепроницательными плафонами;
• Прогрев парилки не выше 300 градусов;
• Располагайте горючие вещества и запас дров вдали печи;
• Пол в парилке должен быть устелен трапом или покрыт антискользящим материалом (покрытием).

Теперь можем переходить к установке дровяного котла в бане своими руками.

Сооружается фундамент для обогревательного оборудования.

• Бетонный фундамент для котла заливается из бетонного раствора высотой 10 см.
• Кирпичный фундамент делается из шамотного кирпича и цементно-глиняного раствора. Высота – толщина шамотного кирпича.

Выкладывается первые ряды кладочного кирпича, после чего устанавливается котел на фундамент. Продолжается кладка кирпича высотой 1,5 метра от пола, ширина – 30 см с обоих сторон от топки.

Далее монтируется дымоход, выбираем оптимальный – жаростойкую нержавеющую стальную трубу. Большие зазоры в местах стыковки каждого элемента герметизируются.

В потолке в месте выхода дымохода делается отверстие большего диаметра и закрывается металлическим листом или металлическим коробом с керамзитом. Зазоры герметизируются.

В крыше, так же, делается отверстие для дымохода большего диаметра, чтобы избежать пожароопасной ситуации. Монтируется либо сэндвич панель, либо металлический короб с керамзитом от потолка до кровельного материала. Зазоры герметизируются. Устанавливается колпак от осадков.

Делается защитный экран для котла в парилке. Можно сделать экран из кирпича или дерева. Данный экран защитит от случайных ожогов при посещении бани.

Это тоже интересно

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно

Основы самостоятельной сборки котла

Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.

Для того, чтобы начать сборку необходимо иметь следующий набор:

• стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
• труба под дымоход с диаметром в 15 сантиметров;
• труба под воздуховод объемом около 10 сантиметров;
• швеллер;
• листовой металл;
• сварочный аппарат;
• молоток;
• болгарка;
• зубило.

Сборка осуществляется в следующем порядке:

Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров

Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д. Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров

Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции

К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода. Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли. Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника. На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров. Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей. Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.

https://youtube.com/watch?v=x1KT8JmAYMk

Комбинации

Рассмотрим несколько удачных комбинаций котлов, которые можно применить для бани и изготовить своими руками:

Пеллетный и электрический. Недостаток такого решения – стоимость оборудования. Поэтому нужны довольно большие первоначальные затраты. При этом потребуется выделить довольно много места для размещения устройств. Однако есть и плюсы такого решения: доступная стоимость пеллетного топлива, возможность автоматизации процесса, снижение затрат за счет включения электрического котла только в ночное время, если установлен двухтарифный счетчик.

Электрический пеллетный котел

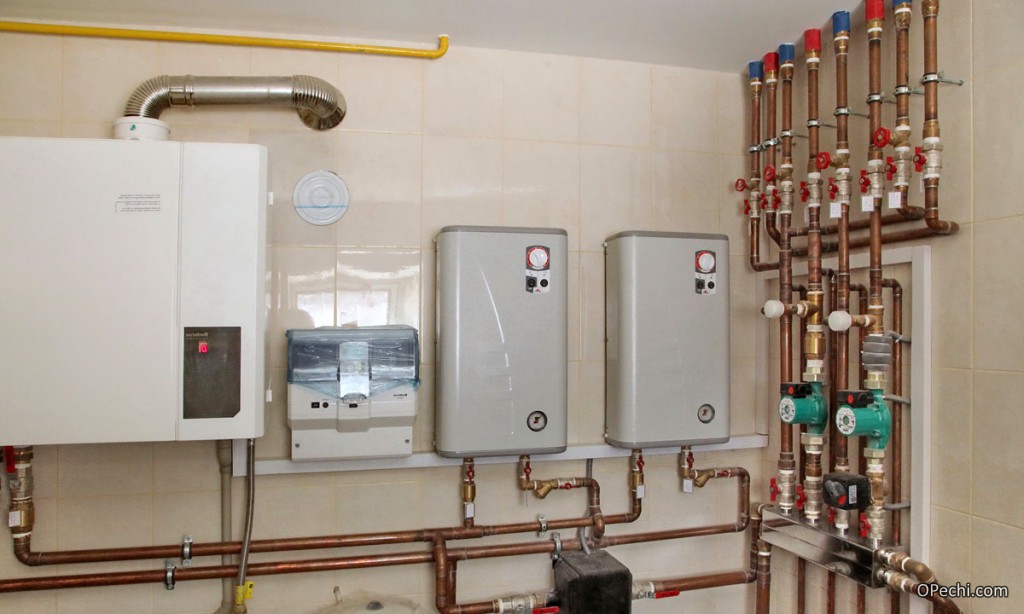

Газовый и электрический котел. Это технологичное решение, которое позволит полностью автоматизировать процесс, не возиться с твердым или жидким топливом, при этом всегда быть обеспеченным теплом. Ведь при отключении электричества подача газа вряд ли будет прекращена и наоборот.

Электро-газовый котел

Угольный и электрокотел. В определенных условиях такое сочетание может быть и выгодным, и удобным. Конечно, нужно иметь возможность выгодно закупать уголь.

Котел на угле или электричестве, который используется в банях
