Выбираем подложку
Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.
Напольная плита «Isoplaat» (Изоплат)
Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.
Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.
С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована
Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.
Подложка с перфорацией
Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:
- Устойчивостью к «рабочей» температуре системы «теплый пол».
- Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
- Паропроницаемостью.
Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.
Таблица 6. Варианты подложки
Иллюстрация
Описание

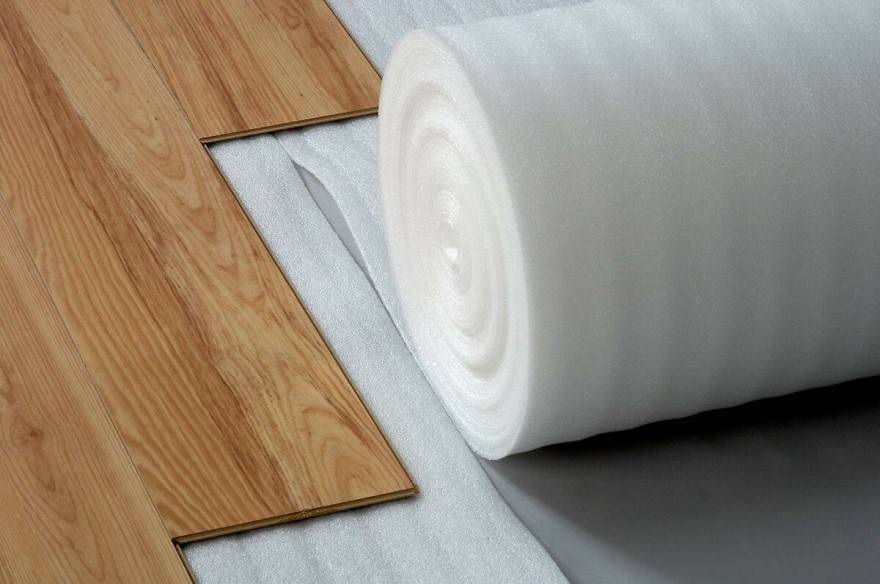

Вспененный полиэтилен
Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.
Пробка
Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.
Подложка «Arbiton Floor Thermo»
Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.
Рулонный вспененный полистирол с алюминиевым фольгированным слоем
Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола
Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.
Водяной
Хорошо отработанная технология отопления посредством нагрева всей площади пола. Вода хороший теплоноситель и определяет основные преимущества теплого пола. Обеспечивается оптимальная работа в требуемом температурном диапазоне до 28оС. Водяной теплый пол способен поднять температуру поверхности до заданного значения и постоянно ее поддерживать.
Теплоноситель отдает энергию постепенно. Так что распределение может быть неравномерным, больше у точки входа в помещение и ниже на выходе. Однако это эффективно перекрывается различными способами укладки трубы змейкой, спиралью с параллельным смещением труб подачи и обратки.
Для функционирования теплого пола необходим источник тепла, котел на твердотопливном, газообразном, жидком топливе или электричестве. Необходима довольно сложная система автоматизации для поддержания оптимальной температуры теплоноситея.
Для распределения теплоносителя по нескольким помещениям необходимо использовать коллекторную группу, способную обеспечить настройку каждого контура и распределить энергию теплоносителя равномерно по всем направлениям.
Безопасность водяного теплого пола даже выше, чем у радиаторной системы, и тем более чем у электрической. Количество соединений сведено к минимуму и они все сконцентрированы в одном месте, где установлена коллекторная группа.
Мощности водяного отопления более чем достаточно для полной замены классического радиаторного.
Состав системы следующий:
- Котел отопления;
- Магистральные трубы;
- Коллекторная группа, циркуляционные насосы;
- Средства автоматизации и управления системой (терморегуляторы, датчики давления и температуры);
- Контуры труб отопления (металлопластик или трубы сшитого полиэтилена).
Для обустройства полноценной системы отопления с автоматической регулировкой и проектным распределением коллекторных групп и контуров потребуется изначально существенный бюджет. Зато эксплуатация может выйти даже меньше чем традиционные автономные системы.
Установка водяного теплого пола требует капитальных строительных работ, связанных со штраблением каналов и заливкой стяжки.
Водяной теплый пол обладает большой инертностью. Ему требуется время на разогрев, зато он способен дольше держать температуру в случае выключения подачи тепла.
Для циркуляции используются насосы, чтобы можно было прокачивать значительный объем воды по трубам небольшого диаметра. Это ставит систему в зависимость от электричества.
Необходимо получить разрешение на обустройство автономной системы отопления. Выбранный котел должен соответствовать требованиям теплого пола и на выходе давать воду температурой не выше 40оС.
Конструкция

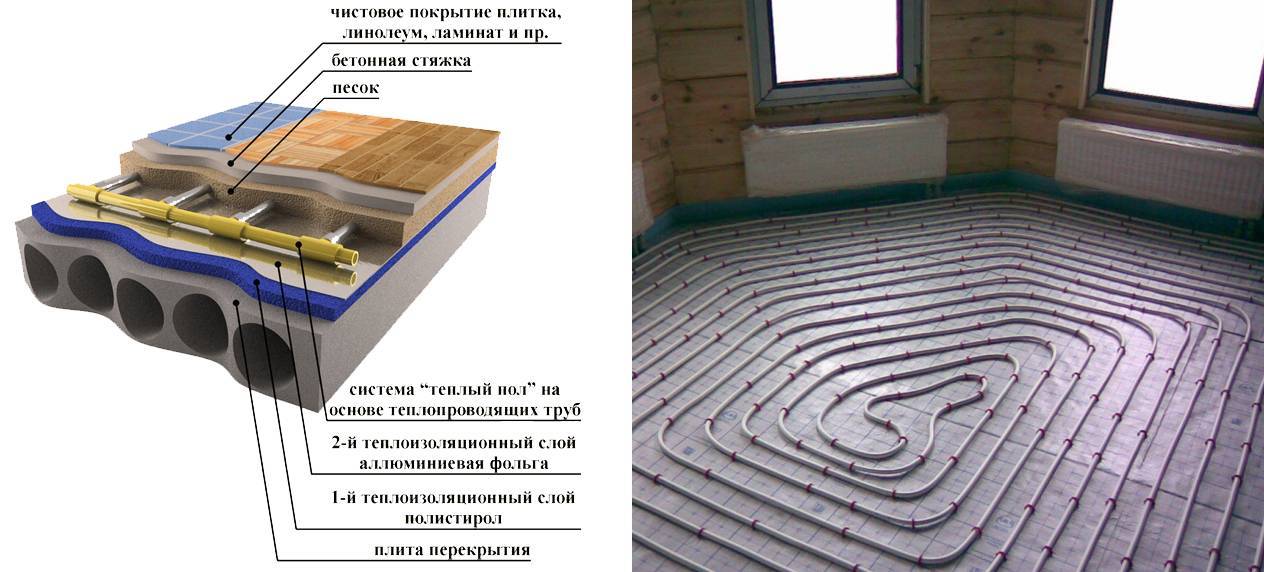

Схема укладки водяного теплого пола
Трубы монтируются непосредственно в стяжку, формируемую поверх бетонного основания. Трубы закрепляются на металлической сетке в виде спирали или змейки. Подкладкой служит теплоотражающий слой металлизированного полипропилена или алюминиевой фольги с утеплителем. Бетонная стяжка действует как распределитель тепла. Чем плотнее бетон стяжки и выше теплопроводность, тем равномернее прогрев и меньше проявляется эффект «тепловой зебры».
Труба укладывается цельная без соединений и переходников, разветвлений. Непосредственно от соответствующих отводов коллекторной группы и к нужному помещению. Длина металлопластика и трубы сшитого полиэтилена достигает 200 метров. Однако протяженность контура ограничивается мощностью котла отопления и возможностями циркуляционного насоса, теплоотдачей.
Какой выбрать ламинат для теплого водяного пола?
Стандартное покрытие отличается высокой теплоизоляцией, практически не пропускает тепло. Поэтому производители стали выпускать специальный ламинат и отметили его соответствующей маркировкой.
Ее можно найти на упаковке или в инструкции, где также указан оптимальный температурный предел для материала. Обычно он составляет 27-28ºС. Там же указан и тип обогревающей системы, для которой предназначен ламинат.
Внимание! Ламинированное покрытие для теплого водяного пола запрещено использовать для электрического или пленочного видов теплых полов.
Выбирая ламинат, стоит обязательно посмотреть его коэффициент теплового сопротивления. Чем цифра больше, тем выше его теплоизоляционные свойства.
Согласно европейским нормам, коэффициент должен составлять до 0,15 м2*К/Вт. Эта цифра включает сопротивление ламината и подложки. Например, ламинат и подложка имеют сопротивление 0,058 м2*К/Вт и 0,052 м2*К/Вт соответственно. Сложив эти две цифры, получаем 0,11 м2*К/Вт, что меньше 0,15 м2*К/Вт, то есть материалы подобраны правильно.
Даже незначительное превышение коэффициента сопротивления многократно увеличивает возможность перегрева покрытия, что может привести к порче ламината и выходу из строя системы обогрева в целом.
Выбирать стоит ламинат с плотностью от 900 кг/м3 и толщиной в пределах 8-10 мм. Если он толще, то с большой вероятностью сделан в Китае и имеет достаточно низкое качество.
Слишком толстая и плотная подложка снижает эффективность теплого пола и, как следствие, увеличатся расходы на электроэнергию. Ее рекомендуемая толщина составляет 1,5-3 мм, а плотность варьируется в диапазоне 20-60 кг/м3. Подложка служит для предотвращения скрипов, скрытия неровностей и лучшей звукоизоляции пола.
Общие рекомендации перед монтажом облицовочных материалов
Даже если вы закупите самый качественный ламинат, его придется правильно уложить, чтобы обезопасить от повреждений в результате нагрева. В случае монтажа облицовки поверх стяжки установку можно выполнять только после ее полного высыхания и набора прочности. Если стяжка сделана из бетонного раствора, то ждать придется не менее 4 недель.
Перед облицовочными работами пол обязательно нужно просушить и прогреть по всей его толщине. Для этого за 2 недели до укладки включите отопительную систему и каждый день прибавляйте по несколько градусов, доводя ее до 50% расчетной мощности, а в последующие 2 дня – до полной мощности. После этого систему нужно выключить, дождаться остывания пола до температуры не ниже 15 градусов.
Эту же ступенчатую систему введения отопления в эксплуатацию нужно будет повторить после завершения монтажных работ. По завершению отопительного периода выключать систему необходимо тоже поэтапно – придется выполнять все описанные выше действия в обратном порядке.
Оптимальной температурой пола в жилых помещениях считаются 22–25°C. В зависимости от мощности системы для достижения такой температуры может потребоваться выставление температуры теплоносителя на разном уровне – обычно около 40°C. Но в каждом отдельном случае подбирать рабочую температуру необходимо самостоятельно экспериментальным путем. Нельзя допускать слишком сильного нагрева облицовочных материалов, так как они могут потерять свой товарный вид.
Между стяжкой и подложкой обязательно следует проложить слой полиэтиленовой пленки толщиной около 0,2 мм. Он позволит предотвратить образование конденсата, который может навредить ламинатной облицовке.
Долговечность облицовочных материалов, особенно при их укладке на теплый пол, зависит от многих факторов, в том числе и от правильности монтажа самой отопительной системы. Работы с инженерными системами в жилых и нежилых помещениях отличаются высокой сложностью, и собственникам рекомендуется не заниматься ими самостоятельно. Гораздо проще обратиться к специалистам, которые смогут подготовить проект теплоснабжения, проведут необходимые расчеты, выберут для системы подходящие материалы и правильно смонтируют все компоненты сети.
В системе отопления обязательно должна быть предусмотрена возможность регулировки температуры. Если такой возможности не будет, то использовать для облицовки ламинат не получится. В какой-то момент пол обязательно прогреется выше температуры, которую способны выдерживать ламинированные покрытия.
Перед укладкой ламината ознакомьтесь с инструкцией от производителя. Однако одно правило следует соблюдать в любом случае – прежде чем начинать монтаж отделки на теплый пол, необходимо оставить ламели в помещении на несколько дней. Это позволит облицовке сравняться по температуре с температурой комнаты, и в процессе укладки панели уже не будут расширяться, и их можно будет смонтировать ровно и правильно.
Прежде чем класть панели, следует на несколько дней установить в помещении неизменный температурный режим. Стяжку же перед монтажом обязательно следует прогреть до температуры в 27–30°C. Благодаря этому вы сможете удалить из нее остатки влаги, что крайне необходимо, так как нормальный монтаж можно провести только при уровне влажности основания не выше 5%. После прогрева за пару дней до монтажа систему можно отключить.
После завершения укладки нужно ввести систему в эксплуатацию. Для этого постепенно повышают температуру с 18 до 27°C, увеличивая ее ежедневно на 3°C. Соблюдение этих нехитрых правил позволит вам сделать ламинированное основание максимально надежным, качественным и долговечным.
Что такое маркировка, и какую роль она играет при выборе ламината
Современный рынок напольных покрытий просто изумляет своим ассортиментом и несметным предложением. Но когда дело касается ламината под теплый пол, то не каждое финишное покрытие подойдет. Если приобрести ламинированные панели, то такой материал будет верно нести службу, но только в том случае если его не использовать на теплые полы. У такого вида ламината уровень теплопроводности довольно низкий. Как итог, этот ламинат, для теплых полов использовать не рекомендовано.
Но, даже если не удалось сразу обнаружить требуемое покрытие, вешать нос еще рановато. Учитывая всенародную заслуженную любовь к теплым полам и ламинату, многие производители разработали и внедрили абсолютно новый вид ламинированных покрытий. Особенность такого материала в том, что он идеально сочетается с подогревом полов. А результат их труда, можно обнаружить на этикетке товара, на которой стоит соответствующая маркировка, указывающая можно ли стелить данное покрытие на полы с подогревом или нет. Более того такая этикетка с маркировкой, поведает человеку какой нагрев допустим для данного покрытия.

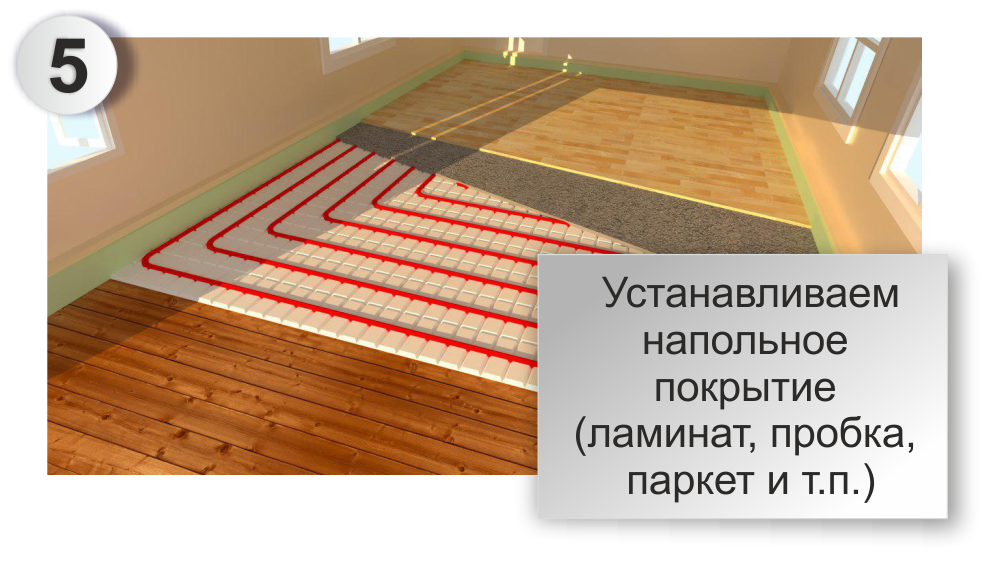

Монтаж водяного теплого пола под ламинат
В первую очередь, нужно заняться укладкой труб водяного пола. Вы можете уложить их по спирали или параллельно. Большой разницы нет. Но при укладке спиралью прогрев пола будет идти более равномерно. Чтобы не было больших гидравлических потерь, длина одного контура не должна быть боле 100 метров. Во всех случаях надо выдерживать величину шага между витками труб в пределах 10-15 сантиметров. Это тоже скажется на равномерности прогрева. При слишком большом шаге неизбежно появление холодных зон. Категорически не рекомендуется укладывать трубы в тех местах, где проходят стыки перекрытий и плит. В этом случае вам придётся разделить контуры обогрева на несколько самостоятельных. Но если сделать это по каким-то причинам невозможно, то в местах пересечения стыков трубы придётся защитить прочными металлическими гильзами. Их длина должна составлять около 30 сантиметров.
Придётся заранее распланировать места для установки мебели. В тех местах, где будут стоять шкафы и иная подобная мебель, прокладка труб не только бессмысленна, но даже опасна. Пол может перегреться и деформироваться. Укладывать на тёплый пол ковры тоже не стоит.
Качественная теплоизоляция
До того, как вы начнёте укладывать трубы, придётся подумать о качественной теплоизоляции. Если в её конструкции вы используете не так давно появившиеся в продаже уже готовые профильные теплоизоляционные плиты, это сильно упростит процесс укладки. Более того, такой материал предохранит от повреждений уже проложенные трубы до того момента, когда вы зальёте их бетоном. Но уложить теплоизоляцию придётся по всей площади пола, даже там, где труб не будет. По периметру стен следует закрепить подходящей ширины демпферную ленту толщиной не менее 5мм. Она будет работать в качестве компенсатора при температурном расширении стяжки.
Применение матов для теплых водяных полов
Обустройство коллектора
Относительно обустройства коллектора, через который вы подключите тёплый пол к котлу, существуют различные мнения. У каждого способа обнаруживаются свои преимущества и недостатки
Но поскольку для пола из ламината чрезвычайно важно, чтобы его нагрев происходил плавно, имеет смысл отдать предпочтение смесительному коллектору с параллельной системой смешивания
Такие коллекторы позволяют установить двухходовой смесительный кран, позволяющий производить плавную регулировку температуры поступающего в систему теплоносителя. Придётся закрыть глаза на определённые потери тепла в такой системе.
Проверяем качество работы
После того как вы проложили трубы и подключили их к коллектору, систему водяного пола придётся опрессовать. Проще всего это сделать, если вы использовали металлопластиковые трубы. Достаточно будет закачать в них на одни сутки холодную воду под давлением в 6 бар. По истечении этого срока давление должно остаться на начальном уровне.
Иначе приходиться действовать в том случае, когда использованы полипропиленовые трубы. Их придётся нагрузить давлением, превосходящим рабочее в два раза, но не менее, чем 6 бар. Оно будет постепенно снижаться и через тридцать минут его будет необходимо поднять до первоначального уровня. Так придётся сделать три раза подряд. После этого вам снова придётся восстановить опрессовочное давление. По прошествии суток падение давления не должно превысить 1,5 бар. Недопустимы и утечки. Только тогда можно считать, что работа проведена качественно.
Для очистки совести можно провести испытание горячей водой доведённой до рабочей температуры. Это следует делать после опрессовки. Такое испытание поможет обнаружить нарушение герметичности в соединениях и снимет дополнительные напряжения, которые возникли в трубах в процессе их укладки.
Заливка бетонной стяжки
Наконец, можно взяться за заливку бетонной стяжки. Это следует делать только после установки всех систем. В трубы придётся подать рабочее давление. Заливают стяжку прямоугольными полями не более 8 метров длины и площадью не более 40 квадратных метров. Поля придётся отделить друг от друга деформационными швами.
Обычный состав бетона плохо подходит для заливки стяжки бетонных полов. В него придётся добавить специальный пластификатор. Количество пластификатора определяется инструкцией по его применению.
Монтаж теплого водяного пола под ламинат со стяжкой

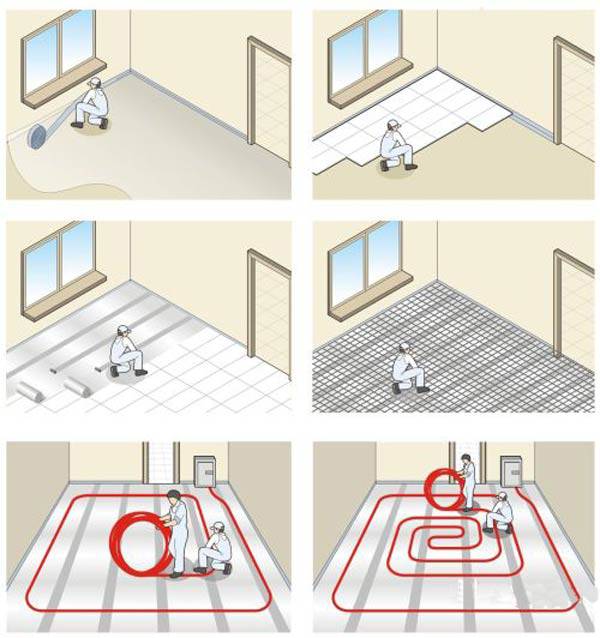

Последовательность монтажа теплого водяного пола
Монтаж теплого пола с обустройством стяжки может быть проведен своими руками. Для этого сначала проводятся подготовительные работы – выравнивается и очищается основание. После проверяются перепады высоты с помощью уровня. Если перепад будет меньше 1 см, то можно начитать монтаж теплого пола. При перепаде более 2 см, основание выравнивается посредством наливного пола. После этого размещается гидроизоляционная пленка, которая будет защищать теплоноситель от воздействия влаги, для этой цели подходит плотная полиэтиленовая пленка.
Читать также: Как подключить теплый пол к отоплению
По периметру стен укладывается и закрепляется демпферная лента, на той же высоте впоследствии будет размещаться подложка. В качестве утеплителя для стяжки может быть использован теплоизоляционный материал с отражающей поверхностью. Подложка нуждается в армировании, в качестве которой используется арматурная сетка с ячейками в 18-20 см, что позволит своими руками проложить трубы водяного обогрева пола. Арматурная сетка размещается после укладки труб для обеспечения равномерного распределения нагрузки. После этого выполняется монтаж и последующая укладка водяного теплого пола. На завершающем этапе проводится заливка стяжки, которая будет высыхать в течение 28-30 дней.
Чем отличается ламинат от других напольных покрытий
Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.
Что такое ламинат?
Как ламинат проводит тепло
Ламинат над теплым водяным полом, приемлемо ли это
Ламинат для теплого пола
Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.
Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.
Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат – совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.
Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.
Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо
Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал. На картинке выше, представлена маркировка ламината под теплый пол
При покупке удостоверьтесь, что она проставлена на упаковке. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность
На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность
Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.
На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.
Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.
4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло
Плюсы укладки на бетонное основание
Укладка тёплого пола на бетон — это практично и быстро.
| Плюсы | Минусы |
| Экологичный материал — в составе нет вредных веществ. | Бетон — холодный материал, поэтому требуется дополнительное утепление. |
| Чистота — использование специальных средств в процессе обработки практически полностью приводит к отсутствию пыли. | Поверхность из бетона трудно восстановить, поэтому при больших дефектах полагается новая стяжка. |
| Простота монтажа — поверхность ровная. | |
| Полное отсутствие проникновения микроорганизмов. | |
| Монолитная поверхность — обеспечивает влагостойкость. | |
| Не портится с годами, так как не поддаётся коррозии, и не гниёт. | |
| Большой срок службы и не нет необходимости в уходе. | |
| Прочность материала. |
