Маты для теплого водяного пола: рекомендации по выбору и как укладывать маты под теплый водяной пол

Водяной тёплый пол

Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.

Водяная система имеет не мало плюсов:

• равномерно прогревает помещение;
• экономична — расходы на эксплуатацию не значительные;
• допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.

К минусам данного вида можно отнести:

• сложный процесс укладки и продолжительный по времени;
• конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
• сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».

Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.

Медь

Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.

При использовании трубопровода из меди существует ряд ограничений:

• не допустимо укладывать в одном контуре трубы из стали и меди;
• не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
• нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.

Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.

Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.

Металлопластик

Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.

Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:

• долговечны — до 50 лет;
• устойчивы к коррозии;
• невосприимчивы к отложениям минеральных образований;
• биологически инертны — не выпускают вредоносные вещества;
• стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
• лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
• обладают хорошими звукоизолирующими свойствами.

К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.

Полипропилен

Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что  усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.

Сшитый полиэтилен (REX)

Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:

• температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
• наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
• имеет устойчивость к давлению;
• трубы REX легко гнуться;
• ему не страшна коррозия;
• нет выделения токсичных веществ при работе.

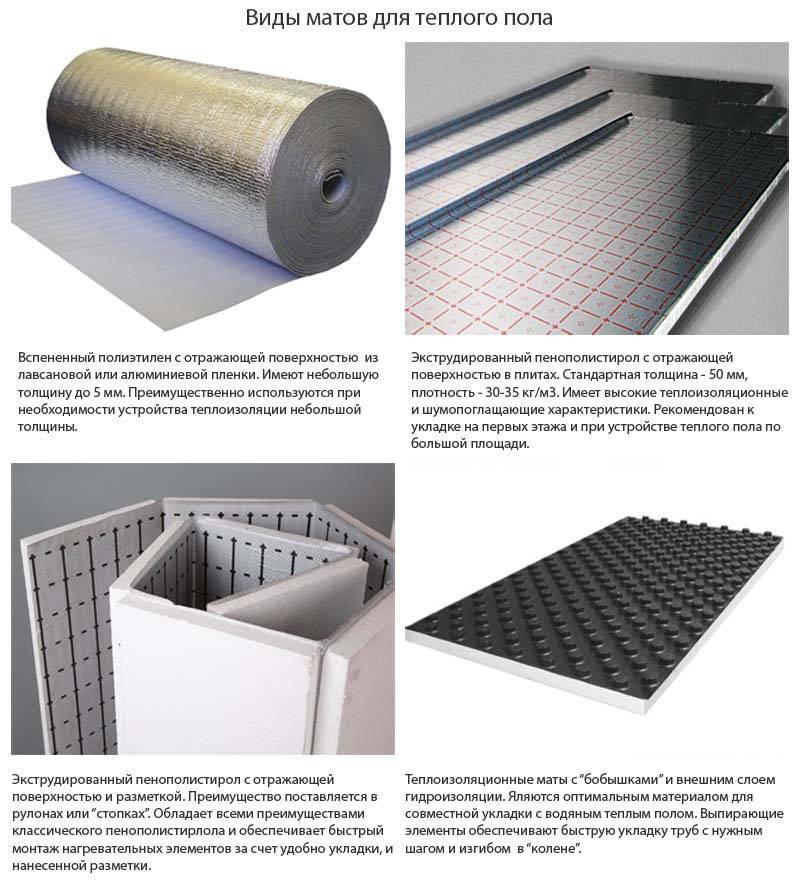

Разновидности матов, применяемых для водяных теплых полов

Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.

Фольгированные маты

Фольгированные маты -изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.

Самые простые, тонкие фольгированные маты из вспененного полиэтилена

Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.

Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.

Фиксация труб на металлическую сетку

Тонкие маты из экструдированного полистирола

Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна  высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.

Скоба для фиксации трубы

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником  обогрева в комнате.

Маты из ЭППС с покрытием

Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.

Маты из ЭППС с покрытием

Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».

Укладка их проста и удобна

Пенополистирольные профильные маты

Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).

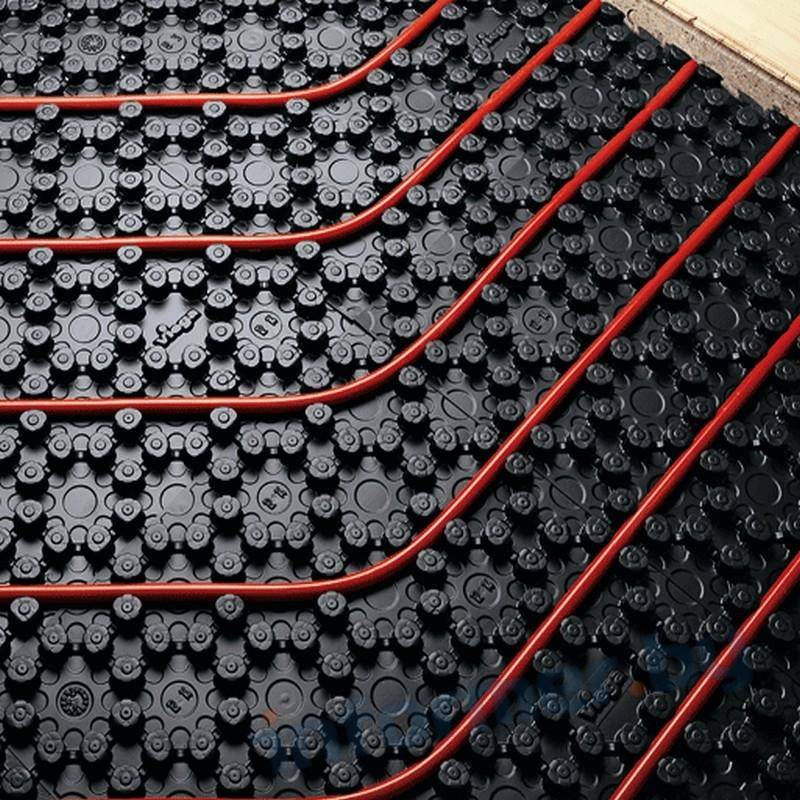

Ламинированный мат с уложенной трубой

В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

Профильный мат без ламинирования

В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на  матах с покрытием — они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.

Обычно маты выпускаются стандартными размерами 1.0 × 1.0или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Маты из пенополистирола и их разновидности

Пенополистирол тоже должен обладать определёнными характеристиками, чтобы система отопления работала эффективно:

1. Во-первых, плотность материала должна быть в 40 кг на 1 м³. Только тогда система будет устойчива к большим нагрузкам.
2. Во-вторых, материал практически не проводит тепло, поэтому обеспечивает минимальные тепловые потери.
3. Из-за ячеистой структуры и других физических характеристик пенополистирол создаёт отличную звукоизоляцию.
4. От внешних воздействий пенопласт защищает ламинированное покрытие и центрирующие замки, находящиеся на торцах панелей. Из-за хорошего сцепляемого свойства матов возникновение зазоров практически невозможно.
5. Шаг установки и размеры матов могут быть различными.

Маты под тёплый пол водяной из пенополистирола имеют свои преимущества:

• Они выполнены по европейским стандартам качества. Во время производства используется самозатухающее сырьё.
• Сверху пенополистирола можно укладывать мокрую и полусухую стяжку.
• Не деформируются, так как материал довольно прочный.
• Имеют фиксаторы, которые дают возможность осуществлять быструю установку трубопровода.
• Установка трубопровода отопления делается по разметке, наносящейся на поверхность. Это содействует быстрому распределению теплоэнергии в помещении.
• Прекрасные физические характеристики.
• Как уже говорилось выше, им свойственна звукоизоляция и термоизоляция.
• Не несут вреда для человеческого организма.
• Они не подвержены гниению, не пропускают влагу и не разбухают.
• Пожаробезопасны и выдерживают минусовую температуру 180 °C и повышенную до 180 °C.

Маты, которые выпускаются индивидуально для укладки на них трубок системы тёплых полов, – удобное решение. На поверхности плиты имеют бугорки (бобышки). Между ними несложно пропустить трубные витки.

Плиты из пенополистирола могут быть следующими:

1. Экструдированные (ЭПС).
2. Беспрессовые (ПСБ).
3. Прессовые (ПС).

Они могут быть также гладкими, рельефными, фольгированными и не фольгированными.

Рассмотрим подробнее каждый вид.

Фольгированные маты для тёплого пола

Фольгированные маты. Могут быть выполнены и иметь в составе минеральную вату, полистирол, базальтовое волокно, вспененный полиэтилен и т.п. С одной стороны маты укрывают фольгой. Теплоизолирующая подложка имеет разную толщину (в зависимости от типа изделия). Если это плиты из вспененного полиэтилена, то толщина будет от двух до десяти миллиметров. Если же плиты содержат базальтовое волокно, то толщина может составлять от двадцати до ста миллиметров.

При установочных работах маты укладывают фольгой вверх (для лучшего отражения тепла).

Плиты фольгированные со вспененным полиэтиленом редко применяют для монтажа на первых этажах, где в доме есть ещё подвал. В данном случае нередко выбирают базальтовые волокна.

Фольгированные маты с базальтовым волокном

Плёночные маты. При производстве применяется очень прочный пенополистирол. Снаружи плита с одной стороны имеет фольгу, её покрывают плёнкой из полимеров.

На поверхность плёнки наносят координационную сетку, которая делает монтаж контура нагрева более лёгким. Это позволяет сэкономить время на монтаж и произвести его своими руками.

Хорошая плотность материала даёт возможность острым скобам для закрепления гибких труб прочно удерживаться.

Маты Энергофлекс Energofloor Tacker

Профильные маты. В Интернете можно даже встретить такое название, как маты для тёплого пола с бобышками.

Они специально предназначены для монтажа труб тёплых полов и являются на данный момент самыми удобными. Они тоже выполняются из пенополистирола, только уже по методу гидропеллентной штамповки. Это делает маты очень плотными и надёжными для удержания формы труб. Бобышками называют элементы, которые расположены на верхней плоскости.

Монтажный мат Rehau Varionova

Они могут быть в виде цилиндра, параллелепипеда или других фигур. Выпуклости находятся на таком расстоянии друг от друга, что труба фиксируется очень прочно и для этого не требуется дополнительных элементов крепежа. Контур в момент укладки и заливки стяжки не сместится.

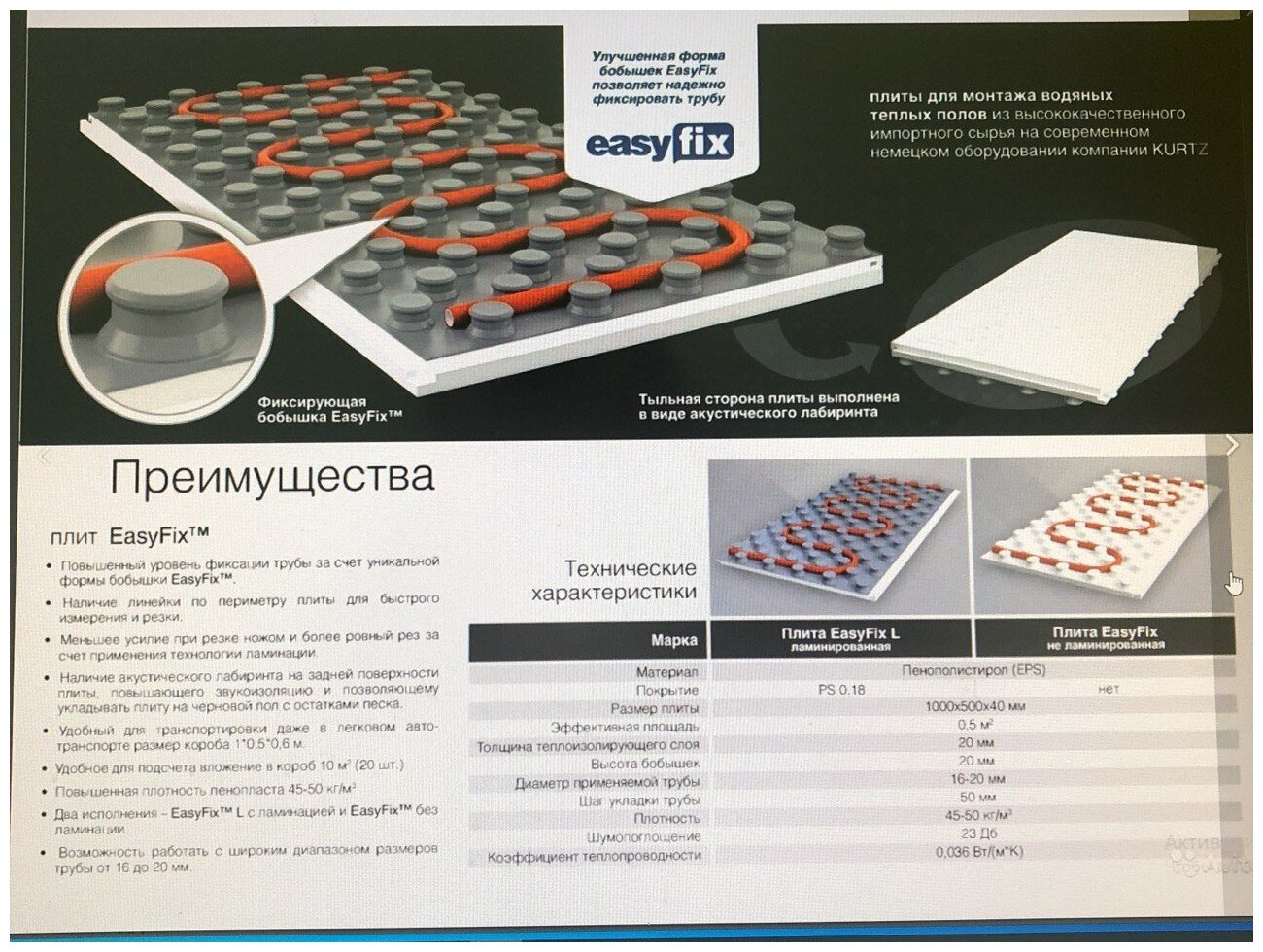

Мат с бобышками для тёплого пола – это конструкция из пенополистирола высокой прочности, поэтому он способен выдерживать динамические и статистические нагрузки. Такие плиты производятся без покрытия, но всё же лучшим решением будет покупка изделий, которые покрыты крепкой плёнкой из полимеров.

Ещё одно преимущество профильных матов в простоте укладки труб. Монтаж можно осуществлять вручную без посторонней помощи. Для этого нужно всего лишь аккуратно вставлять трубы в промежутки между выпуклостями.

Ведущие производители матов для укладки водяного тёплого пола

Чтобы не сомневаться в качестве приобретённых матов для укладки водяного тёплого пола, стоит выбрать продукцию ведущих производителей

Мы советуем обратить внимание на изделия:

• Oventrop, демонстрирующие высокие эксплуатационные характеристики. Немецкая компания предлагает маты с «бобышками», для сухой укладки, рулонные и складные теплоизоляторы. Первый вид может быть с термо- и шумоизоляцией, а также без неё;
• Кнауф. Производитель предлагает качественные плиты с высокими эксплуатационными характеристиками;
• Рехау. Несмотря на цену, маты для тёплого водяного пола, изготовленные в Германии, пользуются устойчивым покупательским спросом. Наиболее востребованы пеностирольные маты с «бобышками». Поставляются вместе с фиксаторами для крепления труб;
• Энергофлекс. Отечественный производитель предлагает широкий модельный ряд, в котором обязательно найдётся подходящий вариант для водяного тёплого пола;
• Экопол. Российская компания предлагает гладкие маты и с «бобышками». Замковое соединение и наличие гидроизоляционного слоя обеспечивает формирование прочной и надёжной основы. Уровень теплоизоляционных характеристик зависит от толщины теплоизоляционного слоя. Последний может быть 20, 30 мм либо отсутствовать в принципе.

Кнауф – проверенное качество

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты
На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные матыПленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
• Плоские маты из пенополистиролаОни же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
• Специальные маты с бобышками.Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ:
  • ряды фигурных выступов упрощают монтаж труб
  • не требуется дополнительной фиксации труб
  • не требует дополнительных слоев перед укладкой стяжки
  • сопутствует равномерному распределению теплопроводящих элементов конструкции
  • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

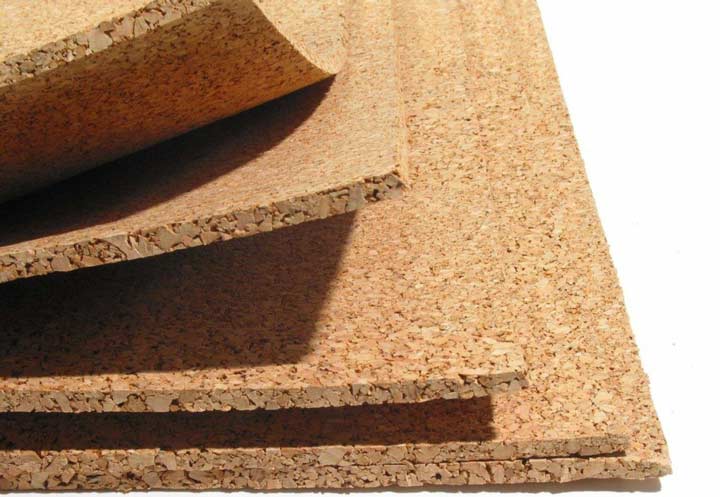

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

https://youtube.com/watch?v=DimfWtf-0PI

Установка своими руками

Для работы нужен профессиональный инструмент:

• сама отопительная система;
• крепления;
• медный провод;
• соединительные кабели;
• УЗО;
• регулятор;
• температурный датчик.

Первым шагом монтажа является расчет и создание проекта пола. В нем должно быть указано место, в которое будет помещен датчик и терморегулятор. Саму поверхность пола нужно очистить от мусора и грязи, выровнять, если есть необходимость.

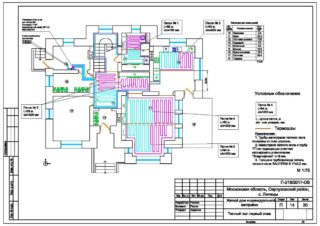

Пример проекта теплого пола

Пошаговая инструкция по подготовке поверхности:

• очистка от мусора;
• выравнивание;
• грунтовка чернового пола;
• укладка гидроизоляционного слоя;
• установка по периметру демпферной ленты;
• прокладывание теплоизоляционного материала толщиной 3-4 мм для квартир в многоэтажных домах;
• покрытие армирующей сеткой.

Пример расчета потребления электроэнергии инфракрасным теплым полом

Чтобы нагрев был оптимальным, нужно рассчитать мощность. Это можно сделать по формуле P1= P2*S*К, где З1 – это мощность кабеля, З2 – это мощность нагрева на 1 квадратный метр, К – коэффициент запаса мощности, равный 1,3 – 1,6, S – площадь комнаты.

После того как выполнен расчет и пол подготовлен, можно приступать к монтажу. Пошаговая инструкция для каждого типа пола будет немного отличаться. Чтобы установить кабельный пол, нужно:

• подготовить фундамент;
• поставить гидроизоляцию (в ванной);
• установить монтажную ленту, уложить кабель;
• конец электрокабеля вывести к распределительной коробке с температурным регулятором;
• установить температурный сенсор в гофрированной трубе.

Нагревательные маты нужно устанавливать так, чтобы они плотно соприкасались друг с другом. Разрезать полотно нужно таким образом, чтобы греющие кабели не были повреждены или деформированы. Мат кладется на специальный клей, слой которого должен составлять 2-3 мм. Датчик температуры также кладется в гофрированную трубу между витками нагревательных элементов. Второй кабель нужно провести к терморегулятору. Финальный этап – проверка работоспособности системы с помощью специального тестера. Ламинат на теплый электрический пол можно уложить после полного высыхания стяжки.

Инструкция укладки нагревательных матов теплого пола

Монтаж инфракрасного теплого пола начинается с установки терморегулятора в распределительную коробку. К щитку проводятся провода. На основание укладывается теплоизоляционные слой не более 5 мм толщиной. Места соединения нужно закрепить скотчем. Раскладка ИК пленки осуществляется нагревательными элементами вниз. Ее края нужно укрепить скотчем, чтобы не происходили сдвиги. Контакты и монтажный провод нужно подключить. Во второй секции ставится термодатчик для принятия информации о нагреве. Последний этап – проверка функционирования системы, укладка полиэтиленового пленочного настила и финишного покрытия.

Предназначение матов

Основная задача при монтаже водяных тёплых полов — свести к минимуму потери тепла, именно эту функцию и выполняют маты. Если положить контур прямо на основание, то толку от него не будет, так как большая часть тепла уйдёт вниз.

Для этого, и предназначены теплоотражающие маты. Они предохраняют помещение от проникновения холодного воздуха, при этом, не давая теплу уходить наружу. Помимо этого, исключается образование плесени и конденсата.

Рассмотрим основные функции, которые выполняет теплоизолирующая подложка в «пироге» тёплого водяного пола:

1. Звукоизоляция — если слой 2 см, поглощение шума до 23 Дб;
2. Гидроизоляция — при наличии специального плёночного слоя;
3. Теплоизоляция — направляет тёплые потоки вверх, что снижает затраты на отопление дома;
4. Равномерное распределение тепловых потоков в помещении. Этот момент важен для водяных полов, где тепло расходуется не равномерно, из-за наличия в контуре прямых и изогнутых труб;
5. Способствует выдерживанию эксплуатационных нагрузок за счёт высокой прочности.

Кроме того, наличие матов упрощает процесс укладки нагревательного контура тёплого пола за счет рельефного слоя или разметки на поверхности. А специальные фиксаторы и пазы по бокам позволяют ускорить и сделать легче процесс монтажа.

Зачем нужны маты?

Минимизация тепловых потерь при обустройстве любой системы обогрева в помещении – первоочередная задача, которая стоит перед любым мастером. Тепло, идущее от нагревательного контура, должно не покидать помещение, а направляться непосредственно вовнутрь, иначе смысла от обустройства системы обогрева просто нет. Вернее, помещение все равно будет согреваться, но гораздо дольше, а тепловая энергия при неправильном обустройстве или отсутствии теплоизоляции и вовсе не будет задерживаться внутри.

Принцип действия водяного теплого пола

При создании системы теплых полов важно помнить, что сам нагревательный контур нет смысла укладывать на голое основание. Толку от этого будет мало – энергия тепла будет частично растрачена на обогрев окружающей среды и может уйти к соседям или в подвал в зависимости от того, где располагается квартира

Именно правильно проложенная теплоизоляция  позволит избежать появления этого неприятного побочного эффекта. Она даст возможность направить теплоту как раз в сторону помещения, не давая ей распространяться наружу.

Схема водяного теплого пола по лагам

Ранее для теплоизоляции при монтаже теплых полов использовались такие материалы как фольгированный полистирол, пенопласт, минеральная вата и т. д. Они и сейчас продолжают применяться, так как имеют ряд достоинств, среди которых можно отметить, как минимум, их невысокую стоимость. Но сейчас в продаже появились особые маты, используемые для обустройства теплого пола, которые не только обеспечат отличный уровень теплоизоляции, но и наделят пол дополнительными звукоизоляционными свойствами; также они способны выполнять и другие функции.

Монтаж теплого водяного пола

Мат изоляционный

Виды и особенности

Выпускается несколько типов матов, различающихся материалом, способом крепления труб, предназначением для конкретных видов помещений. Каждый имеет некоторые преимущества и недостатки.

Фольгированные

Изготавливаются из вспененных полимеров ( полиэтилена, пенофола), с одной стороны покрыты слоем фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя. Полотна подобного утеплителя раскладываются встык. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

Применение таких матов для укладки водяного пола – не самое удачное решение. Использовать такую подложку возможно лишь в том случае, если основание пола уже имеет достаточный уровень теплоизоляции, а теплый пол рассматривается в качестве дополнения к основной отопительной системе.

Абсолютно не применимы фольгированные мат на первых этажах, под которыми расположены подвалы или цокольные помещения. Неэффективны они также при частном одноэтажном строительстве.

Тонкие маты из экструдированного полистирола

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м3. Данный материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб застилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий. Их придется наносить самостоятельно. При этом крепление труб осуществляется очень просто – с помощью специальных скоб.

Маты из ЭППС с покрытием

Более совершенный, по сравнению с предыдущим, вид. ЭППС маты изготавливаются из материала повышенной прочности. Помимо фольгированного слоя, имеют пленочное покрытие с нанесенной разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с предварительно вычерченной схемой. Подобные маты, сохраняя все достоинства пенополистирольных плит, являются законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

Такие маты удобны в укладке. Они раскатываются по полу подобно тракторной гусенице, превращаясь в плотную монолитную поверхность без щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление труб ЭППС матам осуществляется с помощью скоб или «гребенок».

Пенополистирольные профильные (с бобышками)

Это самый удобный в плане укладки труб водяного теплого пола вариант. Пенополистирольные профильные маты изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На их верхней поверхности имеются фигурные выступы-бобышки различной формы (прямоугольные, цилиндрические, треугольные) высотой от 20 до 25 мм. В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м3, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала невысока. Они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• Физические характеристики и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Специальная система торцевых центрирующих замков матов позволяет собрать маты в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
• Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Материалы для теплоизолирующих мат

Наиболее популярными материалами для мат под водяные полы в частном домостроении являются модификации полистирола и пенополистирола. На начальном этапе внедрения мат в системы полов с обогревом использовались фольгированные пенополистирольные изделия. Это были стандартные гладкие плиты толщиной 3 см из пенополистирола плотностью 30 кг/куб. м.

На поверхности плит наносилась координатная сетка, упрощающая процедуру разметки и укладки трубок греющего контура. Рабочую поверхность плиты с разметкой покрывали фольгой для отражения теплового излучения.

Для пенополистирольных фольгированных плит отмечались следующие недостатки:

Может быть интересно

• необходимость защиты отражающего зеркала фольгированной поверхности плиты от химической агрессии компонентов бетонного раствора, заливаемого при формировании стяжки;
• необходимость применения крепежных элементов для фиксации трубок с теплоносителем на плите;
• высокая вероятность смещений и повреждений водяного трубопровода при заливке раствором.

Различие состоит в технологии изготовления, что и предопределило различные физико-механические параметры этих материалов:

• плотность обычного пенопласта не превышает 10 кг/куб.м, тогда как плотность пенополистирола – от 30 до 40 кг/куб.м;
• пенопласт является гранулированной структурой, у пенополистирола – структура однородная;
• пенополистирол обладает более высокими показателями механической прочности;
• пенопласт обладает высоким паро,- и влагопоглощением, что провоцирует быстрые разрушения пенопластовых конструкций в условиях влажной среды с температурными перепадами.

Полистирол плотностью до 40 кг/куб.м используется для изготовления профильных мат с отформованными бобышками, позволяющими без фиксирующих устройств монтировать трубопроводную систему. Полимерная пленка защищает зеркальный слой фольгированного покрытия от воздействия бетонного раствора. Полистирольные маты оснащены боковыми замками, при помощи которых плиты соединяются между собой при формировании сплошного теплоизолирующего покрытия.
