Фасадные кассеты – материал нового поколения для внешней отделки зданий и сооружений

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

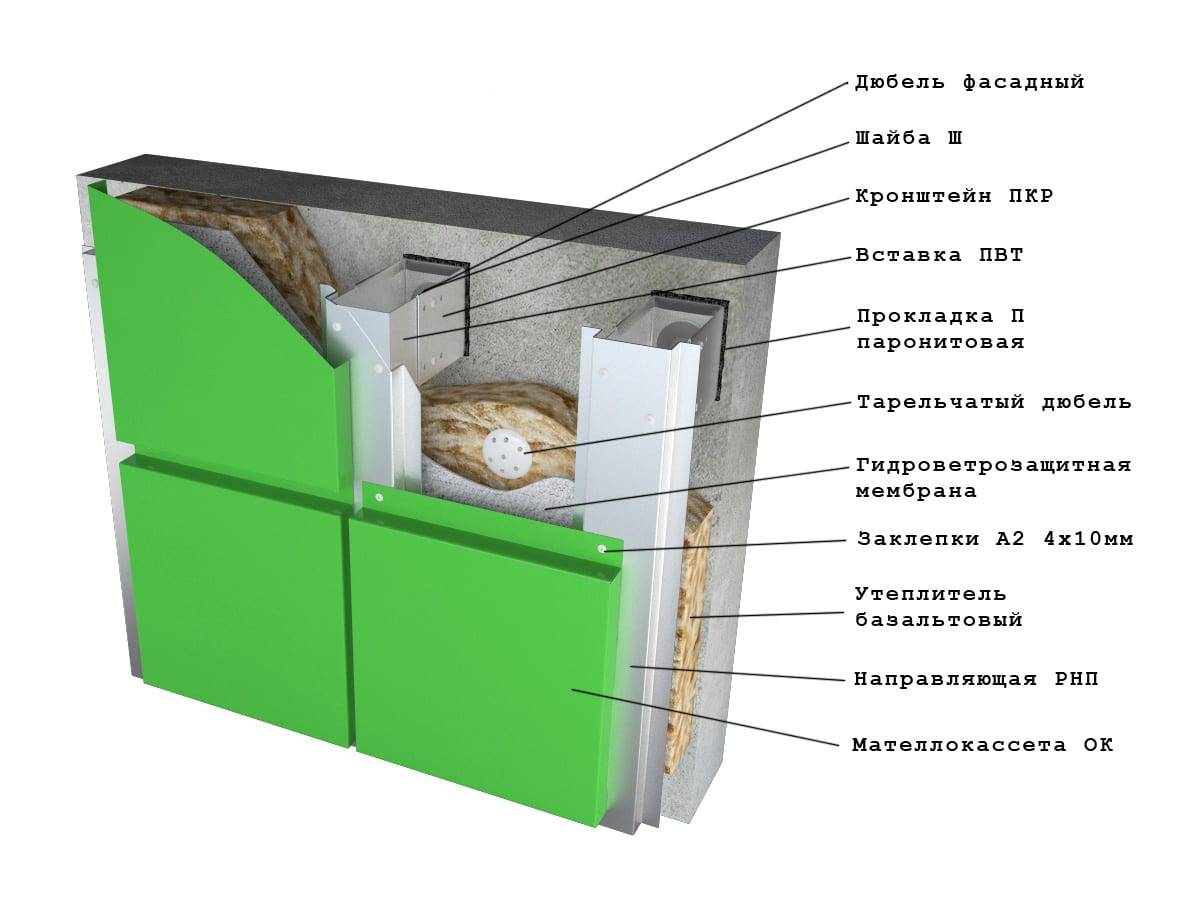

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

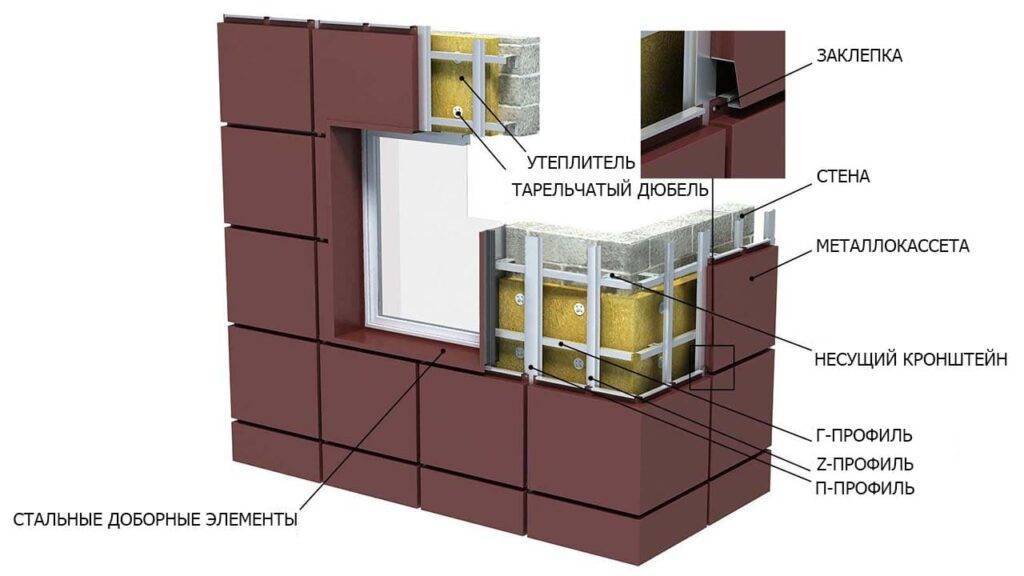

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Как правильно выбрать утеплитель для вентилируемого фасада из кассетных блоков

Лучшим вариантом выбора утеплителя для вентилируемых фасадов из кассетных блоков является минеральное волокно, а также любые иные материалы, обладающие экологической безопасностью и не подверженные горению.

Если предполагается утепление фасада в два слоя, к выбору утеплителя следует подходить следующим образом. Первый (внутренний) слой утеплителя должен обладать несколько более рыхлой структурой (к примеру, минеральная вата), а второй (внешний) слой – более устойчивой и плотной структурой (к примеру, пеноплекс).

В случае двухслойного утепления рекомендуется использовать утеплители с рыхлой и плотной структурой, на примере минеральной ваты и пеноплекса

Технология вентилируемого фасада предполагает обязательное использование защиты утеплительного слоя от выветривания. Рекомендованная для этих целей тонкая мембранная ткань надежно справляется с этой функцией. Более того, она способна контролировать и сдерживать проникновение влаги в слой утеплителя.

После того как утеплитель и ветровая мембранная изоляция будут закреплены на стены фасада при помощи дюбелей-тарелок, можно приступать к монтажу металлических или композитных кассет к каркасу из направляющего профиля и Г-образных кронштейнов.

Фасадные кассеты: какие бывают и как монтируются

Разновидности панелей для облицовки фасада

В зависимости от используемого материала в производстве, металлокассеты делятся на три группы: 1. Металл. Кассеты из стальных листов довольно прочные, но тяжёлые, поэтому требуют надёжной обрешётки, выполненной из металлических профилей и контейнеров. При изготовлении на листы наносится полимерная плёнка. Облицовочные панели не имеют ограничений по применению с точки зрения пожарной безопасности. Кассеты представлены в широкой цветовой гамме. 2. Композитные сплавы. Панели отличаются высокой стоимостью, но и по качеству они превосходят другие разновидности. Изделия отличаются высокой прочностью, звукоизоляционными свойствами. Легковесность даёт возможность изготавливать большие по размеру панели, поэтому монтаж не занимает много времени. Кассеты имеют продолжительный срок эксплуатации, так как устойчивы к ржавчине и деформации. Однако некоторые виды сплавов плохо переносят температурные перепады и сильную жару. 3. Линеарные. Изготавливаются по аналогии с металлическими – из алюминия и оцинковки. Их длина намного больше ширины. Они лёгкие и прочные.

Респектабельный внешний вид имеют изделия, выполненные из меди или латуни. Но они довольно дорогостоящие, поэтому их делают под заказ.

Разновидности оцинкованных панелей по способу крепления

Кассеты могут крепиться двумя способами: скрытым и зримым. Для каждого метода изготавливается специальная панель: 1. Кассета с видимым креплением. Из листа металла формируются объёмные прямоугольники с выгнутыми бортиками. Во время облицовки отогнутый край одной кассеты накладывается на другой, а затем они крепятся. Покрашенные под цвет металлокассеты крепежи практически незаметны. 2. Панели со скрытым креплением. У таких изделий верхняя кромка вогнута под прямым углом. Они монтируются «лесенкой». На каждой кассете для соединения со следующей есть отогнутая кромка.

Первый метод крепления является наиболее распространённым.

Как крепятся композитные кассеты

Присоединить панель из композита к профилю можно следующими вариантами: 1. На бортике изделия делается отверстие. Далее панель цепляют на специальный крепёжный элемент, который называется салазка. 2. На отбортовку прикрепляют специальный крючок, с помощью которого кассеты и присоединяют к профилю.

Первый способ крепления считается более выгодным, потому что проделать отверстия дешевле, чем приобрести дополнительные элементы.

Отметим, что существуют системы, уменьшающие общий вылет на пару сантиметров.

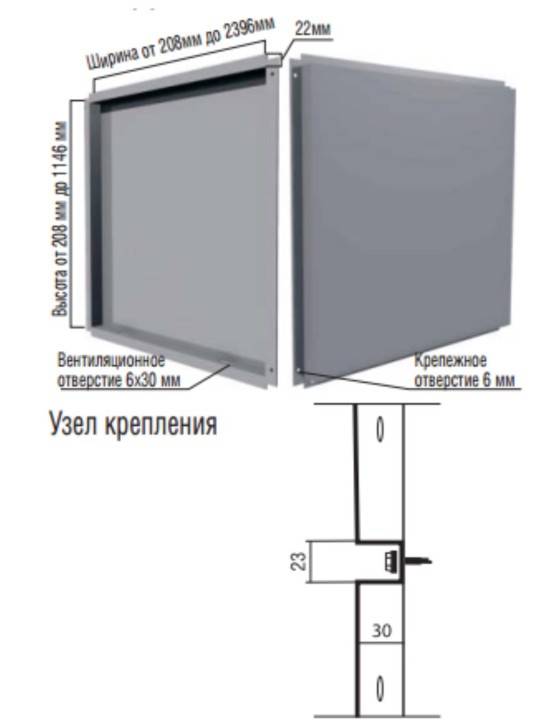

Различие панелей по размерам

Каждый вид фасадных кассет имеет свои габариты, о которых мы расскажем ниже: 1. Стандартные оцинкованные панели имеют размеры не более 1х1,25 м. По индивидуальному заказу возможно изготовление нестандартных кассет. 2. Линеарные панели производят с маленькой высотой и большой длиной. Эта особенность позволяет возводить цельные кольцевые сегменты фасада ярусами. 3. Стандартные габариты панелей из композита — 1,25х4 м. Под заказ возможно изготовление и других размеров. Кассеты вырезаются специальным резцом из целого листа. Габариты последних зависят от того, как расположены оконные и дверные проёмы.

Выполняя расчёт многокомпонентного материала, следует прибавить ещё треть на отбортовку кассет.

Крепление панелей из оцинкованной стали может выполняться двумя методами, о которых мы расскажем далее.

Монтаж металлокассет этим способом осуществляется быстро и просто. Сквозь отверстия выгнутых частей панель прикручивают с помощью саморезов к контрольной обрешётке из шляпного профиля. Изделия, закреплённые таким методом, легко заменяются новыми в случае порчи.

Сцепка панелей происходит при помощи отогнутой верхней части, имеющей специальный замок. Первый ряд укладывают снизу – начинают с левого угла здания, зацепляя элементы за рейку. Верхние – сцепляют с кромкой нижних. Фиксируются кассеты сквозь верхнее отверстие. Таким образом, вентфасад внешне выглядит полностью цельным. Выбор варианта монтажа напрямую связан с формой изделия.

Крепление кассет из композита

Композитные панели крепятся на подсистему следующими способами: 1. С помощью крепёжного уголка. Такой способ позволяет компенсировать расширения панели от температурных перепадов. Кассету, прикреплённую уголком, легко можно снять с готового фасада, не нарушив целостности соседних плит. 2. Система на ползунках. Главная деталь — салазки, которые скользят по профилю. Крепёжная деталь имеет выемку для сцепления с кассетой, а также резинки, которые не позволяют облицовке дребезжать. В панель монтируют зацеп, с его помощью цепляют элемент на салазки, которые потом разводят для фиксации.

DIAT

Особенности производства и технические характеристики фасадных кассет

Металлические фасадные кассеты могут быть выполнены из оцинкованной стали, алюминия или композитных материалов. В зависимости от материала, из которого изготовлены кассеты, выбирается и система крепежа. Листы оцинкованной стали – материал достаточно тяжелый, поэтому предусматривает крепление из прочного оцинкованного алюминиевого профиля. Также при проектировании надо учитывать, что данный строительный материал увеличивает нагрузку на фасад здания. При разработке видео проекта облицовки здания фасадными кассетами следует также учесть все архитектурные особенности строения и выбрать соответствующий дизайн отделки.
Современное оформление фасада алюминиевыми кассетами

Так как производство фасадных кассет предусматривает в основном использование оцинкованной стали, покрытой полимерной пленкой, то палитра цветов данного отделочного материала очень разнообразна. Это позволяет оформлять здания в самых разнообразных смелых и оригинальных дизайнерских решениях. Ответственные производители предлагают высококачественные фасадные кассеты, выполненные из металлического листа толщиной до полутора миллиметров. Высокая цена таких материалов полностью оправдана их высокими эксплуатационными свойствами. Фасадные кассеты мп 2005 и мп 1005, которые чаще всего используются для облицовки систем вентилируемых фасадов многоэтажных зданий, производятся из оцинкованной стали отечественного производства. Толщина металла кассеты составляет от одного до полутора миллиметров. В качестве защитного покрытия кассеты используется полиэстер или ПВДФ. Фасадная кассета мп 2005 обеспечивает надежную защиту стен здания от неблагоприятных погодных условий. Относительно невысокая цена облицовки, по сравнению с зарубежными аналогами, делает данный строительный материал особо популярным на отечественном рынке.К достоинствам металлических кассет для отделки фасада можно отнести следующие характеристики:

• Фасадные металлокассеты – долговечный и прочный материал;
• Особенности конструкции кассетной системы обеспечивают быстрый монтаж облицовки;
• Металлические кассеты надежно защищают фасад здания от воздействия неблагоприятных погодных условий;
• Фасад из металлокассет не горит и выдерживает значительные перепады температур;
• По сравнению с керамическими отделочными блоками и цементными плитами данный материал несет меньшую нагрузку на стены здания из-за своего меньшего веса и облегченной алюминиевой конструкции обрешетки.
• Кассетные фасады позволяют значительно сократить сроки проведения отделочных работ за счет высокой точности размеров и легкости монтажа.

Кассеты для внешней облицовки, выполненные из композитных материалов, имеют ячеистую структуру и намного меньший вес, чем фасадные металлические кассеты. Поэтому данный материал довольно часто используется для облицовки частных жилых домов и коттеджей.

Виды

Вернемся к видам панелей. Их классификация зависит от материала, из которого они сделаны.

1. Фасадные кассеты из оцинкованной стали. Они отличаются твердостью, прочностью и привлекательной ценой. Еще один плюс – отсутствие ограничения цветового решения.
2. Композитные материалы уступают в прочности оцинкованным панелям, но выигрывают своим легким весом. В зависимости от вида сплава, можно судить о износостойкости. Так же от сплава зависят характеристики жесткости и прочности. Поэтому советуем Вас с умом подходить к выбору этого вида.
3. Кассеты из алюминия соединяют в себе прочность и легкость. Алюминиевые панели намного больше размером. Это в несколько раз ускоряет монтаж фасада. Но стоимость выше в сравнении с предыдущими материалами.

Материал для производства

Из самого названия фасад из металлокассет, понятно, что данный вид производят из металла. На внешнюю часть, которая отвечает за эстетические функции, покрывают полимерными материалам. Но может быть использован лишь слой порошковой краски. Предпочтительней брать материалы с полимерами.

Для изготовления берут следующие виды сырья:

1. Сталь – могут применяться все виды, способные противостоять ржавчине. При монтаже иногда используются виды и без покраски.
2. Алюминий – монтажный материал получается очень легкий, окрашивается полимерными красками. Производиться и алюминий с текстурой дерева или камня.
3. Медь – как правило, изготавливается без окрашиваемого слоя. Фасад довольно редко отделывают полностью такими кассетами, в основном они применяются как разбивочные вставки в основу.
4. Латунь – очень редкий вид кассет. У них большой вес и поэтому дом под такой отделкой будет испытывать большие нагрузки.

Кроме того, кассеты имеют два вида креплений: скрытое и открытое. При скрытом варианте у квадрата по верхней стороне имеется отгиб, на который крепиться специальная планка. Эта планка, в свою очередь, цепляется за нижнюю сторону вышележащего ряда. Но минус такой системы в том, что замену поврежденной панели будет произвести очень непросто.

Открытое креплениеСкрытое крепление

При открытом монтаже кассета оснащается кромками с отверстиями под крепящие материалы. В основном используют саморезы. Значительный плюс легкости ремонта.

Благодаря такой конструкции крепежа получается вентилируемый фасад металлокассеты имеют необходимый зазор, который и обеспечивает хорошую циркуляцию воздуха

Также, для того чтоб была выполнена облицовка фасада металлокассетами необходимы профили, внутренние и наружные углы, откосы и другие элементы. Эти элементы крепления изготавливаются из легкого алюминия.

Процесс сборки облицовочного материала

Монтаж, как и разборка панелей, процесс несложный. Устанавливать металлокассеты можно при любой температуре. Прежде всего, нужно изготовить каркас под облицовку. Конструкция представлена горизонтальными и вертикальными профилями. Изготовление данной системы представляет самый сложный и ответственный этап, который требует пристального внимания. Сами металлические панели крепятся на возведённый каркас при помощи саморезов.

Сборка открытых кассет

Монтаж производится снизу вверх. Край каждой следующей панели укладывается поверх предыдущей и закрепляется саморезами.

полезно в работе

Не к каждому материалу кассеты подойдёт то или иное крепёжное изделие. К примеру, нельзя использовать стальные крепежи для сборки медных панелей.

Сборка закрытых кассет

Монтаж закрытых панелей также осуществляет снизу вверх, но ещё и слева направо. Здесь уже края панелей стыкуются между собой и крепятся к подсистеме. Процесс происходит сложнее, но при этом позволяет получить более прочную конструкцию. Стоит помнить, что только сертифицированные материалы и качественный монтаж панелей позволит внешнему облику зданий продержаться долгое время в первоначальном виде.

Фасад из зеркала или нержавеющей стали?

Производство

Для производства гладких листов нержавеющей стали применяют метод горячей и холодной прокатки. Такие зеркальные листы из нержавейки приобретают все более широкое распространение в строительстве и других сферах.

Они активно используются для:

• армирования несущих панелей самых разных сооружений;
• эффектной наружной отделки;
• изготовления фурнитуры;
• производства пищевого оборудования;
• оформления наружной рекламы и другое.

Применение

Листы из нержавейки применяются для изготовления отдельных элементов ограждений, перил и площадок, подъездных козырьков и прочих мелких деталей. Сверкающие плиты нержавеющей стали нередко применяют для покрытия фасадов зданий – как отдельных частей, так и всей площади поверхности.

Для этого как нельзя лучше подходят сорта стали с гладкой сверкающей поверхностью. Нередко в крупных городах именно лист зеркальный нержавеющий становится стильным украшением фасадов престижных элегантных высоток. Небоскребы, ярко сияющие космическим блеском, гармонично вписываются в структуру современных улиц.

Кроме эстетической стороны, немалое значение имеет экономическая составляющая. При внешней похожести, стальные листы из нержавейки намного выгоднее стеклянных зеркальных собратьев. Ведь отшлифованный до блеска металл стоек и прочен, он не помутнеет и не треснет даже от резких температурных перепадов.

Свойства

В сталь для внешней отделки добавляется хром, что заметно повышает ее устойчивость к коррозийным процессам. По характеру своих отражающих качеств листовая сталь разделяется на три большие подгруппы. Это зеркальная нержавейка, матовая и суперзеркало. Последнее особенно впечатляет уникальными свойствами: по четкости отражения оно максимально приближается к классическому стеклянному зеркалу.

Существует мнение, что если подвергнуть шлифовке гладкую металлическую поверхность, она теряет свою устойчивость к коррозии. Нередко это останавливает потребителей, желающих купить нержавеющую сталь. Но к нержавеющей стали данное утверждение никоим образом не относится. Наружная отделка зданий из этого материала отлично сохраняет свои защитные и светоотражающие качества под воздействием погодных явлений в течение многих лет.

Стальной зеркальный лист обладает ярко выраженной эстетичностью. По внешней привлекательности его можно сравнить с нержавеющей сталью, имеющей покрытие из нитрида титана. Оно придает поверхности легкий золотистый блеск. Облицовка фасадов листами из зеркальной нержавейки придает зданиям роскошный и респектабельный вид, будучи при этом целесообразной и экономически выгодной.

Достоинства

• Защита фасада от воздействия осадков.
• Полное отсутствие термической деформации, не в зависимости от способа крепления.
• Наличие воздушной прослойки между кассетой и фасадом, предотвращает появление опрелостей и плесени на стенах.
• Многослойность отделки создаёт надёжную звукоизоляцию.
• Пожарная безопасность. Металлопрофиль не только не поддерживает горения, но и препятствует распространению огня.
• Строгие геометрические формы значительно ускоряют процесс монтажа.
• Небольшой вес каждого отдельного сегмента не создаёт дополнительной нагрузки на фасад.
• Разнообразие цветовых решений.
• При монтаже не требуется предварительное выравнивание стен.
• Независимость сегментов друг от друга, позволяет произвести замену любой повреждённой кассеты без демонтажа всей отделки.
• Работы по монтажу можно проводить в любое время года и при любых температурах.
• Срок годности, который устанавливают производители на свою продукцию, составляет 50 лет.

Кассеты для фасада комбинированные

К слову сказать, это далеко не полный список достоинств кассетных фасадов, но и их достаточно, чтобы понять особенности материала.

Монтаж кассетного фасада: технологии и комплектующие + Видео

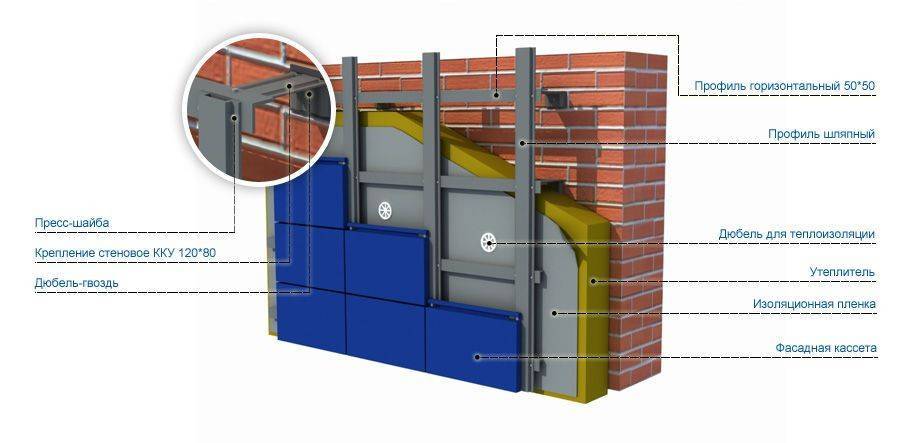

Схема монтажа кассетного фасада

Крепление фасадных кассет осуществляется в зависимости от конструкции профиля, используемого в конкретной модели облицовки. Различают два варианта соединения элементов — открытый и скрытый.

При осуществлении открытого крепления каждый элемент покрытия фиксируется за углы на несущем каркасе с использованием метизов. Такой вид сборки обеспечивает высокую прочность облицовки и быстроту проведения монтажных работ.

Скрытый вид крепежа производится зацеплением профиля верхнего элемента за профиль нижнего. Таким способом сборки обеспечивается сплошное покрытие, которое не подвержено температурному искажению, а вся конструкция в целом имеет значительную жесткость и надежность.

Весь процесс монтажа фасадных кассет в целом состоит из нескольких последовательных этапов:

• установка несущего каркаса, который обеспечивает надежную фиксацию кассет;
• заполнение полостей в подсистеме различными видами изоляционных материалов;
• монтаж кассет способом, предусмотренным технологией создания фасада.

Фасадные кассеты для монтажа

Для осуществления работ по установке кассетного вентилируемого фасада необходимо наличие:

• кронштейнов, фиксирующихся на поверхности здания;
• профилей, являющихся элементами несущего каркаса и обеспечивающих необходимый зазор под панелями фасада;
• анкеров, обеспечивающих надежное закрепление каркаса на здании;
• метизов, соответствующих типу крепления фасадных кассет.

Применение для создания вентилируемых фасадов наиболее популярных видов фасадных кассет (мп 2005, puzzleton), всегда имеющихся в наличии на рынке строительных материалов, гарантирует возможность бесперебойных поставок комплектующих и проведение монтажных работ без простоев.

Использование для облицовки зданий фасадных кассет имеет значительные преимущества:

• максимальное упрощение и ускорение процесса внешней отделки;
• отсутствие ограничения высотности в силу незначительности веса получаемой конструкции;
• возможность установки фасада без необходимости полного восстановления и выравнивания скрываемой под ним поверхности;
• устойчивость фасадного покрытия к ржавлению, воздействию ультрафиолетового излучения, температурным перепадам;
• высокая декоративность покрытия и возможность реализовывать разнообразные дизайнерские решения.

Главным недостатком этой технологии можно считать только довольно высокую ее стоимость, что в значительной мере нивелируется качеством облицовки и длительным сроком ее эксплуатации.

Применяя кассетные фасады для облицовки зданий разнообразного назначения использования можно в значительной степени изменить их внешний вид, создать наилучшие условия их сохранности и увеличить их стоимость как объектов дальнейшей продажи и эксплуатации.

Утепление алюминиевых фасадов

Работа по дополнительному утеплению навесного фасада из алюминия может понадобиться при применении алюминиевого сайдинга, рамочного профиля или композитных панелей в условиях северного климата, воздействии низких температур. В таких случаях навесные фасадные системы дополняются пристенным слоем утеплителя.
