Вентилируемый фасад из керамогранита: технология монтажа

Вентилируемый фасад из керамогранита узлы dwg. Содержание:

Конструктивные решения примыкания НВФ к оконному проему

Конструктивные решения примыкания НВФ к оконному проему (окно “на выносе”)

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением

Перечень узлов:

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (отлив)

Горизонтальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (отлив)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием фасадной панели “Минерит” к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием фасадной панели “Минерит” к оконному проему (отлив)и т.д.

Что такое керамогранит

Технология изготовления этого современного искусственного материала предусматривает несколько операций напрямую влияющих на свойства конечного продукта. Исходными веществами здесь являются чистый кварцевый песок, светлые глины, полевой шпат и натуральные красители. Применение наполнителя разного размера и красящих веществ способно придать керамограниту совершенно различный внешний вид и окраску.

Прессование и дальнейший обжиг смеси при высокой температуре меняют её внутреннюю структуру и конечный продукт приобретает уникальные свойства. В первую очередь очень высокую прочность. Кроме того, керамогранит фасадный изностоек, устойчив к перепадам температур. Эти свойства делают его практически идеальным материалом для наружной отделки, а положительные отзывы только подтверждают это.

Выпускается керамический гранит в виде крупных плит толщиной до тридцати миллиметров.

Отделка фасадов керамогранитом.

Применение керамического гранита при декорировании фасадов обеспечивает постройке неоспоримые преимущества как архитектурные, так и технические:

• Возможность изменения облика здания. Причём не только чисто внешние изменения фактуры, цвета, стиля, но и корректировка всего внешнего облика, его геометрии, добавление архитектурных элементов.
• Эстетичный и современный внешний вид здания.
• Долговечность отделки (срок службы крепежа измеряется десятками лет, а сами плиты способны прослужить десятки и сотни лет), её способность успешно противостоять атмосферным воздействиям и климатическим изменениям.
• Вентилируемость фасадной сиситемы, и, как следствие, отсутствие гниения.
• Хорошая тепло и звукоизоляция; пожаробезопасность; экологичность.

Применение керамического гранита для фасадов возможно не только во вновь строящихся зданиях, но и при реконструкции старых. В этом случае скрываются дефекты внешнего вида здания, выравниваются стены, перекрываются швы и старая постройка приобретает вполне современный вид.

Производители

В России несколько компаний выпускают керамогранит фасадного назначения. Среди них выделяются завод «Estima» и «Керабуд» (г. Санкт-Петербург). Продукция этих компаний полностью соответствует всем стандартам качества и имеет отличные отзывы. Отечественные производители в основном специализируются на выпуске плит керамогранита небольших размеров, что существенно усложняет облицовку фасадов и увеличивает стоимость работ. Плиты большого размера производит компания «Estima» и из российских производителей это, пожалуй, единственный конкурент европейским и китайским производителям.

Большая часть поставок искусственного гранита для отделочных работ осуществляется из Китая. Крупными производителями фасадных плит традиционно являются итальянские, испанские и французские фирмы, в последнее время к ним присоединились такие страны, как Чехия, Словакия, Польша.

При выборе керамического гранита для устройства фасадов важно правильно соотнести личные предпочтения, касающиеся цвета и фактуры, с требуемыми характеристиками облицовки и учесть отзывы людей, использовавших её. Немаловажным фактором будет являться цена, но, благодаря огромному разнообразию предлагаемой продукции, каждый сможет выбрать подходящий для себя вариант. Немаловажным фактором будет являться цена, но, благодаря огромному разнообразию предлагаемой продукции, каждый сможет выбрать подходящий для себя вариант

Немаловажным фактором будет являться цена, но, благодаря огромному разнообразию предлагаемой продукции, каждый сможет выбрать подходящий для себя вариант.

Монтаж

Установка кронштейнов

Монтаж фасадной системы начинается с разметки. На несущей стене нужно определить места под установку кронштейнов. Они должны быть расположены с шагом, равным размеру керамогранита. Удобнее всего делать разметку с помощью ротационного лазерного нивелира.

Кронштейны крепятся на стене с помощью анкеров в предварительно пробуренные отверстия. Бур должен быть откалиброван, чтобы получить точные по глубине и диаметру отверстия для анкеров.

Теплоизоляция

Стены «окутываются» в слой теплоизоляции: минеральной ваты или экструдированного пенополистирола. Утеплитель должен быть закреплён плотно к стене и без зазоров. Минеральную мату нужно подрезать точно по месту, чтобы не создавалось бугров по краям.

Недопустимо уменьшение толщины утеплителя или крепление с зазорами

Каждый лист утеплителя должен быть закреплён минимум на 5 зонтиков (4 по краям и 1 в центре). В высоких зданиях количество точек крепления увеличивается.

Листы надеваются прямо на кронштейны, для этого делается небольшой прямой или крестообразный надрез, но ни в коем случае не большие прямоугольные вырезы

Для крепления к стене используются дюбели-зонтики. Есть 2 способа их установки: традиционный с бурением и забиванием дюбелей, а также современный способ монтажа при помощи порохового инструмента. Современный способ по скорости в 2 раза быстрее, но подходит только для профессиональных монтажников и позволяет делать установку только на высокопрочные стены.

При использовании минеральной ваты, её нужно закрывать пароизоляционной мембраной для защиты от влаги и выветривания. Она крепится внахлёст 10—15 см

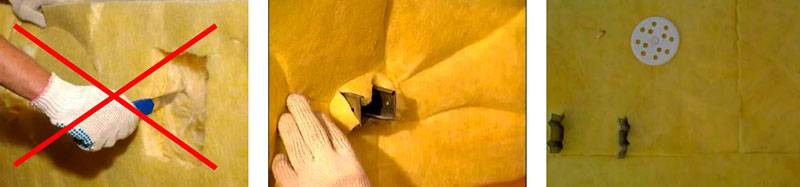

Недопустимо утеплять угол путём перегиба на нём утеплителя, либо фиксировать его с помощью проволоки

Фасады из керамогранита

Чтобы понять технологический процесс сборки необходимо сначала изучить структуру керамогранитного фасада, а уже после этого приступать к выбору наиболее подходящего утеплителя и конечно же к самому процессу монтажа.

Конечно, нельзя сказать, что конструкция вентилируемого фасада состоит только из керамогранита. В нее входят и другие материалы, но благодаря тому, что они располагаются между стеной и лицевым слоем им не грозит возможность попасть под воздействие влаги. У такой организации защиты стен зданий есть масса других достоинств, среди которых нужно выделить:

Фасады из керамогранита являются всесезонными, поэтому устанавливать их можно даже зимой;

• Панели не нуждаются в текущем ремонте;
• Они устойчивы к агрессивному воздействию окружающей среды;
• Эксплуатация обходится очень дешево, так как не требует дополнительных затрат.

Можно сказать, что старания инженеров и строителей, которые на протяжении многих лет искали эффективны способы защиты стен зданий от влаги увенчались успехом, как только были изобретены данный способ монтажа крепления.

Структура и основные элементы

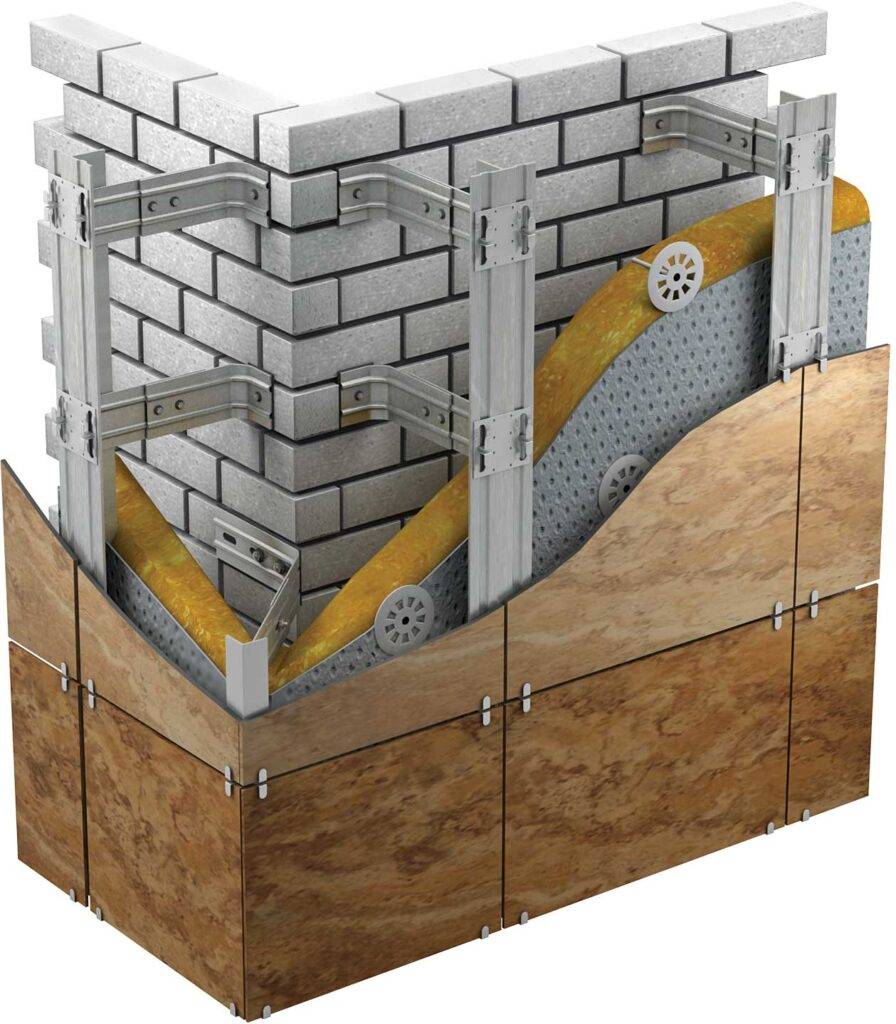

Структура вентилируемого фасада представляет собой довольно сложную структуру, монтаж которой должен происходить в строгом соответствии всем правилам и технологическим нормам. Именно оттого насколько качественно установится фасад, будет зависеть и срок использования самого здания, так как надёжный и правильно установленный фасад сможет на долгие годы защитить поверхность от износа и повреждений.

Структура фасада состоит из таких основных элементов, как:

• Изоляционный слой.
• Утеплители.
• Каркас.
• Усылающие элементы конструкции.
• Облицовочный материал, в нашем случае это плиты керамогранита.

Производители

Облицовка фасада керамогранитом все больше набирает популярности. Следовательно, на рынке можно встретить продукцию не одного изготовителя. Ниже рассмотрим наиболее популярных производителей керамогранита,

чей товар можно приобрести в любом специализированном магазине:

• Atlas Concorde — итальянский бренд. Является мировым лидером по производству керамогранита. Компания стремится к непрерывной модернизации производства, поэтому ее продукция является безупречной по качеству. В изготовлении керамогранитных плит используется передовое современное оборудование, инновационные идеи и собственные разработки.
• Italon – это российская компания, производимая продукт высшего качества. Опираясь на опыт и технологию итальянских партнеров, компания реализует высокотехнологичное производство надежного и качественного керамогранита. Продукция характеризуется высшим эстетичным качеством, привлекательностью и лучшими эксплуатационными свойствами. Оптимальный вариант для эксклюзивной отделки наружных стен.
• New Pearl – китайская фабрика, которая входит в крупнейший концерн по выпуску керамической плитки. Ежегодно компания выпускает до 45 млн. м2 плитки. Продукция этого производителя поставляется на европейский рынок уже достаточно длительное время. Благодаря инновационным разработкам и строгому контролю качества, товар данного производителя является одним из самых надежных.
• Fiorano — китайская продукция, которая пользуется большой популярностью на отечественном рынке. Производственные мощности, профессионализм персонала и использование высококачественного сырья позволяет этой компании выпускать достойный по качеству продукт. Керамогранит этого производителя широко используются для отделки экстерьера и внутренних помещений.
• «Уральский гранит» — российская торговая марка. Компания выпускает керамогранит, обладающий повышенной устойчивостью к низким температурам. Кроме базовых показателей качества, в процессе изготовления материала эксперты предприятия учитываю другие параметры: кривизна лицевой стороны, линейность граней, устойчивость к загрязнению. Продукция является достаточно конкурентоспособной.
• ESTIMA – отечественный бренд. Эта компания одной из первых запустила производство керамогранитных изделий в промышленных масштабах. Использование передовых технологий и современного оборудования дает возможность выпускать продукцию высшего класса. В ассортименте производителя более двадцати типов керамогранитной плитки. Ее можно использовать самостоятельно или в комбинации с другими элементами.
• KERAMA MARAZZI — наиболее популярный и авторитетный итальянский бренд, который специализируется на выпуске керамических плит. Плиты этого производителя выглядят дорого, солидно и презентабельно, внешне имитируя настоящий камень.
• GRASARO – отечественное производство керамогранита. Компания использует зарубежное сырье, но изготовление осуществляется на российском оборудовании. По качественным показателям ничуть не уступает иностранным аналогам.

Устройство дышащего вентилируемого фасада

Конструкция включает несколько слоев различных стройматериалов, для монтажа которой используются разные детали.

Вентилируемый фасад включает множество элементов:

1. Подсистема – профиль, устанавливающийся к стене сооружения. На него впоследствии будут крепиться другие элементы.
2. Теплоизоляция. Пенополистирол, минвата, другие стройматериалы с незначительными показателями проводимости тепла.
3. Ветро— гидроизоляция. Монтаж осуществляется сверху утеплителя и задействуется для защиты здания от влаги. Но они не препятствуют выведению конденсата за счет обустройства перфорированных отверстий.
4. Зазор для вентиляции. Между керамогранитом и утеплителям остается пространство для свободной циркуляции воздуха. Своевременно выводит накопившуюся сырость.
5. Декоративные панели. Для отделки может использоваться разный стройматериал, но предпочтение стоит отдать керамограниту из-за его характеристик.

Дышащая конструкция вентилируемого фасада со специальными вентиляционными зазорами – универсальная система, обеспечивающая объекты безопасность при негативном влиянии ряда внешних факторов.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Для чего всё это?

Задача предельно простая – защитить стены здания от разрушения. Добиться этого можно, создав дополнительный слой, покрытие, которое в первую очередь будет воспринимать внешние воздействия. В качестве такого покрытия могут выступать штукатурка, вагонка, сайдинг, керамическая плитка и т.д. Однако все они отличаются довольно ограниченным сроком службы и необходимостью проведения текущего ремонта через определённый период времени. Подобных недостатков лишёно использование в качестве защиты  вентилируемого фасада из керамогранита. Дом, оснащённый подобным фасадом, показан на фотографии ниже.

Преимущества и недостатки применения навесного вентилируемого фасада

В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.

Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.

И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше

Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает. Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена

Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой)

Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).

Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели. Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки)

Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).

Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку

Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм. Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры

Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.

Что же это такое

В первую очередь, вентфасад обладает свойствами, которыми обделены другие отделочные материалы:

• Обеспечение стабильного температурного режима — можно забыть о повышенной жаре, когда фасады здания не вентилируются, создавая парниковый эффект. А это, в свою очередь, приводит к более комфортным условиям проживания.
• Экономия денег на отопление – в помещении, где облицовкой служит вентилируемый фасад, не требуется включение дополнительных отопительных систем: тепло не уходит на улицу.
• Ну и, конечно же, эстетическая составляющая фасадной системы — вентфасад из керамогранита своими руками является прекрасным решением для отделки стен жилого дома.

О керамограните лестно отзываются все строительные бригады, так как сам — данный материал, уже успел завоевать популярность среди отделочников. Собственно, именно поэтому его и совместили с системой вентилируемых фасадов, чтобы облегчить монтажную часть и не потерять качественной составляющей.

Особенности керамогранита

В первую очередь, стоит отметить, что материал полностью защищен от резких перепадов температур: ему неважно, сколько на улице градусов — жара и холод нестрашны. Также керамогранит переживает и влажность

Линейное расширение практически отсутствует у данного материала (в совокупности с системой вентилируемых фасадов): даже если за сутки температура изменится несколько раз, то на облицовке это никак не отразится.

«Натуральный» керамогранит

Структура вентилируемых конструкций

Для того чтобы проще было понять, как устроена работа отделочных фасадов, следует изучить структуру материала:

• Наружный слой — это керамогранит для вентфасадов.
• За ним следует мембрана, которая защищает от осадков и ветров поверхность дома.
• После чего располагается вентилирующий просвет.
• Теплоизоляционный материал.
• Собственно, сам крепеж, который удерживает всю облицовочную часть.

Что скрывает керамогранитная плита

Подсистема

Монтаж конструкции начинают с установки кронштейнов. Это самая нагруженная часть системы, и от прочности его посадки зависит устойчивость всей конструкции. Он состоит из неподвижной части, крепящейся к стене через прокладку, и подвижной, куда монтируется вертикальный профиль. Скрепляются части болтовым соединением через продолговатое отверстие в подвижной части, служащее для регулировки длины.

Второй вид кронштейна – угловой подвижный, он собирается аналогично простому и крепится на наружные углы. Выбор длины данных деталей зависит от неровности стены и толщины слоя утепления. Если длина кронштейна более 1100 мм, используют усиливающую шайбу, устанавливаемую под анкер. Под сам кронштейн обязательно подкладывается терморазрывная пластина.

Длина кронштейна рассчитывается так, чтобы между плитой и пароизоляцией была воздушная прослойка 50 мм.

Почти всегда стены здания неровные. Но монтаж панелей требует выровненной плоскости, для этого:

1. Прибивается два кронштейна по верхним углам здания и бросаются отвесы.
2. Натягивается шнур между кронштейнами для проверки кривизны стены, относительно данного показателя происходит ее промер.
3. Кронштейны выравнивают относительно нити отвеса вертикально и по длине вылета с одновременным креплением их к стене. Так получается ровная вертикаль на одной стороне стены. Эта же операция повторяется на другой стороне.
4. В полученной плоскости монтируются остальные крепления. Первый ряд крепится выше уровня земли на 50-60 см., чтобы на этом месте разместился подцоколь, который утапливается на глубину до 2,5 см.
5. Расстояние между кронштейнами в горизонтальном и вертикальном направлении заложено проектом, и зависит от типа системы.
6. Для нижнего подцоколя дополнительно устанавливаются кронштейны в горизонтальном положении.

Схема монтажа фасада из керамогранита

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.

Источники

• https://domsdelat.ru/otdelka-vneshnyaya/montazh-fasada-iz-keramogranita-na-fasad-osobennosti-instrukciya.html
• https://strir.ru/naruzhnaya-otdelka/ventiliruemyy-fasad-iz-keramogranita
• https://facade.ws/keramgranit.html
• https://TopVentilyaciya.ru/ventilyaciya/ventiliruemye-fasady-iz-keramogranita.html
• http://www.navesfasad.ru/fasad/ventiliruemyj-fasad-iz-keramogranita.html
• http://all-for-remont.ru/stroyka/fasad/keramogranit-ventiliruemyi
• https://mastera-fasada.ru/ventiliruemie/otdelka-keramogranitom/ventiliruemyj-fasad-iz-keramogranita-tehnologiya-10/
