Навесные фасады: какие особенности монтажа?

КРУТЫЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ — СОВРЕМЕННЫЕ ФРЕСКИ НА ФАСАДНЫХ ПАНЕЛЯХ

В центре Бухареста, столицы Румынии, находится отель Mercure, имеющий крутые вентилируемые фасады с уникальными фресками на фасадных панелях. Четырехзвездочный отель окружен неоклассическими жилыми домами, что сильно повлияло на дизайн его вентилируемого фасада. Отель Mercure Bucharest City Centre можно назвать повествующей архитектурой.

Вентилируемые фасады отеля приняли и переосмыслили архитектурные и символические элементы из непосредственной близости, чтобы переосмыслить и создать свое культурное послание, как городское, так и стилистически последовательное.

Вент Фасады

В отеле используется интересная смесь контрастных материалов из гипса и алюминия в отделке вентилируемого фасада. Алюминиевый композит Dark Grey Alucobond PLUS создает интересное сочетание, демонстрирующее как влияние традиционных концепций здания, так и движение к современным технологиям.

Вентилируемые Фасадные Системы

Архитекторы подражали арочным окнам окружающих зданий, но манипулировали ими в современных прямоугольных версиях. Они повторили одну из основных архитектурных особенностей румынского Атенеума — портику, которая отделена от основного здания и уступила общественному пространству.

Архитекторы также продемонстрировали современные архитектурные приемы, использовав перфорированные фасадные панели и смонтировав их на определенном расстоянии от фасада, создавая внешний вид и ощущение глубины, чередуя свет и тень. Современная фреска служит графическим символизмом и витринами отеля: румынский атенеум и композитор Джордж Энеску. В честь Джордж Энеску названа улица и гостиница.

И Muzeul Naţional George Enescu, и румынский Athenaeum являются историческими зданиями, построенными во французском стиле барокко и неоклассицизма. Влияния этих архитектурных стилей на отель Mercure являются игривыми, пытаясь одновременно вписаться в окружающую среду, а также выделяться.

Фибороцемент

Фиброцементная плитка является отличным видом навесного фасада. Возможны варианты с натуральной каменной крошкой или окрашенной поверхностью. Такие панели не подвержены воспламенению, имеют хорошие изоляционные качества и стойкость к воздействию химических веществ.

Благодаря фиброцементной отделке, можно воссоздать любую геометрию вентилируемого фасада и устранить неровности без предварительной подготовки поверхности стены. Монтируются панели в любое время года, независимо от погодных условий. Данная облицовка имеет показатели морозостойкости, в несколько раз превышающие кирпичные. Любые загрязнения смываются с поверхности естественным способом — под дождем.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Факторы, которые следует учитывать при выборе фасадной системы

Чтобы определиться, какой фасад вам лучше выбрать, «мокрый» или сухой, отталкивайтесь от ваших личных предпочтений и ограничивающих факторов

Рассмотрим основные моменты, на которые нужно обратить внимание

1. Стиль здания

Для реализации зданий в классическом стиле чаще всего выбирают технологию «мокрого» фасада, когда элементы архитектурного декора монтируются поверх армирующего слоя с помощью крепежных элементов. Вес мокрого фасада значительно ниже навесного, что позволяет использовать фасадный декор средней или высокой плотности в зависимости от несущих способностей здания. Это могут быть изделия из натурального камня, стеклофибробетона, архитектурного бетона, полистиролбетона. Фасадный декор из этих материалов имеет большой срок службы и презентабельный внешний вид.

На навесной фасад с панелями под кирпич или под натуральный камень тоже нередко монтируют фасадный декор, но в этом случае чаще всего выбирают более легкие изделия, чтобы не увеличивать вес вентфасада. В этой ситуации подойдет декор из пенополистирола (пенопласта), который имеет крайне низкий вес (для сравнения плотность пенопласта 10-50 кг/м3, фиброрбетона – от 2000 кг/м3). Но следует иметь в виду, что срок службы пенопластового декора значительно меньше, чем у изделий с высокой плотностью (для сравнения срок службы декора из пенопласта 12-15 лет, из архбетона – 50-70 лет). Подробнее с плюсами и минусами различных материалов лепного декора вы можете ознакомиться в нашей статье.

Если вы предпочитаете здания в современных стилях (минимализм, хай-тек), проще сделать навесной фасад. Композитные или фиброцементные панели различных цветов в сочетании с армированным стеклом или деревом позволяют реализовывать проекты любых стилистических направлений. «Мокрый» фасад тоже подойдет для реализации лаконичного дизайна, но штукатурка сильно ограничивает возможности эффектного сочетания различных материалов и фактур.

2. Стеновой материал

Для стенового материала из дерева не подходит технология «мокрого» фасада из-за отсутствия вентзазора и, как следствие, риска образования плесени и грибка. Помимо этого, деревянные дома сильно подвержены усадке, и декоративный слой штукатурки с большой долей вероятности даст трещины, даже если выдержать минимально необходимые сроки от строительства до облицовочных работ.

Если, несмотря ни на что, вы все-таки хотите сделать «мокрый» фасад на деревянных стенах, используйте в качестве утеплителя дышащие материалы. Кроме того, сделайте дополнительную обрешетку, которая исключит соприкосновение теплоизоляционного слоя с поверхностью стены. Это позволит стенам «дышать» и уменьшит риски образования трещин на декоративном слое.

3. Поверхность стен

Если стены идеально ровные, вы можете выбрать систему «мокрого» фасада. В противном случае оцените целесообразность выравнивания поверхности – если это требует несопоставимо больших затрат времени и средств, проще остановить свой выбор на навесном фасаде. При этом если несущая способность фундамента и стен недостаточно высокая, выбирайте более легкие фасадные панели и используйте алюминиевую подсистему.

4. Сроки проведения работ

Если вы ограничены в сроках, лучше выбрать технологию навесного фасада. Во-первых, не нужно ждать усадки дома после завершения строительства, и можно сразу приступать к монтажу. Во-вторых, фасадные работы можно проводить при любых погодных условиях – и летом, и зимой.

5. Бюджет

При ограниченном бюджете оптимальным вариантом будет «мокрый» фасад. Он обойдется дешевле, чем монтаж вентфасада. Исключения – крайне неровные стены и сложность их выравнивания, а также деревянный стеновой материал.

6. Прочность несущих конструкций

«Мокрый» фасад более легкий, поэтому при недостаточной несущей способности фундамента и стен лучше остановиться на этом варианте. В любом случае, перед окончательным выбором технологии следует произвести расчет прочности, чтобы убедиться, что несущие конструкции выдержат необходимые нагрузки.

Ошибки в организации обустройства кровли

• Отсутствие проекта. Частая и критическая ошибка в частном домостроении. Нельзя строить дом по видео из интернета или, опираясь на чей-то опыт. Отсутствие профессионального проекта говорит о том, что совершенно неизвестны нагрузки на кровлю, под возникающие напряжения не подобран материал стропильной системы, не просчитана теплопроводность термоизоляционных материалов. Такая стройка приведет к некачественной кровле, либо наоборот будет заложен необоснованно завышенный предел прочностных характеристик, что приводит к дополнительным финансовым тратам.
• Отсутствие контроля на площадке. Бесконтрольность приводит к ухудшению качества конструкции. Подрядчики работают сдельно, поэтому спешат со сдачей работ. Отсюда возникают ошибки, огрехи и халатность. Осуществлять контроль должен технический специалист. В его обязанности вменяют технологический контроль, координирует целевое использование материалов, организует закупки и доставки на строительную площадку.
• Смена исполнителей. Бывает, что строительство несложной кровли растягивается во времени и разбивается по этапам: возведение стропильной системы, монтаж кровельного материала, утепление, вентиляция, подшивка. Всю цепь технологических операций должна выполнять одна строительная компания, так как в случае возникновения претензий установить виновного не представится возможным.
• Применение низкокачественных материалов. Заказывая кровельные материалы через интернет, заказчик смотрит в первую очередь на цену. Срок службы, эксплуатационные характеристики остаются в стороне.
• Отсутствие квалификации исполнителей.

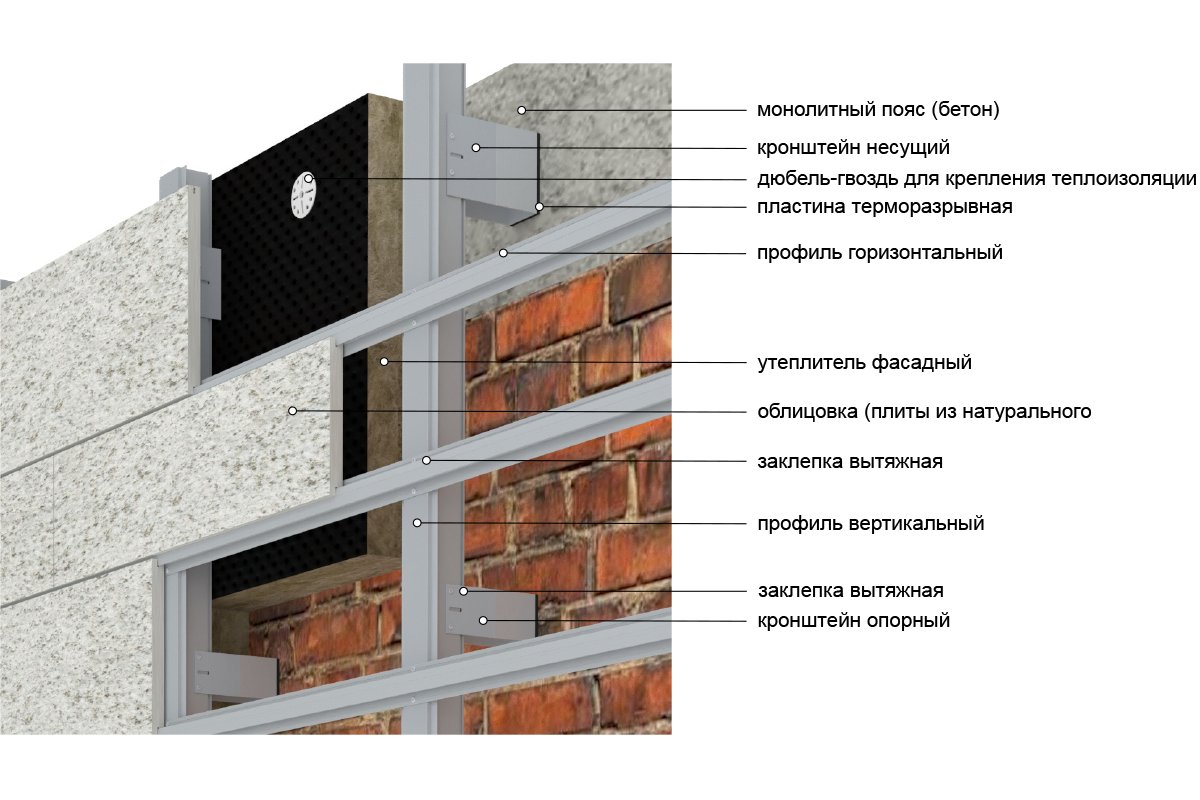

Конструкция подсистемы фиброцемент

1. Кронштейн несущий, кронштейн опорный.
2. Прокладка, терморазрыв.
3. Анкер с дюбелем (для основания стены)
4. Шпилька с шайбой и гайкой (для металлоконструкции)
5. Утеплитель, мембрана. (с утеплением фасада)
6. Профиль, направляющая.
7. Угловая планка (планки внешнего угла)
8. Лента EPDM 60 мм, 80 мм.
9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
10. Втулки нержавеющие
11. Конструкция оцинкованная (короб с полимерным покрытием)
12. Откосы левый и правый.
13. Отливы
14. Парапетная крышка.
15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления «Оптима» или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

• Нержавеющая система
• Вертикальная или перекрёстная
• Межэтажная в перекрытие
• Оцинкованная система
• В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

1. На саморезы
2. На торцевые кляммера
3. На клей
4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов «Оптима», ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

1. Asahi
2. Kmew
3. Nichiha
4. Konoshima
5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

• Кронштейн крепёжный (50-380 мм)
• Прокладка ПОН-Б
• Направляющая 65*30 (оц. пп.)
• Профиль Г-образный (оц.пп.)
• Кляммер стартовый под ФЦП*
• Кляммер Рядовый под ФЦП*
• Заклёпки 4*10 мм.
• Примыкания
• Доборные элементы откосов
• Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Монтаж кронштейнов

Обрешётка для вентфасадов монтируется после описанного выше выполнения соответствующей разметки поверхности. Для этого используются анкера, отличающиеся материалом из которого они изготовлены:

• Металлические;
• анкера с пластиковой гильзой.
• Химические анкера (применяются при креплении в пустотелые материалы)

Важным условием, которое даст последующую гарантию плотного примыкания анкера к основной стене является контроль над усилием затяжки шурупа в пробку. Делать это рекомендуется с помощью динамометрического ключа или гайковерта, например марки Hilti.

полезно в работе

Для приобретения гайковерта HILTI, а так же подсистемы для навесного вентилируемого фасада со скидкой, позвоните по номеру 8(987)48-77-449 и назовите кодовое слово «Fasadec».

При ввинчивании, расположение удерживающего элемента должно быть строго перпендикулярно поверхности. Изменение угла вкручивания повлечёт за собой последующее нарушение целостности примыкания анкера. Система, смонтированная с нарушением технологий не прослужит длительное время.

Требования при установке

• Сверление (бурение) отверстия для дюбелей в пустотелом кирпиче с помощью перфоратора запрещено;
• момент затягивания должен контролироваться динамометрическим ключом и должен составлять примерно 500 Н/м;
• диаметр и длина бура или сверла должно быть соответствующим размеру анкерных элементов.

При выявлении существенного отклонения плоскости стены от значений, отмеченных при предварительных расчётах необходимо подготовить индивидуальный вариант установки кронштейнов.

Дело в том, что производители изготавливают кронштейны с различным вылетом от стены. Тем самым возможно компенсировать неровности.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Особенности подсистем для вентфасадов

Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей.

Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм.

Для придания зданию хороших теплоизоляционных качеств, между стеной и основными каркасными элементами вентилируемых фасадов располагается слой утепления из минеральной ваты или других материалов. Поверх слоя утепления укладывается специальная защитная пленка, предназначенная для предотвращения попадания влаги на поверхность утепления и стен здания.

В упрощенном виде, монтаж подсистемы предполагает следующие основные этапы:

• Установка на стену здания кронштейнов, их размер определяется на основе состояния стены, наличия трещин, неровностей и других дефектов. Расстояние между вертикальными и горизонтальными кронштейнами обычно составляет примерно 60 см. После монтажа кронштейнов, если необходимо, устанавливается слой утепления и защитная пленка.
• Поверх установленных кронштейнов монтируется угловой Г-профиль с помощью саморезов.
• На последнем этапе, на определенном в проекте расстоянии устанавливается шляпный или z-образный профиль.

От качества подсистемы во многом зависит надежность всей системы вентилируемого фасада.

Выбирать подсистему следует исходя из ее назначения, индивидуальных особенностей строения, погодных условий в регионе, а также на основе параметров облицовочного слоя.

Виды подсистем, особенности и варианты крепления

Наиболее полно на рынке строительных материалов представлены три типа подсистем для вентилируемых фасадов:

• Алюминиевые;
• Из оцинкованной стали;
• Из нержавеющей стали.

Рассмотрим подробно особенности этих систем.

Алюминиевые подсистемы

Достоинства:

Минимальный вес элементов конструкции;

Длительный срок службы (до 50 лет);

Специальная технология изготовления увеличивает прочность элементов каркаса, что позволяет использовать для облицовки керамогранит, клинкер и терракотовые панели;

Алюминиевые системы не подвержены коррозии и невосприимчивы к перепадам температур.

Недостатки:

• По прочности несущие алюминиевые конструкции заметно уступают стальным и композитным аналогам;
• Увеличение температуры до 300С влечет за собой снижение прочностных характеристик, а при 650С конструкция полностью выходит из строя. Учитывая тот факт, что средняя температура пожара составляет 1000С вероятность обрушения ВФ с алюминиевым каркасом при пожаре весьма высока.

Из отечественных производителей алюминиевых подсистем можно выделить следующие компании:

• NordFox;
• Краспан;
• Металл Профиль.

Средняя стоимость алюминиевой подсистемы отечественного производства составляет 500 – 600 руб./м2.

Подсистемы из оцинкованной стали

Конструкции из оцинковки имеют большую прочность чем алюминиевые аналоги, однако в большей степени подвержены коррозии и воздействию агрессивных сред.

Достоинства:

• Высокая несущая способность конструкции;
• Оцинкованные системы могут использоваться с любыми видами облицовочного материала, включая особо тяжелые, такие как натуральный камень, клинкер, керамогранит;
• Конструкция может сохранять работоспособность 30 лет и более;
• Стоимость каркаса из оцинковки меньше чем аналогов из алюминия и нержавеющей стали;
• Каркас из оцинкованной стали отвечает всем требованиям пожарной безопасности.

Недостатки:

Основным недостатком подсистем из оцинкованной стали является их недостаточная сопротивляемость коррозии.

Взвесив все за и против, можно сделать вывод, что каркас из оцинкованной стали является самым бюджетным вариантом для устройства навесного вентилируемого фасада. Несмотря на невысокую стоимость, прочностные характеристики оцинкованных систем позволяют использовать любой облицовочный материал.

Средняя стоимость 1м2 обрешетки составляет 300 руб./м2.

Подсистемы из нержавеющей стали

Такие конструкции отличаются самой высокой стоимостью, однако их эксплуатационные характеристики полностью оправдывают материальные затраты. В некоторых случаях использование оцинковки и алюминия неприемлемо, в частности это касается высотного строительства.

Достоинства:

• Высокая прочность и жесткость каркаса позволяет использовать любой вид облицовки;
• Конструкция не восприимчива к воздействию влаги и агрессивных химических соединений;
• Подсистема из нержавейки соответствует всем требованиям пожарной безопасности;
• Точность изготовления элементов обеспечивает простоту и надежность сборки;
• Длительный срок службы, системы из нержавеющих сталей могут работать 60 лет и более.

Недостатки:

Подсистема имеет значительный собственный вес, что ограничивает возможность монтажа конструкции из нержавеющей стали на легких постройках.

Стоимость нержавеющих подсистем существенно выше алюминиевых и оцинкованных аналогов.

Средняя стоимость 1м2 каркаса из нержавеющей стали 2500 руб./м2.
