Обратный клапан для канализации: для чего нужен и когда необходима установка

Монтаж клапана

Выбрав оборудование, нужно учесть все параметры. Установка включает такие этапы:

  • Выберите место для монтажа согласно с правилами, указанными выше.
  • В случае монтажа в существующую систему вырезают участок трубы, который измеряют в соответствии с размером прибора. При монтаже новой системы или ее замены клапан устанавливают в нужное место.
  • Обратный клапан монтируют к трубам в соответствии с инструкцией и типом устройства.
  • После установки необходимо проверить герметичность соединений. Для этого нужно открыть воду на стояке и понаблюдать за местом соединения. Если наблюдается вибрация, надо проверить качество соединения и по необходимости переделать его.

Автоматизация системы

Сегодня производители активно работают над усовершенствованием системы обратного клапана. Это в основном касается автоматизации процесса. Такой автоматический клапан подпитывается от сети с напряжением 220 В. В некоторых есть аккумуляторы, они обезопасят, если будет отключение электроэнергии. Таким клапаном явно удобней пользоваться. В первую очередь, заслонка открывается полностью, что позволяет избежать появления грязевых бортиков, которые в дальнейшем не дадут клапану полностью закрыться.

принцип работы обратного клапана

Принцип работы: противоток заполняет канализационную трубу, по достижении 70% наполненности имеющийся в средине зонд сигнализирует об этом. Тогда сразу включается звуковое и световое сопровождение, которое предупреждает о проблемах в канализационной системе. Также в это момент заслонка закрывается и гарантирует 100%-ную надежность.

Воздушный клапан

Воздушным клапаном является еще один важный компонент канализационной системы. Он выручает, если в ней присутствует сильный шум в стоке воды, или имеются неприятные запахи.

Причин на то может быт много, даже если вода проходит хорошо, и никаких засоров труб нет. Для того, чтобы понять, почему такое бывает, нужно понять принцип действия системы канализации. Когда происходит слив воды, например, в унитазе, в тот же момент в системе появляется разряжение. Если вентиляции нет, то шумность будет высокая, если же она есть, то способна выровнять давление в системе, и процесс слива пройдет незаметно и в плане звука, и в плане запаха.

В случае неэффективной работы вентиляции или ее отсутствия, воздух к стояку пойдет от ближайшего отверстия, которым может стать как унитаз, так и раковина, в общем, любое сантехническое устройство. Таким образом, запахи в жилище образуются не самые приятные.

Для того, чтобы решить подобную проблему, следует вмонтировать в канализационную систему воздушный клапан. Устройство его очень простое, а основной функцией является подача воздуха в систему, удержание клапана в системе.

Виды канализационных клапанов

На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.

По месту применения

Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.

Клапаны для установки внутри квартиры можно использовать двумя способами:

  • установить один прибор на трубу канализации;
  • установить несколько элементов на каждый сантехнический прибор.

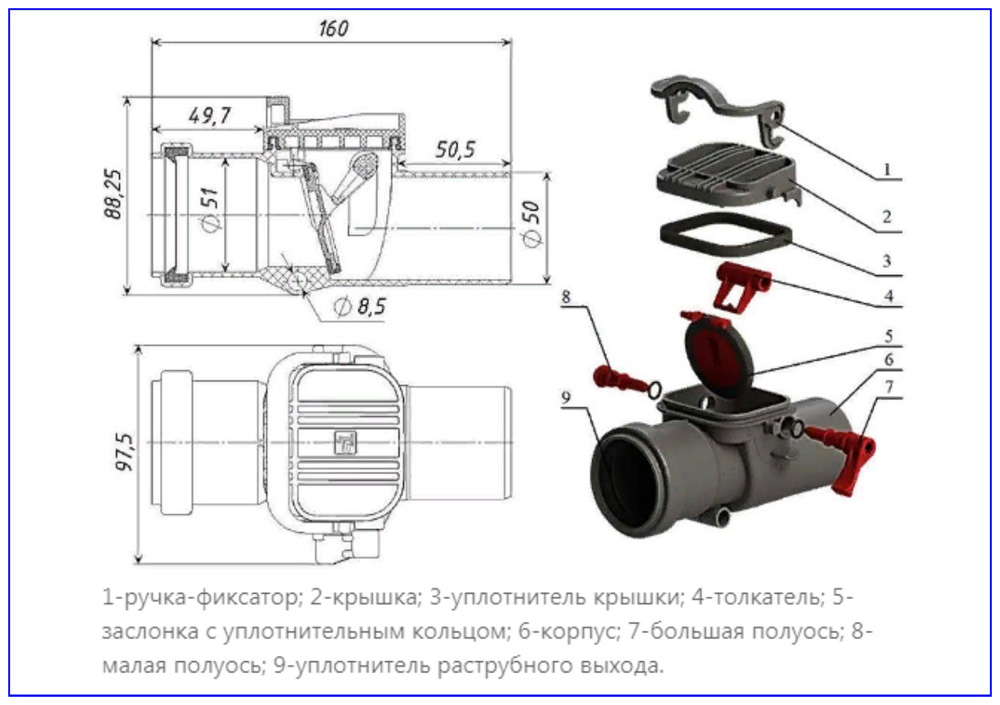

Устройство изделия с размерами на чертеже

Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.

По способу монтажа

Согласно способу установки, обратные канализационные клапаны можно поделить на:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.

Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.

Еще один вид обратного канализационного клапана – муфтовый или резьбовой

Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».

По материалу изготовления

Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:

  1. Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
  2. Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
  3. Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
  4. Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.

Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе

Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.

Трудности выбора

Перед покупкой обратного клапана следует обратить пристальное внимание на следующие технические моменты:

Трубный диметр – т.е., размер диаметра трубы, к которой он может быть подсоединен. Большинство моделей на современном российском рынке имеют соединение путем раструбов.
Материал изготовления – большинство изготовителей сегодня ориентированы на выпуск пластиковых изделий, которые предполагается использовать для канализационных магистралей из такого же (или родственного) материала. Если же магистраль состоит из чугунных труб, то лучше, чтобы и клапан был чугунным. Естественно, нынешние технологии предполагают и врезку полимерных устройств с осуществлением соединения на основе особой манжеты перехода, но однородный материал является предпочтительным. Одновременно, профессионалы отмечают, что качественные металлические модели оснащаются заслонками из нержавеющей стали.
Место установки – существуют образцы, которые рекомендованы к установке исключительно внутри помещений, они имеют классический серый цвет. Изделия оранжевого цвета допускается размещать и внутри и снаружи здания. Их называют универсальными и они изготавливаются из более прочных материалов, способных выдерживать существенные механические нагрузки и значительные температурные колебания.
Рабочие возможности – в технических сведениях к каждому изделию указывается возможность его работы либо только с жидкостными стоками, либо у него имеется дополнительная возможность пропускать через себя некоторые фекальные массы

Одновременно, дается рекомендация относительно пространственного положения установки (может быть строго определенным или универсальным).
Размеры – на них следует обратить особое внимание, что будет актуальным, если монтаж должен проводиться в ограниченном пространстве.
Максимально допустимое рабочее давление – оно не должно быть меньше, чем рабочее давление в трубопроводе канализационной сети, где планируется установка.
Опция принудительного закрытия задвижек – эта опция станет более оправданной для частных домов, где магистраль не обладает особой длиной.
Репутация фирмы-производителя – перед покупкой стоит получить максимум информации о бренде изготовителя, одновременно обратив внимание на наличие гарантийных обязательств фирмы и их срок.

Особенности воздушного клапана на канализацию

Предписания СНиП предусматривает установку воздушного клапана на каждый канализационный сток. Если невозможно установить вытяжной клапан, используют вентиляционный элемент. Монтаж вакуумного устройства производится на трубу диаметром 110 мм.

Схема воздушного клапана:

  • Корпус оборудования;
  • Вентиляционное отверстие для воздушных потоков;
  • Шток регуляции давления;
  • Прокладка из резины;
  • Крышка прибора.

Вакуумный клапан работает по следующему принципу: выравнивание атмосферного давления в трубе, отсос лишнего разряженного воздуха. Когда вода попадает под определенным давлением в канализацию, крышка запорного клапана открывается. Если давление прекращается, срабатывает пружина, которая закрывает крышку.

Вентиляционный прибор выпускается с разных материалов. Наиболее популярным является пластик. Он гарантирует легкую установку, простой в уходе, легко чистится, недорогой, долговечный.

Виды воздушных клапанов:

  1. Автоматический. Обладает маленькой пропускной способностью. Используется в частных домах для отдельных частей канализации. Выпускает воздух, который скапливается в системе.
  2. Антивакуумный. Самый популярный вид. Используется для разных целей. Выпускает и впускает воздух.
  3. Комбинированный. Совмещает функции автоматического и антивакуумного типа.

Каждый вид подбирают под особенности помещения. Чаще используют комбинированный вид. Его устанавливают на канализации в ванную комнату, на кухню.

Способы монтажа отдельных видов ОК и дополнительные опции

По способу установки рассматриваемые клапаны могут подразделяться на:

  1. Фланцевый метод – монтаж производится посредством использования соответствующих фланцев, а герметичность достигается путем применения особых прокладок уплотнения.
  2. Межфланцевый метод – обычно применяется для домашних сетей и представляет собой применение самой стандартной устаревшей технологии времен позднего СССР.
  3. Приварной метод – он применяется для формирования особо герметичных сцепок, где прочность соединения поставлена «во главу угла». Основной плюс данного метода – клапан не будет нуждаться в стороннем обслуживании и походит для любого трубопровода. Допускается использование в домашних сетях канализации.
  4. Муфтовый метод – наиболее современный тип установки, при котором крепление устройства осуществляется через накручивание клапана на трубы, которые оснащены муфтой с уплотнителем.

Для последнего метода могут использовать различные типы соединения:

  • ВР/НР – внутренняя резьба с наружной резьбой (так называемая «бабочка»);
  • НР/НР – только по наружной резьбе;
  • ВР/ВР – только по внутренней резьбе.

Условное (среднее) давление

Этот параметр обязательно учитывается при выборе монтажного метода и означает давление рабочей жидкостной среды. Может быть 10, 16, 25 или 40 Бар.

Наличие фильтра

Некоторые изделия ОК обладают особым фильтром. В большинстве моделей эту роль выполняет обычная сетка, которая смонтирована перед выходным отверстием, но наличие фильтра более качественно предотвратит возможное засорение оборудования. Однако, фильтр придется периодически чистить от застрявших в нем (при прохождении потока) крупных фекальных фракций.

Гидрозатвор (сифон)

Этот компонент является крайне желательным для любого устройства, которое установлено на систему канализационных стоков. Он представляет собой простое оборудование, изготовленное в виде изогнутой выпускной гарнитуры, в которой хранится небольшой запас воды. Устройство призвано выполнять функцию отсекания среды (запахов) системы канализации от внутренней микросферы помещения. Обычно выглядит как чаша, имеющая выходное отверстие. Подключается устройство к сливному отверстию в качестве самостоятельного компонента. Подобный тип монтажа облегчает и первоначальный монтаж и последующую замену, в случае износа или повреждения.

Особенности установки

Профессионалу произвести установку обратного клапана на канализацию довольно просто. При выборе его месторасположения в квартире рекомендуется учесть возможность быстрого доступа к ревизионной крышке. Это понадобится, когда обратный клапан засорится и его нужно будет почистить.

Когда возникает малейшее подозрение на протечку, прибор не устанавливают. Его по гарантии можно поменять в магазине.

Обратный клапан для канализации монтировать своими руками стоит в том случае, если у вас есть опыт работы с канализационными трубами.

При монтаже механизма необходимо придерживаться таких правил:

  1. Нужно убедиться, что стрелочка на пластмассовом корпусе направлена в сторону правильного движения воды.
  2. При установке пластикового изделия края труб подключаются непосредственно к раструбу обратного клапана. Полученное соединение уже будет достаточно герметичным, но для надежности можно дополнительно его обработать специальным силиконом, предназначенным для сантехники.
  3. Во время монтажа металлического приспособления нужно использовать надежные болты и прокладку из резины. Эти элементы прочно стягивают установочные пластины. Некоторые изделия, продающиеся в магазинах, оборудованы удобными раструбами, монтаж которых совершенно не отличается от пластиковых моделей.

После установки проверяется работоспособность обратного клапана. Если монтаж выполнен неправильно, то стоки поднимутся вверх. Во время проверки следует точно придерживаться рекомендаций.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

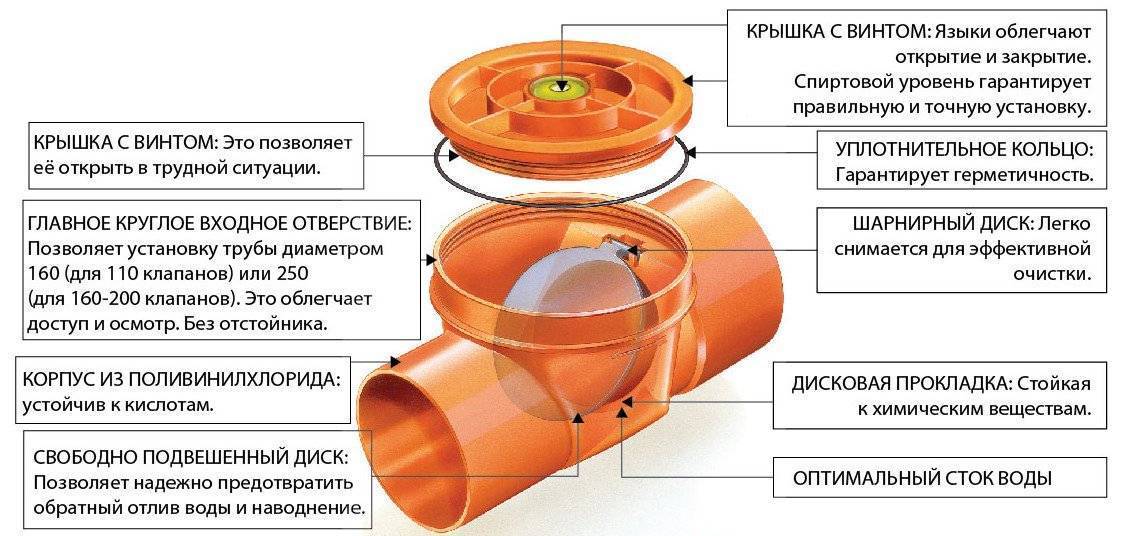

Устройство и особенности работы

Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.

Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.

Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.

Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.

Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.

Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.

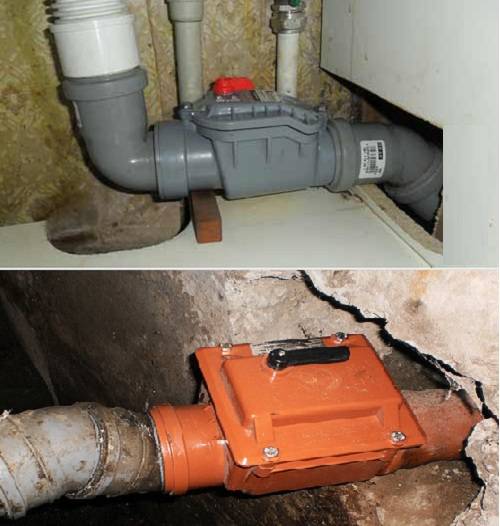

Установка

Необходимо на ровном участке канализационной трубы выполнить врезку. Однако на практике следует учесть целый ряд нюансов в зависимости от ориентации клапана, его диаметра и типа.

Клапан 110мм устанавливается непосредственно перед стояком, вся последующая внутренняя разводка монтируется после него. В частном доме он устанавливается в отдельном кессоне между домом и смотровым колодцем или сбросом в коллектор.

Клапан 50 мм устанавливается после сифона и гибкого шланга, например, перед подсоединением вертикального патрубка к горизонтальной линии или уже непосредственно на трубе, идущей к стояку, только в месте, где к нему будет беспрепятственный доступ.

Следует обозначить такие характеристики:

  • В каком положении должен работать клапан (горизонтальная, вертикальная установка или не имеет особой разницы);
  • Направление нормального тока жидкости;
  • Соосность входа и выхода;
  • Габариты клапана.

В инструкции от производителя указывается нормальное положение клапана. Для малых диаметров 50 мм часто устройства допускают как вертикальную так и горизонтальную установку. Под трубу 110мм для установки в квартире или частном доме используются горизонтальные клапаны.

Направление нормального тока жидкости, а соответственно определение входа и выхода указывается на корпусе в виде стрелки, которая направлена в сторону от сливного отверстия к канализационному коллектору или стояку.

Соосность входа и выхода следует учитывать при горизонтальной ориентации клапана

Это важно для соблюдения общего наклона труб. Если вход и выход находятся на разных высотах и его установить просто в разрыв уже смонтированной трубы, то один из участков окажется без наклона или с меньшим уклоном, что недопустимо, и снизит скорость течения жидкости

У пластикового клапана используется соединение в раструб, как и у труб ПВХ.

Порядок работ:

  1. На выбранном участке труба обрезается по месту подключения ввода клапана.
  2. С другой стороны остаток трубы демонтируется и заменяется патрубком нужной длины для подключения к выходу.
  3. В раструб клапана и патрубка за клапаном вставляются резиновые уплотнительные кольца.
  4. Клапан устанавливается на место и подсоединяется к трубам.

Как и в случае со сборкой канализационных труб, использовать смазку категорически запрещено. Допускается использование герметика, который дополнительно усилит сцепление и обеспечит герметичность.

https://youtube.com/watch?v=931m1bJflj0%3F

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

  • 1 — бака на 500 литров;
  • 2 — насоса;
  • 3 — ресивера (мембранного бака);
  • 4 — реле давления;
  • 5 — бронзового пятиконечного переходника;
  • 6, 17 — манометра;
  • 7 — шланга с армирующей оплеткой;
  • 8 — обратного клапана;
  • 9 — поплавкового клапана;
  • 10 — американки с наружной резьбой;
  • 11 — американки с внутренней резьбой;
  • 12 — бронзового перехода с емкости на внешнюю резьбу;
  • 13, 14 — МРН (муфта резьба наружная);
  • 15 — МРВ (муфта резьба внутренняя);
  • 16 — бронзового перехода с наружной резьбы на внутреннюю;
  • 18 — расходомера;
  • 19 — сетчатого фильтра;
  • 20 — 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Стандартный порядок монтажа обратных клапанов

Монтаж запорной арматуры будет состоять из следующих шагов по умолчанию:

  • Осуществление визуального осмотра устанавливаемого изделия. Оно не должно содержать ни внутренних, ни внешних царапин, трещин, сколов и иных деформаций.
  • Проверка работоспособности самого клапана, посредством подачи воды с обеих сторон на патрубок устройства. Так можно быстро выявить и устранить возможные мелкие дефекты в виде незначительного пропуска жидкости, либо сразу вернуть изделие по гарантии.
  • Определение направления установки прибора, которое на его корпусе отмечено стрелкой. С помощью данной маркировки можно точно сориентировать прибор в отношении общего коллектора либо сливного колодца.
  • До начала непосредственного процесса установки (если речь идет о многоквартирном доме), следует перекрыть стояк, предварительно уведомив об этом жильцов. Пользование водой на период монтажа будет невозможно.
  • Если материалы (равно как и диаметры патрубка и трубы) изготовления ОК и самой магистрали отличаются, то следует подготовить и заранее установить специальные переходники.
  • Сам процесс монтажа заключается в последовательном присоединении соответствующих отверстий к канализационным трубам, с обязательной полной фиксацией всех сочленений.
  • При подсоединении каждый стык подлежит обязательной герметизации.
  • После завершения монтажа и разблокировки стояка, необходимо проверить общую работоспособность системы на предмет герметичности, для чего произвести несколько последовательных сливов. Все выявленные недостатки подлежат немедленному устранению.

Монтаж обратных канализационных клапанов

Установка обратного клапана на канализацию своими руками может производиться различными способами.

  • Модели с большой пропускной способностью могут использоваться для установки на общей канализационной трубе. Такие варианты подходят для частных домов, дач и коттеджей, но не для квартиры в многоэтажке.
  • Установка клапана на каждую точку слива в квартире предотвратит возникновение аварийной ситуации и особенно рекомендуется жителям нижних (первого и второго) этажей многоэтажных зданий, которые больше всего подвержены риску затопления при засорении канализационной системы.
  • На линиях канализации с обратным уклоном – в обязательном порядке для обеспечения нормального функционирования системы.

Особенности установки

Лучше всего об установке обратного клапана канализационного позаботиться на этапе . Вне зависимости от типа устройства (фланцевое или муфтовое) в готовую систему клапан придется врезать, отключая, сливая и разбирая канализационную линию. Следует учитывать также, что муфтовый клапан имеет собственную длину, поэтому при обратной сборке линии придется корректировать размер труб.

  • Оптимально, если диаметр клапана точно совпадает с диаметром трубопровода. В противном случае придется использовать переходники, что неоправданно усложняет конструкцию (чем больше стыкующихся элементов, тем меньше надежность участка коммуникаций).
  • Переходники потребуются также, если материал труб отличается от материала обратного клапана, однако, лучше всего изначально подобрать подходящую по всем параметрам модель, не усложняя себе задачу.
  • Предварительная проверка работоспособности (герметичности) клапана может осуществляться только визуально. Устанавливайте изделие только в том случае, если оно не имеет видимых дефектов.

Перед тем, как установить обратный клапан на канализацию, нужно знать основные правила, которые необходимо соблюдать при монтаже:

  • Выбирая место установки обратного клапана на внутренней или внешней канализационной линии, учитывайте необходимость легкого доступа к устройству для осмотра, прочистки и ремонта.
  • Ориентирующая стрелка, которой снабжен каждый обратный шаровой клапан для канализации, показывает правильное направление тока воды, а значит, должна указывать на коллектор канализации. Клапан, поставленный наоборот, не станет препятствовать сливу, но выполнять защитных функций не будет.
  • Все соединения при монтаже необходимо герметизировать (например, ФУМ-лентой).

Появление шума и вибрации обратного клапана свидетельствуют о нарушении его герметичности. Для восстановления работоспособности устройства нет необходимости демонтировать систему, достаточно поменять затвор или прокладку, открыв крышку клапана.

Если говорить о стоимости, то на обратный клапан для канализации 110 мм цена составит порядка 2600 рублей (изделие из ПВХ), а обратный клапан 50 мм из того же материала будет стоить ориентировочно 1150 рублей. В данных клапанах имеется также возможность принудительно перекрыть сток и использовать их вне помещений.

Правила эксплуатации устройства

Чтобы обратный клапан долгое время защищал дом/квартиру от обратного тока канализационных вод, нужно своевременно проводить его обслуживание

Поэтому важно обеспечить удобный доступ к нему

Каждые 6-12 месяцев предстоит открывать/откручивать ревизионную крышку и, при необходимости, удалять мусор, скапливающийся на заслонке

Возможна ситуация, когда в процессе удаления использованной воды возникает шум, скрип и прочие неприятные звуки. В таком случае нужно обязательно досрочно проверить запорный клапан – возможны поломки в виде сношенных деталей или неожиданное засорение.

Если вовремя не проверить все, то при обратном движении канализационных стоков устройство не сможет выполнить свое предназначение и грязная вода начнет выходить из всех сантехнических приборов.

Целесообразно ставить обратные клапаны на каждый сантехнический прибор, чтобы в случае поломки одного из них сработали остальные

В случае, когда используется автоматическое устройство с электрическим двигателем, нужно четко придерживаться рекомендаций по его обслуживанию и своевременно менять запчасти. Сроки износа отдельных элементов устройства указаны производителем в инструкции.

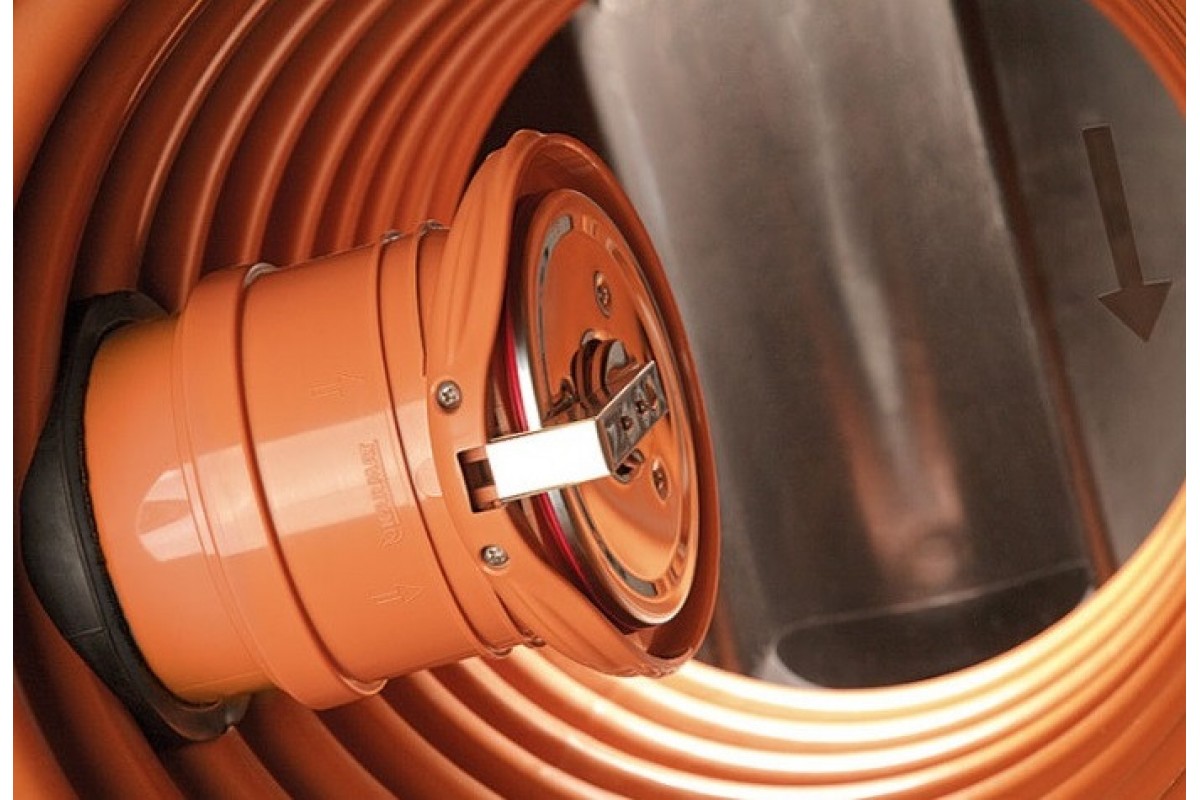

Важно соблюдать рекомендации и сроки обслуживания запорных устройств с электродвигателем, чтобы обеспечить максимальную защиту дома/квартиры от затопления

Бывает, что в процессе ревизии был обнаружен износ определенных деталей, заменить которые невозможно – производитель не выпускает нужные запчасти.

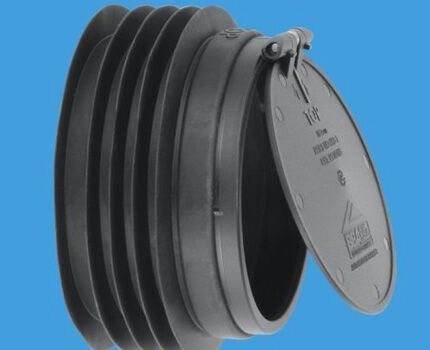

В простых моделях с заслонками при выходе запирающей части из строя лучше купить и поставить новый клапан взамен испорченного

Чинить испорченную деталь подручными материалами не следует – нет гарантии, что при необходимости самодельная заслонка справится с напором стоков из трубопровода в обратном направлении.

Основные правила эксплуатации ОК

Обратные клапаны, как и любое запорное оборудование, потребуют некоторого ухода за собой. Своевременная замена изношенных элементов поможет избежать неожиданного затопления помещения. Для частных домов периодичность чистки клапанов от мусора составляет 3 – 4 раза в год, для многоквартирного дома немного пореже – 1-2 раза в год. Если при работе клапана послышится нехарактерный скрежет или скрип, посторонний шум, то его необходимо сразу же проверить и осуществить внеплановую прочистку. Необходимо отметить, что ресурс износостойкости каждого компонента в рассматриваемом устройстве должен быть указан производителем в инструкции к нему. Большинство деталей возможно заменить по гарантии, а ежели срок ее истек, то уж лучше сменить всё устройство целиком.

Принцип действия

Канализационный клапан обратного действия работает по принципу воздействия на механизм заслонки давления, создаваемого обратным потоком сточных масс. Примерные фото действия представлены на различных сайтах интернета, посвященных соответствующей тематике. При этом не столь существенным является, расположен ли стояк вертикально или горизонтально, поскольку принцип действия клапанов различного вида является идентичным.

Под действием напора сточных вод заслонка принимает горизонтальное положение, не препятствуя их дальнейшему движению. После того, как давление спадает, заслонка принимает прежнее положение, однако с обратной стороны открываться не может. Даже если обратный ход по трубе 110 или 50 мм будет осуществляться под сильным давлением, заслонка не может быть открыта.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

  1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
  2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
  3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
