Обратный клапан для водонагревателя: подробное описание зачем обратный клапан нужен

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

• Большой цилиндр
  представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
• Маленький цилиндр
  закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан?
Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

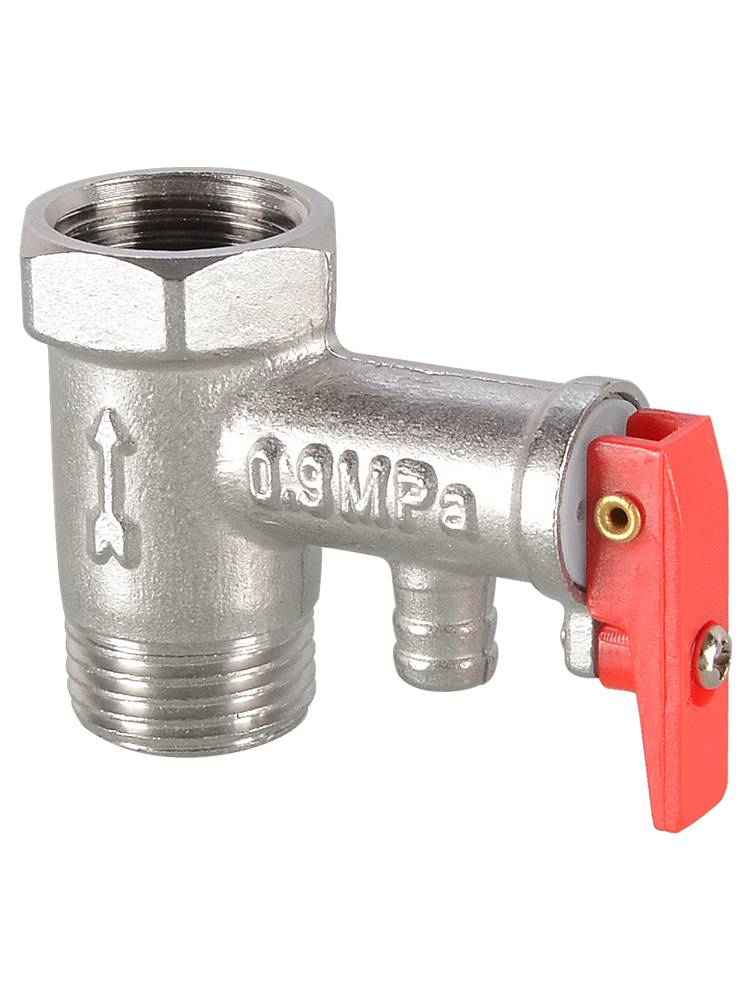

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

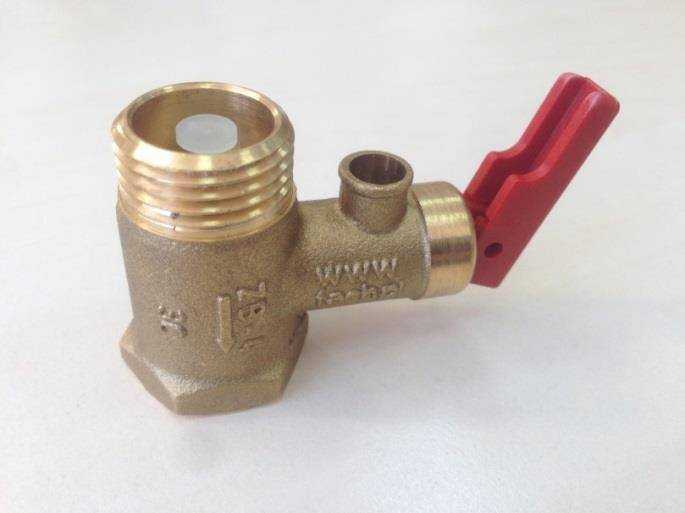

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как слить воду с водонагревателя через клапан сброса

В случае замена ТЕНа, профилактических работ, чистки нагревательного элемента от накипи или замены предохранительного клапана для бойлера, необходимо слить всю воду с бака. Слив воды в бойлере может быть достаточно долгим процессом, если проводить его через предохранительный затвор. Это связано с тем, что проход для воды имеет диаметр всего несколько миллиметров, и опорожнять бак на 50 литров нужно будет несколько часов. При забитости клапана такая процедура вовсе невозможна.

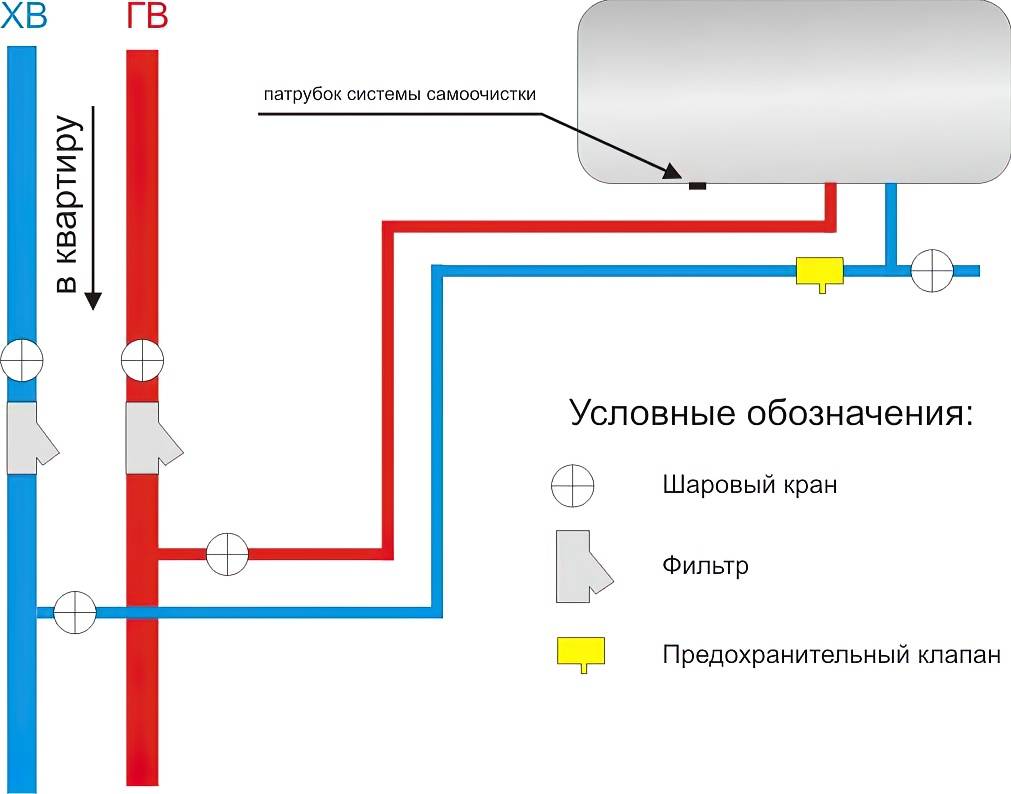

Схема для быстрого слива воды с водонагревателя

Есть достаточно простая альтернатива – нужно перекрыть поток холодной воды и отсоединить входную подводку, если таковая имеется. Делается это следующим способом:

1. ЭВН отключается от сети.
2. Холодный отвод стояка перекрывается.
3. Открывается горячий смеситель. Это нужно, чтоб вытекаемая вода замещалась воздухом.
4. Под предохранительную трубку подставляется тазик, либо же она выводится в канализацию.
5. Поднимается подрывной рычажок.

Процесс достаточно прост, как и любая процедура, связанная с клапанами. При возникновении разного рода неполадок всегда можно обратиться к специалистам. Для удобства слива можно купить специальную трубку или подводку, по которой вода будет стекать в нужное место. Она стоит недорого и продается в профильных магазинах. С ее помощью можно предотвратить появление луж в доме.

Выбор правильной модели

Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.

Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.

Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:

Постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;

Устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;

Выбор

Чаще всего все современные водогрейные приборы реализуются с уже установленной системой защиты в виде предохранительного клапана, обладающего определенными параметрами

При самостоятельном приобретении устройства следует обратить самое пристальное внимание на особенности резьбовой части, а также максимальные показатели рабочего давления

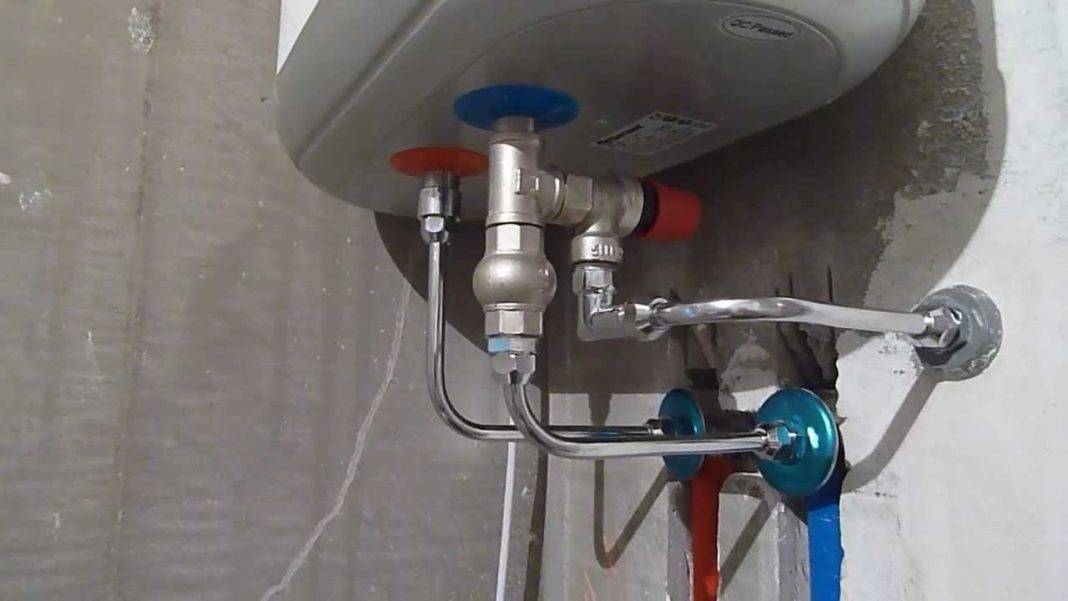

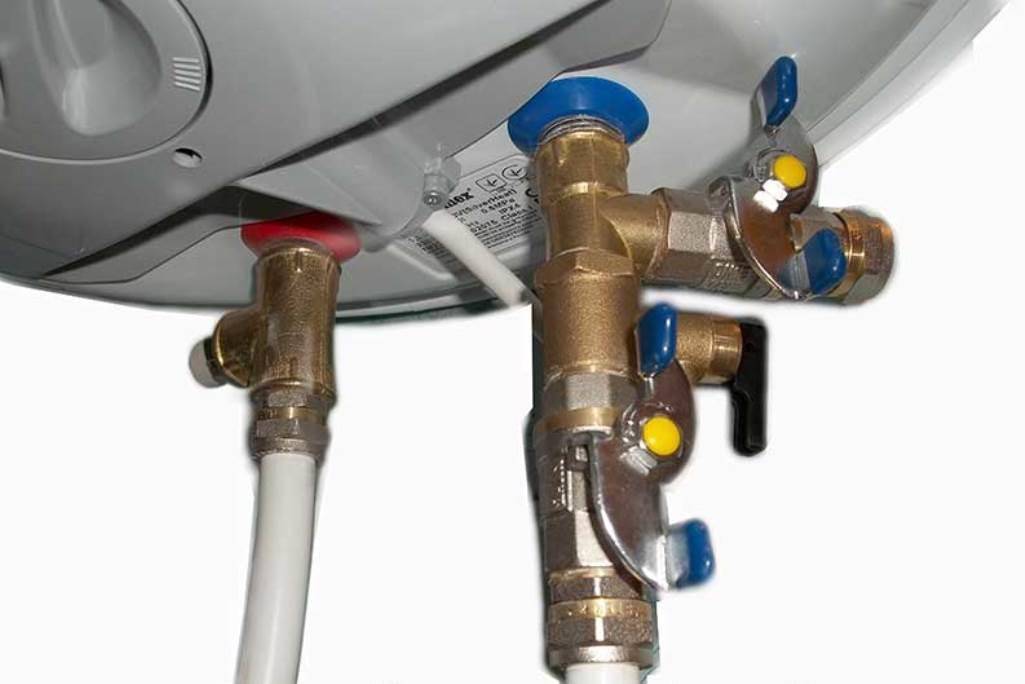

Установленный клапан

Каждый клапан рассчитан на определенный уровень давления, который обязательно указывается в техническом паспорте оборудования

Также необходимо принимать во внимание общий объем резервуара. Выпускаемые защитные системы могут иметь порог срабатывания от 6 до 10 Бар

При неправильном выборе или ошибочной установке предохранительного клапана может наблюдаться постоянное вытекание жидкости или очень сильный перегрев водогрейного оборудования.

Чем важны предохранительные клапаны для водонагревателей

Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.

Устройство

Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.

1. Большой цилиндр
   . В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
2. Малый цилиндр
   . Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.

Принцип работы

Нет ничего сложного в работе предохранительного клапана для водонагревателя.

Для внесения ясности в работу устройства смоделируем несколько ситуаций.

• Пусть на входе в нагреватель отсутствует клапан
  , который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
• Бывают случаи, когда в водопроводной системе падает давление
  (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.

Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия.

Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.

Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды
, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.

Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.

Основные достоинства предохранительного устройства для водонагревателя.

1. Блокирует обратный ток воды из нагревателя в водопроводную трубу.
2. Не допускает резкого изменения давления в водопроводной системе.
3. При повышении давления сбрасывает излишки воды из бойлера.
4. При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.

Для чего нужен

Когда вода нагревается, она расширяется и увеличивается в объеме, а давление, соответственно, повышается. Если оно превысит уровень прочности бойлера, то он попросту взорвется. Для того, чтобы этого не произошло, устанавливается предохранительный клапан. Он не позволяет давлению внутри нагревателя подниматься выше нормы.

Помимо защиты от возможной аварии, клапан выполняет следующие функции:

• не позволяет тёплой воде возвращаться из бака в водопровод;
• защищает от гидроударов;
• если произойдет отключение водоснабжения, не нужно будет заново заполнять емкость водой.

Если вы думаете, что ваше устройство защитит терморегулятор, то вы заблуждаетесь. Они осуществляют контроль за степенью нагрева воды и не позволяют ей закипать. Однако, как и любой другой прибор, они могут выйти из строя, в результате чего, последствия будут необратимы. Поэтому не стоит рисковать.

О видах терморегуляторов для водонагревателя можете прочитать на странице https://teplofan.ru/sistemy-otopleniya/komplektuyushhie/termostat-vodonagrevatelya.

Виды клапанов для бойлера

Виды клапанов для бойлера

Различают три основные категории:

1. Объемом до 50 литров. Для бойлеров такого объема изготавливают простые и неразборные устройства. Они недорогие, легко заменяются и имеют небольшой гарантийный срок.
2. Объемом до 200 литров. Более надежный варианты, объединяющие в себе несколько клапанов и отводящую насадку. Из-за надежности специалисты рекомендуют устанавливать их даже на водонагреватели объемом до 50 литров.
3. Объемом более 200 литров. Самые серьезные устройства, используемые для промышленных бойлеров. Обычной состоят из множества переходников, редукционного клапана и сливной системы.

По качеству деталей все достаточно расплывчато и зависит, в основном, от фирмы-производителя.

Регулировка клапана для бойлера

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

• Произведите полный монтаж, подключение и заполнение водонагревателя.
• Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
• Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
• Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
• Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Советы по выбору модели

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном.

В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды.

Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды.

Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Как выбрать

Осуществляя выбор предохранительного клапана для водонагревателя, уделяйте внимание таким компонентам:

• температура, на которую он рассчитан;
• резьбовые соединения (обычно это половина дюйма);
• давление;
• предусмотрена ли в конструкции ручка для принудительного слива.

Приобретая сбросной клапан, обязательно уточняйте его давление, т.к. это один из самых важных показателей. Если вы купите прибор с меньшей величиной — вам постоянно придется сталкиваться с проблемой протекания воды. Если с большей — то он может быть бесполезен и не защитит емкость от взрыва.

Понадобится и монтаж фильтра для воды, который обезопасит водонагреватель.

Как функцию выполняет клапан

Для того, чтобы понять принцип работы, рассмотрим его устройство. Предохранительное устройство представляет из себя два перпендикулярно расположенных латунных цилиндра, образующих общую полость. Во внутренней части большего из цилиндров расположен тарельчатый элемент, который прижимается пружинкой и позволяет двигаться жидкости только в одном направлении, не допуская ее оттока. Вход нагревателя и труба холодной магистрали подсоединяются к двум концам большего цилиндра, которые оканчиваются резьбовым соединением.

Внутри меньшего цилиндра также находится тарельчатый элемент, который имеет обратное срабатывание. На его выходе расположена рукоятка принудительного сброса, внизу имеется патрубок для отвода лишней воды, который при помощи пластиковой трубки подсоединяется к канализации. Нельзя пользоваться для слива ведрами, баночками.

Как это работает?
Напор в водопроводе отжимает пружину тарелочки, жидкость поступает в бак. Когда емкость наполнилась, давление в баке превысило водопроводное, клапан закрывается, поступление воды прекращается. В процессе расхода воды меняется давление, клапан открывается, вода опять начинает наполнять бойлер. Когда жидкость в емкости нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, через боковое дренажное отверстие происходит слив излишка, напор в баке выравнивается.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% – это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

• не позволяет горячей воде попасть обратно в водопроводные трубы;
• нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
• избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
• дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Особенности различных видов клапанов

Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.

Спусковой рычажок

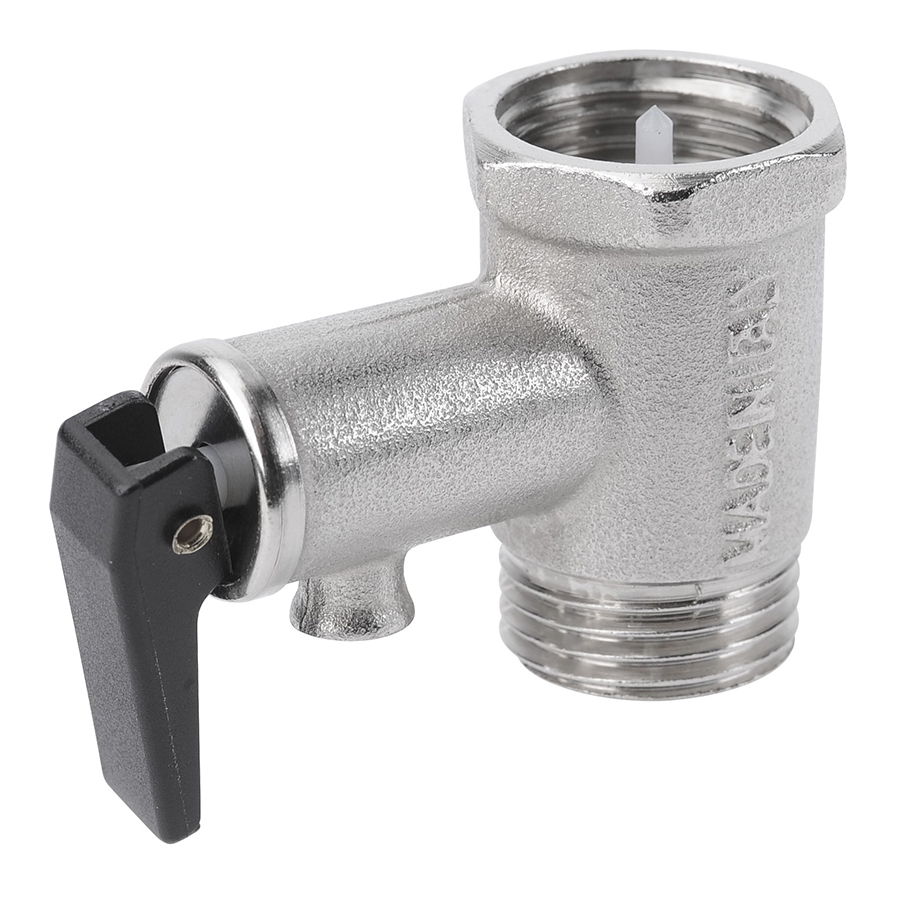

На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:

• рычажок переводят в вертикальное положение;
• он активирует пружинный механизм, утягивая его за собой;
• в итоге открывается проток, через который стекает вода.

Спусковой рычажок на клапане

Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.

Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.

Клапаны без рычажка

Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.

Пометка о выдерживаемом давлении

Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.

По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.

Форма штуцера

Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой

На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.

Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.

Для бойлеров большого объема

Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.

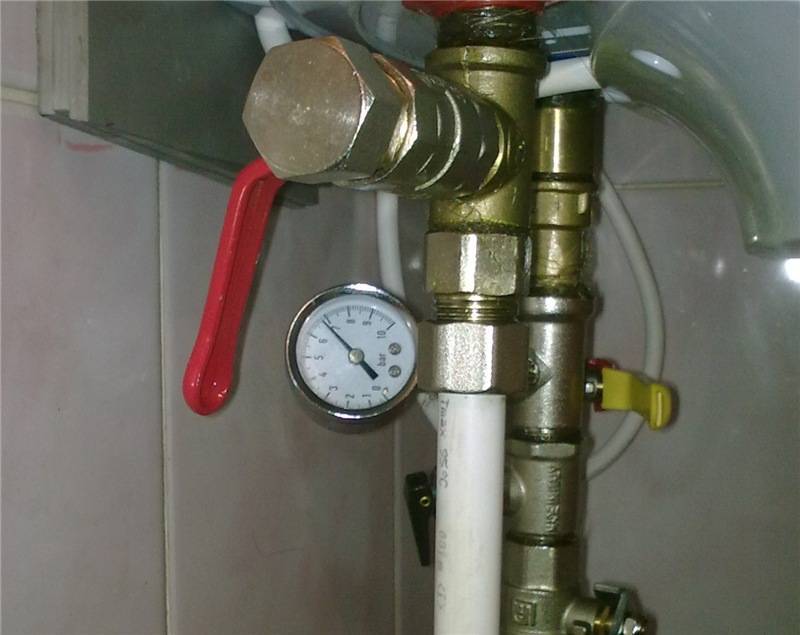

Шаровый манометр

Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.

Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.

Устройство и принцип работы

Конструкция включает в себя 2 клапана: собственно предохранительный и обратный. Оба оснащаются пружинами и устанавливаются в разном положении относительно потока воды. Предохранительный стравливает лишнюю воду – в его корпусе есть штуцер для сброса жидкости. Обратный при установке оказывается напротив входного отверстия в бак и не дает вытекать холодной воде, если в водопроводе исчезло давление.

Механизм работы устройства следующий.

1. Пока внутри накопительного бойлера давление ниже давления в водопроводной трубе, жидкость отжимает пластину запирающего клапана и поступает в емкость. Когда уровень давления становится одинаковым, пружина распрямляется и придавливает пластину к отверстию в корпусе. Подача жидкости при этом прекращается.
2. Постепенно вода в бойлере нагревается и ее объем увеличивается. Давление при этом растет, но пока оно не достигнет критической величины, клапан остается закрытым.
3. Когда допустимый предел пройден, горячая вода отжимает пружину, и пластина освобождает отверстие. Избыток воды выводится из бойлера, пока давление опять не выровняется. После этого пластина вновь перекрывает отверстие.

Частые поломки предохранительных клапанов и методы их устранения

С распространенными неисправностями устройства можно справиться своими силами, если знать, что делать. Чаще всего владельцы бойлеров сталкиваются с постоянным подтеканием воды из предохранительного изделия или наоборот полным прекращением оттока жидкости.

Забился клапан

Если из штуцера не капает вода во время достижения предельной температуры. Проверьте исправность всех кранов в системе, а также наличие течи в системе водоснабжения дома. Если таковые неполадки не обнаружены, значит, механизм засорился. Его нужно снять и промыть либо полностью заменить.

Для промывки устройства откройте сливной кран, нажав рычаг на приборе. Пусть текущая вода обильно промоет механизм. Поскольку шланг слива прозрачный, хорошо видно воду с загрязнениями. Когда пойдет чистая прозрачная вода, выход снова перекрывают рычагом. Если течь после этого не прекратиться, предохранительное устройство нуждается в замене.

Капает вода из клапана

Если бойлер капает с предохранительного клапана, это указывает на ослабление прижимающей пружины. Эта калиброванная деталь не подлежит замене, поэтому придется покупать новое изделие.

Видео как исправить клапан если он капает

Иногда подтекание наблюдается при превышении давления в системе холодного водоснабжения. В этом случае это будет заметно при использовании иных сантехнических приборов. Реже причина связана с недостаточным объемом или полным отсутствием расширительного бачка в водонагревателе. Для решения проблем на выходе из устройства устанавливается расширительный бак.

https://youtube.com/watch?v=6y-l3_uG6X0

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Заключение

От работы предохранительного устройства для водонагревателя зависит сохранность имущества и собственная безопасность. Покупая это устройство, обязательно убедитесь:

Предохранительные устройства для водонагревателя, рассчитанные на меньшие параметры, устанавливать нельзя. Также нельзя устанавливать клапаны чьи резьбовые соединения не подходят к месту монтажа.

Если сомневаетесь, что можете самостоятельно установить предохранительный клапан для водонагревателя, то лучше доверьте работу квалифицированным специалистам.

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей.
Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.
