Опалубка для фундамента своими руками: пошаговые рекомендации

Требования к опалубке

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона. Потому к материалам для опалубки предъявляются довольно серьезные требования по части прочности. Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента, а на них затем закрепляются гидро- и/или теплоизоляционные материалы. Крепить их легче к ровным (хотя бы относительно) поверхностям.

Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

При строительстве коттеджа или дачного домика чаще всего применяют щиты из досок. Породы использовать можно любые, и хвойные, и лиственные. Лучше брать обрезную: через опалубку не должен сочится раствор, а с необрезной доской такого добиться нереально.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше. Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

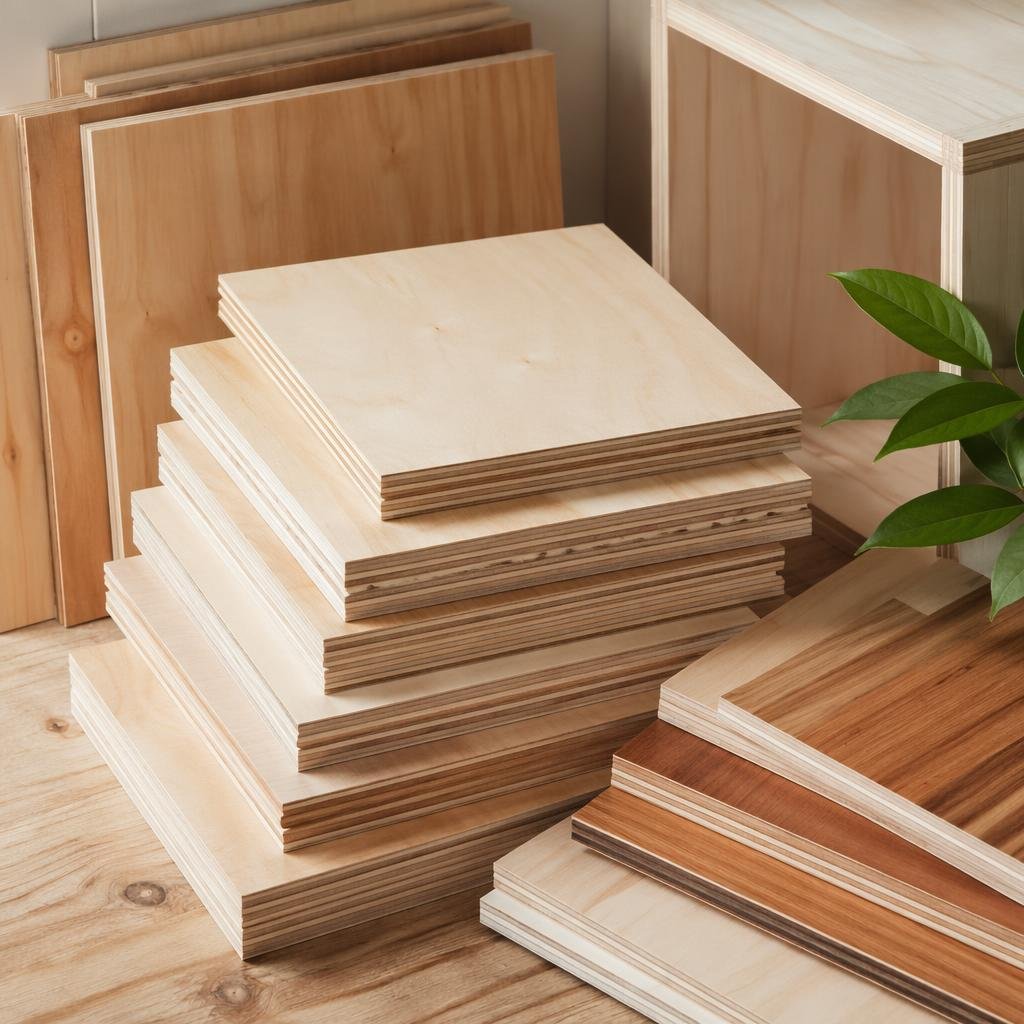

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий — 50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

Конструкция щитов опалубки из фанеры и ОСП

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход — экономический: что дешевле, то и используют.

Материалы для изготовления опалубки

Для безошибочного устройства опалубки важно найти подходящий материал, который соответствует всем требованиям. Строителями применяются:

1. Древесина (заготовки из досок или фанеры).
2. Металл.
3. Пластиковые листы.

Еще допускается сочетание перечисленных материалов с целью получения лучших эксплуатационных свойств.

Пластиковые опалубки используются в качестве высокотехнологических щитовых конструкций, которые отличаются особым удобством эксплуатации, быстро собираются и демонтируются, а также обладают большим сроком службы.

Изделия из пенополистирола, пенопласта и пенобетона предназначаются для организации несъемных элементов. Металл задействуется при необходимости усиливать фундамент и сократить расходы на отделочные работы, поскольку он позволяет получить гладкую или текстурную поверхность цокольных стенок.

Наиболее доступным материалом остается древесина. При этом она сочетает в себе такие преимущества как натуральность, эстетичность и надежность.

https://youtube.com/watch?v=DmxtiCmCjps

Металл

Металлические заготовки считаются наиболее универсальными, но дорогостоящими. Чтобы собрать конструкцию, понадобится подготовить ряд листовых материалов, толщиной 1-2 мм. Опалубка из металла будет эффективна при обустройстве ленточных и монолитных оснований. Армирующие элементы привариваются прямо к листам, что повышает степень их жесткости.

Ключевым достоинством материала считается простота и доступность обработки — листы хорошо поддаются сгибанию и могут принимать любую форму. Из недостатков выделяют высокую цену.

Железобетон

Как и предыдущий материал, железобетон считается достаточно дорогостоящим. Для его изготовления используются бетонные плиты с армирующими элементами. При использовании подобных конструкций можно уменьшить расход цемента без потери прочности и других свойств.

К недостаткам относится большой вес плит, поэтому для их монтажа нужно задействовать специальную технику.

При возведении опалубки из готовых плит понадобится использовать специальные распорки. Это тоже увеличивает стоимость проекта.

Пенополистирол

Материал характеризуются высоким качеством и практичностью. Для сборки опалубки используются отдельные секции. Все элементы обладают простой конструкцией, поэтому устанавливать их достаточно просто. Еще пенополистирол хорошо поддается обработке и принимает оптимальную форму.

Из минусов выделяют ряд сложностей при подборе геометрической формы, в частности — углов и закруглений, а еще дороговизну материала.

Подручные материалы

Обустраивая ленточный фундамент, опалубку можно делать из подручных средств, таких как:

1. Листы шифера.
2. Профлисты.
3. Другие подходящие материалы.

Ключевым достоинством подобного решения является невысокая стоимость. Однако у подручных материалов имеются и минусы. В их числе:

1. Сложность самостоятельной сборки.
2. Высокая вероятность утечки залитого цемента.
3. Плохая несущая способность.
4. Необходимость применения специальных опор и расклинок.

Древесина

Интересуясь, как правильно сделать опалубку для ленточного фундамента, можно рассматривать вариант из древесины. Она характеризуется относительной доступностью и дешевизной. При этом дерево хорошо поддается обработке и быстро закрепляется без применения сложного оборудования.

Опалубка из этого материала характеризуется простотой сборки, что делает ее отличным решением для начинающих строителей.

https://youtube.com/watch?v=TL1TWASZ4wI

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

1. Вычистить строительную площадку от мусора.
2. Сделать разметку участка согласно проекту.
3. Выкопать траншею, глубина которой около 55 см.
4. Выровнять ее основание посредством использования строительного уровня.
5. Засыпать дно траншею песчаной подушкой.
6. Залить уложенный слой водой и утрамбовать его.
7. Уложить слой геотекстильного плотна.
8. Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
9. Выровнять слой при помощи стройуровня.
10. Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
11. Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
12. Уложить щиты на раму, выполненную из брусьев.
13. Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
14. Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
15. Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
16. Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
17. Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
18. Залить внутренность раствором бетона.
19. Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

1. Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
2. Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
3. Блоки соединять посредством использования планок из дерева, проверяя их уровень.
4. По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
5. Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
6. Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
7. После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

1. Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
2.  Движения должны быть плавными и аккуратными.
3. Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
4. Движения следует выполнять с верхнего края к нижнему.
5. В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Варианты возведения стен на основании опалубки

В зависимости от того, какую именно требуется получить стену – прочную, теплую или дешевую, выбирают материал опалубки и способ установки формообразующих конструкций на фундамент дома:

• Съемная опалубка из пластика, дерева или металла. Достаточно простая и понятная в использовании конструкция позволяет получить высокую прочность благодаря оптимальной схеме армирования и хорошей плотности бетона;
• Несъемная опалубка на основе пенополистирола, кирпича или древесно-цементной смеси. В этом случае при минимальных затратах на возведение коробки получается относительно легкая и теплая стена;
• Наиболее дешевый вариант возведения конструкций с помощью самодельной или арендованной опалубки. При соблюдении технологии и правил отливки, съемная опалубка, даже сделанная своими руками, позволяет легко достраивать и перепланировать здание без потери несущих способностей стен и перекрытия.

К сведению! Для возведения собственного дома не обязательно покупать или делать опалубку стены своими руками, намного дешевле и проще взять металлический или пластиковый набор щитов и стоек в аренду.

При этом существенно снижаются затраты на использование оснастки. Аренда будет стоить значительно дешевле покупки. Экономическая целесообразность сделать опалубку самостоятельно тоже под вопросом, так как экономия может обернуться невысоким качеством геометрии строения, что недопустимо для двухэтажных зданий или конструкций с тяжелыми потолочными перекрытиями и крышей.

Изготовление и установка

Перед тем как сделать опалубку для фундамента, необходимо рассчитать ее количество. Исходными данными для расчета будут:

• периметр фундамента;
• его высота;
• размер элемента опалубки.

Например, когда используется дерево, необходимо выяснить общую длину досок и объем всей необходимой древесины. Чтобы выполнить монтаж правильно и быстро, лучше всего при покупке предусматривать небольшой запас материала 3-5%.

Схема изготовления щита

Устройство из досок требует их плотного соединения между собой. Допустимо наличие щелей не более 3 мм, при более широких раскрытиях пространство между досками необходимо проконопатить или забить рейками в зависимости от размера

Важно, чтобы внутренняя поверхность опалубки была достаточно гладкой, а расстояние между ее щитами не имело сильных отклонений от чертежей

Опалубка для ленточного фундамента закрепляется с помощью горизонтальных досок, установленных между небольшими стойками (колышками). Устройство каркаса начинают с углов здания

Важно помнить, что когда будет выполнена заливка, конструкции потребуется выдержать серьезное давление со стороны бетонной смеси. Для восприятия этой нагрузки при высоте фундамента не более 200 мм достаточно установки колышков, для более высокой ленты потребуется установка упоров. После установки каркаса проверяют его положение с помощью простейшего отвеса или более сложного строительного уровня

Если все правильно, приступают к закреплению щитов. Закрепление выполняют так, чтобы шляпки гвоздей располагались внутри опалубки. Устройство также требует установки распорок, для обеспечения совместной работы противоположных щитов. Для изготовления распорок чаще всего используют брус сечением 50 на 50 мм или металлические шпильки

После установки каркаса проверяют его положение с помощью простейшего отвеса или более сложного строительного уровня. Если все правильно, приступают к закреплению щитов. Закрепление выполняют так, чтобы шляпки гвоздей располагались внутри опалубки. Устройство также требует установки распорок, для обеспечения совместной работы противоположных щитов. Для изготовления распорок чаще всего используют брус сечением 50 на 50 мм или металлические шпильки.

Устройство деревянной конструкции ленточного фундамента

Из пенополистирола конструкция продается в виде полностью готовых к использованию элементов. Щиты уже закреплены между собой и имеют распорки, остается только установить элементы в проектное положение. После заливки снимать такую опалубку нет необходимости. Она не дает нагрузки на фундамент и остается в качестве теплоизоляционного слоя.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

Приготовление и заливка жидкого бетона

Раствор для заливки заказывают у поставщиков либо готовят самостоятельно. Не используют цемент марок ниже М200-300. Высокопрочный бетон готовится по рецепту: 1.5-2 частей песка на часть цемента М400, 2.5-3 частей щебня. Если прочность должна быть средней, раствор можно сделать в пропорции: часть цемента М400 и 3-8 частей смеси гравия и песка. Полученный бетон не должен растекаться по лопате.

Бетон для заливки может готовиться разными способами, в зависимости от объемов производства и особенностей строения.

Растворный узел

Если речь идет о крупном строительстве, смесь проще готовить автоматизировано: в емкость для смешивания насыпают песок, щебень, подают воду, цемент специальными дозаторами, готовая смесь поставляется из бункера в кузов спецтранспорта. Достаточно подать заявку с указанием времени, марки бетона и объемов, чтобы машина доставила смесь для заливки на объект.

Автомиксер

Автобетоносмеситель – специальная автомашина с вращающимся барабаном. В него загружают все компоненты для бетона, в процессе транспортировки смесь во вращающемся миксере проходит все этапы приготовления, сохраняя текучесть. На строительной площадке миксер подает жидкую смесь методом заливки с использованием насоса и рукава. Если нет доступа к месту выполнения работ, бетон загружают в специальные бункера, а потом емкость краном доставляется на площадку для заливки.

Бетономешалка

Приспособление используется при выполнении небольших объемов работ. Это обычная мешалка в форме груши, которая вращается. Вмещает около 150 литров смеси, которая загружается компонентами при помощи лопаты с предварительным взвешиванием нужных объемов. Обходится дешевле, чем специальные виды автотранспорта, но предполагает более быстрое и менее трудоемкое выполнение работ, чем ручное замешивание.

Ручной способ

Если нужно приготовить бетон для заливки (смесь, объем которой небольшой – если выполняется фундамент под теплицу, сарай, дополнительные сооружения), такой метод актуален. В подходящую емкость загружают ингредиенты в нужных объемах, перемешивают лопатой до получения правильной консистенции.

Технология возведения ленточного монолитного основания

Устройство легкого варианта основания – возведение монолитного ленточного фундамента, что легко сделать своими руками за недолгий летний период. Монолитные конструкции следует возводить в теплое время года, чтобы конструкция не подвергалась воздействию низких температур в момент заливки бетонной смеси и набора прочности.

Подготовка и разметка участка

Разметка участка под заложение легкого фундамента Первым этапом работ являются подготовительные мероприятия, которые необходимо выполнить очень тщательно:

• Очистить площадку строительства от разного мусора, травы, кустарников, деревьев. При необходимости следует провести корчевку старых пней.
• Все ямы и выемки на участке застройки следует засыпать грунтом, возвышающиеся бугры – разровнять.
• Произвести планировочные работы на участке, складируя плодородный верхний слой почвы отдельно.
• Произвести разметку здания на спланированной территории, для чего следует определить периметр, вбивая колышки. Колышки можно сделать своими руками из дерева, или использовать обрезки арматурного прутка. Если здание имеет сложную форму, колышки вбивают во всех углах и в местах выступов.
• По вбитым колышкам натягивают шнур, который поможет точнее определить нахождение будущего фундамента.

Земляные работы и возведение опалубки

Траншеи под заливку фундамента (ленточный тип) можно вырыть своими руками или с помощью землеройной техники. Следует помнить, что стены и дно траншей должны иметь ровную поверхность, поэтому после работы экскаватора придется выравнивать траншею вручную.

Песчаная подушка под фундамент

Траншеи придется сделать не только по периметру здания, внутренние несущие стены и перегородки необходимо также опереть на фундамент. Дно и стенки траншеи под ленточный фундамент сравниваются и уплотняются.

На дне траншеи под ленточный фундамент устраивают песчаную подушку слоем примерно 10 см, песок необходимо тщательно утрамбовать, поливая слои водой. Поверх песчаной подсыпки укладывают слой мелкого гравия, постоянно утрамбовывая подушку. Устройство песчано-гравийной подушки необходимо выполнить с особой тщательностью, для увеличения плотности, слои засыпки необходимо поливать водой.

Опалубку устанавливают в траншее очень аккуратно, распирая щиты подпорками и раскосами

Очень важно, чтобы ленточный фундамент из монолитного железобетона имел идеально ровные формы. Опалубку можно изготовить своими руками из деревянных досок, листов фанеры или ДСП

Арматурный каркас и бетонирование

Для увеличения прочности фундаментного основания, его жесткости и несущей способности, конструкцию укрепляют пространственным каркасом из арматурной стали, который закладывается в опалубку перед бетонированием. Владеете сварочным аппаратом? Обладаете навыками сварщика? Значит, каркас вполне можно изготовить своими руками. На основную конструкцию используется арматурная сталь диаметром от 10 до 12 мм, пространственный соединительный каркас выполняется из проволоки диаметром 6-8 мм.

Армирование ленточного фундамента

Второй вариант соединения арматуры – с помощью вязальной проволоки. Таким способом легко выполнить каркас для фундамента своими руками, даже не имея определенных строительных навыков.

Готовый каркас размещается в опалубке таким образом, чтобы металл нигде не касался стенок опалубки.

Бетонирование ленты фундамента производится бетонным раствором, который лучше всего заливать в опалубку в течение одного дня, таким образом, удается избежать появления мостиков холода в процессе эксплуатации фундамента. Лучше всего заполнять опалубку бетоном одновременно с двух сторон, постоянно разравнивая бетон.

Уход за бетоном и обратная засыпка пазух

Фундаментная опора должна набрать достаточную прочность, прежде чем можно будет приступить к возведению стен. Набор прочности продолжается не менее 28 дней, поэтому в это время работы на стройплощадке приостанавливают. Поверхность фундамента необходимо часто увлажнять, укрывая от солнца и ветра полиэтиленовой пленкой.

Обратную засыпку пазух фундамента можно начинать после набора фундаментным основанием полной прочности.

Рекомендации по расчётам конструкции

При строительстве любого серьёзного сооружения необходимо выполнить хотя бы эскизный проект, а в его составе – произвести минимум обязательных расчётов. Целью и результатом расчётов будут размеры элементов опалубки, требования к размерам материалов и их количество. Методика расчётов основывается на требованиях ГОСТ Р 52086-2003.

Расчёт опалубки для ленточного фундамента начинается с определения геометрических параметров монолитной ленты.

Измеряется длина фундаментной подошвы (это периметр дома) и дополнительные пристройки (если они присутствуют).  Если внутри контура строения предполагаются несущие стены-перегородки, то под них тоже нужен фундамент. Эти добавки следует учитывать в расчётах. Затем определяется толщина ленточного основания.

При определении высоты элементов опалубки нужно принять решение о её заглублении. Часто в целях экономии досок опалубку строят только над уровнем грунта, а в глубинную зону заливают бетон прямо в землю. Это не всегда правильно, так можно делать только для малозаглубленных фундаментов (МЗФ), а при нормальной глубине фундамента опалубку к нему нужно делать на всю высоту ленты. Такое сооружение требует хорошего утепления и качественной гидроизоляции.

Сечения досок выбирается из трёх значений – 100, 125, 150 мм. Толщина пиломатериала определяет затраты на древесный материал.
