Открытая система теплоснабжения: элементы, схемы и как устроена открытая система теплоснабжения

Присоединение по принципу несвязанного регулирования[править]

Жилые здания, имеющие обычно два вида тепловой нагрузки — отопление и горячее водоснабжение, присоединяются к тепловой сети (см. рис. 1.5, ж и з). Отопительная установка и установка горячего водоснабжения присоединены к тепловой сети по принципу несвязанного регулирования (см. рис. 1.5, ж).

Обе установки работают независимо друг от друга. Расход сетевой воды в отопительной установке не зависит от нагрузки установки горячего водоснабжения и поддерживается постоянным с помощью регулятора расхода 12. Расход сетевой воды на горячее водоснабжение изменяется в весьма широком диапазоне — от максимального в часы наибольшего водоразбора до нуля в период отсутствия водоразбора.

Соотношение расходов воды на горячее водоснабжение из подающей и обратной линий, зависящее от температуры сетевой воды на абонентском вводе, устанавливается регулятором температуры 13. Суммарный расход сетевой воды в подающем трубопроводе тепловой сети равен сумме расходов воды в подающем трубопроводе на отопление и горячее водоснабжение. Максимальный расход сетевой воды в подающем трубопроводе, по которому определяется расчетный расход в подающем трубопроводе сети, имеет место при максимальной нагрузке горячего водоснабжения и минимальной температуре воды в этом трубопроводе, т.е. при режиме, когда нагрузка горячего водоснабжения целиком обеспечивается из подающего трубопровода.

Расход сетевой воды в обратном трубопроводе после абонентской установки равен разности расходов сетевой воды на отопление и на водоразбор из этого трубопровода на горячее водоснабжение. Максимальный расход воды в обратном трубопроводе равен расходу на отопление. Такое соотношение устанавливается тогда, когда расход воды на горячее водоснабжение полностью отсутствует, например, в ночное время, или при удовлетворении нагрузки горячего водоснабжения полностью водой из подающего трубопровода тепловой сети, что имеет место при минимальной температуре воды в нем, равной 60 °С.

При подключении на абонентских вводах жилых зданий отопительной установки и установки горячего водоснабжения по принципу несвязанного регулирования получается завышенный расчетный расход воды в подающем трубопроводе тепловой сети, что приводит к увеличению диаметров тепловой сети, росту начальных затрат на ее сооружение и удорожанию транспорта теплоты.

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

• демонтаж и замена открытого расширительного бака;
• установка группы безопасности;
• монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

В чем же плюсы и минусы открытой системы отопления?

Плюсы, которые предоставляет открытая схема отопления:

Однако есть и недостатки в открытой системе отопления. Не все оценивают ее по достоинству. Есть потребители, которые не довольны размерами котла и полной системы. Открытая система отопления с насосом не всегда может быть установлена в небольшом помещении, чтобы она не загромождала свободное пространство. При открытом расширительном баке высока вероятность ржавчины на радиаторах и трубах.

Запомните, чтобы испаряющаяся жидкость в баке не портила окружающее оборудование, налейте на поверхность воды масло. Его слой не менее 2 см. Есть мнение, что открытая система отопления не очень эффективна для обогрева жилого помещения, поскольку ее КПД невысок.

Закрытая система обогрева – плюсы и минусы

Отопительная закрытая схема разнится от предыдущей собственной герметичностью и отсутствием воздуха в системе. Сама система бывает разнообразной – одно- или двухтрубной, с вертикальными и/или горизонтальными стояками, так как передвижение жидкости по трубам обеспечивается работой насоса, а расширение воды при нагревании возмещается сдвигом мембранные ткани в герметичном расширительном резервуаре. Циркуляция принудительного типа антифриза или воды выполняет монтаж схемы простым и быстрым, так как уклон и поворот труб исполнять не надо, при этом трубы могут быть разнообразного диаметра и даже меньше расчетного.

Более того, различия в данных 2-ух решениях заключаются в том, что открытая система обогрева бесполезна в высотных домах из-за существенной разницы в давлении внизу и вверху разводки – разница значений достигает 1-2 Атм. В тех же высотках закрытая схема с одним или несколькими насосами, коллектораи и системой автоматики управления и контроля будет действовать безотказно.

Но, сделав закрытую схему, нужно всегда помнить и о некоторых ее негативных моментах:

1. Энергозависимость работы насоса и автоматики;
2. Сложный монтаж при 2-ух и более этажах дома;

1. В схеме теплоснабжения закрытого открытого типа не выветривается тепловой носитель, благодаря этому система будет работать на незамерзайке;
2. Всю разводку или бо?льшую ее часть можно спрятать в стенках или в полу;
3. Наклон труб и поворотный угол исполнять не надо, так как насос протолкнет тепловой носитель по любой схеме;
4. Невысокая инерционность теплопередачи и большой коэффициент отдачи тепла всех узлов и компонентов;
5. Отсутствие воздуха в трубах тормозит возникновение ржавчины на стенках внутри изделий.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел. Разместить его можно на полу или же подвесить для экономии места

Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

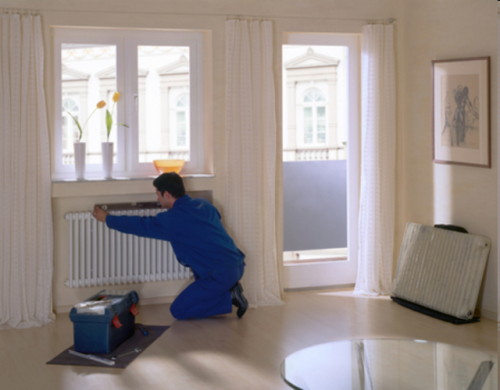

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления; Необходимо утепление расширительного бака при установке на чердаке Это предотвращает замерзание воды; Должное внимание уделяется уклону при монтаже трубопровода; Рекомендуется избегать многочисленных изгибов, колен и отводов; Важно использовать наименьшее количество соединительных элементов; Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Что такое открытая и закрытая система ГВС

Часто возникает вопрос о том, какая система отопления — открытая или закрытая — лучше, в чем разница, что выбрать для частного дома и т.д

Важно понимать, что термины «открытая» и «закрытая» (иногда их называют «контур») относятся не к системам горячего водоснабжения, а к системам отопления (ЦТП), частью которых является система горячего водоснабжения. В зависимости от того, как организовано горячее водоснабжение в системе отопления установки, система называется открытой или закрытой

Существует несколько критериев для классификации бытовой горячей воды на различные типы. Например, в зависимости от используемого теплоносителя различают водяные и паровые системы горячего водоснабжения; в зависимости от расположения источника тепла — централизованные и децентрализованные; в зависимости от температурного режима работы — системы горячего водоснабжения низкой, средней и высокой производительности. Количество труб также имеет значение: существуют однотрубные, двухтрубные и многотрубные системы. В зависимости от способа доставки тепла к потребителям, системы горячего водоснабжения могут быть одно- или многотрубными.

Принципиально важным критерием является способ организации системы ЦТ — согласно ГОСТ Р 56501 от 2015 года (см. пункты 3.20 и 3.21), предусматриваются открытые и закрытые системы ЦТ.

Открытая система ЦТ (далее мы используем более привычный и распространенный термин «открытая система ЦТ, система бытового горячего водоснабжения») подразумевает отбор бытовой горячей воды из общей трубопроводной системы теплоснабжения. В этом случае вода нагревается на основном источнике тепла и на источнике отработанного тепла (ТЭЦ, котельная или тепловой пункт).

В закрытой системе водоснабжения вода нагревается на объекте потребления (в высотном здании, офисном здании, промышленном или ремесленном предприятии). Вода нагревается по вторичному контуру с помощью пластинчатых теплообменников. Если вы планируете создать закрытую систему горячего водоснабжения, купить пластинчатый теплообменник в Санкт-Петербурге для этих целей можно в специализированной компании «Сервис-ПТО».

На рисунке справа вверху показана открытая система водоснабжения: на схеме видно, что и отопительные приборы (радиаторы и нагреватели), и точки врезки (краны) снабжаются одной и той же водой.

Горизонтальная однотрубная система

В этой теплосистеме магистрали укладывают горизонтально. Вдоль здания монтируется вертикальный стояк, от которого на каждом этаже отходит контур с батареями. В больших зданиях обустраивается несколько таких ветвей, чтобы быстрее прогревать комнаты.

В состав горизонтальной одноконтурной теплосистемы входят:

• котел,
• расширительный бак,
• магистральные трубы,
• радиаторы,
• запорно-регулирующая арматура.

В схемах закрытого типа предусмотрен насос для перекачивания жидкости, мембранный бак, в который поступает излишек теплоносителя, и устройства для контроля давления

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Самостоятельная организация системы отопления

Обустройство котельной

Хороший и качественный вариант отопления можно сделать своими руками, если учесть затраты на проектирование, закупку оборудования и сложность организации. Оптимальным вариантом для частного дома будет закрытый тип коммуникаций с циркуляционным насосом и резервуаров. Его создание осуществляется так:

1. Расчеты коммуникаций. Заказываются в проектной компании или производятся с помощью онлайн-калькулятора.
2. Согласование проекта, получение разрешения и техусловий.
3. Покупка оборудования. Понадобятся отопительный котел, насос, трубы, расширительный бачок, радиаторы (контуры, если планируется теплый пол), воздухоотводники, запорные устройства, автоматические контроллеры.
4. Монтаж котла и оснащение котельной. В помещении организуется качественная вентиляция, обустраивается дымоход. Стены, поверхность пола и потолка обшиваются огнестойкими материалами.
5. Монтаж циркуляционного насоса, распредколлектора и приборов замера.
6. Подводка трубопровода на точки расположения батарей.
7. Монтаж радиаторов.
8. Опрессовка системы. Первый запуск проводится в присутствии специалистов.

Между открытой и закрытой коммуникациями подачи тепла существует несколько отличий. Подбирать систему отопления стоит в зависимости от условия и места монтажа. Открытую магистраль легко организовать самостоятельно. Создавать закрытую систему должны специалисты.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

• энергонезависимость;
• естественную циркуляцию теплового носителя;
• простоту обслуживания;
• бесшумную работу;
• минимум оборудования;
• высокий уровень надёжности;
• лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры	Открытая	Закрытая
Соединение с атмосферой	Постоянное	Отсутствует
Резервуар	Вместительный круглый или прямоугольный бак со сливной трубой	Двухкамерный с мембраной, рассчитанный на максимальное давление
Место монтажа	В самой высокой точке монтируемой системы	Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

Требования

Нужно, чтобы у агрегата были все соответствующие фиксаторы:

• Контроль присутствия пламя.
• Наблюдение за тягой и температурным показателем.
• При отсутствии огня должен срабатывать клапан отключения.

Поэтому покупать котлы лучше тех производителей, которые не один год на рынке. Также ежегодное обслуживание должны проводить соответствующие органы, и от этого нельзя отказываться. Сегодня газораспределительные станции не только проводят процедуру подведения газа, но и предлагают качественные котлы по доступным ценам. В таком случае они уже несут полную ответственность за весь процесс работы устройства.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек: здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Галерея изображений
Фото из
В открытых отопительных контурах объем для расширения теплоносителя обеспечивает негерметичный бачок — стальная или полимерная емкость с крышкой и патрубком для слива излишков в канализацию

Открытые отопительные схемы напрямую сообщаются с атмосферой. Через бачок удаляется воздух, но и происходит испарение, из-за которого теплоноситель в системе требуется периодически пополнять

Расширительный бак для отопительной системы частного дома можно сделать из пластиковой канистры, старого металлического бидона и подобных подручных средств

В схемах соединения приборов соблюдены стандартные принципы. Есть двухтрубные и однотрубные варианты

В схемах отопления с двумя трубами теплоноситель подается в приборы одной трубой, а отводится другой. В однотрубных системах теплоноситель перетекает от одного радиатора к другому и возвращается в котел по одной магистральной трубе

Большинство открытых отопительных систем относится к разряду гравитационных. Однако есть варианты с использованием циркуляционного насоса, который подбирают с учетом нагрузки, превышающей стандарты закрытых схем

Преобладающий объем воздуха в открытых схемах выходит через бачок. Исключение — контуры с нижним подключением приборов, требующие установки воздухоотводчика на каждый радиатор

В открытых системах отопления используются все виды приборов, применяемых в сооружении отопительных систем. Правда рекомендованы к установке чугунные модели из-за способности долго сохранять тепло

Отличительная особенность системы

Специфика работы открытого контура

Варианты самодельных открытых бачков

Однотрубный способ соединения приборов

Двухтрубная система отопления

Циркуляционный насос в системе

Методы отвода воздуха из системы

Рекомендуемые типы приборов отопления

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Особенности расчета

Расчет системы отопления с естественной циркуляцией значительно сложнее подготовки проекта отопительной системы с принудительной подачей теплоносителя. Так как давление в контуре отсутствует, на работоспособность системы напрямую влияет количество поворотов трубопровода, угол уклона каждого отрезка. Неправильный расчет или погрешности в монтаже отражаются на функциональности контура.

При расчете безнасосного контура принимается во внимание:

• минимально допустимый угол уклона;
• материал изготовления труб и их диаметр;
• принцип подачи теплоносителя;
• разновидность теплоносителя.

Требования к обустройству и эксплуатации

При создании системы отопления для жилых домов необходимо учитывать некоторые особенности системы отопления с открытым контуром:

1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклона трубопроводов. Правила проектирования регламентированы в СНиП 2.04.01-85

В гравитационных системах отопления сечение трубы больше, чем в насосных системах отопления, но общая длина трубы почти в два раза меньше. Уклон 2 — 3 мм на погонный метр на горизонтальных участках системы следует устанавливать только в системах отопления с естественным потоком.

Несоблюдение уклона в системах с естественным потоком хладагента приведет к засорению труб и недостаточному нагреву радиаторов, удаленных от котла. В результате снижается тепловая эффективность.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден. сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

• Максимальная глубина бурения скважины – 15 м
• Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

• Стоимость получаемой энергии меньше, чем при использовании традиционных источников
• Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть
