Редуктор давления воды в системе водоснабжения: для чего нужен и как настроить?

Назначение бытового регулятора давления воды

Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.

• Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
• Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
• Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
• Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
• Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.

Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.

Критерии выбора

При подборе данного устройства в первую очередь следует обратить свое внимание на данные особенности:

• Производительность системы. Сколько кубометров в час она пропускает.
• Вид подключения. В основном распространены резьбовые разъемы.
• Вид регулировки. С широким диапазоном изменения пропускной способности редуктора или с малым.
• Температурный диапазон рабочей жидкости.

Также следует определиться с тем, брать ли редуктор давления воды с манометром или без.

Первый вариант, конечно же, предпочтительнее, ведь можно наблюдать за изменениями в системе в режиме реального времени.

Наиболее распространенным материалом для редукторов является латунь. Данный сплав обладает большим количеством преимуществ, которые существенно увеличивают срок службы устройства. Таким образом можно не опасаться за то, что редуктор быстро выйдет из строя при правильной установке.

Сегодня купить редуктор давления воды не составляет больших проблем. Главное, правильно подобрать устройство в соответствии с параметрами системы водоснабжения или отопления.

Выбор клапана-редуктора: лучшие производители

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

1. Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.

Редуктор давления Honeywell FK06-3/4AA

Редуктор давления FARG PESANTE 502 1 1/2″

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

Производитель	Цена (в рублях)
Honeywell	1400
Danfoss	2800 (с манометром)
Icma	600
Raifil	800 (с манометром — 1700)
Caleffi	1200 (с манометром)
FARG	1150

При покупке редуктора следует учитывать следующие технические критерии.

1. Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
2. Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
3. К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
4. Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

Выбор редуктора давления

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Ремонт регулятора давления воды

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений на входе и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Техническое обслуживание:

1. С периодичностью раз в месяц рекомендуется проверить настройки, скорость срабатывания и точность поддержания давления регулятором. Проверяют работу регулятора, изменяя расход, воды проходящей через него — плавно закрывая арматуру, установленную на том же трубопроводе.
2. С периодичностью раз в полгода следует прочищать линию отбора импульсов. Для этого участок, на котором установлен регулятор следует отключить, дренировать, а импульсную линию продуть, предварительно отключив от регулятора и трубопровода.
3. Сетчатый фильтр, установленный перед регулятором, очищают по мере загрязнения. Засорённость фильтра определяют по показаниям манометров, предусмотренных до и после него, сравнивая фактическое падение давления на фильтре с падением на чистом фильтре.

Ремонт регулятора может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение давления в месте отбора импульса от настроенного значения. Ремонт редуктора своими руками нецелесообразен, проще заменить на новый, но простейшие операции можно попробовать.

Регулятор не реагирует на изменение давления в месте подключения	Забита импульсная линия	Продуть сжатым воздухом или давлением воды, предварительно отсоединив от регулятора
—	В проточную часть попал посторонний предмет	Очистить затвор и седло, предварительно демонтировав регулятор
—	Прикипел шток	Очистить от накипи и проработать шток вручную, предварительно демонтировав регулятор и гидравлический привод
Регулятор всё время закрыт	Отсутствует пружина или настроечная гайка, через которую пружина удерживает шток в открытом положении	No comments
Регулятор всё время открыт	Давление воды перед регулятором, ниже давления настройки	Изменить давление настройки с помощью регулировочного винта или ждать повышения давления
—	Разорвана мембрана	Необходима замена оригинальной мембраной

Самые распространенные вопросы на ремонтных форумах:

• течет редуктор давления воды что делать?
• как почистить редуктор?

Особенности водоснабжения многоквартирного дома

Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
3. Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
4. Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
5. Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.

Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.

Тройниковая разводка в квартире

Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.

Он включает в себя следующие основные элементы:

1. Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.

Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.

1. По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.

1. Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.

1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.

Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.

Но и недостатки весьма значительны:

• при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
• при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.

Коллекторная разводка в квартире

Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.

При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.

Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.

Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.

К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.

Смешанные схемы

Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.

Такие сложные системы могут применяться в больших загородных домах и коттеджах.

Регулировка PSI на редукционном клапане давления воды

Перейти к основному содержанию

Тиджо Томас Джордж

Технический инженер с опытом работы с вращающимся оборудованием

Опубликовано 17 июня 2021 г.

+ Подписаться

Если бы у вас не был установлен редукционный клапан между городской системой водоснабжения и вашим домом, давление воды сломало бы все ваши водопроводные линии и приборы. Давление в муниципальной системе может достигать 200 фунтов на квадратный дюйм для обслуживания пожарных гидрантов и высотных зданий, но давление в типичном жилом доме обычно составляет около 50 фунтов на квадратный дюйм. Понижающий регулятор возле счетчика воды или рядом с домом обычно устанавливается на заводе. Если вам нужно отрегулировать его выше или ниже, процедура проста, но вам может понадобиться измеритель давления воды, если его еще нет.

1. Найдите наружный кран или смеситель для стирки с резьбовым изливом и прикрутите к нему датчик давления воды. Вы можете купить счетчик в хозяйственном магазине или взять напрокат в пункте проката. Включите воду, отметьте давление и оставьте воду включенной. Если на водопроводной линии после редукционного клапана уже установлен счетчик, этот шаг можно пропустить.
2. Ослабьте стопорную гайку на редукционном клапане с помощью гаечного ключа и отверните ее, отвинтив.
3. Наденьте торцевой ключ на регулировочную гайку в верхней части клапана. Поверните гайку против часовой стрелки, чтобы уменьшить давление после клапана, и по часовой стрелке, чтобы увеличить его. Попросите кого-нибудь посмотреть на прибор, если вы сами его не видите, и прекратите регулировку, когда давление достигнет желаемого значения.
4. Наверните контргайку обратно на клапан и затяните ее гаечным ключом. Закройте кран, к которому вы прикрепили манометр, и открутите метр. При этом выльется немного воды.

Наконечник

Если вы испытываете внезапное снижение давления воды, рекомендуется обратиться в компанию по водоснабжению. Возможно, возникла временная проблема с муниципальной системой, и если вы отрегулируете свой клапан и муниципальная проблема будет устранена, ваше давление будет слишком высоким.

Предупреждение

Не устанавливайте давление намного выше 60 psi. Мало того, что высокое давление вызывает утечки, оно приводит к лишнему расходу воды и на самом деле может быть опасным.

Надеюсь, что эти статьи помогут, любые разъяснения или вопросы, пожалуйста, не стесняйтесь консультироваться со мной.

Спасибо

Тиджо Джордж

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

1. механический фильтр грубой очистки;
2. обратный клапан;
3. счетчики ГВС и ХВС;
4. фильтр промывной;
5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Регулятор давления воды в квартире – как регулировать

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху.

Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление.

Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Магистральный фильтр для очистки воды в квартире

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм.

Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку.

Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар.

Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников.

Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

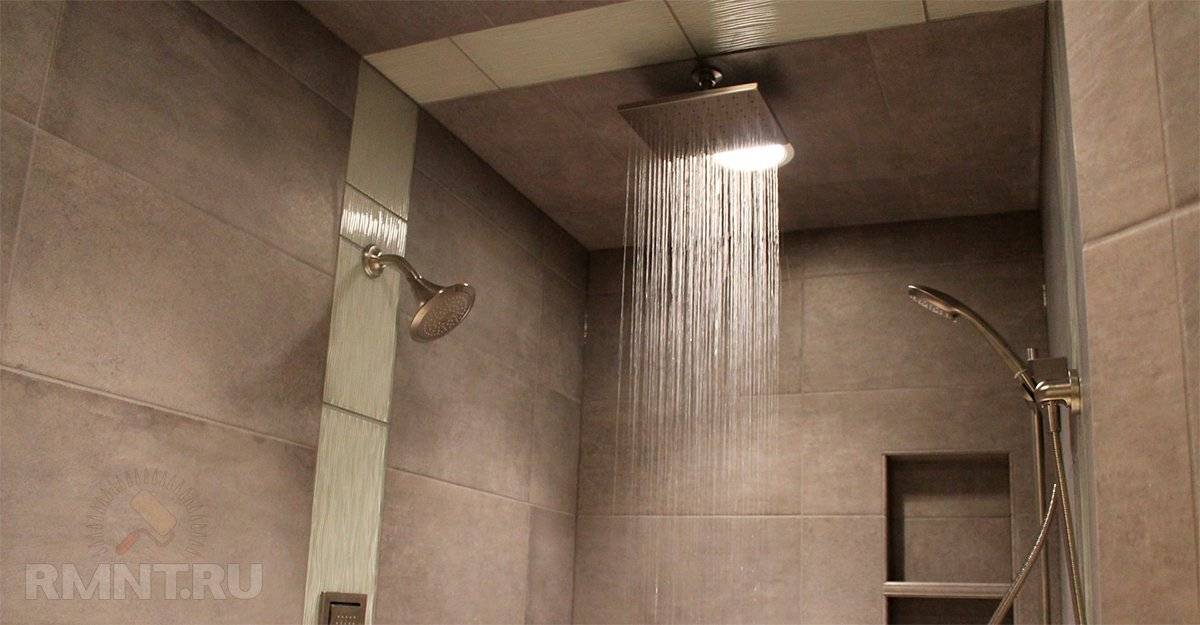

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет».

Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры.

Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Как выбрать аэратор на смеситель для экономии воды

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки.

Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Особенности монтажа

Установка стабилизатора давления воды в квартире и в частном доме немного отличаются. Согласно инструкции, устройство рекомендуется установить на участке магистрали сразу после запорного крана. В таком положении регулятор эффективно защитит все имеющиеся приборы от аварийных ситуаций. На корпусе редуктора имеется стрелка. Монтаж следует проводить таким образом, чтобы направление этой стрелки совпадало с направлением тока воды в магистрали.

Установка регулятора.

Правила установки в квартире

При монтаже РВД в квартире следует обратить внимание на следующие особенности:

1. Участок трубопровода, где будет установлен регулятор, должен по возможности располагаться горизонтально. Следует заранее собрать редуктор, а боковые отверстия заглушить — в них позднее будут установлены манометры.
2. Регулятор следует монтировать в строго вертикальном положении.
3. До и после стабилизатора давления воды рекомендуется установить запорную арматуру. Это облегчит работу, если в дальнейшем нужно будет заменить редуктор.
4. Участки соединения необходимо уплотнить, воспользовавшись фторопластовым уплотнительным материалом (ФУМ).

Специфика монтажа РВД в частном доме

При установке этого устройства в частном доме необходимо принять во внимание следующие правила:

1. Регулятор рекомендуется монтировать на том участке, где домашняя магистраль соединяется с общим трубопроводом.
2. По обе стороны от устройства нужно установить запорную арматуру.
3. Установку следует проводить в комбинации с насосом. Многие производители предоставляют редуктор в комплекте с насосным оборудованием.
4. Если в системе нет фильтра грубой очистки, то обязательно следует установить его.
5. После РВД необходимо провести трубу, длина которой равна 5 рабочим диаметрам. Это нужно для стабилизации напора.

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

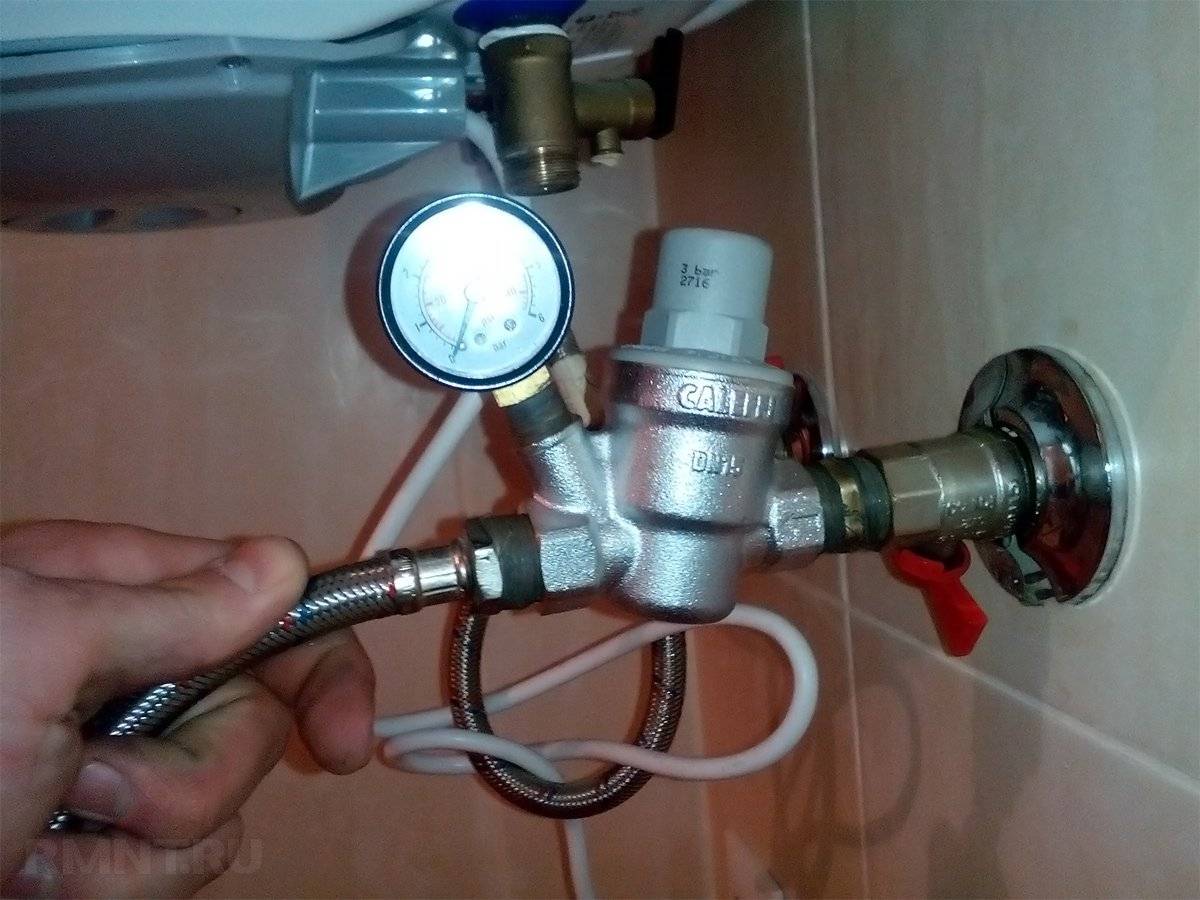

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Принцип действия и характеристики

В соответствии с принципом действия, все приборы для регулирования водяного давления могут быть представлены несколькими вариантами устройств:

регулятор поршневого типа

Основным преимуществом является конструкционная простота. Давление регулируется посредством маленького поршня подпружиненного типа, который в результате уменьшения или увеличения диаметра отверстия выравнивает водяное давление во всей системе.

Уровень выходного гидродавления устанавливается в результате ослабления или сжатия пружинного устройства, что обусловлено выполнением вращений регулирующего винтового элемента.

Основной недостаток при эксплуатации подобных устройств представлен необходимостью выполнять действия по предварительной очистке воды, так как поршневой редуктор быстро засоряется и перестаёт функционировать.

Именно это обстоятельство учитывается большинством известных производителей, которые комплектуют свою продукцию специальными фильтрующими элементами. Параметры давления, в пределах которых выполняется регулировка, составляют от одной до пяти атмосфер.

регулятор мембранного типа

Основное отличие от аналогичных устройств представлено высоким уровнем надёжности и неприхотливости, которые дополняет пропускная способность широкого диапазона.

Стандартный показатель рабочей скорости водяного потока составляет 0,5–3 кубометра за один час. Работа устройства базируется на функционировании подпружиненной мембраны, расположенной в отдельной герметичной камере.

Степень сжимающего эффекта, который воздействует на пружину, отражается на небольшом клапане, способствующем увеличению или снижению пропускной способности редуктора давления воды в водопроводе.Такое устройство не имеет ярко выраженных недостатков и относится к категории наиболее надёжных и эффективных.

регулятор проточного типа

Характерной особенностью устройств проточного типа является полное отсутствие любых подвижных элементов, что положительно сказывается на их надёжности и долговечности.

Стабилизация давления происходит благодаря внутреннему лабиринту, проходя через который водная масса теряет скорость. На выходе вода объединяется в один поток с незначительной скоростью движения. Бытовое использование расширено возможностью применения в практически любых оросительных системах.

Главный недостаток такого устройства заключается в необходимости монтировать на выходном участке дополнительной регулятор.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины – установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Принцип действия

По характеру действия различают две категории устройств. Принципом работы редукторов давления воды является действия, которые нужны, чтобы стабилизировать рабочие параметры. При этом задача может решаться:

1. Перед редуктором. Это когда стабилизируется поток, подходящий к приспособлению.
2. После редуктора. Стабилизация производится после места врезки устройства.

Бытовой регулятор состоит из следующих элементов:

• клапан (прижимной элемент, изменяющий размер проходного отверстия);
• пружина (обеспечивает достаточное прижатие клапана);
• корпус (бывает стальным, латунным, чугунным).

При этом есть целый ряд устройств, каждый экземпляр которого отличается по типу работы.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.
