Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Конструкция печи и ее элементы

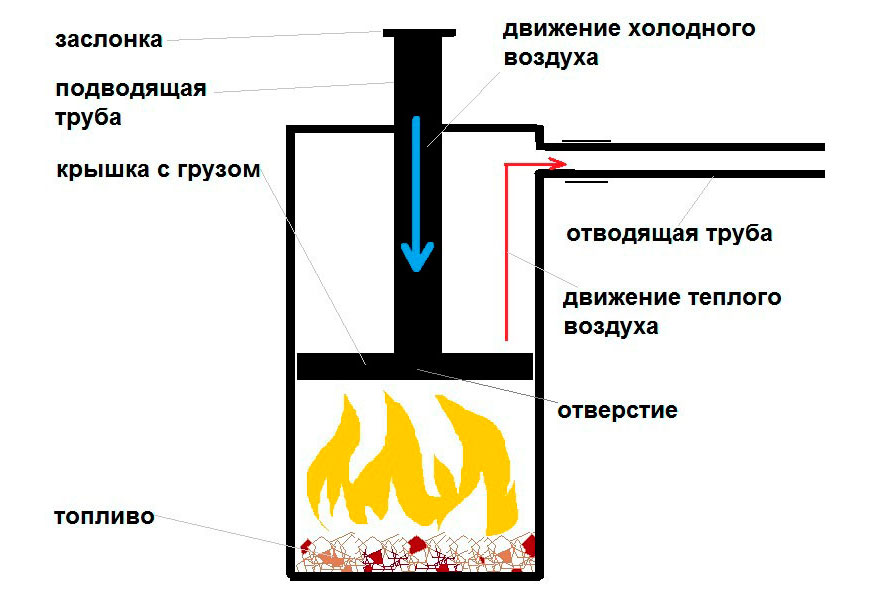

Печь бубафоня – схема строения

Как изготовить печь бубафоня своими руками? Чтобы ответить на этот вопрос, нужно изучить конструктивное устройство агрегата. Общая конструкция состоит из нескольких главных элементов:

• Цилиндрический корпус с патрубком дымохода;
• Верхняя съемная крышка;
• Прижимное поршневое устройство с воздуховодом;
• Дополнительные элементы – заслонка, ручки, дверцы.

В корпус загружается твердое топливо. Высота корпуса подбирается в диапазоне 3 – 5 диаметров цилиндрической части. Поршень (стальной круг со сквозным отверстием) закрывает топливо и разделяет внутренний объем на две зоны горения. Диаметр прижимного элемента составляет 0,95D, где D – внутренний диаметр топки. Толщина металла поршня имеет значения в зависимости от внутреннего диаметра печи: при 300 мм – 9 мм, 400 мм – 7 мм, 600 мм – 5 мм, 800 мм – 3 мм. В основной топке тлеет топливо, в верхней полой части цилиндра горит пиролизный газ. Через зону пиролизного сгорания по воздуховоду (стальной трубе) проходит воздух для процесса горения. Продукты процесса покидают топку через патрубок дымохода, присоединенный к дымовой трубе.

Поверхность (прижимная) стального круга оптимизируется монтажом воздушных каналов – к нижней плоскости приваривают уголки, швеллеры или гнутые полосы стали, улучшающие аэродинамическое движение воздуха и пиролизных компонентов. Высота каналов составляет величину от 10 до 12 % от D. На выходное отверстие приваривают отбойник с отверстием – он распределяет воздух по поверхности тлеющей закладки. Диаметр подающего воздух канала берут из расчета 0,5 диаметра дымохода.

Расчет диаметра дымохода обязателен ввиду сложной аэродинамики, видной на чертежах печи бубафоня. Чертежи печи бубафоня легко найти в сети. При отсутствии расчета процесс горения будет нарушен, печь перестанет работать.

Площадь сечения дымового патрубка составляет 1,75Q, где Q – тепловая мощность печи, кВт/час. Тепловая мощность составляет произведение массы единичной загрузки топлива на его удельную теплотворную способность, М х А. Теплотворная способность А зависит от вещества топлива и определяется по справочникам.

Масса топлива вычисляется из произведения объема топки V (куб. дм) на насыпную плотность загрузки Н. Насыпная плотность топлива также определяется по справочным материалам. Объем топки принимается с коэффициентом 0,65 от высоты печи и рассчитывается по формуле V = πD2/4хВ, где В – высота устройства.

Получив все расчетные данные, из площади сечения дымового патрубка вычисляется его диаметр.

По величине тепловой мощности определяется количество тепла, производимое агрегатом в зависимости от массы единичной загрузки топлива. Как правило, проектируются печи с циклом загрузки в 12 часов. Тогда часовая мощность составляет Q/12. При выработке 50 кВт теплоты часовая мощность составит 50/12 – 4,16 кВт. Укрупненное значение теплоты, необходимой для отопления помещений с высотой потолка до 2,7 метра и средними показателями тепловой изоляции составляет 80 – 120 Вт на квадратный метр площади. Рассчитанная величина 4,16 кВт обеспечивает качественный обогрев помещения площадью около 40 квадратных метров.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

Топливо	Коэффициент закладки, кг/дм куб.	Удельная теплоотдача, кВт/час
Стандартные дрова (осина)	0,143	2,82
Ольховые паллеты	0,285	3,5
Опилки хвойные или стружка	0,137	3,2
Уголь ДПК	0,4	4,85
Уголь ССОМ	0,403	5,59
Крупный антрацит	0,5	5,72
Брикеты торфяные	0,34	2,36

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Диаметр внутри печи, см	Толщина металла для изготовления круга, см
80	От 0,25 до 0,40
60	От 0,4 до 0,6
40	От 0,6 до 0,8
30	От 0,8 до 1,0

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Определяют массу загрузки, с учетом использования торфяных брикетов:

От такого количества топлива получится следующая отдача энергии:

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

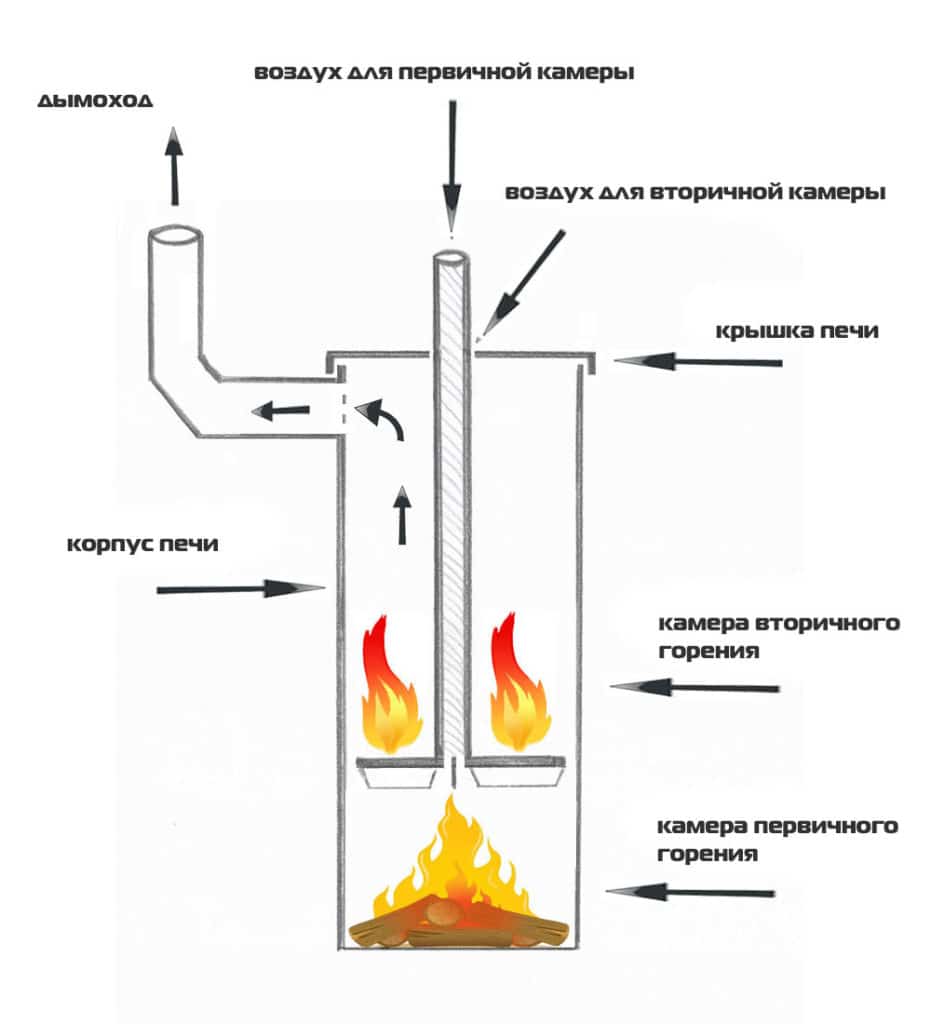

Внутреннее устройство печи длительного горения «бубафоня»

• Основным элементом в конструкции «бубафони» является ее корпус. Как правило, он имеет цилиндрическую форму: баллон, большой огнетушитель, бочка или толстая труба с приваренным днищем.
• Дымоход для отвода отработанных продуктов горения. Делается, в большинстве случаев, из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса.
• Поршень-подаватель. Он представляет собой металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
• Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
• Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и происходит воспламенение пиролизных газов.

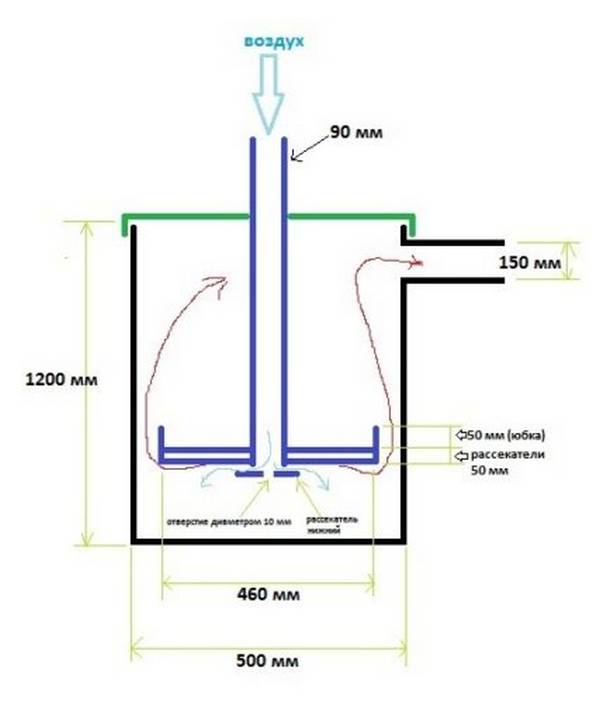

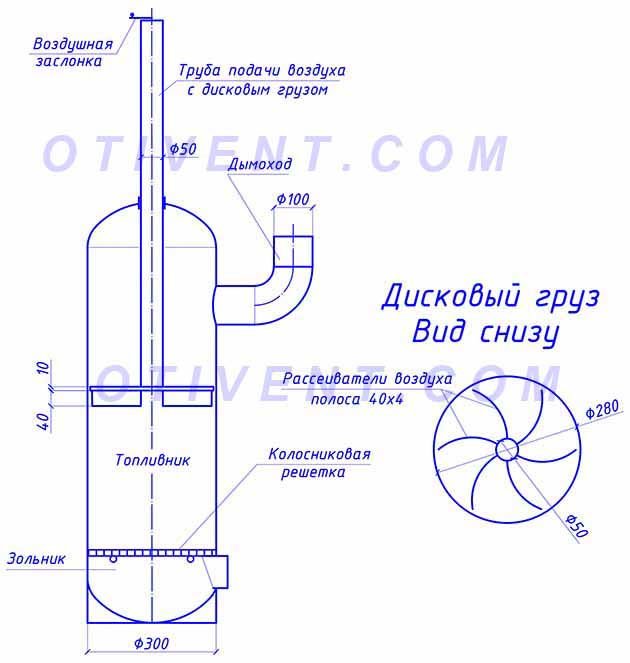

Принципиальная схема самодельной пиролизной печи «бубафоня»

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

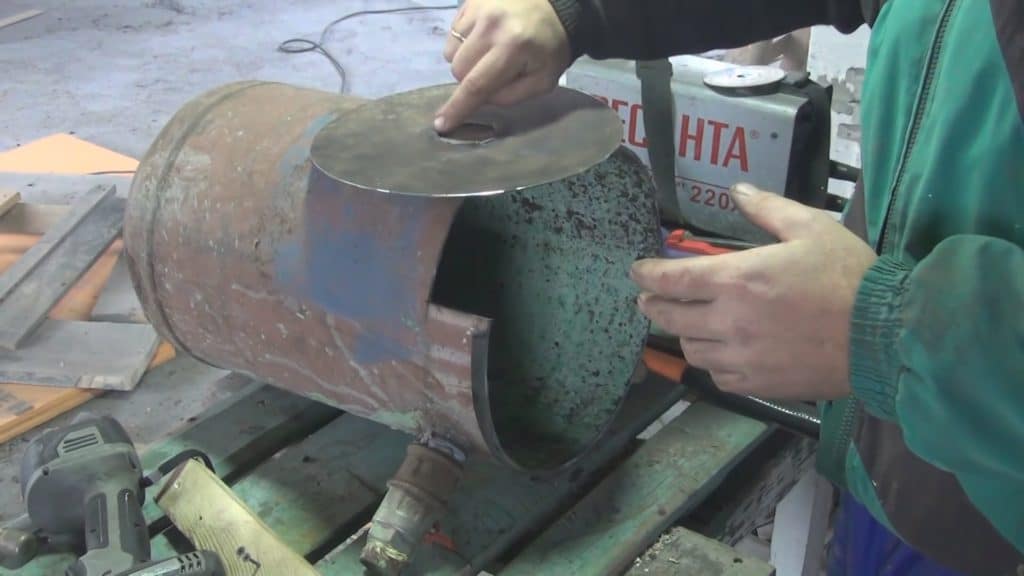

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Общие сведения

Перед тем как самостоятельно изготовить печь бубафоню, необходимо подробно изучить её устройство, а также преимущества и недостатки. Это поможет понять принцип действия и упростить процесс создания печки.

Внутреннее устройство

Печка бубафоня была придумана народным умельцем из Колымы Афанасием Бубякиным. Своё название она получила благодаря никнейму создателя, который он придумал для общения на одном из форумов. В основе своих изделий Афанасий использовал пиролизные котлы литовского производства. Он немного модернизировал их и сделал максимально простыми. Из-за этого изобретение быстро стало набирать популярность и часто применяться в хозяйстве.

Благодаря народному умельцу, каждый желающий может смастерить отопительное устройство своими руками. Печь бубафоня состоит из следующих элементов:

1. Корпус. Этот основной элемент конструкции должен иметь цилиндрическую форму. Под него можно приспособить старый котёл, газовый баллон, бочку или огнетушитель.
2. Поршень-подаватель. Эта деталь пиролизной печи представляет собой круг, изготовленный из металла. К нижней его части приварены рёбра, позволяющие сформировать дополнительную воздушную прослойку между кругом и сгораемым твёрдым топливом. В центре поршня крепят трубу воздуховода.
3. Дымоход. Эта важная деталь используется для вывода продуктов горения за пределы помещения, в котором располагается бубафоня. Чаще всего для дымохода применяют металлическую трубу, диаметр которой может варьироваться в пределах от 15 до 25 см.
4. Крышка. В ней обязательно имеется отверстие, которое используется для проведения воздуховода. Крышку дополняет поршень и формирует вторичную камеру сгорания, где происходит процесс воспламенения пиролизных газов.
5. Задвижка. С помощью этого элемента конструкции у владельца бубафони есть возможность самостоятельно регулировать подачу кислорода внутрь устройства.

Преимущества и недостатки

Печь длительного горения бубафоня, как и любое подобное устройство, имеет несколько важных преимуществ перед другими отопительными приборами. Благодаря им изделие ценят не только в России, но и в граничащих с ней странах.

Основные достоинства бубафони:

1. Простота конструкции. Печь состоит из небольшого количества элементов, поэтому сделать её можно даже в домашних условиях. Для этого нужно иметь сварочный аппарат и владеть навыками работы с ним. Кроме этого, понадобится небольшой опыт изготовления изделий из металла.
2. Продолжительные период работы. Пиролизное отопительное устройство может работать круглосуточно, создавая в помещении необходимые температурные условия.
3. Универсальность в плане выбора топлива. Бубафоня относится к тем компактным печам, которые могут эффективно работать практически на любом доступном топливе. Идеальным вариантом будет использование деревянных поленьев, угля или опилок. Кроме этого, можно применять различные современные виды (например, пеллеты).
4. Низкий расход топлива. Печь может работать на одной закладке дров от 18 до 24 часов. Этот показатель зависит от размеров устройства и количества загружаемого источника энергии.

Среди минусов печи выделяют:

1. Бубафоню, как и простую буржуйку, очень трудно чистить от продуктов горения. Для этого нужно использовать специальную технику, которая предусматривает удаление золы через верхнюю часть устройства.
2. Низкий коэффициент полезного действия. В большинстве самодельных конструкций этот показатель редко превышает 80%. Это связано с тем, что корпус пиролизного устройства нагревается неравномерно, а также имеет слабую теплоотдачу.
3. Непривлекательный внешний вид. Как правило, печь бубафоню изготавливают из старых бочек, баллонов и прочих ёмкостей, которые не отличаются красотой. Кроме этого, конструкция собирается очень грубо.

Сборка бубафони с верхним горением

В самостоятельном изготовлении бубафони нет абсолютно ничего трудного. Подготовьте все требуемые приспособления для работы и приступайте.

Руководство по изготовлению

Первый шаг. Аккуратно срежьте верхнюю часть бочки. При отсутствии бочки подходящего объема, корпус печи можно изготовить из сварного листа или пустого газового баллона.

Второй шаг. Вырежьте в центре отрезанного верхнего круга отверстие диаметром 100 мм.

Третий шаг. Приварите трубу аналогичного диаметра к отверстию, подготовленному на предыдущем шаге.

Четвертый шаг. Приварите к каждой стороне круга крест-накрест четыре куска металлического швеллера. Полученный прижимной круг будет придавливать загруженное топливо, а также способствовать поступлению необходимого объема кислорода в топочное отделение.

Пятый шаг. Подготовьте в нижней части корпуса дверцу для загрузки топлива. Для этого прорежьте болгаркой прямоугольное отверстие, приварите к полученному куску металла навесы и поместите дверку на положенное место.

Шестой шаг. По аналогичной схеме обустройте ниже топки отверстие для очистки печи от золы.

Седьмой шаг. Вырежьте в верхней боковой части корпуса дырку диаметром 100-150 мм. К нему вы подсоедините трубу для отведения газов и обеспечения необходимого уровня тяги в агрегате.

Восьмой шаг. Сделайте колено из дымовой трубы. Для этого отрежьте кусок трубы примерно под 45 градусов, переверните полученные заготовки по разрезу и сварите в месте стыка, чтобы получился строго прямой угол.

Девятый шаг. Приварите одну сторону созданного колена к корпусу. С другой же стороны колена приварите длинную (от 4-5 м) трубу для отведения дымовых газов из помещения.

На этом печка готова. Остается лишь правильно ее установить.

Десятый шаг. Подготовьте фундамент для установки бубафони. Для этого выройте яму габаритами порядка 100х100х20 см, засыпьте дно котлована слоем щебенки и залейте жидким раствором. Дайте залитому раствору высохнуть, а затем выложите по нему пару рядов кирпичной кладки.

После полного высыхания кладки установите печь.

Одиннадцатый шаг. Установите возле бубафони отражатель. В процессе работы печь довольно сильно разогревается, и отражатель обеспечит дополнительную пожарную безопасность.

Также отражатель поспособствует более равномерному и качественному распространению тепла по обогреваемому помещению.

Для изготовления такого отражателя используйте доступные вам жаростойкие материалы. К примеру, довольно часто такие экраны возводятся из кирпича.

Пошаговая технология изготовления

Существуют разные типы конструкций: из бочки, из металлического листа. Но проще всего сделать ее из пустого газового баллона. Его стандартизированные размеры помогут упростить расчеты. Поэтому ниже представлена пошаговая инструкция для изготовления самодельной бубафони из газового баллона.

Перед работой из баллона нужно выгнать остатки газа, чтобы он не взорвался при резке. Для этого необходимо слить конденсат, наполнить емкость до краев водой и опять слить ее

Некоторые изобретатели предлагают обжечь баллон на костре в открытом поле, но такой метод куда более опасен.
Верхнюю часть корпуса срезать пилой-болгаркой.
В получившейся крышке просверлить отверстие для воздуховодной трубы.
Найти диск подходящих размеров (важно учитывать как диаметр, так и толщину). В центре просверлить отверстие для трубы, а затем с помощью сварки прикрепить сам воздуховод.
К верхнему краю трубы приделать заслонку

Она должна плотно прилегать к срезу, но при этом свободно двигаться, чтобы можно было регулировать интенсивность горения.
В качестве швеллеров можно использовать полосы металла или уголки. Для печи стандартных размеров достаточно шести полосок.
Если необходимо отопить большое помещение, можно установить водяной контур. Он представляет собой дополнительный металлический кожух с водой, который соединяют с системой труб и отопительных батарей. Водообмен осуществляется при помощи циркуляционного насоса.
Завершающий штрих – дымоход. Располагать трубу следует на боковой стенке баллона в верхней части корпуса. Лучше делать как можно меньше изгибов. Кроме того, следует отдавать предпочтение разборным конструкциям: дымоотвод будет гораздо легче прочищать.

Как сделать печь своими руками

Изготовление печи своими руками

Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:

• Сварочный аппарат, электроды, щиток;
• УШМ (болгарка);
• Молоток;
• Ножовка по металлу;
• Электрическая дрель и другие.

Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.

На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.

Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.

Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.

В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.

На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.

Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.

Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором; важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня; дымоход такой конструкции должен быть разборным. Это упростит очищение детали

Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

• Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
• Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
• Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
2. Древесное топливо поджигают и закрывают дверцу.
3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

• После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
• В помещении с печью должен быть огнетушитель и ящик с песком.
• Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
2. Перед началом отопительного периода следует очистить дымоход от сажи.
3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.
