Печь булерьян своими руками — изготавливаем по чертежу

Как работает такая печь

Принцип работы Булерьяна по своему гениален. Здесь сочетаются особенности работы печи длительного горения и конвекция воздушных масс через специальные трубки. Эти элементы позволяют сразу же визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, чтобы топливо сгорало медленно.

Обычно загрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утром и вечером. Изюминка конструкции — трубки для воздуха. Они интегрированы в корпус топочной камеры и представляют собой его часть. Верхний и нижний срез этих трубок остается открытым.

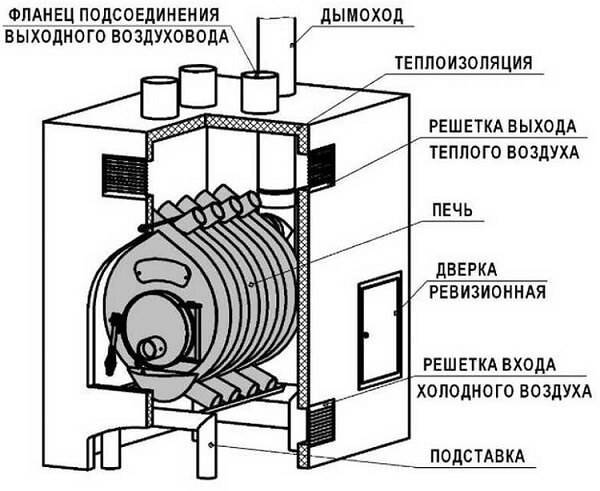

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла, чтобы снизить теплопотери

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня. Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет разогреваться поверхности до опасного уровня.

В результате обжечься, прикоснувшись к печи Булерьян, гораздо сложнее, чем при контакте с поверхностью буржуйки. Обогревать таким способом можно не только воздух, но и воду. Для этого придется соединить печь Булерьян с теплообменником, через который будет проходить контур системы водяного отопления.

Перемещение воздушных масс через воздуховоды, расположенные на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий — перемещается вверх

Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве сначала производится розжиг, во время которого дрова подкладываются постепенно малыми порциями до тех пор, пока камера не будет заполнена. После этого остается только загружать в топку дрова каждые 12 часов.

В топке осуществляется процесс медленного сгорания древесины, который проходит в два этапа, как и в других котлах этого типа. Сначала топливо медленно сгорает при малом количестве кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом. Второй этап состоит в сгорании этой газово-воздушной смеси, которая выделяет большое количество тепловой энергии.

Котлы длительного горения характеризуются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном горении древесины. КПД печи Булерьян благодаря реализации этой технологии составляет около 80%. Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, чего вполне достаточно даже для просторных помещений.

Как установить булерьян

Основные этапы установки обогревателя булерьян

• выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
• котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
• под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.

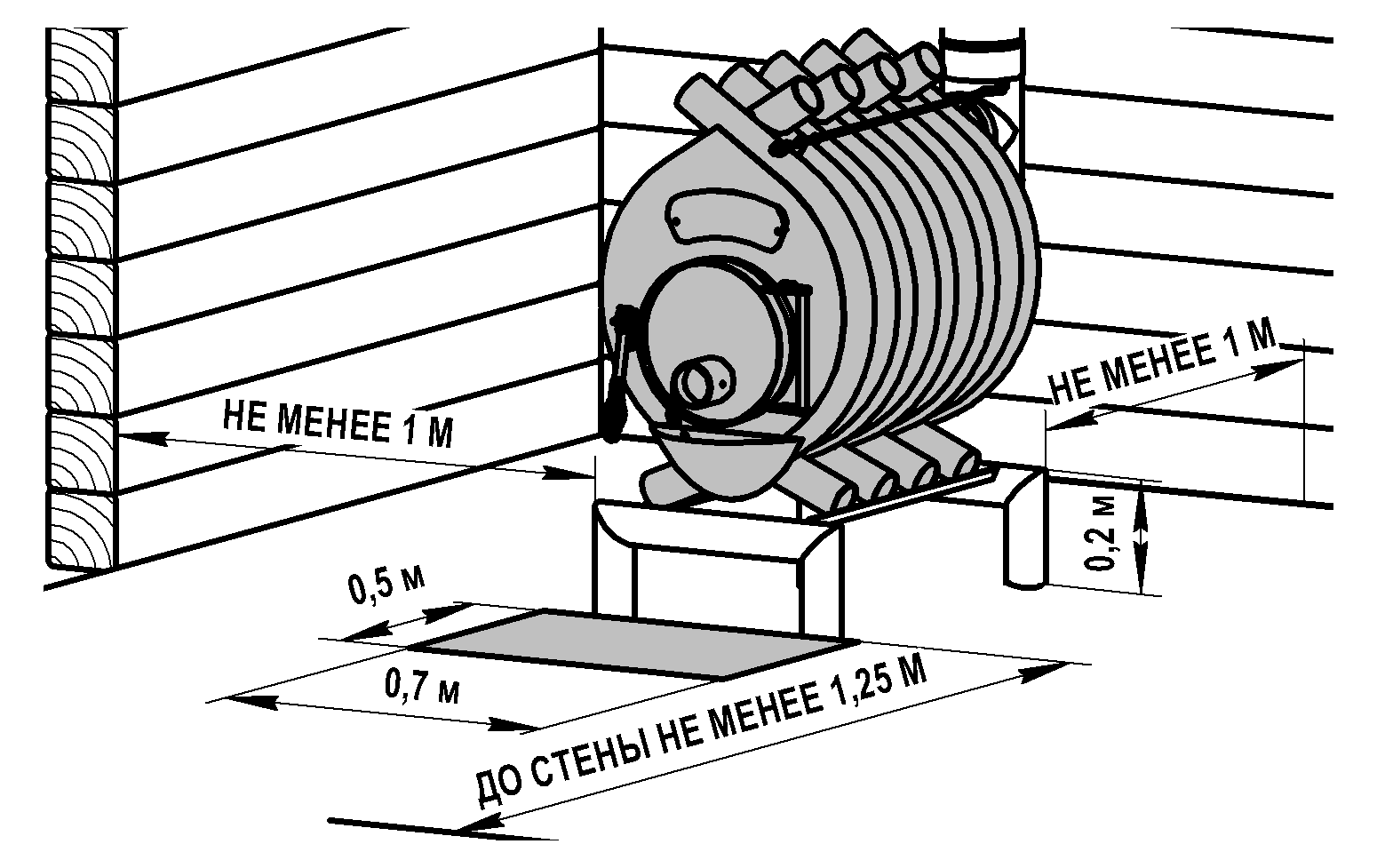

• устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
• если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
• ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.

  Подставка под котел булерьян

Устройство дымохода

Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.

Типы устройства дымохода

Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.

Разводка тепла по комнатам дома

Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.

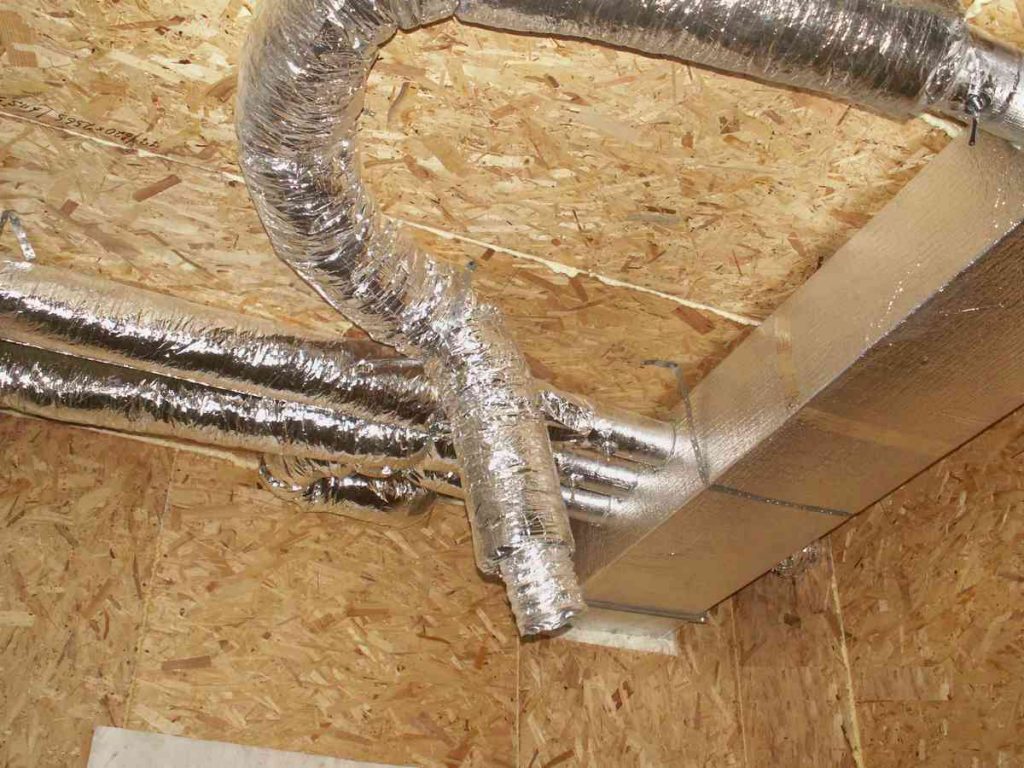

Гофротрубы разводятся по комнатам

Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.

Разводка тепла по комнатам в большом доме

Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.

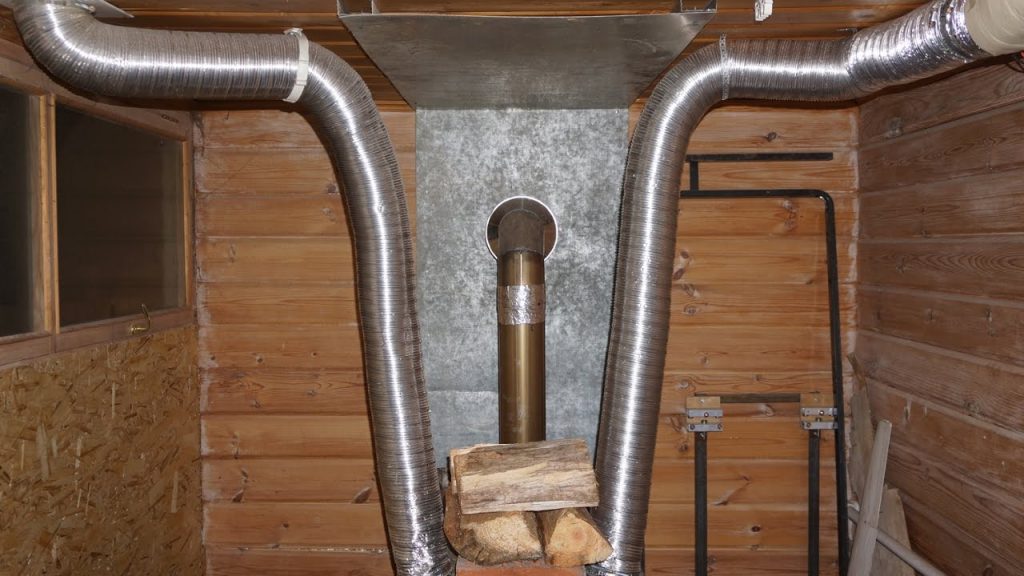

Разводка тепла от общего короба

Для разводки используют оцинкованные или гофротрубы.

Эффективная разводка тепла по комнатам

Улучшаем дизайн печи

Булерьян отделка камнем

Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

Экран из кирпича для печи булерьян

Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.

Булерьян в интерьере загородного дома

Наиболее удачным способом декорирования является использование кирпича или декоративного камня.

Булерьян в интерьере

Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.

Оформление печи булерьян

На фотографиях представлены интересные варианты дизайна для нашего обогревателя.

Котел булерьян в загородном доме

Устройство печи Булерьян

Печь изготовлена из металла. Устройство Булерьяна включает в себя конвектор, изготовленный из труб большого диаметра, люк для загрузки топлива, инжекторные трубки и заслонки.

Конвектор представляет собой металлические трубы, изогнутые в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает с нижней части конвектора. При нагреве воздух смещается вверх.

Так устроена печь

Внутри топки располагается перегородка. Она необходима для образования вторичной камеры, в которую воздух попадает через инжекторные трубки.

В ней происходит дожигание продуктов, образовавшихся в результате пиролиза. Такая конструкция топки повышает коэффициент полезного действия печи. Люк для загрузки дров оборудован жароустойчивым стеклом. Это дает возможность следить за процессом горения. В нижней части дверцы располагается поддувало.

Сам котел можно расположить в кожухе. Источник фот: ecoteplo.pro

Оно оборудовано заслонкой для регулировки потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм. Задняя часть печи оборудована дымоходом. Он необходим для отведения продуктов горения в атмосферу. Дымоход оснащен заслонкой, регулирующей тягу.

Размеры

Габаритно массовые параметры печи буржуйки Булерьяна отличаются в зависимости от её мощности. На рынке представлены компактные изделия для обогрева помещений небольшого объема. Более мощные модели имеют увеличенные габариты и вес.

Отличия от печи Бренеран

Котел российского производства изготавливается по лицензии немецкой компании. Принцип действия печей Булерьян и Бренеран не отличается. На некоторых моделях отечественного производства люк для загрузки топлива изготавливается без смотрового окна. Твердотопливный котел Булерьян может быть оснащен защитным экраном. Он исключает риск получения ожогов при прикосновении к печи.

Печи Булерьян и их конструкция

Такой необычный внешний вид печи обусловлен замысловатой конструкцией: в трубы снизу засасывается холодный воздух, который проходя по трубе нагревается.

Пред тем как начать рассказывать о печах Булерьян, неплохо было бы вспомнить о конструкции традиционных буржуек. Их основой являются простые прямоугольные или бочкообразные корпуса, оснащенные дымоходами. В качестве излучающих поверхностей здесь выступают только сами корпуса и частично дымоходные трубы. Неудивительно, что из-за этого частично страдает теплоотдача оборудования. Печи Булерьян обладают несколько иной конструкцией. Они были созданы в Канаде, которую нередко называют американской Сибирью – зимой там довольно холодно. Поэтому перед разработчиками стояла довольно интересная задача, заключающаяся в отводе максимального количества тепла от горящих дров. Задача была решена путем сооружения необычного конвекционного воздушного теплообменника. Давайте вспомним основной принцип конвекции. Под действием теплового излучения воздуха начинает нагреваться, после чего поднимается под потолок обогреваемого помещения, вытесняя оттуда холодные воздушные массы. Опустившийся холодный воздух снова попадает в конвектор и повторяет тот же путь. В итоге возникает естественная циркуляция воздушных масс, из-за чего прогрев осуществляется сразу по всему объему.

Печки Булерьян состоят из следующих частей:

• Трубчатый конвектор – запускает процессы конвекции в атмосфере отапливаемого помещения;
• Камера сгорания – в больше степени она образуется за счет трубчатого конвектора;
• Загрузочная дверца с регулировочным дросселем – через нее в топку печи Булерьян загружаются дрова;
• Дымоход – служит для удаления продуктов сгорания.

Особого упоминания заслуживает конвектор – он выполнен из довольно больших по диаметру труб, как бы охватывающих камеру сгорания. Они начинаются у основания печи Булерьян и заканчиваются у ее верхушки, дважды пересекаясь с трубами, проходящими с другой стороны. В результате этого конвектор полностью охватывает топку, забирая от нее большую часть тепла.

Трубы конвектора охватывают печку справа и слева. Чем больше труб, тем больше итоговая тепловая мощность отопительного агрегата.

Внутренняя перегородка разделяет основную и вторичную камеру. В последней происходит частичное догорание газов, что заметно повышает общую эффективность всей системы.

Конвекторы в печах Булерьян обладают удивительно высокой производительностью, чего и стремились достичь разработчики. Через них проходят до нескольких кубометров воздуха в минуту, что обеспечивает быстрый обогрев загородных домовладений, дачных домов и нежилых построек. Требуемая температура, в зависимости от отапливаемой площади, достигается уже через 20-30 минут после розжига.

Отдельно следует отметить конструкцию камер сгорания в печах Булерьян – они отличаются гигантскими размерами. В них загружается большое количество дров, что способствует их длительному сгоранию. Также здесь присутствует перегородка, за которой сгорают продукты пиролиза – для этого сюда подмешивается вторичный воздух. Сами печи устанавливаются на мощные основания, на 10-20 см выше пола, что необходимо для правильной работы конвекции.

Следует отметить большой вес печей Булерьян, так как они состоят из большого количества металла. Вес самых мощных агрегатов может достигать нескольких сотен килограмм.

Загрузочная дверца в печах Булерьян используется для закладки дрова и удаления продуктов сгорания (золы). А еще в ней располагается небольшой дроссель, регулирующий подачу кислорода. Смотровые окошки в большинстве случаев отсутствуют, дверцы обладают глухим исполнением. Но в продаже уже начали появляться модификации со стеклом – можно наблюдать за пламенем.

Чем и как правильно топить

Самым распространённым видом топлива для печи является дрова и древесные отходы

В качестве топлива можно использовать древесные отходы, дерево, торфобрикеты. Для качественного отопления загородного жилья идеально подойдёт печь с водяным контуром. Она может обогревать несколько помещений благодаря активной циркуляции нагретой воды в теплообменных системах.

Такой вариант имеет простую, но эффективную конструкцию. Её корпус напоминает по своей форме цилиндр с двумя уровнями, причём нижний выполняет функции топки — здесь происходит розжиг топлива. После поднятия температуры древесный газ поднимается до уровня камеры сгорания, где происходит его полное сжигание.

Печи на водяном контуре предназначены в основном для нагревания воды в большом объёме. Кроме того, благодаря встроенным распределяющим приборам энергия тратится также на отопление помещения. После нагрева горячая вода поступает в отопительную систему и создаёт в квартире комфортную температуру.

Кроме дистиллированной воды, для системы отопления можно использовать низкозамерзающий универсальный теплоноситель антифриз. В этом случае обеспечивается защита всей системы от замерзания. Это имеет особенное значение при проживании в жилом доме непродолжительное время.

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

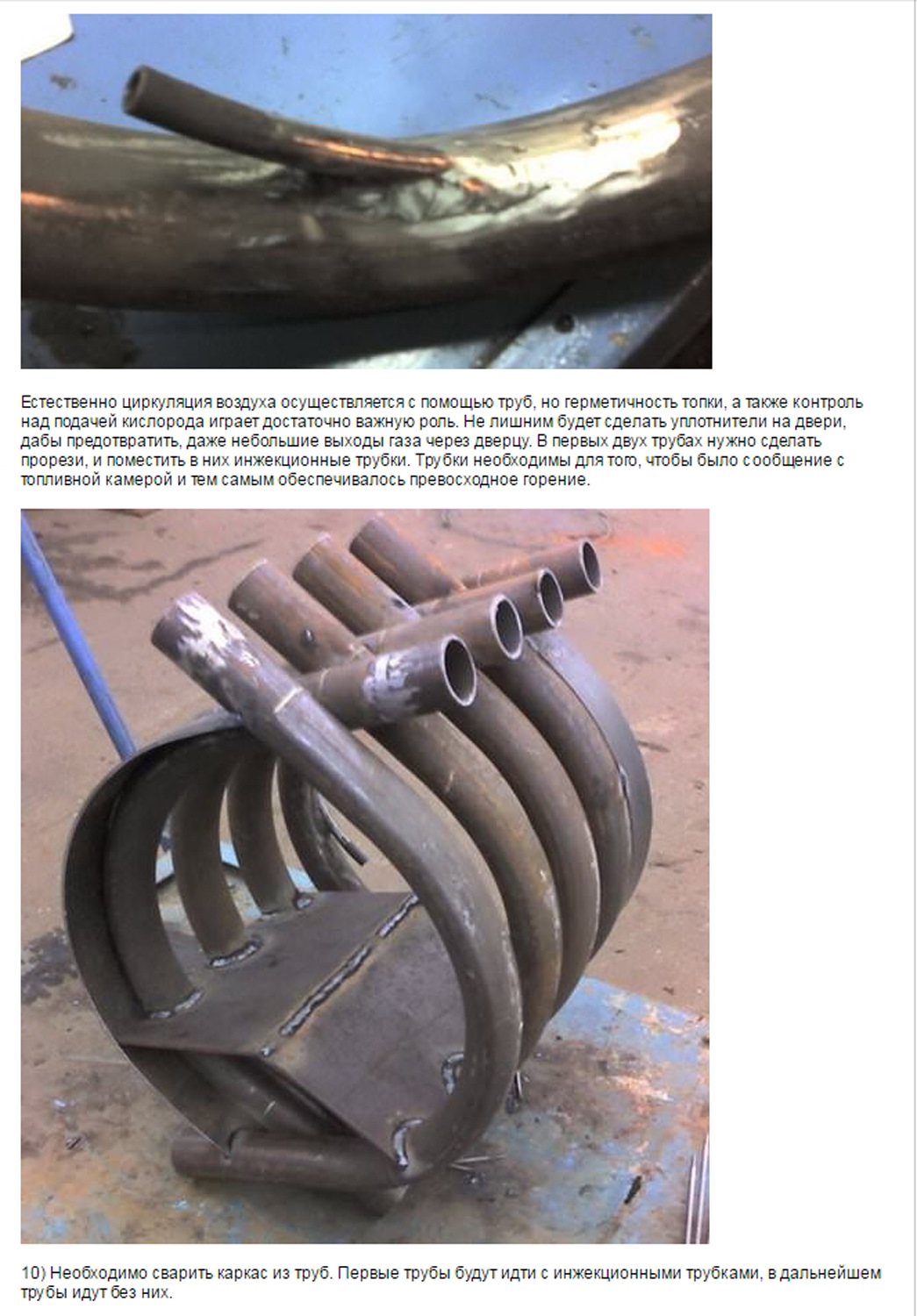

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Булерьян

Булерьян

Булерьян

Булерьян

Удачной работы!

Устройство

Конструкция печи носит цилиндрическую форму, в которую встраиваются изогнутые трубки и располагаются внутри. Над поверхностью их видно только на третью часть их диаметра. Именно от такого расположения она имеет большую теплоотдачу.

Засасывание воздуха происходит с нижних отверстий трубок, который, продвигаясь по ним, на выходе получается горячим. За 60 секунд идёт перекачка 5 кубов. Отсюда мгновенное нагревание помещения.

В топке идёт разделение на 3 части. Нижняя часть состоит из чугунных колосников или решётки, с толщиной 0,4 см (конструкционная сталь). Верхний участок, занимающий четвёртую часть топки, отделён пластом из стали с отверстиями.

Причём, дырки занимают 7% всей кубатуры. Перегородка устанавливается горизонтально и немного не доходит до дверки (1/4 часть длины). Здесь получается вторичная камера, где и совершается догорание продуктов горения. Заключительное догорание газов будет уже в трубе.

Дверца герметично прилегает и имеет трубку с поворотным дросселем, который используется как поддувал. В готовых продукциях монтируют градусники.

Существуют модели, включающие в себя отопление и варку. То есть, работа производится в двух режимах горения. Такие печи идеально подойдут для местности без электричества и газа, например, для работников в полевых условиях или военных.

Основным режимом конструкции является тление. Только на первых минутах используется интенсивное горение, для того чтобы растопить печь.

Следует пользоваться легковоспламеняющимися веществами (бумагой, сухой щепкой, картоном) и только потом подбрасывать большие поленья.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

Печь бренеран с водяным контуром

Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.

Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.

Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно. Чертежи водяного буллера представлены ниже.

Принцип работы

Конструкция считается безопасной, так как доступ ограничен к разогретой поверхности. Контур с жидким теплоносителем можно совмещать с печами Булерьян.

Холодный воздух стелется по низу помещения и благодаря трубкам печи, находящимся внизу, захватывают его и пропускают сквозь себя. Трубки соприкасаются с топкой, в результате чего, воздух нагревается и выходит наверх уже горячим. Происходит «принудительная конвекция».

От дров, которые попадают в печь, продукты горения не улетучиваются мгновенно на улицу, а проходят вторичное сгорание в следующей камере, где наблюдается очень высокая температура. Пройдя весь процесс дожигания воздушно-газового состава, увеличивается теплоотдача до 80%.

Температура воздуха в трубах достигает 120 градусов по Цельсию уже через 15 минут. Поэтому, можно сказать, что топливо будет расходоваться медленно и экономично. За полные сутки потребуется две или три закладки дров.

Тепло, благодаря регуляторам на дымовой трубе и дверке, можно сохранять. Когда от дров останется только жар, их можно прикрыть, и всё тепло будет задерживаться в помещении. Для отопления подходят все древесные отходы, торфобрикеты, картонные изделия, дерево. Единственное, что нельзя использовать – это каменный уголь.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб
