Подключение стиральной машины своими руками: на что нужно обратить внимание и пошаговая инструкция

Устройство стиральной машины

Чтобы разобраться с технологией подключения стирального аппарата к водопроводу, необходимо представлять себе его устройство. Видимые элементы машин представлены на фото.

Видимые элементы стиральной машинки

Внутри машины расположены модули, осуществляющие процесс стирки загрязненной одежды.

Внутреннее устройство

Как работает стиральный агрегат?

В отсек для моющих средств загружаются стиральный порошок, кондиционер, если нужно, то и ополаскиватель. В барабане размещаются грязные вещи. Дверца плотно закрывается. Выбирается необходимый режим обработки текстиля.

Цикл стирки начинается с подачи в барабан с загруженной одеждой воды, которая поступает по наливному шлангу, подсоединенному к водопроводу. За ее уровнем следит специальный датчик — прессостат. Электроника многих моделей позволяет заливать объем воды, соответствующий количеству размещенных для стирки вещей. Крышка люка перед началом работы блокируется.

Факторы, определяющие длительность стирки

Стирка белья осуществляется в подогретой воде, при помощи специальных химических составов и механического воздействия, которое обеспечивает вращение барабана (в разные стороны и с разной скоростью). Внутренняя его поверхность имеет ребра, при помощи которых и происходит перемешивание одежды. Движением барабана управляет силовой агрегат, расположенный внизу, и приводной ремень. В некоторых моделях ременный привод не используется, двигатель соединяется непосредственно с барабаном. Это позволяет оптимизировать внутреннее пространство и снизить шум при работе стиральной машины.

За подогрев жидкости отвечает ТЭН. Его работой управляет термостат, следящий за температурой воды (для разных режимов стирки она своя).

На ускоренных оборотах барабана происходит отжим белья.

Когда это необходимо, вода сливается в канализацию. Для ее удаления установлен сливной насос. Чтобы в помпу не могли попасть инородные предметы, часто появляющиеся при стирке (нитки, мусор и мелкие вещи из карманов одежды), перед ней находится фильтр.

Мозгом стиральной машины является модуль управления. Именно он контролирует все процессы в зависимости от выбранной программы и управляет работой модулей (подачей и сливом воды, ее подогревом, скоростью вращения барабана и т. д.). Данные, необходимые для определения режима цикла, передаются с панели управления. Тип стирки задается пользователем.

Панель управления

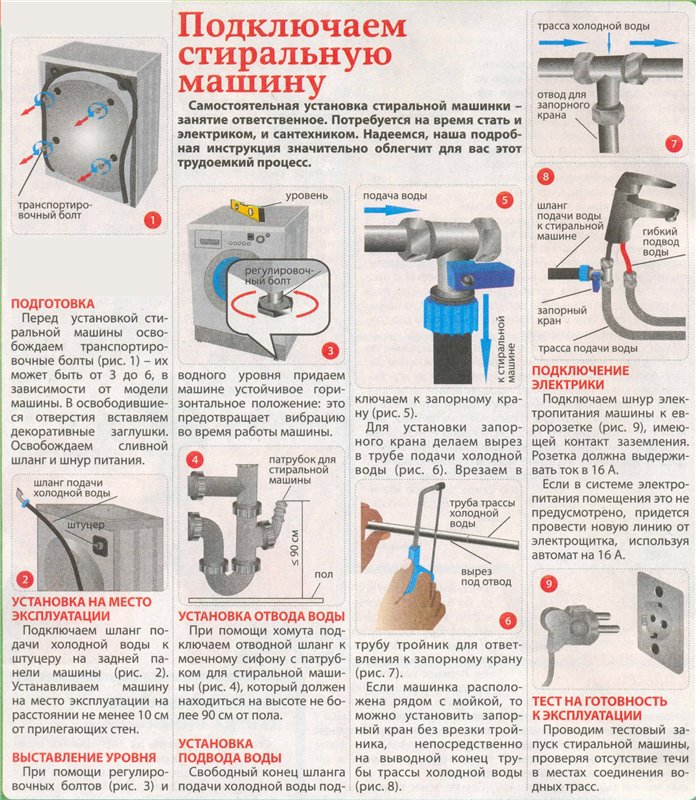

Пошаговая инструкция установки и подключения стиральной машинки

С местом установки определились.  К электричеству подводка с заземлением уже проведена. Осталось выполнить ряд основных работ для обеспечения правильной и безаварийной службы вашей стиральной машины.

1. Устанавливаем машинку на место.

Перед проведением работы, следует открутить транспортировочные винты, снять все заглушки для труб, подсоединить шланг для подключения к водопроводу. Установить на подготовленное место. Машинка должна  стоять без перекосов и шатания. Контролируем с помощью уровня или простейшего отвеса. Регулировку делаем с помощью вращения ножек. Убедившись в точности выполнения этой операции, затягиваем контргайки на ножках.  В случае большого перекоса пола и нехватки резьбы на ножках для выполнения регулировки, под них можно подложить плотные прокладки. Пошатав машинку, еще раз проверяем по уровню правильное положение.  Переходим к выполнению следующей операции.

2. Монтаж системы водоснабжения.

Сложность выполнения данной операции зависит от материала трубопроводов и возможности установки дополнительного фитинга. Но это по научному. Проще говоря, сделать подключение достаточно просто. В месте подключения к водопроводу шланга смесителя, устанавливаем тройник. Один патрубок для трубопровода, второй для подключения шланга смесителя, третий для стиральной машинки. Накручиваем на патрубок пробковый кран, дальше можно поставить фильтр для воды, на бочонок накручиваем гайку с уплотнительной резиновой прокладкой

Здесь следует обратить внимание на степень обтяжки соединения. Не стоит затягивать гайку с большим усилием, резина на прокладке позволяет получить герметичное соединение при закручивании рукой

Лучше после пуска воды, при протечке немного подтянуть гайку ключом.

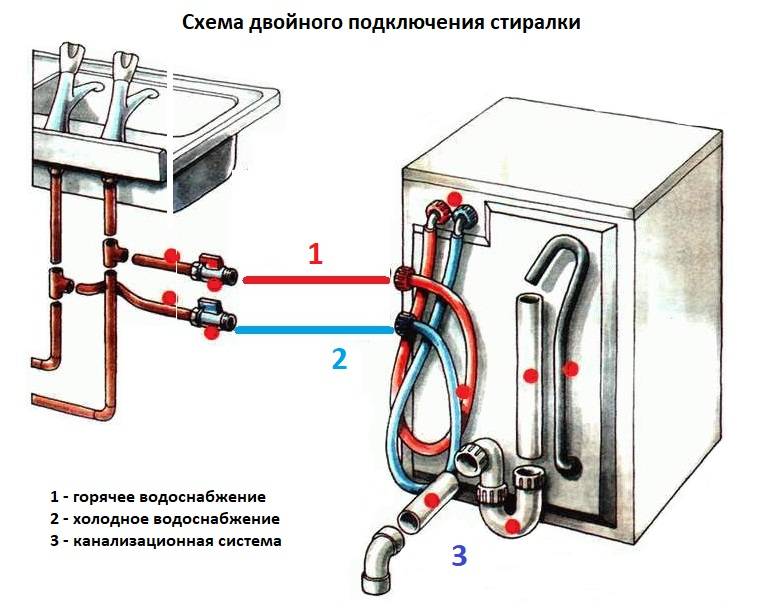

При подключении стиральной машины к водопроводу, убедитесь в правильности выбора трубы,  к которой вы подключаете шланг. Холодный трубопровод, как правило, монтируется нижним, верхний –  для горячего водоснабжения.

3. Выполняем подключение к системе канализации.

Эта операция может выполняться тремя способами:

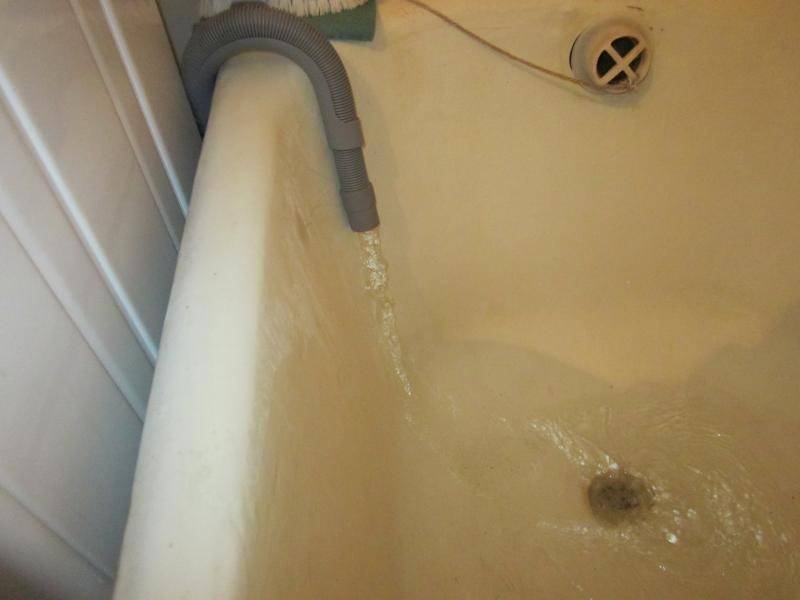

• Первый способ для самых ленивых мужчин в доме. Стиральная машина оснащена шлангом для отвода грязной воды в канализацию. На нем есть специальный крючок для закрепления на бортик сантехнических приборов. Способ прост, но при работе машинки и не качественном закреплении шланга, он может попросту свалиться.  И тогда, вся вода, находящаяся в машинке, выльется на пол. Соседи снизу не одобрят такой выбор подключения к канализации.
• Надежный, но немного затратный метод подключения – монтаж при помощи переходника к трубопроводу канализации. Для выполнения потребуется разобрать трубы канализации и вместо отвода для подключения смесителя установить тройник. В свободное отверстие монтируем гофрированную трубу с резиновым уплотнительным кольцом. Для выполнения такого подключения потребуется время для демонтажа, монтажа труб, покупка гофрированного шланга, уплотнительного кольца с переходником, тройника.
• Надежный и очень простой способ – подключение слива на сифон мойки или умывальника. Здесь все очень просто и не затратно. Потребуется приобрести недорогой сифон с отдельным подключением для вывода воды с машинки. Шланг машинки, с помощью хомута, затягиваем на патрубок с гайкой, накручиваем гайку на патрубок сифона. Все, работа выполнена.

Здесь вы получите полную информацию и сможете выполнять работу,  видя, как выполняет ее профессионал.

Проведя подключение ко всем системам и электричеству, следует сделать пробный процесс стирки без белья. Выставляем стирку с температурой 90. Это еще нужно для промывки барабана и внутренностей машинки от грязи и масла. Проверяем герметичность мест соединения отсутствием протечек.

Первый этап. Установка

Вы получили долгожданную технику, теперь пора перейти к установке. Вам понадобится снять транспортировочные болты, находящиеся на задней части корпуса машинки. Крепежи необходимы для того, чтобы бак не болтался внутри при транспортировке, поскольку это может повредить «внутренности» техники. Болты не позволят включить машинку, более того, это может привести к серьезной поломке. Чтобы не было проблем со снятием болтов, воспользуйтесь гаечным ключом или плоскогубцами. Отверстия закройте пластиковыми заглушками, которые поставляются в комплекте со стиралкой. Не выбрасывайте крепежи – они пригодятся в случае переезда.

Где лучшее место для установки СМА

Самому подключить стиральную машину несложно, но первоначально необходимо разобраться с тем, где установить технику. Место должно быть таким, чтобы в будущем технику было удобно обслуживать и подбираться ко всем необходимым деталям. Часто владельцы предпочитают устанавливать машину в ванной комнате, так как это не только удобно и практично, но и сочетается с любым интерьером. Но в этом случае нужно учитывать, что повышенная влажность может пагубно сказаться на работе СМА.

Горячая вода: да или нет

Сегодня некоторые современные модели машинок подходят для подключения холодной и горячей воды. Но мнение специалистов сводится к тому, что при подключении горячей воды преимуществ не предвидится. Современные машинки имеют ТЭН, нагревающий воду до нужных температур. А вот недостатки есть существенные:

• Вода может быть сильно загрязненной в отличие от холодной. Поэтому придется часто чистить фильтр заливного клапана (и сливной тоже). Делать это придется либо самостоятельно, либо вызывать мастера, а это ударит по семейному бюджету.
• Горячая вода очень жесткая, поэтому придется тратить больше стирального порошка. В противном случае, после стирки вещи будут оставаться грязными.

Если подключение стиральной машины к горячей воде невозможно, тогда и незачем задумываться над этим вопросом.

Первое включение

После проверки корректности всех соединений и заключительного просмотра руководства пользователя, можно приступать к тестовому запуску стиральной машины. Все необходимые действия следует выполнять последовательно, внимательно наблюдая за работой устройства.

Для запуска в проверочном режиме в устройствах большинства производителей предусмотрена специальная программа. Если таковая отсутствует, можно включить обычную стирку без белья и чистящего средства.

В инструкции или паспорте, поставленном в комплекте с техникой, указано время достижения водой отметки в баке. Рекомендуется засечь продолжительность и сверить показатели. В случае обнаружения течи из заливного или сливного патрубков потребуется включить режим слива и, дождавшись его завершения и отключив аппарат от сети, устранить причину, еще раз проверить все соединения. Затем — повторно запустить машину.

Для проверки тэна (нагревательного элемента) необходимо включить устройство с установленным температурным режимом 95 градусов также без вещей и порошка. Через 8 минут после запуска и достижения отметки водой нужно аккуратно проверить стекло дверцы: если оно холодное, возможен программный сбой или нагревательный элемент неисправен.

Во время проверки не должны иметь место сторонние постукивания, гул и чрезмерный шум. После завершения цикла стирки рекомендуется протестировать работу отжима и слива отработавшей воды. Уместной будет проверка целостности манжеты: трещины и разрывы указывают на брак.

Подключить стиральную машину своими руками непросто, но возможно. Главное — неуклонно следовать рекомендациям и руководству по применению, прилагаемому к комплекту поставки техники. Выявить все возможные неисправности желательно до эксплуатации техники. При обнаружении механических повреждений — незамедлительно обратиться к продавцу для замены.

Подготовительные мероприятия перед монтажом

Перед использованием техники потребуется снять с нее упаковку и убрать крепежные материалы, которые фиксируют подвижные комплектующие во время перевозки для избежания их повреждения. После съема транспортировочных крепежных болтов бак машины останется зафиксированным только на пружинах — это корректное положение, благодаря такому состоянию он глушит вибрации, возникающие в процессе работы. Отверстия, которые остались после изъятия соответствующих крепежных болтов, аккуратно закрываются пластиковыми крышками.

Это может помешать корректной работе и нанести вред барабану. Крепежные принадлежности желательно поместить в удобную упаковку и не терять — они требуются в случае отправки в авторизированный сервисный центр (АСЦ) или при переезде.

Удаление транспортировочных болтов

Порядок подключения машины-автомата

Чтобы запустить функционирование стирального устройства, необходимо подобрать оптимальное место для его размещения. Затем подготовить стиралку к проведению работ по подключению.

После этого останется корректно выполнить следующие шаги:

• выровнять устройство, придав ему оптимальное положение;
• подключить к водопроводу для забора воды, необходимой при стирке;
• подсоединить к канализации для осуществления слива воды при реализации заданной программы (стирка, замачивание, полоскание, отжим);
• подключить к электросети, чтобы обеспечить подачу электрического тока, приводящего в движение мотор агрегата.

Далее мы подробно рассмотрим все вышеперечисленные этапы.

Выбор подходящего места

Площадка для потенциального места нахождения должна располагать не загромождённым лишними приспособлениями пространством и доступной для быстрого и беспрепятственного взаимодействия коммуникацией. Наиболее благоприятной комнатой считается ванная, в иной ситуации используют кухню или коридор, в зависимости от присутствия доступа к канализации и водоснабжению.

Для минимизации показателя шума и качественной долговременной службы выбирают ровный твердый пол – бетон. Резиновые подкладки допускают дерево.

Обращать внимание также необходимо на розетки. Удлинитель не добавляет безопасности, шнур должен добираться до электричества без посредников

Оборудование для начала работ:

• Строительный уровень.
• Подкладки из резины или коврик, заглушающий вибрации на деревянном полу.
• Гаечный ключ.

Руководство по сборке:

1. Изучение инструкции, распаковка составляющих элементов и имеющихся в комплекте деталей.
2. Удаление с задней стенки конструкции транспортировочных болтов.При повторном перемещении повторное использование поможет без повреждений переместить агрегат, сохраните на случай продажи или переезда.
3. Заглушки в отверстия ранее располагающихся болтов.
4. Ручная проверка подвижности барабана.
   При покачивании должно происходить плавное вращение, не застревающее и останавливающееся.
5. Область готового сооружения на расстоянии не менее двух сантиметров от стены или других элементов интерьера с каждой стороны.
6. Подкладки или антивибрационных ковриков.
7. Регулировка ножек, обеспечивающая полноценную фиксацию техники.
   Пошатывание допускается только в ситуации специального надавливания на углы.
8. Проверка ровности с помощью строительного уровня.
9. Фиксация определенной ранее высоту гайками.

Распаковка и подготовка

Когда техника уже оказалась дома, ее следует освободить от коробки, в которую она была запечатана производителем, и изъять защитный слой пенопласта. С завода машинка стоит на транспортировочном поддоне, который необходимо аккуратно вытащить.

После распаковки потребуется снять транспортировочные (блокировочные) болты. Они фиксируют барабан, чтобы предотвратить внутренние повреждения при транспортировке. На место, оставшееся пустым после изъятия болтов, вставляются специальные заглушки, входящие в комплектацию всех агрегатов.

Инструменты

Все, что необходимо для работы, наверняка найдется в каждом доме:

• разводной ключ,
• гаечный ключ,
• шаровой кран,
• фитинги,
• тройник или обжимная муфта (выбор зависит от того, какой вид труб),
• переходник резьбовой,
• отвод (при необходимости),
• гибкий шланг.

Внимательно читаем инструкцию

Даже если опыт установки стиральных машин уже имеется, перед началом работ необходимо ознакомиться с техническим руководством. Дело в том, что некоторые моменты могут отличаться для разных моделей. В первую очередь это касается высоты верхней точки слива, максимального размера удлинителя шланга и того, к какой системе водоснабжения — горячей или холодной — подключается данная машина. Количество и расположение транспортировочных болтов также бывает разным, и об этом нельзя забывать.

Снимаем транспортировочные болты

Перед тем как подключить стиральную машину, ее надо распаковать и снять монтажные болты, поставить вместо них заглушки.

Советы, рекомендации и ошибки которые могут произойти в процессе монтажа слива к канализации и подсоединения к водопроводу

Главное, что можно порекомендовать во время монтажа любой бытовой техники, это внимательно изучать указания в технической документации. Даже опытный человек, устанавливающий стиральную машину, может столкнуться с новинками устройства и технологии установки, с которыми ранее не сталкивался.

Далее, нужно уяснить следующие обстоятельства:

Проверить давление в водопроводе – насколько оно соответствует требованиям и паспортным характеристикам устанавливаемого оборудования.
Аналогично, нужно просчитать загрузку линии электроснабжения, чтобы оставшейся мощности было достаточно для подключения всего имеющегося оборудования. Если ее недостаточно, можно использовать оборудование поочередно, хотя это и очень неудобно.
При распаковке стиралки нужно дополнительно убедится в том, что извлечена проставка под барабаном и транспортировочные винты.
Если на дренажной системе агрегата отсутствует обратный клапан, возможно появление запаха канализации в помещении и снижение качества стирки вплоть до неприемлемого. Можно приобрести встраиваемый клапан и установить его. Такие устройства есть на строительном рынке.
Все резьбовые соединения должны быть герметизированы

С осторожностью нужно использовать паклю при подключении штатных шлангов. Она склонна к разбуханию и может порвать пластиковые гайки.

Смотреть видео — ошибки подсоединения к водопроводу и канализации

Как НЕ надо делать монтаж труб и установку сантехники при ремонте в ванной! Исправление ошибок

Бытовое оборудование на современном рынке имеет очень высокую степень готовности к работе. Внимательно изучив требования инструкций, с установкой справится любой человек.

Монтаж стиральной машины

После подготовительного этапа и распаковки машинки, ее можно устанавливать. Понадобится строительный уровень или отвес, чтобы выставить машину строго горизонтально с допустимым углом отклонения в 2 градуса.

Проверка осуществляется по верхней крышке. Регулирование угла наклона производится за счет ввинчивания опорных ножек стиральной машины или наоборот выкручивания.

Подкладывать посторонние предметы под машинку запрещается, так как при вибрации велика вероятность их выскакивания. Если техника устанавливается на кафель или другую скользкую поверхность, целесообразно приобрести резиновый коврик – отличный амортизатор.

После регулировки ножек, их следует зафиксировать с помощью контргайки, которая закручивается против часовой стрелки.

Для долгосрочной и эффективной службы стиральной машины, этап установки должен быть проведен на совесть.

Что еще нужно знать перед подключением машинки?

• Самое устойчивое положение машины обеспечивается при полностью ввинченных ножках. Однако это возможно только при идеально ровной поверхности.
• Проверить устойчивость техники можно путем раскачивания ее по диагонали. Если качается, значит или установлена неправильно или, если жесткость корпуса это не позволяет сделать, амплитуда раскачивания для разных диагоналей должна быть одинаковой.
• Если установка на ровной поверхности не возможна, а рассматривается вариант с наклонным полом, то понадобятся крепежные элементы для фиксации.

Подключение стиральной машины

Чтобы машина работала, ее нужно подключить к водопроводу, канализации и электрической сети. Самому это сделать несложно, если обладать базовыми техническими навыками. Руководствуйтесь инструкцией по эксплуатации и нашими советами.

Стиральную машину нужно подключить к водопроводу, канализации и электрической сети

Подключение к канализации

Существует несколько способов подключения стиральной машины к канализации. Для слива отработанной воды можно использовать сифон, расположенный под раковиной. Шланг подсоединяют к отдельному входу, который расположен выше колена сифона.

Также сливной шланг можно подключить к канализации напрямую, если труба по ширине не менее 4 см. Самый простой способ – закрепить слив на бортике ванной или унитаза при помощи специального крючка.

Прежде чем подключать технику к канализации, нужно ознакомиться с рекомендациями производителя относительно минимального расстояния от окончания шланга до уровня пола. Если требования не будут соблюдены, и шланг окажется слишком низко, будет происходить самопроизвольный слив воды из бака стиральной машины.

Слив отработанной воды из стиральной машины можно организовать через трубу канализации

После подключения к канализации шланг нужно расправить по всей длине, чтобы не было перегибов, и закрепить его на задней стенке стиральной машины на расстоянии приблизительно 80 см от уровня пола.

Подключение к водопроводу

Часто качество воды в кранах оставляет желать лучшего, поэтому важный момент в подключении водоснабжения – установка фильтра-сеточки в месте соединения шланга со стиральной машиной

Эта мера предосторожности поможет защитить агрегат от попадания мусора из водопровода

В месте соединения шланга подачи воды со стиральной машиной устанавливают фильтр-сеточку

Машину подключают к водопроводу, подсоединяя шланг к смесителю или подводу воды на сливной бачок унитаза при помощи тройника. Это самый простой и быстрый способ, но в случае со смесителем не слишком удобный – при каждой стирке шланг смесителя придется отключать.

Используя тройник, легко подключить шланг стиральной машины к месту отвода воды на сливной бачок унитаза

Врезка в водопровод потребует чуть больше времени. Из металлопластиковой трубы вырезают небольшой кусок, и соединяют два образовавшихся конца при помощи специального тройника – фитинга, присоединяя к нему шаровой кран и шланг подачи воды.

В металлопластиковую трубу врезаются, используя специальный тройник – фитинг

В случае с металлической трубой для врезки используют обжимную муфту. Она состоит из двух половинок, стягивающихся болтами, и резьбового отвода. Муфту надевают на трубу, и через отвод просверливают отверстие для подачи воды. Затем на отвод накручивают шаровой кран, а к нему – шланг подачи воды на стиральную машину.

Подключение к электричеству

Казалось бы, подключение к электросети – самый простой этап, ведь нужно просто вставить вилку в розетку. Но и здесь не обходится без нюансов. В первую очередь, следует выполнить заземление распределительного щита. Используемая шина не должна быть меньше 3 мм.

Позаботьтесь также о том, чтобы розетка для подключения стиральной машины была трехпроводной. Идеальным же вариантом подключения будет использование отдельного провода, идущего напрямую от счетчика и имеющего защитный автомат.

Выравнивание

Очень важно, чтобы агрегат стоял ровно относительно поверхности пола, иначе будут происходить перегрузки, и машина может быстро выйти из строя. Чтобы она не «прыгала» из-за нарушения баланса барабана, также важно правильно выставить технику

Машина ни в коем случае не должна качаться, все четыре ножки нужно плотно установить на поверхности. Определить, есть ли наклон у стиральной машины относительно пола, можно по уровню, просто положив его сверху на агрегат.

Для регулировки положения техники нельзя использовать посторонние предметы, например, деревянные брусочки или куски линолеума. Высоту агрегата меняют, подкручивая ножки.

Положение стиральной машины относительно пола регулируют, меняя высоту ножек

Вопрос-ответ

Можно ли устанавливать на деревянном полу или ламинате?

Если стиральную машинку установить на ламинате, она будет вибрировать. И этот не приятный момент ничем не исправить, даже подкручиванием ножек. К тому же она будет скользить. При протечке, из-за влаги ламинат быстро придет в негодность.

При установке на деревянном полу или ламинате обязательно нужно подложить под ножки резиновый коврик или проставки из полиуретана. Резинки защитят покрытие и уменьшит уровень вибрации.

Что делать, если машинка прыгает?

Существует много причин, по которым машинка прыгает во время отжима. В основном, они возникают из-за неправильной установки и эксплуатации устройства.

Большинство можно устранить своими руками:

• не сняли транспортировочные болты, жестко зафиксированный, не амортизируемый барабан будет сильно вибрировать. Необходимо отключить технику и извлечь болты;
• агрегат неустойчиво стоит на поверхности – эта проблема легко решается. Надо подложить под стиральную машинку резиновый коврик, специальные антивибрационные накладки (демпферные, демпферы, подставки и т.д). Они уберут излишнюю вибрацию и агрегат перестанет прыгать. Из подручных средств, можно воспользоваться двусторонним строительным скотчем;
• сбились настройки ножек – следует их отрегулировать и зафиксировать;
• неравномерное распределение белья по барабану – изготовители советуют соблюдать все рекомендации по весу загружаемых вещей (не более 4 кг за один раз). Если проблема вызвана дисбалансом, то нужно остановить отжим и достать часть одежды;

Подключение при отсутствии водопровода

При отсутствии водопровода, использование автоматической стиральной машины затруднителен. Конструкция требует подачу воды под давлением. Как в этом случае подключить стиральную машину.

Для получения нужного давления и подачи воды, можно использовать емкость. Ее необходимо поднять на чердак дома или на второй этаж. Такой монтаж стиральной машины не совсем удобен. Воду придётся поднимать в ручную, чтобы наполнять бак. К тому же при использовании бака на чердаке зимой, необходимо его дополнительно утеплить. Такой вариант возможен, если ее использовать сезонно, например, летом на даче.

При отсутствии водопровода можно подключится к емкости

При наличии даче или в частном доме скважины либо большой емкости с привозной водой, лучше обустроить водопровод. Для прокачки воды под давлением используется небольшие насосные станции. В нее входит насос, автоматика и емкость для воды.

Также можно использовать имеющийся погружной насос. Тогда необходимо купить только бачок с резиновой грушей и автоматическую начинку. Такой вариант удобен тем, что насосная станция не шумит и более проста в обслуживании.

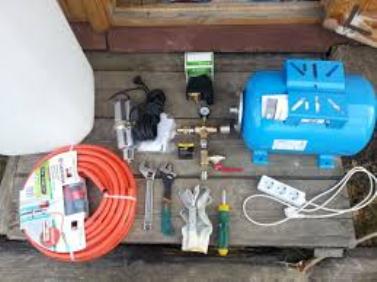

Оборудование для создания водопровода в частном доме

Для стирки можно использовать дождевую воду, предварительно очистив ее с помощью фильтра грубой очистки.
