Установка потолков армстронг: расчет, крепление, сборка

Пошаговая инструкция по демонтажу потолка Армстронг

Если вам нужна только замена подвесного потолка Армстронг, вернее его плит, то снять старые панели и установить новые не составит труда. Достаточно приподнять панель в ячейке, повернуть ее по диагонали и извлечь из потолочной конструкции.

При этом демонтировать осветительные растровые приборы нет нужды. Достаточно снять только точечные светильники, которые установлены в плиты, подлежащие демонтажу. Для этого прибор отключают от источника электроснабжения, отсоединяют проводку, а потом извлекают светильник из плиты.

Если производится демонтаж металлического потолка Армстронг, то есть снятие плит и разборка несущего каркаса, то предстоят более масштабные и сложные работы. Поэтому процесс разборки мы опишем пошагово и более подробно.

Инструменты и материалы для работы

Конечно, все работы можно провести стандартным минимальным набором инструментов, но лучше, если у вас будет в наличии все необходимое для демонтажа. Так вы сможете провести работы быстрее и с меньшим риском для себя.

Для работ по разборке подвесного потолка Армстронг запаситесь следующими материалами и инструментами:

  • отвертки;
  • шуруповерт;
  • набор гаечных ключей;
  • шпатель;
  • плоскогубцы;
  • кусачки;
  • канцелярский нож;
  • узкогубцы;
  • изолента;
  • стремянка или небольшие подмости;
  • защитные очки и перчатки;
  • полиэтиленовая пленка.

Также подготовьте ветошь, чтобы перед складированием стирать с тыльной стороны плит и профилей пыль.

Последовательность демонтажа

После подготовки всех необходимых материалов и инструментов, нужно подготовить само помещение. Из него желательно вынести громоздкую мебель, которая мешает добраться до всех участков потолочной поверхности. То, что вы решили не выносить, накройте полиэтиленовой пленкой, чтобы на него не попали частицы мусора.

После этого работы ведем в такой последовательности:

  1. Сначала производим демонтаж глухих потолочных плит. Поскольку все панели не крепятся к каркасу, а просто уложены на полки Т-образных профилей, демонтаж плит не представляет особого труда. Достаточно приподнять панель вверх из ячейки, развернуть ее по диагонали и, наклонив торцом вниз, вынуть из потолочной металлической конструкции.
  2. Аналогично вынимаем все оставшиеся плиты и складируем их в горизонтальном положении в углу помещения, ведь элементы в хорошем состоянии можно использовать для монтажа в другом месте.
  3. После снятия глухих плит приступаем к демонтажу встроенных точечных светильников. Для этого разжимаем пружинный механизм, удерживающий прибор в плите, и аккуратно извлекаем светильник вниз через отверстие. Отсоединяем его от электрических проводов и изолируем их концы строительной лентой.
  4. Чтобы демонтировать растровые светильники, их отключают от питающих проводов, добравшись до тыльной стороны агрегата через соседние ячейки, с которых уже сняты глухие плиты. После того как прибор отключен от источника питания, концы проводов обматываем изолентой, а светильник извлекаем, приподняв и повернув по диагонали.
  5. После этого остается разобрать каркас. Сначала снимаем короткие поперечные профили длиной 0,6 м. Для этого их достаточно извлечь из замка в продольных рейках.
  6. Затем демонтируем продольные профили длиной 1,2 м, извлекая их из замка на несущих рейках. Но прежде нужно отсоединить их от потолочных подвесов, на которых эти элементы подвешиваются к базовой поверхности. Для этого достаточно ослабить натяжение подвеса, разжав ушки, и извлечь крюк подвеса из паза на профиле.
  7. Аналогично снимаем несущие рейки. То есть сначала отсоединяем подвесы, а потом снимаем рейки, которые просто уложены на стеновые профили и не крепятся к ним никакими крепежными приспособлениями.
  8. Далее нужно отсоединить потолочные подвесы, на которых все элементы каркаса подвешиваются к базовой потолочной поверхности. Для этого при помощи шуруповерта или отвертки выкручиваем анкера или саморезы из потолка и убираем штангу подвеса.
  9. Осталось демонтировать стеновые профили, которые в сечении напоминают уголок. Для этого выкручиваем из стен саморезы, на которые крепятся рейки.

Все демонтированные профили каркаса аккуратно складируйте в отдельные кучки, сортируя по назначению. В дальнейшем эти рейки можно использовать для монтажа нового подвесного потолка в другом помещении.

Как видите, выполнить самостоятельно демонтаж подвесного потолка несложно. Достаточно запастись всеми необходимыми инструментами и приспособлениями и точно соблюдать последовательность разборки конструкции.

Этапы работ

Весь процесс выполнения работ можно разделить на несколько этапов. При этом каждый из них может выполняться несколькими способами и с применением разных строительных материалов. В данном же руководстве рассматривается самое простое устройство конструкции подвесного потолка, которое производится по общепринятым стандартам. Для примера возьмем самый распространенный потолок Армстронг.

Подготовительные работы

  • Прежде всего, необходимо определиться с количеством составляющих элементов. Для этого на листе бумаги рисуют в масштабе потолок, который разбивают на клетки по 60 см. При этом их надо расположить так, чтобы получалось как можно меньше небольших обрезков. Если же это невозможно, то их размещают в дальней стороне комнаты.
  • Затем складывают все стороны, получая длину периметра. По ней необходимо заказывать периметральный уголок.
  • Складывая длину продольных отрезков внутри периметра, получаем метраж несущих профилей, а по количеству оставшихся линий заказывают поперечные профили для подвесного потолка.
  • Подвесы следует приобретать из расчета одной штуки на один метр несущего профиля.
  • Количество панелей следует брать по числу получившихся ячеек.
  • После произведения расчетов потолок зачищают и обрабатывают антибактериальным грунтом.

Вариант сборки

Такое количество материала и технология монтажа подвесного потолка признана самой оптимальной и надежной. Ее используют во всем мире для помещений любого размера и назначения.

Монтаж периметра

  • В начале, необходимо произвести отбивку периметра на стенах в уровень предполагаемого размещения потолка. Для этого можно воспользоваться лазерным нивелиром или водяным уровнем. Также для удобства применяют нить с использованием синьки.
  • В итоге должна получиться ровная линия, проходящая по всем стенам комнаты. По ней и следует производить монтаж уголка. Это делается при помощи ударных дюбелей.

Нанесение линии на стену при помощи водяного уровня и нити с синькой

Установка несущего и поперечного профиля

  • Монтируют профиль в соответствии с заранее изготовленным чертежом, который использовался при произведении расчетов.
  • Для этого к потолку крепят специальный подвес, регулируя его на необходимое расстояние.
  • К нему цепляем несущий профиль, концы которого располагаем на уголке периметра или соединяем с другим материалом такого же типа.

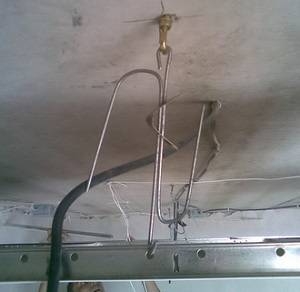

Подвес

После того, как установлен второй несущий профиль, его соединяем с первым при помощи поперечин. При этом технология монтажа потолков предполагает использование специальных замков, крючки которых располагаются на торцах профиля, а пазы под них на небольшом расстоянии друг от друга по всей длине.

Дополнительные работы и монтаж оборудования

После того, как каркас полностью собран, можно приступить к разводке коммуникаций и инженерных сетей. Все провода располагают по стенам, и только системы освещения данной комнаты выводятся непосредственно к месту установки приборов. Для удобства монтажа можно на время снять несколько поперечных профилей, которые впоследствии будут установлены на место.

Современная технология изготовления подвесных потолков предусматривает расположение в секциях специальных светильников для подвесных потолков. Они крепятся так же, как и декоративные панели, которые в последствие подключают к электрической сети.

Установка панелей и освещения

Плюсы и минусы потолков Армстронг

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

  • невысокая цена;
  • хорошая звуко- и теплоизоляция;
  • большой выбор материалов плит позволяет создать любой дизайн;
  • не требуется предварительная подготовка потолка;
  • простой монтаж, не требующий привлечения специалистов;
  • возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
  • простая установка встроенных светильников;
  • возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

  • понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
  • не подходит для помещений нестандартной формы;
  • не защищает от протечек;
  • боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

потолок «Армстронг»

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

Схема сборки потолка армстронг (увеличение – по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

Устройство системы «Армстронг»

Основные элементы конструкции – каркас и декоративные планки.

Сам каркас будет состоять из нескольких типов деталей. Одни из них выполняют силовую функцию и на них ложится вся нагрузка, а другие, будут использоваться для крепления панелей потолка.

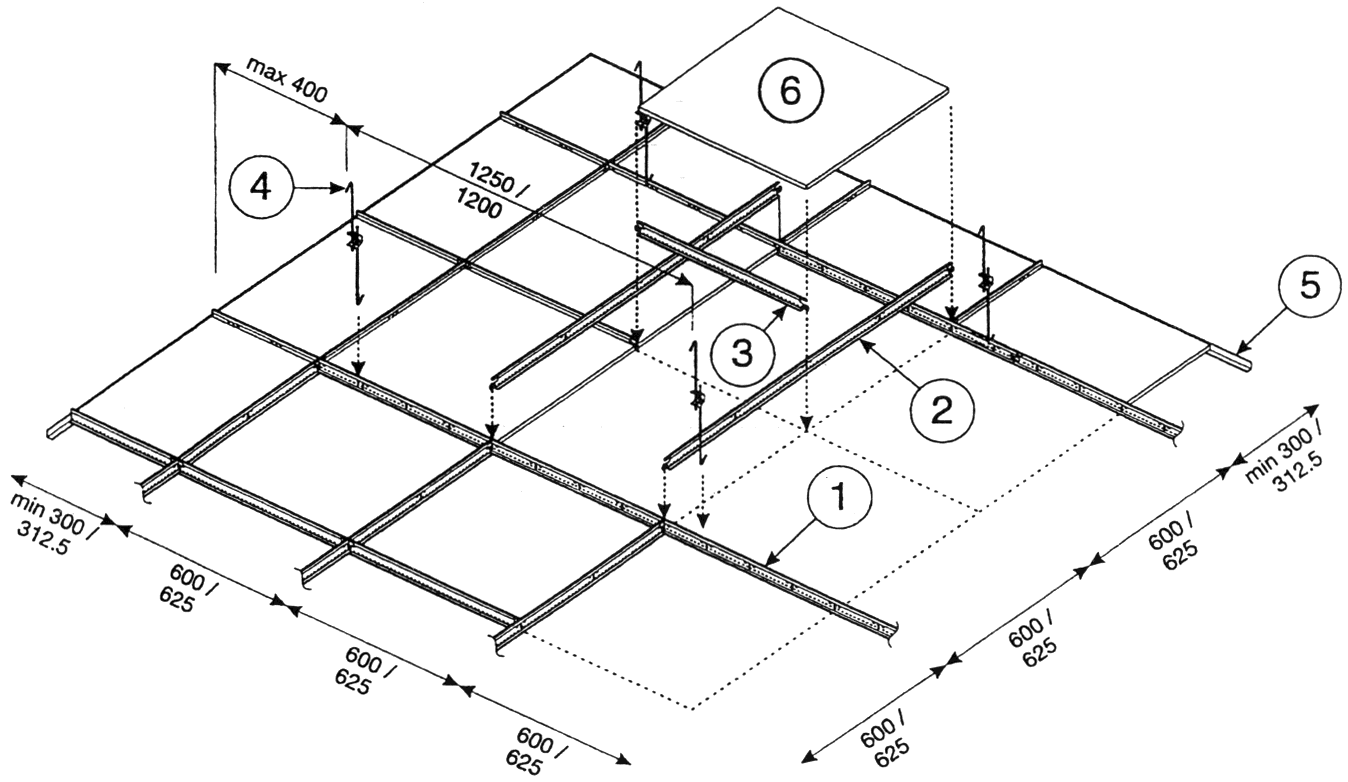

На рисунке показана принципиальная схема каркаса в сборе. Цифрами обозначены:

  1. Декоративная панель
  2. Поперечная часть. Она имеет длину 600 миллиметров
  3. Основная несущая, размер которой, составляет 3 метра 70 сантиметров
  4. Продольные профили, длиной 120 сантиметров
  5. Подвес
  6. Уголок, который крепится по периметру помещения. Его стандартный размер – 3 метра

Все эти составляющие понадобятся для сборки. Сколько их нужно, можно легко узнать, подставив в специальные формулы, данные площади конкретного офиса или комнаты.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

  • Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
  • Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
  • Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
  • Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
  • Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
  • Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
  • Обозначьте расположения светильников.
  • Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

  • Закончите все строительные работы в помещении.
  • Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
  • Проведите через середину потолка две линии, параллельные стенам комнаты.
  • Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
  • С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
  • Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
  • С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
  • Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

  1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
  2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
  3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
  4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
  5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
  6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
  7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
  8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
  9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
  10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
  11. Выполните монтаж светильников потолка.
  • Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
  • Укладку плит начинайте с середины потолка.
  • Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Размеры основных элементов

Самый распространенный типоразмер декоративных вставок – 60х60 см. Реже встречаются прямоугольные декоративные панели 120х60 см. В этом случае из конструкции обрешетки убираются поперечные направляющие на 60 см. Учитывая эффект снижения общей прочности системы такой вариант используется редко. К тому же такие обширные вставки при наборе влаги из окружающего пространства начинают деформироваться под собственным весом.

Изготавливаются декоративные панели из минеральной ваты. Она имеет много хороших качеств, однако слабо сопротивляется повышенной влажности. В таких случаях можно применить более влагостойкие материалы для создания панелей (МДФ, стекло, зеркало и т. п.). Встречаются также комбинированные решения, состоящие как из квадратных, так и из прямоугольных вставок. Такие варианты исполнения характеризуются внешней привлекательностью и большим потенциалом для реализации различных дизайнерских задумок. В целом, характеристики потолочных панелей с комплектующими Армстронг достаточно разнообразны, что позволяет укомплектовать необходимый набор материалов под конкретный проект.

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

  • Выяснить, какая цена будет на подвесной потолок Армстронг.
  • Подсчитать расход материалов.
  • Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам

Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

  1. Обрезной ряд должен находиться у дальней от входа стены.
  2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

  1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
    • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
    • продольного (1200 мм) – 1,60 м/кв. на м потолка;
    • поперечного (600 мм) – 0,80 м/кв. на м потолка;
    • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
    • подвесов – 0,6 шт./кв. на м потолка.
  2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
    • несущего надо – 0,84 м/кв. на потолочный метр;
    • продольного – 1,68 м/кв;
    • поперечного – 0,87 м/кв;
    • периметрального – 0,5 м/кв;
    • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения

Особенности конструкции

В состав системы входит металлический каркас, прикрепленный к основному перекрытию на регулируемые подвесы. В образовавшиеся ниши вставляются декоративные модули или светильники. Порядок размещения вставок не фиксированный, и может изменяться в любом соотношении.

В состав каркаса входит профиль следующих видов:

  1. Пристенный уголок . Устанавливается вдоль стен в помещении, где происходит монтаж системы. Выполняет как несущую, так и декоративную функцию.
  2. Основная направляющая . Укладывается поверх пристенного уголка и подвесов. Данный элемент длиной 370 см чаще всего монтируется в поперечном направлении, воспринимая на себя основную нагрузку.
  3. Поперечная направляющая . Представлен этот элемент в двух разновидностях (120 см и 60 см). Более длинные поперечины находятся между основными направляющими. Короткие направляющие размещаются между длинными направляющими.

В готовом виде каркас представляет собой решётку с квадратными окнами шириной 60 см. В качестве соединительных элементов выступают защёлки, предварительно установленные на профиль. Для фиксации подвесов к потолку используются дюбели и шурупы: их монтируют непосредственно над крепежными участками к основным направляющим. Установка декоративных элементов и светильников осуществляется внутрь образовавшихся рамок.

В процессе сооружения обрешетки пристенным уголком оформляется весь периметр помещения на выбранной ранее высоте. Далее устанавливаются основные направляющие (удобнее тут же монтировать и подвесы, над направляющими). Основные направляющие должна разделять дистанция в 120 см: именно такой размер имеют длинные поперечины, размещаемые с шагом 60 см. Монтажные работы необходимо производить последовательно: зафиксировав очередную направляющую, ее сразу соединяют поперечинами. По окончанию обустройства обрешётки можно переходить к монтажу светильников и декоративных квадратов.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

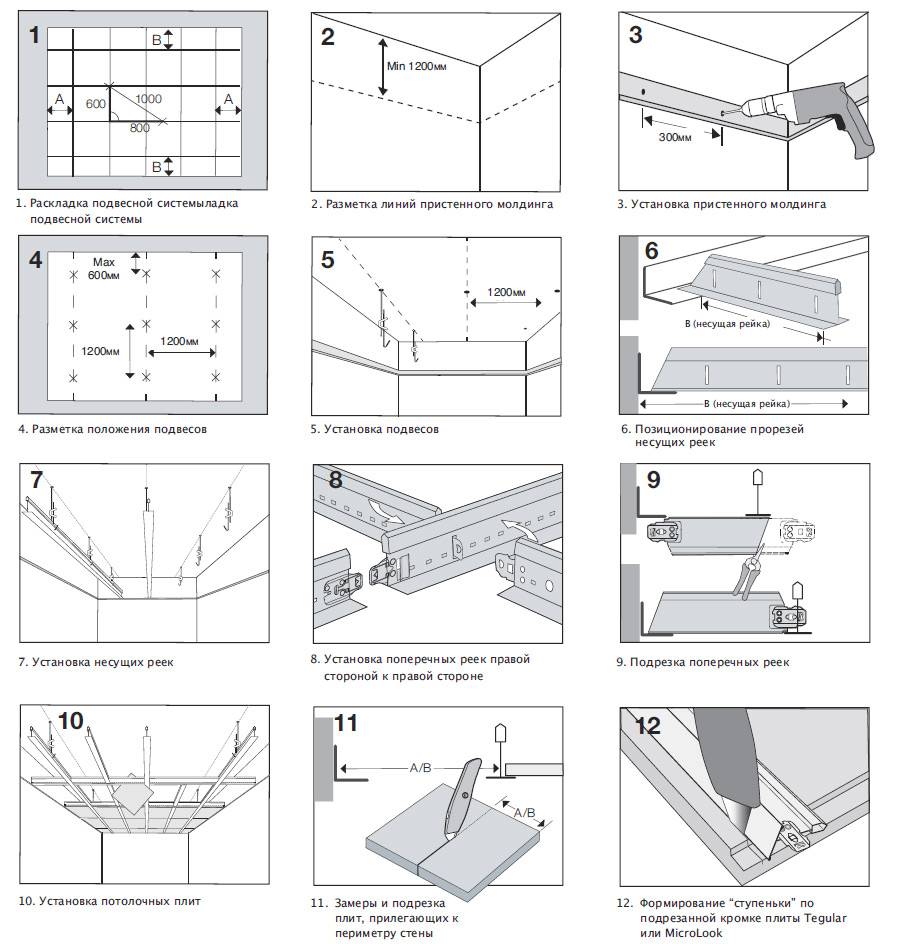

Схема установки подвесного потолка Армстронг

Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.

Инструкция

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

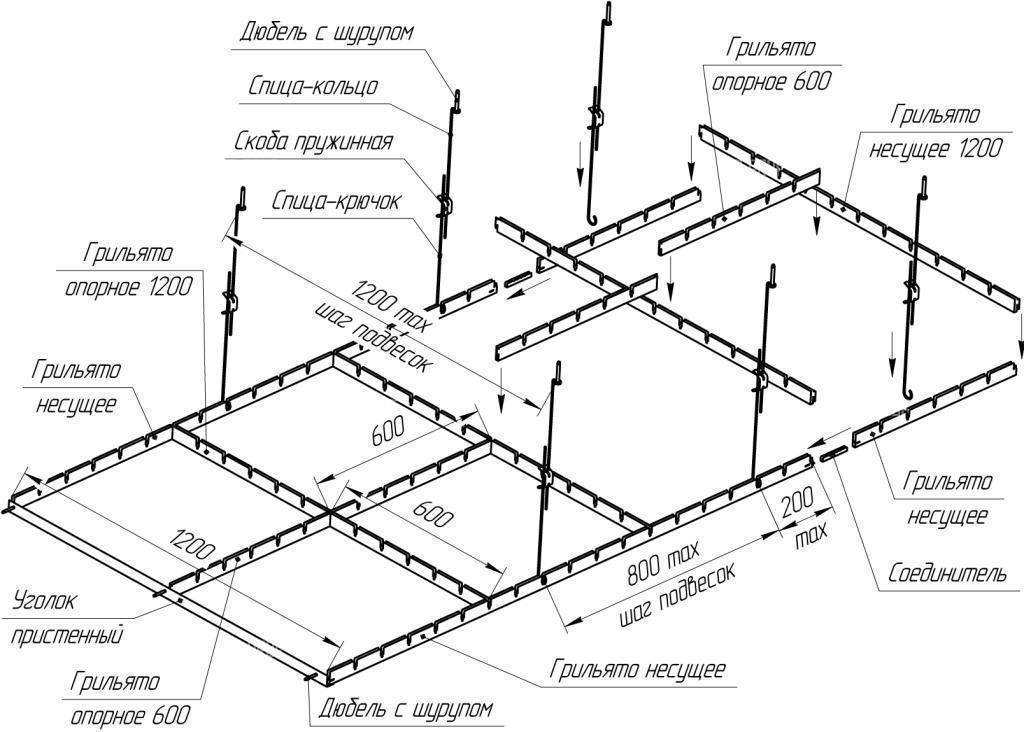

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
