Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Резюме по схемам

Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.

Схема подключения к водопроводу

Схема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

Последовательность работ

Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением. Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны. Они просты в использовании. Открывать их легко, как и закрывать.

Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

Водонагреватели накопительные

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

• с закрытой камерой сгорания;
• с открытой камерой сгорания.

Так же как и электрические бойлеры, они могут быть:

• настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
• напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Но тут вступают в действие ограничения пропускной способности электросети. Уже для водонагревателя мощностью 8 кВт, сечение медного провода должно быть 4 мм, а для алюминиевого, с таким же сечением максимальная нагрузка 6 кВт.

При этом, в больших городах сетевое напряжение практически всегда 220V. В деревнях, небольших посёлках или дачных массивах, оно часто опускается гораздо ниже. А именно там и требуется водонагреватель.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

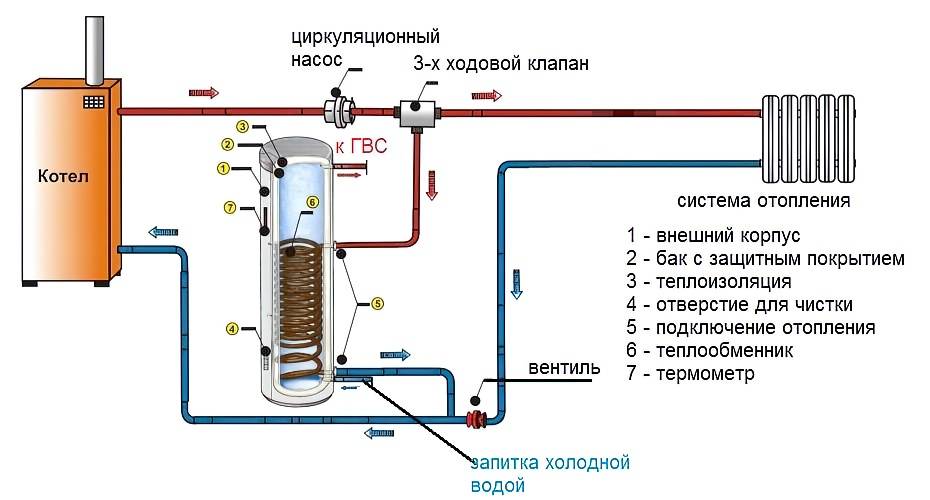

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

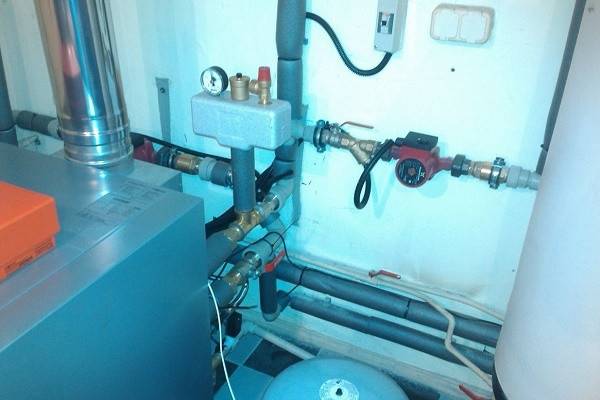

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

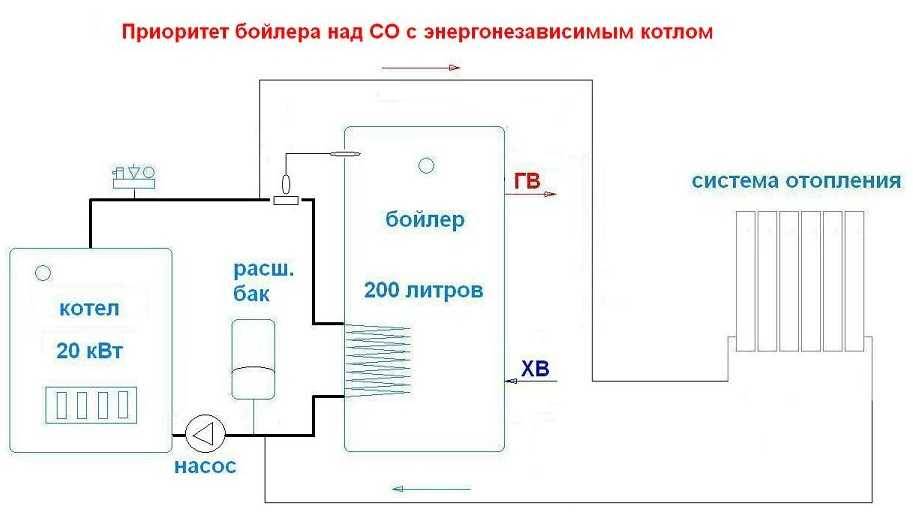

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Особенности подключения бойлера

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

• к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
• далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
• между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
• бойлер соединяют с котлом трубой обратки;
• в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
• ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

• Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
• Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
• Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Обвязка БКН

Для согласования работы бойлера с котлом и системой ГВС важно правильно выполнить его обвязку. Чаще всего схемы есть в руководствах по эксплуатации и обслуживанию оборудования. Но некоторые производители только ссылаются на DIN 1988 «Технические правила по монтажу систем ГВС»

И если обвязка выполнена с нарушением требований стандарта, бойлер снимается с гарантии

Но некоторые производители только ссылаются на DIN 1988 «Технические правила по монтажу систем ГВС». И если обвязка выполнена с нарушением требований стандарта, бойлер снимается с гарантии.

Общие требования

Подключения воды и теплоносителя к бойлеру косвенного обмена должны быть быстроразъемными. Соединения труб с патрубками выполняется при помощи накидных гаек. Чтобы БКН можно было демонтировать для чистки накопительной емкости или замены магниевого анода, не останавливая при этом котел, на подводах должны быть установлены запорные вентили.

Со стороны теплоносителя

В качестве примера рассмотрим обвязку бойлера, подключенного в систему через гидравлический разделитель. В контуре БКН должен быть собственный циркуляционный насос. Обвязка подачи выполняется в следующем порядке (начиная от входного патрубка БКН):

1. Разъемное соединение.
2. Запорный вентиль.

Обвязка обратки немного сложнее:

1. Разъемное соединение.
2. Запорный вентиль.
3. Фильтр-грязевик.
4. Циркуляционный насос.
5. Обратный клапан.

Со стороны воды

Порядок обвязки выхода горячей воды:

1. Разъемное соединение.
2. Запорный вентиль.
3. Расширительный бак, врезанный через тройник.
4. Запорный вентиль.

Вход холодной воды обвязывают в следующем порядке:

1. Разъемное соединение.
2. Сбросной клапан.
3. Запорный вентиль.
4. Штуцер для подключения манометра.
5. Сливной вентиль.
6. Редукционный клапан.
7. Обратный клапан.
8. Фильтр.
9. Запорный вентиль.

Установка редукционного клапана необходима для согласования давлений в подающей магистрали и в БКН.

Линия рециркуляции

Если горячей водой пользуются время от времени, та ее часть, которая находится в трубе, успевает остыть. При открытии удаленного от БКН крана пользователю приходится ждать, пока она стечет. В целях экономии в обвязку со стороны ГВС устанавливают насос рециркуляции, который периодически прогоняет воду по системе.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя

Видео-инструкция по подключению БКН

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по монтажу:

https://youtube.com/watch?v=0aw_fopqIj0

Обзор обвязки БКН:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Как вам статья?

Мне нравитсяНе нравится

Как работает водонагреватель косвенного нагрева?

Бойлер косвенного нагрева выглядит вот так в разрезе.

Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.

Когда бойлер косвенного нагрева горячий

Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.

Когда бойлер косвенного нагрева холодный

При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.

При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.

При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.

Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.

Летний режим накопительного водонагревателя косвенного нагрева.

В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.

У напольных котлов есть функция «Лето». Принцип тот же самый.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее. В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
