Охранно-пожарная сигнализация в квартире: устройство, схема, подключение самостоятельно

Размещение датчиков

Датчики противопожарной безопасности можно устанавливать как на потолке, так и на стенах. Но придерживаясь определенных норм:

• расстояние от стен и углов – 450 см;
• расстояние между датчиками (при условии, что потолок одноуровневый) – не больше 900 см.

На первый взгляд, нормы абсолютно демократичны, но загвоздка в том, они рассчитаны лишь на удобное конфигурирование системы пожарной сигнализации в общем. Сразу предупредим, что на деле подобное расположение датчиков далеко не всегда возможно. Почему? Тут есть две причины. Во-первых, монтаж датчиков на стену допускается только в том случае, если расстояние до поверхности потолка будет составлять не меньше 20 см. В противном случае сохраняется риск попадания устройства в дымовой карман, что может спровоцировать ложное срабатывание. Во-вторых, чувствительность датчика находится в непосредственной зависимости от расстояния до потенциального источника возгорания.

Важно! Если на потолке установлены балки, датчики необходимо располагать только на их нижних, а не боковых поверхностях. Также не рекомендуется установка приборов между балками, так как увеличивается вероятность попадания в дымовой карман, а это чревато нарушением функционирования системы.

Проблемы и их устранение

Ожидаемо, что все подключаемые противопожарные системы всегда должны быть в активном и исправном состоянии. И первая проблема здесь возникает из столько долгой бесперебойной работы и отсутствия профилактики. Таким образом, все воспринимают работу датчика как должное, хотя на деле в него может:

• забиться пыль: необходимо регулярное очищение;
• сбиться питание: проблемы с контроллером;
• брак: он проверяется за счет регулярного тестирования.

Все это свидетельствует о том, что причиной сбоя в работе выступает халатность по отношению к приборам и тому помещению, что они обслуживают. Однако если невозможно улучшить те условия, в которых они расположены, то рекомендуется лучше проработать систему пожарной безопасности. Это снизит ложные срабатывания и позволит продлить срок эксплуатации устройства, если вовремя проводить все профилактические работы.

Большая часть проблем также возникает еще на этапе, когда датчики только подключаются, что происходит по двум причинам:

1. Неправильное подключение. К таковым случаям можно отнести все те моменты, когда подключение осуществляется либо самостоятельно, либо непрофессионалом. В худшем случае это может привести к короткому замыканию, однако в большинстве случае все ограничивается простой неработоспособностью датчика. Тем не менее, это по-прежнему наносит ущерб.
2. Неверные сертификаты. Существуют технические стандарты, а также соответствие устройств по отношению к подключаемым системам. Именно сертификаты позволят получить эту техническую совместимость, а также проверить то, насколько датчик совпадает с регламентом к установке в конкретной стране.

Все прочие проблемы, что касаются сбоев в работе конкретного узла или неправильно настроенной системы не так опасны, потому что диагностируются еще на этапе установки. Однако это не значит, что ими можно пренебрегать. Это лишь говорит о том, что они опасны не так, как прочие.

Теперь, когда есть вся информация о выборе и подключении пожарных датчиков, никаких проблем не возникнет ни при покупке, ни при установке. Тем не менее, это лишь базовые знания, которые подойдут большинству. В некоторых случаях придется обращаться к специалистам, потому как воспользоваться общими советами попросту невозможно. И главное помнить, что пренебрежение этими правилами может привести к большим потерям в будущем.

Датчики в квартиру

Какие и сколько пожарных детекторов нам надо поставить в квартиру?

Давайте заглянем в названный выше СП 5.13130.2009, описывающий системы ПБ.

В Приложении А у Таблицы А.1 есть Примечание № 2.

В нем говорится, что датчики монтируются в передней комнате и служат для открытия клапанов дымоудаления и включения воздушного подпора.

Также строения высотой более 3-х этажей оснащаются дымовыми оптико-электронными детекторами. Разберемся сначала с прихожей.

1. По п. 6.2 Таблицы А.1 все высотные постройки более 28-ми метров обязательно оснащаются системой ПС.
2. Пункт 14.5 утверждает, что запускать противодымную вентиляцию рекомендовано при срабатывании минимум двух газовых или дымовых детекторов.
3. Расстояния между датчиками определяются по Таблице 13.3.
4. Количество детекторов в прихожей зависит от схемы пуска противопожарных установок по пп. 14.1, 14.2, 14.3.

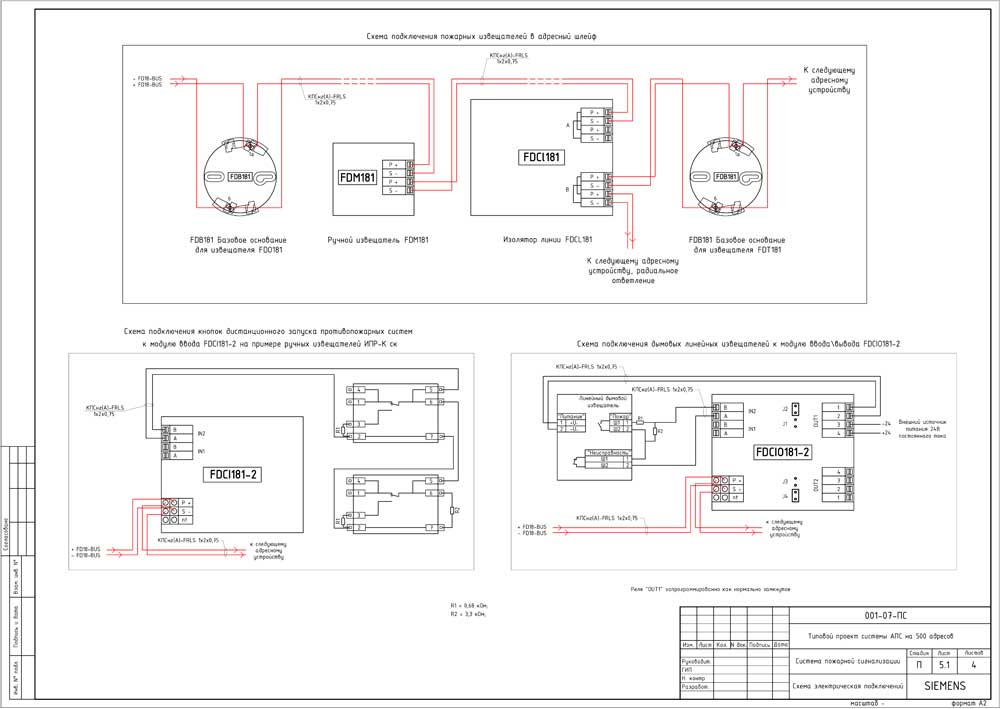

В документах по проектированию АПС часто указывается архитектура шлейфов.

• Неадресные системы – отдельный шлейф для каждой квартиры.
• Адресные системы – ответвления луча от кольцевой связи из коридора.

Такая организация предусматривается, чтобы в случае выхода из строя датчиков, например, в одной квартире, независимо от того ПС оставалась работоспособной.

Для жилых комнат установлены другие правила монтажа извещателей.

1. Здания высотностью от 3-х этажей и выше оборудуются автономными датчиками дыма.
2. Размещаются детекторы согласно разделу 13.11 СП 5.
3. По п. 13.11.1, оптико-электронные детекторы ставим по одному в каждой комнате в том случае, если площадь охвата одного пожарного датчика не меньше площади охраняемой комнаты.

Из названных положений Свода Правил видно, что в прихожую надо ставить датчики тепла, газовые или дымовые извещатели, подключенные к общей линии ПС, а в жилом помещении – автономные датчики.

Но что если у нас квартира-студия?

Если Ваше жилье представляет собой и жилую комнату и кухню и прихожую, то это жилье может рассматриваться так.

• Вся площадь квартиры определяется как передняя комната (прихожая).
• Площадь жилья определяется как жилая комната.

Иначе, в одно помещение квартиры-студии Вам надо устанавливать пожарные датчики обоих видов для контроля ими всей площади жилья.

Правила установки датчиков

Извещатели и провода, их соединяющие, являются ключевым узлом системы, гарантирующим ее надежность и правильность работы. Поэтому выбирать их необходимо с особой тщательностью.

В продаже есть специальные сигнальные кабели двух и многожильные. Они могут быть спрятаны под декоративной обшивкой, чтобы не портить внешний вид помещения.Извещатели, их выбор – вопрос особый. Для частного жилья лучший вариант – герконовые.

На них распространяются правила установки датчиков сигнализации, регламентируемые ГОСТом. В кухне по возможности устанавливают комбинированные модели, реагирующие на тепло и задымление.

Смотрим видео, о правиле установки дымового датчика:

При монтаже следует придерживаться существующих норм размещения:

• Между датчиками – до 9 м
• От стен и углов – 4,5 м

Но эти значения рассчитаны на удобство конфигурирования определенной системы, на самом деле расположить их так не всегда доступно. Так монтаж сигнализации на стене возможен если расстояние до потолка составляет около 0,2 м, это поможет избежать ложных срабатываний. Чувствительность прибора зависит от расстояния до возможного источника пожара. При этом контролируемая площадь в пустом помещении с высотой потолка 3,5 м составит для извещателей по:

• Дыму – 85 м²
• Пламени – 25 м²

Чтобы произвести точный расчет расположения устройств в комнатах с обстановкой потребуется компьютерное моделирование или профессиональные навыки. Если вы решите заняться этим самостоятельно, то считайте, что один датчик контролирует квадрат со сторонами равными высоте потолка (не более 4 м).

Значит между двумя соседними приборами должно быть расстояние, соответствующее принятому значению. В таком случае крайние извещатели устанавливают на половине длины стороны квадрата от стены.

Следующий этап монтажа системы пожаро — охранной сигнализации – включение датчиков в шлейф. Он выполняется строго по инструкции, прилагаемой к каждому прибору. В ней указана схема подключения датчиков пожарной сигнализации в систему. Шлейф луча должен заканчиваться терминирующим резистором.

Стоимость установки оборудования профессионалами

От чего зависит цена на монтаж сигнализации? Этот вопрос интересует многих. Рассмотрим факторы, влияющие на стоимость установки. Во-первых, цена зависит от площади и особенностей помещения.

Естественно, что количество приборов соответствует размерам комнаты, следовательно, возрастает и стоимость установки датчика.

Однако при наличии в помещении перегородок, воздуховодов число приборов может быть увеличено как минимум вдвое.

Назначение объекта также влияет на стоимость монтажа. В зависимости от данного фактора выбирается тип системы. Цены на установку зависят от ее сложности.

Во-вторых, существует различие в стоимости между проводной и беспроводной сигнализацией. Последняя обойдется на 30% дороже. Более подробно в статье Какую выбрать беспроводную пожарную сигнализацию.

В-третьих, способ прокладки. При выборе проводной системы для квартиры важный фактор – эстетика помещения. Чаще всего выбирают скрытый способ прокладки, а это еще 10% к общей стоимости.

В-пятых, интеграция с другими охранными системами добавит еще 10%.

Как видите факторов, от которых зависит цена более чем достаточно. Возможно монтаж выполненный самостоятельно позволит сэкономить определенную сумму, но он должен быть выполнен с учетом всех нормативных требований.

Делаем монтаж самостоятельно, советы от специалистов

Не все могут позволить себе установку пожарной сигнализации с выводом на пульт. Большинство предпочитает производить монтаж самостоятельно. В данном случае следует определиться какие помещения будут оснащаться датчиками. Например, газовые извещатели устанавливаются на кухне или в котельной, дымовые в жилых комнатах.

Далее выберите, где будут установлены датчики и другое оборудование и как будут прокладываться провода. И можете приступать непосредственно к монтажу. Подключение датчика сигнализации должно производиться при выключенном питании, не торопясь, аккуратно. Выполнив монтаж необходимо проверить работу всех извещателей и системы в целом.

Внимательно изучив всю информацию по установке системы пожарной сигнализации можно выполнить ее самостоятельно. Это позволит сэкономить средства, но…

Стоит ли? Ведь малейшая ошибка в монтаже может привести к плачевным последствиям.

Беремся за сигнализацию

Датчик срабатывает при нагреве до 68 градусов, а разрыв цепи обеспечивают взведенные пружины.

В основном это приспособления, в которых есть функции не только дымового, но и теплового датчика, благодаря чему можно конкретно выявить признаки возгорания, а затем оповестить людей.

Тип, марка Стоимость, рублей Еще в древние времена люди использовали передачу информации о начале возникновения каких-то событий на расстояние в виде световых сигналов или хорошо слышимых звуков, когда на возвышенностях разжигали костры либо звонили в колокола. Что такое пожарная сигнализация Первичные регистрирующие устройства — датчики — предназначены для своевременного и быстрого обнаружения первых признаков возгорания и дыма.

С помощью нее эксплуатация системы будет эффективной и безопасной. Для шлейфов выбирают провода с медными жилами и прокладывают их с возможностью обеспечения контроля технического состояния. Во-вторых, при балках на потолке датчики нужно размещать на их нижних поверхностях, а не на боковых или в межбалочном пространстве, по той же причине.

Особенности проектирования и расчёта

Система контроля и управления доступом отключена Включение системы автоматического пожаротушения. При стабилизированном напряжении ток тоже не меняется. Жизнь современного человека связана с эксплуатацией большого количества разнообразной техники, работу которой часто отслеживают дистанционно с помощью различных видов сигнализации. Почти полное отсутствие ложных тревог.

Датчики — фиксируют задымление и подают соответствующий сигнал. Полупрофессиональные устройства работают с цифровыми сигналами.

Кроме того, различные типы приемно контрольных приборов допускают подключение различного максимального количества дымовых пожарных извещателей в один шлейф сигнализации- эта величина обуславливается суммарным током потребления датчиков. В промышленном и жилом секторе наибольшее распространение получили четыре вида датчиков, работающих на различных принципах: 1.

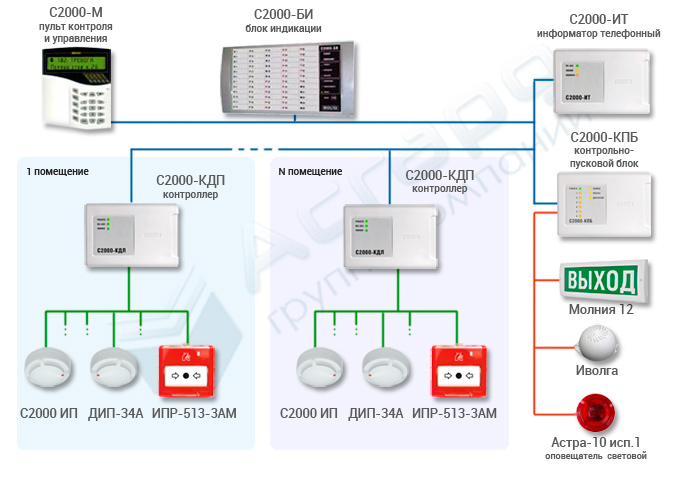

Каждый адресный извещатель рассматривается как дополнительный виртуальный вход БПК. Для пожарных входов можно также настроить дополнительные параметры: Автоматическое перевзятие — предписывает прибору автоматически брать на охрану невзятый ШС как только его сопротивление будет в норме в течении 1 с. И, наконец, датчик обозревает не всю полусферу, а его чувствительность зависит от расстояния до источника опасности. При потолочных балках, устройства устанавливаются не на межбалочном или боковом пространстве, а на нижних поверхностях. Обеспечить это можно, если установить ОПС в сочетании с другими приспособлениями.
Датчики дыма (пожарные извещатели). Эксперимент с подключением к промышленному контроллеру.

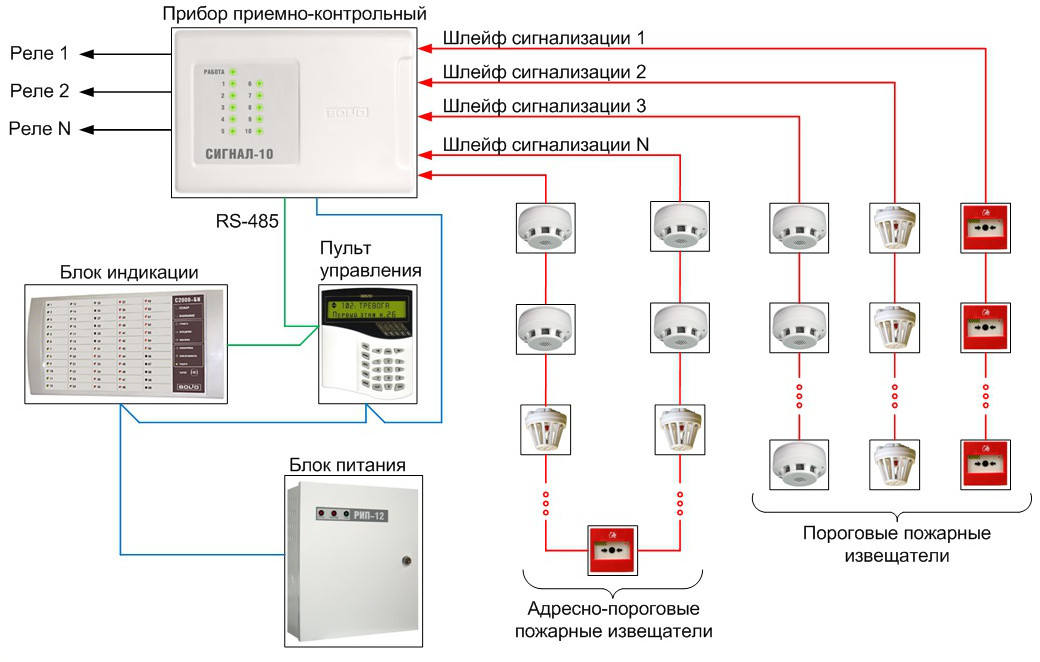

ПОДКЛЮЧЕНИЕ ПРИБОРОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Рассматривать конкретные схемы для приборов смысла мало. Для каждого ПКП существую свои клеммные колодки. Но основные моменты для пояснения основных принципов подключения рассмотреть стоит.

Во- первых, количество шлейфов различно в зависимости от назначения прибора. Для каждого провода ШС при этом могут использоваться отдельные клеммы (рис. 5а).

Иногда для экономии общий провод нескольких шлейфов объединяют (схема 5б).

Для управления внешними устройствами могут использоваться выходы на которых в зависимости от режима работы появляется или исчезает напряжения, например, для лампы.

Если питание подается через контакты реле (а) или “открытый коллектор” (б), то схема приобретает вид как на рис.6.

При использовании реле для управления аппаратурой системы передачи извещений СПИ (пультовая сигнализация), его подключение производится в соответствии с инструкцией на объектовое устройство СПИ.

Отдельно нужно сказать про подключение напряжения питания.

Здесь возможны два варианта:

• от сети 220 В;
• от блока питания.

В первом случае для обеспечения бесперебойной работы пожарной сигнализации в прибор устанавливается аккумулятор (АКБ). Его параметры указываются в техническом описании.

Во втором случае ПКП имеет только клеммы для подключения внешнего источника.

Это основные электрические цепи, которые используются в пожарных ПКП. Количество выходов прибора может быть различным, как и их типы, но принцип подключения, в большинстве случаев, соответствует описанному.

  *  *  *

2014-2023 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Неисправности и способы их устранения

О них, прежде всего, читаем в руководстве по эксплуатации в специально выделенном разделе. В описании указано, что может не работать и какой метод поможет устранить проблему.

Классическими причинами является непрофессиональный монтаж и заводской брак. Выявленный брак ведет к гарантийному сроку, который составляет в среднем от 18 до 36 месяцев, но бывает и 12 месяцев.

Опытные инженеры также указывают на ложную пожарную тревогу в случае ремонта, когда пыль попадает в прибор, и он срабатывает.
Порой насекомые также служат поводом неоправданной тревоги

Помогает протирка спиртом и продувание.
Шлейфы могут периодически оповещать о пожаре при скрученных проводах, где контакт нестабилен.
Электромагнитные помехи от приборов также никто не отменял, поэтому их необходимо брать во внимание. Сезонные изменения, акустические колебания и агрессивная окружающая среда также влияют на неисправности.
Ложные тревоги зачастую свидетельствуют не о высокочувствительности извещателей, а о низком качестве

Также специалисты предупреждают, что все дешевые разработки со временем теряют уровень чувствительности. И здесь поможет только замена.

Для решения большинства трудностей по неисправности поможет проверка подключений, правильное расположение детекторов и нормальная работоспособность контактных соединений.

Также для предупреждения необнаружения пожара помогут высококачественные комплектующие извещателей.

Организация пожарной безопасности на предприятии сложная задача, которая решается простыми шагами

Обеспечить должный уровень безопасности на любом объекте несложно, нужно последовательно решить такие задачи:

Определение рисков

Выявлять опасные участки и места, где требуется сигнализация, должны специалисты, обладающие необходимыми компетенциями.

Проектирование и монтаж

Разрабатывать проект и осуществлять монтаж имеют право только специалисты. Любой надзорный орган потребует от руководства компании соответствующие подтвердительные документы.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

Каждый сотрудник предприятия должен твердо знать свои обязанности и действия в чрезвычайной ситуации. Одни — переходит к руководству событиями, другие – дисциплинированно следуют к выходу. Весь персонал должен уметь обращаться с огнетушителями, комплектами и иметь некоторые навыки поведения при пожаре.

Соблюдение правил и норм эксплуатации технических средств

Технические средства противопожарной безопасности сохранят работоспособность и функционал только в том случае, если будут соблюдаться правила их эксплуатации и выполняться своевременное техническое обслуживание.

Видео:

https://youtube.com/watch?v=eL4GZfmaLwo

Подключение сигнализации на примере типичных датчиков

Первый этап. Определите нужное количество датчиков сигнализации. Для определения необходимого числа контроллеров вам нужно знать площадь обслуживаемого помещения и высоту потолка. В действующей нормативной документации сказано, что если потолок имеет высоту не более 350 см, то для обслуживания 80 м2 достаточно одного датчика. Одновременно с этим правила пожарной безопасности требуют, чтобы даже в самом маленьком помещении стояло не менее двух контроллеров. Руководствуйтесь последним правилом.

Второй этап. Разметьте места для установки пожарных датчиков. Максимально допустимое расстояние от стены до датчика по нормативным документам составляет 450 см. Непосредственно датчики нужно устанавливать с шагом не менее 900 см. это правило актуально для тех ситуаций, когда потолок является одноуровневым и его высота не превышает 350 см.

Третий этап. Зафиксируйте датчики на размеченных местах и подключите их к источнику питания с помощью двухжильных проводов. Между собой датчики соединяются последовательно. В колодке последнего контроллера нужно установить резистор.

Четвертый этап. Протестируйте каждый датчик после подключения. Для этого зажгите свечу и проведите ее пламенем возле детектора.

В случае если пожарная сигнализация сработала безо всякого намека на возгорание, вам нужно выполнить несколько простых действий для ее отключения. В противном случае громкие звуковые оповещения и срабатывание ненужных дополнительных средств доставят вам массу хлопот.

Первый вариант. Узнайте, почему сигнализация вообще сработала. Нельзя выключать систему без предварительной проверки всех обслуживаемых помещений. Качественные системы крайне редко срабатывают безо всяких на то причин. Может в какой-то комнате дома произошло задымление либо настоящее возгорание. При наличии «раздражителя» ликвидируйте его, и система отключится самостоятельно. Обязательно проверьте состояние электропроводки.

Второй вариант. В случае если никаких причин для срабатывания сигнализации вы не обнаружили, приступайте к ее отключению. Порядок отключения зависит от типа конкретной системы. Наиболее простой вариант – отключить сигнализацию от источника питания. Однако этот вариант можно рассматривать исключительно в качестве временного решения проблемы, т.к. с отключенной сигнализацией вы ставите под угрозу безопасность дома и всех, кто в нем находится.

Третий вариант. Если в доме установлена централизованная панель управления, отключите сигнализацию с нее. В некоторых ситуациях данная процедура требует ввода специального кода. Если он вам неизвестен, свяжитесь с компанией, которая занимается обслуживанием вашей пожарной сигнализации.

Четвертый вариант. Если контроллер сильно запылился, к примеру, при проведении ремонтных работ, для отключения достаточно будет снять с датчика лицевую панель и потереть его «внутренности» ватной палочкой, слегка смоченной спиртом. Если проблема была именно в этом, после подобной чистки сигнализация отключится. Впредь следите за состоянием датчиков и своевременно выполняйте их чистку.

Пятый вариант. При необходимости отключения пожарной сигнализации в каком-нибудь отдельном помещении, можете обмотать датчик клейкой лентой. Однако после подобной обработки контроллер станет бесполезным. Уберите скотч сразу же после определения и устранения неисправности.

Шестой вариант. Если ничто из вышеописанного не помогло, воспользуйтесь самым радикальным решением – перережьте провода, подключенные к датчику. Пожарная сигнализация выключится, однако станет полностью бесполезной, пока вы ее не отремонтируете. Постарайтесь как можно быстрее разобраться с причиной ложного срабатывания датчиков и устраните неисправности.

Таким образом, в самостоятельном монтаже пожарной сигнализации нет абсолютно ничего сложного. Нужно лишь детально разобраться в последовательности подключения датчиков и выполнить все по инструкции. Обязательно ознакомьтесь с рекомендациями производителя. Многие современные системы имеют ряд особенностей, которые нужно уточнять в отдельном порядке. От правильности монтажа и подключения датчиков зависит ваша безопасность, помните об этом.

Удачной работы!

Общие сведения о подключении

Подключение инфракрасных детекторов движения осуществляется в зависимости от области использования. Подключение датчика движения для охранной сигнализации осуществляется представителями компании выполняющей установку системы безопасности. Подключение детектора движения для включения освещения можно выполнить самостоятельно. При этом необходимо соблюдать правила техники безопасности и подключать прибор строго по прилагаемой схеме.

Любой датчик движения обладает определёнными параметрами:

• Длина зоны обнаружения по горизонтали;
• Угол захвата объекта по горизонтали;
• Угол захвата объекта по вертикали;
• Чувствительность;
• Напряжение питания.

Общая зона захвата детектора движения складывается из расстояния от датчика до точки обнаружения объекта, и углов обзора в горизонтальной и вертикальной плоскости. Как только объект (человек) окажется внутри этой зоны, сработает сенсор, управляющий работой реле. Оно, в свою очередь, включит какое-либо устройство. Это может быть прибор охранной сигнализации, сирена или источник света.

От чувствительности зависит реакция инфракрасного сенсора на массу объекта. Очень часто детекторы движения, используемые в охранной сигнализации, подают ложную тревогу, реагируя на собак или кошек. Охранные датчики получают питание по шлейфу сигнализации, которое варьируется в интервале 12-24 В.

При установке датчика, прежде всего, нужно определиться с местом его размещения. Устройство монтируется на недоступной высоте в пределах 2,0-2,5 метра. В комплекте с датчиком обычно прилагается поворотный кронштейн-основание, который крепится к стене. Он позволяет точно сориентировать детектор движения на нужную область.

Существуют определённые правила установки, которые необходимо соблюдать при монтаже инфракрасного детектора движения.

Датчики не устанавливаются:

• В зоне воздействия прямых солнечных лучей;
• Рядом с осветительными приборами;
• Вблизи радиаторов и труб отопления;
• Рядом с источниками сильного электромагнитного излучения.

Нарушение этих правил приведёт к многочисленным ложным срабатываниям, что крайне не желательно, как в системах охранной сигнализации, так и в устройствах автоматического включения света.

Многие пользователи отмечали реакцию таких датчиков на люминесцентные и светодиодные лампы. Ложные срабатывания или выход из строя электронных компонентов датчика может вызвать электромагнитное поле, а так же короткие импульсы, которые возникают при работе устройств с применением тиристоров.

Требования к установке сигнализации в многоквартирном доме: нормы и правила

Многоквартирные дома по причине постоянного присутствия большого количества людей несут повышенный риск пожара. Устанавливать или нет систему оповещения в квартире – это дело собственника. В высотных многоэтажках установка сигнализаций в помещениях общего пользования обязательна.

Монтаж и обслуживание оборудования производят сертифицированные организации. Выбор типа систем производят руководствуясь правилами СНиП-31-01-2003. В домах высотой более 28 метров обязательны к установке следующие элементы:

• датчики адресные – обязательны к установке в каждом помещении жилой квартиры кроме ванной и туалета;
• устройства составляющие системы автоматического пожаротушения – допустимы к применению в тех же помещениях, возможна установка в квартиры;
• дымовые извещатели – устанавливаются в общих коридорах и помещениях мусоропровода;
• тепловые извещатели – желательны к установке в жилой квартире в прихожей.

Детальные требования по установке сигнализации в многоквартирном доме можно найти в сводах правил: СП54.13330.2011, СП3.13130.2009, СП5.13130.2009.

Условия монтажа

Чтобы определить, какую пожарную сигнализацию установить (в Москве), создается проект, в рамках которого:

• Находится оптимальное месторасположение контрольного пункта;
• Определяются способы монтирования коммуникаций (шлейфы проводов, средства дымоудаления, противопожарная вентиляция и т.д.);
• Выбираются модули тушения пожара, оптимальные типы датчиков и т.д.
• Фиксируется безопасное расположение сигнальных кабелей, находящихся как можно дальше от источников тепла;
• Обеспечивается безопасное место размещения контрольной панели, где ее не будет нанесен механический ущерб.

Автоматическую пожарную сигнализацию устанавливают после утвержденного соответствующими структурами проекта. Сложность системы зависит от вероятности возникновения внутри помещения пожара. Пожарная сигнализация в маленьком помещении может быть неадресной, так как не придется долго искать очаг возгорания. Для пространств большой площади (например, в Домодедово) устанавливают адресно-аналоговую сигнализацию, позволяющую локально определять место возгорания благодаря адресам датчиков.

Эксплуатация и установка

Схема подключения тепловых датчиков дается в инструкции по эксплуатации, однако, могут возникнуть трудности.

Требования ГОСТ Р 53325-2009, пункт 4.2.5.1, обязывают снабжать извещатели тепловые встроенным или выносным оптическим индикатором.

При расчете номиналов резисторов дополнительных берите во внимание электрические составляющие подключаемых светодиодных индикаторов. Смотрите в паспорте прибора на падение напряжения типовое и максимальное, которые указывают на предел параметров

Для удобности монтажа лучше брать светодиодные неполярные индикаторы

Смотрите в паспорте прибора на падение напряжения типовое и максимальное, которые указывают на предел параметров. Для удобности монтажа лучше брать светодиодные неполярные индикаторы.

Замкнутые нормально контакты тепловых устройства соединяются с шлейфом так же, как и у дымовых. Отличие в том, что в дежурном состоянии у тепловых датчиков электроток не потребляется, а в активном режиме его меньше, чем у дымовых.

У тепловых датчиков пожарной сигнализации в схеме подключения есть следующие сопротивления:

• Rбал.,
• Rок.,
• Rдоп.

Изучаем руководство по эксплуатации прибора контроля и учитываем номиналы резисторов.

Rбал. аналогичен Rдоп., но в комплекте контрольного прибора его нет, придется купить дополнительно.

В обычном режиме датчики коротко замкнуты, а значит, сопротивление Rбал возникнет только в том случае, если один или двое из приборов сработают. И тогда сможет сформироваться сигнал “Тревога”.

Для контроллеров “Мираж
” есть нижеследующая схема

Если сработает один, то поступит сигнал “Внимание”, если второй — последует команда “Пожар”

Обозначение теплового извещателя на схеме, а также других составляющих следующее:

• ШС
  – шлейф сигнализации,
• ИП
  — извещатель пожарный тепловой,
• ИПР
  – извещатель пожарный ручной,
• ДИП
  – дымовой извещатель пожарный.

Условное графическое обозначение автоматического теплового извещателя по требованиям нормативной документации — .

Нормы и особенности установки/подключения тепловых датчиков регулируются сводом правил системы противопожарной защиты 5.13.130.2009 с последними изменениями от 20.06.2011 г.

Из таблицы 13.5.становится известным расстояние между тепловыми точечными устройствами, а также между ними и стеной (не забудьте об исключениях, указанных в пункте 13.3.7).

Нетрудно догадаться, что от высоты помещения зависит охватываемая датчиком площадь. При этом многие устанавливают по два устройства в каждом помещении на случай выхода из работы одного датчика.

Расстояние от одного к другому должно ограничиваться половиной рекомендуемого. Но это действует при точечных неадресных датчиках. Адресно-аналоговые в дублировании не нуждаются, так как у них совершенно иной принцип работы.

• При расположении сенсоров в помещениях нужно учитывать особенности распространения продуктов горения в них.
• Неэффективно устанавливать тепловые датчики в “мертвых” зонах, там, куда горячий воздух доберется в последнюю очередь, и противопожарный прибор сработает слишком поздно.
• Так, прокладывая термокабель линейного теплового извещателя, не надо этого делать в 15-20 см от углов по потолку и стенах.
• Не стоит забывать и о вытяжках, кондиционерах, — расположите прибор не менее чем на метр от них.

Физические законы рождают принципы, которые лежат в основе установки пожарных извещателей:

• плоский потолок защищается по окружности, лежащей в горизонтальной поверхности;
• нужно учитывать расстояние от перекрытий помещения.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Подробно о том, как почистить котел от сажи в домашних условиях: пошаговая инструкция.

Возможные неисправности после монтажа

Ненадлежащая профилактика — вот основные причины неполадок в пожарной сигнализации. Другими словами, надо постоянно проводить все профилактические работы. Очень часто выходят из строя дымовые датчики, поскольку в их камеру попадают разнообразные частицы и другой мусор. Однако встречается обрыв шлейфа или системные ошибки, которые также становятся причиной неисправностей.

Рассматривая пожарную систему сигнализации, выделяются основные неполадки:

• Отказ шлейфа;
• Сбой даты, а также времени;
• Подача электричества с перебоями;
• Неполадки в линии телефона или основного модуля;
• Неисправная сирена;
• Разряженные аккумуляторы.

Часто существенный урон пожарной сигнализации приносят загрязнённые и сильно запылённые рабочие помещения, высокая влажность или высокая температура. Также причиной выхода из строя ОПС становятся и банальные причины, например, обрыв кабелей, из-за чего сигнализация может даже без возгорания пищать, мигать и так далее. Но наиболее серьёзной причиной неполадок всё-таки становится вмешательство неквалифицированных специалистов, самодеятельность или подходящий к завершению срок эксплуатации.

По какому принципу работает система пожарной сигнализации

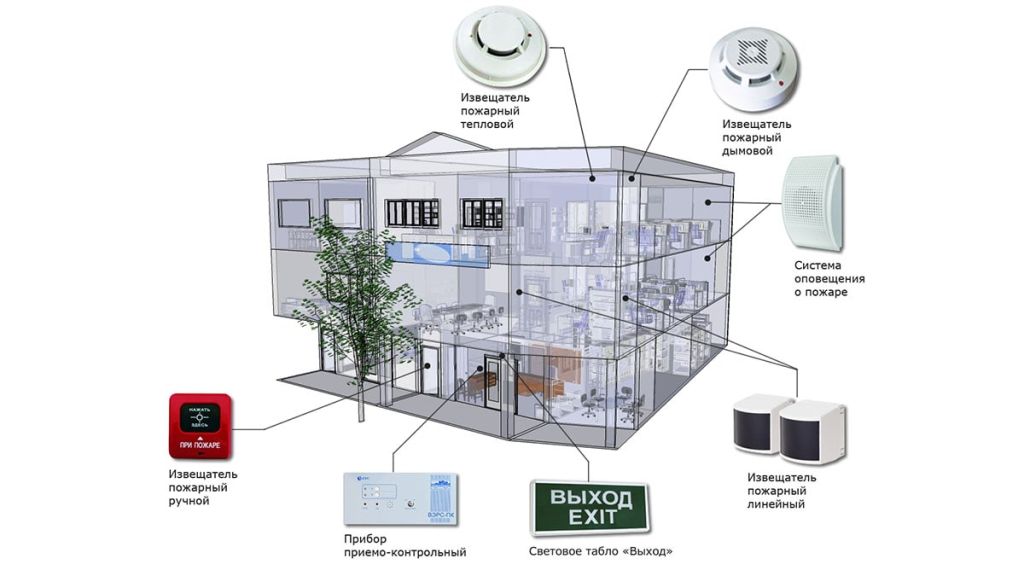

Схема устройства ОПС

Благодаря тому, что был установлен программно-аппаратный диспетчер, вы всегда увидите очаг возгорания на плане объекта. Если был установлен на сигнализации полуавтоматический режим, то после того, как от неё поступит тревожный сигнал, служба охраны должна включить систему оповещения персонала о возгорании и при этом активировать визуальные, голосовые, а также речевые сообщения.

Когда подтвердится пожарная тревога в здании, основной сигнал передаст в СКУД — систему «сообщение» и тем самым приведёт все элементы сигнализации в режим срочной эвакуации персонала. Также сигнал поступит в систему управления разными инженерными сетями строения, после чего они перейдут в режим работы пожарной опасности.

Пожарное устройство, работающее в автоматическом режиме, выполняет такие функции:

• Выявление зоны возгорания;
• Обнаружение очага после 2-х разового подтверждения от момента регистрации;
• Контроль неполадок сети на короткое замыкание, а также обрыв с привязкой до плана здания;
• Обнаружение очага на изначальной стадии;
• Управление разными блоками с выведением полученных результатов на АРМ диспетчер;
• Просмотр противопожарного состояния площадей строения на детальном, а также общем плане, которые отображаются на пульте диспетчера в текстовом и графическом формате.

Как правильно установить пожарную систему

Аспекты монтажа:

• Приемно-контрольная панель, устройства управления монтируются на объекте, где постоянно есть дежурные работники.
• При отсутствии сотрудников установка производится с учетом того, что есть другой объект, куда посылается информация о текущем состоянии подконтрольной территории. При этом, незаконный доступ должен быть запрещен.
• Обеспечивается резервный емкостный объем линии связи и приемно-контрольного пульта для дальнейшего расширения системы при необходимости.
• Монтаж контрольно-приемного оборудования производится на стеновые поверхности из негорючих материалов.
• Стены, перегородки из легковоспламеняющихся материалов обшиваются листом стали 1 мм или другими негорючими средствами (10 мм), затем контрольно-приемные приборы устанавливаются.
• Негорючая основа выступает за края управляющего оборудования на 100 мм и больше.
• Расстояние от потолочного перекрытия (негорючий материал) до управляющего прибора – 1 м.
• Расположенные рядом приемные, управляющие приборы отстоят на 50 мм.
• Помещение дежурного персонала размещается на первом этаже, цоколе. На других этажах размещение допускается, если соблюдены требования: выход в коридор или холл, примыкание двери к лестничной площадке, быстрый доступ на улицу.
• Расстояние от дежурного поста до комнаты рабочего персонала – до 25 м.
• Площадь помещения дежурного поста от 15 м².
• Комфортное естественное (освещенность 100 лк), искусственное (150 лк) освещение.
• Относительная влажность воздуха 80%, температурный диапазон 18-20⁰ С.
