Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Требования к укладке кабеля

Рассмотрим некоторые правила прокладки кабельных линий под землёй поподробнее:

1. Глубина залегания кабеля. Она ориентируется на уровень промерзания земли и проходящих поблизости грунтовых вод. Эти факторы оказывают негативное воздействие на изоляцию проводов. ПУЭ на эту тему строго рекомендует делать заглубление не менее 0, 75 метра (касательно низковольтных линий). Меньшее залегание грозит нанесением повреждений от случайных земляных работ или движения тяжёлой техники.
2. Надёжная защита от механических повреждений достигается укладкой труб или гофрированных рукавов. Эта мера не только убережёт кабель от сезонных колебаний грунта, но и облегчит демонтаж старого и прокладку нового провода. При небольшой протяжённости трассы и удовлетворительного состояния такого канала можно просто привязать новый кабель к старому и аккуратно вытянуть.
3. Песчаная подушка гарантирует дополнительную защиту от внешних воздействий. Она предохраняет изоляцию от соприкосновения с возможными жёсткими и острыми включениями в земле. Подсыпку наносят под кабель и с обязательным уплотнением песка сверху. Контрольная лента укладывается в канал в 25 сантиметрах для предупреждения о проходящей здесь электрической трассы. Такая глубина объясняется размерами штыка лопаты, которая не достанет до кабеля.
4. Для подземной проводки с напряжением свыше 1 тыс. вольт предусмотрена защита бетонными плитами.
5. Не рекомендуется укладывать кабели с натяжкой. Это грозит обрывом при движении пластов земли. Отмерять кабель нужно с запасом и укладывать его небольшими петлями. Это выручит при повреждении: за счёт излишка можно вырезать аварийную часть и установить муфту.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности. Высокая защищённость подземной электропроводки от повреждений механическим путём

Для этого кабель просовывается в специальную трубу или гофр шланг. Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться. Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована. Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов. Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Требования при подготовке к прокладке кабеля

 Этот этап работ требует привлечения геодезистов. И здесь должны соблюдаться требования следующего рода:

• СНиП п.3.66 гласит, что предварительно нужно осмотреть траншею, чтобы выявить места, которые могут разрушить кабель. Это могут быть солончаки, вода, острые предметы (шлак или строительный мусор). Также нужно следить за тем, чтобы кабель не проходил ближе 2м от выгребных ям. Если соблюсти все требования нельзя, то кабель нужно укладывать в асбестоцементную трубу, покрытую битумным составом. Для этого траншею нужно расширить.
• ПУЭ 2.3.83 свидетельствует, что на дно траншеи необходимо насыпать подушку из песка. Подушку следует утрамбовать. Вообще каждый слой грунта при укладке кабеля нужно утрамбовывать. Если случайно в подушку попадут крупные или острые включения, то они могут повредить кабель при утрамбовке.

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.

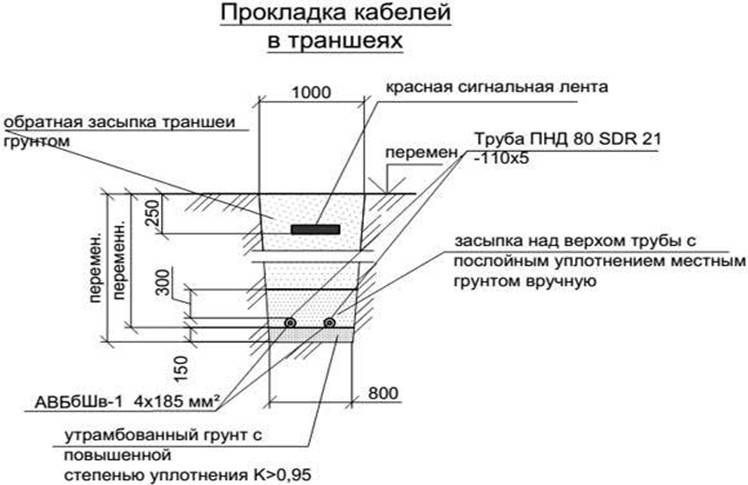

Порядок работы

Сам процесс прокладки кабеля начинается непосредственно с земляных работ. После того, как будет разработана и нанесена трасса на план, необходимо выкопать траншею, убирая острые и твердые предметы со стенок. Желательно, чтобы стенки имели небольшой уклон.

После того, как работы по выкапыванию траншее завершены, необходимо действовать по такому порядку:

1. Тщательный осмотр дна и стенок с последующим удалением всех острых и твердых предметов (камней, палок, корней деревьев и т.д.).
2. Выравнивание и утрамбовка дна;
3. Уплотнение и выравнивание песка, толщина слоя должна быть не меньше 100 мм, а лучше и вовсе 150 мм, для чего можно использовать самый обыкновенный песок из карьера, который перед этим рекомендуется просеять от посторонних элементов.

Выполнив все эти пункты переходите к дальнейшему алгоритму действий:

разложение футляров в необходимых местах;
протяжка кабеля, при этом во время укладки важно не повредить слой изоляции;
покрытие песком, не менее 25 см, который необходимо слегка уплотнить и выровнять, а вот трамбовки ногами будет достаточно;
укладка сигнальной ленты, обратите внимание, что она должна везде лежать надписями вверх;
засыпка заранее просеянным грунтом без лишних элементов, который лучше насыпать слоями, постепенно уплотняя каждый слой.

На данном этапе прокладка кабеля в земле является завершенной, но имеется еще ряд нюансов.

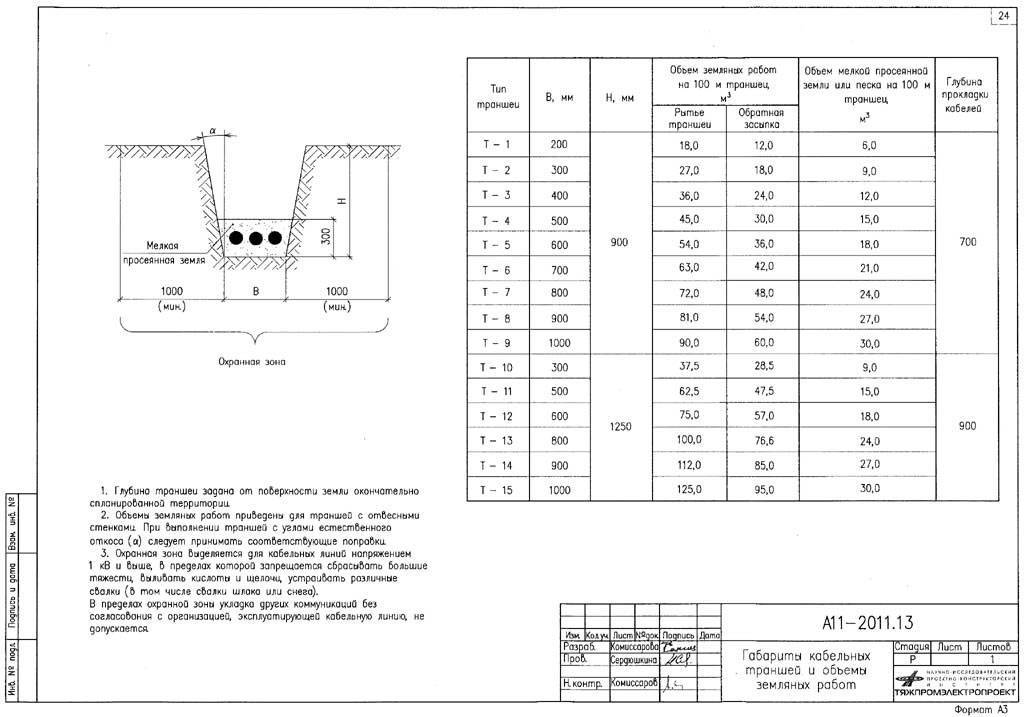

Требования к траншеям

Технология устройства траншей и монтажа линий описаны в «Правила устройства электроустановок» (ПУЭ). Обозначение траншей соответствует количеству проложенных кабелей.

Траншея не должна пролегать на глубине менее 70 см, ширина — 20 см по дну (это минимальные параметры для монтажа одного кабеля напряжением 10 кв. по требованиям ПУЭ). Ширина траншеи по верхнему краю регламентируется СНиП и ПУЭ.

Выбирая место для траншеи, следует учитывать состав грунта, расстояние до подземных вод. Рекомендуется избегать мест с подвижным грунтом, так как в таком случае необходимо предусмотреть значительный запас кабеля (во избежание обрывов).

При выборе маршрута и способа монтажа линий, следует учитывать все прилегающие здания, сооружения и инженерные сети, расстояние между ними (согласно нормам СНиП3.01.01-85). Согласование проекта производства работ (ППР) с владельцами помещений необходимо, если будет осуществлен ввод кабеля в здание.

Классификация и устройство кабелей

Общими элементами для кабелей являются: собственно токопроводящие жилы, изоляция каждой из них и общая защитная оболочка. Классифицируют силовые кабели по таким параметрам:

1. Материал токопроводящих жил (алюминий, медь). Обозначение в маркировке — А (алюминий), медь не обозначается.

2. Количество и размеры жил. Обозначение цифровое, например 3*2,5.

3. Допустимое напряжение (кабели, рассчитанные на низкое напряжение от 10 кв до 35 кв, или на высокое — до 750 кв).

4. Изоляционный материал для токопроводящих жил (резина, пластмасса, бумага, поливинилхлоридная лента).

5. Материал для внешней оболочки. Обозначение — первая буква материала.

Классификация по назначению весьма условна, т.к. все они предназначены для доставки электроэнергии от источников питания к потребителю. Отдельно можно выделить лишь взаиморезервируемые кабели, которые используют для особо ответственных задач.

При выходе из строя одного из них, второй принимает на себя всю нагрузку. Конструкция и размеры взаиморезервируемых кабелей не имеет особых отличий, отдельные требования лишь к способу их прокладки. Расстояние между ними должно быть не менее 100 см (согласно СНиП).

При закладке кабельных линий в промышленных корпусах в обязательном порядке соблюдаются следующие правила:

1. Линии кабеля располагают в местах, где возможно произвести ремонт, при открытом положении они должны быть доступны для осмотра.
2. Кабель необходимо закрывать во избежание механических воздействий, если они находятся в точках проезда транспорта, перемещения оборудования и грузов.
3. Дистанция между трассами проводки должна соответствовать нормативным показателям.
4. Промежуток между параллельно расположенными линиями должен составлять минимум 50 см. В ситуациях, когда соблюдение этого требования невозможно, а также при пересечении двух и более линий провода должны иметь протекторные покрытия от температурных и механических воздействий.
5. Проведение линий закрытым образом внутри конструкций допустимо только в защитных элементах; закрывать наглухо недопустимо.
6. Проведение линий в вентиляционных тоннелях недопустимо.
7. Запрещена прокладка кабеля открытым способом по лестничным пролетам.

Технология укладки

В первую очередь при прокладке кабелей под землей, необходимо позаботиться о траншее. Подходящая глубина при этом составляет 70-80 см. В особых случаях можно эту глубину немного уменьшить, но прокладка линий должна быть в трубах или в защитной оболочке.

Использовать металлические трубы для этого категорически не рекомендуется, хотя бы по причине их жесткости. К тому же, прокладывая кабеля в металлических трубах, возникает необходимость и сваривании их по длине всей трассы, что вызывает дополнительные расходы во времени и в материальном плане.

Пользуясь футлярами из труб, оптимальнее всего края заделывать, чтобы исключить попадание в них земли и воды. Для этого проще всего применять монтажную пену, но можно также использовать цементно-песчаный раствор или даже вымоченную ветошь. Отталкивайтесь от собственных удобств и бюджета, но помните, что кабеля внутри труб не должны быть слишком натянуты, должна присутствовать слабина.

Вторым важным вопросом после глубины является ширина траншеи. В случае с одним кабелем, она должна быть не менее 25-30 см. Если кабелей два и больше, то между каждым из них должно быть расстояние в 10 см, а от крайних кабелей до стенок расстояние должно составлять около 15 см. Таким образом и определяется подходящая ширина траншеи.

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.

Холодостойкий проводИсточник hostingkartinok.com

Проблемы и ошибки

Самые распространенные ошибки и чего нельзя делать:

1. Закапывать в траншею кабель, не предназначенный для наружной прокладки.
2. Копать траншею вплотную к фундаменту.
3. Делать глубину траншеи менее 900 мм.
4. Не обустраивать песчаную подушку.
5. Не утрамбовывать песок, укладывая провод на рыхлый грунт.
6. Укладывать кабель кольцами.
7. Использовать силикатный или пустотелый кирпич для защиты.

Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.

• Скачать бланк акта приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма 14а)
• Скачать пример типового проекта прокладки кабеля
• Скачать типовую технологическую карту на кабель

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Прокладка кабеля в земле, испытание и измерение кабеля

   Перед прокладкой кабеля измеряют сопротивление изоляции жил, а у кабелей связи измеряют сопротивление изоляции и производят проверку жил на обрыв и сообщение их между собой и с металлической оболочкой. Так как при транспортировке и перегрузке кабеля на объект изоляция кабеля может быть уже повреждена, и вы будете выполнять электромонтаж повреждённого кабеля в трубы, а потом вам придётся искать место повреждения кабеля. Для проверки жил на обрыв и на сообщение их между собой и с металлической оболочкой используется специальный телефон с лампочкой.

   При большой длине кабеля целесообразно заменять телефон каким-либо другим прибором (амперметром, вольтметром). Обнаруженные неисправные жилы вторично проверяют, а затем отделяют от пучка и перевязывают. Составляют список всех поврежденных жил с указанием номера пары жил, повива, в котором она находится, и характера повреждения.

   Электрические проверки кабелей в пластмассовой оболочке выполняют аналогично, только в схеме вместо металлической оболочки в качестве «земли» используют голую медную жилу. Для контроля изоляции жил кабеля измеряют ее сопротивление кабельными приборами или мегомметрами. Полученные данные сопоставляют с нормативным сопротивлением изоляции для того или иного кабеля при температуре 20ºС. Сопротивление изоляции измеряемого кабеля считается удовлетворительным, если равно или больше нормативного.

    Прокладка кабеля в земле, проверка кабелей

   Измерение сопротивления изоляции жил и испытание их на обрыв у сигнальных и контрольных кабелей производят при помощи мегомметра.  В зависимости от типа мегомметра им можно измерять величину сопротивления изоляции до 500-1000 МОм. При испытании мегомметром жил на обрыв, если проверяемая жила не — имеет обрыва, то при вращении ручки мегомметра стрелка его прибора будет оставаться на нуле. При обрыве стрелка отклонится влево, указывая величину большого сопротивления, что будет свидетельствовать о наличии обрыва жилы.

   По окончании электрических испытаний жилы кабеля обрезают и металлическую оболочку обоих концов кабеля на барабане запаивают; концы кабелей с неметаллической оболочкой тщательно изолируют при помощи полихлорвиниловой ленты или другим способом для предотвращения попадания в кабель влаги. При погрузке барабанов, а также при перекатывании их по земле необходимо следить за тем, чтобы направление вращения барабана совпадало с направлением стрелки на щеке барабана.

Разметка и разбивка трассы, подготовка траншей для прокладки кабеля

   Перед прокладкой кабеля производится разбивка трассы, которая в процессе проектирования выбирается с учетом наименьшего объема строительных работ, максимального использования механизмов, удобства эксплуатационного обслуживания и минимальных затрат на работы по защите кабелей от коррозии, опасных влияний и повреждений от ударов молнии. Разбивка трассы осуществляется в соответствии с рабочими чертежами, отступление от которых допускается только по согласованию с заказчиком или проектной организацией.

   Трасса прокладки кабеля выбирается по возможности прямолинейной. Участки с известковыми почвами, сточными водами, свалки и другие места, опасные в коррозийном отношении, следует обходить. Места нахождения существующих подземных сооружений определяют по технической документации или с помощью кабелеискателей и путем шурфования (об этом чуть ниже). На склонах оврагов, крутых подъемах и спусках свыше 30° и до 45° траншея должна быть вырыта зигзагообразно (”змейкой”), с максимальным отклонением от осевой прямой линии 1,5 м на длине 5 м. При уклонах от 30° до 45° прокладывается кабель с обычной броней, а при уклонах свыше 45° — с проволочной броней.

   Разметку и разбивку трассы подземной кабельной линии производят в соответствии с рабочими чертежами при помощи колышков по центру будущей траншеи и на поворотах ее, а также на прямых участках примерно через 50 м по ее длине забивают вешки-колья, которые и служат отправными точками для разбивки траншеи. На расстоянии, равном половине ширины траншеи от колышков, следует натягивать шнур, обозначающий линию одного из краев траншеи.

В процессе разбивки трасс необходимо учитывать следующее:

   При разбивке трассы прокладки кабелей в грунте необходимо соблюдать расстояния от наземных и подземных сооружений, указанных в проектной документации. При работе в пределах охранных зон подземных коммуникаций ответственный исполнитель работ обязан проинструктировать под расписку бригадира и машинистов, работающих на механизмах, об условиях производства работ, показать места прохождения подземных коммуникаций по чертежам и в натуре, обозначить границы, в пределах которых запрещено работать с помощью землеройных механизмов, а также применять ударные механизмы.

   Если кабельная трасса намечается в местах, где уже имеются действующие кабели или другие подземные сооружения, которые недостаточно точно указаны на уличном чертеже, то, прежде чем приступить к разрытию траншеи, необходимо проверить расположение этих сооружений по отношению к трассе. С этой целью по всей трассе разрывают пробные ямки — шурфы, которые должны иметь длину 1 м по оси будущей траншеи.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

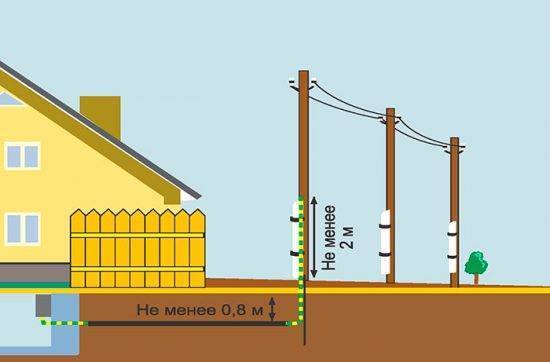

Схема: прокладка электрокабеля

1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.
