О проводке на кухне: выбор сечения, расчет мощности и оборудование электрощитка

Установка розеток и выключателей

Установка розеток и выключателей является важным этапом проведения электромонтажных работ на кухне. В это же время она одновременно является и самой простой частью устройства электрооборудования.

Для установки розеток и выключателей на кухне требуется следующий инструмент:

• Отвертки разного типа (крестовая, прямая);
• Электро отвертка;
• Уровень;
• Кусачки;
• Клещи;
• Сверло.

При установке розеток и выключателей необходимо следовать указаниям, предоставленным производителем конкретной модели. Однако, в общих чертах, процесс установки выглядит следующим образом:

1. Определить, где на стене будут располагаться розетки и выключатели. Рекомендуется подойти к этому вопросу максимально ответственно, учитывая все потребности и удобства пользования кухней.
2. Отмерить и отметить места на стене, где будут располагаться розетки и выключатели.
3. Сверлить отверстия в местах предварительных отметок.
4. Установить монтажные коробки в просверленные отверстия, используя крепежные элементы, предоставленные производителем.
5. Подключить провода от электрощитка к монтажным коробкам розеток и выключателей следуя электрическим схемам и стандартам безопасности.
6. Закрепить розетки и выключатели в монтажных коробках при помощи крепежных винтов.
7. Замаскировать зазоры между розетками/выключателями и стеной при помощи плинтуса или других отделочных элементов.

Важно помнить, что установка розеток и выключателей должна осуществляться только профессиональными электриками, которые знакомы с правилами электробезопасности. Не следует рисковать своей безопасностью и делать такие работы самостоятельно, если вы не имеете соответствующих навыков и знаний

При выборе розеток и выключателей важно учитывать их качество и соответствие стандартам безопасности. Рекомендуется использовать изделия проверенных производителей, которые обеспечивают надежное соединение и длительный срок службы

Подготовительные работы

РАСЧЕТ СУММАРНОЙ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ

Необходимо суммировать номинальную мощность каждого электроприбора (указана в техпаспорте или на шильде), используемого на кухне.

Чаще всего значение будет в пределах 10-12 кВт. При этом некоторые приборы с высокой потребляемой мощностью нуждаются в отдельной линии подключения: электроплита или отдельно духовой шкаф и варочная поверхность, водонагревательный бойлер, теплый электрический пол и т.п.

Второе место по энергопотреблению занимают такие приборы как стиральная, посудомоечная и кофе машина, микроволновая печь, аэрогриль, тостер. Если несколько таких потребителей будут подключены к одной линии электропитания, то кабель может перегреться.

Необходимо учитывать возможность одновременного подключения в сочетании с длительным использованием и применять кабель сечения от 4 до 6 мм2, как и для подключения однофазной электроплиты.

Более подробно правила проектирования и монтажа электроустановок в жилых помещениях описаны в СП 31.110-2003 и ПУЭ.

ВЫБОР КАБЕЛЕЙ И ПРОВОДОВ

Все кабеля на кухне (как и в квартире в целом) должны быть медными – ПУЭ п. 7.1.34 и СП 31-110-2003, п. 14.3. Часто возникает вопрос об использовании многопроволочных или однопроволочных (монолитных) кабелей.

Они имеют определенные отличия в характеристиках электропроводности, однако в условиях бытовой эксплуатации они практически незаметны.

Многопроволочный	Монолитный
Преимущества
Гибкий, не ломается от многократного изгиба, значительно удобнее при монтаже в труднодоступных местах.	Дешевле многопроволочного, удобнее при прокладке прямых линий.
Недостатки
Для подключения к розеткам и выключателям требуется опрессовка окончаний.	При многократных изгибах может сломаться.

Большинство электриков для разводки проводки на кухне выбирают монолитный кабель.

В соответствии с ГОСТ 31565-2012 кабель для кухни должен иметь следующие обозначения в маркировке:

• нг-LS — не распространяет горение, имеет низкое дымо и газовыделение;
• нг-HF — не распространяют горение, не выделяют галогенов.

Наиболее часто используются следующие типы кабелей:

ВВГнг-LS

— в качестве изоляции используется ПВХ со специальными добавками. При горении выделяет довольно большое количество галогенов, которые могут оказать необратимое негативное воздействие на организм человека.

ППГнг-HF

— применяют изоляционные материалы на основе полиолефинов, которые при горении не выделяют канцерогенных веществ.

Для кухни предпочтительнее использовать кабель ППГнг-HF, однако его стоимость существенно выше, чем ВВГнг-LS.

Необходимые инструменты и материалы

Важно заранее подготовить все необходимые материалы, чтобы не тратить время на их поиск в процессе работы. Материалы:

Материалы:

• медный провод соответствующего сечения и длины для каждого участка;
• распределительная коробка в запланированном количестве;
• УЗО на 40 А под энергоемкие устройства;
• УЗО на 16 А для менее мощной техники;
• сдвоенные и одинарные розетки в запланированном количестве;
• выключатель.

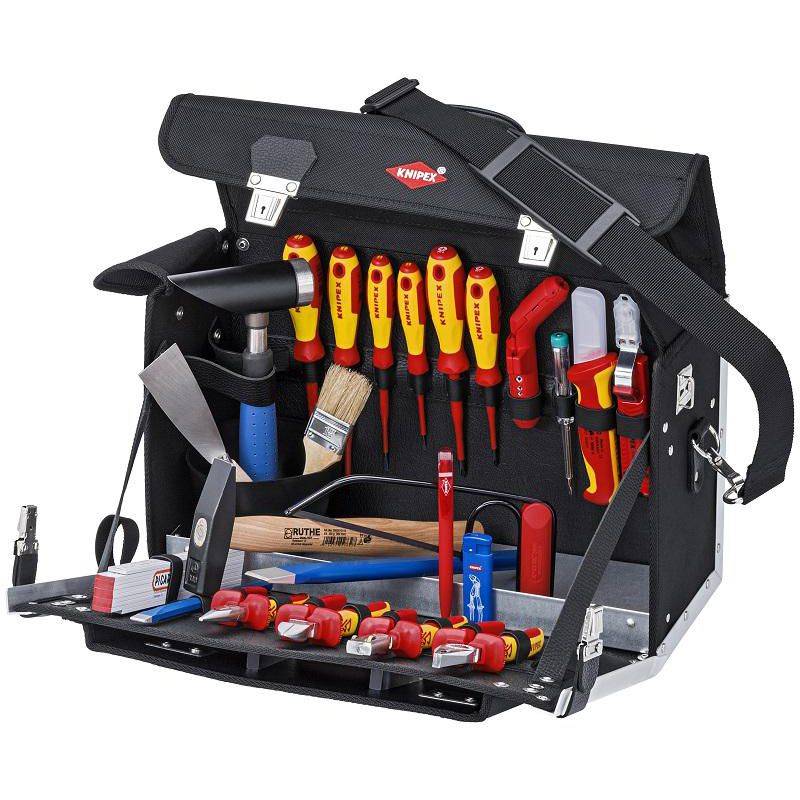

Также понадобится ряд инструментов.

Основные инструменты:

• набор отверток, включая индикаторную;
• пассатижи;
• нож;
• молоток;
• паяльник электрический;
• болгарка или перфоратор;
• шуруповерт;
• рулетка.

Выбор провода

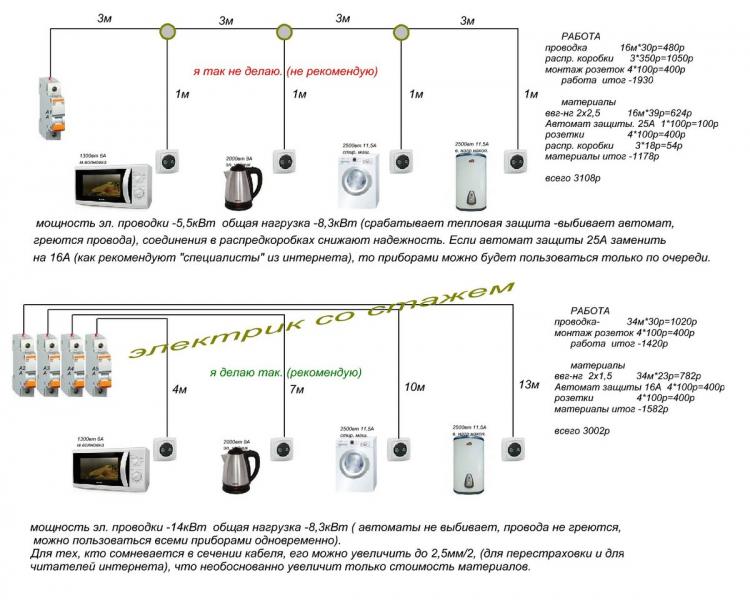

Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.

Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.

Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается. В конечном итоге подобная ситуация спровоцирует короткое замыкание

В конечном итоге подобная ситуация спровоцирует короткое замыкание.

Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.

Завершительный этап

На завершительном этапе происходит установка в запланированных местах выключателей и розеток, а также подключение проводки к сети и тестирование ее работоспособности.

В подготовленные углубления в стене устанавливаются пластиковые подрозетники. В технологическое отверстие, расположенное на его дне выводится кабель для подключения питания розетки. Подрозетник нужно выровнять по уровню и зафиксировать специальными винтами, далее он заделываются раствором алебастра.

Установка розеток производится по завершению отделочных работ. Выходящие провода подключаются к клеммным колодкам, затем фиксируется механизм выключатели или розетки и надевается пластиковая накладка.

Перед началом использования новой электрической сетью, необходимо проверить ее сопротивление. Для этого понадобиться Омметр. Он представляет собой прибор с цифровым или стрелочным индикатором. Функцию измерения также поддерживают все тестеры и мультиметры.

Перед измерением сопротивление сети нужно отключить все приборы из розетки. Перед измерением нужно подготовить прибор – установить переключатель в положение, соответствующее максимальному размеру сопротивления.

Перед замером, нужно проверить состояние прибора, так как из-за плохих элементов питания он может не работать. Для этого достаточно соединить концы щупов. Если стрелка тестера показывает нулевое значение, то значит он исправен. На цифровых мультиметра при таком измерение на экране должны также появиться нулевые показания, возможно с небольшим отклонением. Судить о целостности цепи будет возможно по факту отклонения стрелки.

Если следовать всем инструкциям и соблюдать все принципы монтажа, то электрическую проводку можно организоваться достаточно быстро и надежно. Вы сможете смело пользоваться всеми кухонными приборами, не боясь, что не хватит мощности или произойдет короткое замыкание.

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

• все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
• монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
• прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
• выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Элементы кухонной проводки

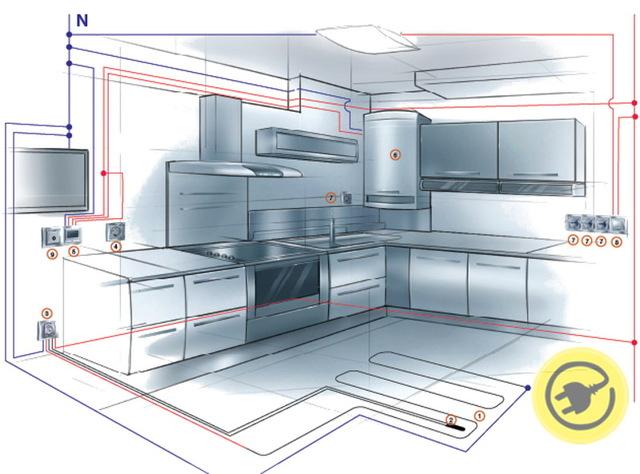

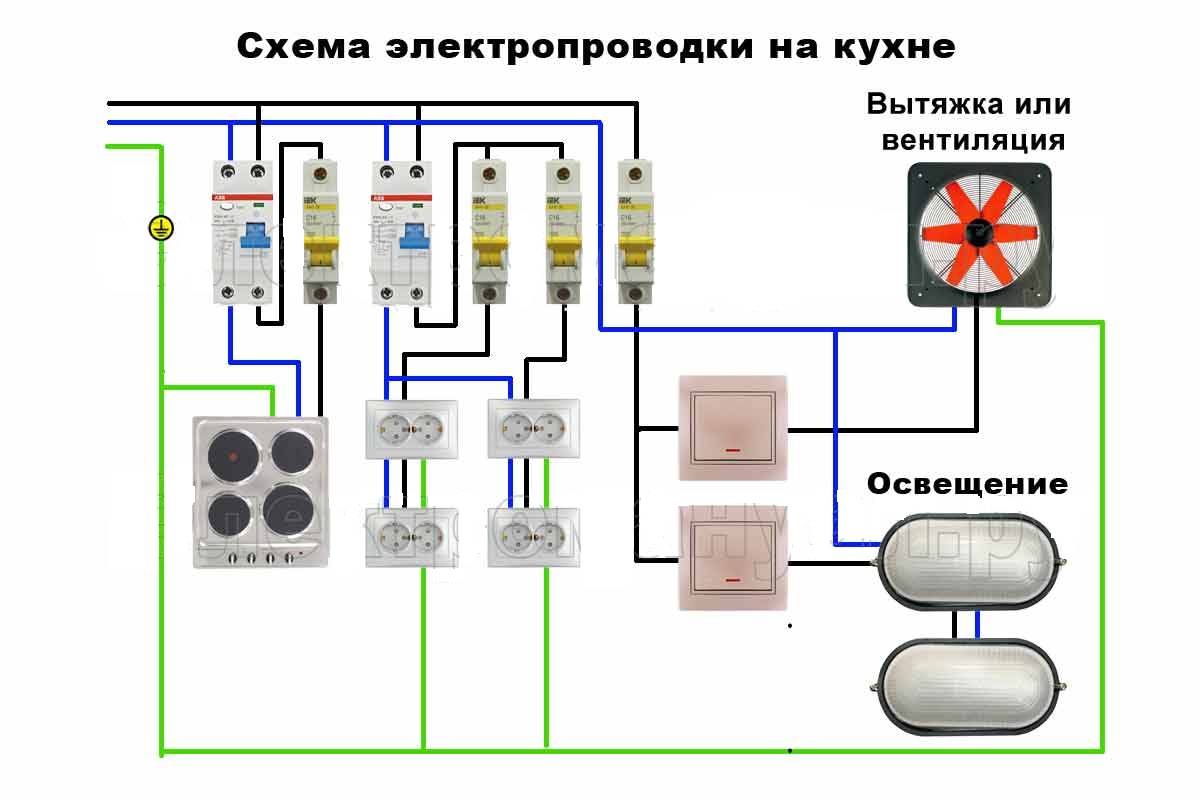

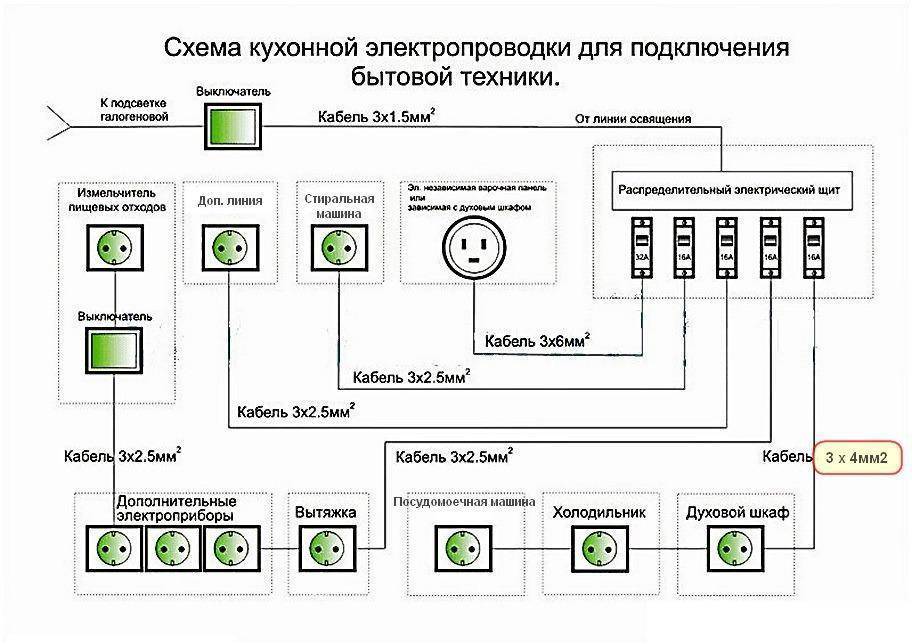

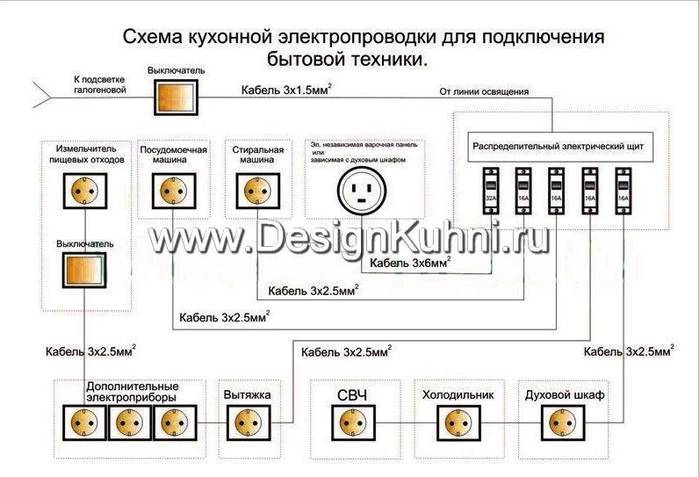

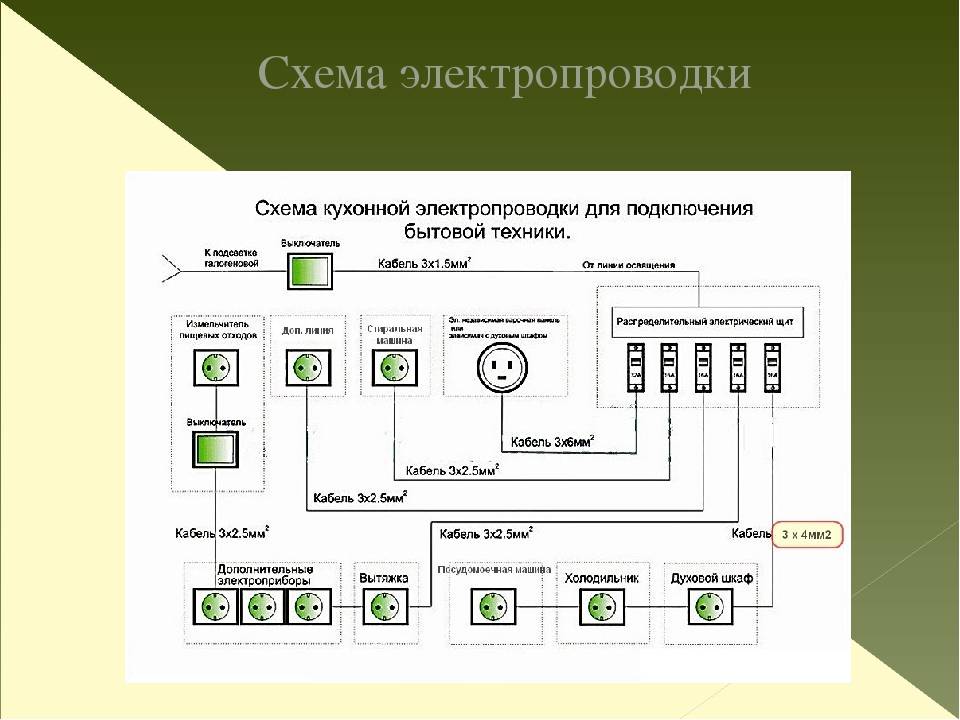

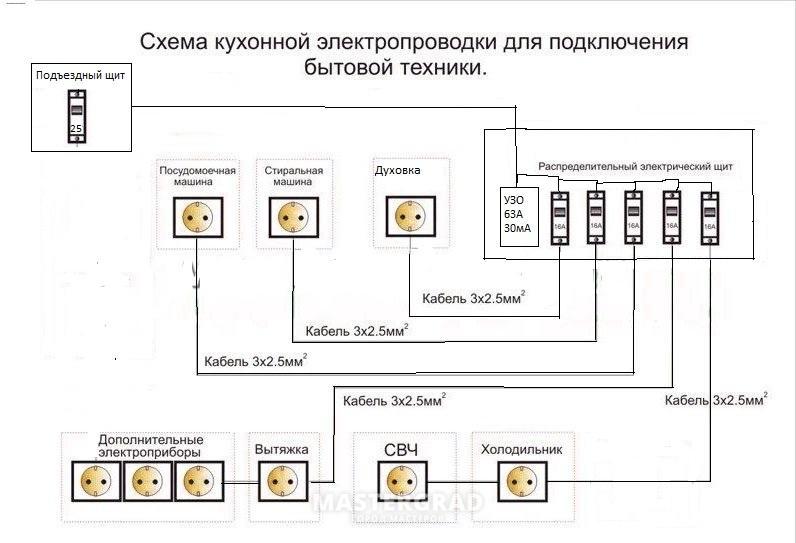

Схема электропроводки на кухне включает в себя следующие основные элементы:

• распредкоробка;
• электрические кабели и провода;
• выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку

К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

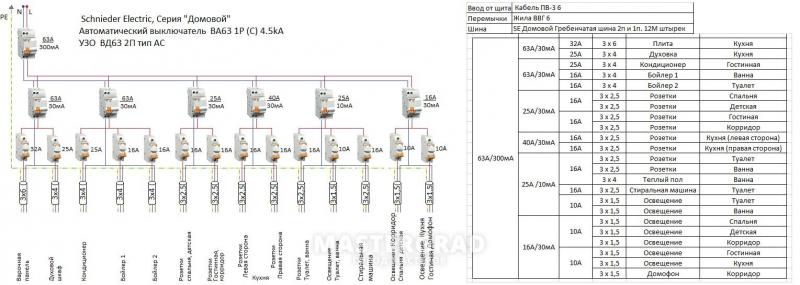

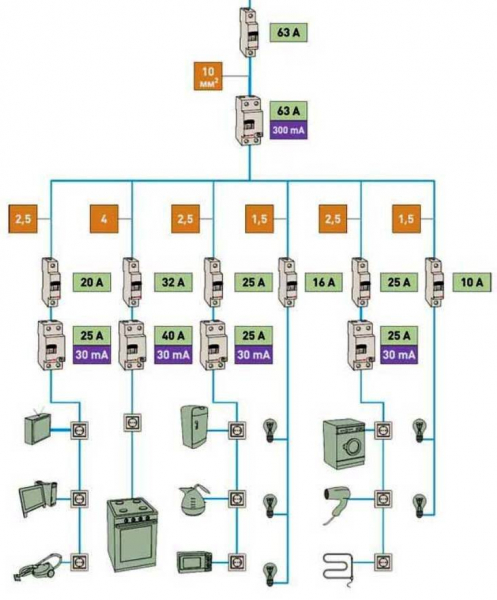

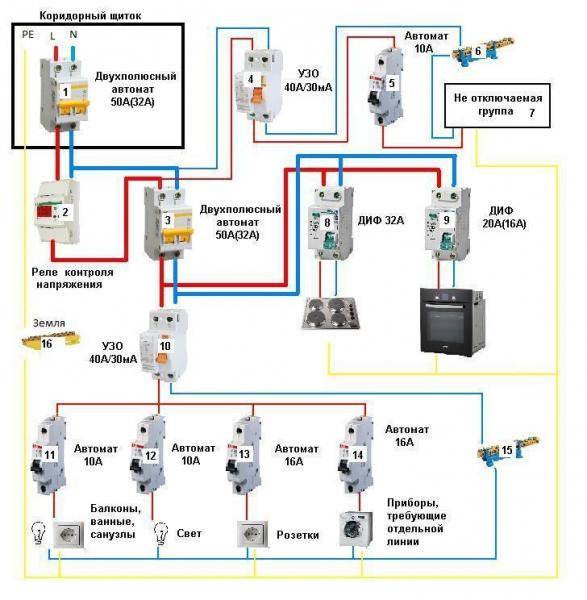

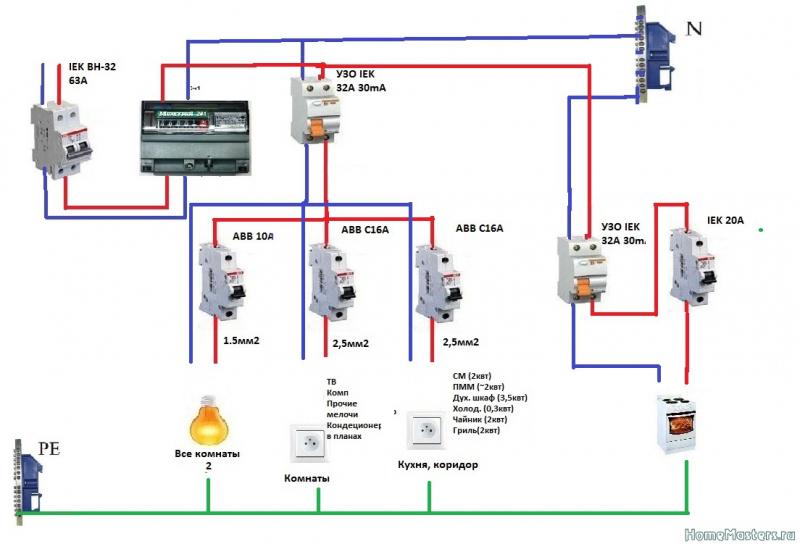

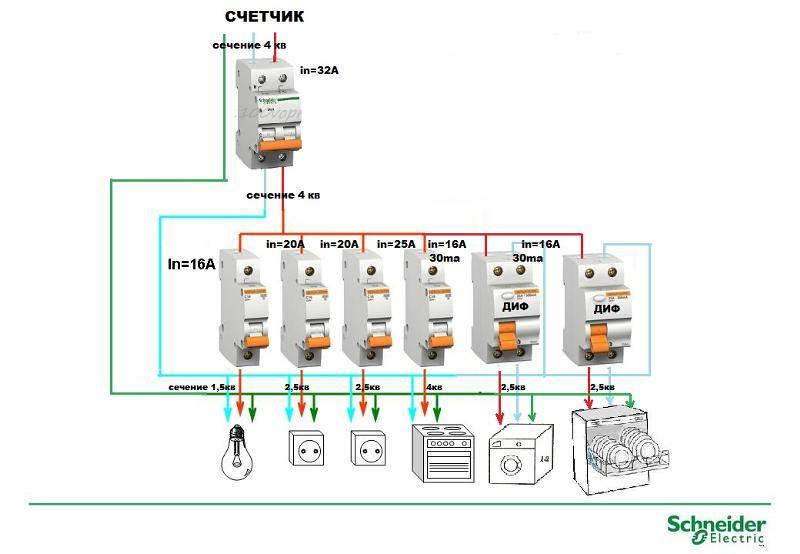

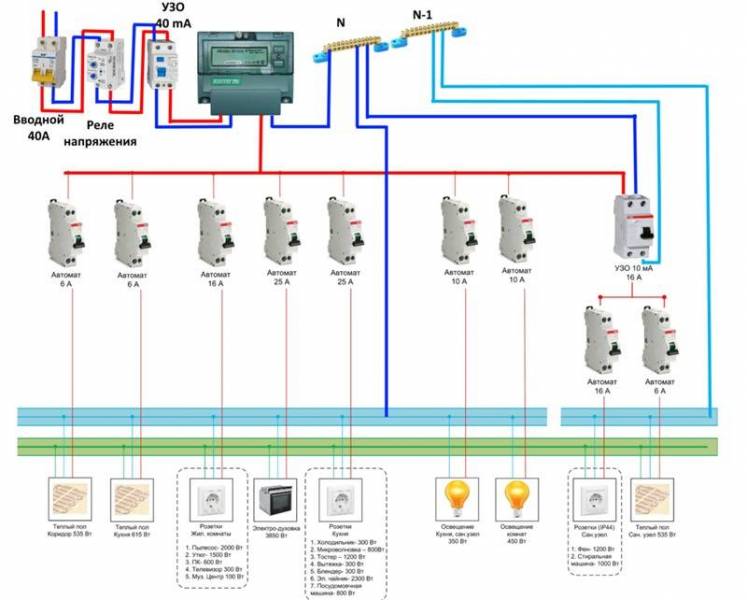

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

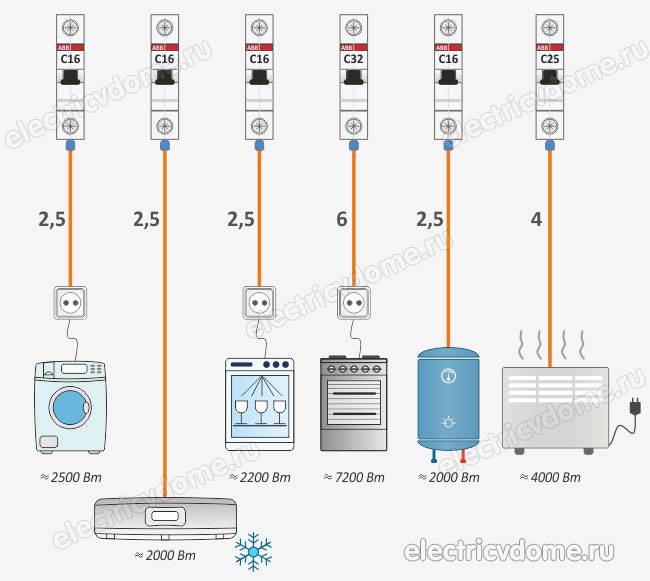

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Выбор и установка розеток

Современные приборы создают довольно большую нагрузку на электрическую сеть. При неправильном выборе типа розетки, которая является связующим звеном между бытовой техникой и проводкой, в будущем вы можете столкнуться с такими неприятностями, как короткое замыкание, перегрев элементов сети, выход из строя приборов вследствие скачков напряжения, созданных обугленными составляющими розетки.

Во избежание таких эффектов следует выбирать модели проверенных производителей. На их качестве никогда не следует экономить, так как качественные розетки прослужат вам много лет, не причиняя неприятностей. Идеальным выбором для кухни станут розетки, рассчитанные на силу тока от 16 ампер. Положительной чертой конструкции является керамическое, а не пластиковое основание, ламели с подпружиниванием и никелированный внутренний механизм.

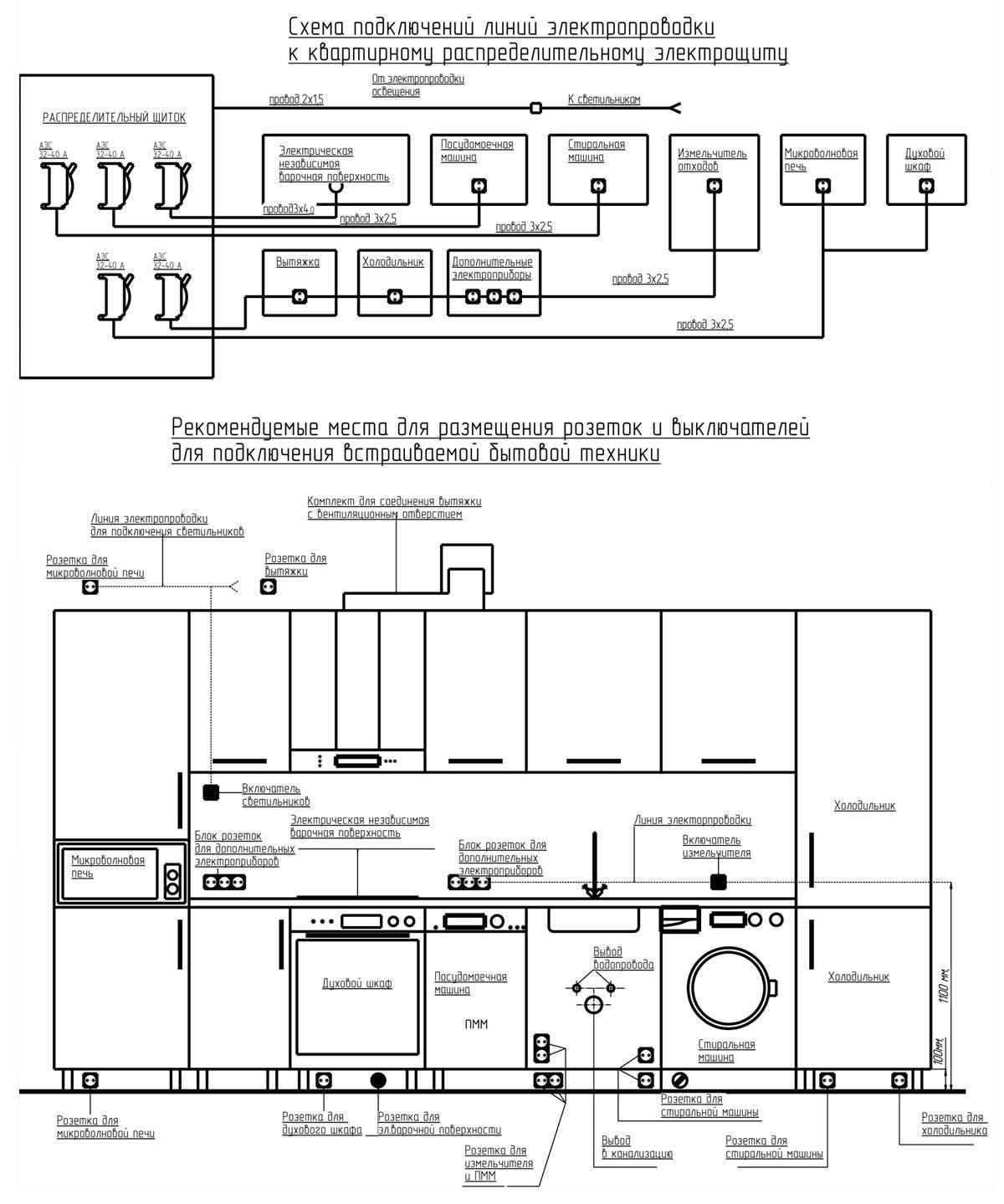

В выборе мест установки розеток вам поможет созданная ранее схема их расположения. Повторно проверьте, достаточно ли будет данного количества точек подключения. При этом учитывайте как технику, которая у вас уже в наличии, так и запланированную для установки в недалеком будущем.

Электрика на кухне — одна из главных составляющих, без которой сегодня трудно, а порой и совершенно невозможно представить современный процесс готовки пищи. Правильное проектирование системы электропроводки позволяет не только скрыть все провода внутри стен, но и уберечь бытовую технику от поломок, а вас — от лишних финансовых потерь.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Контактные соединения

Выключатели и розетки для кухни важно правильно выбрать и грамотно установить. Критерии выбора:

При выборе розеток нужно обратить внимание на показатели величины тока. Она должна составлять не менее 16 А. Для более длительного срока службы следует выбирать розетки с никелированными подпружиненными ламелями на керамической основе.
Выключатели могут быть рассчитаны на меньшие показатели величины тока, чем розетки.
Розетки и выключатели для кухни лучше брать двойные внутренние, чтобы их механизмы как можно меньше выступали за плоскость стены

Это защитит их от механических повреждений при перестановках мебели, а также при выходе из стоя одной из секций, обеспечит возможность резерва.

Для более длительного срока службы следует выбирать розетки с никелированными подпружиненными ламелями на керамической основе.
Выключатели могут быть рассчитаны на меньшие показатели величины тока, чем розетки.
Розетки и выключатели для кухни лучше брать двойные внутренние, чтобы их механизмы как можно меньше выступали за плоскость стены. Это защитит их от механических повреждений при перестановках мебели, а также при выходе из стоя одной из секций, обеспечит возможность резерва.

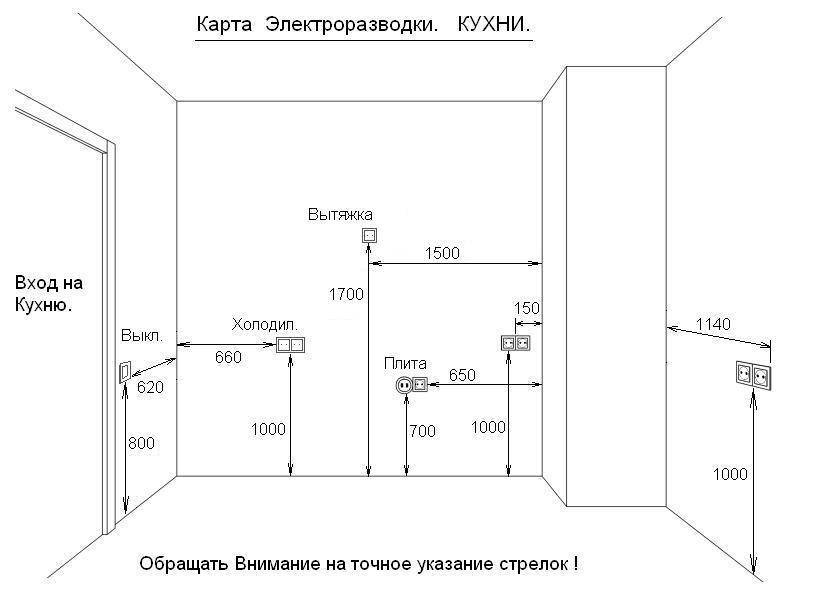

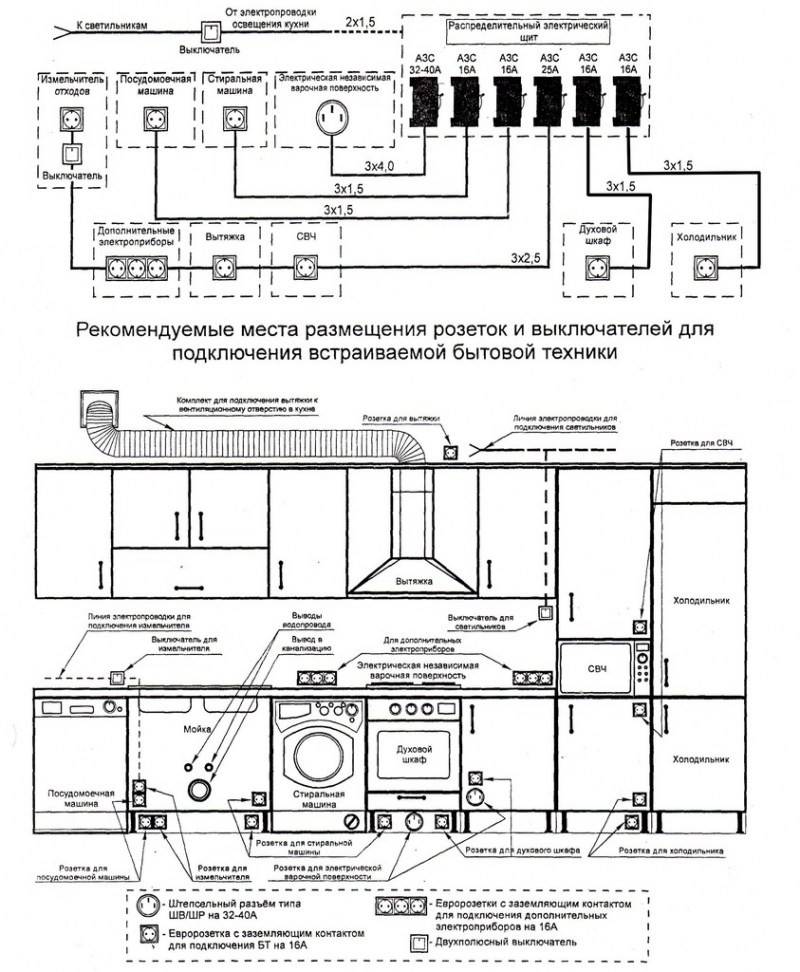

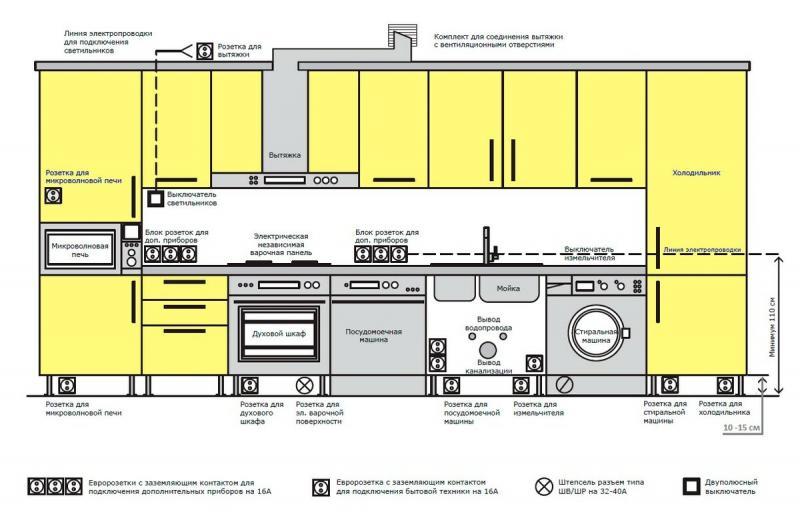

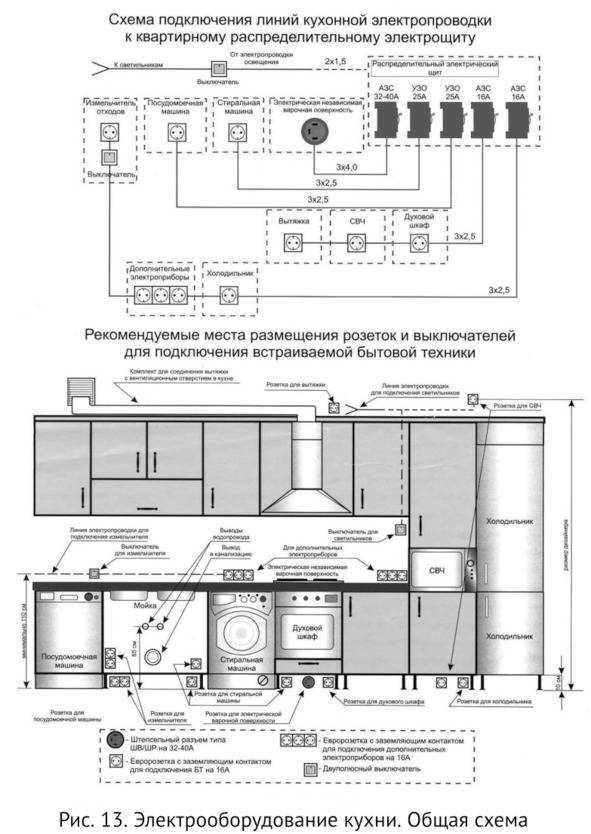

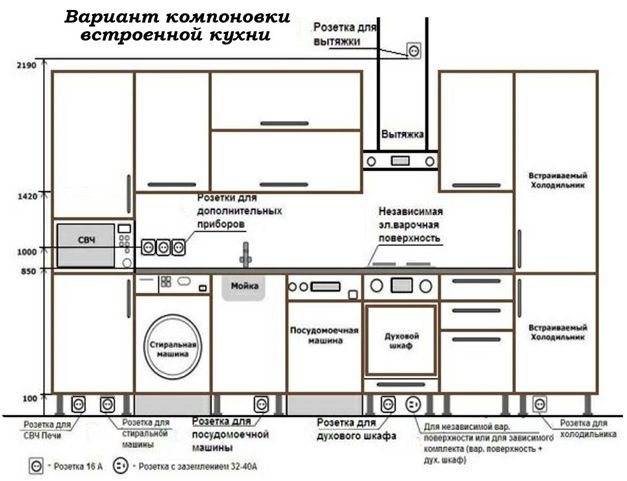

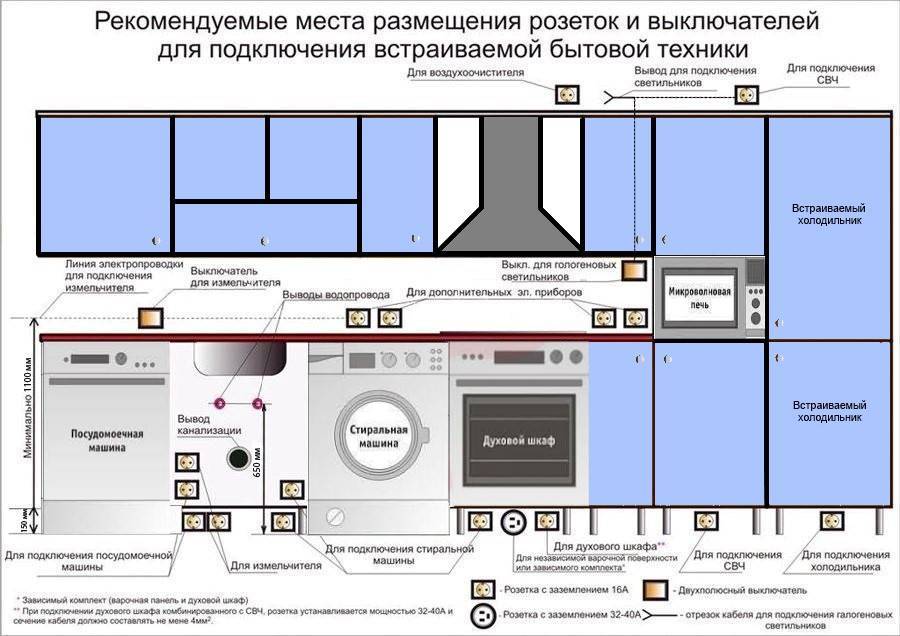

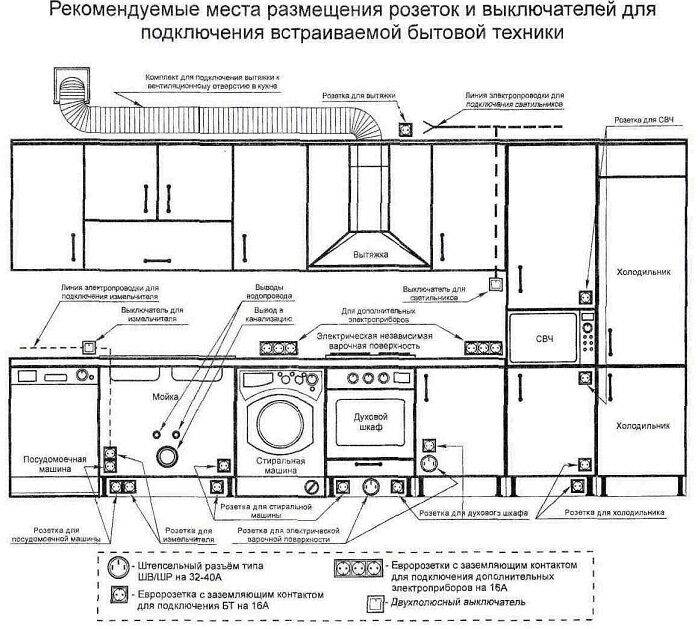

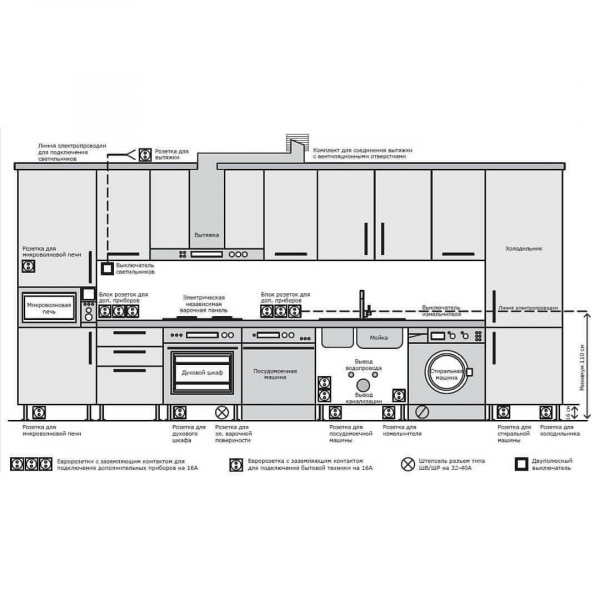

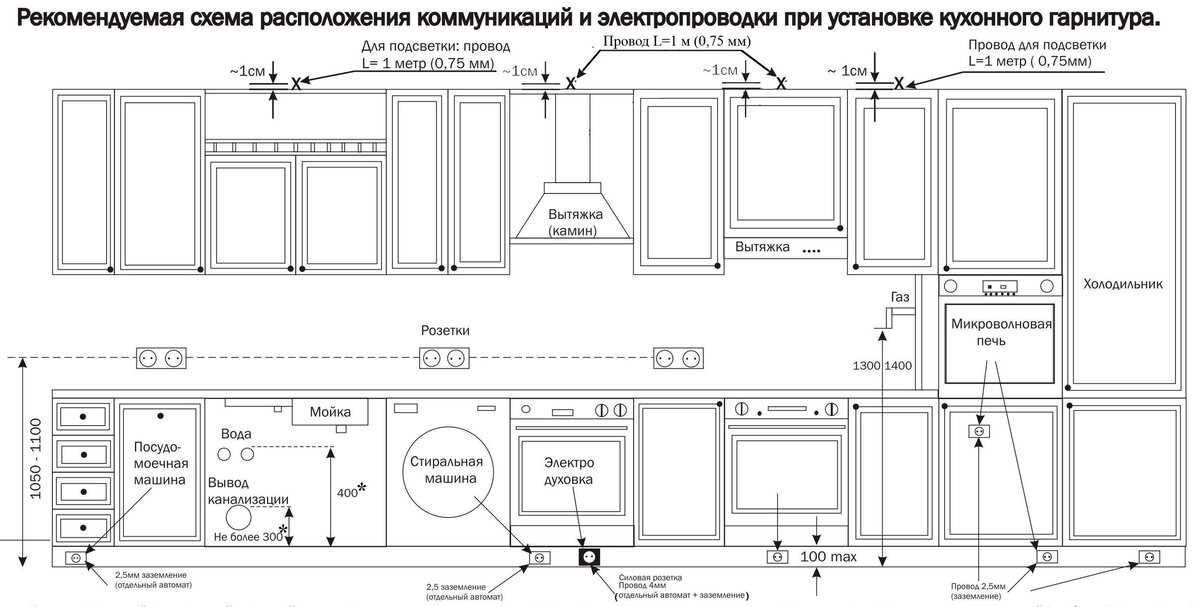

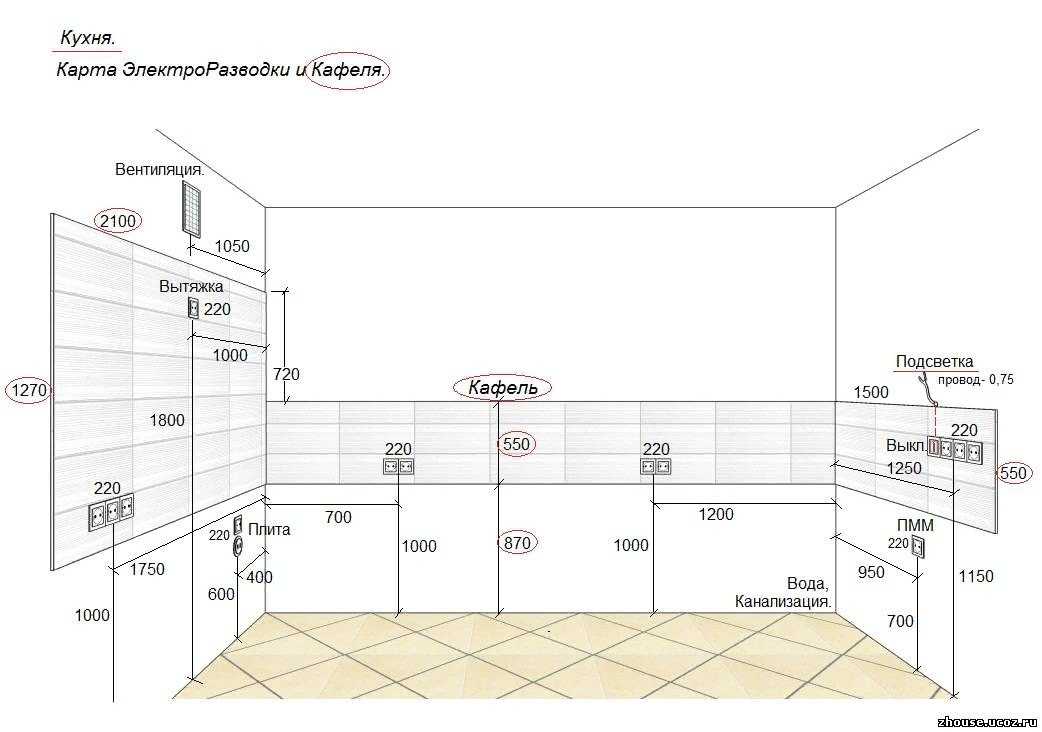

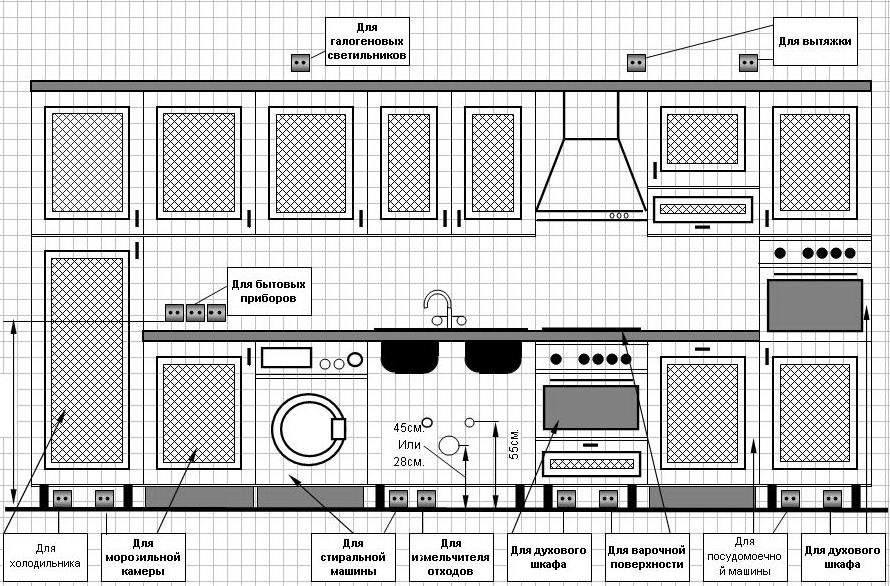

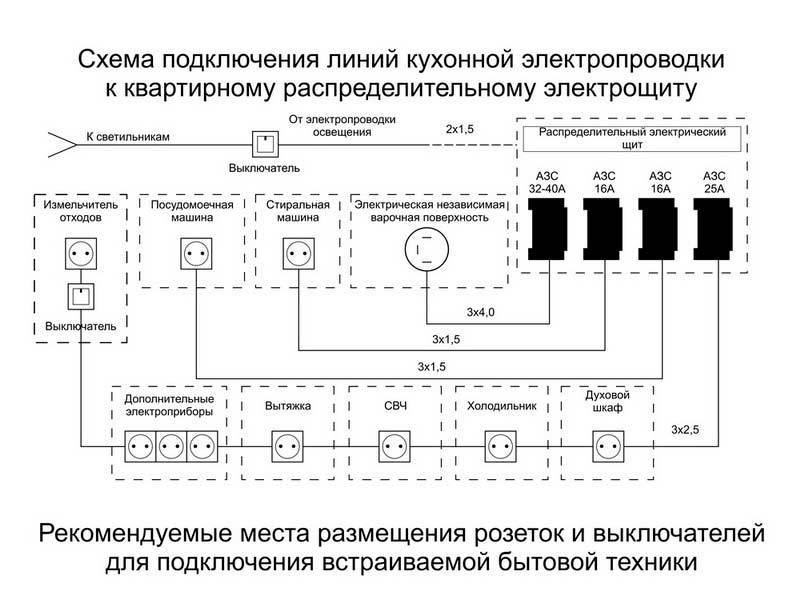

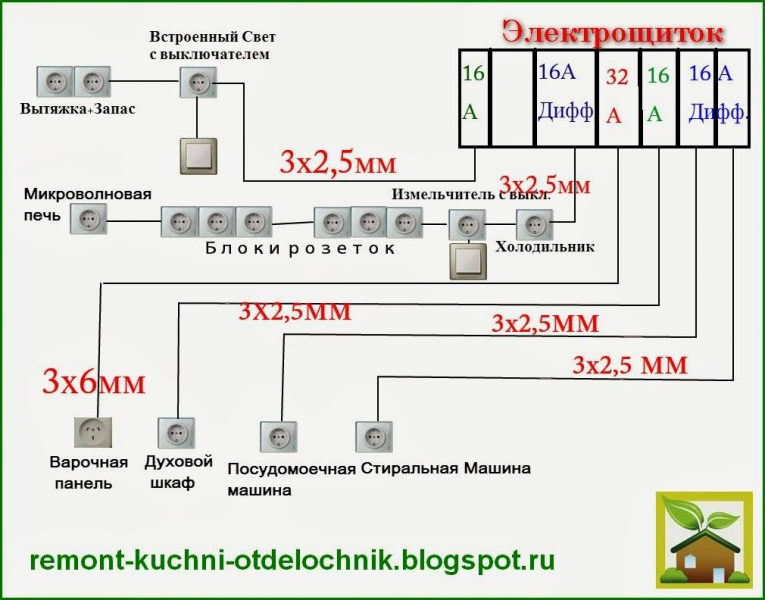

Схема размещения розеток на кухне

Правила установки:

1. Правила установки контактных соединений подразумевают монтаж розеток на высоте 300 – 400 мм от пола, а выключателей – 800-900 мм. Однако устройство электропроводки в кухонном помещении включает в себя некоторые нюансы: розетки должны быть установлены таким образом, чтобы в дальнейшем их не загораживала мебель и техника, а также, чтобы длины проводов электропитания были минимальны.
2. Розетки, которые устанавливаются внутри тумбы мойки, должны иметь защиту от влаги.
3. Розетку под вытяжку можно установить на высоте 1800 – 2000 мм от пола, розетки для настольных электроприборов (электрочайник, тостер, кофеварка, СВЧ) – на 150 мм от столешницы. Розетки для стиральной и моечной машины устанавливаются на расстоянии 400 мм от пола, для настенного телевизора – на высоте 2000 мм.
4. Розетки для кухонных светильников размещаются над верхними шкафами так, чтобы они не были заметны.
5. Выключатель общего освещения устанавливается на стандартной высоте и на расстоянии в 100 – 150 мм от дверного косяка.
6. Выключатели местного освещения устанавливаются в легкодоступных местах, например – на боковой поверхности шкафов или возле розеток над столешницей.
7. Для мебельного освещения устанавливается отдельный выключатель.

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели, розетки, выключатели.

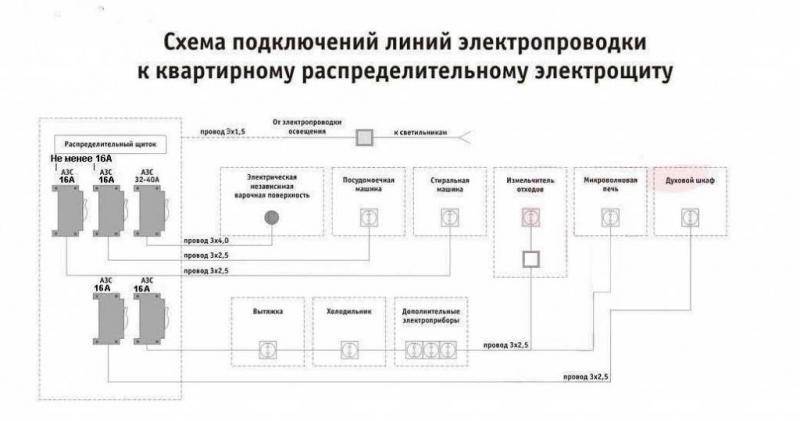

4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля, чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв., лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа). При расчетных работах рекомендуем использовать данную таблицу:

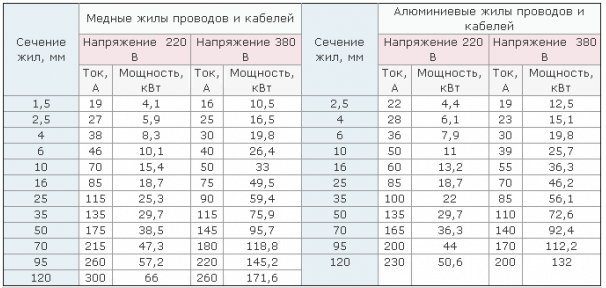

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д., как показано на фото:

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку, установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

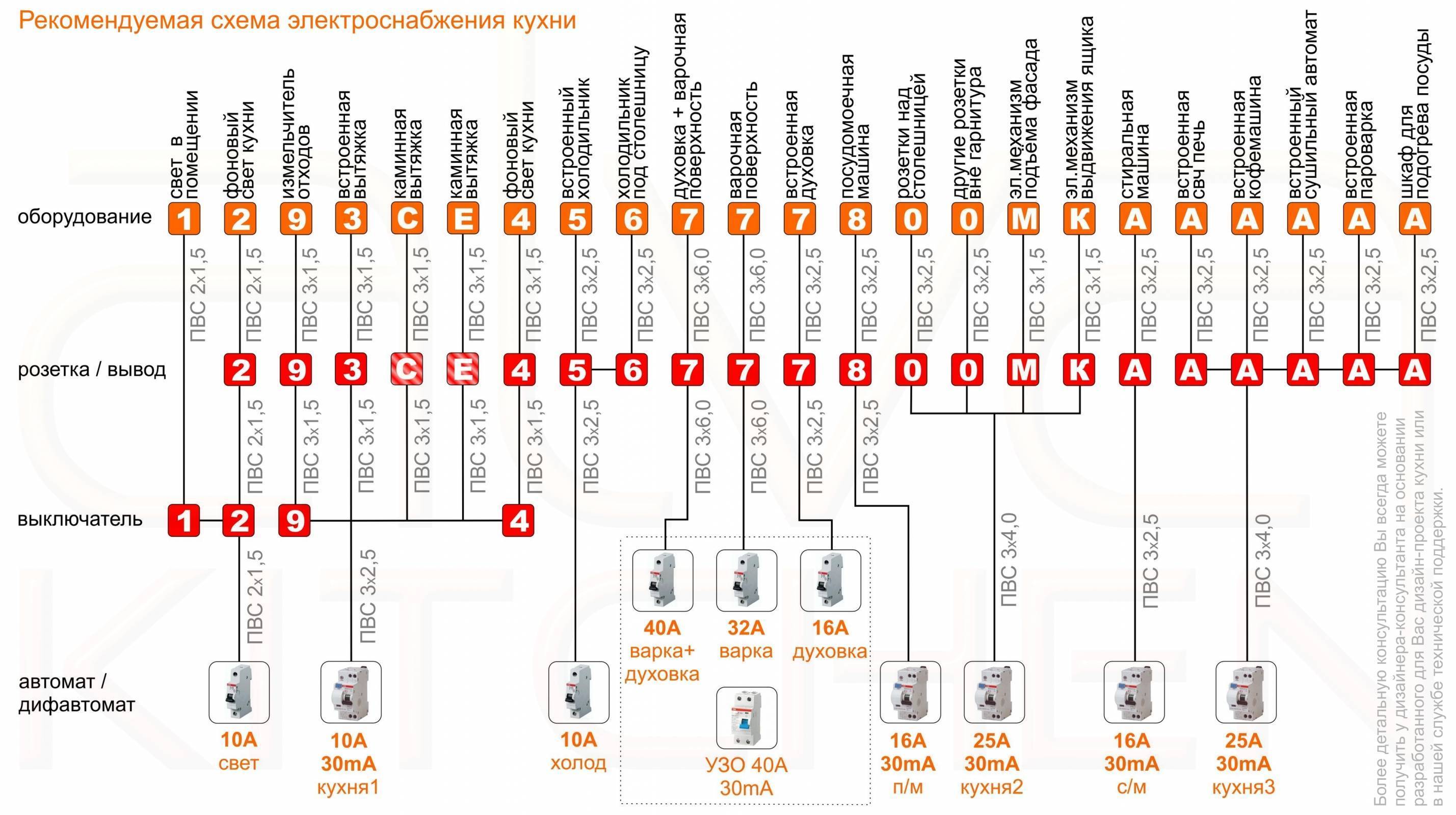

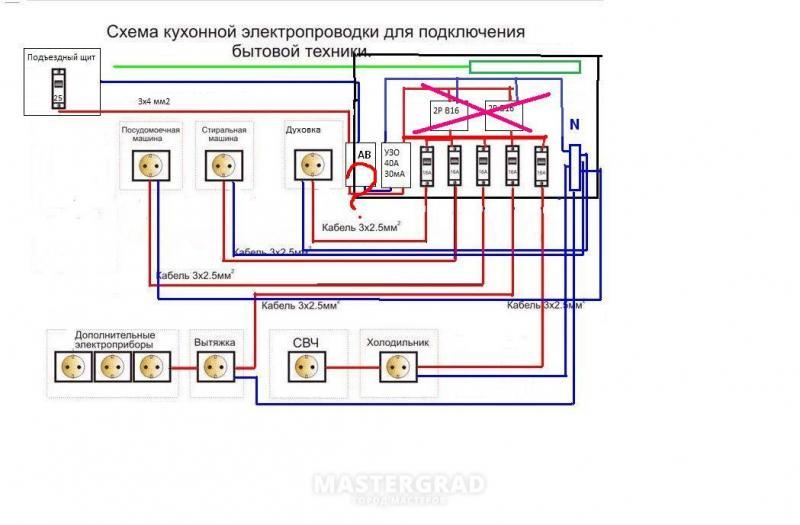

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

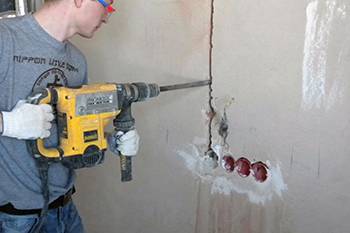

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

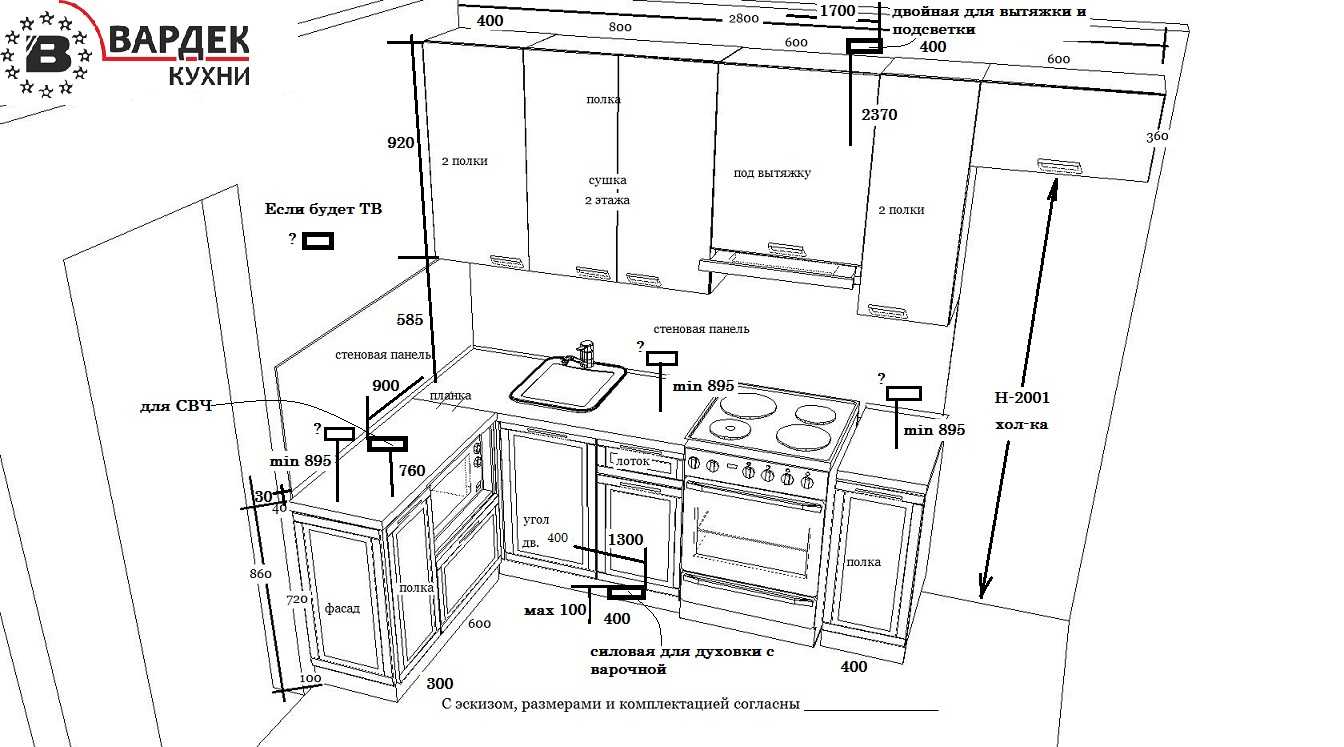

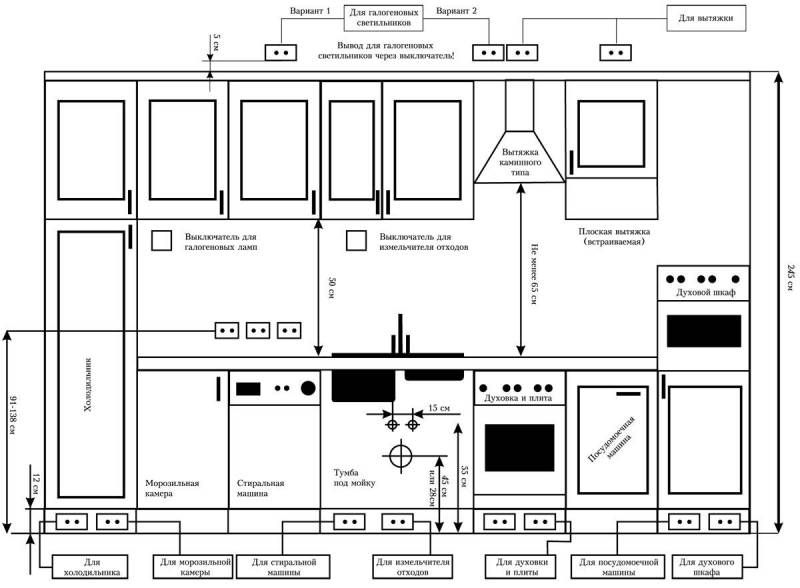

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

1. Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
2. Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
3. Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
4. Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

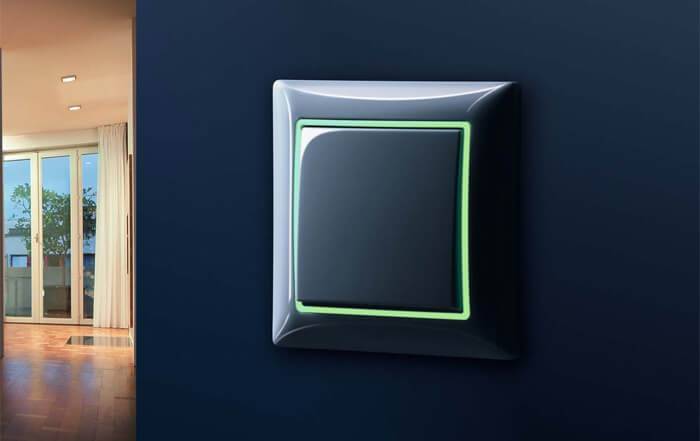

Выключатели рассчитаны на меньшую нагрузку, но чаще используются

Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль. Лучше остановить выбор на гладком корпусе, который легче чистить

Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола

Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

1. Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
2. Нежелательно оставлять провисающие длинные провода;
3. Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
4. Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

1. Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
2. К одной и той же точке питания нельзя подключать несколько мощных приборов;
3. Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне. Может использоваться специальная угловая розетка.

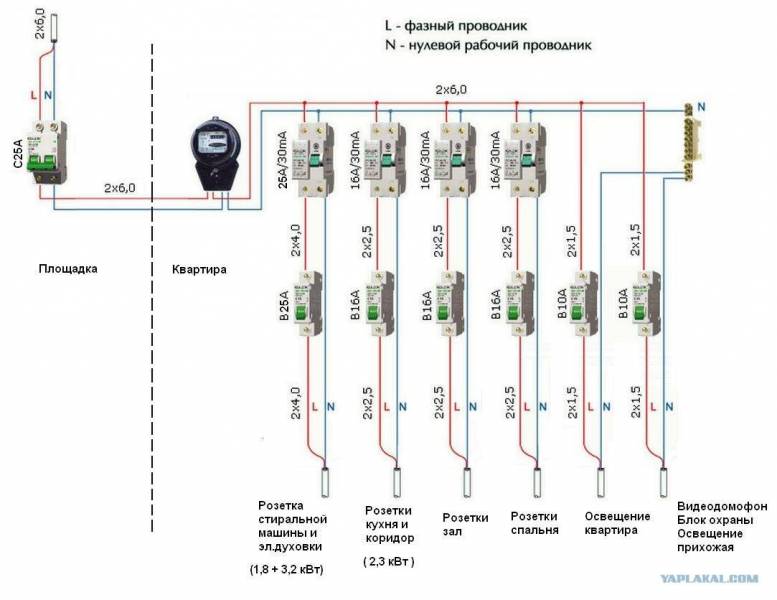

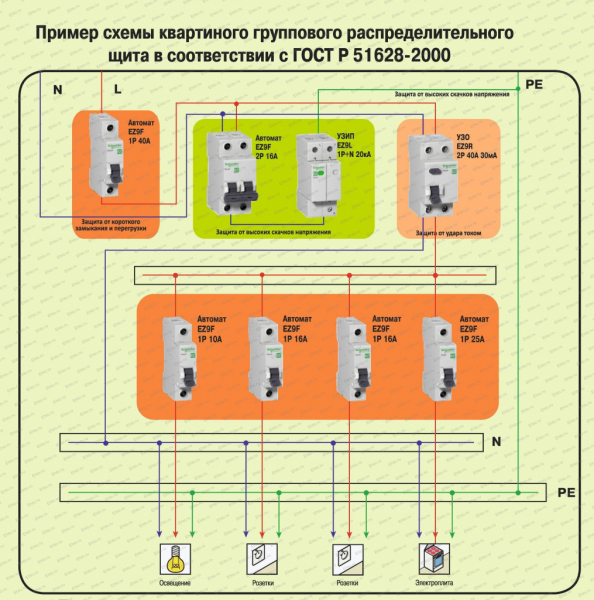

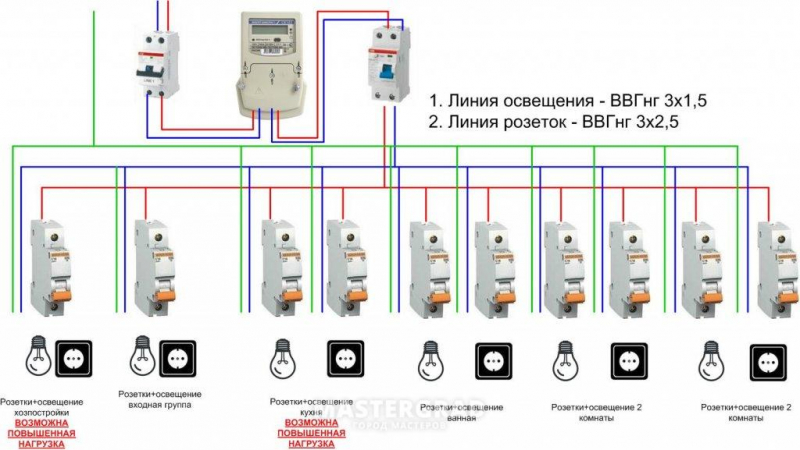

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети. Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне. Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками; выключатели можно использовать рассчитанные на работу с меньшей нагрузкой

Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки; в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов; выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах

Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели

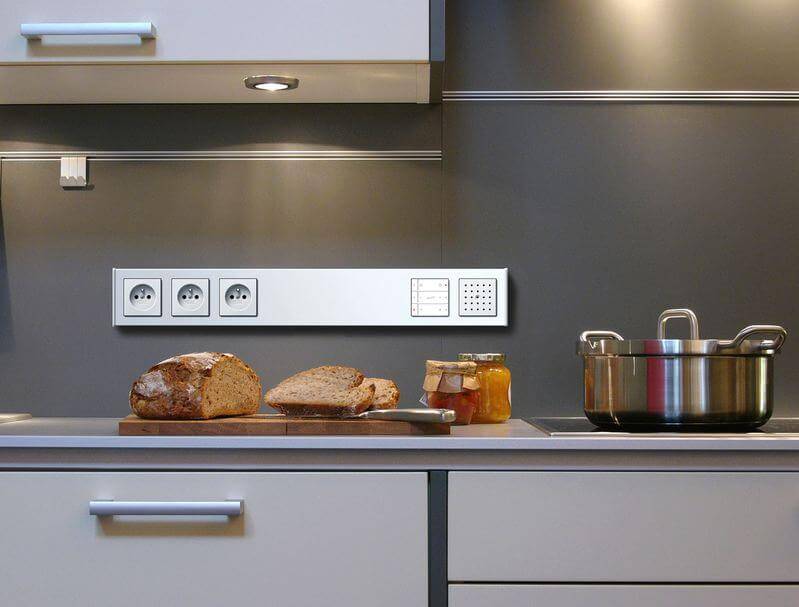

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов; выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

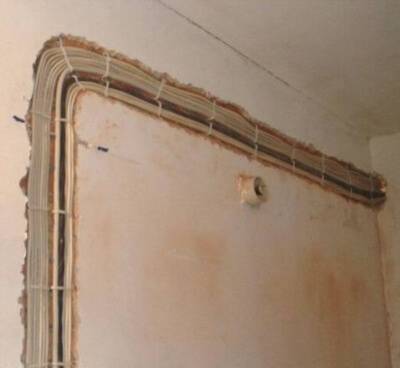

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

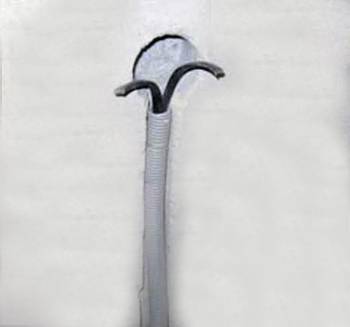

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?
