Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

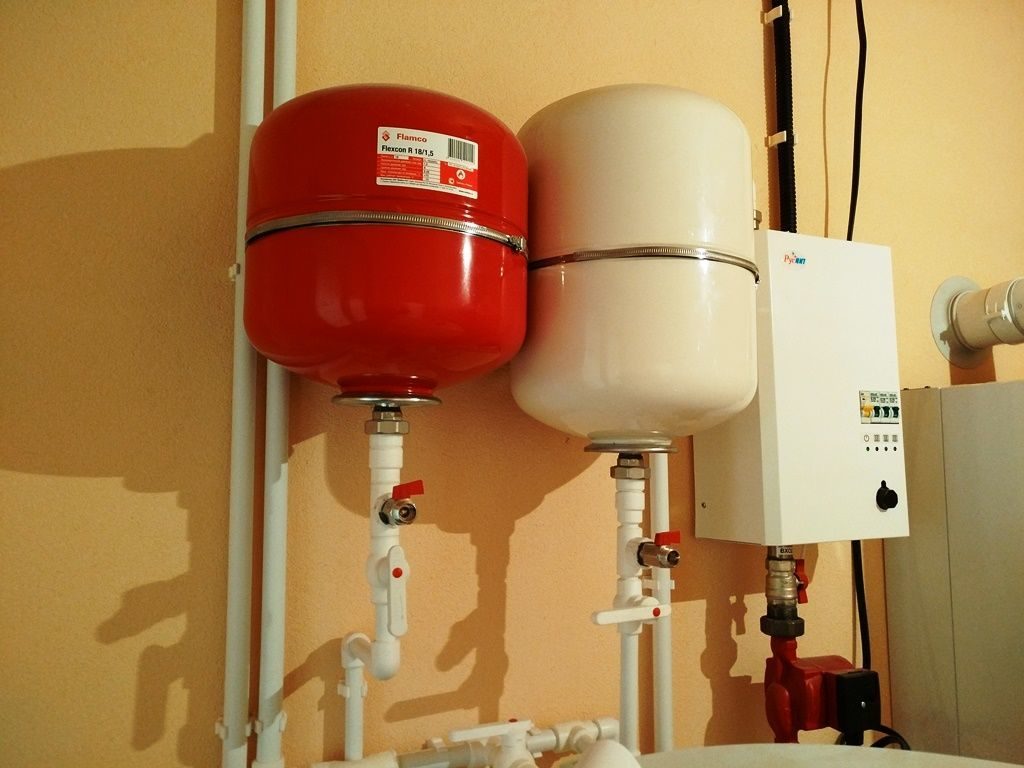

Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

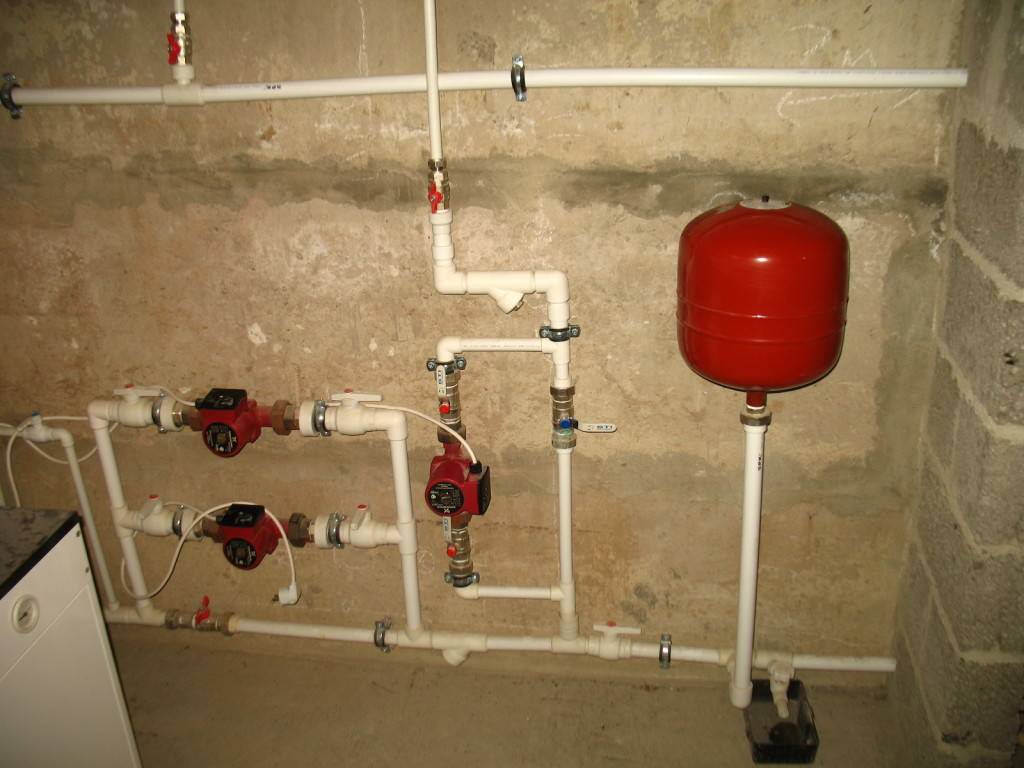

Особенности выбора места установки

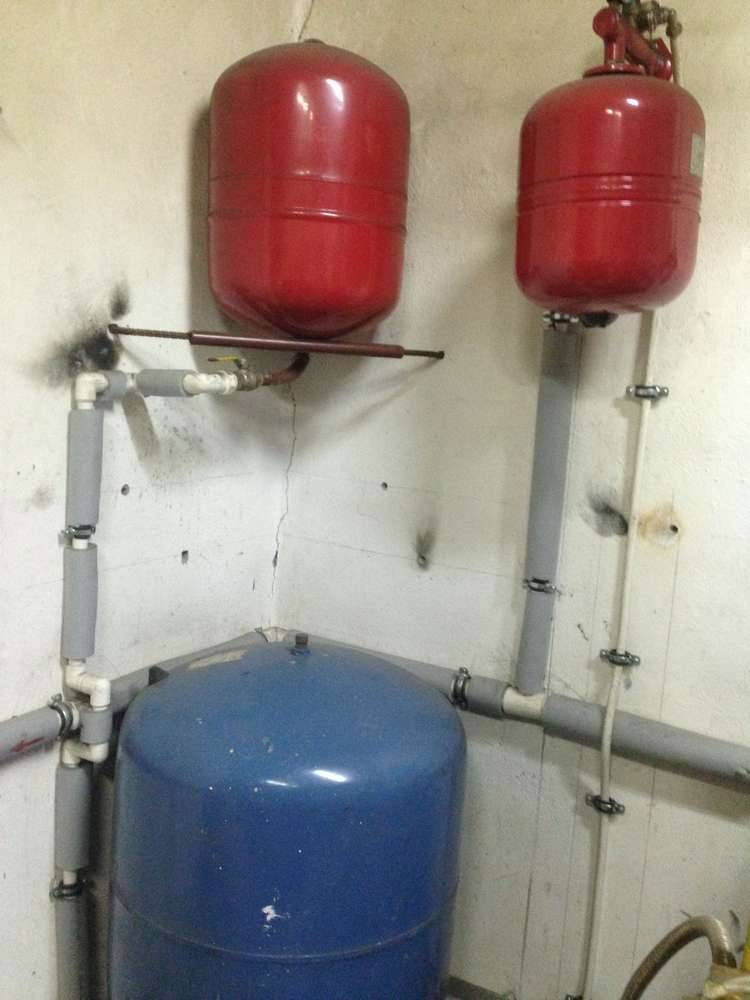

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.

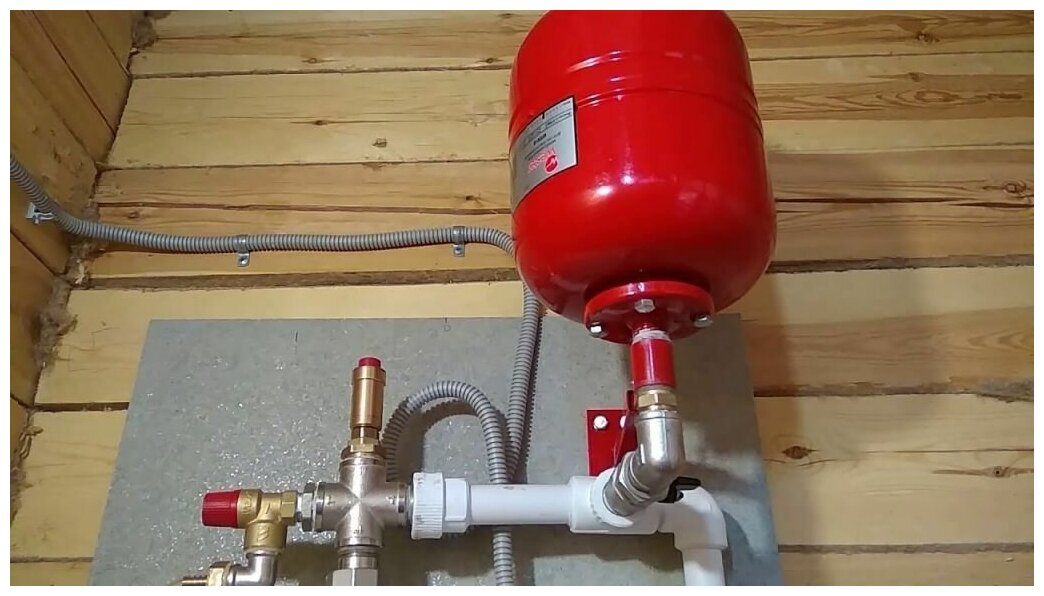

- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

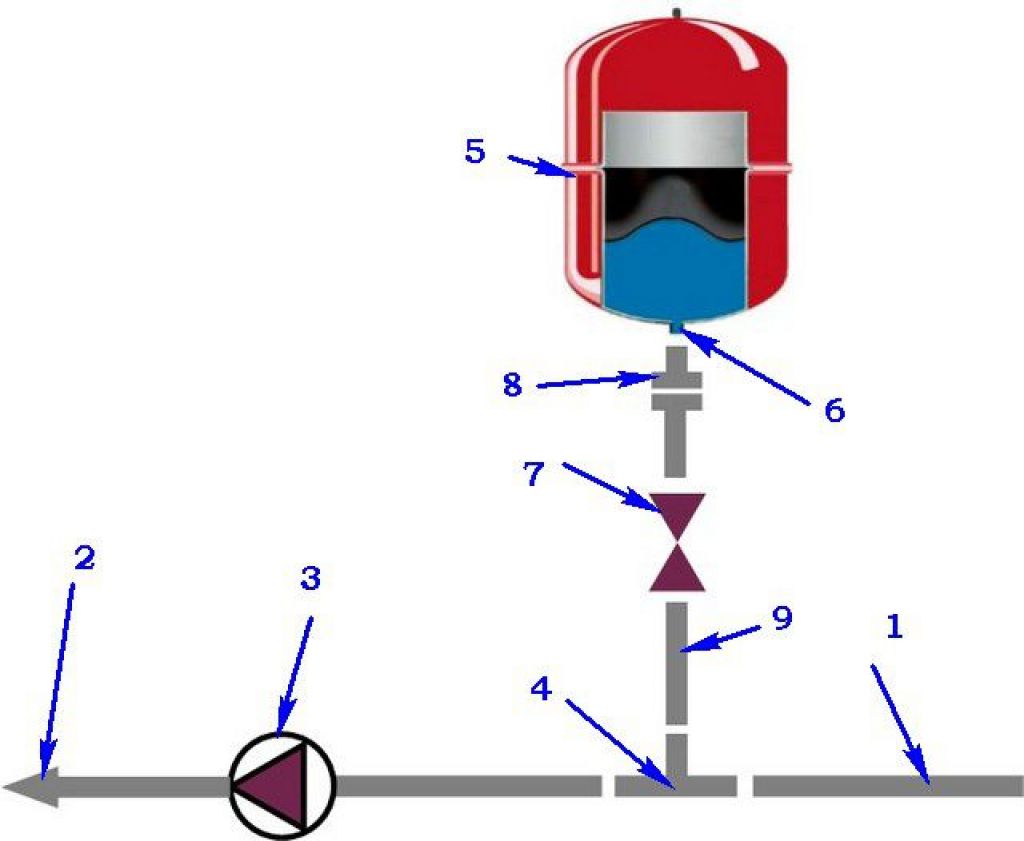

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

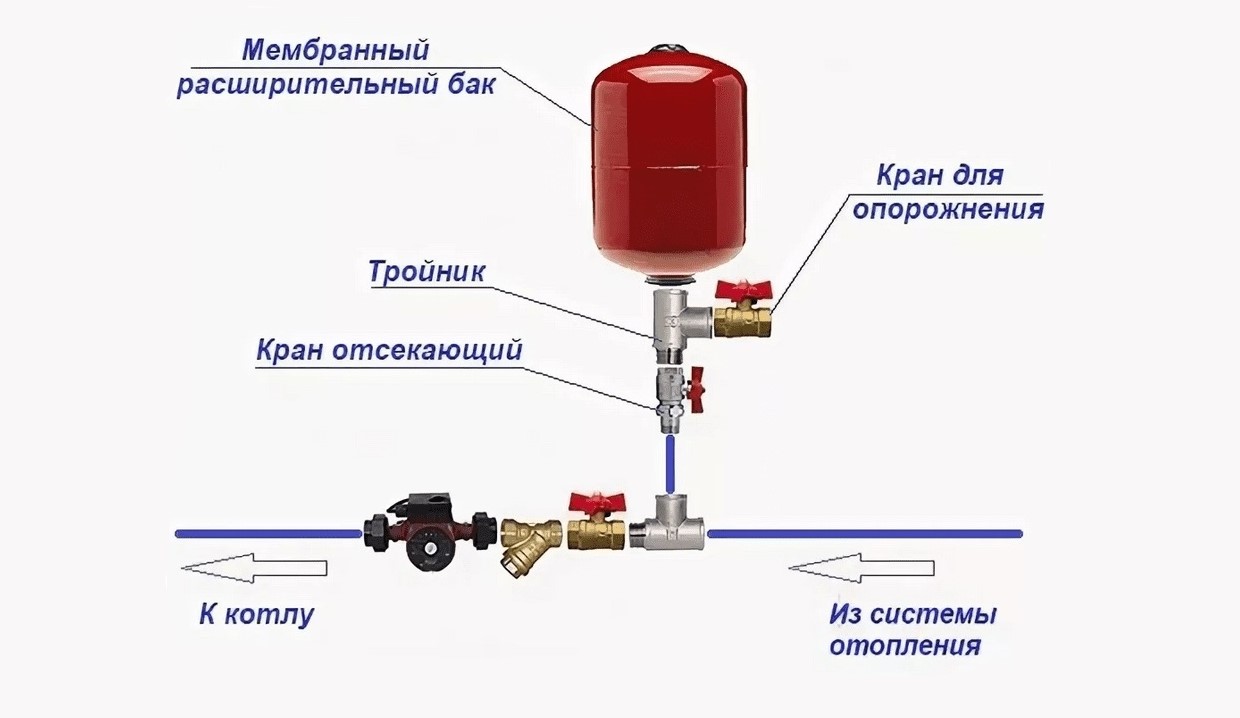

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Разновидности расширительных бачков
Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.
Расширительные баки для открытых систем
Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.
Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.
Бачки для закрытых систем
В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.
Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.
Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.
В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).
Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.
Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.
Встроенные бачки
Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.
Неисправности в работе расширительного бака
К сожалению, даже очень качественные изделия ломаются в период эксплуатации. Основные неисправности расширительного бачка в системах закрытого типа следующие:
- Резкие скачки значений давления. При качественной настройке разница в показателях холодного и максимально нагретого теплоносителя составляет примерно 0,5-1 бар. При нарушении функциональности и других проблемах разница будет существенно отличаться.
- Необходимость постоянного долива теплоносителя при отсутствии других утечек.
- Излив жидкости, а не выброс воздуха. Если при быстром нажатии золотника пневматического клапана происходит подобная ситуация, то в большинстве случаев это говорит о нарушениях или необходимости полной замены мембраны либо самого металлического изделия.
Помимо этого, существует немало других проблем – завоздушивание, проблемы с насосом, забитые сетевые фильтры, блокировка теплоносителя арматурой. Специалисты рекомендуют проверять все устройство, чтобы выявить возможную проблему. Визуально проблемы в функциональности оборудования выражаются в резких изменениях параметров давления (нередко они близки к аварийным), выбросе жидкости через предохранительный клапан.
Комплектация открытой системы отопления
Минимальная комплектация отопления
Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.
Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.
Для минимальной комплектации отопительной системы понадобятся такие элементы:
- Котел;
- Расширительный бак;
- Трубопроводы;
- Радиаторы и батареи.
Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.
Выбор котла для открытого отопления
Виды котлов для открытого отопления
В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.
Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.
Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:
- Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
- Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
- Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.
Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.
Модели расширительных баков для открытой системы
Схема установки и конструкция расширительного бака
Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.
Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:
- Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
- Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
- Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.
Способы установки расширительного бака
Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.
Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Как определить необходимый объем расширителя?
Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.
В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.
Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.
Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.
Таблица 2 – Определение потребного объема расширительного бака.
Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.
