Регулировка давления в системе водоснабжения частного дома

Советы от экспертов

• Рекомендуется, чтобы реле давления воды было подключено к электросети дома отдельным кабелем с УЗО (устройство защитного отключения.Также необходимо, чтобы этот датчик был заземлен, для этого предусмотрена специальная клемма.
• Не нужно затягивать регулировочную гайку на реле до упора. Устройство с затянутыми пружинами может выйти из строя за короткое время.
• Если в корпусе или внутри реле видна вода, устройство должно быть немедленно обесточено. Появление воды является прямым признаком разрыва резиновой мембраны. Устройство следует немедленно заменить и не проводить дальнейший ремонт.
• В системе водоснабжения должны быть установлены фильтры для очистки воды.
• Реле давления следует чистить раз в квартал или полгода. Для этого снимите колпачок с устройства с нижним впускным патрубком. Затем полость и находящаяся в ней мембрана очищаются.Воздух, песок и другие примеси в трубопроводах являются основными причинами отказа реле. Резиновая мембрана разорвется, и в конечном итоге устройство придется заменить.
• Если стрелка манометра при регулировке прыгает, это прямой признак неисправности реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать полную проверку.
• Рекомендации от специалистов. Для того что бы насосная станция нормально работала, желательно раз в три месяца измерять давление в гидроаккумуляторе.
• Для того чтобы получить быстрый обзор состояния системы, стоит просто время от времени записывать показания манометра давления воды при включенном и выключенном насосе. Если это значение совпадает со значением, определенным на момент установки оборудования, то систему можно считать исправной.
• Заметная разница может потребовать проверки давления воздуха в баке и перенастройки реле давления. Иногда значения можно восстановить, просто подав воздух в гидроаккумулятор.
• Существует определенная степень погрешности в точности показаний манометра. Это частично объясняется трением движущихся частей во время измерения. Для повышения точности измерения рекомендуется смазать манометр перед началом измерения.
• Реле давления, как и любой другой механизм, со временем подвержены износу. С самого начала выберите надежный продукт. Важным фактором долговечности реле давления является правильная настройка. Не используйте его при максимально допустимом верхнем пределе давления.Если обнаружено, что реле давления неисправно или работает ненормально, возможно, потребуется его демонтаж и очистка
• Дополнительное время позволит уменьшить износ элементов устройства. Однако, если необходимо установить максимальное давление в системе достаточно высоким, например, 5 атмосфер, лучше приобрести реле с максимально допустимым рабочим значением 6 атмосфер. Найти такие модели сложнее, но возможно.
• Реле давления может быть серьезно повреждено из-за грязи в водопроводных трубах. Это обычная ситуация для старых металлических водопроводных труб. Перед установкой насосной станции рекомендуется тщательно очистить водопроводные трубы. Также, если есть возможность, неплохо полностью заменить металлические трубы на пластиковые.
• При регулировке реле давления необходимо быть очень осторожным с регулировочной пружиной. Если во время регулировки они сильно сжаты или перекручены, вскоре станет очевидна неточность работы. В ближайшем будущем сбои реле почти наверняка произойдут.
• Если осмотр насосной станции показывает постепенное увеличение давления отсечки, возможно, устройство засорено. Нет необходимости менять его сразу.
• Необходимо открутить четыре крепежных винта в корпусе реле давления, снять мембранный узел и, по возможности, тщательно очистить внутреннюю часть реле давления и все небольшие отверстия.
• Иногда достаточно снять реле и прочистить отверстие снаружи, не разбирая его. Также не помешает очистка всей насосной станции. Если вода вдруг начнет вытекать непосредственно из самого реле, значит, в мембрану попал мусор. В этом случае необходимо заменить весь блок.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Особенности водоснабжения многоквартирного дома

Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
3. Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
4. Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
5. Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.

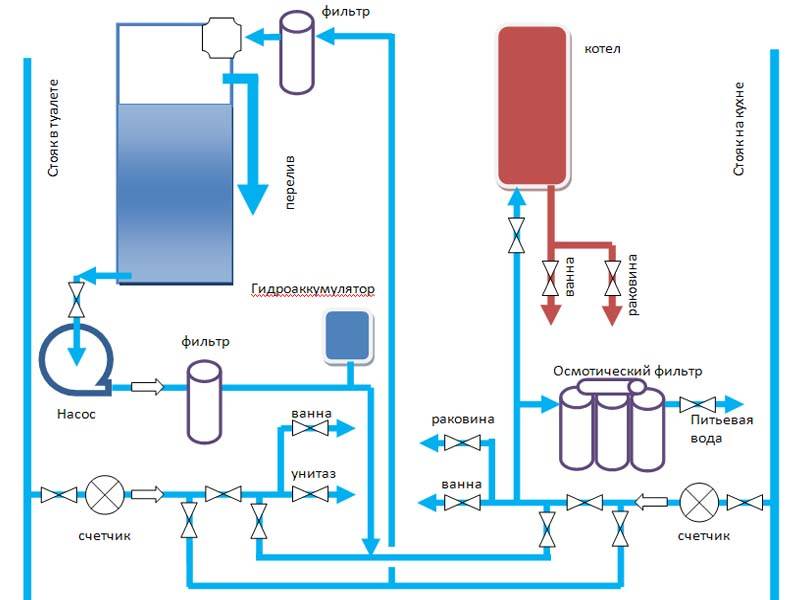

Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.

Тройниковая разводка в квартире

Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.

Он включает в себя следующие основные элементы:

1. Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.

Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.

1. По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.

1. Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.

1. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.

Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.

Но и недостатки весьма значительны:

• при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
• при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.

Коллекторная разводка в квартире

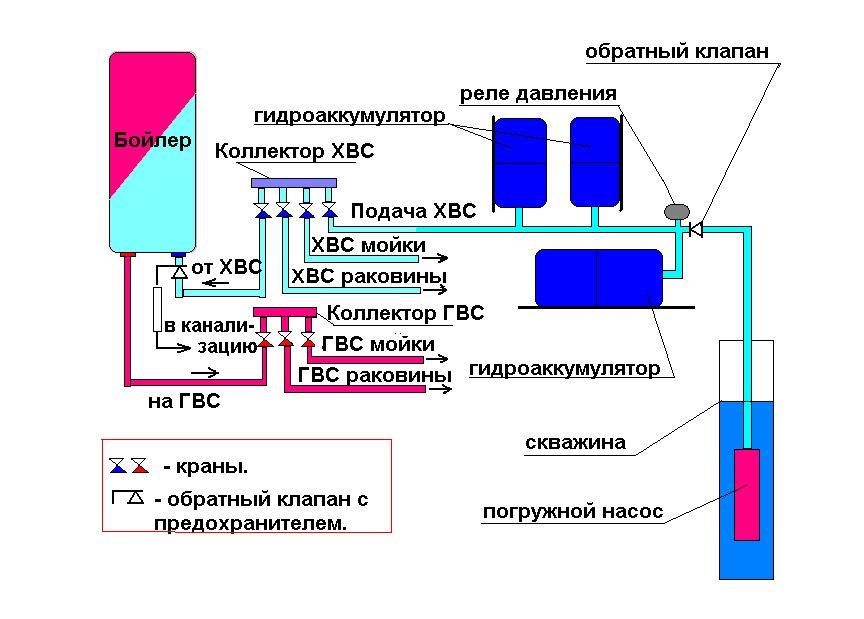

Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.

При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.

Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.

Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.

К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.

Смешанные схемы

Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.

Такие сложные системы могут применяться в больших загородных домах и коттеджах.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины – установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

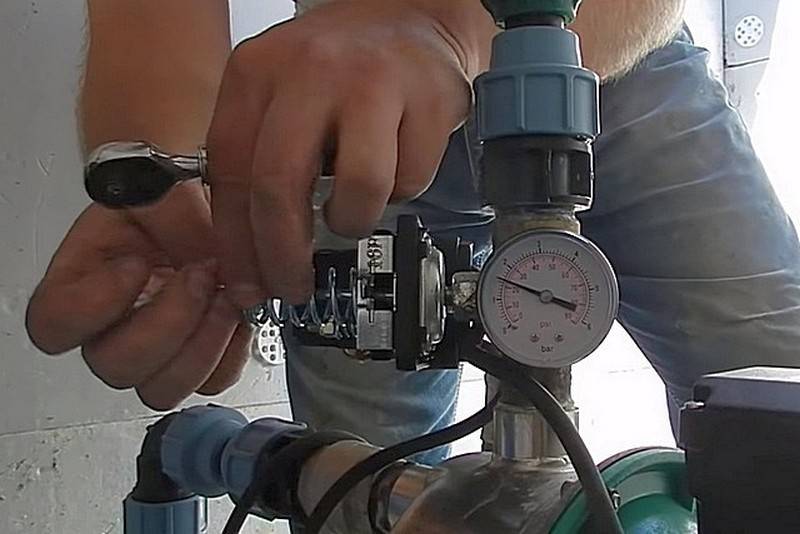

Регулировка реле давления воды

Регулировка реле. 1. Гайка на большой пружине. 2. Гайка на маленькой пружине

Не требуется специальных знаний в области сантехники, а регулировка соответствующего реле для насоса может быть выполнена самостоятельно.Для регулировки гидравлического переключателя необходимо

1. Выключите насос и слейте воду.
2. включите насос и когда отключится реле давления запишите показания манометра (это значение нижнего порога, устанавливается регулировкой большой пружины).3 Откройте кран подачи воды в самой удаленной от насоса точке и запишите значение на манометре, когда насос снова заработает (это верхний предел, который можно отрегулировать с помощью небольшой пружины).
3. если при запуске насоса или насосной станции, напор воды слишком мал, закрутите гайку на большой пружине, чтобы увеличить давление. Если давление слишком высокое, слегка ослабьте гайку.
4. Маленькой пружиной устанавливается разница между верхним и нижним порогами срабатывания в диапазоне от 1,5 до 2 атмосфер.

Для завершения настройки реле давления вода снова полностью сливается из системы, а станция подключается к сети. Если все настроено правильно, вы должны быть довольны давлением в вашем водопроводе.

Регулирование выключения.

Насос останавливается и регулируется максимальное давление

Регулировка осуществляется с помощью небольшой пружины.Важно: Малая пружина определяет не верхний предел давления, а разницу между минимальным и максимальным давлением.Отрегулируйте маленькую пружину до достижения желаемого значения.Во время работы следует контролировать давление, при котором реле запускается и останавливается. Если параметры не оптимальны, это означает, что давление воздуха в системе меняется, и систему необходимо заправить с помощью насоса

Следует отметить, что чем меньше установлен нижний предел, тем больше воды может быть закачано в систему. Однако, поскольку давление воды, получаемое при эксплуатации, невелико, рекомендуется не занижать этот параметр слишком сильно.

Оптимальная настройка для остановки насоса составляет от 0,8 до 1,0 атмосфер.

Включения насоса

Если давление, при котором включается насос, ниже требуемого, необходимо увеличить давление для включения насоса. Для этого поверните гайку, которая находится на большой пружине, по часовой стрелке.

При сжатии пружины, повышается давление, при котором запускается насос.Гайку необходимо повернуть на один полный оборот. Затем откройте кран и подождите, пока насос не включится.

Если нужное давление не достигнуто, повторите операцию.Если необходимо снизить давление, при котором работает насос, пружину необходимо ослабить. Гайку следует повернуть против часовой стрелки.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

• Перекрыть поступление воды в систему.
• Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
• Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
• Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Назначение реле давления и принцип работы

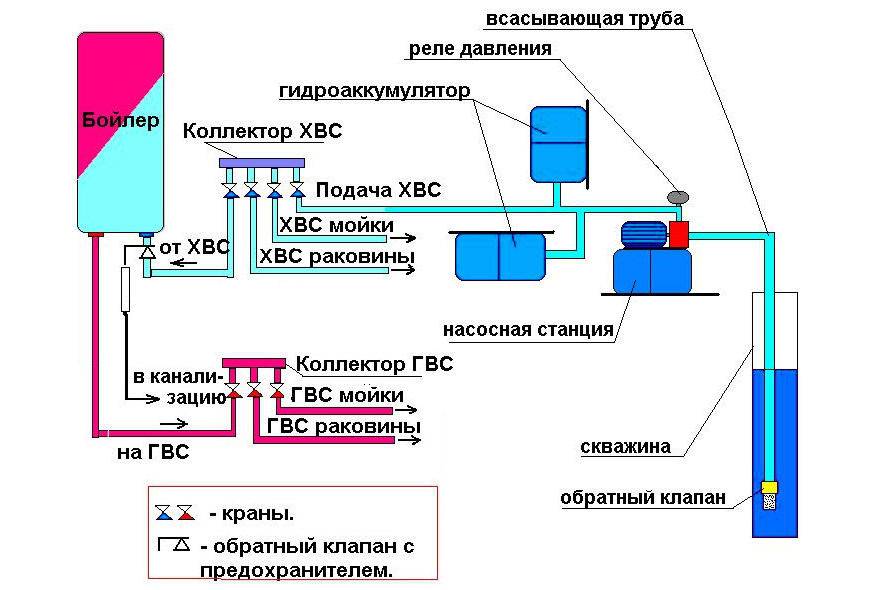

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

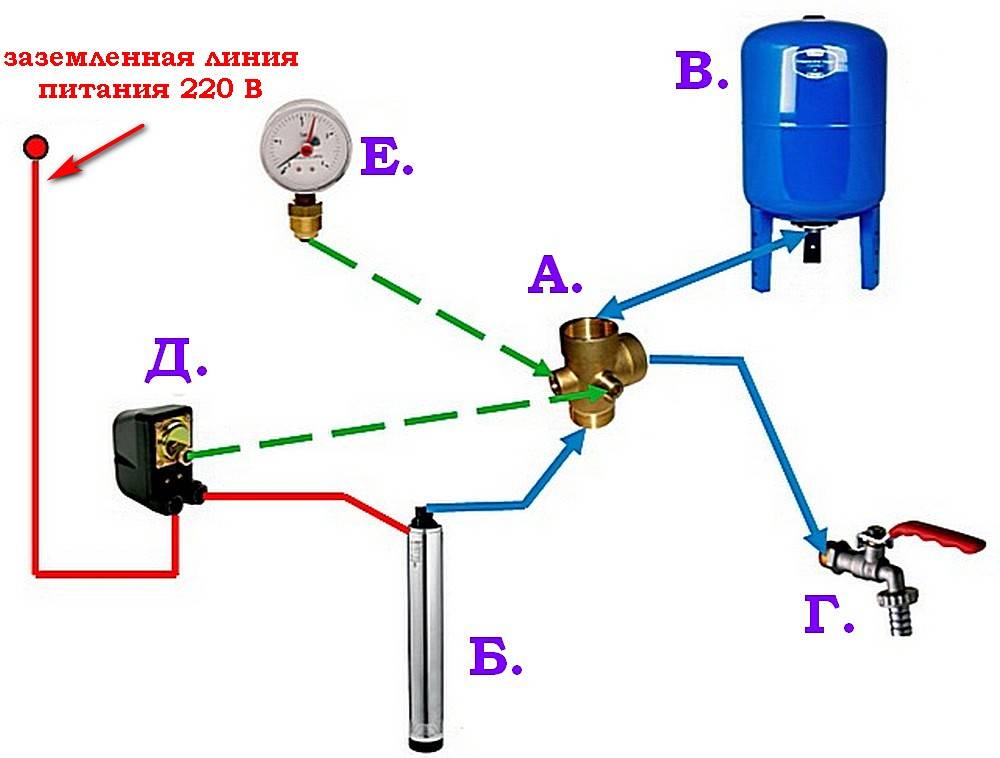

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.
