Проектировка сабвуфера для автомобиля
Для того чтобы сделать самодельный сабвуфер для вашей машины, необходимо понять как именно будет выглядеть его будущий корпус, каких он будет размеров, формы, и т.д. Самым лучшим вариантом для этого будет воспользоваться программой WinISD, которая позволит виртуально сделать сабвуфер для машины в соответствии с его основными характеристиками.
Для этого необходимо знать следующие параметры динамика:
- Vas – эквивалентный объем;
- Qts – добротность динамика;
- Fs – частота акустического резонанса в открытом пространстве;
- Z – сопротивление динамика;
- Pe – предельная шумовая мощность;
- Qms – механическая добротность;
- Qes – электрическая добротность;
- Dia – диаметр диффузора.
У стандартных динамиков уже имеются определенные заданные характеристики. Например, эквивалентный объем:
- Для ГДН35 – от 40 до 50 литров;
- Для ГДН50 – 90 литров;
- Для ГДН75 – 80 литров.
Для прочих моделей эти характеристики можно узнать на заводской упаковке или официальном сайте. Кроме того, параметры большинства фирменных динамиков уже есть в базе WinISD.
Самым важным параметром при расчете ящика для динамика является Qts, который описывает эффективность динамика на резонансных частотах. При расчете короба необходимо учитывать все возможные значения данного параметра.
После ввода всех этих параметров программа рассчитает один из трех видов ящика для автомобильного сабвуфера, каждый из которых имеет свои достоинства и недостатки. Этими видами ящика являются:
- Стандартный закрытый ящик – прост в изготовлении и проектировании, но имеет достаточно низкий КПД в плане воспроизведения звука. Кроме того, такие ящики должны быть герметичными, что является некоторой проблемой при их сборке;
- Фазоинвертор – более сложный корпус при расчете и изготовлении, но даст звук, который будет лучше, чем у обычного ящика;
- Бандпасы 4-го и 6-го порядка. Самые сложные при изготовлении и проектировании, но обладают свойством глушить высокие частоты и подчеркивать низкие. Соответственно они дают самый лучший звук.
Для того чтобы начать сделать проект сабвуфера для машины необходимо сначала создать в программе новый динамик и загрузить его параметры в базу данных. Для этого необходимо нажать «New», выбрать «Own drivers», опять выбрать «New», и загрузить свои параметры, подтвердив загрузку нажатием на «OK» и «Close».
После этого необходимо создать новый проект на базе выбранного типа корпуса, для этого придется повторить эту описанную выше процедуру, используя разные типы ящика. Сам процесс проектирования состоит в изменении параметров коробки, настройки частоты фазоинвертора при помощи диаметра и длинны труб.
В зависимости от этого будет изменяться график частот. Оптимальным будет, если график пересечет линию на отметке -3 дБ, на частоте 25-35 Гц, и дальше проходит по линии на отметке в 0 дБ, и идет вниз на частоте 150-200 Гц. Далее будет необходимо настроить так, чтобы допустимые отклонения находилось в допустимом диапазоне.
Как правило, сабвуфер располагают в багажнике машины. Однако от того, где конкретно он находится, зависит звуковое давление внутри автомобиля, которое может колебаться в пределах полтора децибела. Если вы планируете участвовать в соревнованиях по автозвуку (SPL) – правильное расположение сабвуфера может стать причиной поражения или победы.
Подготовка
Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:
- Чертеж;
- Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
- Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.
Чертеж
Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.
Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

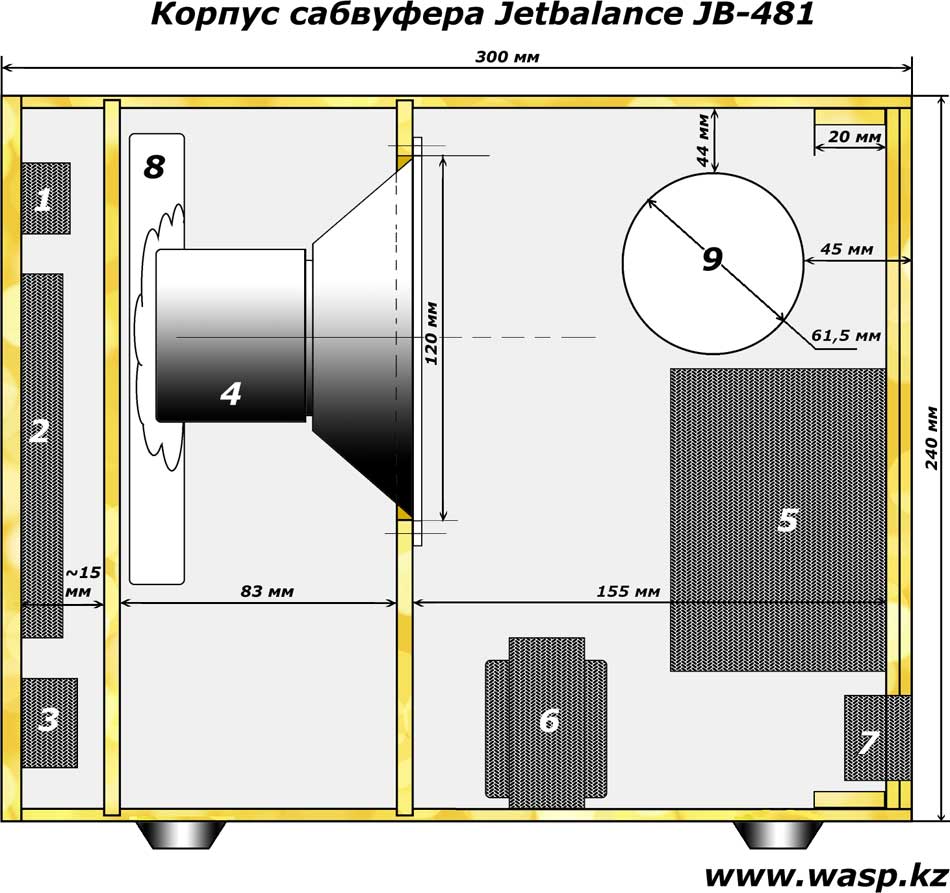

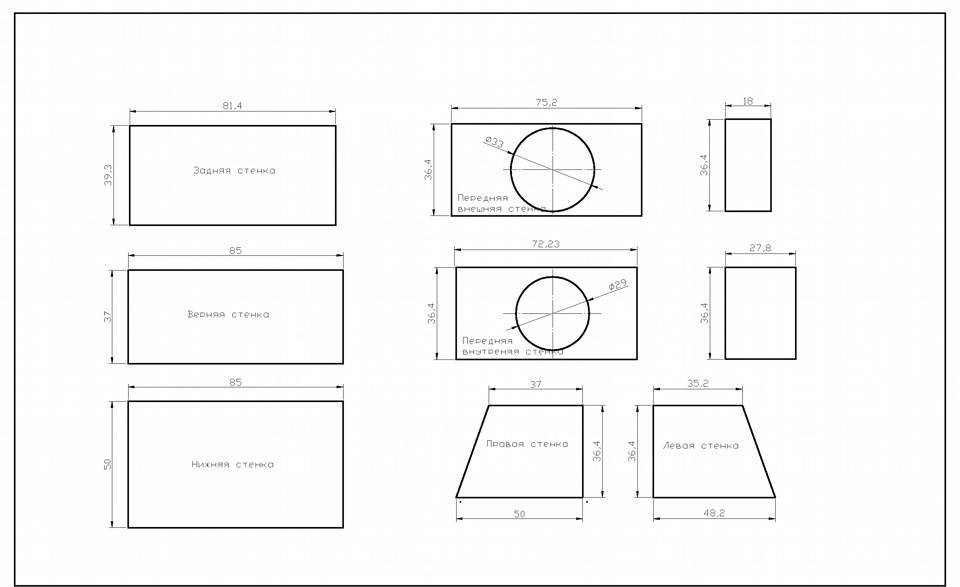

Пример чертежа корпуса с фазоинвертором (ФИ)
Материалы и крепеж
Материал корпуса
Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)
МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.
МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.
Фанера — самый распространенный вариант, стоит дешевле МДФ.
Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.
Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.
Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.
Крепеж
Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.
Желтые саморезы, черные саморезы, мебельные болты.
Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.
Болт с закладной гайкой
Видео про установку закладных гаек (более удобный вариант):
Клей
Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями. Самый лучший, при этом простой и доступный вариант это клей ПВА, в случае если нужно заполнить какое-то увеличенное пространство, неровность или щель, то смешайте его с мелкими опилками это станет отличной «замазкой». Если вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.
Жидкие гвозди так же можно использовать, но это будет дороже и в большинстве случаев неоправданно, но если у вас вдруг завалялся лишний тюбик, то никаких проблем. А вот именно герметик использовать не стоит, он хоть и заполнит щели, но жесткость корпуса от этого пострадает.
Клеммник
Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.
Клеммник для корпуса
Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.
Насадка для круглых отверстий
Провода
Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.
Инструменты
Вам понадобятся:
Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.
Ручная циркулярка
- Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
- Шуруповерт — для закручивания саморезов и сверления отверстий.
Делаем короб для сабвуфера своими руками: пошаговая инструкция
12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье
Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот
Какими бывают короба для сабвуфера?
Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:
- Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
- Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
- Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
- Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.
Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.
К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.
Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.
Как сделать корпус сабвуфера громче: усиление басов [2023]
В корпусе сабвуфера находятся внутренние компоненты, но если вы не знаете, какой тип выбрать, вы можете мешать звуку, которым вы могли бы наслаждаться из вашего сабвуфера. Если вы чувствуете, что ваш сабвуфер не реализует свой потенциал, наши специалисты научат вас, как сделать сабвуфер громче.
Как сделать сабвуфер громче?
Есть несколько способов сделать ваш сабвуфер громче, но первый шаг — выяснить, какой у вас тип, о чем наши специалисты расскажут ниже.
Определите тип корпуса сабвуфера
Существует три типа корпусов сабвуфера, каждый из которых имеет свои преимущества и недостатки. Первый — это герметичный корпус, который будет воспроизводить более точные басы, или некоторые могут ссылаться на более плотный бас, который намного чище. Однако, в отличие от корпусов с вентиляцией или портами, герметичный корпус не такой громкий и гулкий.
Поэтому герметичный корпус лучше для тех, кто любит четкие басы и небольшой профиль. Вентилируемый корпус обеспечивает громкие басовые удары, но с меньшей точностью. К счастью, вам не придется жертвовать одним ради другого, если вы выберете полосовые корпуса, которые представляют собой комбинацию обоих. Он имеет две камеры, одну с портом и одну герметичную, чтобы дать вам лучшее из обоих миров.
Замена корпуса сабвуфера
Ключ к тому, как сделать корпус сабвуфера громче, зависит от его типа. Если вы понимаете, что у вас неправильный тип сабвуфера для ваших музыкальных предпочтений, вы всегда можете заменить его.
Есть сабвуферы, которые хорошо работают во всех типах корпусов, но есть и такие, которые оптимизированы только для одного типа. Прежде чем заменять весь корпус, убедитесь, что ваш сабвуфер подходит для того типа корпуса, который вам нужен.
Если вас устраивает тип корпуса, но вы просто хотите улучшить звук, вы можете сделать несколько вещей, которые наши специалисты расскажут ниже.
Материал с полифиллом
Для герметичных корпусов одним из способов улучшения звука является заполнение корпуса полифиллом. Polyfill — это материал, который замедляет поток воздуха внутри сабвуфера, обеспечивая более плотное и чистое воспроизведение басов, чем раньше.
Поглощая звуковые волны внутри сабвуфера, вы также можете уменьшить искажения. Вы даже можете попробовать наполнить герметичные корпуса динамиков полифиллом, чтобы улучшить реле средних частот.
Регулировка размещения сабвуферов
Размещение автомобильного сабвуфера под сиденьем даст вам непосредственный опыт прослушивания басов, а размещение сабвуфера в багажнике отразится на грохочущих басах по всему салону.
Если вы ищете место для сабвуфера в системе домашнего кинотеатра, то наши эксперты рекомендуют разместить его в передней части комнаты, чтобы проецировать звук прямо на ваше место. Тем не менее, размещение вашего сабвуфера очень гибкое, и вы можете экспериментировать, играя на сабвуфере за диваном или даже рядом с вами, чтобы найти свое любимое место.
Размещение также зависит от направления стрельбы подводных лодок. Если у вас есть сабвуфер, направленный вниз, басовые сигналы будут вибрировать сквозь пол, и в этом случае он может работать лучше, чем сабвуфер, направленный вперед, если вы решите разместить его за своим сиденьем.
(Если вы ищете беспроводной сабвуфер для удобного размещения, вы также можете рассмотреть рассмотренный нами Sonos Sub Gen 3) настроить его. Ключом является правильное размещение и настройки для оптимизации его производительности. Правильные настройки будут разными для всех, так как стандарты серьезного меломана будут отличаться от стандартов обычного слушателя.

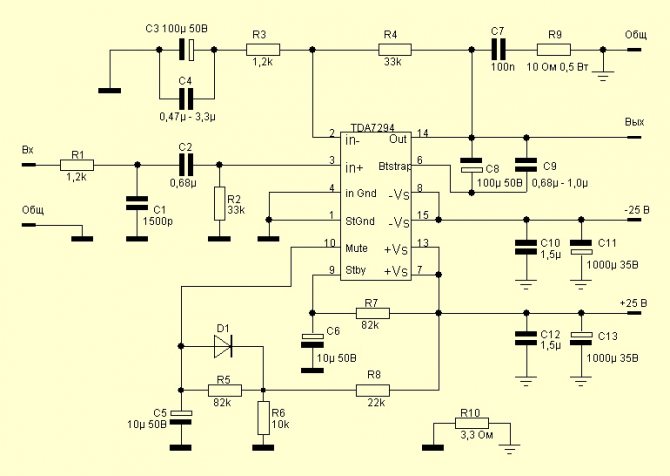

Особенности подключения автомобильного саба
Очень часто встречаются ситуации, когда владельцы продают свой автомобиль, а сабвуфер из него используют для создания домашней акустической системы. Как подключить автомобильный сабвуфер дома, чтобы он работал стабильно? Для создания такого устройства требуется блок питания и колонки, а также сам сабвуфер. В качестве питания автоусилителя проще всего взять компьютерный блок питания, который имеет все необходимые характеристики. Этапы подключения саба к блоку питания следующие:
- желтые провода подключаются к клеммам на автоусилителе («-» – к клемме GND, «+» – к +12V);
- специальный вход с проводом синего цвета используется для подключения сабвуфера, внешнего усилителя;
- источником звукового сигнала может использоваться обычный MP3-плеер с переходником.
Создавая сабвуфер своими руками для дома, помните о том, что автоусилитель может потреблять ток выше 40 ампер. В таком случае целесообразно использовать для его подключения медные провода сечением 6-10 мм 2
Для налаживания звука стоит обратить внимание на регулятор входного уровня сигнала, который расположен на панели усилителя. Таким образом, особых проблем с наладкой звука при применении автомобильного сабвуфера нет
Корпус для сабвуфера: как сделать своими руками
С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.
С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.
Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).
На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе
При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера
Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.
Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.
В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.
Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.
Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.
Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.
Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

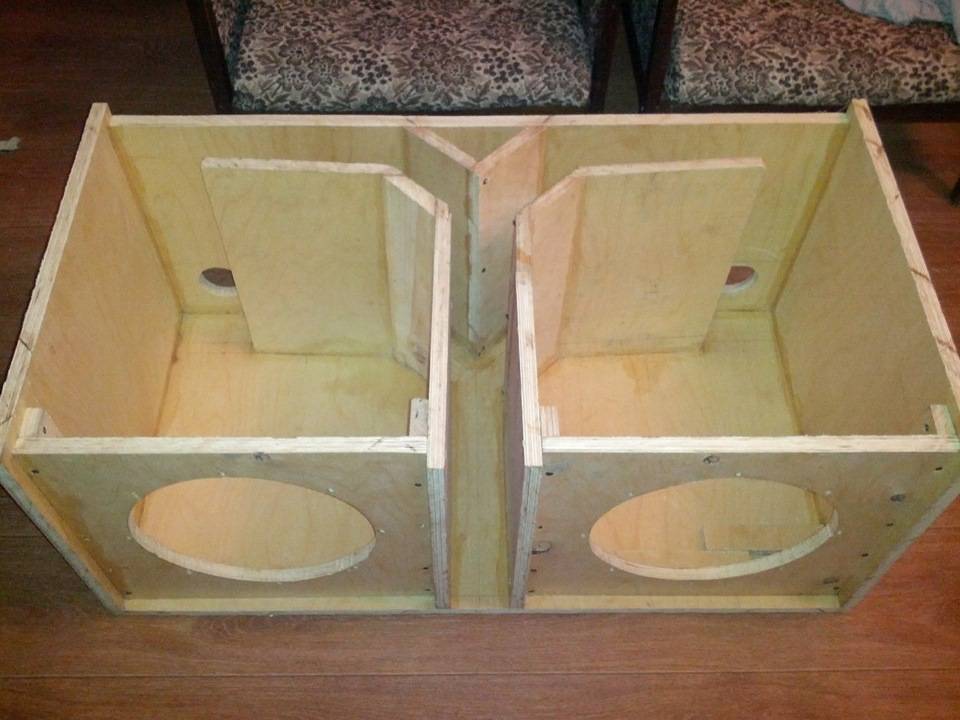

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

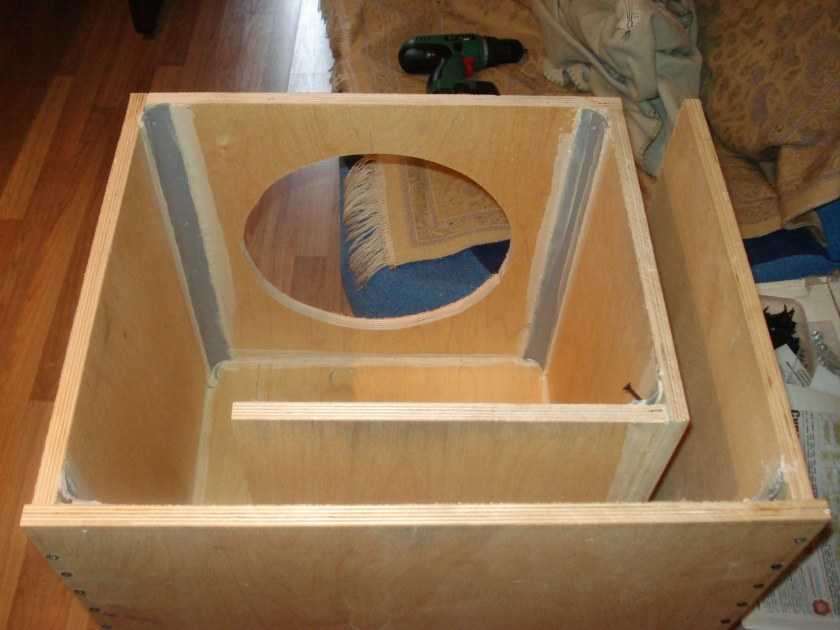

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры. Затем вырезается отверстие под щель фазоинвертора
Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний
Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.
Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.
На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.
Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.
Из чего изготовить короб
Короб для сабвуфера — это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

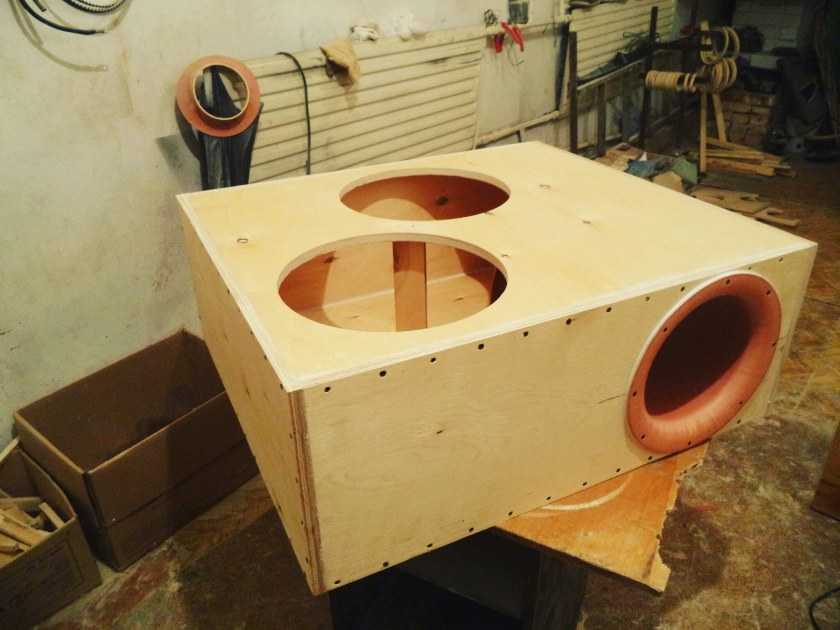

Как построить короб для сабвуфера фазоинверторного типа
Стандартный вариант самодельного сабвуфера — это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.
- шумоизоляция;
- саморезы по дереву длиной 50 мм;
- дрель;
- отвёртка;
- электрический лобзик;
- жидкие гвозди;
- герметик;
- клей ПВА;
- карпет.
Для изготовления корпуса нужно следовать такому плану:
Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
Перед тем как соединить все части корпуса, вставляем динамик.
Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.
Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля
Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

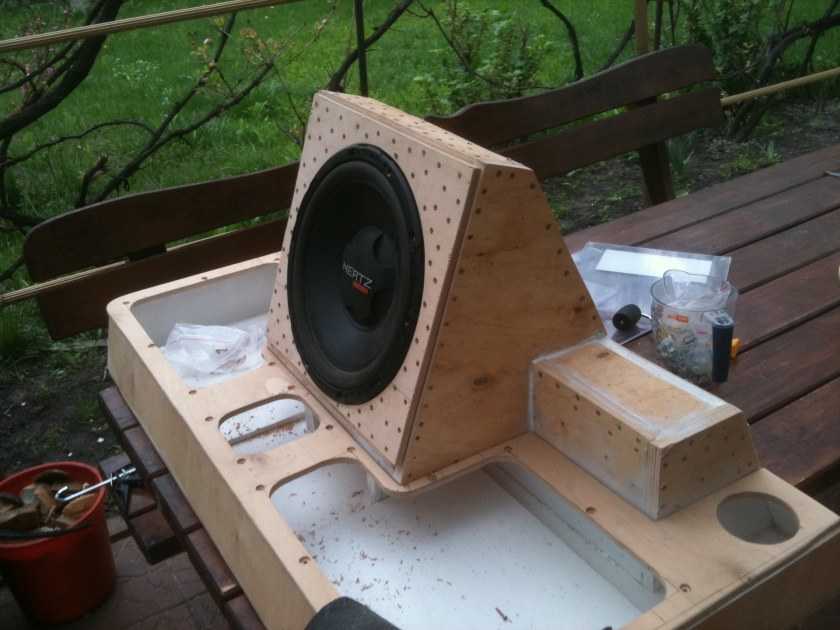

Как сделать короб сабвуфера «Стелс» своими руками
Несмотря на качество звучания фазоинверторного сабвуфера, не каждый водитель захочет возить в багажнике большой короб. В некоторых случаях багажный отсек должен быть наполнен вещами и грузами, поэтому для сабвуфера в нём места не остаётся.
Логичный выход из ситуации — изготовление сабвуфера «Стелс» для багажника. Он обеспечит то же самое качество звучания низких частот, что и фазоинвертор, но при этом займёт минимум пространства.
Обычно сабвуфер «Стелс» устанавливается непосредственно в багажник, но нередки случаи монтажа внутри крыла или даже в нише запасного колеса.
Минимум объёма, который потребуется для нормальной работы «Стелса» — 18 литров при условии использования 12-дюймового динамика.
Материалы и инструменты
Чтобы самостоятельно изготовить сабвуфер «Стелс», необходимо заранее подготовить:
- решётку для динамика;
- динамик;
- розетку для подключения;
- провода нужной длины;
- фанеру или ДСП толщиной 20 мм;
- кусок ДВП;
- клей-эпоксидку;
- кисть;
- стекловолокно;
- малярный скотч;
- полиэтилен;
- саморезы по дереву (40 мм);
- лобзик;
- дрель.
О компьютерных расчетах
Не думайте, что JBL SpeakerShop или др. программа расчета акустики выдаст вам единственно возможный самый-самый правильный вариант. Компьютерные программы пишутся по устоявшимся проверенным алгоритмам, но нетривиальные решения невозможны только в богословии. «Все знают, что так делать нельзя. Находится болван, который этого не знает. Он-то и делает изобретение»
– Томас Альва Эдисон.
SpeakerShop появился не так давно, разработано это приложение весьма основательно и то, что пользуются им очень активно, безусловный плюс как разработчикам, так и любителям. Но чем-то теперешняя ситуация с ним похожа на историю с первыми фотошопами. Кто юзал еще винду 3.11, помните? – тогда по обработке картинок просто с ума сходили. А потом оказалось – чтобы сделать хороший снимок, нужно все-таки уметь фотографировать.
Где установить: в багажнике или под сиденьем
Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:
- по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
- в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
- в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
- на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
- на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.
Фотогалерея: основные места для размещения устройства в автомобиле
Оптимальный вариант расположения сабвуфера в автомобиле — багажник вашего авто Качество звучания сабвуфера, расположенного под передним сиденьем, будет несколько ниже Одно из самых простых и практичных мест для сабвуфера — задняя полка автомобиляПри выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.
Как собрать сабвуфер: требуемые материалы и инструменты
Материалы
- Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
- Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
- Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
- Кабель акустический.
- Силиконовый герметик или клей ПВА.
- Саморезы по дереву. Гвозди не подходят.
- Эпоксидная смола.
- Краска или лак.
- Клей в баллончике для карпета. Можно использовать и другой клей.
- Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.
Инструменты
- Ножовка или лобзик.
- Шуруповерт, подойдет и отвертка.
- Рулетка или длинная линейка.
- Карандаш (маркер).
- Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
- Ножницы.
Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.
Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.
Изготовление сабвуфера включает в себя несколько этапов
Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.
Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.
Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.
Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).
Вырезаем отверстие для динамика.
Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.
Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.
Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.
Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.
Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.
Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.
Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.
На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.
голоса
Рейтинг статьи
Как сделать сабвуфер
Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.
Что нам понадобится, чтобы сделать сабвуфер:
- Фанера, толщиной не меньше 20 мм
- Герметик и пистолет для него
- Ткань или ковролин
- Шурупы и саморезы
- Электролобзик и шуруповерт
- Степлер, скобы к нему, клей
- Наждачная бумага
- Пространство
Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.
- Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
- Затем, электролобзиком разрезаем по нанесенным линиям
- Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
- После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
- Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное
И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.
Прямоугольный короб из фанеры
Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.
Набор инструментов остается тем же, как и для цилиндрического короба.
- Используя ту же программу speakershop, рассчитываем объем будущего короба
- Расчерчиваем листы фанеры и распиливаем его
- После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
- Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
- После этого, можно вставить боковые части и прикрепить их саморезами
- Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
- Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
- Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
- Можно вставлять фазоинвертор и усилитель. Работа окончена
Как сделать сабвуфер своими руками в автомобиль? Дело довольно простое. если разобраться в его назначении и комплектующих. Сабвуфер — это такая акустическая система, при которой воспроизводятся низкие частоты в диапазоне звука 20-120Гц. Он необходим для создания полного объемного звучания, особенно актуального для танцевальной и рок-музыки. Среднестатистическая акустическая система не способна воспроизвести этот диапазон, так как человеческим ухом он не распознается в полной мере.
Мы слышим басы, чувствуем вибрации, в общем — для автомобиля это самое оно, установить можно в любом месте. Однако, рекомендуем использовать багажное место, там и места вдовольи мешать никому не будет. Размеры будущего сабвуфера определяются динамиками, которые вы подобрали. Как правило, они имеют довольно большой диаметр.
Сделать самодельный сабвуфер для авто не сложно: собрать коробку и установить в нее динамик, главное в этом деле — подобрать динамик. Мы советуем прислушаться к этой информации. Она поможет достичь качества звука и труды будут не напрасными.
Изготовление сабвуфера своими руками включает в себя такие этапы:
- определение с динамиком;
- расчет и проектирование коробки для сабвуфера;
- изготовление такого короба;
- декоративное оформление изделия;
- установка в автомобиль.
